概要

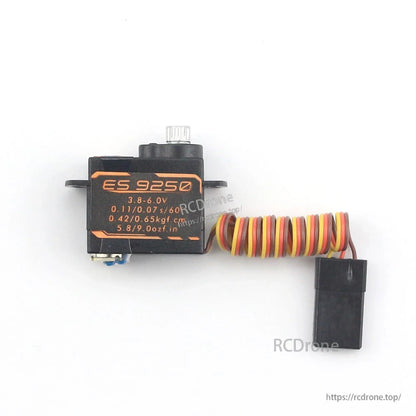

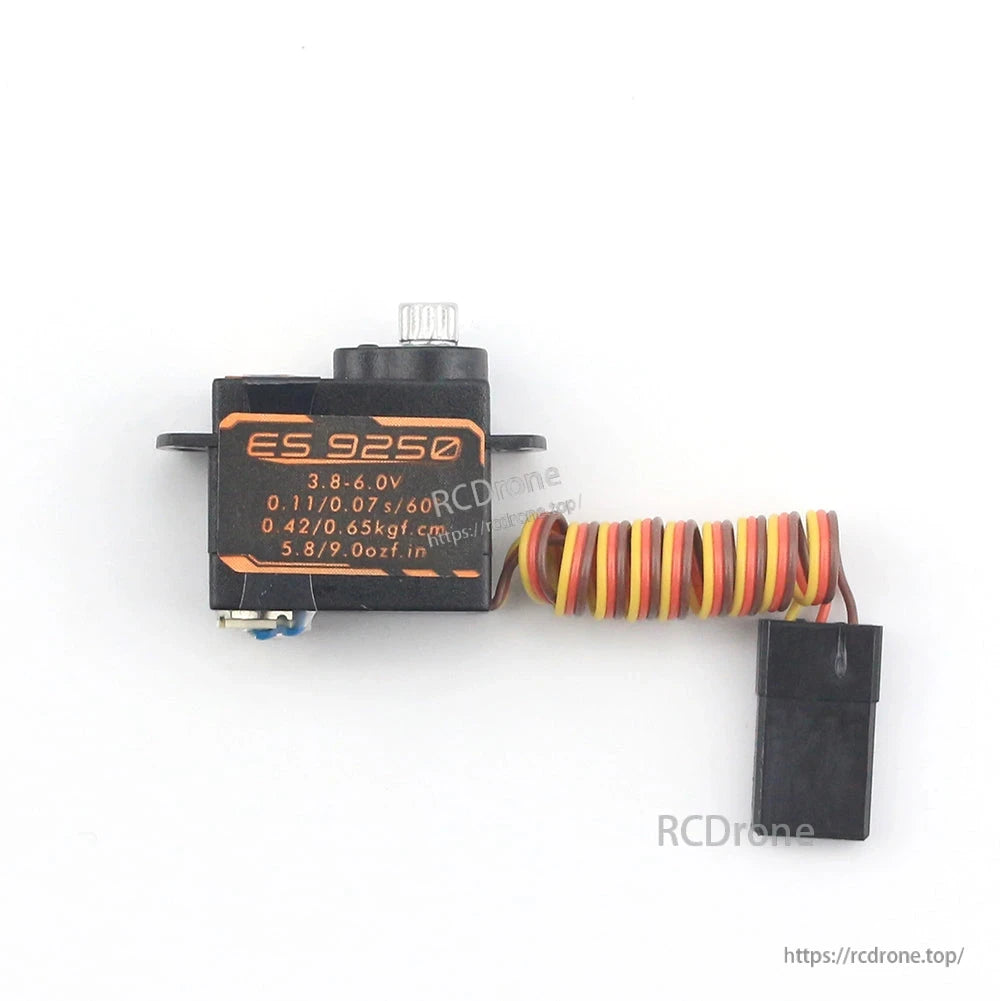

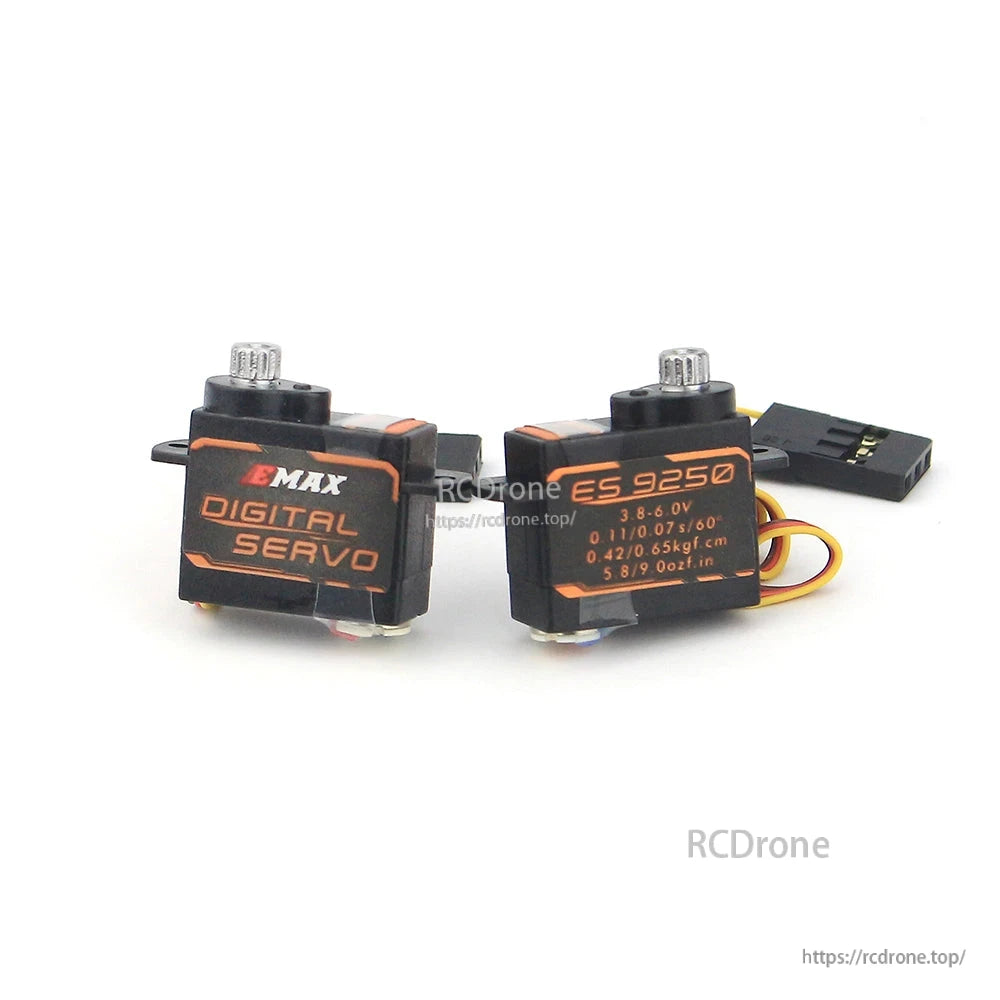

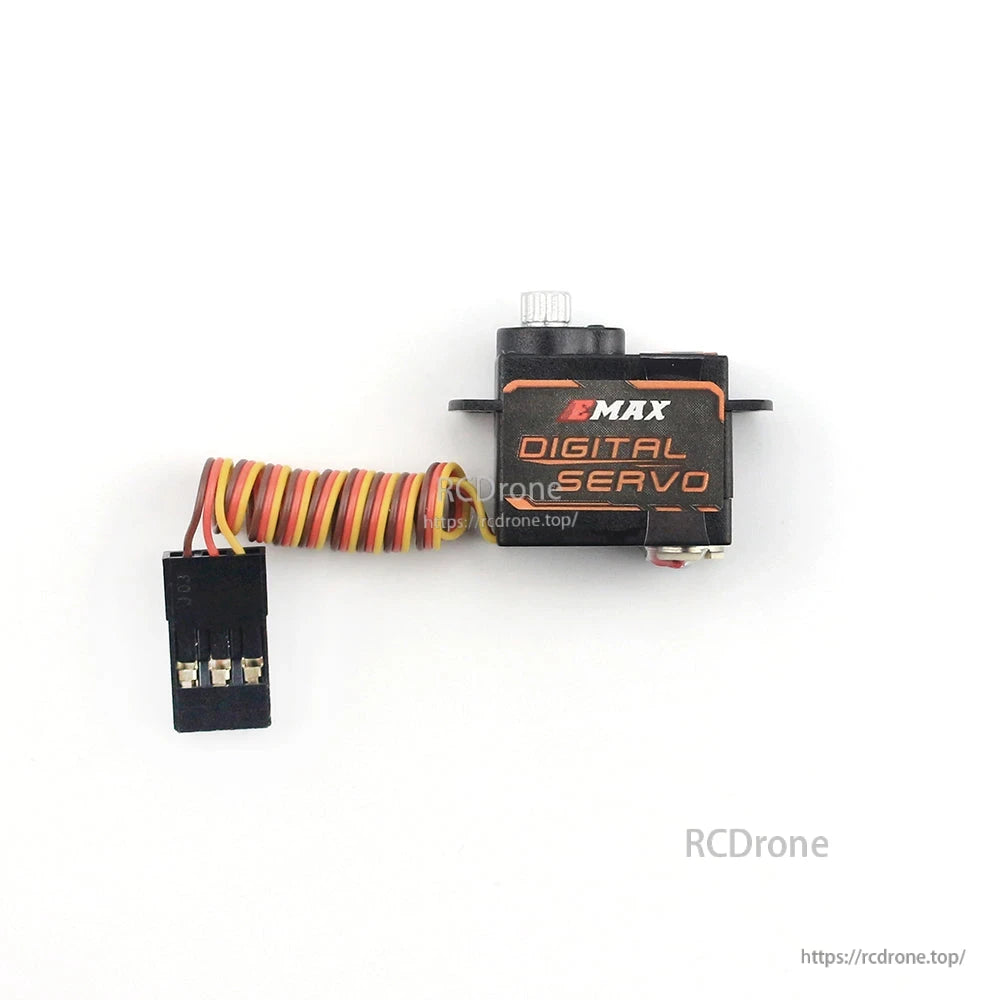

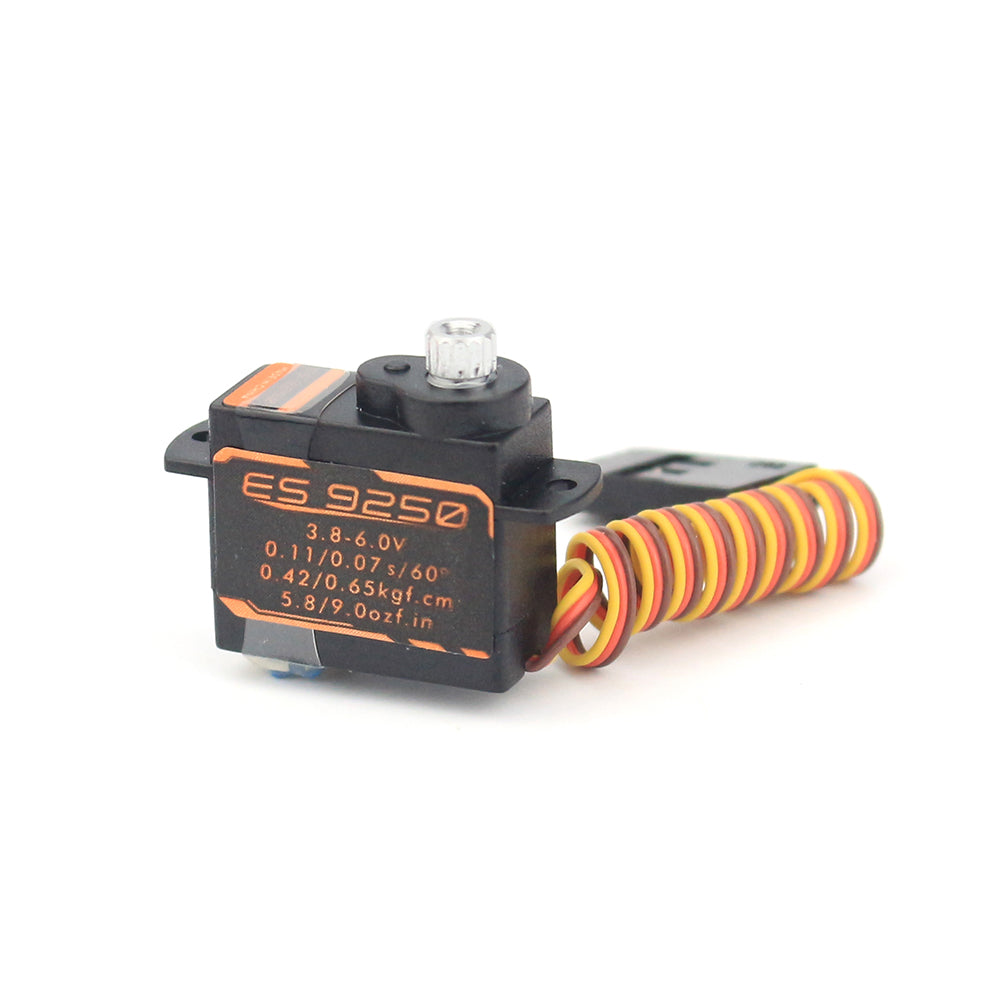

EMAX ES9250MDは、コアレスモーターと金属ギアを搭載した汎用デジタルサーボです。PWM制御をサポートし、3.8Vから6.0Vの入力で動作するため、サイズと重量が重要なコンパクトなRCおよびロボティクスの設置に適しています。

主な特徴

コアレスモーター設計
金属ギアトレイン
PWM制御システムを備えたデジタルサーボ

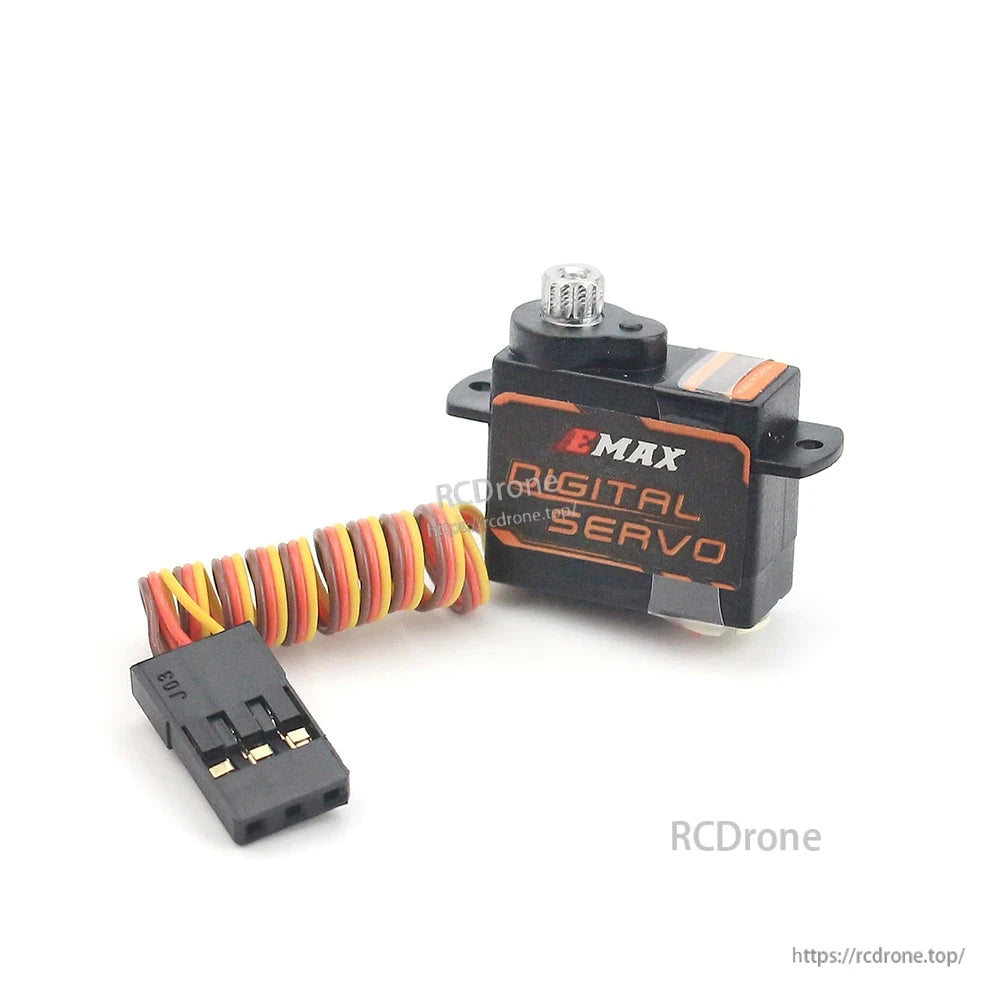

15T出力スプライン
広いパルス幅範囲：600-2400 µsec
動作範囲：90° ± 8°（1000-2000 µsecのとき）

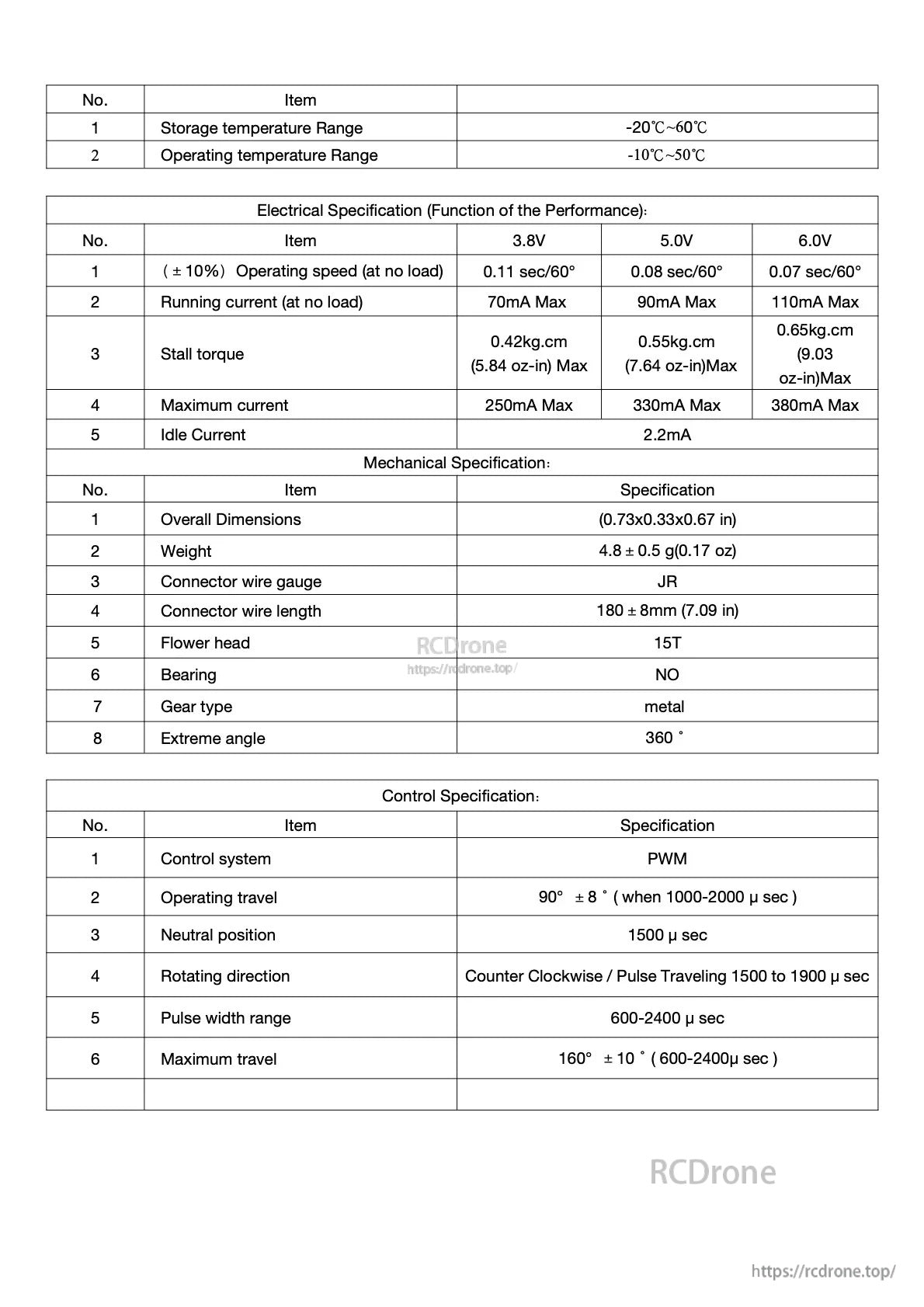

仕様

温度

保管温度範囲	-20°Cから60°C
動作温度範囲	-10°Cから50°C

電気仕様（性能の機能）

項目	3.8V	5.0V	6.0V
(±10%) 無負荷時の動作速度	0.11秒/60°	0.08秒/60°	0.07秒/60°
無負荷時の動作電流	最大70mA	最大90mA	最大110mA
スタールトルク	最大0.42kg.cm (5.84 oz-in)	最大0.55kg.cm (7.64 oz-in)	最大0.65kg.cm (9.03 oz-in)
最大電流	最大250mA	最大330mA	最大380mA
アイドル電流	2.2mA

機械仕様

全体寸法	(0.73 x 0.33 x 0.67 in)
重量	4.8 ± 0.5 g (0.17 oz)
コネクターワイヤーゲージ	JR
コネクターワイヤーの長さ	180 ± 8 mm (7.09 in)
出力スプライン	15T
ベアリング	いいえ
ギアタイプ	金属
極端な角度	360°

制御仕様

制御システム	PWM
動作移動	90° ± 8° (1000-2000 µsecのとき)
ニュートラル位置	1500 µsec
回転方向	反時計回り / パルス移動 1500から1900 µsec
パルス幅範囲	600-2400 µsec
最大移動	160° ± 10° (600-2400 µsec)

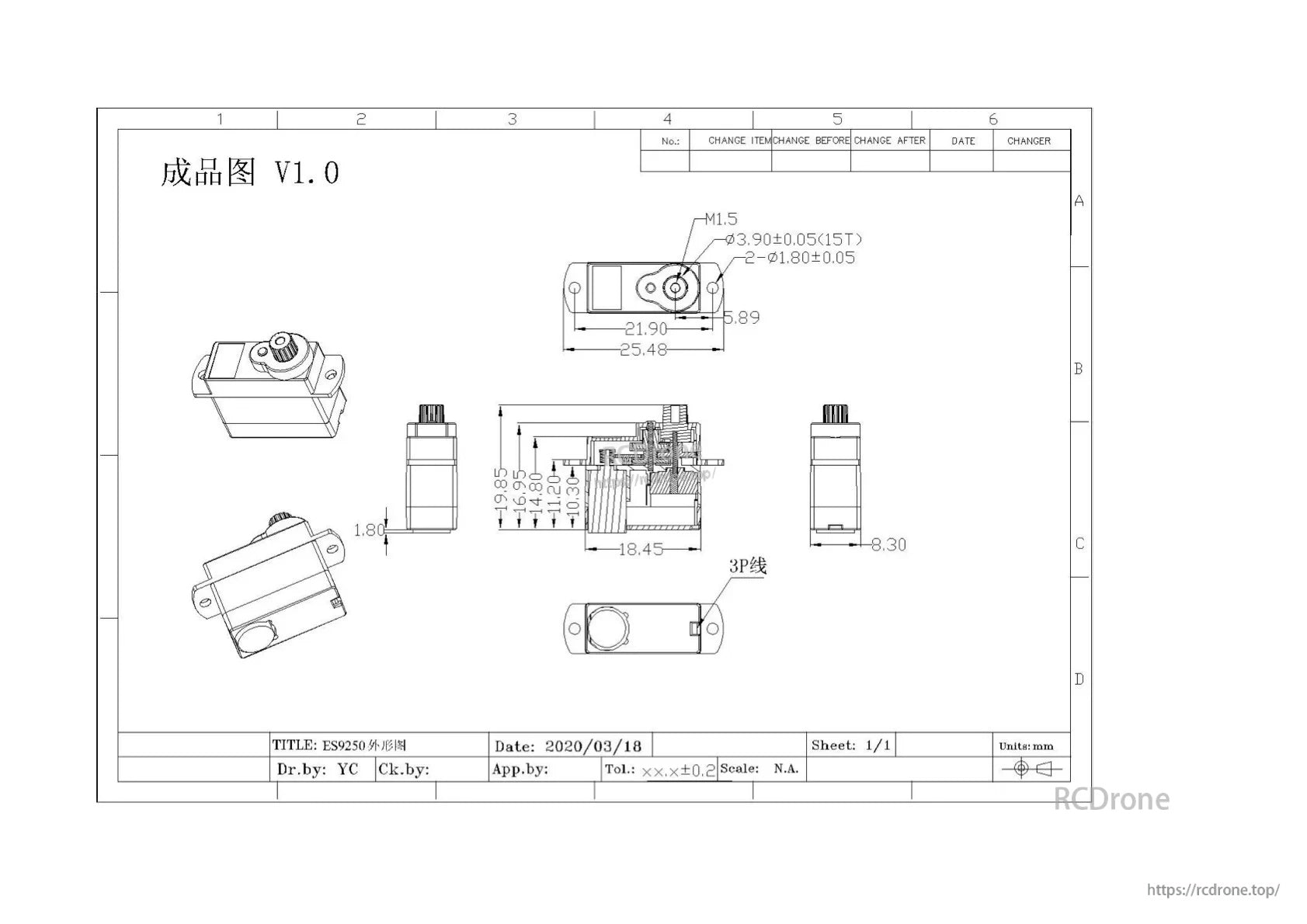

機械図面寸法 (単位: mm)

スレッド	M1.5
スプライン直径	φ3.90 ± 0.05 (15T)
取り付け穴	2-φ1.80 ± 0.05
上面長	25.48
上面内長	21.90
上面幅セグメント	5.89
ボディ幅	8.30
セクション長	18.45
表示されている高さ	19.05 / 16.85 / 14.20 / 11.20 / 10.3
