FPV光ファイバーモジュールリレーエクステンダー、0.5mmキャニスター1KM/2KM/3KM/5KM/10KM RCドローン用干渉防止画像/データ

概要

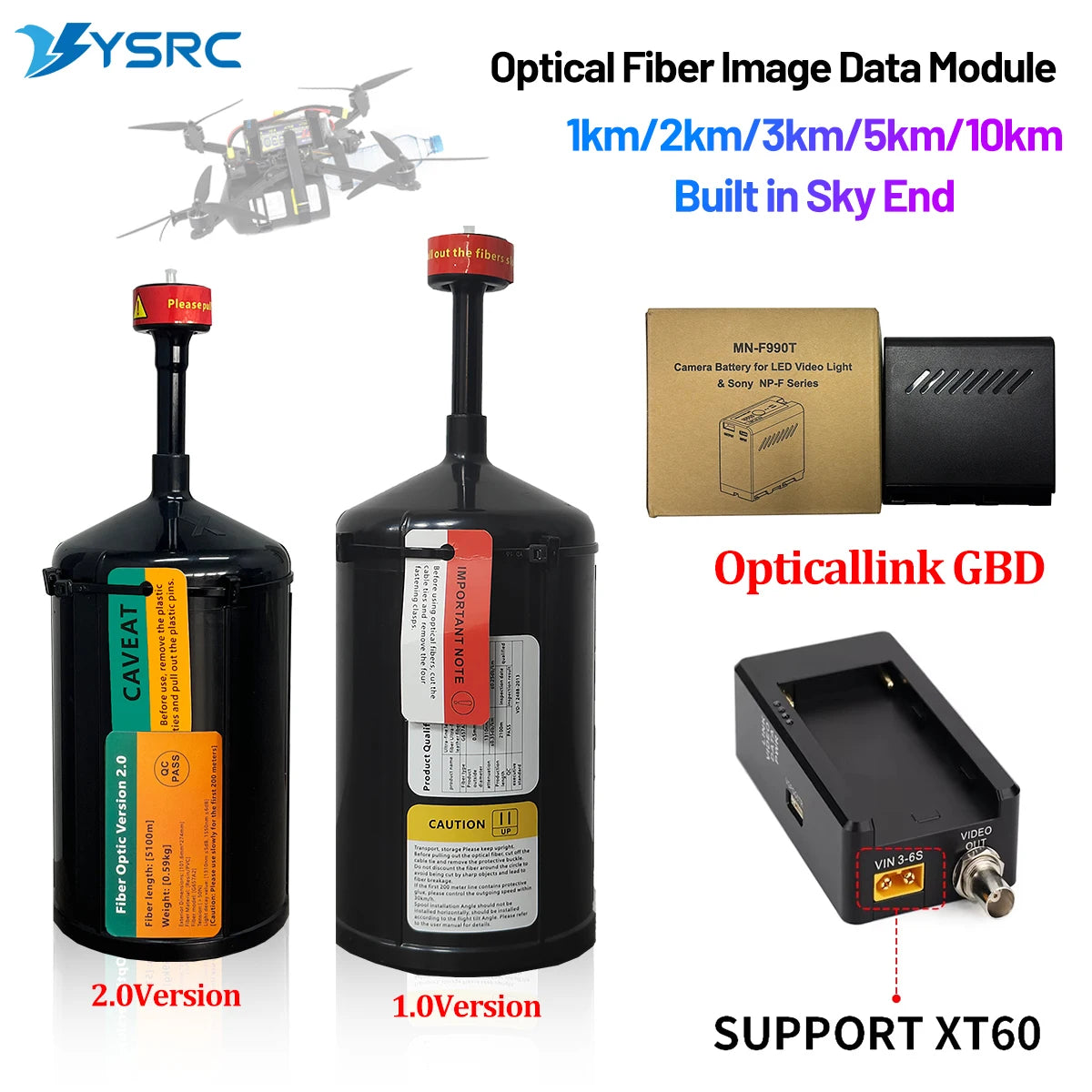

このFPV光ファイバーモジュールは、RCドローンおよび飛行機用の光ファイバー画像/データ中継エクステンダーです。シングルモードファイバーを使用し、長距離（0～20km）にわたり安定した耐干渉性を備えた有線伝送を提供します。双方向制御/データおよびアナログビデオフォーマットをサポートします。キャニスターには、1km/2km/3km/5km/10kmのファイバー長が用意されており、さまざまなミッション範囲に対応します。

主な特徴

• 電磁干渉に耐えるように設計された、FPV 制御およびビデオ用のシングルモード ファイバー リンク。
• 伝送距離: 双方向データで 0～20 km (有線)。
• データ形式: TTL/S.BUS;ビデオフォーマット: NTSC/PAL/SECAM。

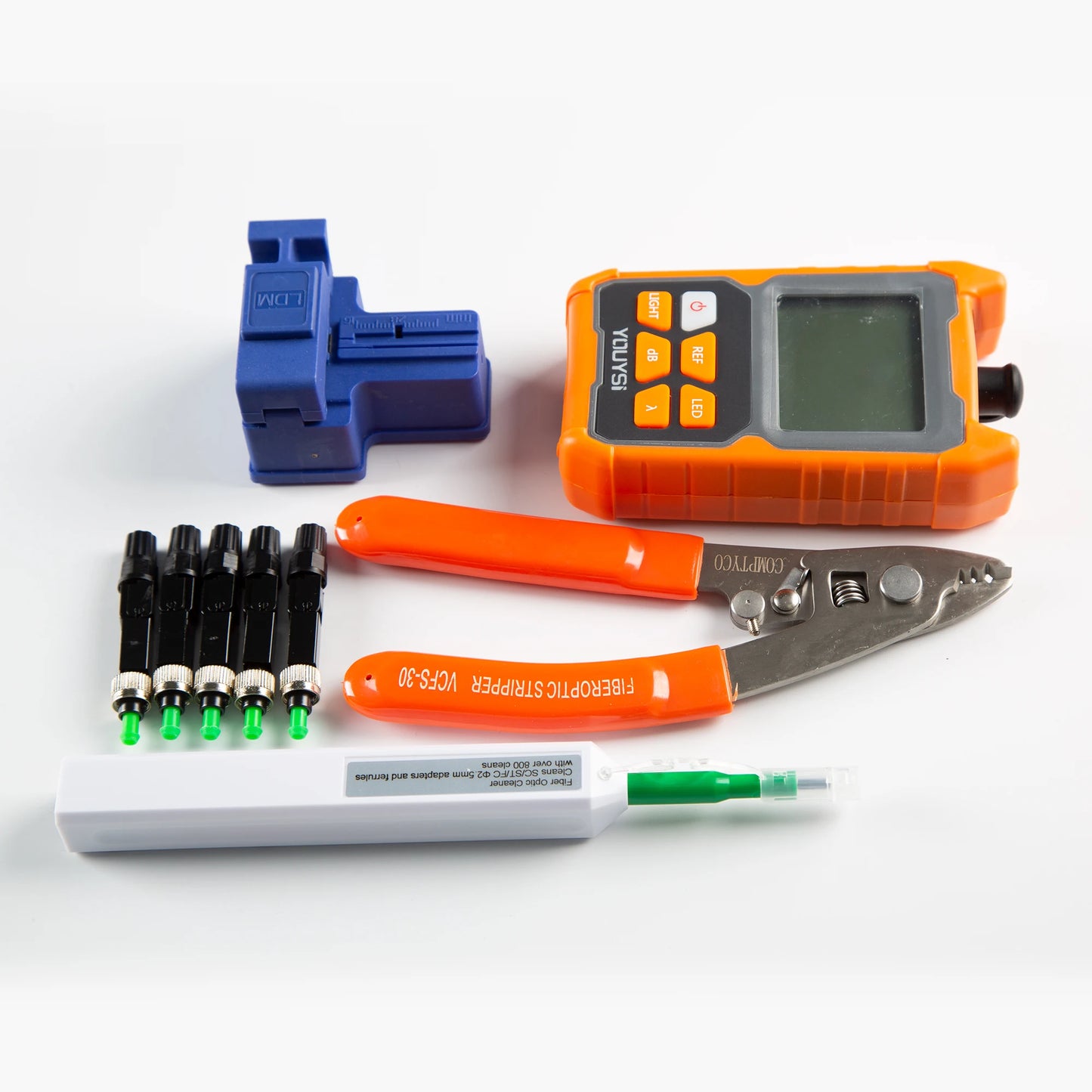

• FC ファイバー インターフェイス、GH1.25 製品インターフェイス、類型: G657A2。

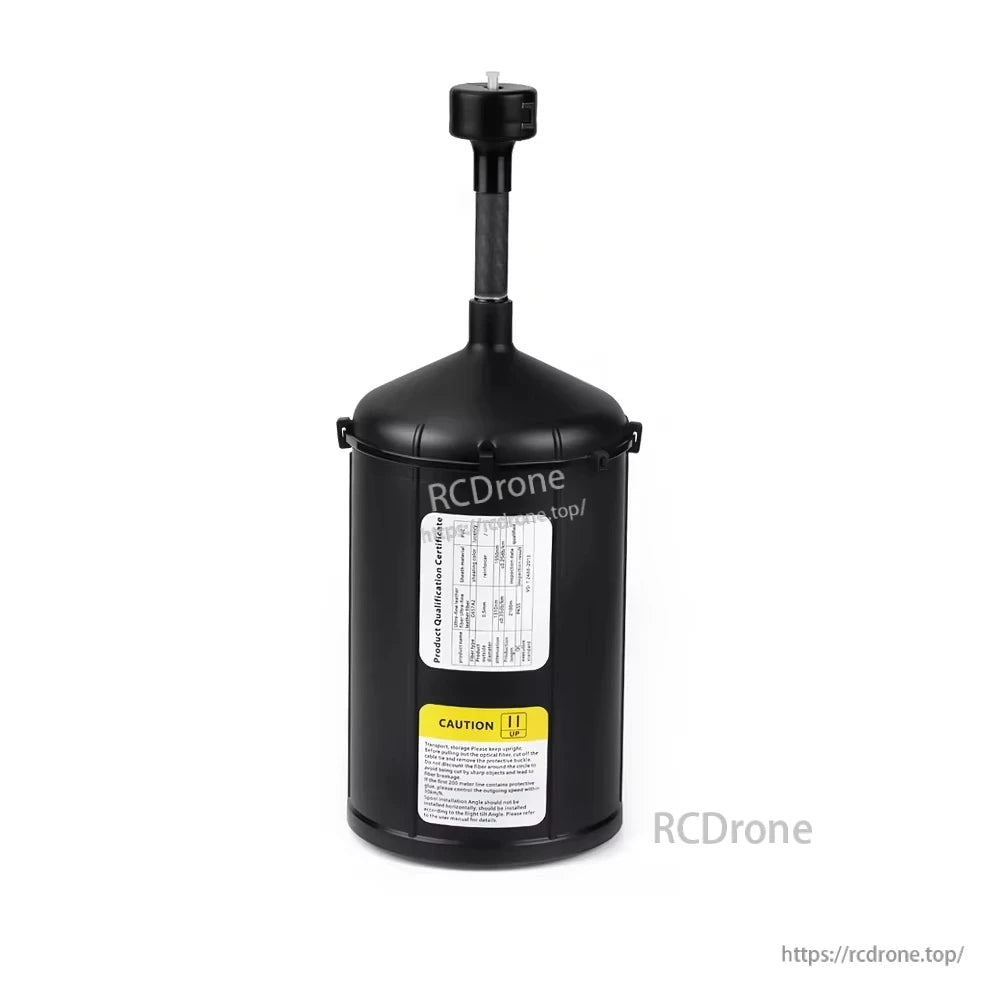

• 引張強度に優れたキャニスターオプション（&50N の強度と耐久性のあるシェルを備えています。
• SKY および GBD 端末上の電源、ファイバー リンク、画像、およびデータ用の LED インジケーター。
• 安全な飛行のために設置ガイドラインと速度制限が提供されています。

仕様

システムの技術的パラメータ

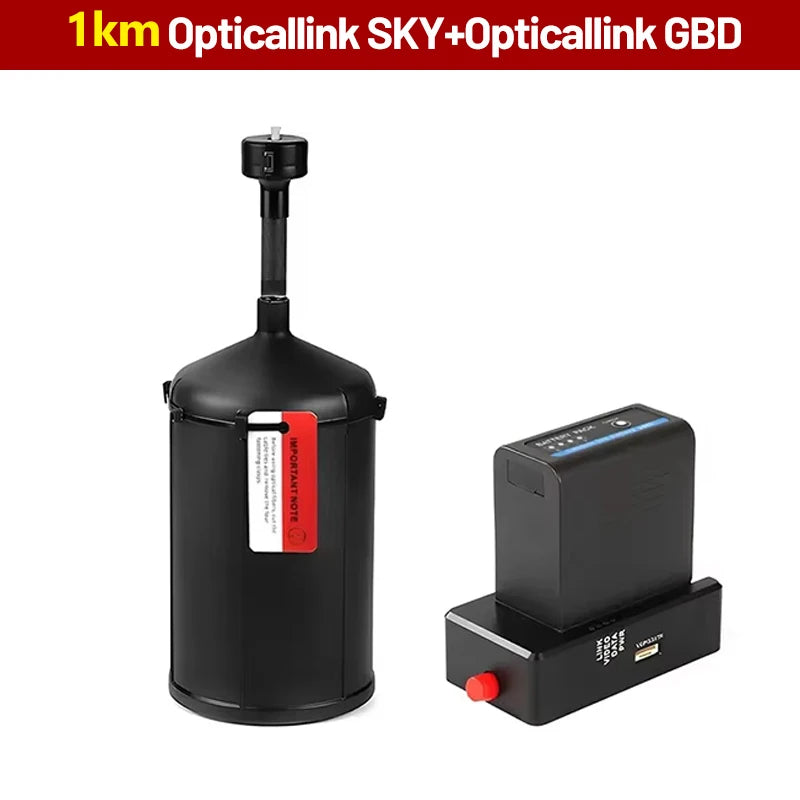

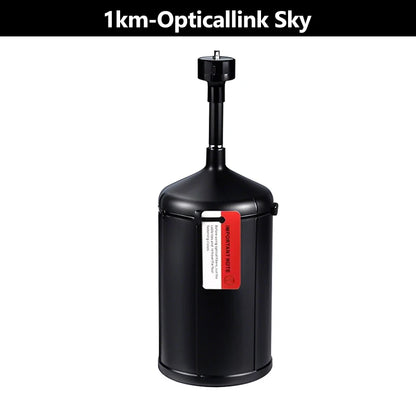

Opticallink SKY（空中）モジュール

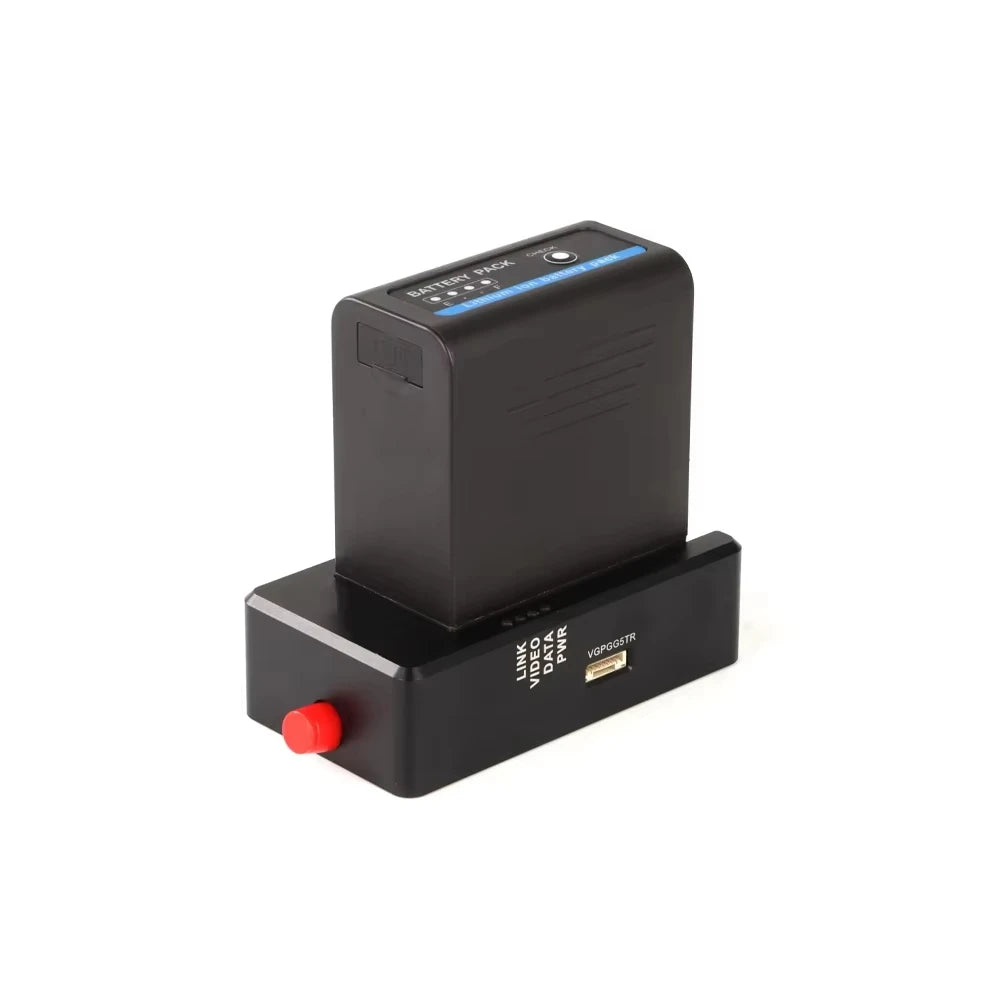

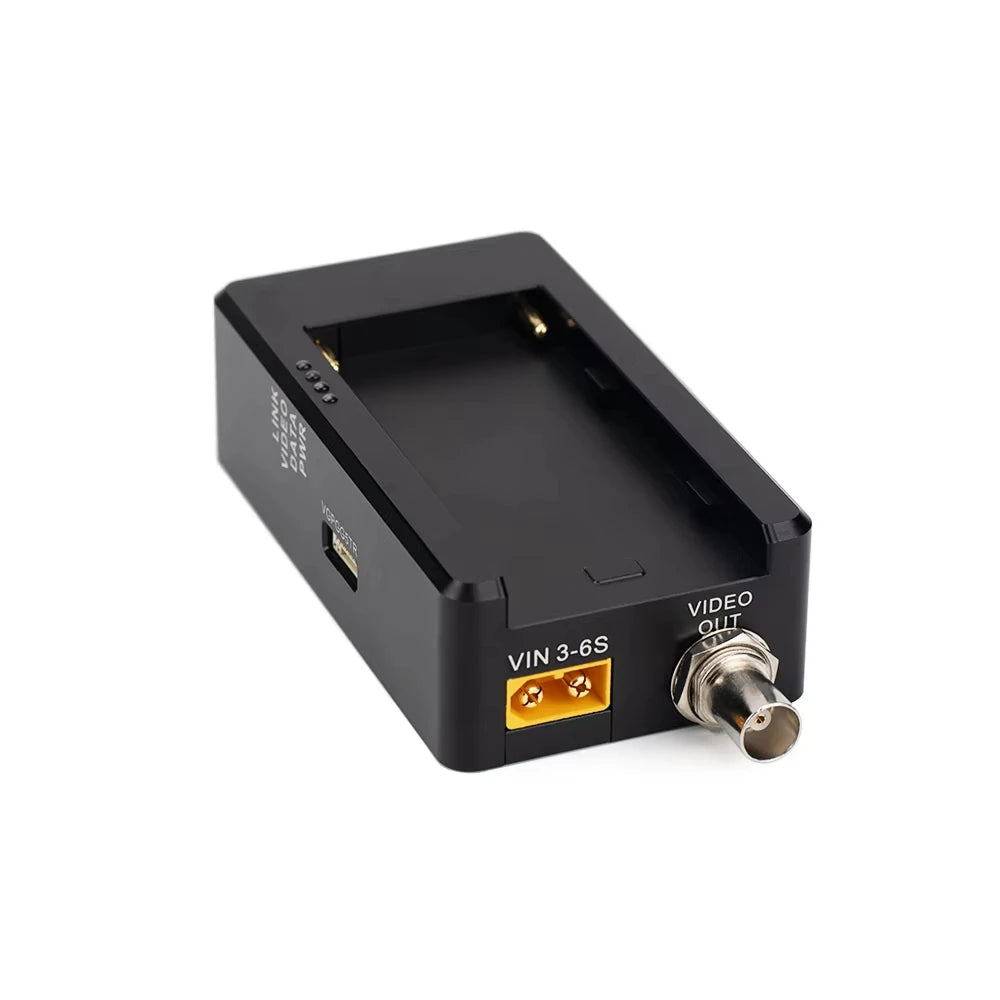

Opticallink GBD (グランド) モジュール

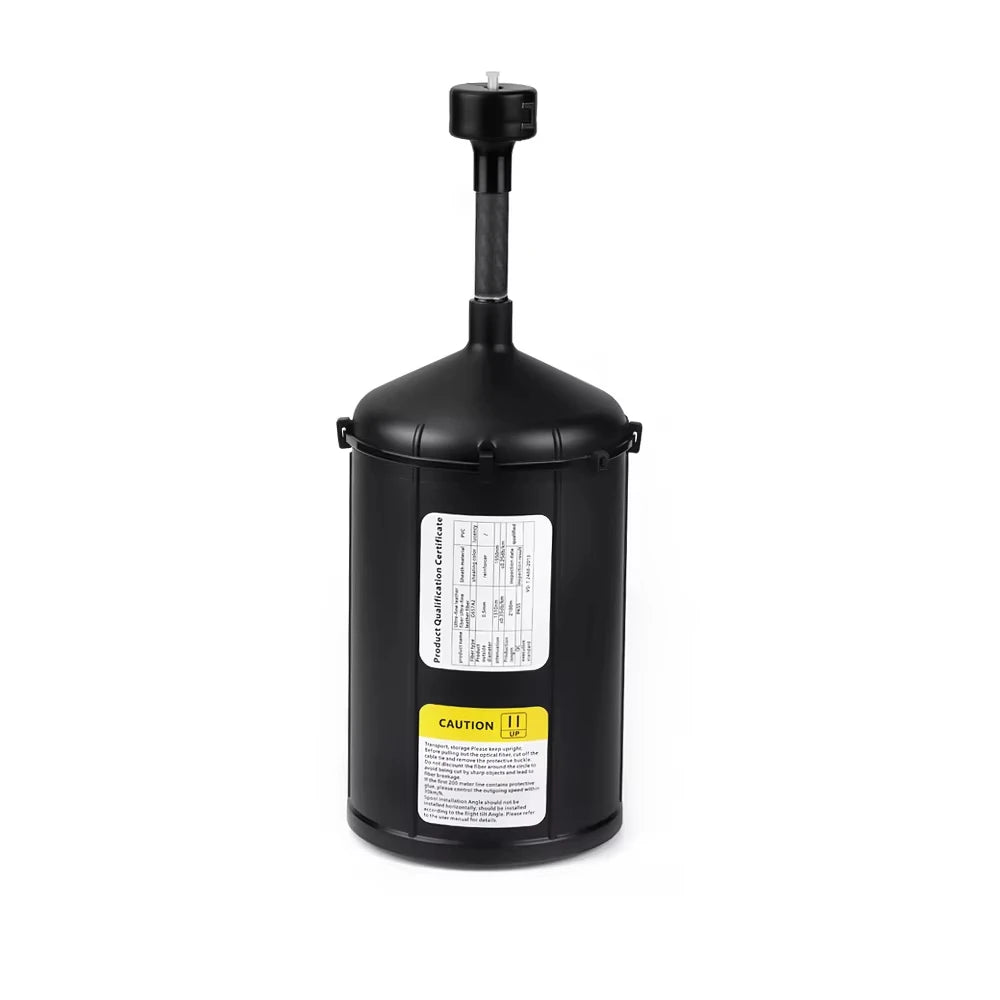

ファイバーキャニスターオプション – バージョン 1.0

ファイバー キャニスター オプション – バージョン 2。0

空中光ファイバートレイウェイト

長さ別の物理的詳細（参考画像）

一般的な

アプリケーション

• 強干渉環境下でもFPVトラバーサー通信が可能（5km/10km有線通信）。
• 複雑な地形でも安全かつ安定した大量データ通信を実現する屋内検査ドローン。
• 長距離、低損失の光ファイバーリンクによるパイプラインクローリングロボットの通信。

マニュアル

LEDインジケーターの定義

• Opticallink SKY: PWR (赤)、LINK ファイバー (オレンジ)、VIDEO (青)、DATA (緑)。
• Opticallink GBD: PWR (赤)、DATA (緑)、VIDEO (青)、LINK ファイバー (オレンジ)。

取り付け角度 &ヒント

• 光ファイバーディスク出口をプロペラから離して配置し、航空機の重心バランスを考慮してください。
• 航空機の傾きに合わせて取り付けブラケットを調整し、排気口を水平に近づけてください。図は基準角度（35°）を示しています。
• 特殊接着剤を使用して巻き取る際、最初の約 200 m のコーティング領域では、飛行速度を ≤30 km/h または ≤8 m/s に制限します。
• 最大飛行速度は120km/h以下である必要があります。
• バージョン 4.0 の防水バージョンは水に触れても問題ありませんが、その他のバージョンでは光伝送の劣化を防ぐため水に触れないようにしてください。

接続方法（参考図）

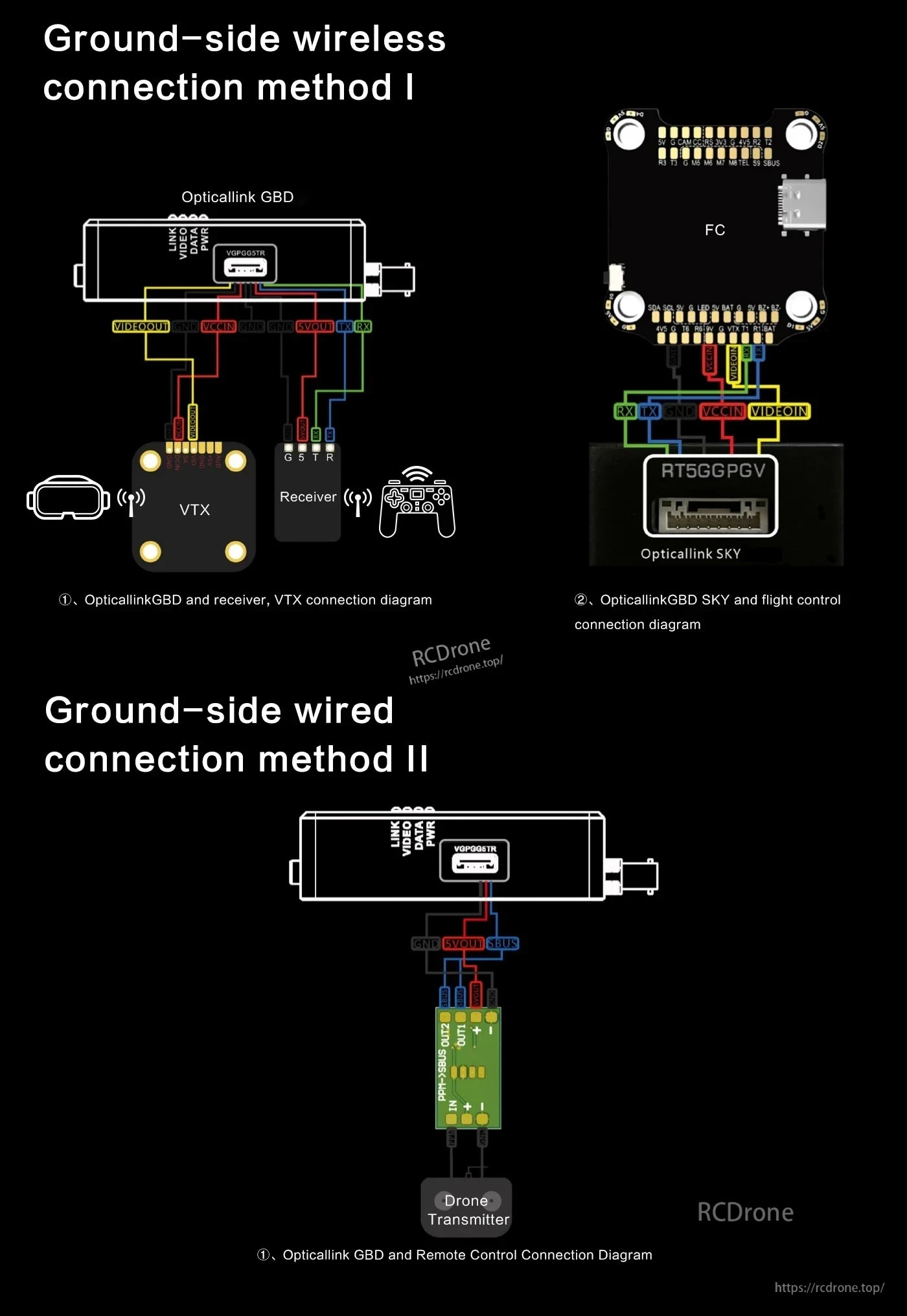

• 地上側ワイヤレス接続 I: GBD から受信機/VTX、SKY から飛行制御。
• 地上側有線接続 II: GBD からリモート コントロール リンク ボードへ。
• デュアル コントロール リンク I: SBUS プロトコル モード。
• デュアル コントロール リンク II: CRSF プロトコル モード。

詳細

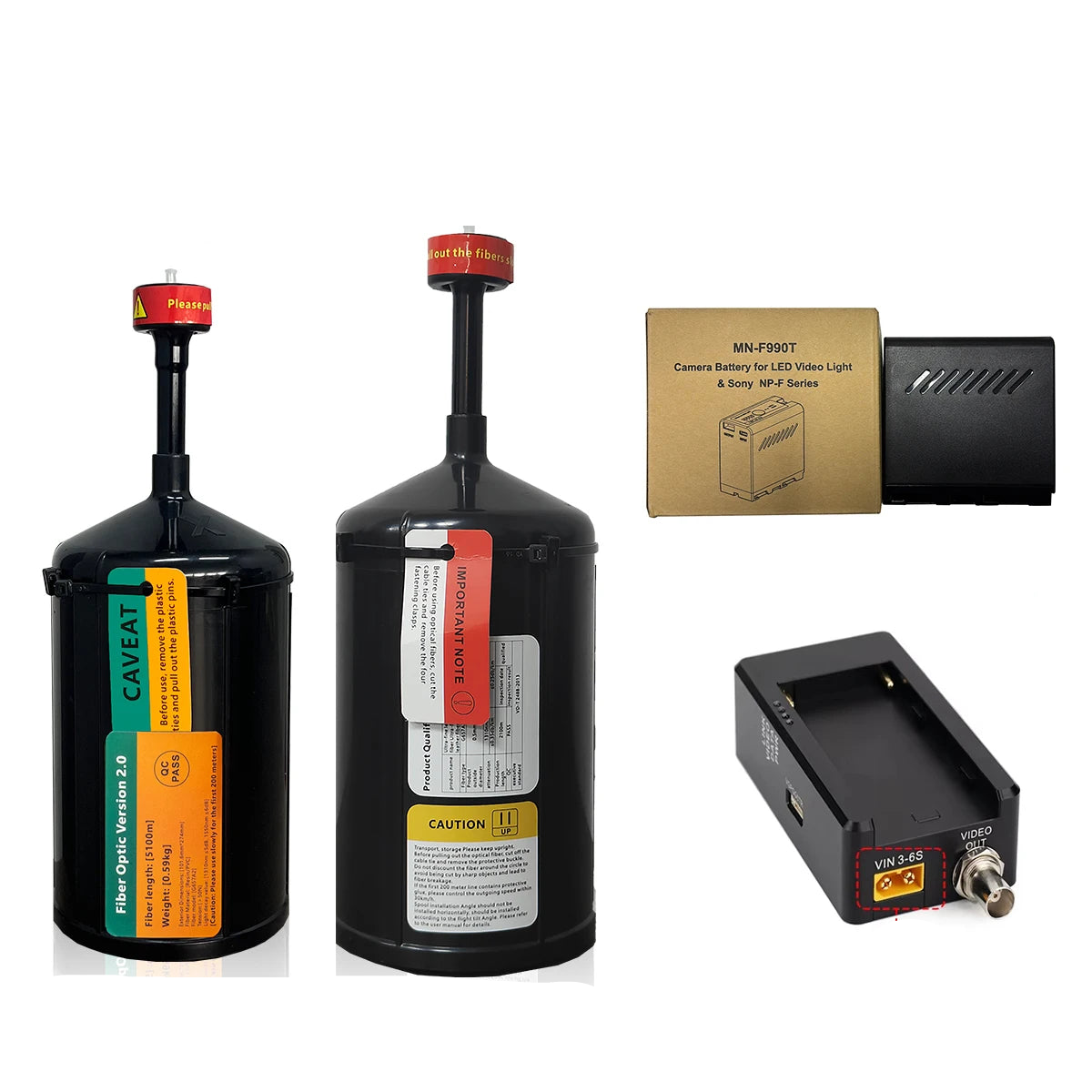

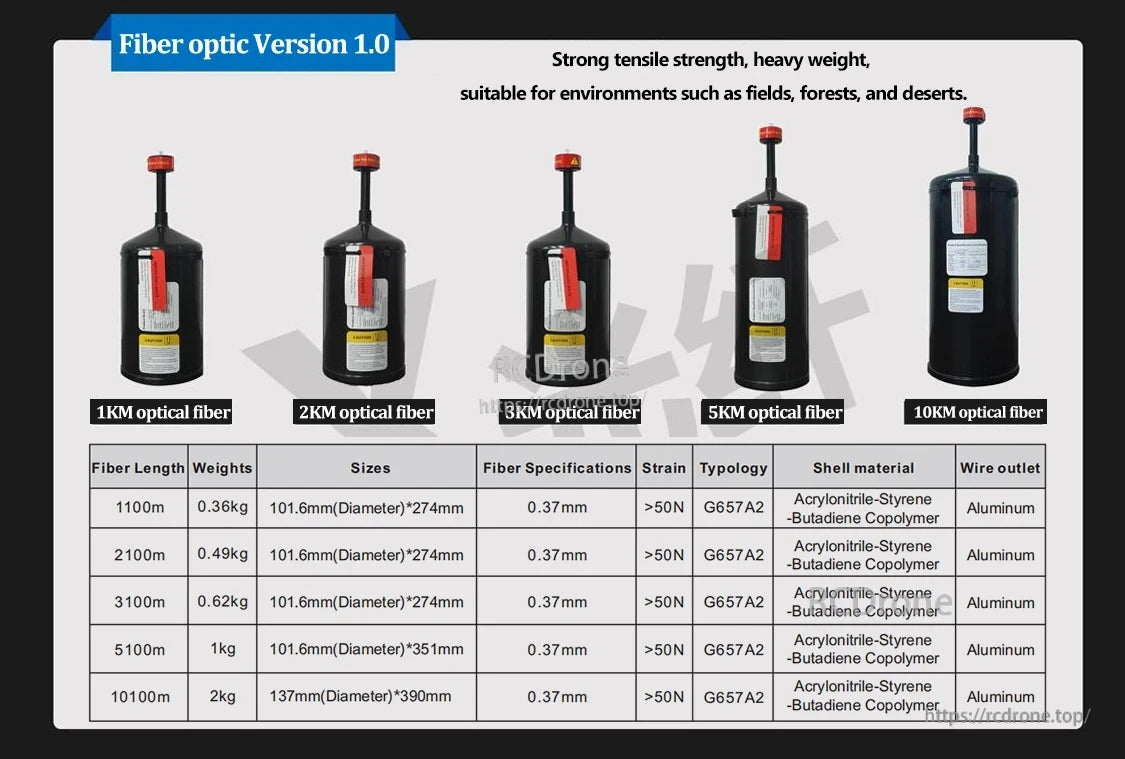

光ファイバー バージョン 1.0：1km～10km のリール。高張力、過酷な環境にも対応する頑丈設計。ファイバーの長さ、重量、サイズ、張力、トポロジー、シェル材質、ワイヤ出口の仕様を網羅。

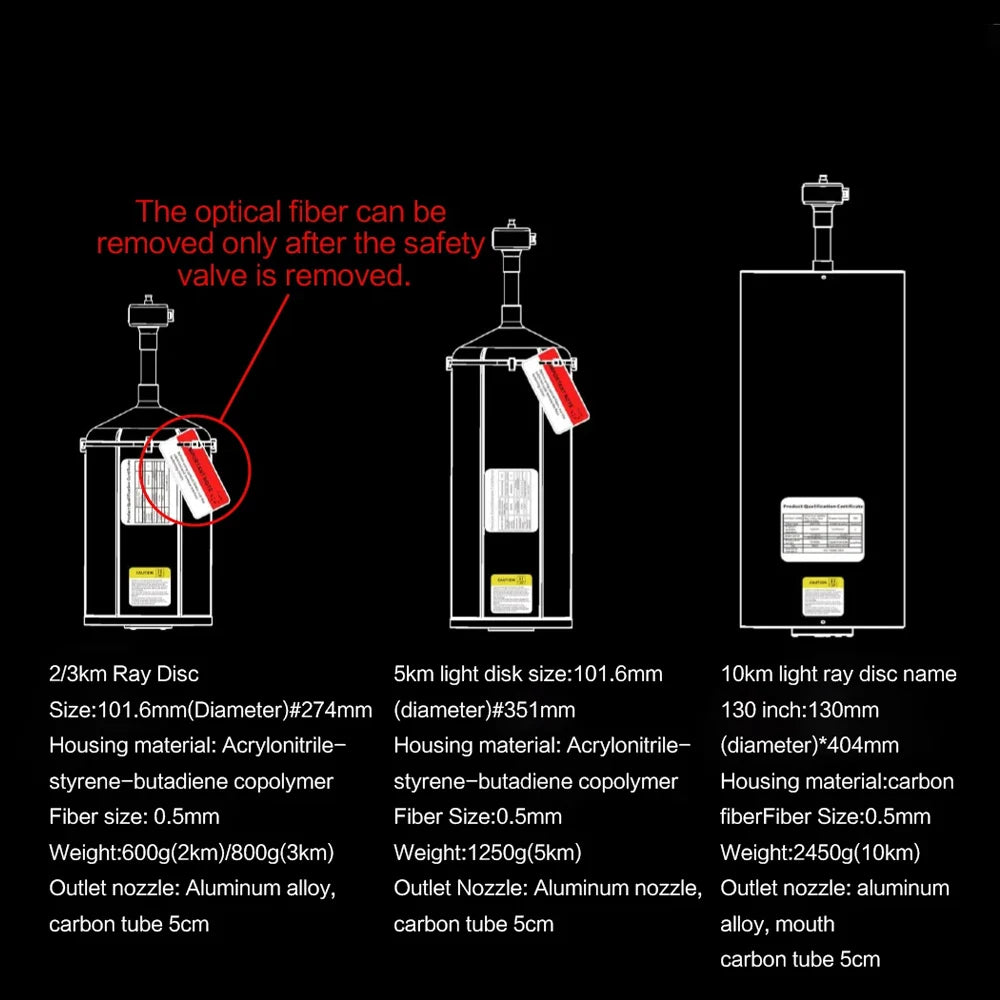

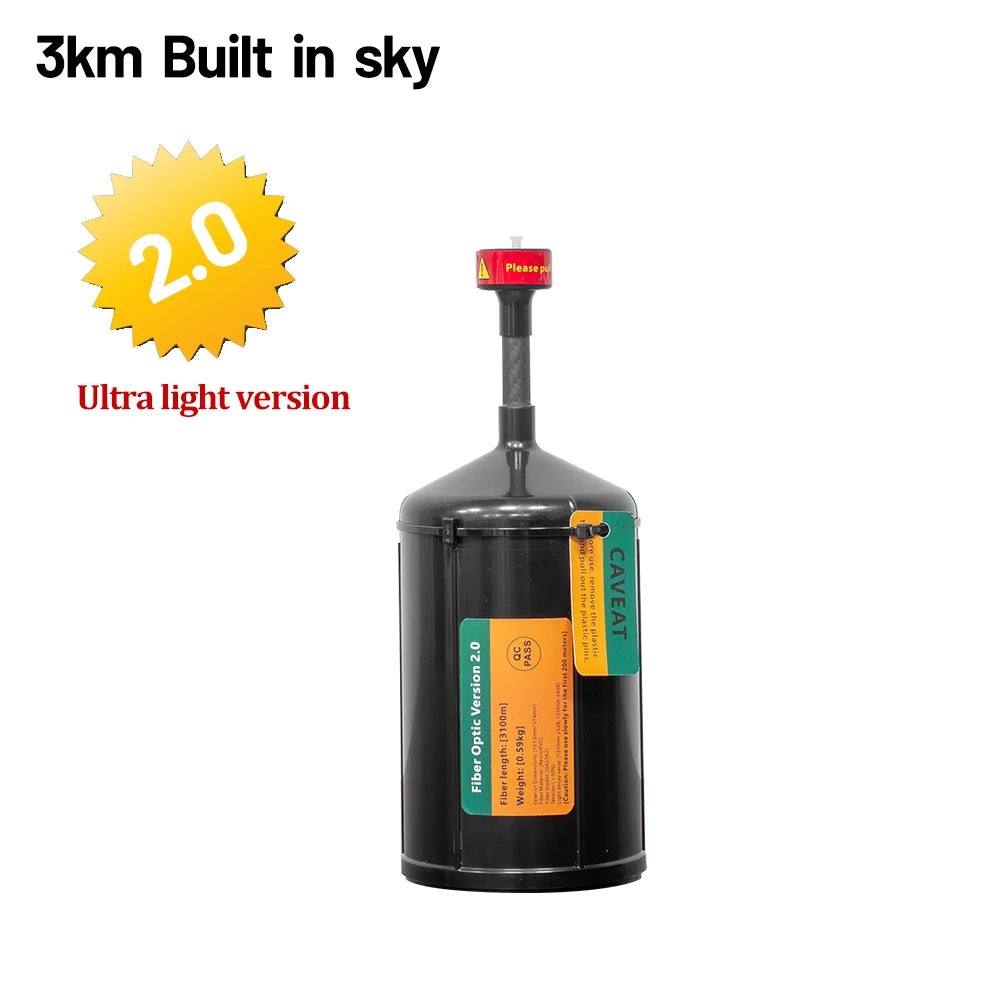

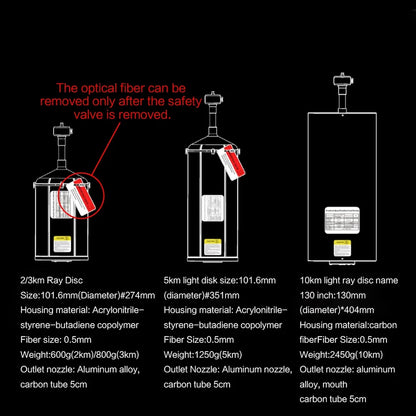

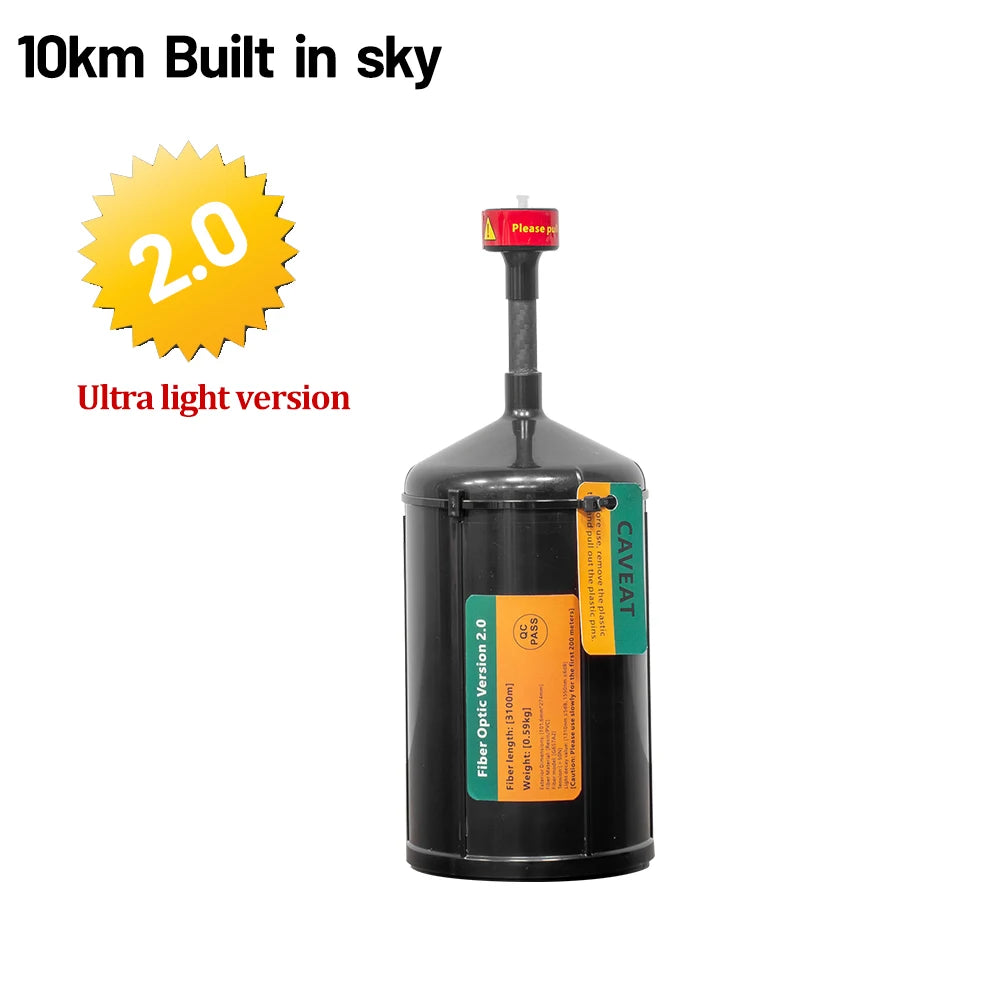

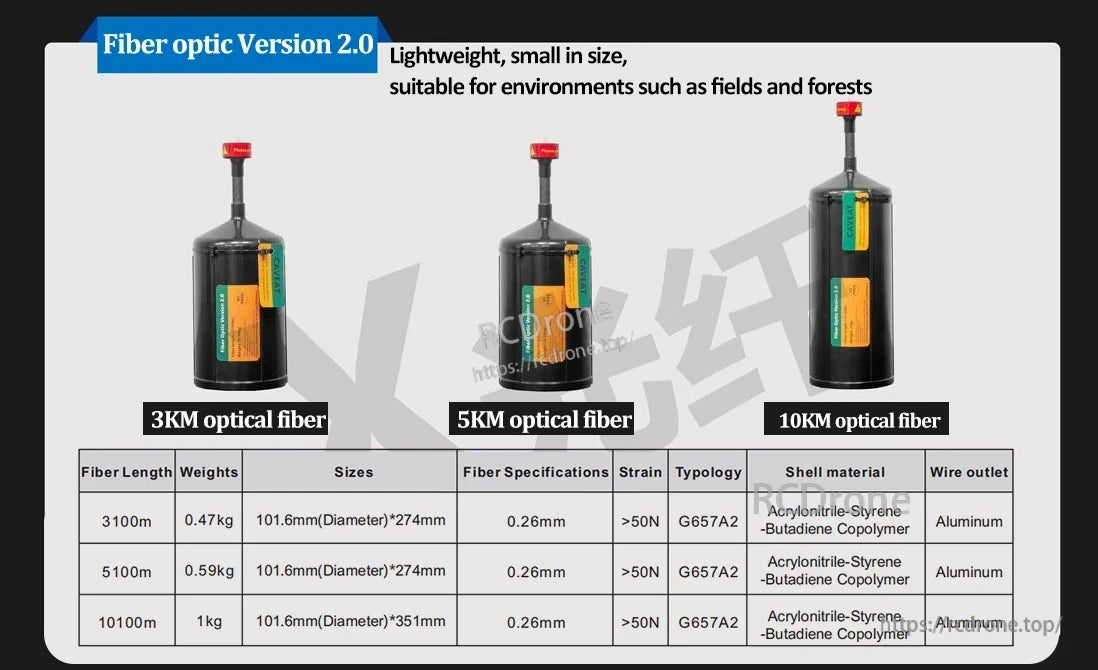

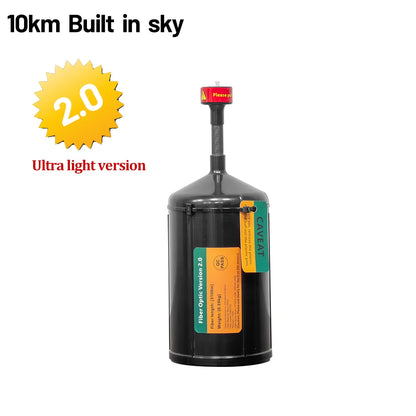

光ファイバーバージョン2.0は、屋外での使用に適した軽量コンパクトなリレーです。3km、5km、10kmのオプションがあり、重量、サイズ、仕様が異なります。G657A2ファイバー、 >50N 歪み、アクリロニトリル-スチレン-ブタジエン共重合体シェル、およびアルミニウムワイヤ出口。

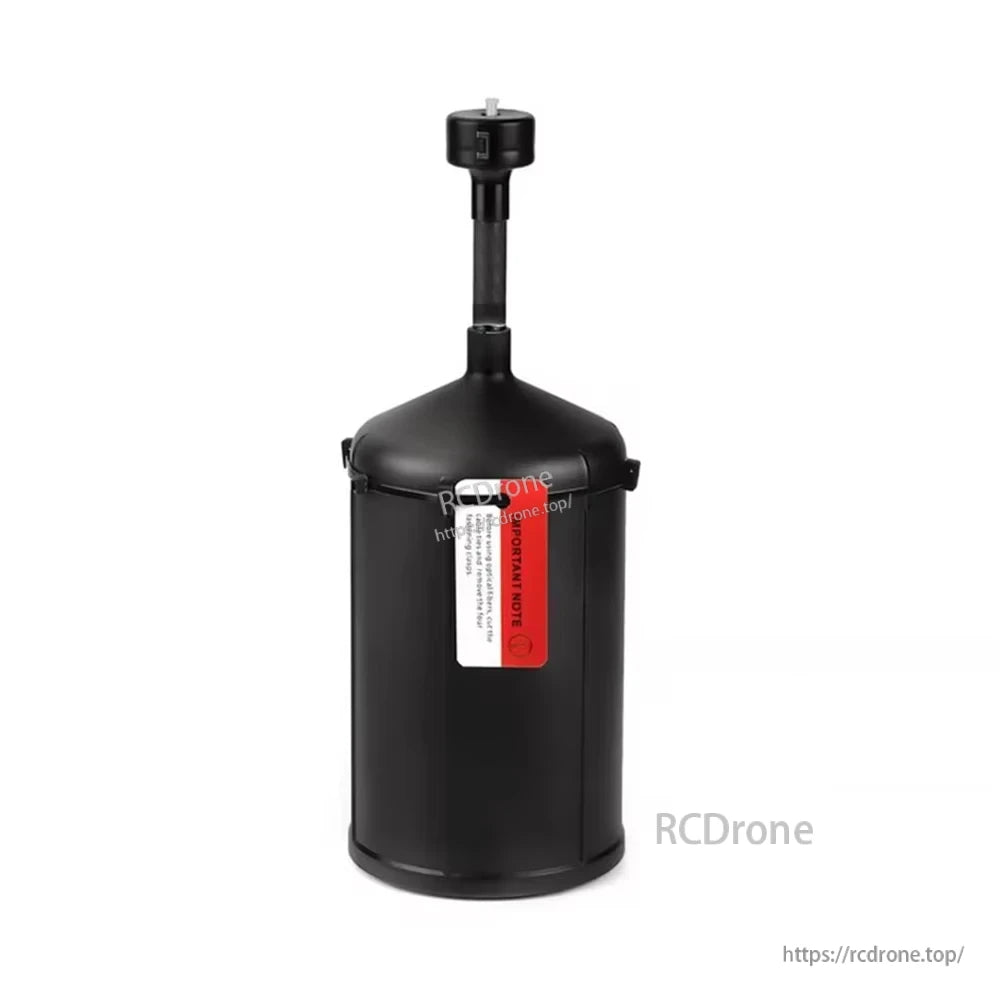

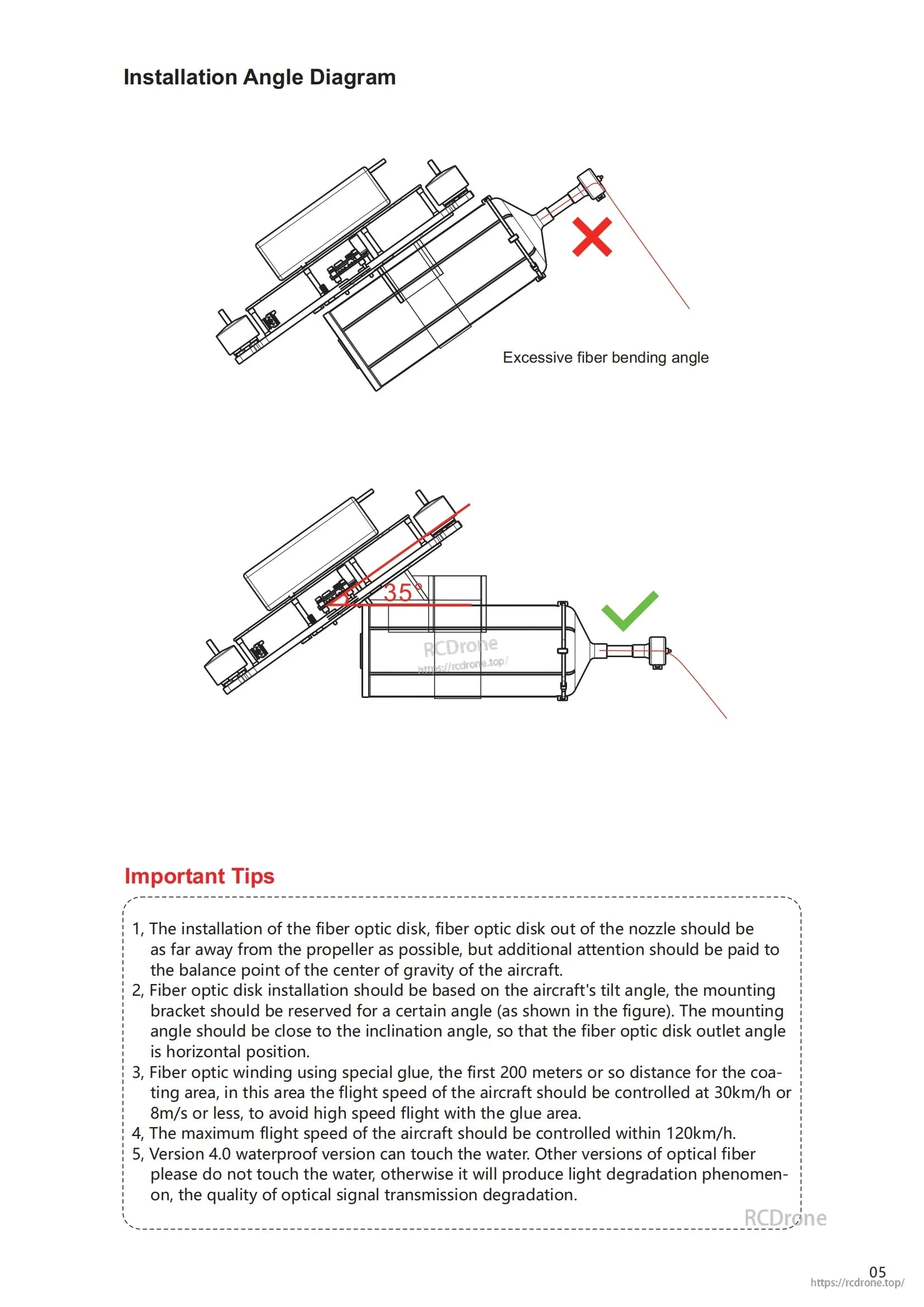

FPV光ファイバーリレーの設置角度図。正しい取り付けにより、ファイバーの適切な配置が確保され、過度の曲げを回避できます。プロペラから離れた位置に設置すること、傾斜角を合わせること、接着剤硬化中は低速飛行すること、最高速度120km/h、水との接触のみを想定した防水仕様など、ヒントを参考にしてください。

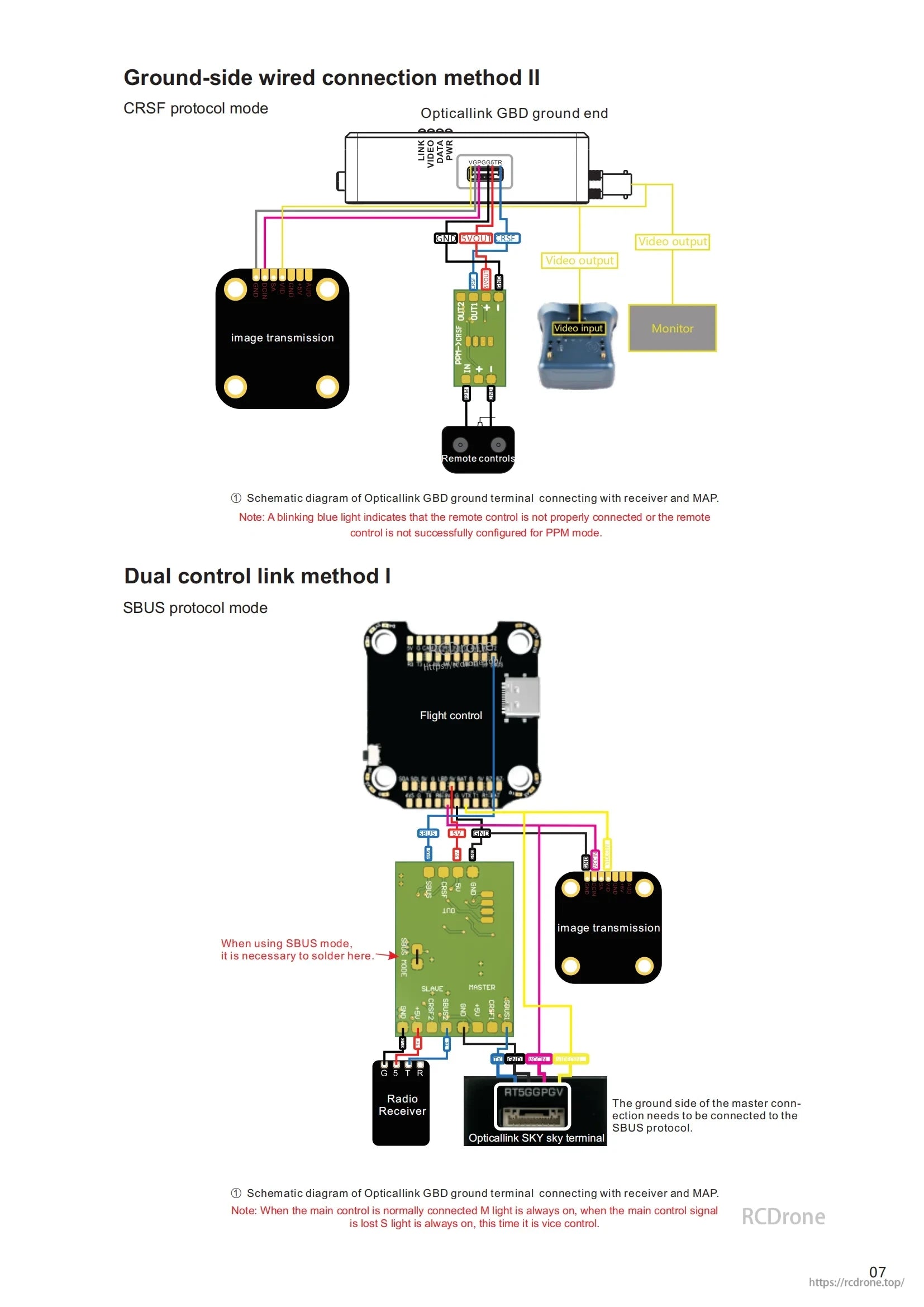

CRSF および SBUS 用の FPV 光ファイバー リレー図。地上側配線、デュアル コントロール リンク、ラベル付きコンポーネント、および画像伝送、飛行制御、リモート システムの説明が記載されています。

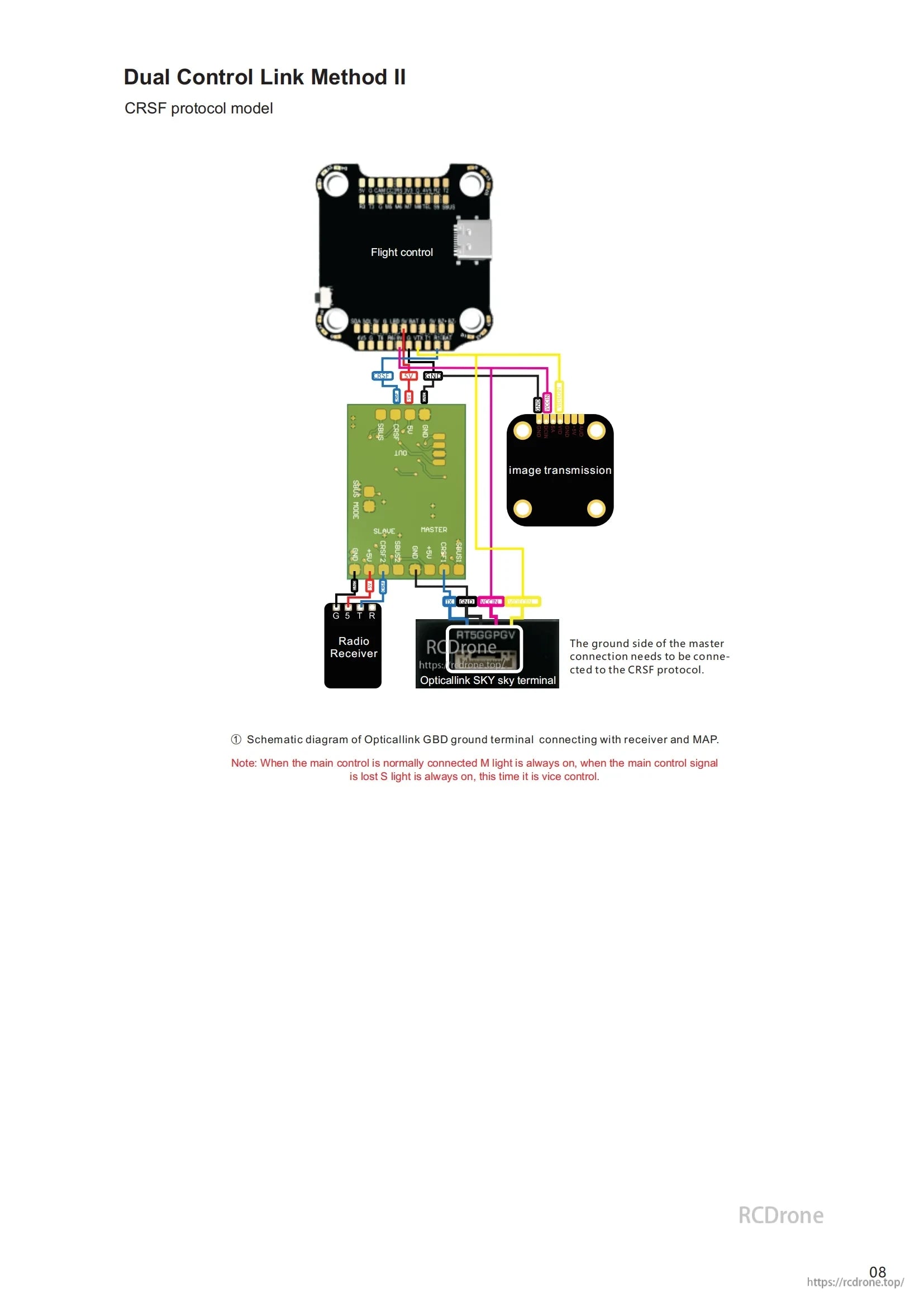

CRSFを介したデュアル・コントロール・リンク・メソッドIIは、飛行管制、ビデオ伝送、受信機、そしてOpticallink SKYを接続します。マスター地上ユニットはCRSFに接続します。Mランプはメインコントロール、Sランプは副コントロールを示します。

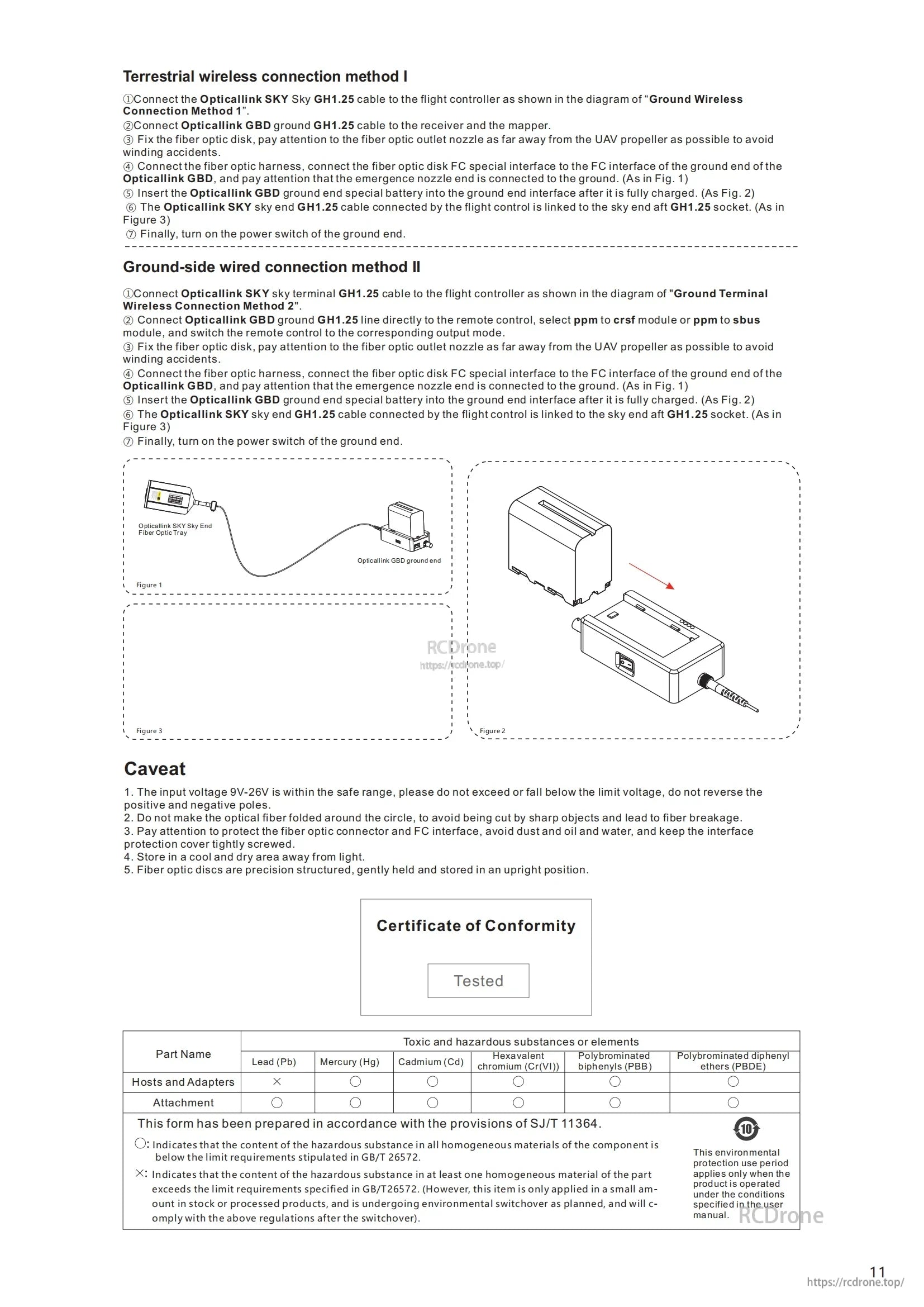

Opticallink SKY光ファイバー中継システム：地上および地上側有線接続、電源、安全対策、ケーブル敷設のためのセットアップ。適合証明書および有害物質適合情報が含まれています。

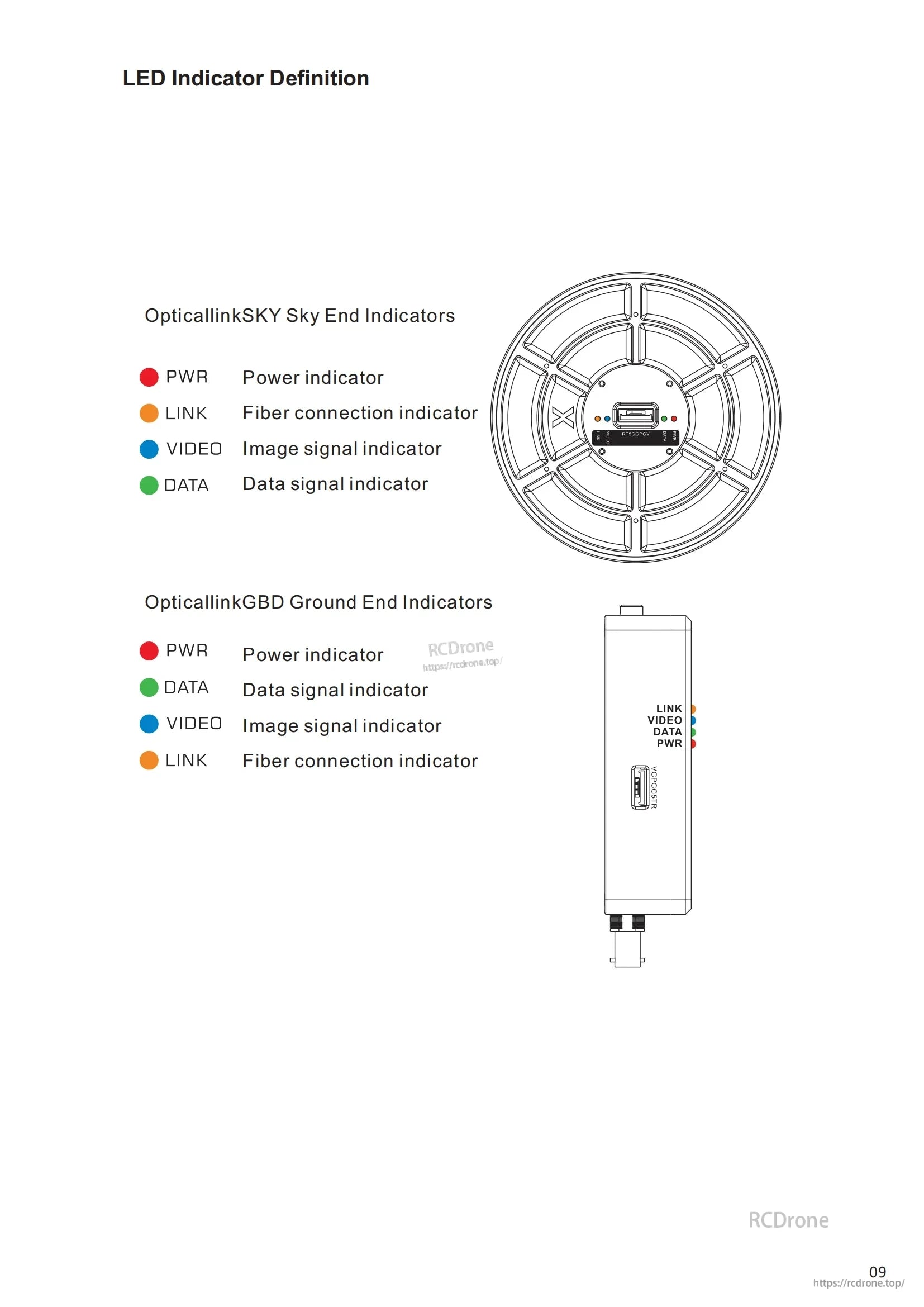

OpticallinkSKYおよびOpticallinkGBDのLEDインジケーター：PWR（電源）、LINK（光ファイバー）、VIDEO（画像）、DATA（データ）。図はインジケーターの位置と機能を示しています。

光ファイバーリレーエクステンダーモジュールは、光ファイバー伝送を用いて最大20kmの距離で高速かつ安定したデータ転送を実現します。電磁干渉に強く、盗聴を防止し、安全な通信を実現します。高速・大容量データ転送に最適で、過酷な環境下でも信頼性の高いパフォーマンスを実現します。主な利点として、耐干渉性、長距離伝送能力（0～20km）、地形による障害物への耐性、そしてデータセキュリティの強化が挙げられます。耐久性と効率性を重視して設計されたこのモジュールは、従来の有線システムでは接続が途切れる可能性のある場所でも安定した接続を提供します。長距離にわたり途切れることのない、安全で高帯域幅の通信を必要とする産業、商業、屋外用途に最適です。

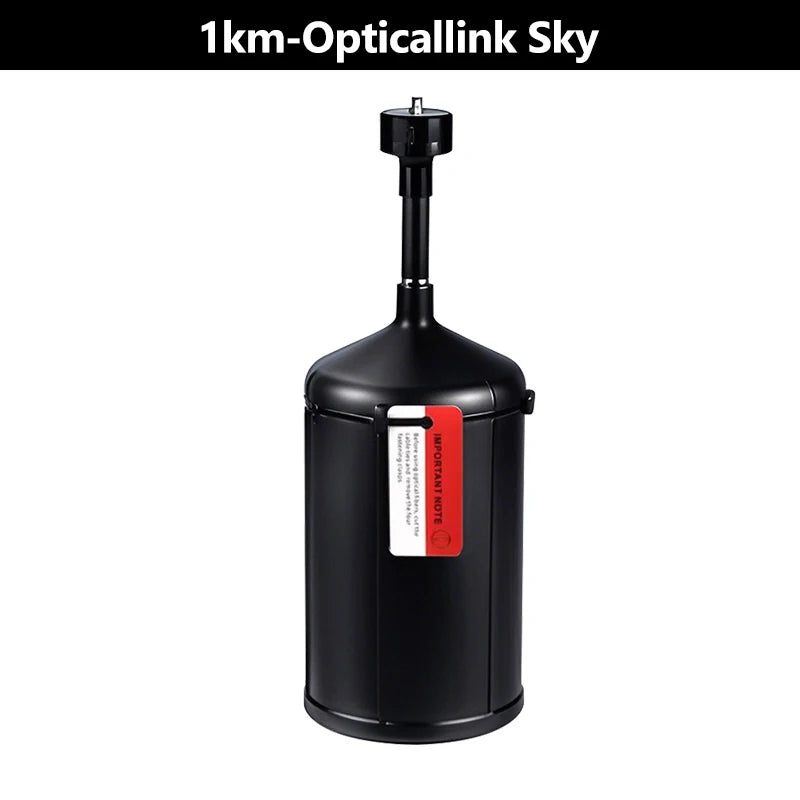

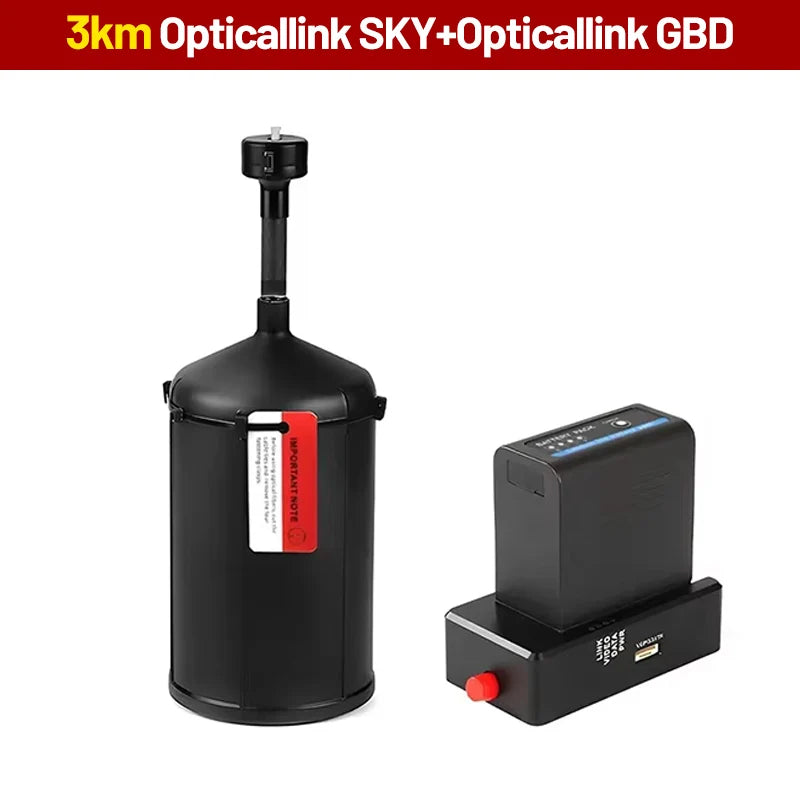

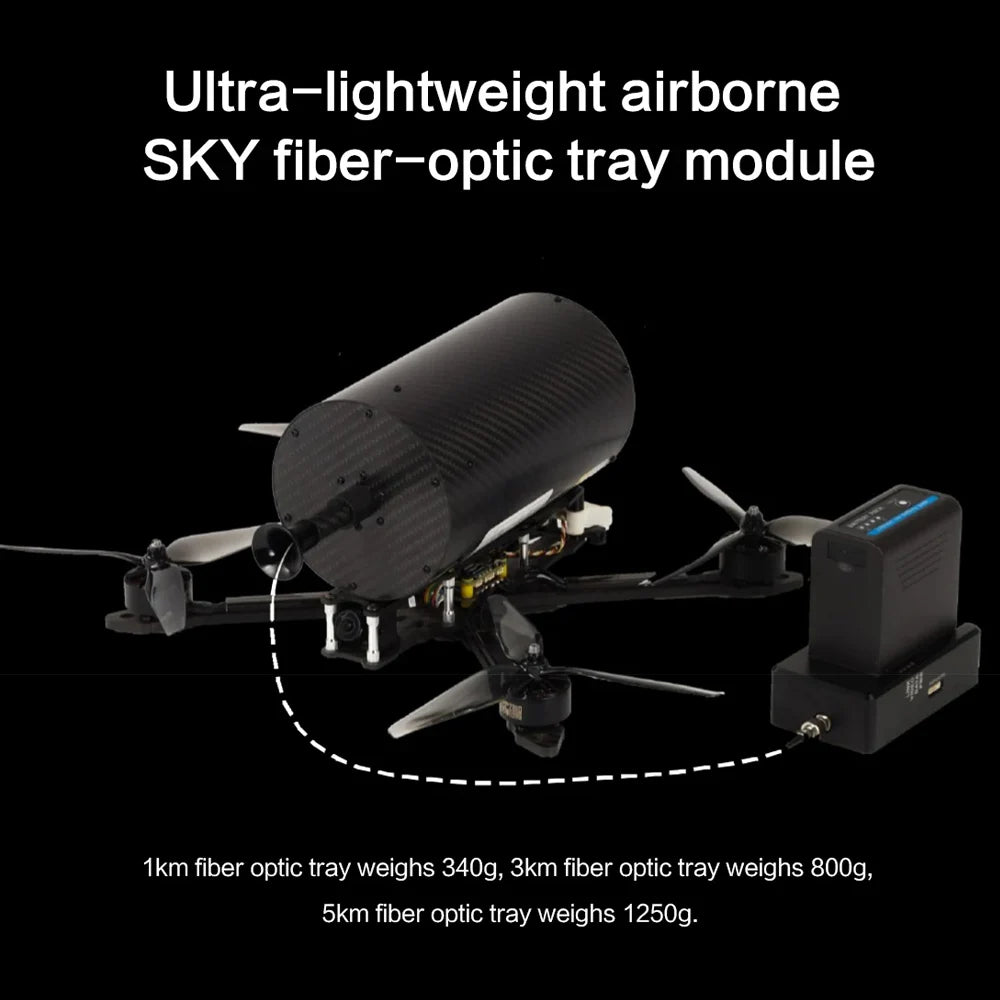

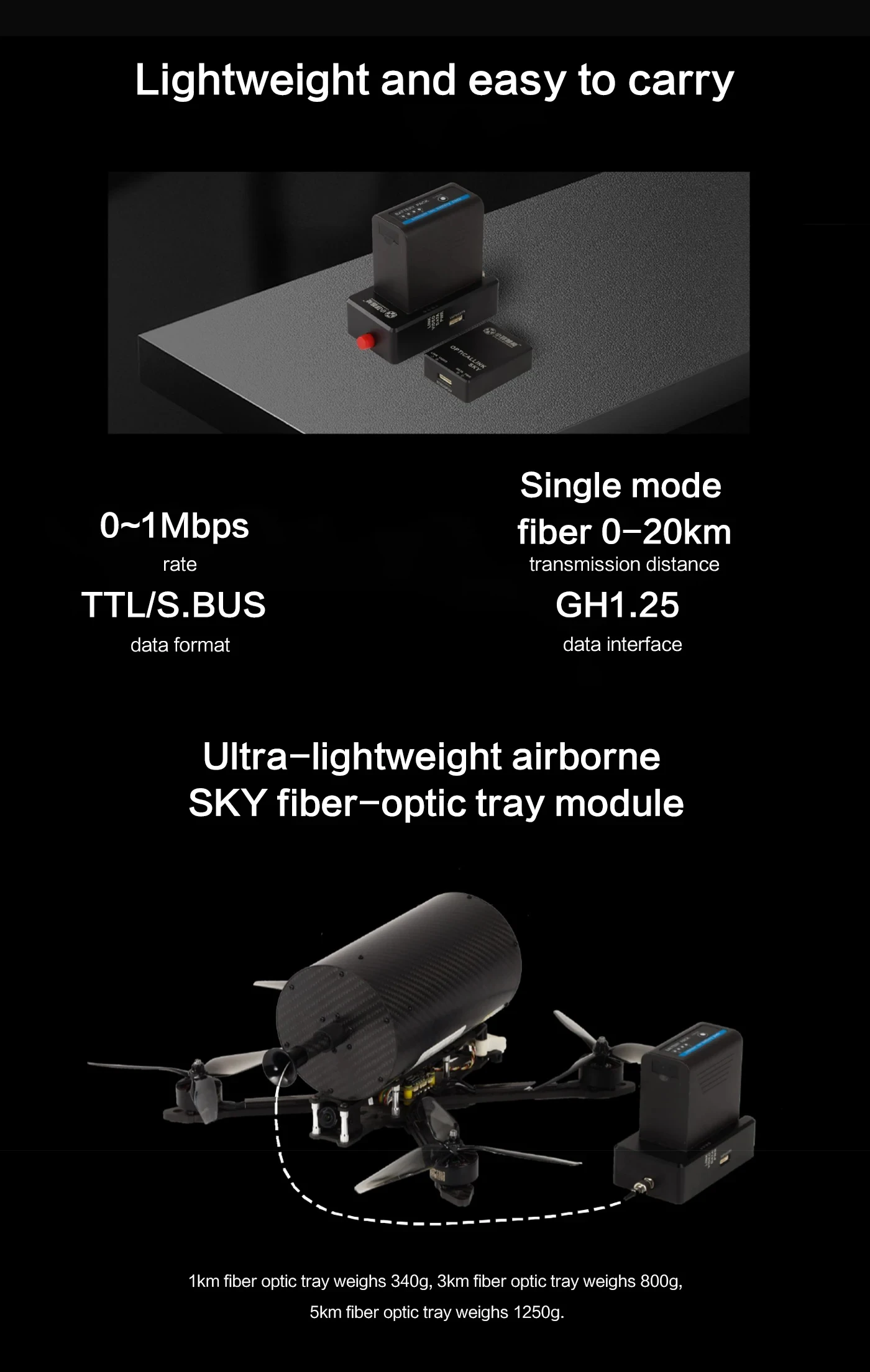

軽量の空中光ファイバー中継モジュール。0～1MbpsのTTL/S.BUS データ、シングルモードファイバー、最大20km、GH1.25インターフェース。重量：340g（1km）、800g（3km）、1250g（5km）。

パイプラインクローリングロボットと屋内ドローンは、光ファイバー通信を使用して高速で安定した長距離データ転送を実現し、複雑な地下環境における効率的で安全かつ信頼性の高いメンテナンスを実現します。(39 語)

水中ロボットは、光ファイバー通信による高速かつ安定したデータ伝送の恩恵を受けます。この技術により、水中の擾乱に左右されることなく、長距離・大容量通信を実現します。光ファイバー遠隔監視は、高帯域幅の特性を活かし、長距離・高解像度の映像伝送と監視を実現します。優れた耐干渉性と鮮明な画像を提供し、重要な場所に最適です。

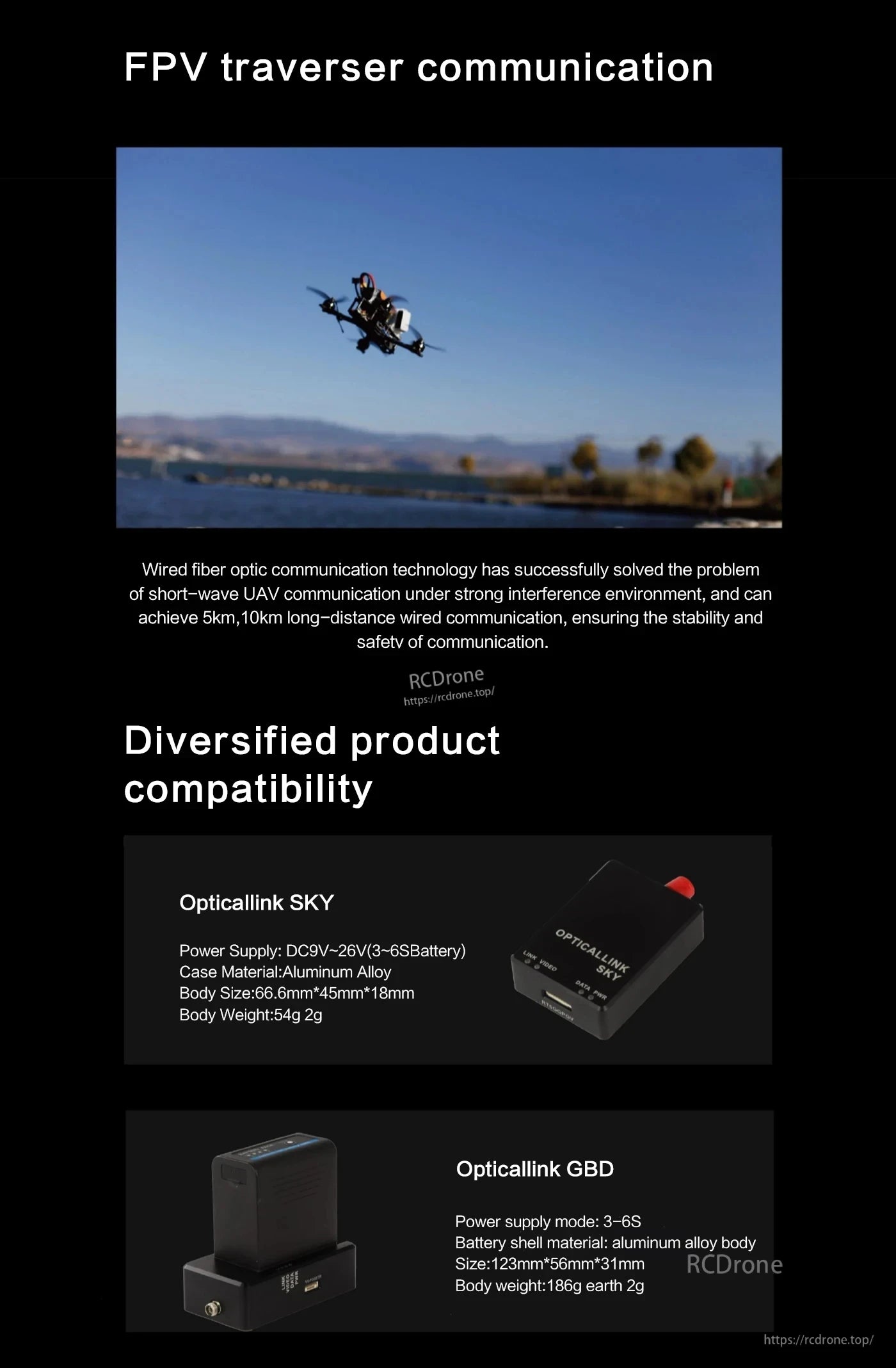

FPV光ファイバーリレーは、Opticallink SKYおよびGBDモデルとの安定した5～10 kmの通信を可能にし、アルミニウム合金ボディ、コンパクトな軽量設計、および信頼性の高いUAV接続のための3～6Sバッテリー互換性を備えています。（39語）

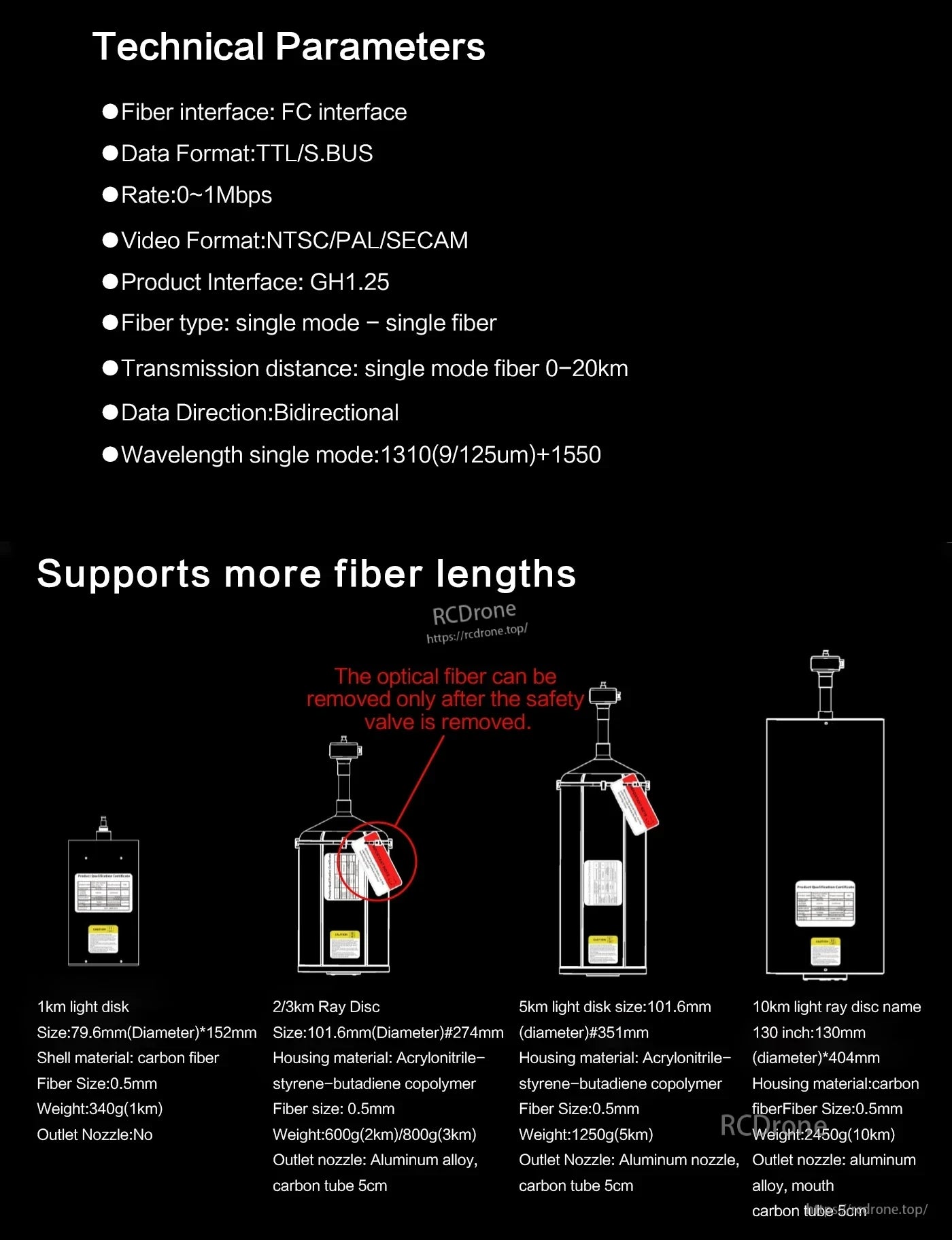

FCインターフェース付きFPV光ファイバーリレー、TTL/S.BUS データフォーマット、0～1Mbpsの伝送速度、NTSC/PAL/SECAMビデオ、GH1.25インターフェース、シングルモード光ファイバー、0～20kmの伝送距離、双方向、波長1310+1550nm。1km～10kmの光ファイバーを、様々なサイズ、材質、重量でサポートします。

地上側の無線および有線セットアップ用の FPV 光ファイバー リレー接続図。Opticalink GBD、VTX、受信機、飛行制御、およびラベル付きのピンと配線によるリモート トランスミッターの接続が含まれます。

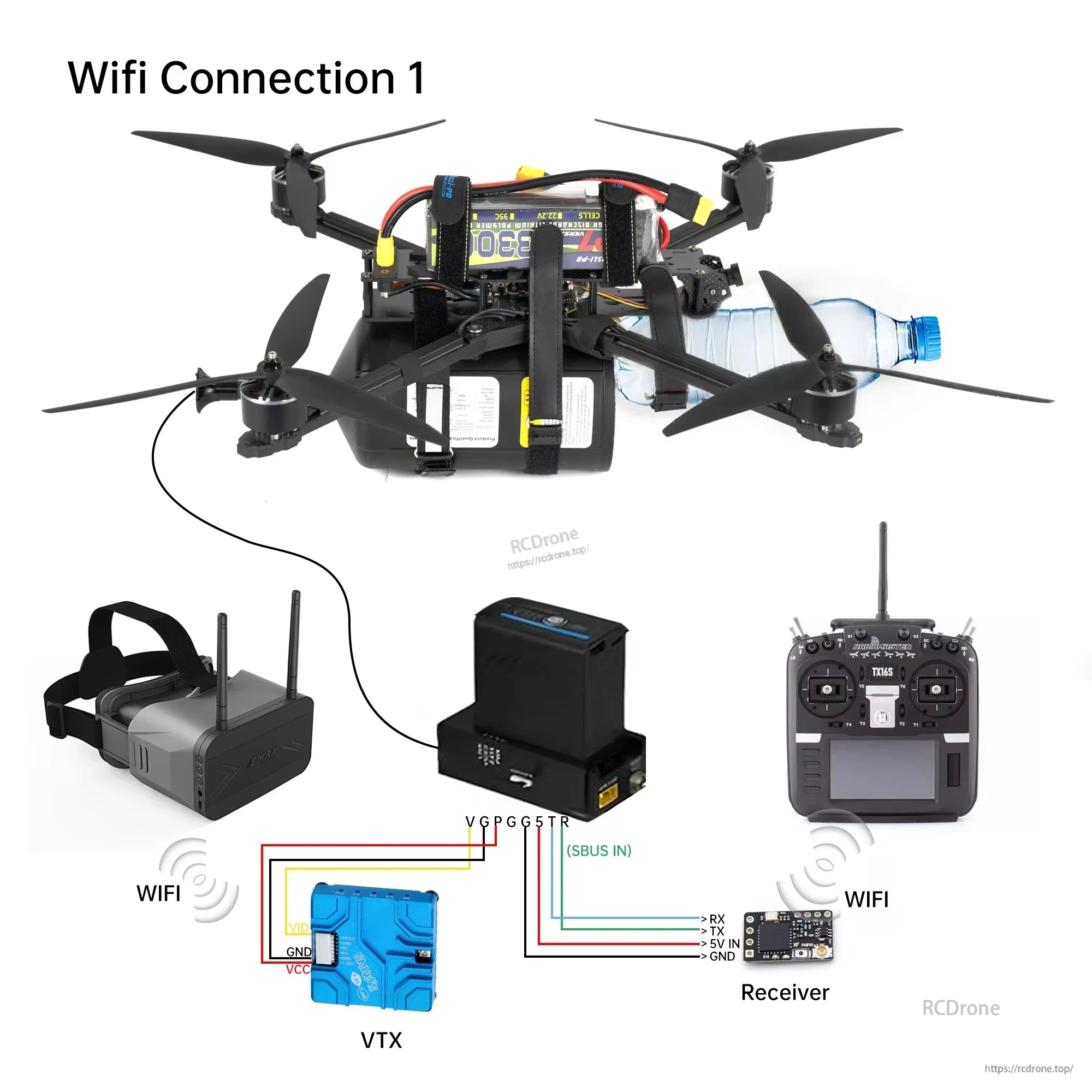

FPVドローンシステムのWiFi接続構成は、バッテリーを搭載したクワッドコプターとVTXおよび受信機を有線接続で接続するものです。VTXはVID、GND、VCCの各ラインを使用してビデオを送信します。受信機は、SBUS IN、RX、TX、5V IN、GNDを介してTX16Sリモートコントローラーに接続します。デュアルアンテナを備えたVRヘッドセットは、VTXからのWiFi信号を受信します。この構成により、FPV飛行中のリアルタイムビデオ伝送とリモートコントロールが可能になり、無線コンポーネントのシームレスな統合によってドローンアプリケーションにおける運用性能が向上します。

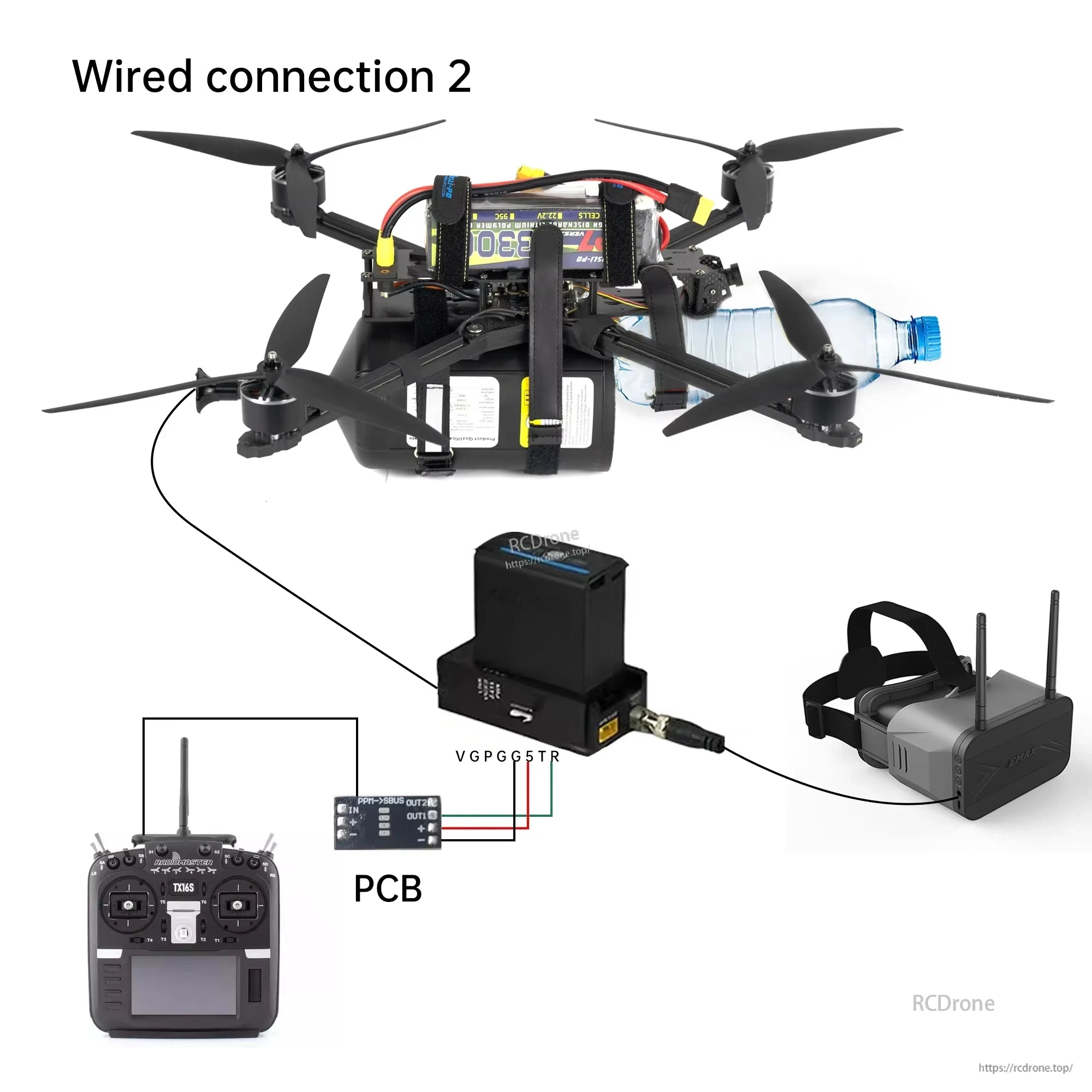

有線接続2：ドローン、送信機、PCB、バッテリー、VRヘッドセットを使用したFPV光ファイバー中継システム。ケーブルで接続されたコンポーネントにより、リアルタイム映像伝送が可能。TX16S送信機とVPGG5TRモジュールが含まれています。
