Hobbywing S.BUS2 テレメトリーアダプター（FUTABAラジオシステム用、Platinum V4/4.1/5 ESC対応）

概要

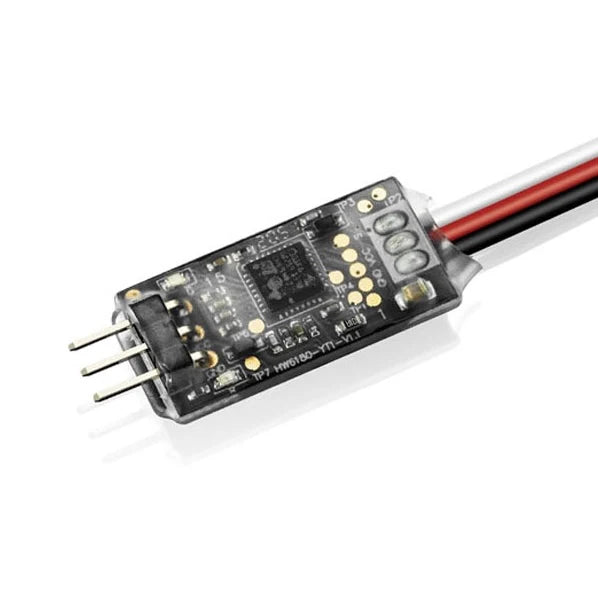

このテレメトリアダプター（Hobbywing S.BUS2 テレメトリアダプター）は、データバックホール機能を備えたPlatinum V4/4.1/5シリーズ以降に適しています。電子ガバナーがS.BUS2プロトコルをサポートするFutaba受信機に接続されると、ESCはFutabaラジオシステムにテレメトリーデータを送信し、画面に表示することができます。

主な特徴

• S.BUS2プロトコルをサポートするFutaba受信機との使用を目的としています。
• データバックホール機能を備えた互換性のあるPlatinumシリーズESCと併用することで、FutabaラジオシステムへのESCテレメトリ送信をサポートします。
• 配線にはESCポート、S.BUS2チャンネル識別、およびスロットル信号線の接続が含まれています（配線図に従って）。

仕様

カスタマーサービス: support@rcdrone.top

配線 & セットアップノート（画像から）

配線図

1. ケーブルを使用してESCポート（通常「- + P」と識別される）とアダプターの「-P」側を接続します。
2. アダプター「-S.BUS2」をFutaba受信機に接続して「S.BUS2」のチャンネルを特定します。
3. ESCスロットル信号線をFutaba受信機のスロットルチャンネルに接続します。

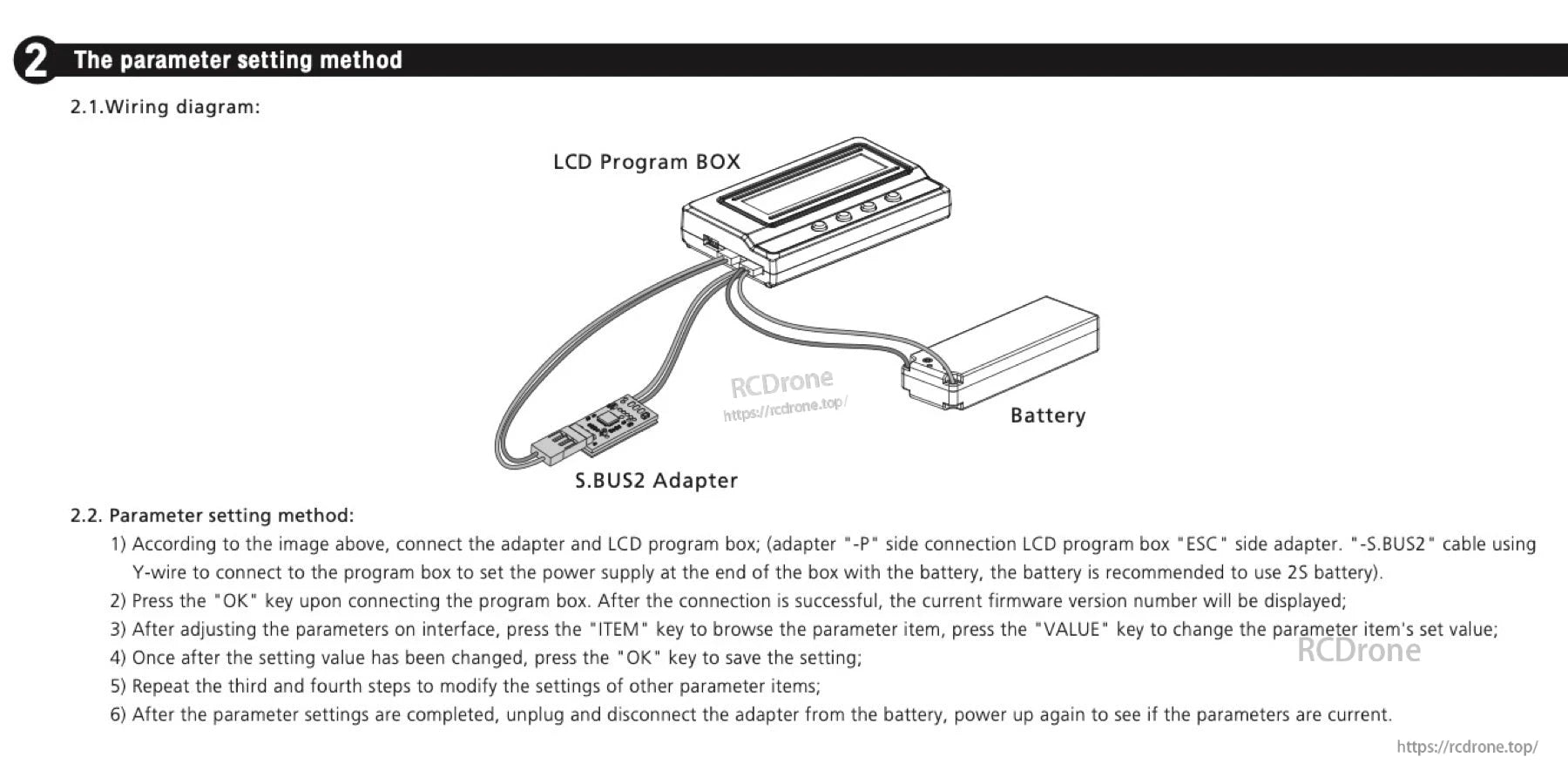

パラメータ設定方法（LCDプログラムボックス使用）

1. 配線図に従って、アダプターとLCDプログラムボックスを接続します（アダプター「-P」側接続LCDプログラムボックス「ESC」側アダプター）。Yワイヤーを使用して「-S.BUS2」ケーブルをプログラムボックスに接続し、ボックスの端にバッテリーで電源を設定します（推奨バッテリー: 2Sバッテリー）。
2. プログラムボックスを接続したら「OK」キーを押します。接続が成功すると、現在のファームウェアバージョン番号が表示されます。
インターフェースでパラメータを調整した後、「ITEM」キーを押してパラメータ項目をブラウズし、「VALUE」キーを押してパラメータ項目の設定値を変更します。 設定値が変更されたら、「OK」キーを押して設定を保存します。 他のパラメータ項目の設定を変更するために、3番目と4番目のステップを繰り返します。 パラメータ設定が完了したら、アダプターをバッテリーから外し、切断してから再度電源を入れて、パラメータが最新であるか確認します。

マニュアル

ユーザーマニュアル（提供された製品内容にダウンロードリンクが参照されています; リンクは提供されていません）。

詳細

このS.BUS2アダプターは、電子スピードコントローラーを受信機に接続し、テレメトリ配線を行います。図には5–9Vの入力が記載されています。

このS.BUS2アダプターは、LCDプログラムボックスとバッテリーの間に接続され、パラメーターの設定と調整を行います。
