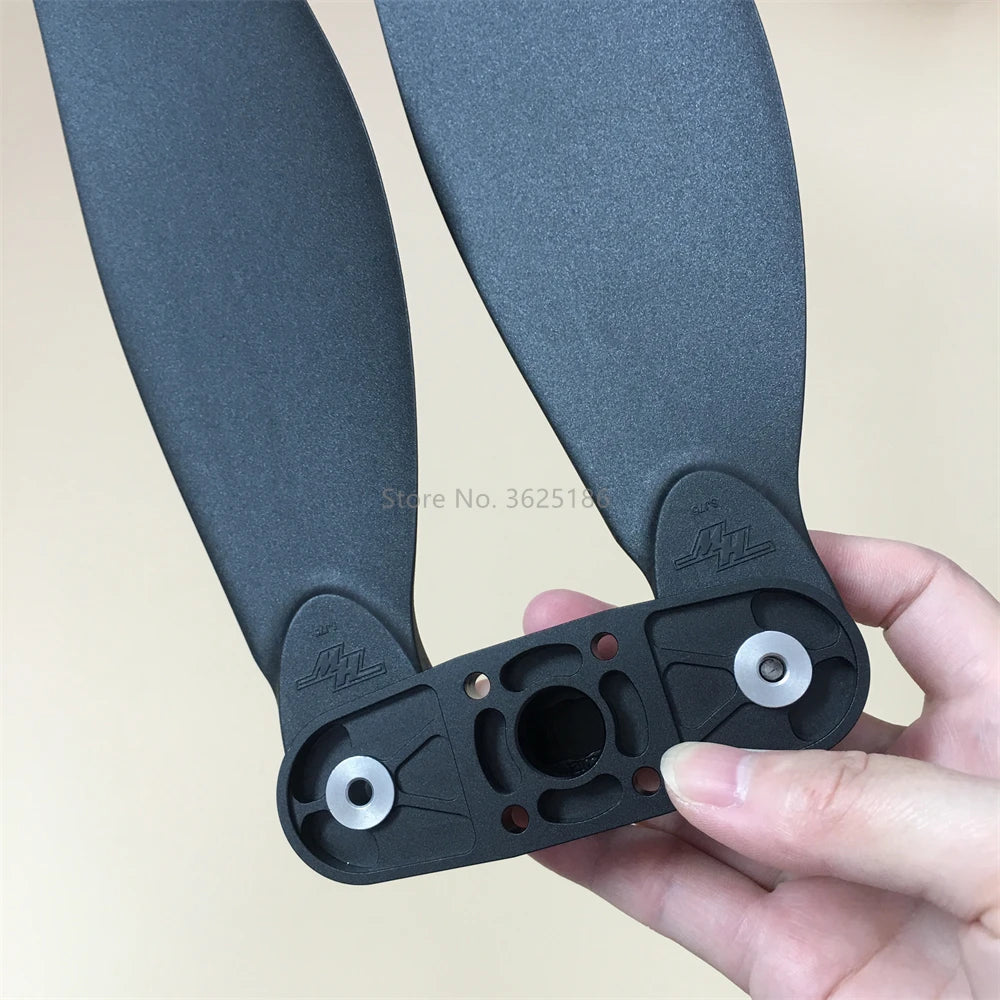

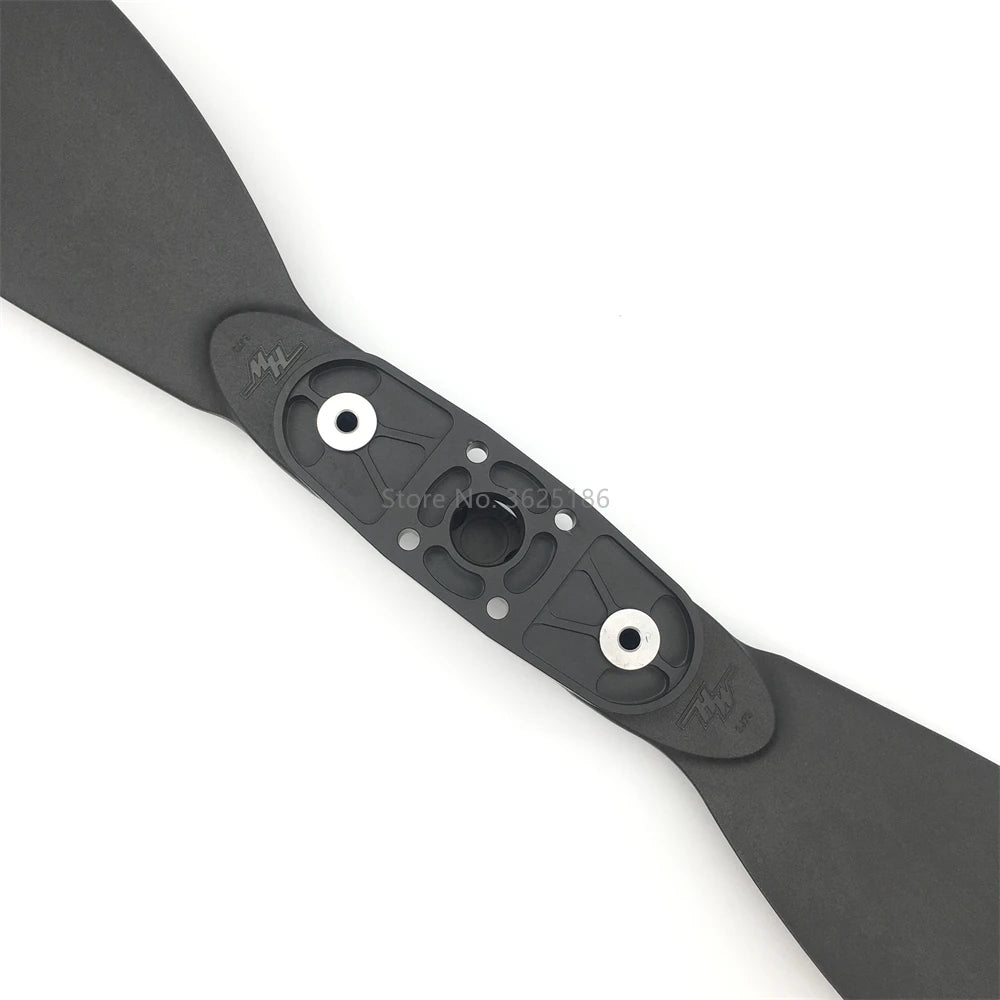

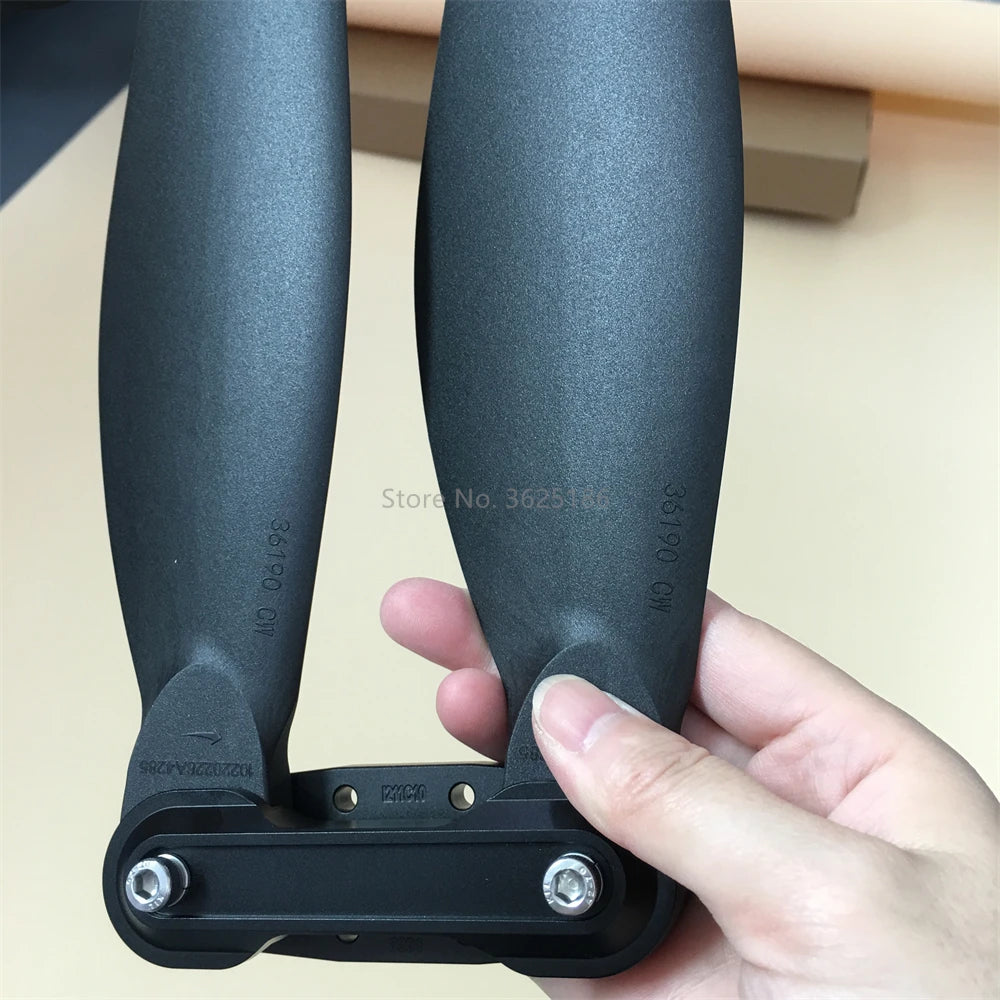

ホビーウイング 36190 プロペラリンク

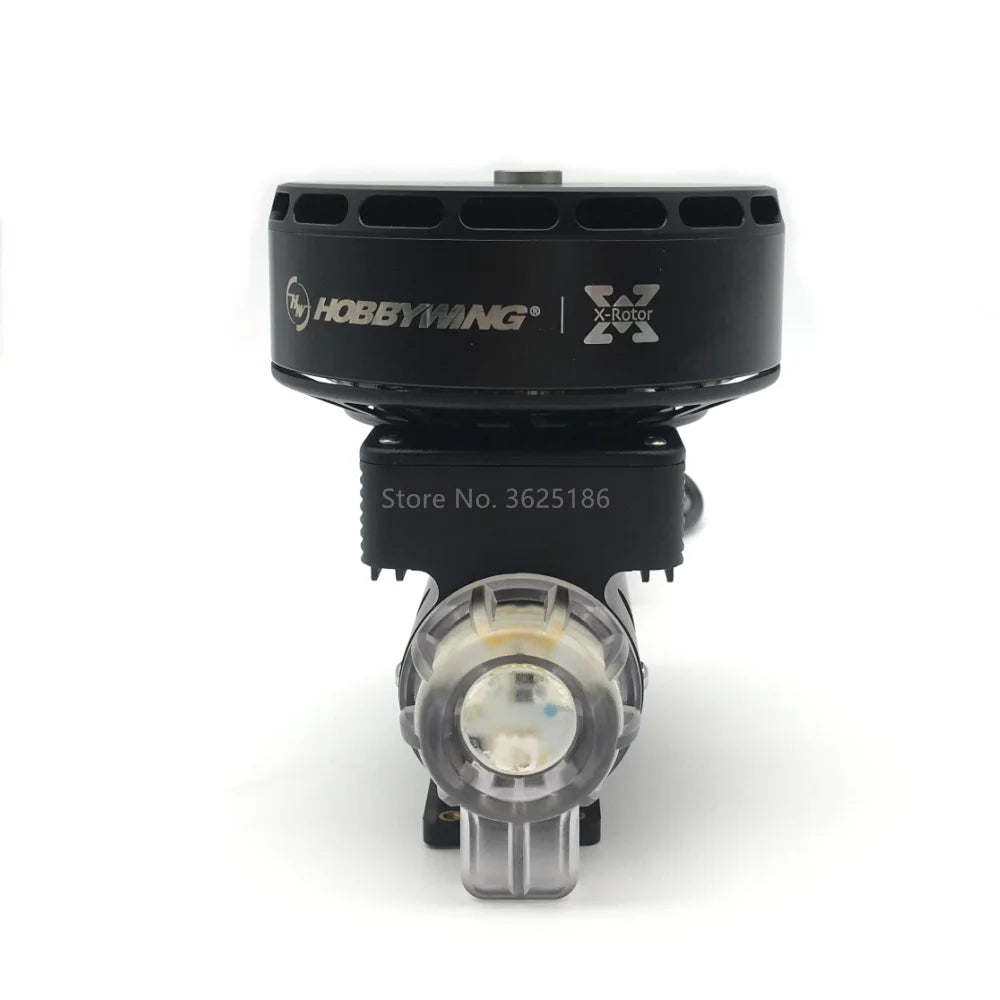

Hobbywing X9 plus 電源システム詳細

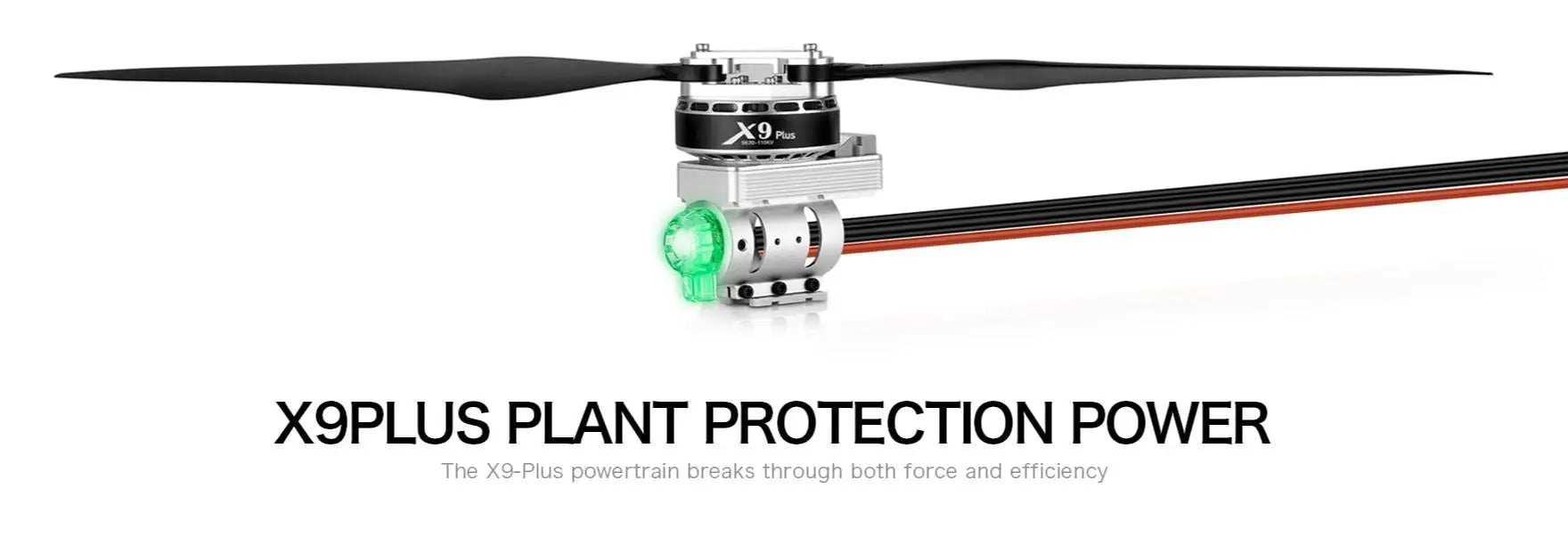

x9 pus xiplus パワートレインは、力と効率の両方を打ち破ります。

深センホビーウィングテクノロジー株式会社は、DC ブラシレスモーターとその制御のリーダーです

電力効率スーパーボディアップグレード推力最適化構造rapdheat ipx7多重自由放散rap

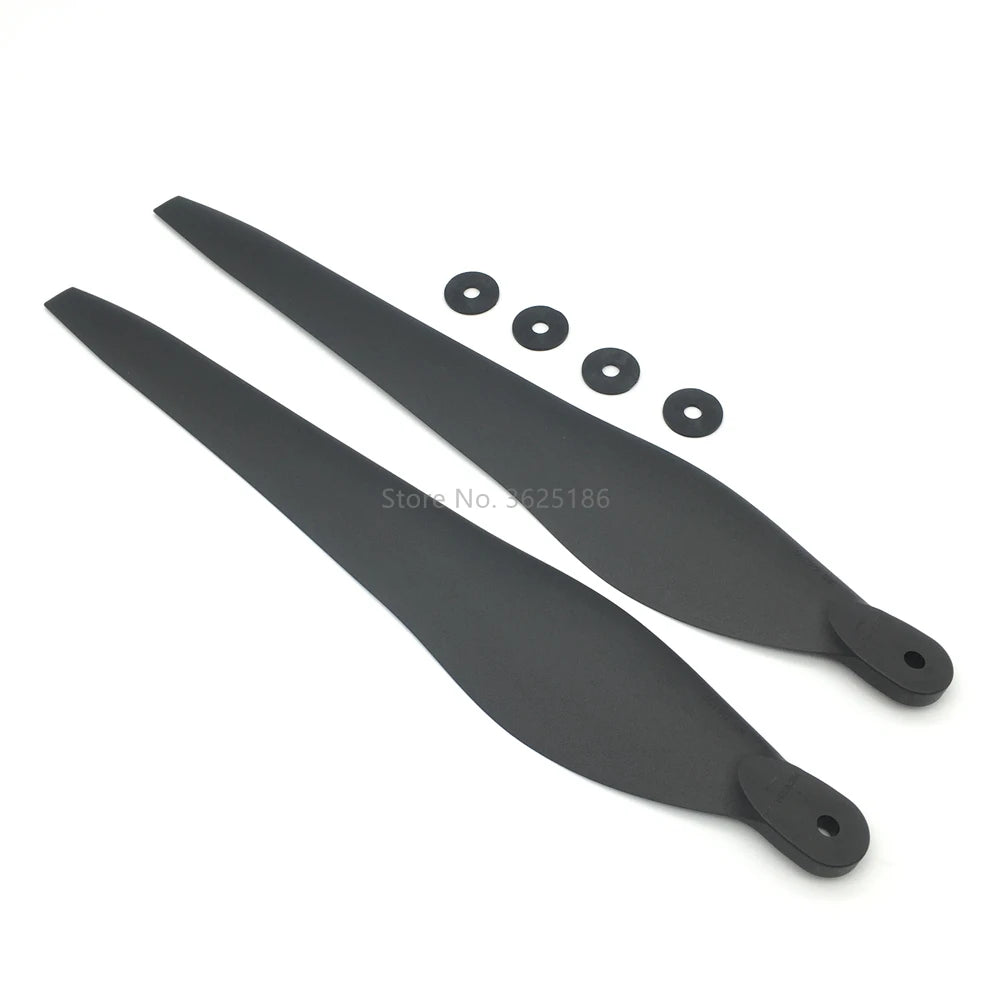

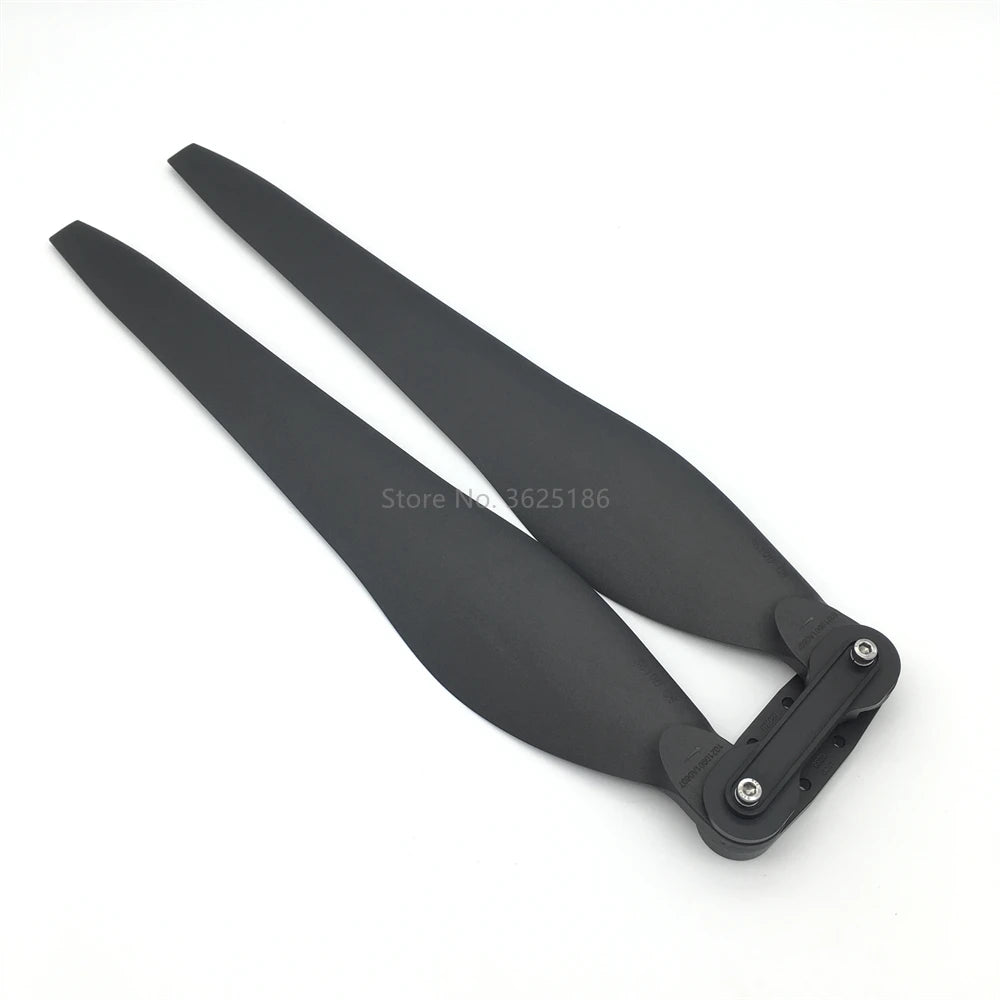

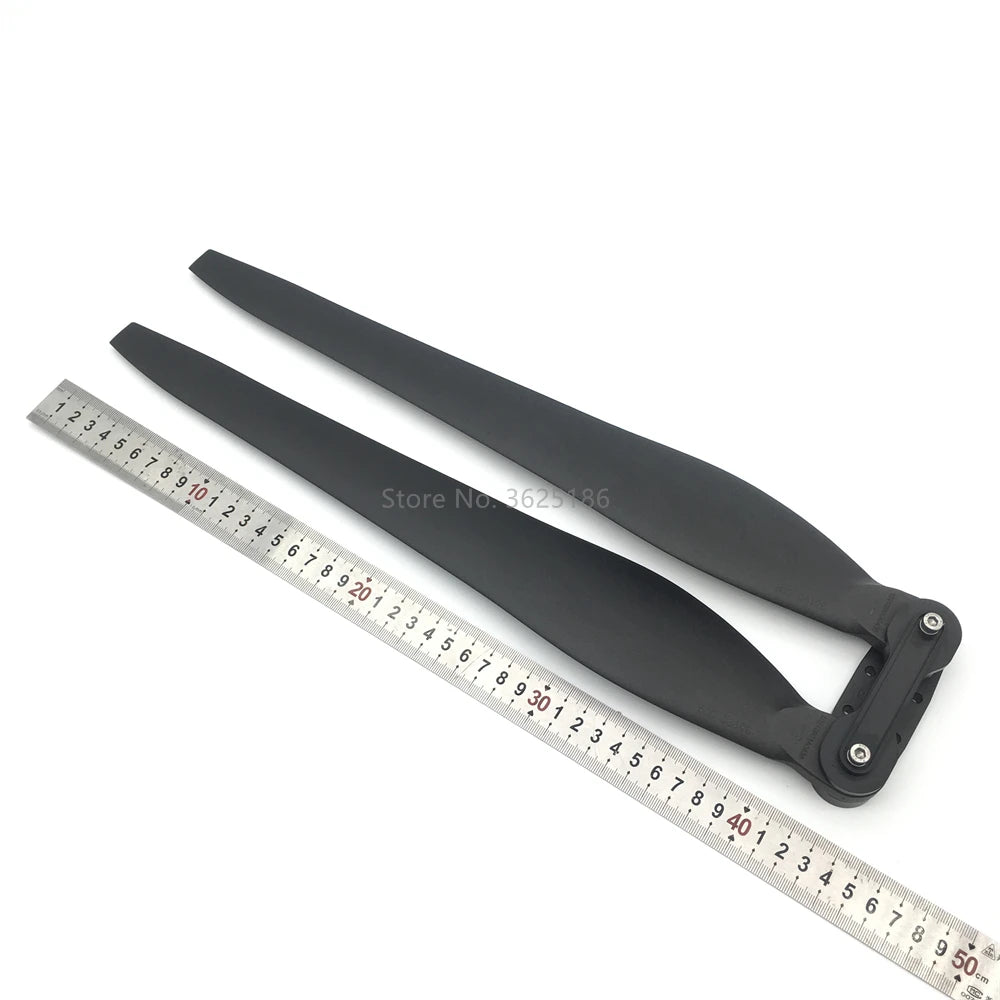

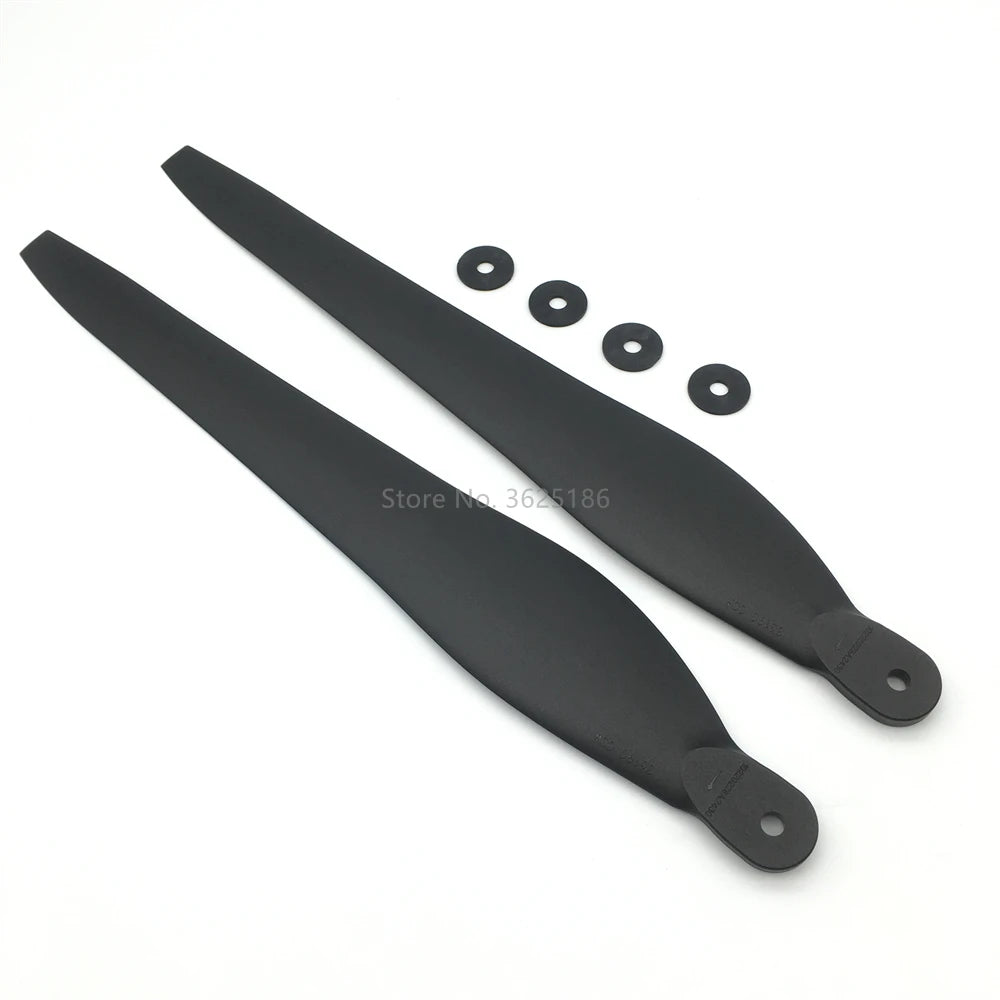

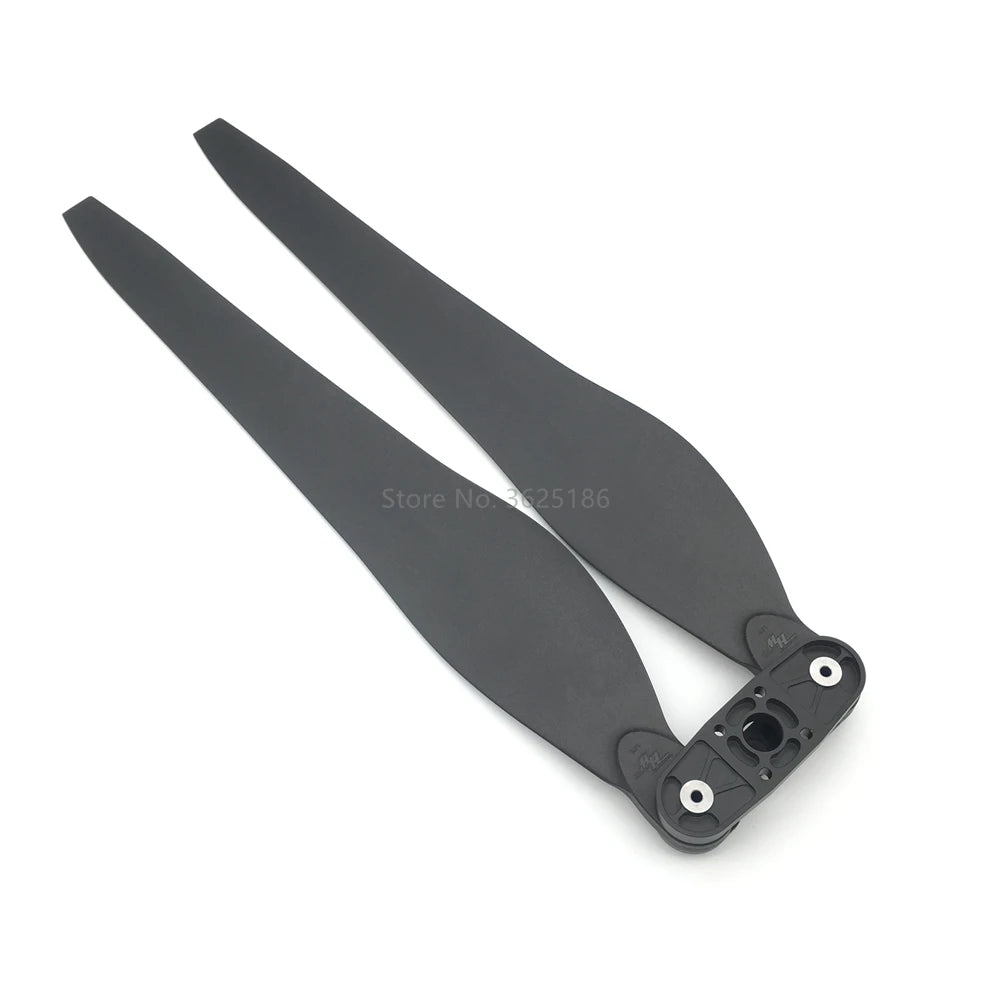

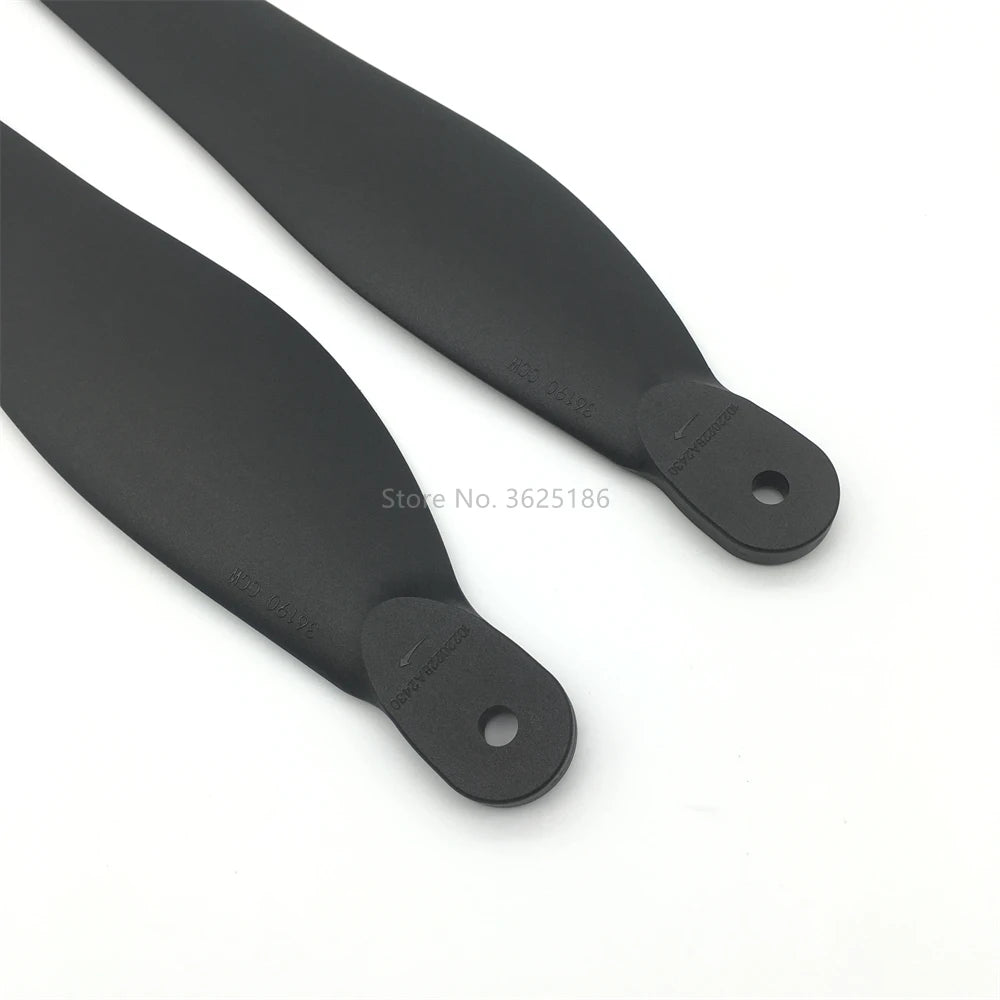

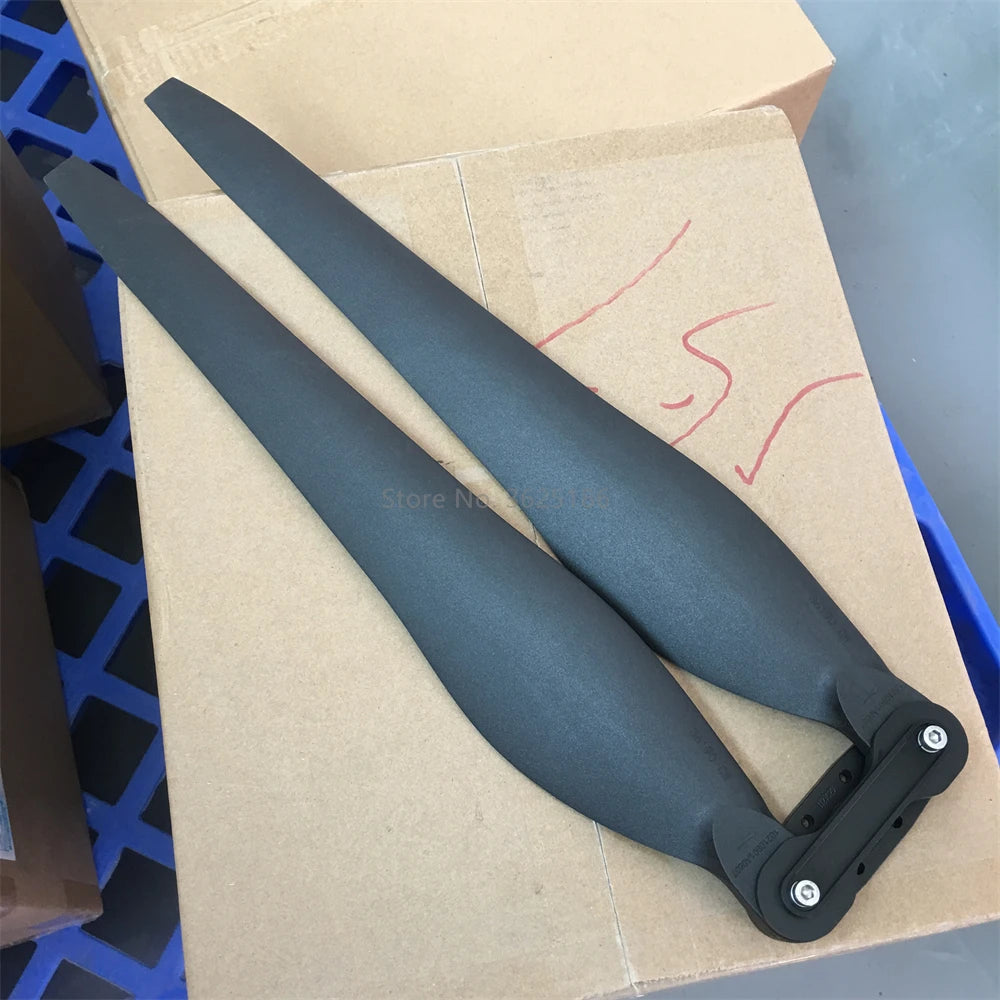

x9-plus 電源システムは、強度と効率において 2 つの画期的な進歩を遂げています。 36 インチ複合航空折りたたみブレードの最大荷重は 3kg/シャフト、最大引っ張り力は 26.5kg です。 10-13

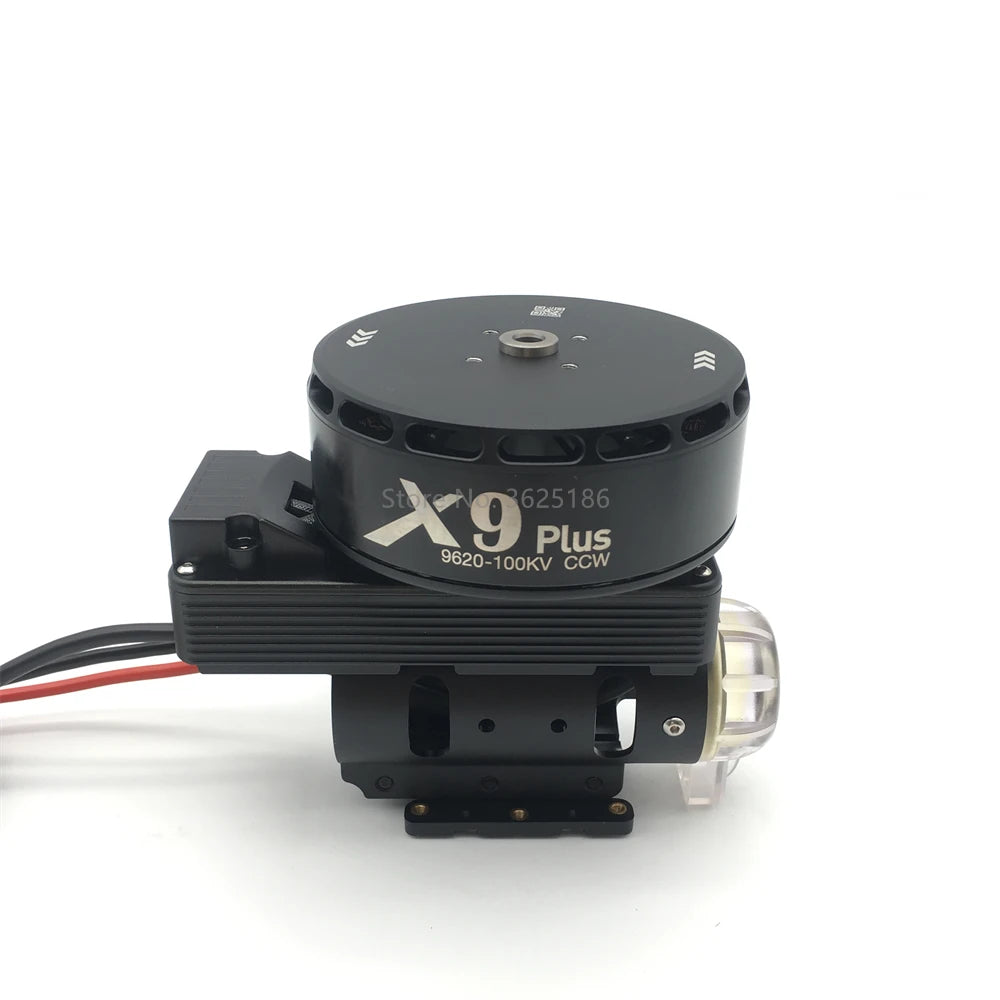

モーターはホビーウィング 9 シリーズビッグロードフレームプラットフォームを採用し、電磁設計を行い、13kg の単軸荷重に合わせてシステムを最適化します。パフォーマンスと効率は密接に関係します。

最適化された foc ベクトル制御ドライブ技術を採用。モーターの底部から効率が再び促進され、耐久性が向上します。軸径が大きくなり負荷容量が50％以上アップしました。

複数の保​​護機能によりシステムの信頼性が向上 x9plus 電源システムには一連の保護機能が搭載されています。電源投入時自己検査、電源投入時電圧異常保護、電流保護、ロックアップ保護。フライトコントローラーは

耐食性 x9 9670 保護グレード ipx7 を備えており、植物保護業界のさまざまな分野やより厳しい使用環境に対応します。全体的な保護グレードは「

詳細はナビゲーション ライトの言語を表示します。ナビゲーション ライトが点滅して停電が発生していることを示します。ユーザーに特定の障害ステータスを即座に通知します。時間内に問題を発見して確認します。

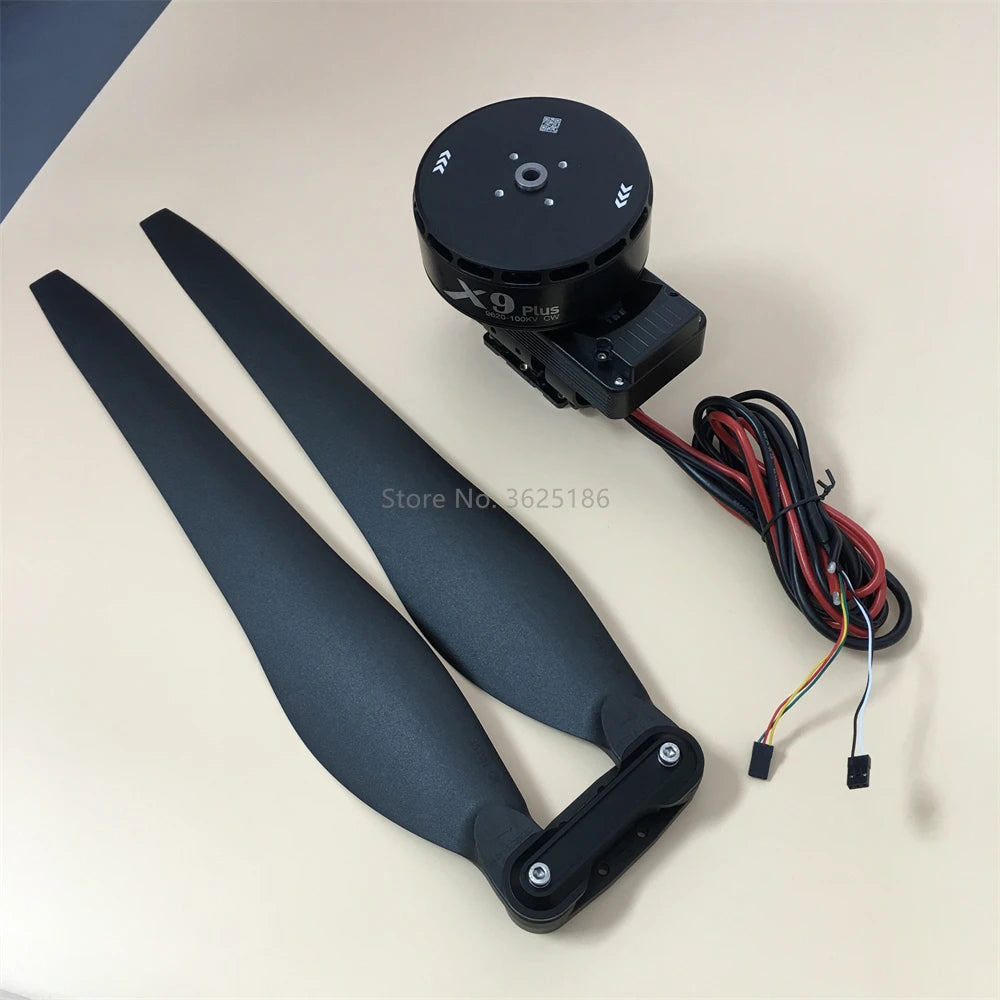

02の詳細は、優れた放熱構造を踏襲した急速冷却衝突防止構造設計を示しています。高電力負荷時にはモーターローターの冷却ダクトを広げます。トルクを増加させます

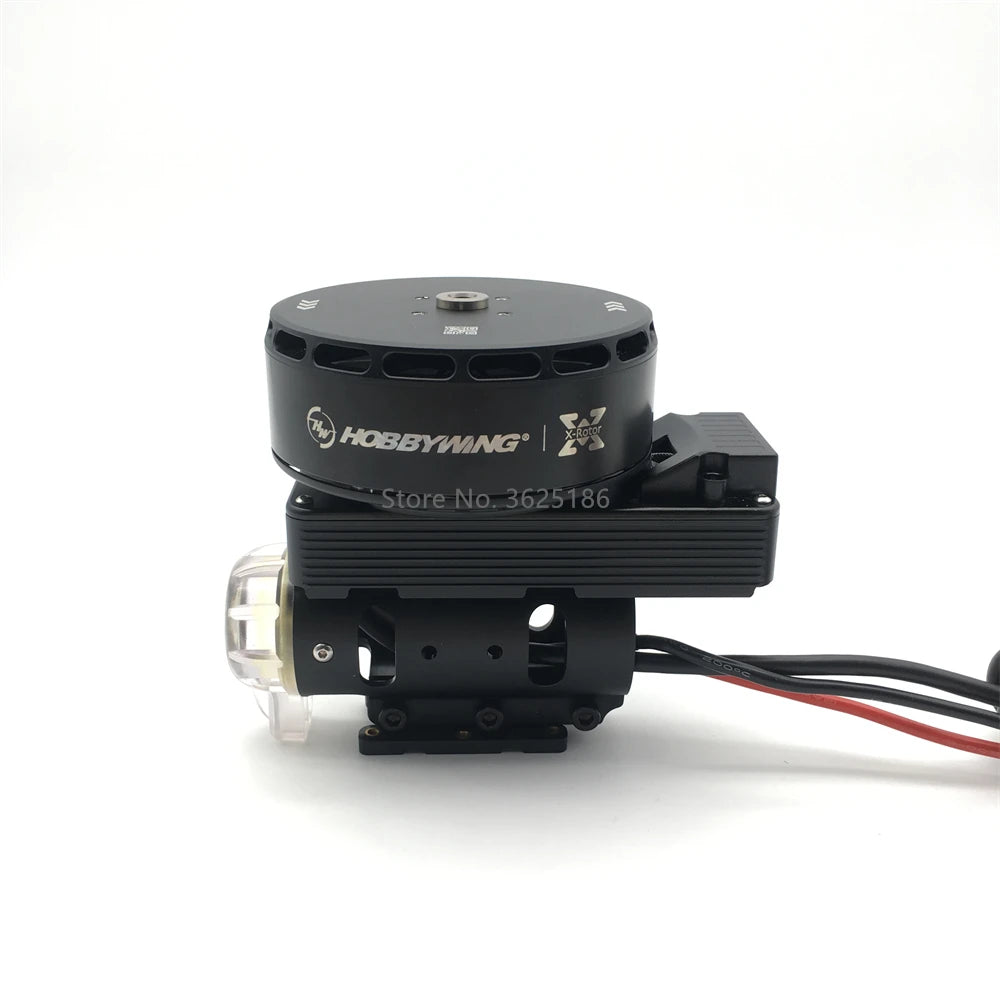

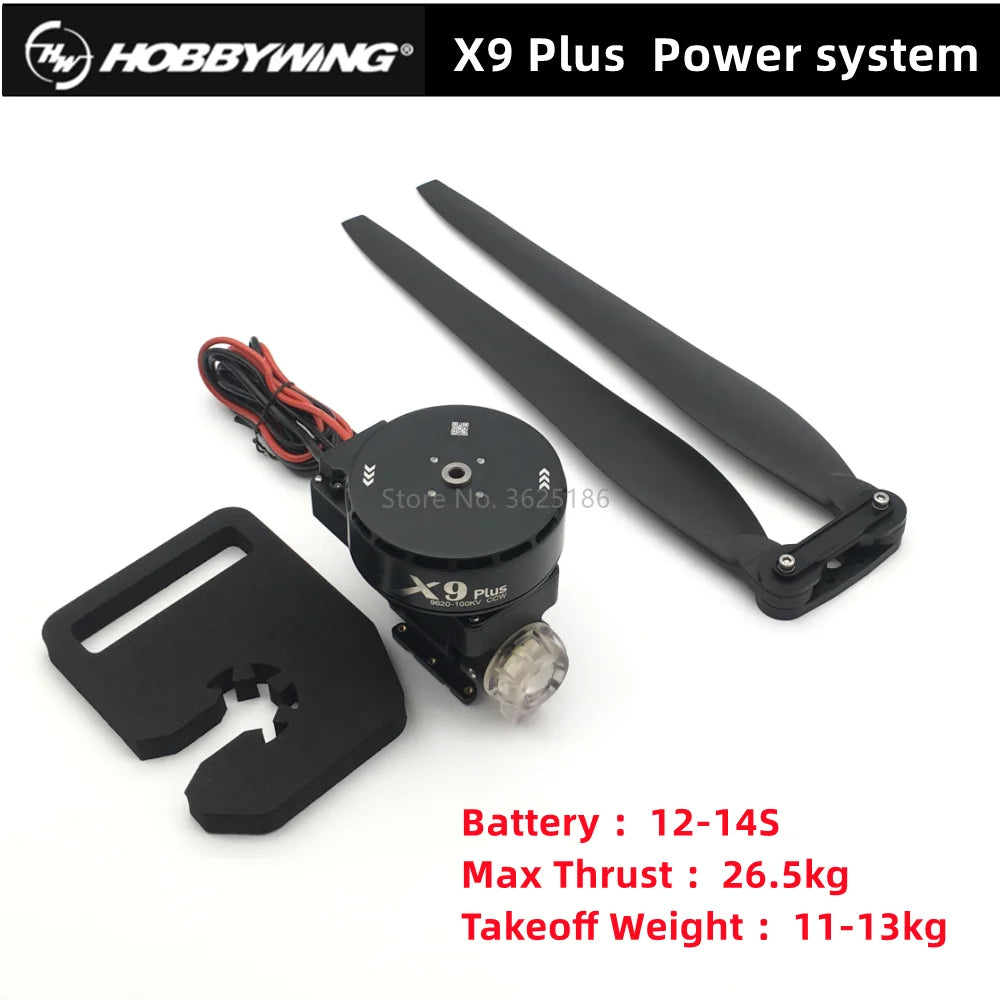

kobbywing x9 プラス パワー システム ストアなし。 3629186 × 9 noci バッテリー 12-145 最大推力 26.5kg 離陸重量 8 11-13kg 3

kobbywing x9 プラスパワーシステム stor-e 3625186 バッテリー : 12-145 最大推力 8 26.skg 離陸重量 '11-13kg oplys lx9

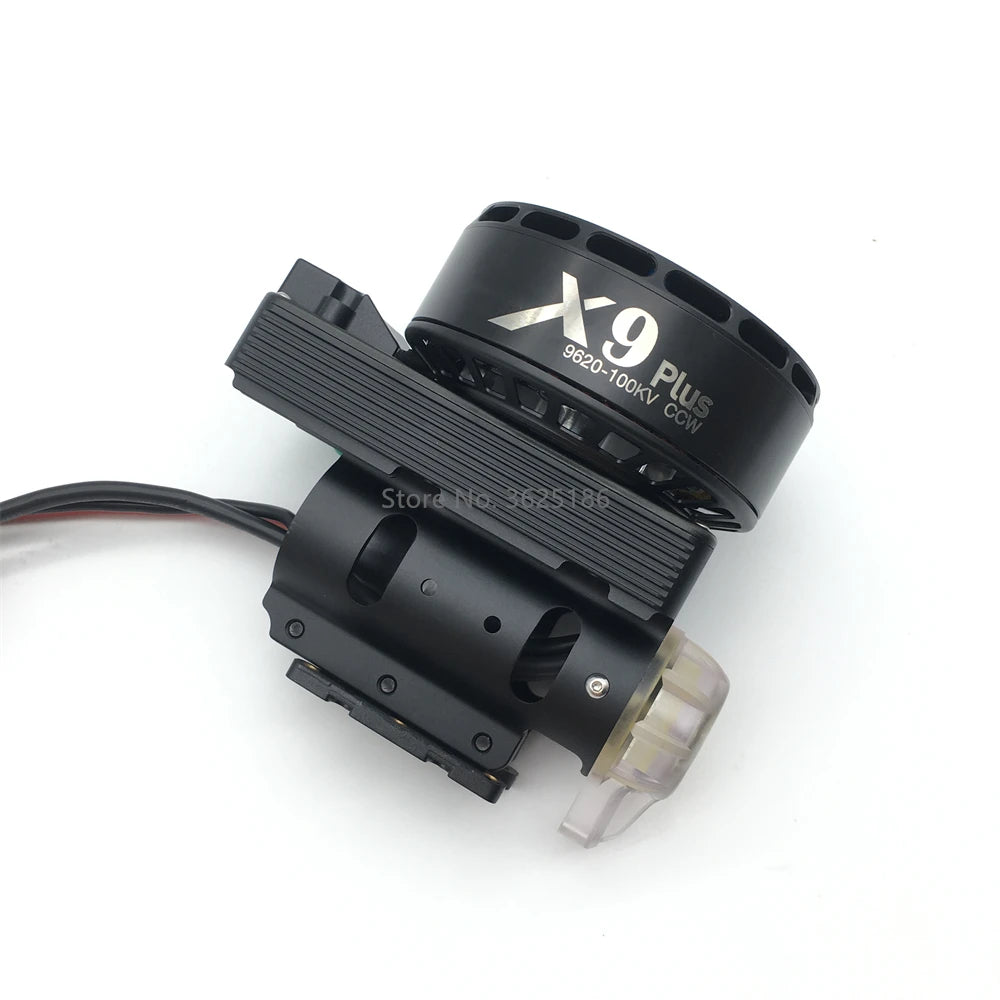

x9 プラス 9020-10okv cw ストア番号; 3625

店舗番号36257 2 2 s82vkncz1zzul mmc 8

XROTOR PRO X シリーズ ESC + モーター + プロペラ - オールインワン

モデル	X9 パワー システム コンボ	X8パワー システム コンボ	X6 パワー システム コンボ
部品	30410030023 / 30410030024	30414000 / 30414001	30414050 (CW) / 30414051 (CCW)
最大推力	19.2kg/軸 (46V、海面)	15.3kg/軸 (48V、海面)	12kg/軸 (48V、海面)
推奨 LiPo バッテリー	12S リポ	12S リポ	12S リポ
推奨離陸重量	7 ～ 9.5kg/軸 (46V、海面)	5 ～ 7kg/軸(48V、海面)	3-5kg/軸(48V、海面)
製品重量 (ESC/モーター/プロップ)	1400g	1040g	720g
防水評価	IPX7	IPX7	IPX7
動作温度	-20-55℃	-20℃~65℃	-20℃~50℃
モーター
ステータのサイズ	96*16mm	81*20mm	70mm
KV 評価	110KV	100KV	180KV
カーボンファイバーチューブの外径	φ40	Φ35mm/Φ30mm (※チューブアダプターが必要です)	φ30mm/φ28mm (※チューブアダプターが必要です)
ベアリング	輸入防水ベアリング	NSK ボールベアリング（防水）	輸入ベアリング
ESC
推奨 LiPo バッテリー	6-12S リポ	6-12S リポ	6-12S リポ
PWM 入力信号レベル	3.3V/5V (互換性あり)	3.3V/5V (互換)	3.3v/5v (互換性あり)
スロットル信号周波数	50-500Hz	50-500Hz	50-500Hz
動作パルス幅	1100 ～ 1940 μs (固定またはプログラム不可)	1100 ～ 1940 μs (固定またはプログラム不可)	1100~1940μs (固定またはプログラム不可)
最大。入力電圧	52.2V	52.2V	52.2V
最大。入力電流 (続き)	120 A (良好な放熱性)	80 A(良好な放熱性)	80 A(放熱性良好)
最大。ピーク電流 (10s)	150 A (良好な放熱性)	100 A (良好な放熱性)	100 A (良好な放熱性)
BEC	いいえ	いいえ	いいえ
ノズル取り付け穴	φ28。4mm-2*M3	Φ28.4mm-2*M3	φ28.4mm-2*M3
プロペラ
直径×ピッチ	34.7×11 インチ	3090	2388
重量	-	180g	91g (プロペラアダプター付き、シングルブレード: 36g)

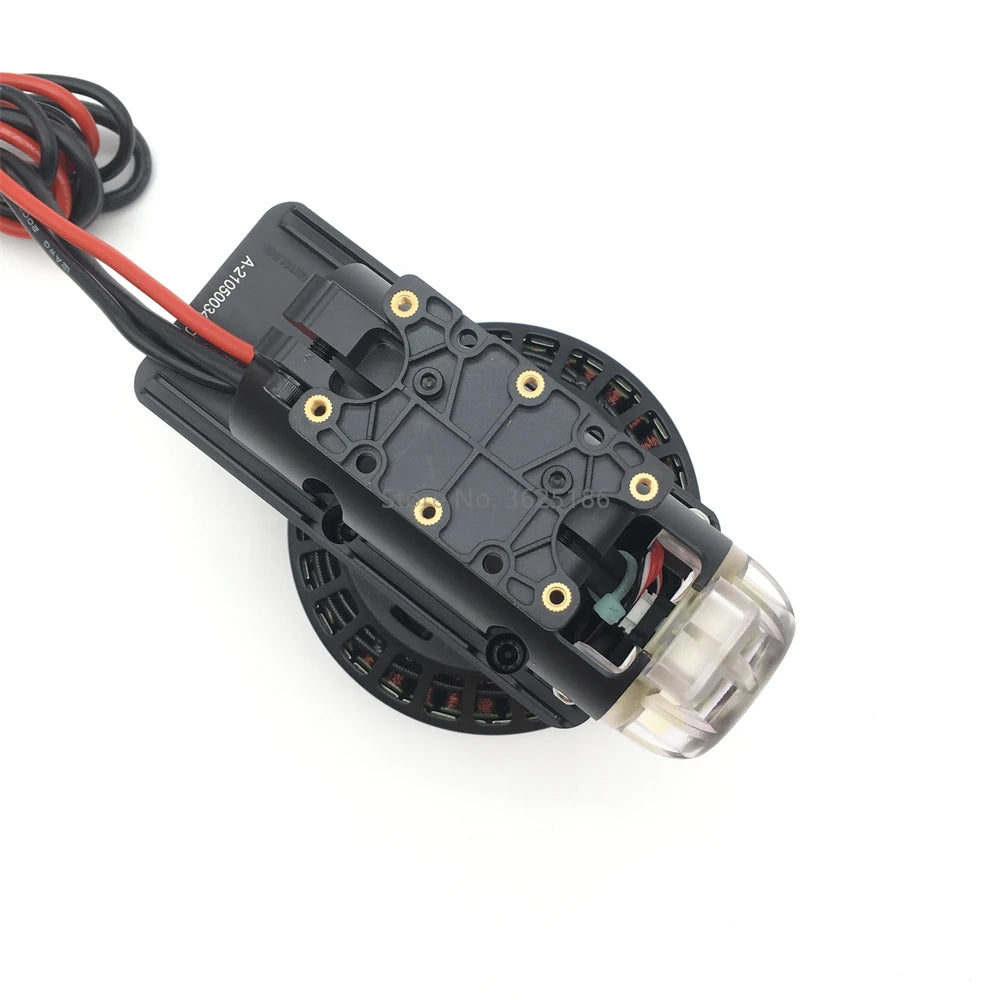

COMBO-XRotor Pro-X9 ブラシレス電源システムは、単軸 7 ～ 9.5kg の負荷に適応する植物保護電源システムです。 40mmカーボンファイバーチューブアームと一体化した一軸の最大引張力は19.2kgです。防水等級はIPX7です。雨水、殺虫剤、塩水噴霧、高温、砂や塵、衝撃、泥、土に対して耐性があります。 ESC FOCモーターPMSシステムは、リアルタイムのデータ送信だけでなく、電源投入時セルフチェック、電源投入時電圧異常保護、過電流保護、ロックアップ保護などの複数の保護機能を備えた最適化されたコンピューティングを備えています。

モデル	X9 パワー システム コンボ RTF (プロップは含まれません)
部品	30410030023 / 30410030024
最大推力	19.2kg/軸 (46V、海面)
推奨 LiPo バッテリー	12S リポ
推奨離陸重量	7 ～ 9.5kg/軸 (46V、海面)
製品重量 (ESC/モーター/プロップ)	1400g
防水評価	IPX7
動作温度	-20-55℃
モーター
ステータのサイズ	96*16mm
KV 評価	110KV
カーボンファイバーチューブの外径	φ40
ベアリング	輸入防水ベアリング
ESC
推奨 LiPo バッテリー	6-12S リポ
PWM 入力信号レベル	3.3V/5V (互換性あり)
スロットル信号周波数	50-500Hz
動作パルス幅	1100 ～ 1940 μs (固定またはプログラム不可)
最大。入力電圧	52.2V
最大。入力電流 (続き)	120 A (良好な放熱性)
最大。ピーク電流 (10s)	150 A (良好な放熱性)
BEC	いいえ
ノズル取り付け穴	φ40mm
推奨プロペラ
直径×ピッチ	34.7×11 インチ
重量	-

重要な注意;

• X9 シリーズは、 農業用途または物流輸送 向けに設計されています。農地。農業用 UAV は、高推力、高荷重、優れた耐食性と防錆性能を備えています。重いモーター・ESCを搭載しているため、空撮用UAVに比べて推力効果が低くなります。耐久性と長期信頼性を重視しています。対照的に、航空写真用 UAV は高い推力効果を特徴としています。植物保護用UAVよりも高い信頼性と安定性が求められます。軽量モーター / ESC のため、過酷な環境での使用はお勧めできません。
• オーダーメイドも可能です
