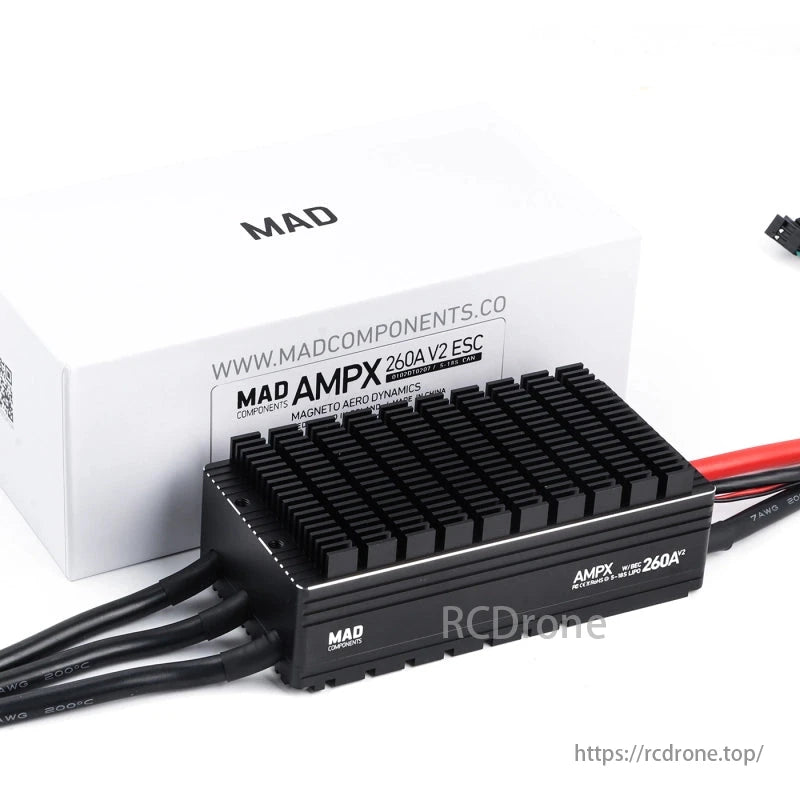

MAD AMPX 260A（5-18S）ドローンESC

の MAD AMPX 260A (5–18S) ドローン ESC は、要求の厳しいドローン推進システム向けに設計された高性能電子速度コントローラです。幅広い入力電圧範囲をサポートします。 5～18S （16V～60V）は、 連続電流260A、最大 300Aピーク電流高度な 32 ビット プロセッサと複数の安全保護機能を備えたこの ESC は、効率性と信頼性を兼ね備えており、堅牢なパフォーマンスと冗長性が求められる重量物マルチコプター、UAV、その他の高出力 RC アプリケーションに最適です。

---

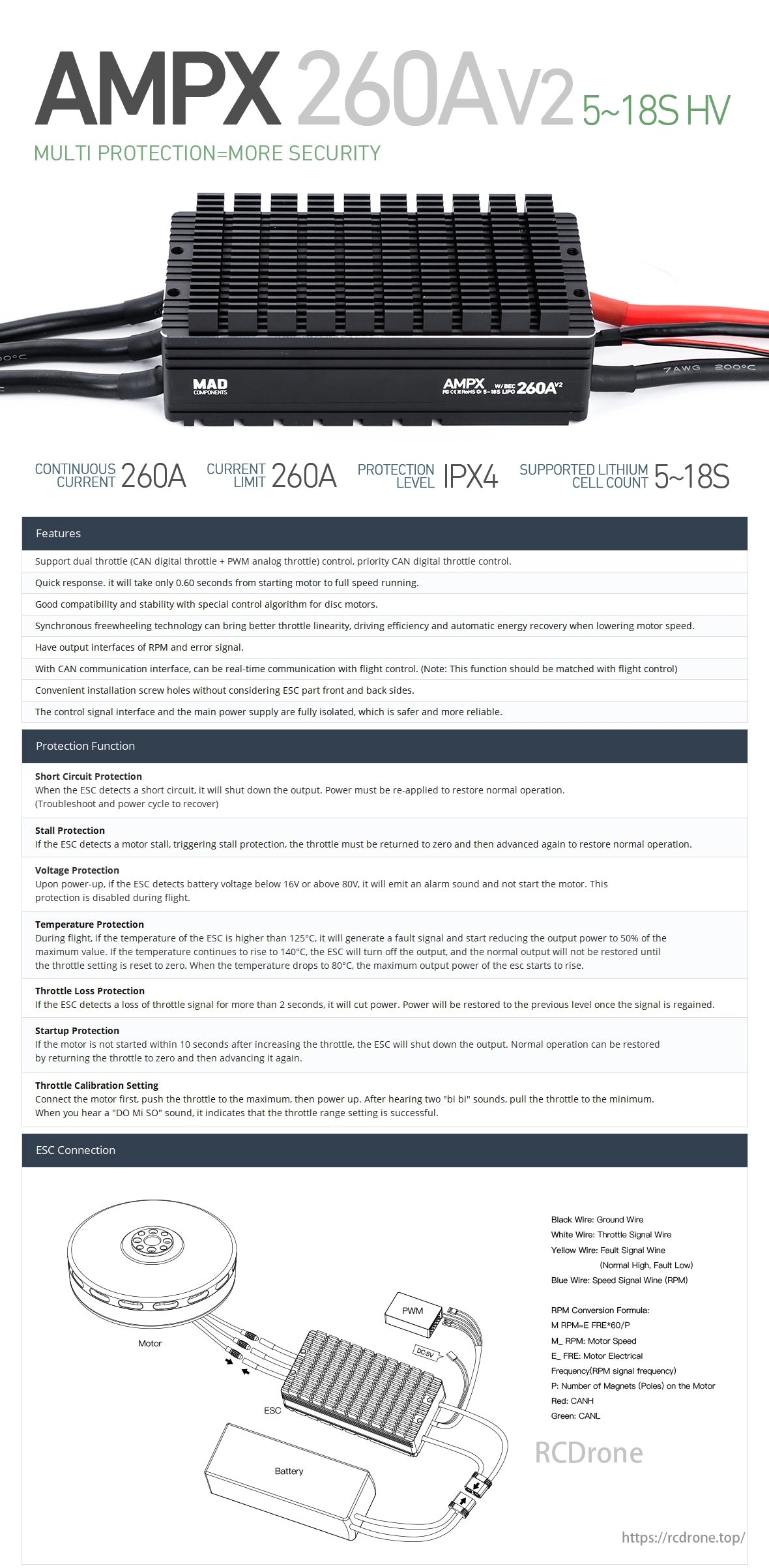

1. 主な特徴

1. 幅広い電圧入力

   • サポート 5～18S リポ (16V～60V) 高電圧電源要件を満たします。
   • 連続電流 260A、ピーク電流 300A により、重量物運搬ドローンや高速航空機に十分な電力を供給します。

2. 複数の保護メカニズム

   • 過電流保護: 電流が 300A を超えると自動的に電力出力を制限し、ハードウェアの損傷を防ぎます。
   • 過熱保護: ESC の温度が高すぎる場合に出力を低下させ、過酷な条件下でも安定した動作を保証します。
   • IPX4防水: 水しぶきや軽い湿気から保護し、雨天、霧天、湿気の多い環境での作業に適しています。
   • 短絡保護 そして 信号損失保護 信頼性と飛行の安全性をさらに向上します。

3. 高性能 32 ビット プロセッサ

   • 最新の 32 ビット MCU を採用し、応答速度が速くなり、モーター制御がより正確になります。
   • 最適化されたアルゴリズムにより、モーターの起動がよりスムーズになり、動作が安定します。必要に応じてファームウェアのアップグレードをサポートします。

4. 堅牢な構造と放熱性

   • 慎重に設計されたヒートシンクと金属製の筐体は熱を効果的に放散し、高電流負荷下でも安全で安定したパフォーマンスを保証します。
   • 全体の寸法は約 93.5 × 78 × 32 ミリ 重量は約 420グラムコンパクトなサイズと効率的な冷却を両立しました。

5. 簡単なインストールと接続

   • 便利な端子設計により、電源およびモーター リードのさまざまなワイヤ ゲージがサポートされます。
   • 複数のインターフェース オプション (信号線、電源リード) により、主流のフライト コントローラーや電源システムとのシームレスな統合が可能になります。

---

2. V2.0のハイライト

強化された機能とより柔軟なフライトコントローラーの操作を求めるユーザーには、 V2.0 缶 バージョン。オリジナル モデルの実証済みのパフォーマンスと安全機能を基に、V2.0 では次の機能が追加またはアップグレードされています。

1. デュアルスロットルコントロール

   • RPM制御 + CAN制御: フライト コントローラーの要件に応じてモードを切り替えたり組み合わせたりすることで、より正確で効率的なモーター速度制御が可能になります。

2. ファームウェアのアップグレード可能性

   • 専用インターフェースまたは CAN バス経由のファームウェア更新をサポートし、最新の機能とセキュリティ パッチにアクセスできます。

3. BEC出力

   • 統合された 5V/200mA BEC 出力は小型の外部デバイス (受信機やセンサーなど) に電力を供給し、システムの複雑さと配線を軽減します。

4. 過負荷保護

   • 無制限の自動再起動: 過負荷または予期しないエラーが発生した場合、ESC は自動的に再起動し、通常の動作を迅速に回復します。

5. リアルタイムCAN通信

   • CAN 経由でフライト コントローラーにリアルタイム データ (電圧、電流、温度、動作状態) を提供します。これにより、FC はパフォーマンスを監視して障害を検出できるため、全体的な安全性とインテリジェントな制御が向上します。

---

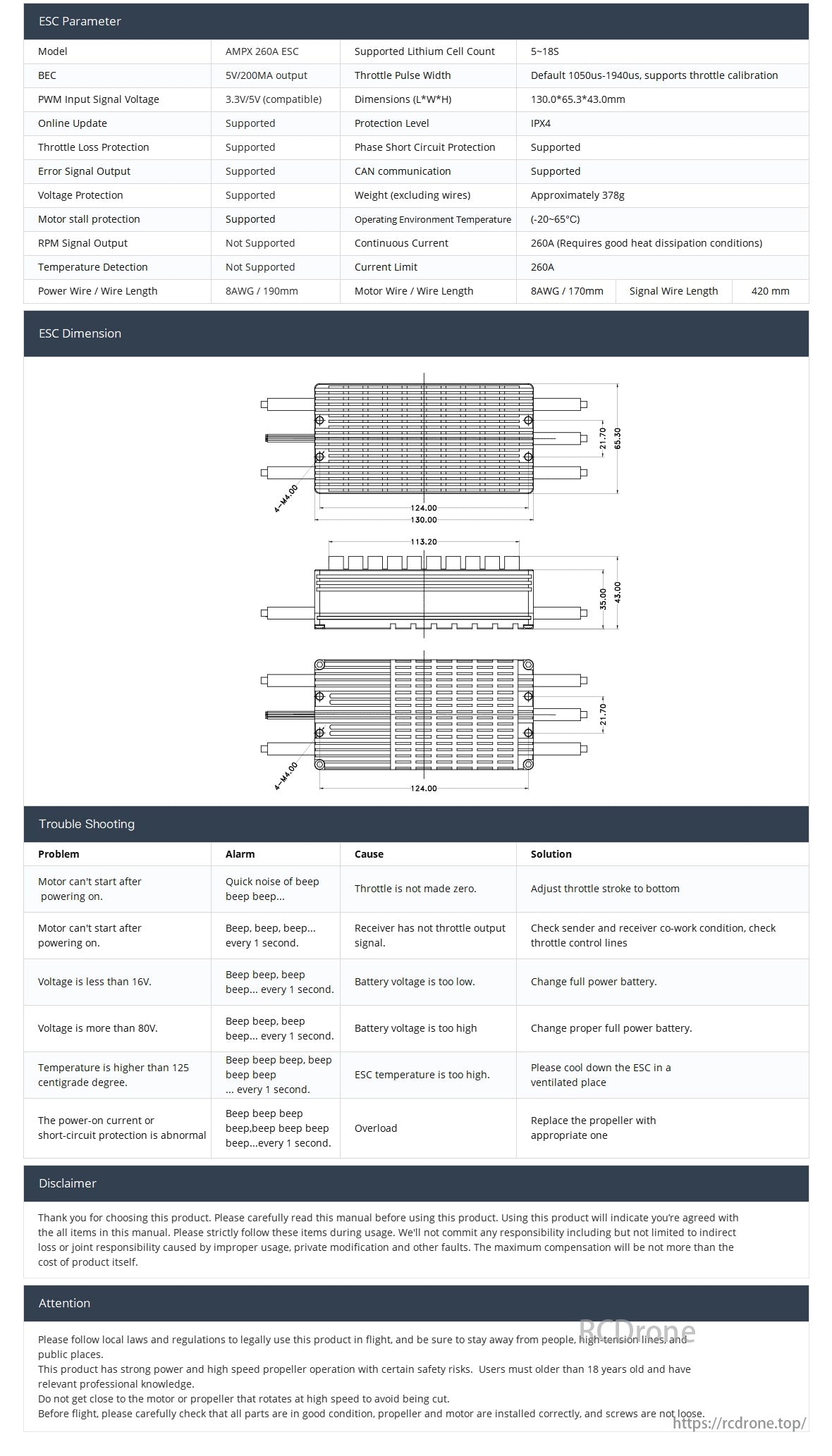

3. 技術仕様

• モデル: 狂った AMPX 260A ESC
• サポートされているLiPoセル: 5～18S (16V～60V)
• 連続電流: 260A
• ピーク電流: 300A (持続時間は周囲の条件と冷却によって異なります)
• 保護等級: IPX4
• 動作周波数: モーターとFCの要件に基づいて構成可能
• 制御モード: PWM/CAN (V2.0)
• BEC出力: 5V/200mA (V2.0のみ)
• 寸法: 約93.5 × 78 × 32 mm
• 重さ: 約420グラム
• 信号線の長さ: バージョンとインターフェースによって異なりますが、通常は200～420 mmです（実際の製品を参照）

---

4. トラブルシューティング

1. 電源投入後にモーターが反応しない

   • 電源コード、信号線、バッテリー電圧が正しく接続されているかどうかを確認します。
   • ESC、フライト コントローラー、モーターのパラメーターが適切に一致していることを確認します。

2. モーターの動作が不安定または振動する

   • プロペラとモーターシャフトがしっかりと取り付けられていることを確認してください。
   • ESC ファームウェアを更新するか、ESC 設定を調整して制御パラメータを最適化します。

3. ESCの過熱または自動電力削減

   • 冷却を改善するか、動作負荷を減らし、最大電流で長時間動作させないでください。
   • モーター/プロペラの選択が ESC の容量に適していることを確認します。

4. CAN 通信の問題 (V2.0 のみ)

   • フライト コントローラーと ESC 間の適切な CAN 配線とピン配置を確認します。
   • ファームウェアのバージョンとフライトコントローラーの互換性を確認します。

---

5. 注意事項と免責事項

1. インストール前

   • 製品マニュアルをよく読み、ドローンおよび電子機器に関する現地の法律や規制を遵守してください。
   • モーター、プロペラ、フライト コントローラー、その他のコンポーネントがしっかりと取り付けられていることを確認します。すべてのネジがしっかりと締まっていることを確認します。

2. 操作中

   • ESC の定格電圧/電流範囲を超えないでください。
   • 極端に高温、多湿、または過酷な環境で長時間にわたって全負荷で動作させることは避けてください。
   • 保管してください ESC 子供の手の届かない場所に保管し、操縦者が安全な飛行方法を熟知していることを確認してください。

3. 免責事項

   • この製品を使用することで、固有のリスクを完全に理解し、受け入れたことになります。
   • 製造元は、不適切な取り付け、使用、または改造によって生じた直接的または間接的な損害については一切責任を負いません。
   • この製品の最終的な解釈および権利は MAD に帰属します。
