Mad Foc IGBT 30A 80-440VドローンESC

概要

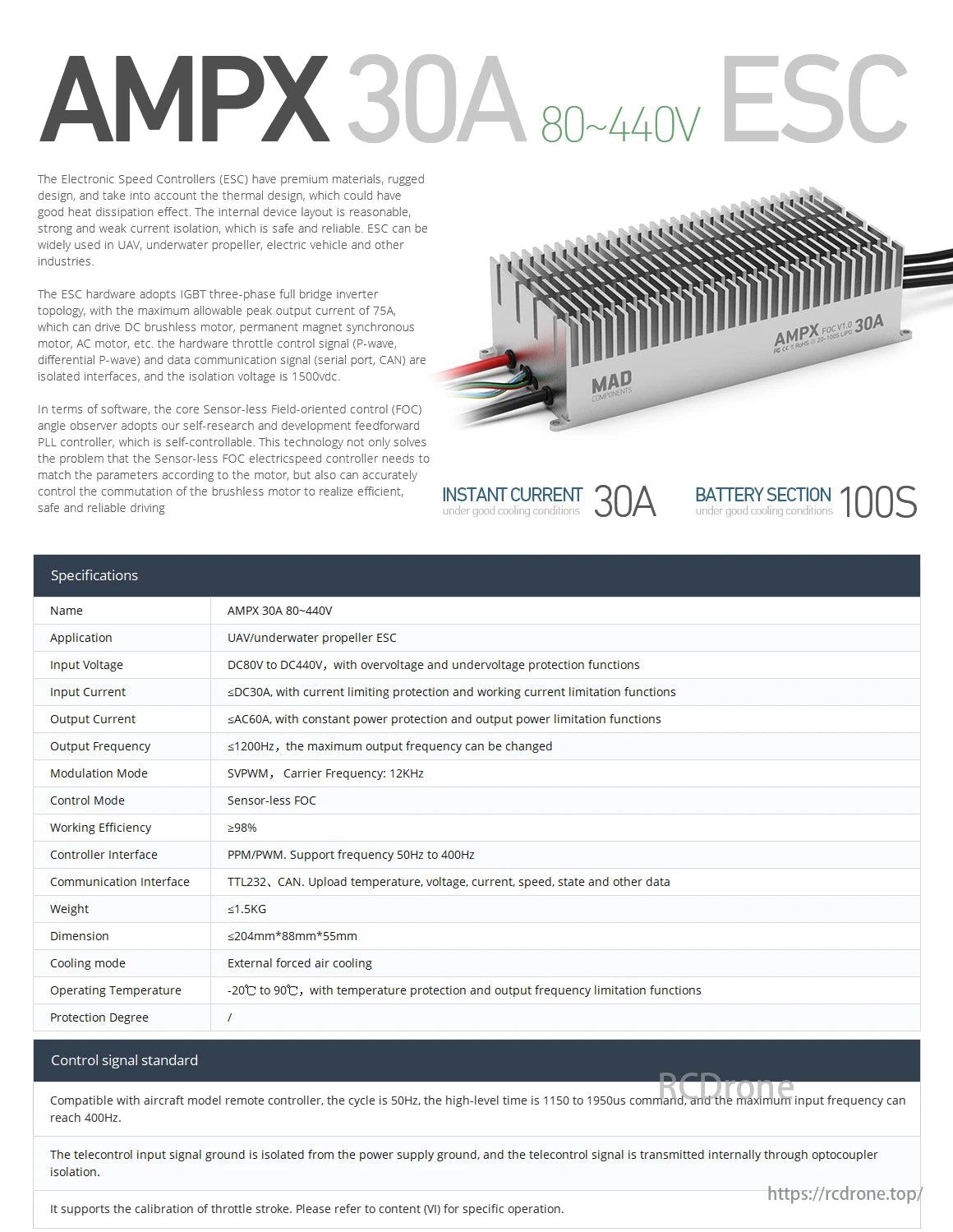

の 狂った AMPX 30A 80-440V ESC 高性能です 電子スピードコントローラー（ESC） 大型マルチローター、UAV、その他の要求の厳しい用途向けに設計されています。 IGBT三相フルブリッジインバータ技術このESCはサポートしています センサーレスフィールド指向制御 (FOC) 正確なモーター性能を実現します。 ピーク出力電流75A そして 80V～440Vの入力電圧をサポートこのコントローラーは高出力推進システム用に構築されています。 高度な熱管理、電流制限、過電圧/低電圧保護 安定性と長寿命を確保し、プロフェッショナルおよび産業用ドローンの用途に最適です。

主な特徴

• 幅広い電圧互換性: サポート DC80V～DC440V 過電圧および低電圧保護機能を内蔵しています。
• 高効率: 98%以上の効率エネルギー損失を最小限に抑えます。
• 安定性のためのFOC制御: センサーレスフィールド指向制御 (FOC) 最適なパフォーマンスとリアルタイムのモーター適応を実現します。
• 強力な出力: 配信 連続30A電流 そして 最大60Aの出力電流 スマートな電力管理機能を搭載。
• 柔軟な周波数範囲: 最大出力周波数をサポート 1200Hz、調整可能な制限付き。
• 複数の通信インターフェース: CAN、TTL232、PWM/PPM のサポート テレメトリ、制御、リアルタイム監視用。
• 堅牢な冷却システム: 外部強制空冷 持続的な高負荷操作向け。
• 保護メカニズム: 含まれるもの 過電圧、低電圧、過熱、スロットル検出 システム障害を防ぐためです。

仕様

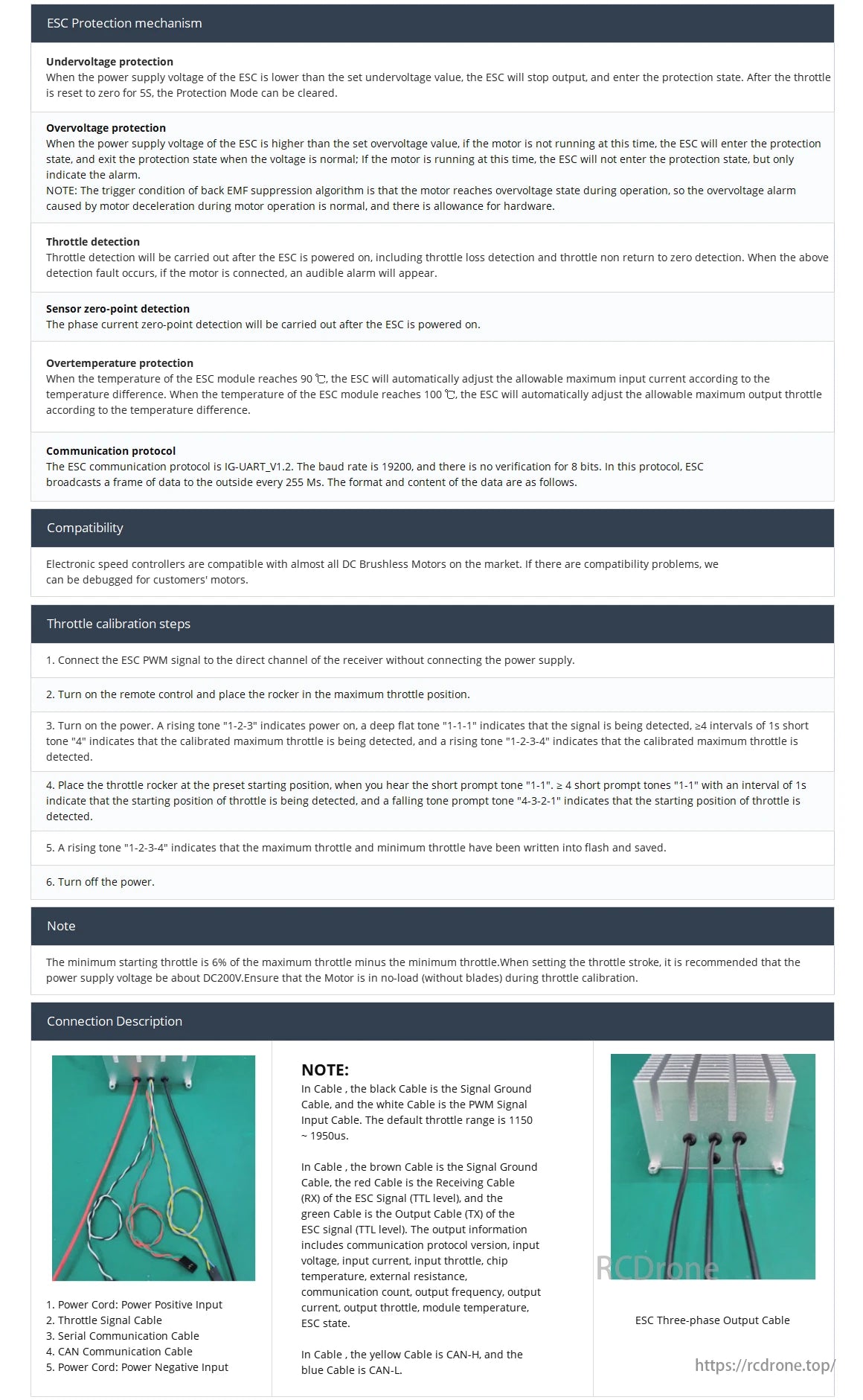

ESC保護メカニズム

• 低電圧保護: 電圧が閾値を下回ると自動的に出力を停止します。
• 過電圧保護: 電圧スパイクから保護し、モーターによる過電圧が発生した場合に制御された減速を可能にします。
• スロットル検出: スロットル信号を監視し、制御不能による意図しない加速を防止します。
• センサーゼロ点検出: 起動時に正しい位相調整を保証します。
• 過熱保護: 過熱を防ぐために電流と出力を動的に調整します。

スロットルキャリブレーション手順

1. ESC PWM信号を受信機に接続します。
2. リモコンをオンにして、スロットルを最大に設定します。
3. ESC の電源を入れ、キャリブレーション音が鳴るまで待ちます。
4. スロットルを開始位置に設定し、キャリブレーション音を確認します。
5. ESC は最大および最小のスロットル設定を保存します。
6. ESCの電源をオフにします。

ESCの接続と配線

• 電源ケーブル:
  • 赤: 正電源入力
  • 黒: 負電源入力
• 信号ケーブル:
  • 白: PWM信号入力
  • 茶色: 信号グランド
  • 緑と赤: TTL通信RX/TX
  • イエロー＆ブルー: CAN-H / CAN-L

推奨モーターとプロペラの組み合わせ

AMPX 30A ESC は、高級素材、頑丈な設計、優れた放熱性を特徴としています。ピーク出力電流 75A の IGBT 三相フルブリッジ インバータ トポロジを採用しています。センサーレス FOC 技術により、効率的な制御が保証されます。仕様には、入力電圧 DC80V-440V、瞬間電流 30A、バッテリー セクション 100S、動作効率 ≥98% が含まれます。

ESC 保護メカニズムの詳細には、低電圧、過電圧、スロットル検出、センサー ゼロ ポイント、過熱保護が含まれます。通信プロトコルは IG-UART_V1.2 で、ボー レートは 19200 です。ESC はほとんどの DC ブラシレス モーターと互換性があります。スロットルのキャリブレーション手順には、PWM 信号の接続、最大および最小スロットルの設定、設定の保存が含まれます。

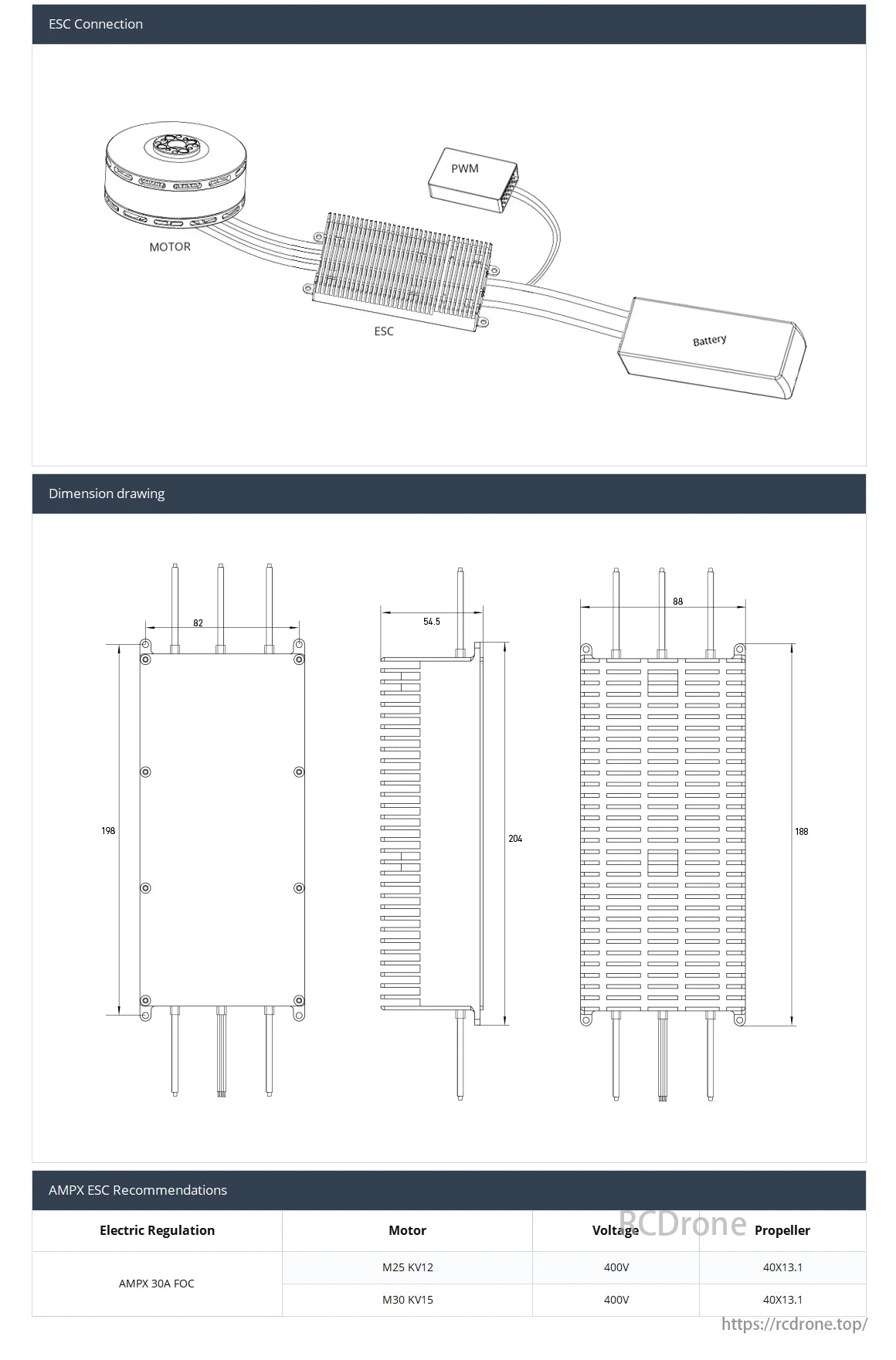

ESC 接続図には、モーター、PWM、ESC、バッテリーが含まれます。寸法図にはサイズが指定されています。AMPX ESC の推奨事項には、電気調整、モーターの種類、電圧、プロペラのサイズが記載されています。
