仕様
ブランド名: NoEnName_Null
原産地: 中国本土
素材: フォーム
推奨年齢: 14+歳
使用: 乗り物とリモコンのおもちゃ
ion TRIVER mini VTOL は垂直離着陸用固定翼です。ファイターの安全性と実用性を継承しています。 MFE チームは、飛行安定性、パワー構成、クイックリリースの分野で繰り返し磨きをかけるために最善を尽くしました。
主な仕様: Makeflyeasy Striver VTOL ドローンは、翼幅 2100 mm、最大離陸重量約 7.44 kg を特徴とし、EPO、EVA、カーボンファイバー、エンジニアリング プラスチックなどの素材を使用しています。

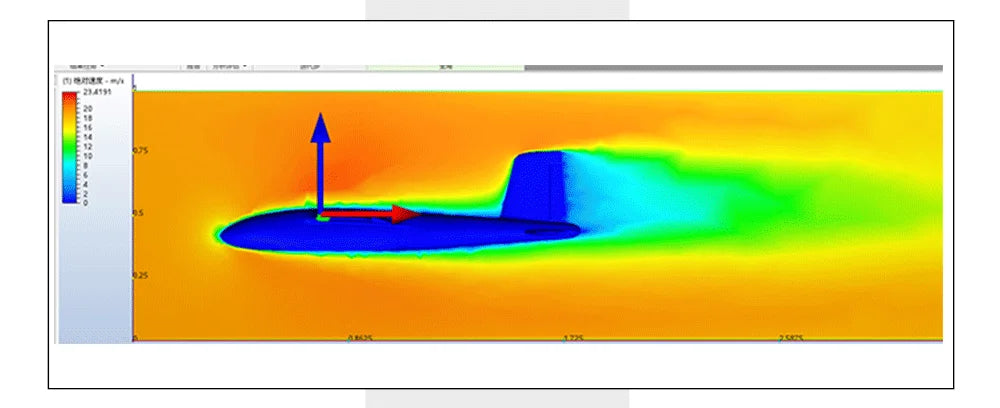

Striver mini VTOLは全体的に流線型の形状を採用しています。揚力の増加により大幅に低減され、飛行効率が高くなります。

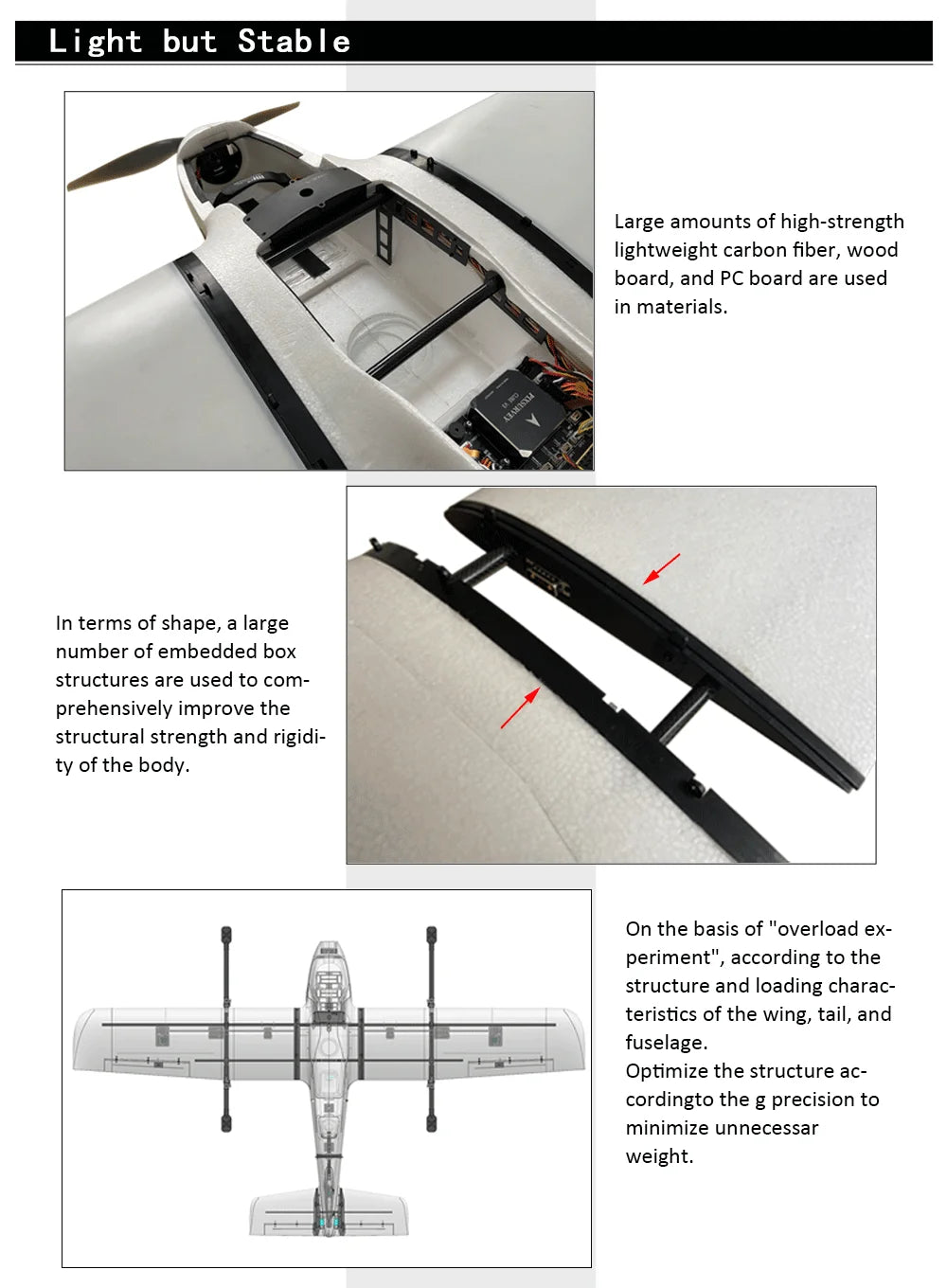

埋め込まれたボックス構造は、過負荷実験に基づいた設計を通じて、航空機本体の構造強度と剛性を包括的に強化します。

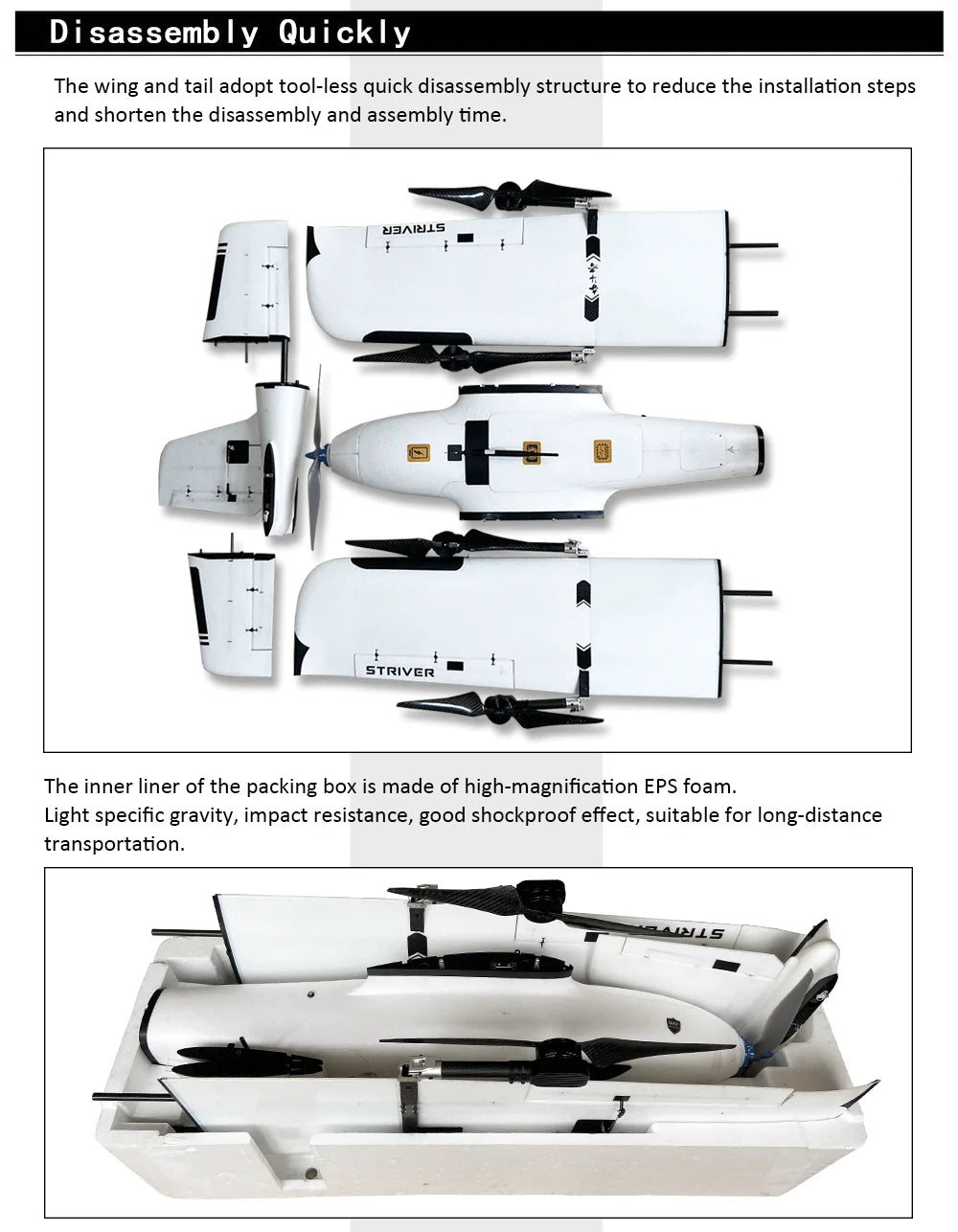

固定翼 UAV は、翼と尾翼に工具不要の迅速な分解設計を採用しており、取り付け手順を減らし、組み立て時間を短縮できます。さらに、梱包箱の内側の内張りは高倍率 EPS フォームで作られています。

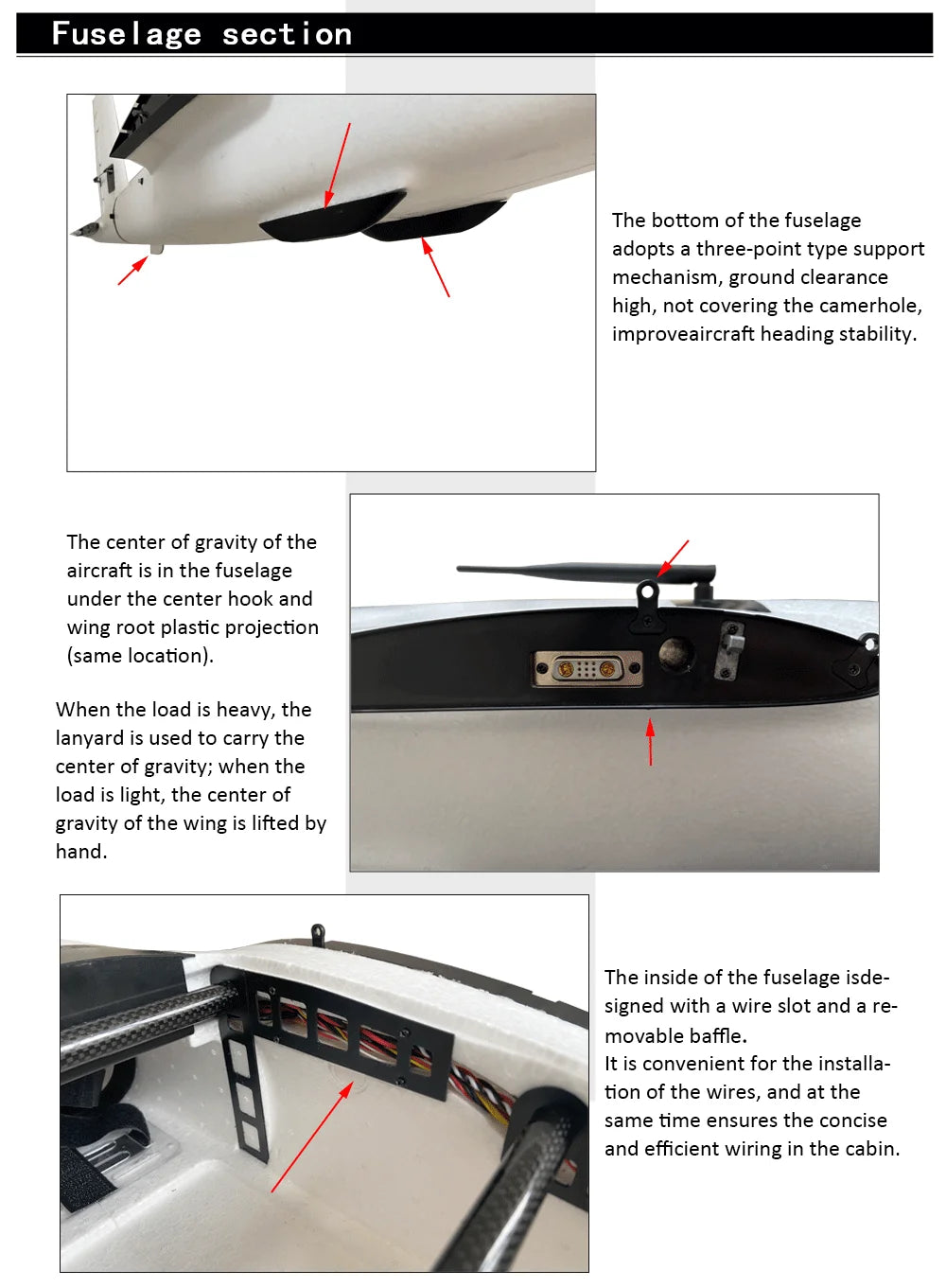

胴体の内部設計には、ワイヤー スロットと取り外し可能なバッフルが備わっており、ワイヤーの取り付けが簡単で、キャビン内のケーブル配線が簡潔かつ効率的です。
ミシン頭部のモーターベースには耐衝撃性に優れたPCアロイ樹脂を採用しています。さらに、ESC (エレクトロニック スピード コントローラー) は、サポートされる最大サイズ 71mm x 38mm の統合設計を特徴としています。

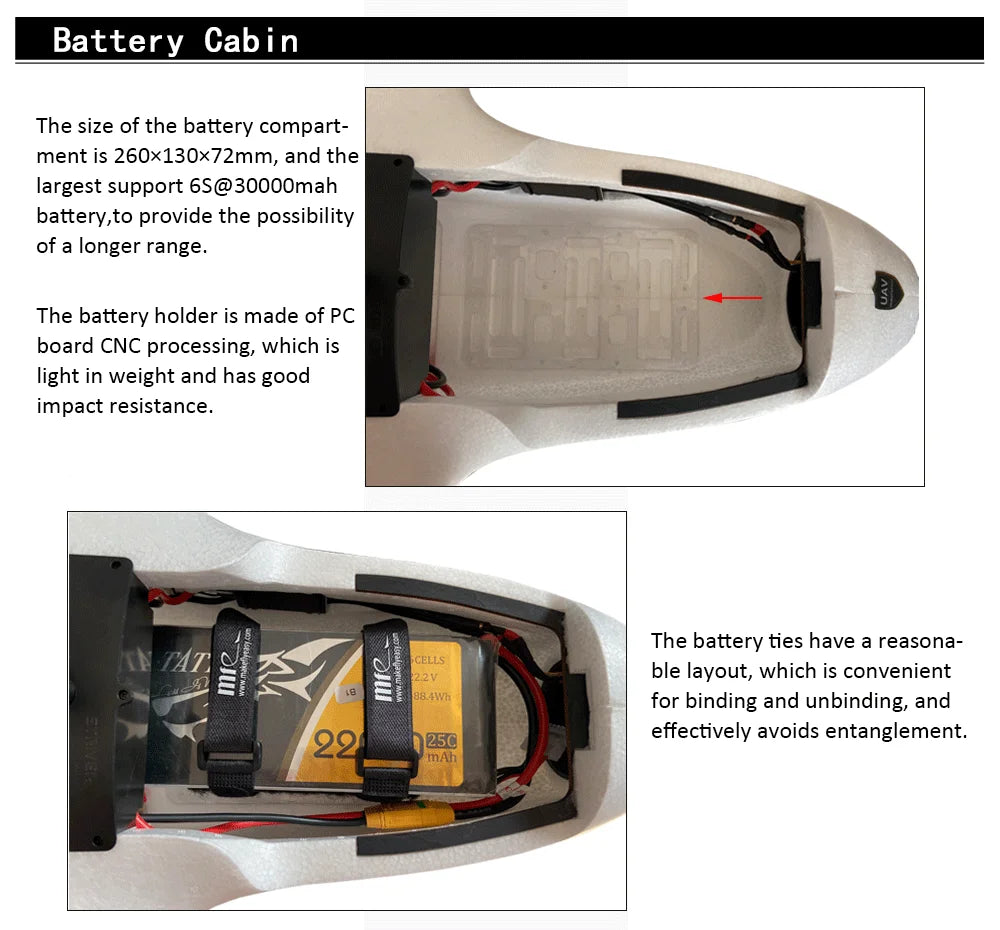

バッテリー ホルダーは軽量 PC 基板から作られ、CNC 加工によって精密に機械加工されており、優れた耐衝撃性を備えています。セルの配置が合理的に設計されており、結合・結合解除が容易です。

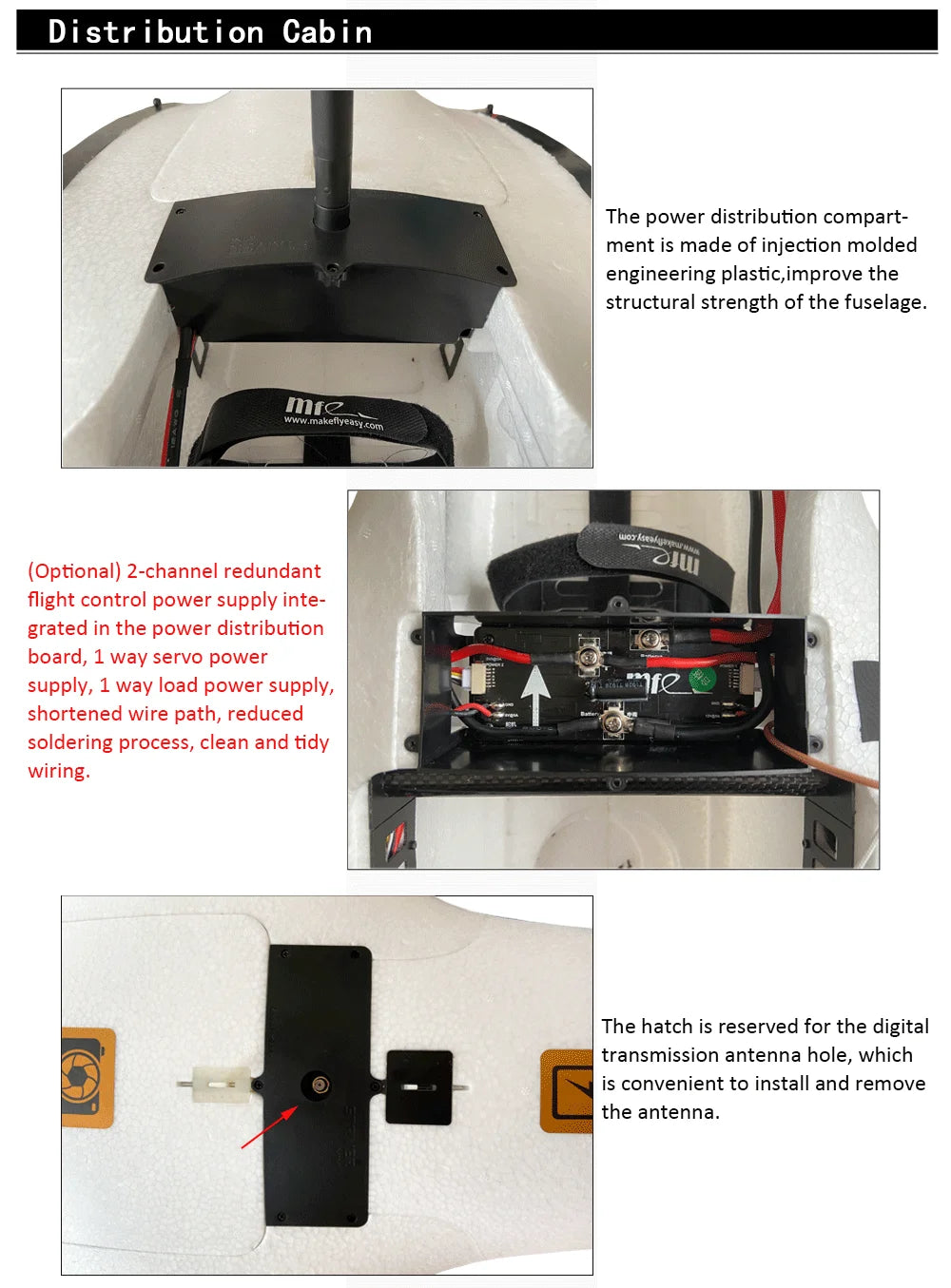

この VTOL ドローンのハッチは、取り外し可能なデジタル送信アンテナを収容できるように設計されており、必要に応じて簡単に取り付けまたは取り外しができます。
補助カーボンファイバーチューブは工具不要のクイックリリース機構を備えており、より重いペイロードを楽に積み込むことができます。

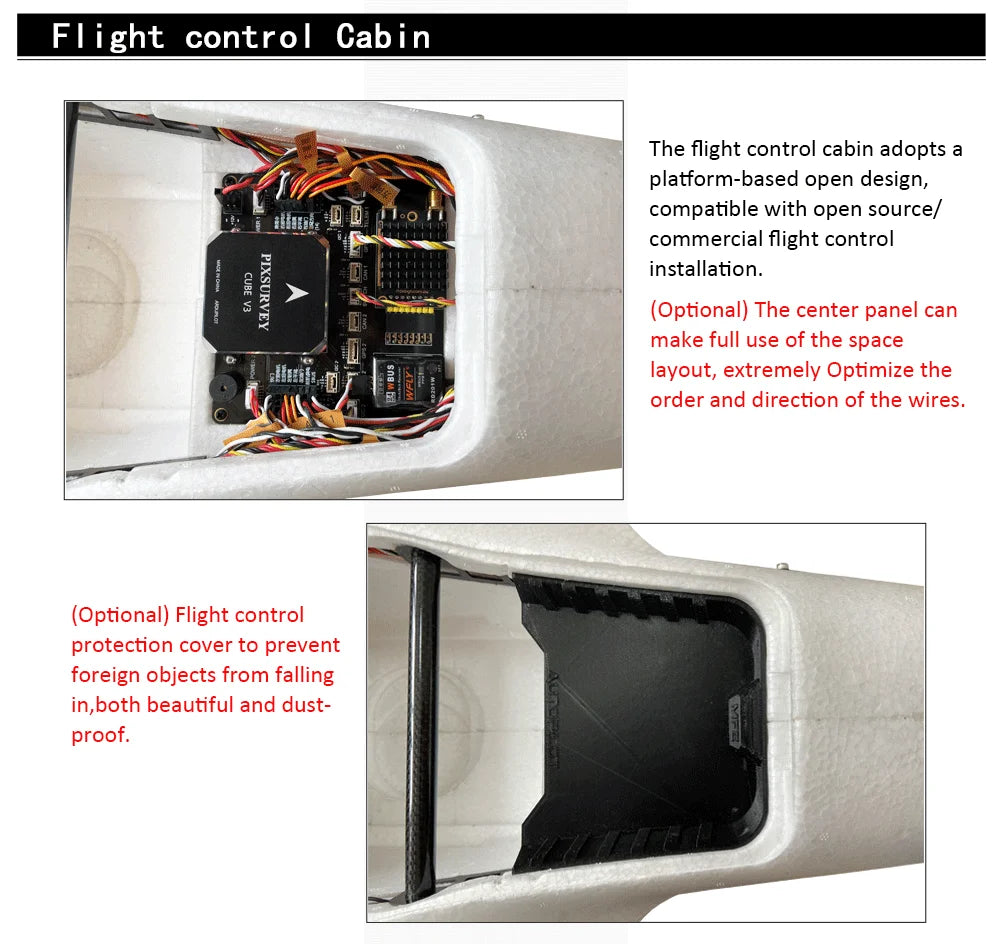

この航空機は、飛行制御キャビンのオープン プラットフォーム設計を特徴としており、オープンソースおよび商用飛行制御システムの両方とのシームレスな統合を可能にします。中央パネルはレイアウト スペースの使用を最適化し、ワイヤの構成と方向を合理化して効率を高めます。

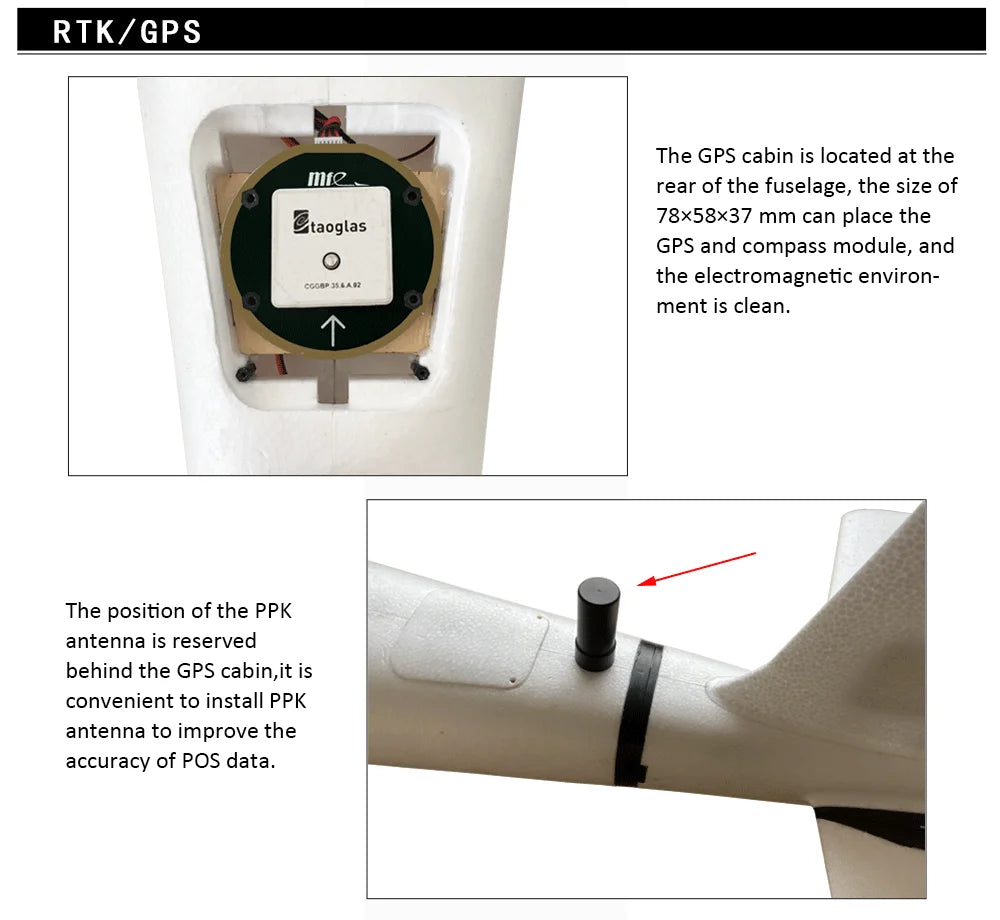

PPK アンテナの位置は GPS モジュール コンパートメントの後ろに確保されているため、取り付けが簡単で、測位 (POS) データの精度が向上します。

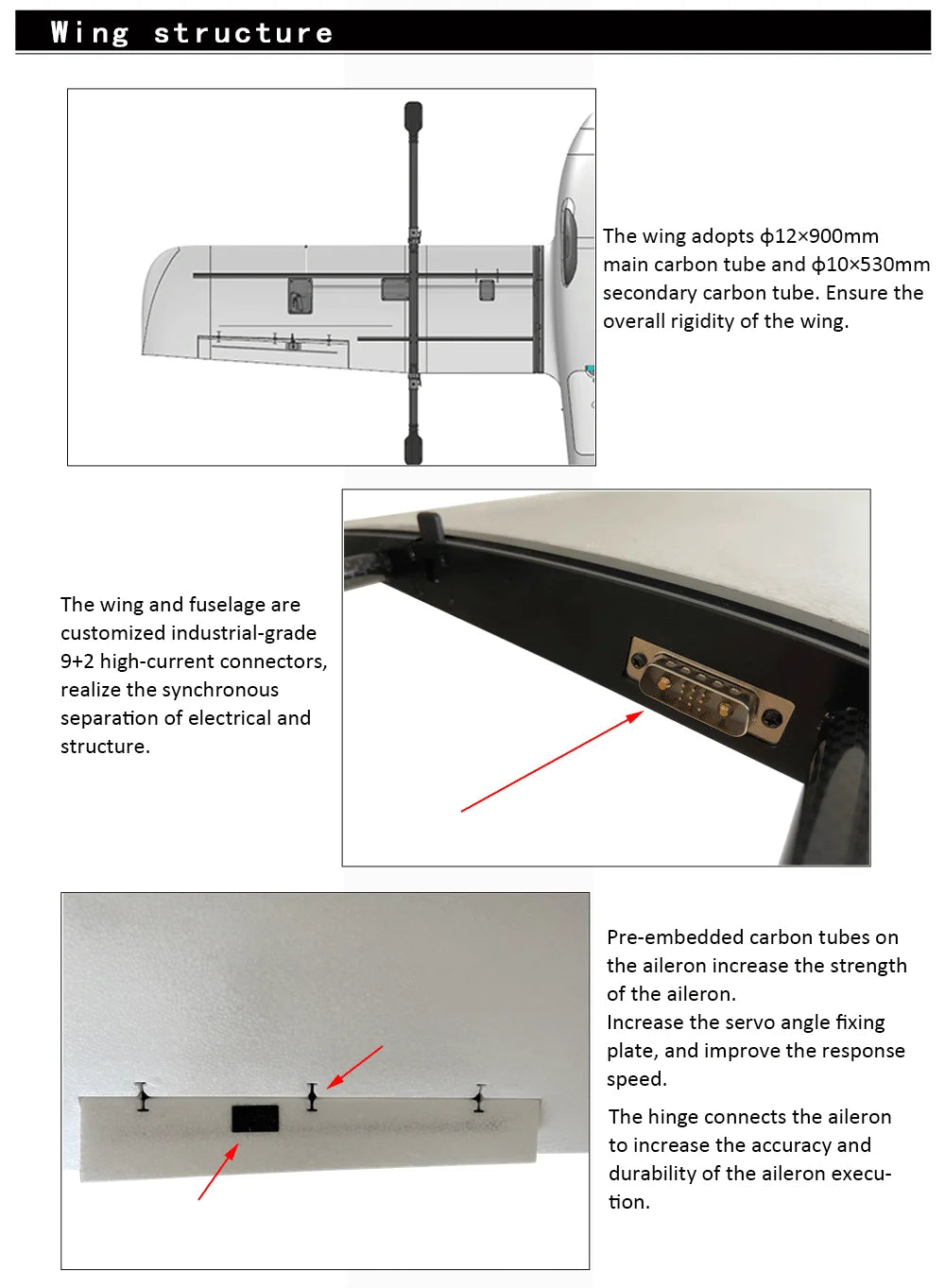

この航空機は、カスタマイズ可能な工業用グレードの 9 ピン + 2 ピンの高電流コネクタを機体に備えています。さらに、エルロンを接続するヒンジにより、飛行実行の精度と耐久性の両方が向上します。

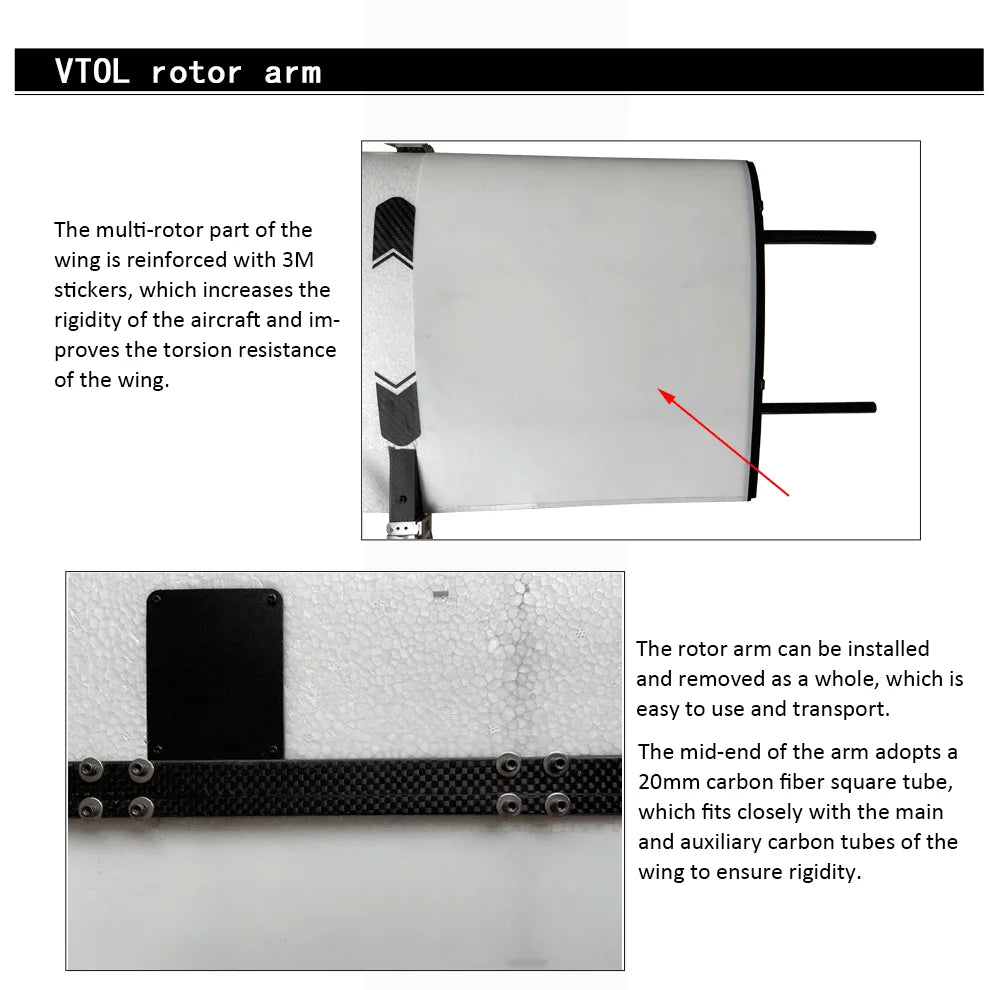

VTOL ローターアームは 3M ステッカーによる補強構造を採用し、剛性を高めています。アームには 20mm のカーボンファイバー角チューブが組み込まれており、翼の主カーボンチューブと補助カーボンチューブに正確にフィットし、強固な一体構造を実現しています。

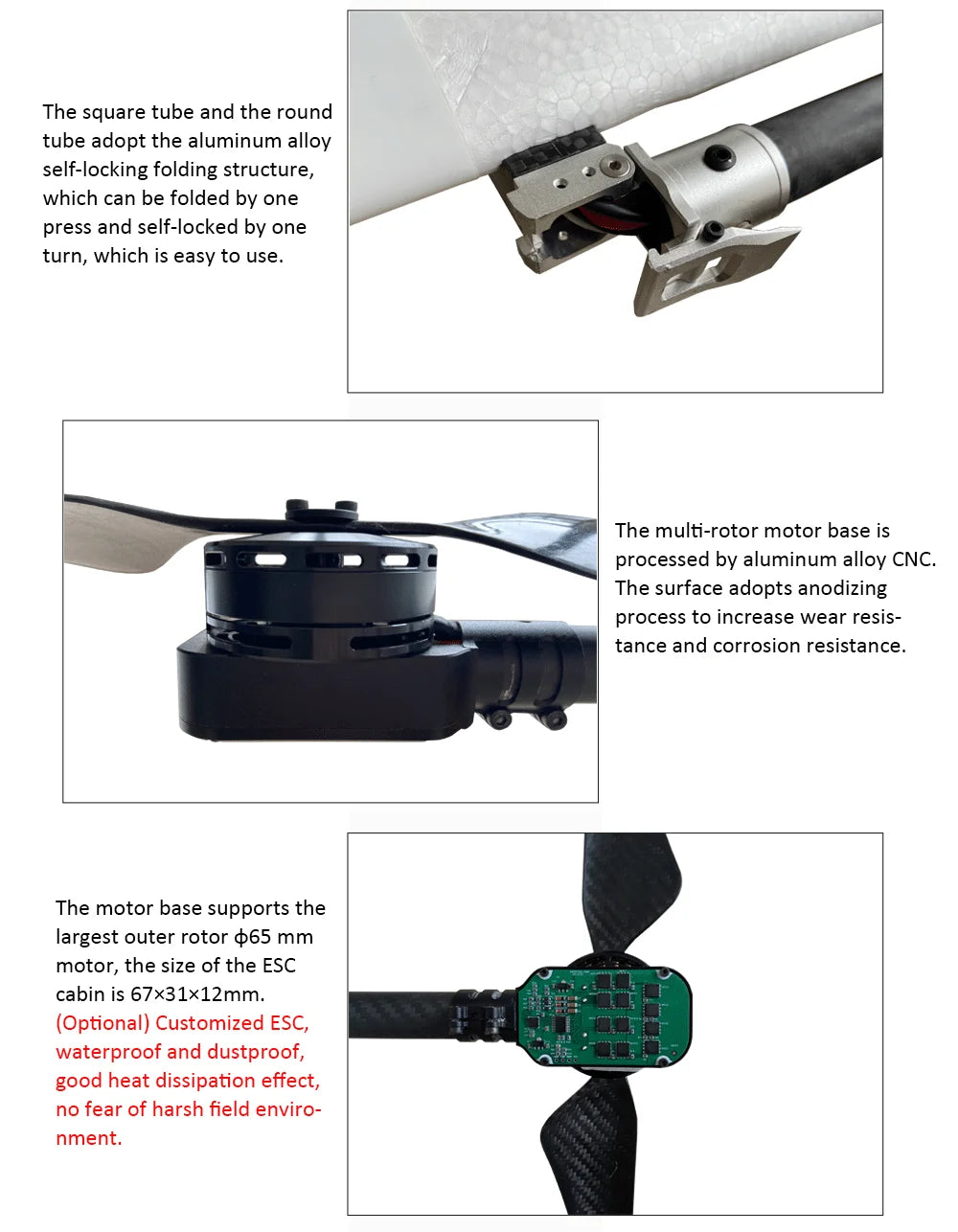

航空機のフレームは、アルミニウム製の角筒と丸筒の両方で構成される革新的な折りたたみ機構を備えており、1 回押すだけで素早く展開し、所定の位置にしっかりとロックできます。さらに、表面に陽極酸化処理を施し、耐摩耗性、耐腐食性を向上させています。

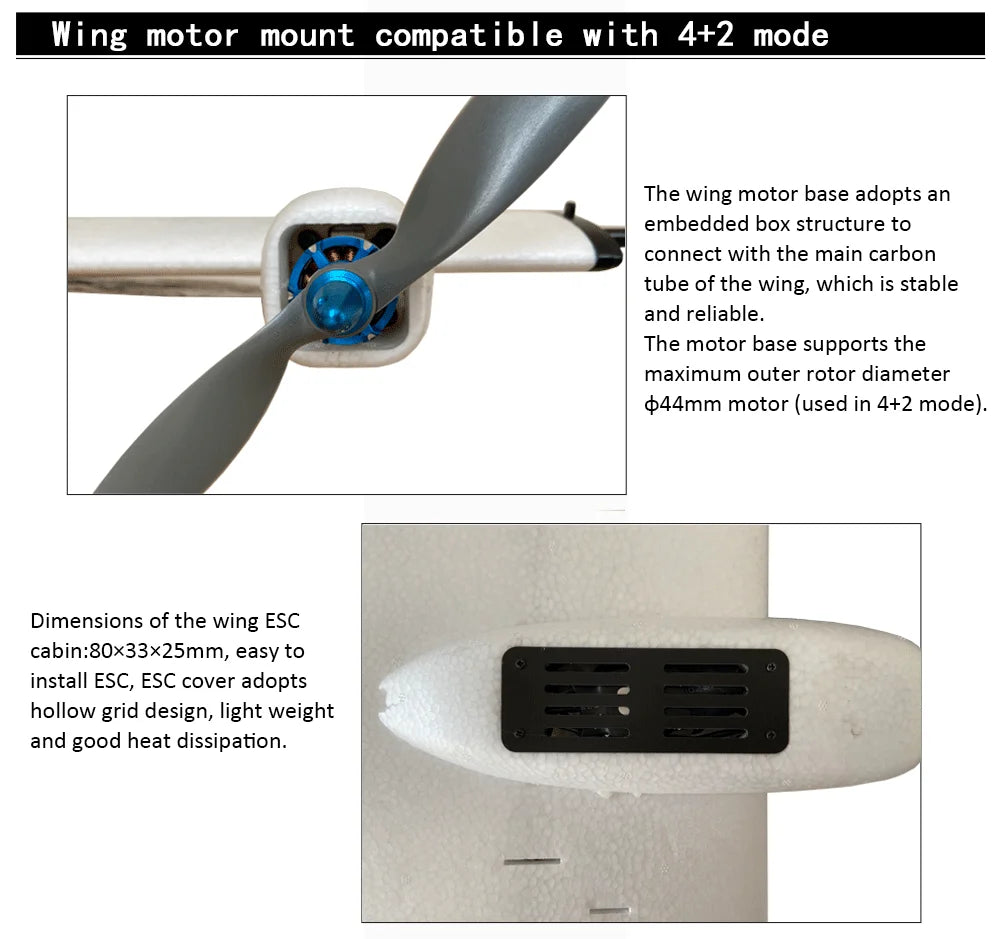

翼モーター ベースは、メインのカーボンファイバー翼構造にしっかりと接続する一体型の箱型デザインを特徴としています。この構成により、最大直径 44 mm のアウターローターの取り付けが可能になります。
Striver VTOL ドローンは、エルロン サーボ キャビンが翼の中心に配置され、効率的な ESC ワイヤーの取り付けを可能にする革新的な設計を特徴としています。さらに、対気速度計モジュールがキャビンに統合され、動圧チューブの長さを最小限に抑えています。
金メッキの 9 ピン コネクタは、尾翼と胴体の間の機械的および電気的接続を同期させ、必要に応じてシームレスな分離を可能にします。垂直尾翼サーボは簡単に取り外して再組み立てできるため、メンテナンスや交換が容易です。

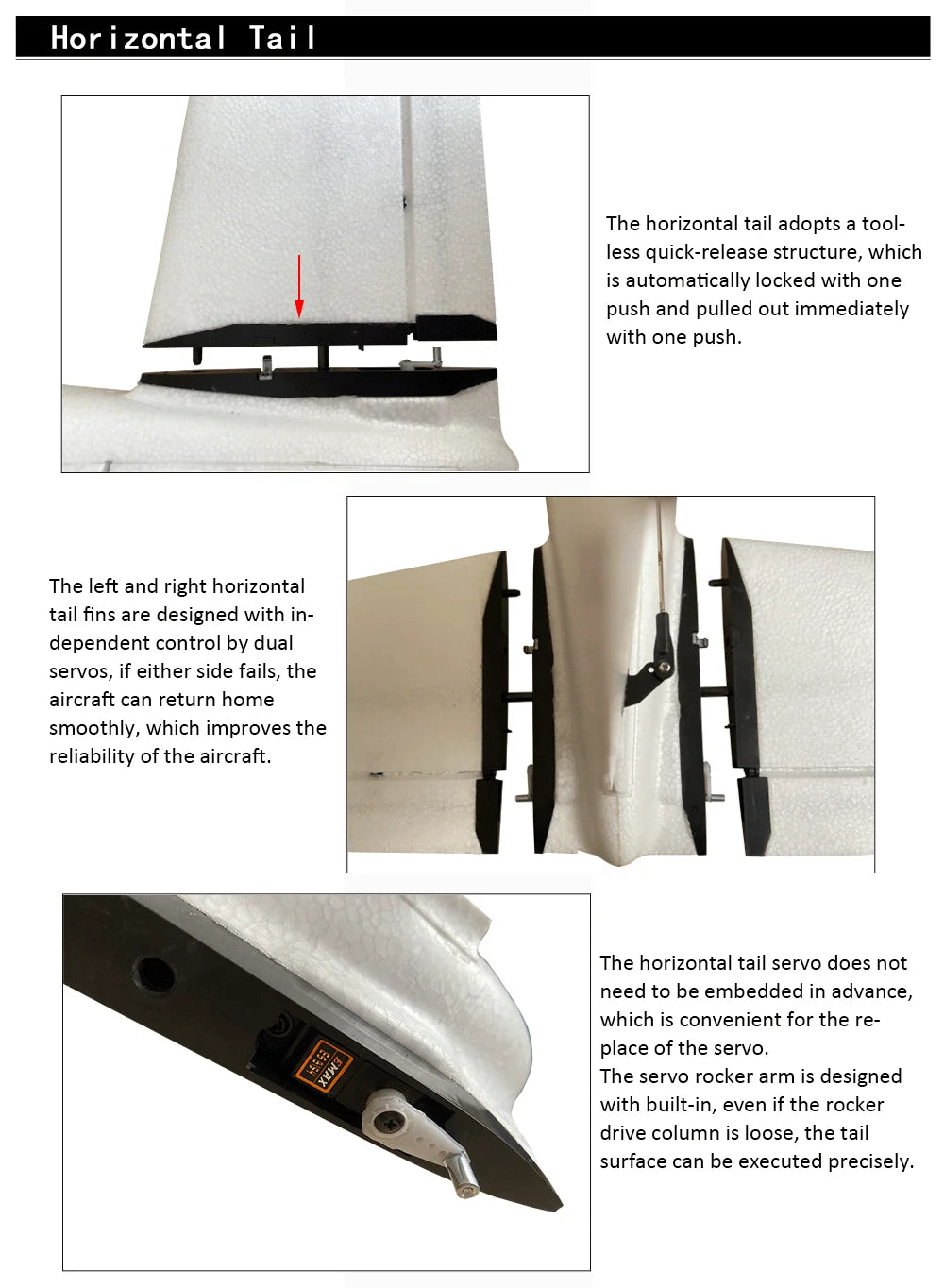

水平尾翼は、工具不要のクイックリリース設計を採用しており、ワンプッシュで確実にロックされます。左右の水平尾翼にはデュアルサーボによる独立した制御システムを搭載。

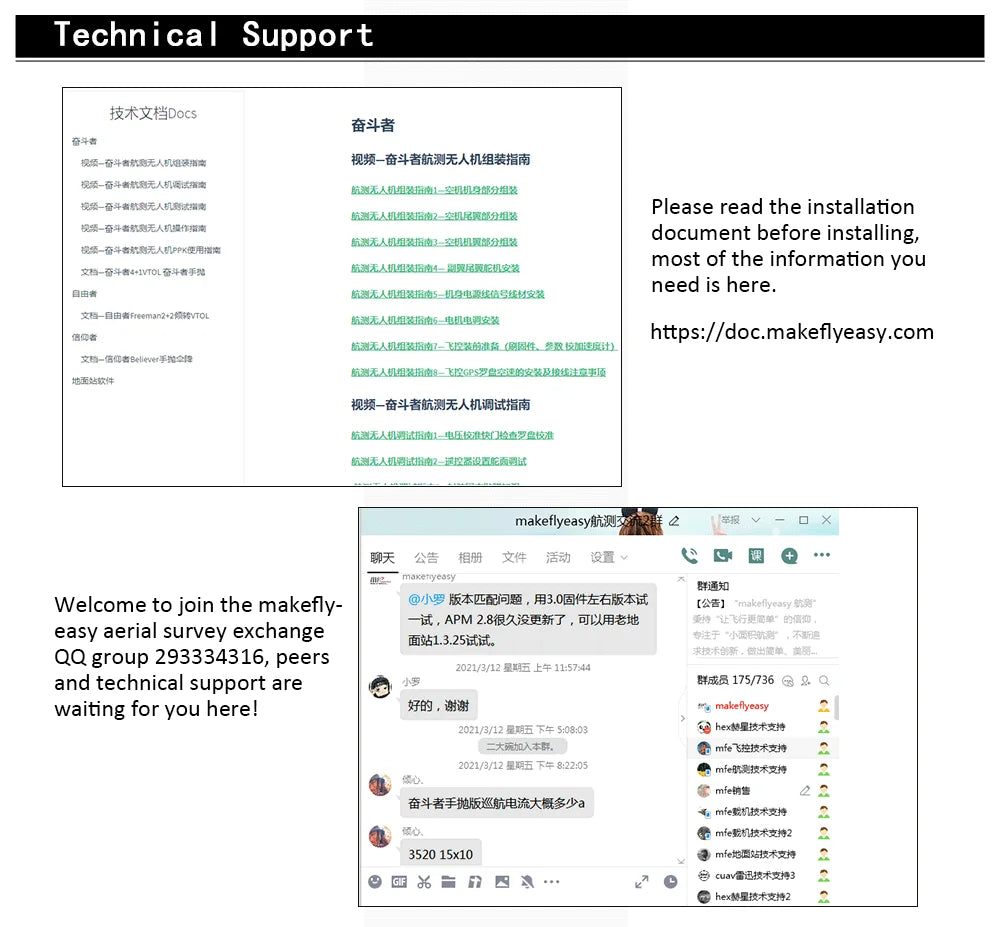

製品情報: Makeflyeasy Striver VTOL バージョンをインストールする前に、このドキュメントを参照してください。必要な情報のほとんどはこの中に含まれています。

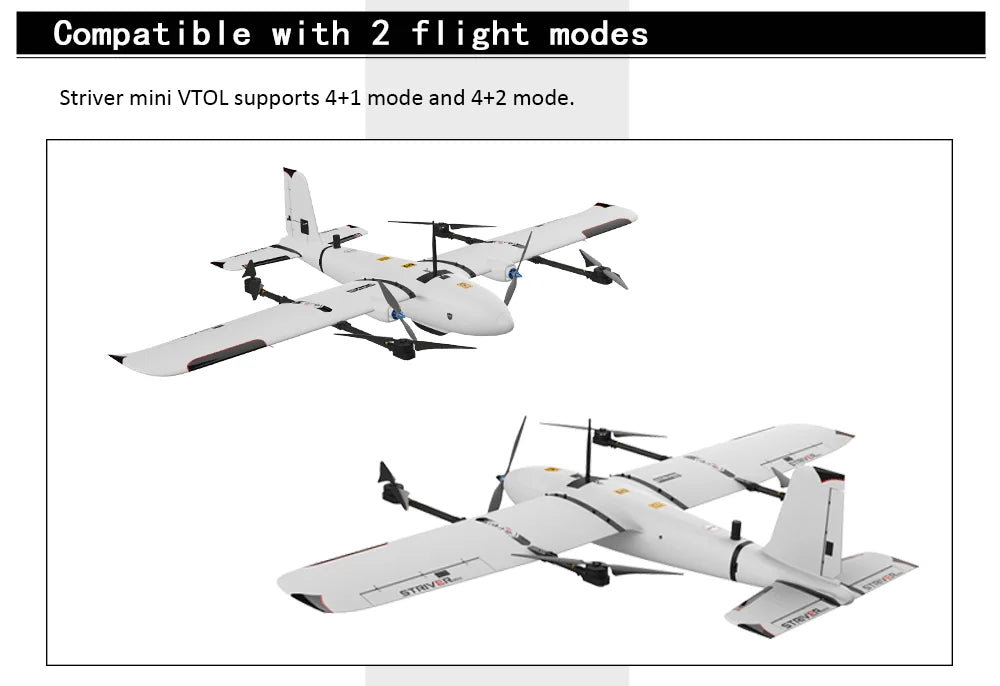

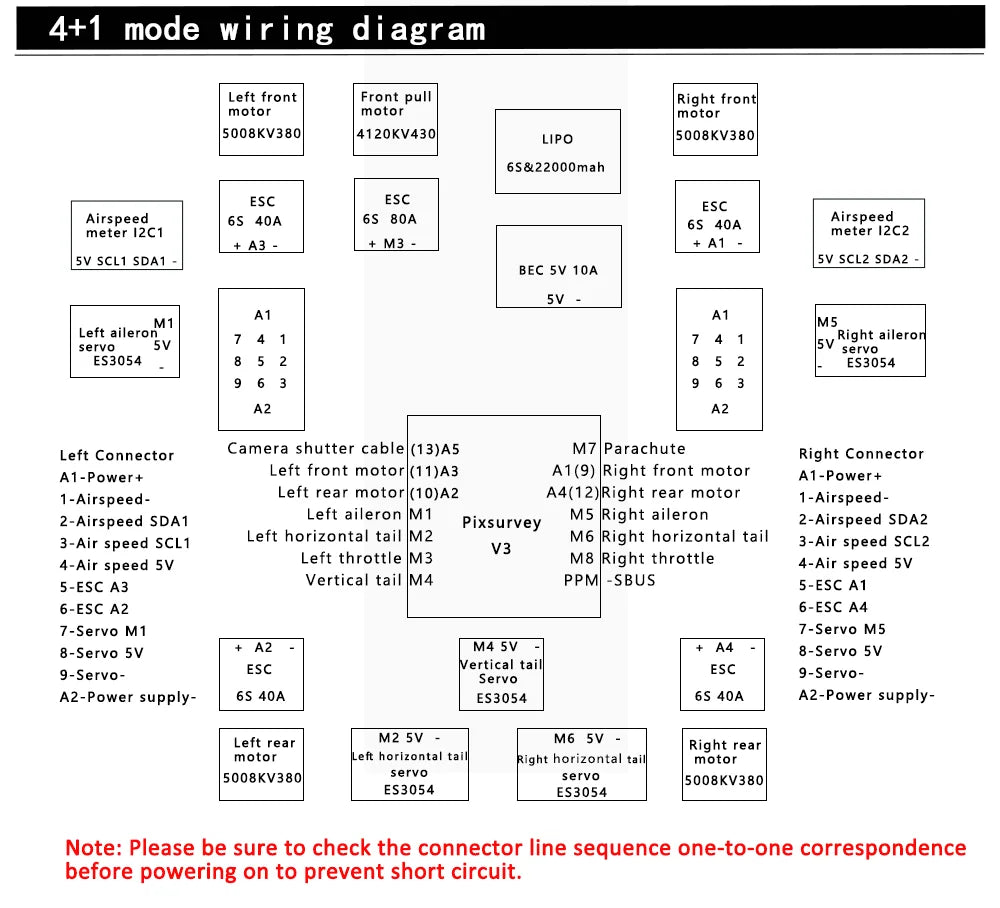

VTOL モードの配線図は、フロント プル モーター (5008KV380)、ESC (40A および 80A)、対気速度計、温度センサー、BEC などのさまざまな電子コンポーネントを含むコンポーネントを備えた 4+1 構成を特徴としています。 (5V、10A) およびサーボコントローラー (M3、M5)。
Striver Mini VTOL 構成用スペアパーツ キット: このキットには、電源ケーブル パック、翼端子、プロペラが含まれています。

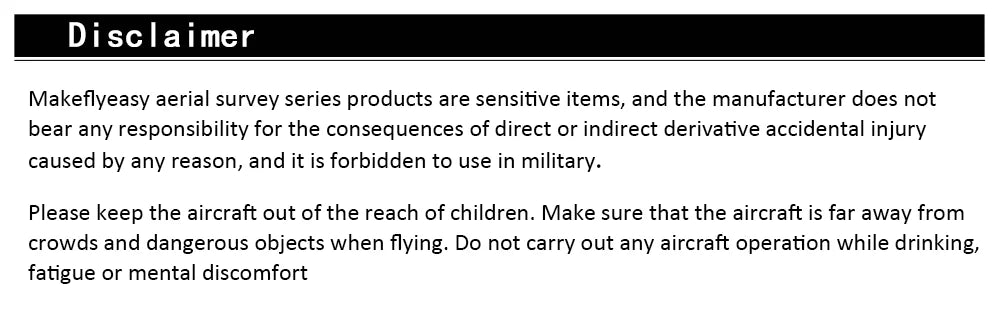

このドローンを操作するときは、群衆や危険物から安全な距離を保つようにしてください。さらに、飲酒状態、疲労感、または精神的に不快感を感じているときは、UAV の飛行を控えてください。
