概要
MATEKSYS ExpressLRS 2.4GHz PWM バリオレシーバー - ELRS R24-P6Vは、PWM バリオレシーバーで、ExpressLRS システム用に設計されています。内蔵バロメーター（バリオ）を搭載し、6つのPWM出力をRCコントロールセットアップに提供します。
主な特徴
- ExpressLRSファームウェアベースのレシーバー（ESP32-PICO-D4, SX1281）
- バロメーター SPL06-001（バリオ）
- 6x PWM出力
- VBat電圧センサーサポート: 0~25.5V（画像ラベル: 25.5V Max.)
- アンテナの多様性: アンテナ切替, デフォルト ANT1
- アンテナコネクタ: IPEX MHF-1
- フラッシングサポート: WiFiホットスポットモードおよびUART
仕様
| MCU | ESP32-PICO-D4 |
| RFチップ | SX1281 |
| ファームウェア | ExpressLRSファームウェア |
| PA/LNA | SE2431L |
| RF周波数 | 2.4GHz ISM |
| テレメトリ電力 | 22.5dbm (180mW) |
| ダイバーシティ | アンテナ切替、デフォルトANT1 |
| バロメーター | SPL06-001 (バリオ) |
| 受信機出力 | 6x PWM CH |
| VBAT電圧センス | 0~25。5V |
| アンテナコネクタ | IPEX MHF-1 |
| 電源 | 4-13V DC @ "V" パッド |
| 電力損失 | 60mA~80mA@5V IN |

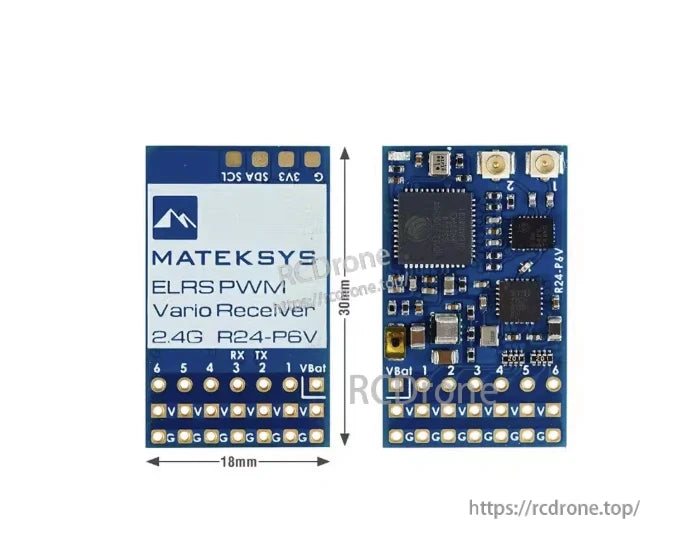

| PCBサイズ | 30mm x 18mm (画像ラベル: 30 x 18mm) |
| 重量 | 4g アンテナ付き (画像ラベル: 4g w/ 2x 15cm アンテナ) |
| アンテナ長さ (含まれる) | 15cm |
| パッドラベル (表示通り) | 3V3, SDA, SCL; 6, 5, 4, RX 3, TX 2, 1, VBat |
同梱物
- 1x ELRS-R24-P6V
- 2x IPEX MHF1 アンテナ, 15cm
- Dupont 2.54ピン（基板は未はんだで出荷されます）
アプリケーション
- PWM出力とバリオ（気圧計）サポートを必要とするRC航空機制御セットアップ
注文またはセットアップサポートについては、https://rcdrone.top/に連絡するか、メールでsupport@rcdrone.topしてください。
マニュアル
- ExpressLRS PWM受信機のドキュメント: https://www.expresslrs.org/hardware/pwm-receivers/?h=pwm
- WiFi更新ガイド: https://www.expresslrs.org/software/updating/wifi-updating/?h=wifi
- ファームウェアオプション: https://www.expresslrs.org/2.0/quick-start/firmware-options/
- Webフラッシャー: https://expresslrs.github.io/web-flasher/
- フル解像度スイッチ設定モード: https://www.expresslrs.org/software/switch-config/?h=#full-resolution-switch-configuration-modes
ファームウェア
- 受信機ターゲット: 汎用ESP32 PWMバリオ 2.4Ghz RX、またはRadioMaster ER6-GV、またはRadioMaster ER6-G
- 受信機はExpressLRS 3.3を搭載しています。2 バインディングフレーズ "123456"" でプリロードされています; 受信機は従来のバインディング手順を使用している場合、バインディングモードに入ることはありません。[t4217]]
- 個人のバインディングフレーズで再フラッシュするか、WiFi経由でPC/電話に接続し、WebUIでバインディングフレーズを設定してください。[t4337]]
WiFi経由でのフラッシング
- 受信機の電源を入れます。受信機のLED（赤）は最初はゆっくり点滅します; 30秒後には速く点滅し、WiFiホットスポットモードを示します。[t4508]]
- WiFi SSID: "ExpressLRS RX"
- パスワード: "expresslrs"
UART経由でのフラッシング
- まず、ESCとサーボを受信機から切り離します。[t4704]]
- 受信機をUSB-TTLアダプタに接続します: 受信機のTX (PWM 2ピン)をUSB-TTLのRXに、受信機のRX (PWM 3ピン)をUSB-TTLのTXに接続します。USB-TTLの5VとGNDを受信機の"V"とGNDに接続します。
- 受信機の電源を入れながらブートボタンを押し、次に放します。受信機の赤色LEDは点灯しているはずです。
- コンフィギュレーターで、ターゲット Generic ESP32 PWM Vario 2.4Ghz RX または RadioMaster ER6-GVを選択し、UARTフラッシング方法を選び、バインドフレーズとファームウェアオプションを設定し、フラッシュ前に消去を有効にし、強制フラッシュを選択します。
ヒント
- 逆電圧で受信機に電源を供給すると、レギュレーターチップが損傷します。受信機に接続されている電源ワイヤーを再確認してください。
- 送信機のファームウェアバージョンはEdgeTX 2.7.1 / OpenTX 2.3.15以上である必要があります。
詳細
MATEKSYS ELRS-R24-P6Vは、6つのPWM出力、VBatセンサー用パッド、IPEXアンテナコネクタを備えたコンパクトな30×18mmのExpressLRS 2.4GHz受信機です。
MATEKSYS ELRS PWMバリオ受信機は、VBatセンサー（最大25.5V）と4–13V DC入力パッドを備えたコンパクトな30×18mm基板を使用しています。

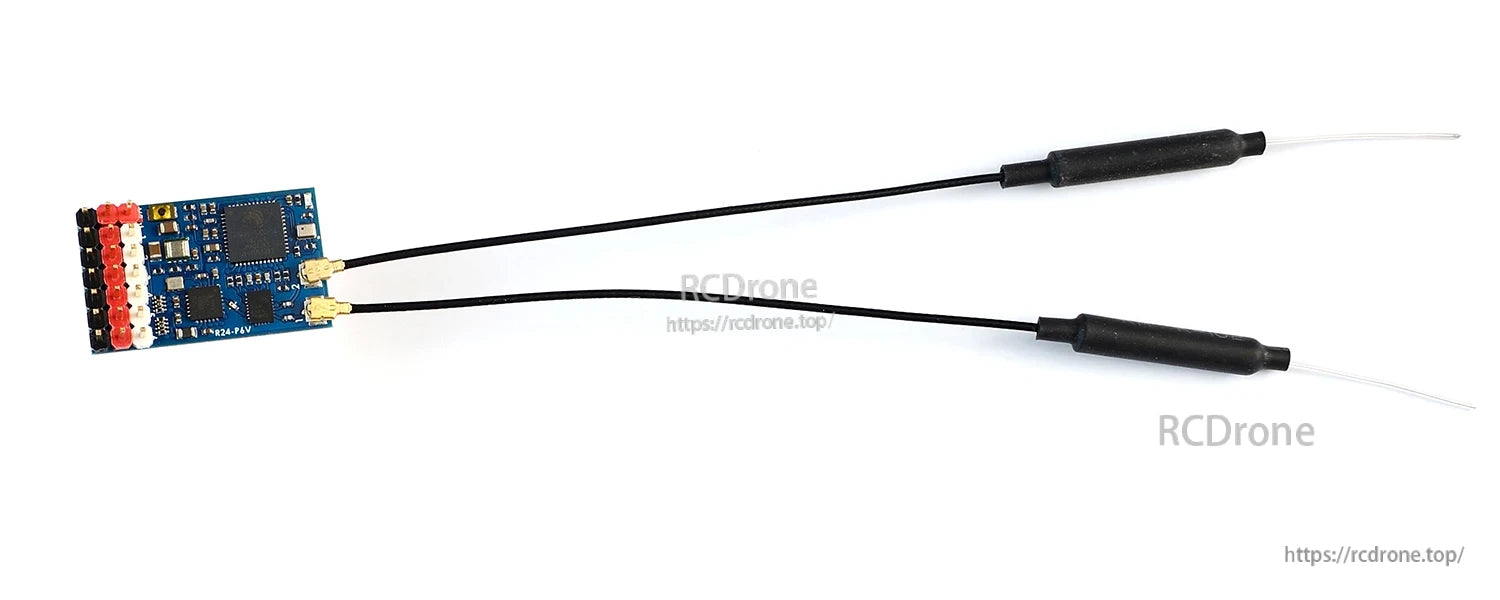

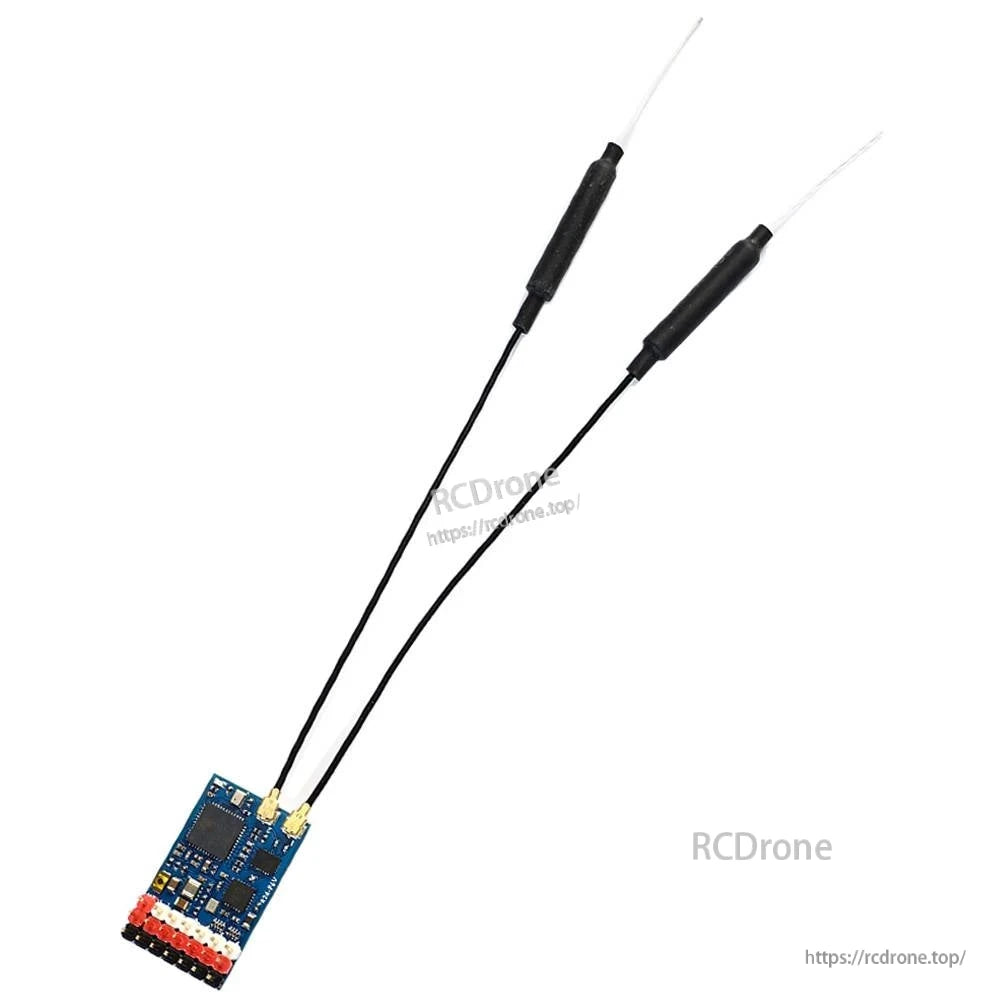

MATEKSYS ExpressLRS 2.4GHz PWM受信機は、デュアルアンテナと配線用のサーボスタイルのピンヘッダーの列を備えたコンパクトな基板レイアウトを使用しています。
