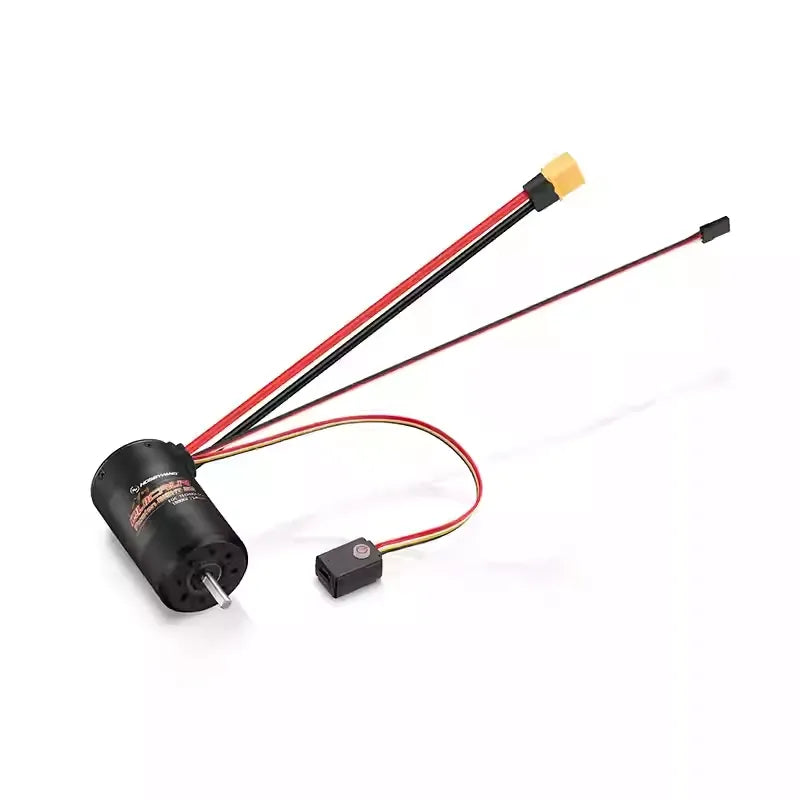

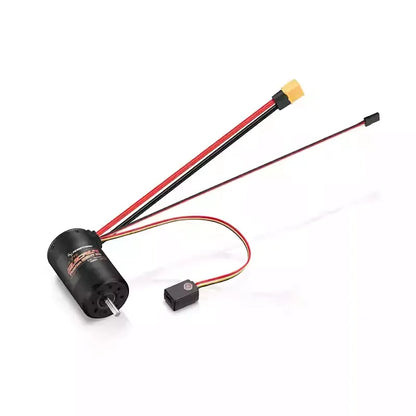

Hobbywing QUICRUN Fusion 8IGHT SE 一体型パワーシステム（2-in-1 FOC）60A ESC + 1800KVモーター

概要

Hobbywing QUICRUN Fusion 8IGHT SE 統合パワーシステムは、1/8スケールのクローラーモデル用に、60A ESCと1800KVモーターを2-in-1 FOC（フィールド指向制御）デザインで組み合わせています。統合レイアウトにより、配線と取り付けが簡素化され、強力な低速制御と負荷下でのスムーズな応答をサポートします。

主な特徴

• クリーンでシンプルな車両レイアウトのための統合ESC + モーター設計
• 強力な低速トルクとスムーズなスロットルフィールのためのFOC駆動モード
• 安定した登坂および下坂のためのインテリジェントトルク出力と速度クローズドループ制御
• 傾斜での保持力のためのアクティブドラッグブレーキ力調整
• IP67等級; 防水および防塵性能（長時間の浸水は避けてください; 使用や経年劣化により保護が低下する可能性があります）
• 三つの操作モード: 固定速度モード（直接前進および後進）；固定速度機能なしの通常モード（ブレーキ付きの前進および後進）；固定速度機能なしの通常モード（直接前進および後進）
• LEDプログラムボックス、LCD G2プログラムボックス、およびLCDプログラムボックスPro/LCD PROを介してサポートされるESCパラメータ（Bluetoothはサポートされていません）
• 複数の保護機能：バッテリー低電圧保護、過熱保護、スロットル喪失保護、ロックアップ保護

互換性に関する質問やセットアップサポートについては、support@rcdrone.top orに連絡するか、 https://rcdrone.top/を訪れてください。

仕様

モーター寸法図

• マークされた長さ：23mm、18mm、16mm、18.50mm、69mm
• マークされた直径：Φ5mm、Φ41mm、Φ25.40mm
• マークされた値：4.50mm
• 取り付け穴：4-M4および4-M3
• マークされた角度：22.50°および22.50°
• 回転マーク：C.C.W

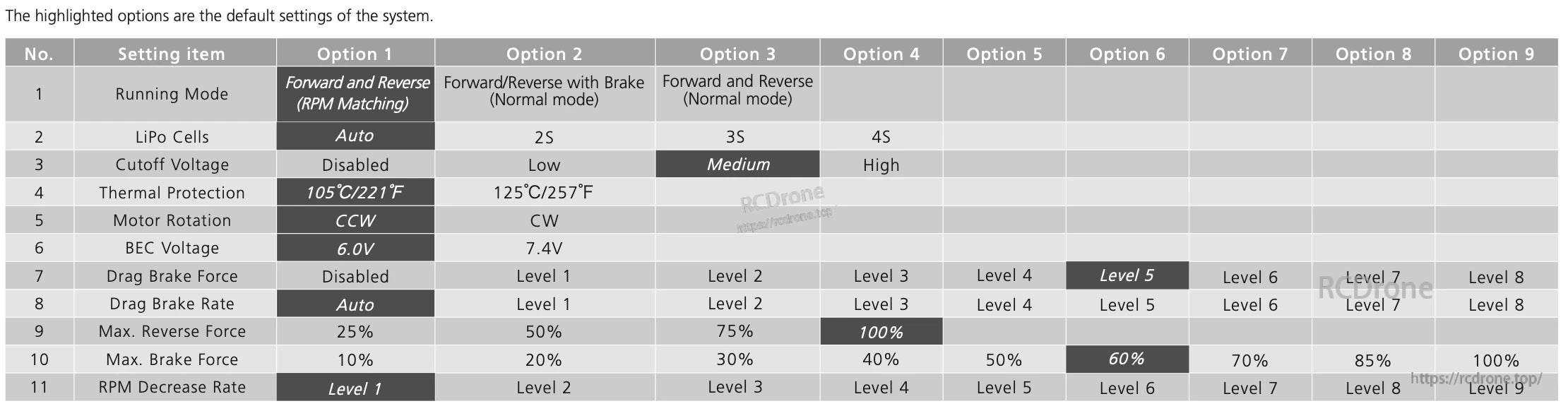

パラメータスケジュール（ESC設定）

ハイライトされたオプションはシステムのデフォルト設定です。

含まれるもの

• 1x FOCモーター（ESC内蔵）
• 工場出荷時に取り付けられたXT60プラグ
• 1x デカールとマニュアル
• 1x 熱収縮キット、両面テープ、ジップタイ

用途

• 1/8クローラー

取り付け & 安全注意事項

• 警告: システムの出力は強力です。あなたと周囲の人々の安全のために、キャリブレーションとシステム設定を行う前にピニオンギアを取り外し、ホイールが地面から離れているときにESCのコントロールスイッチをオンにしてください。
• モーターの取り付け： このモーターには4xM3および4xM4の取り付け用ネジ穴があり、取り付け穴の深さは5.0mmです。モーターを車両に取り付ける前に、ネジの長さが適切であることを確認し、長すぎることによるモーターの損傷を避けてください。
• 受信機の接続： ESCのスロットルケーブルを受信機のスロットルチャンネルに挿入します。スロットルケーブルの赤いワイヤーは受信機とステアリングサーボにBEC電圧を供給します。受信機に電源を供給しないでください。そうしないとESCが損傷する可能性があります。電源を供給する必要がある場合は、スロットルケーブルの赤いワイヤーを外し、絶縁して安全な場所に固定してください。
• バッテリーの接続： システムの入力ラインには極性があります。ESCの（+）端子をバッテリーの（+）端子に接続し、（-）端子を（-）端子に接続してください。逆接続はシステムを損傷させる可能性があり、極性反転によるESCの損傷に対しては保証サービスはありません。

マニュアル

• ユーザーマニュアル: QuicRun Fusion 8ight SE.pdf
• 製品パンフレット: QuicRun Fusion 8ight SE_leaf-en.pdf

詳細

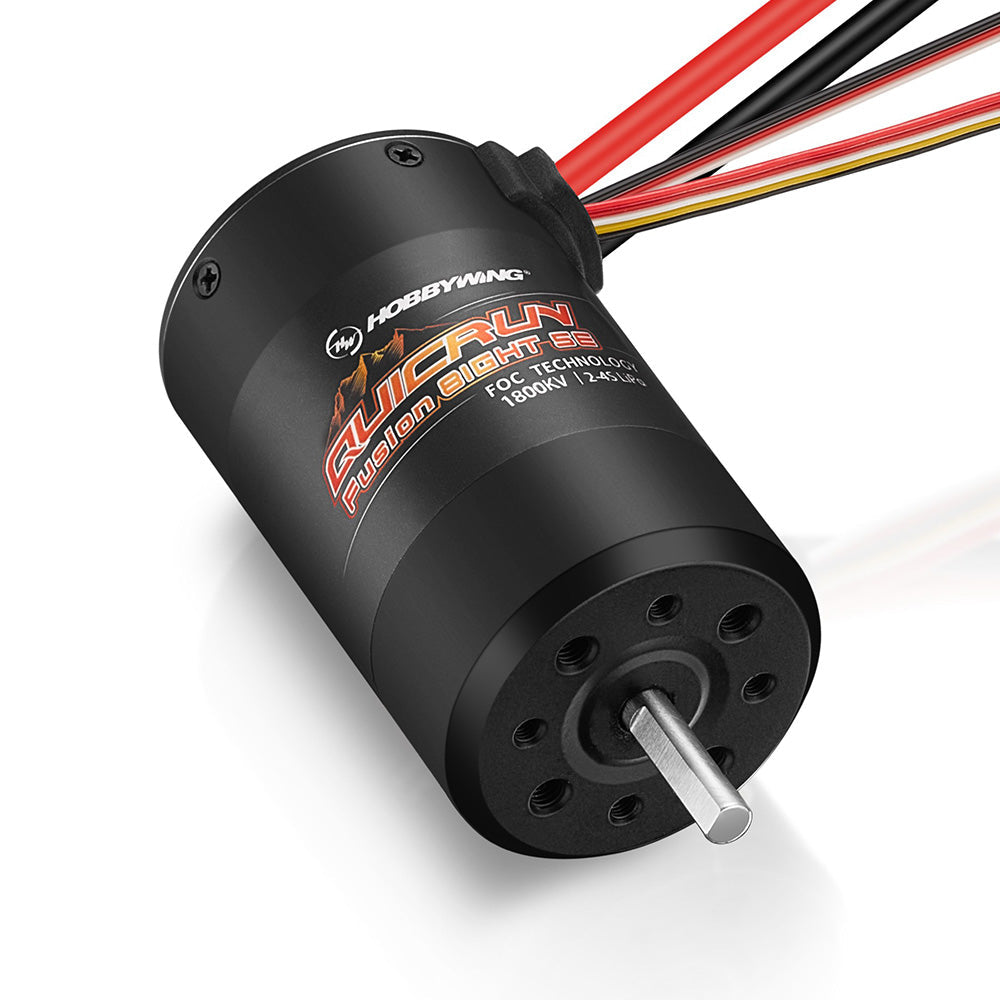

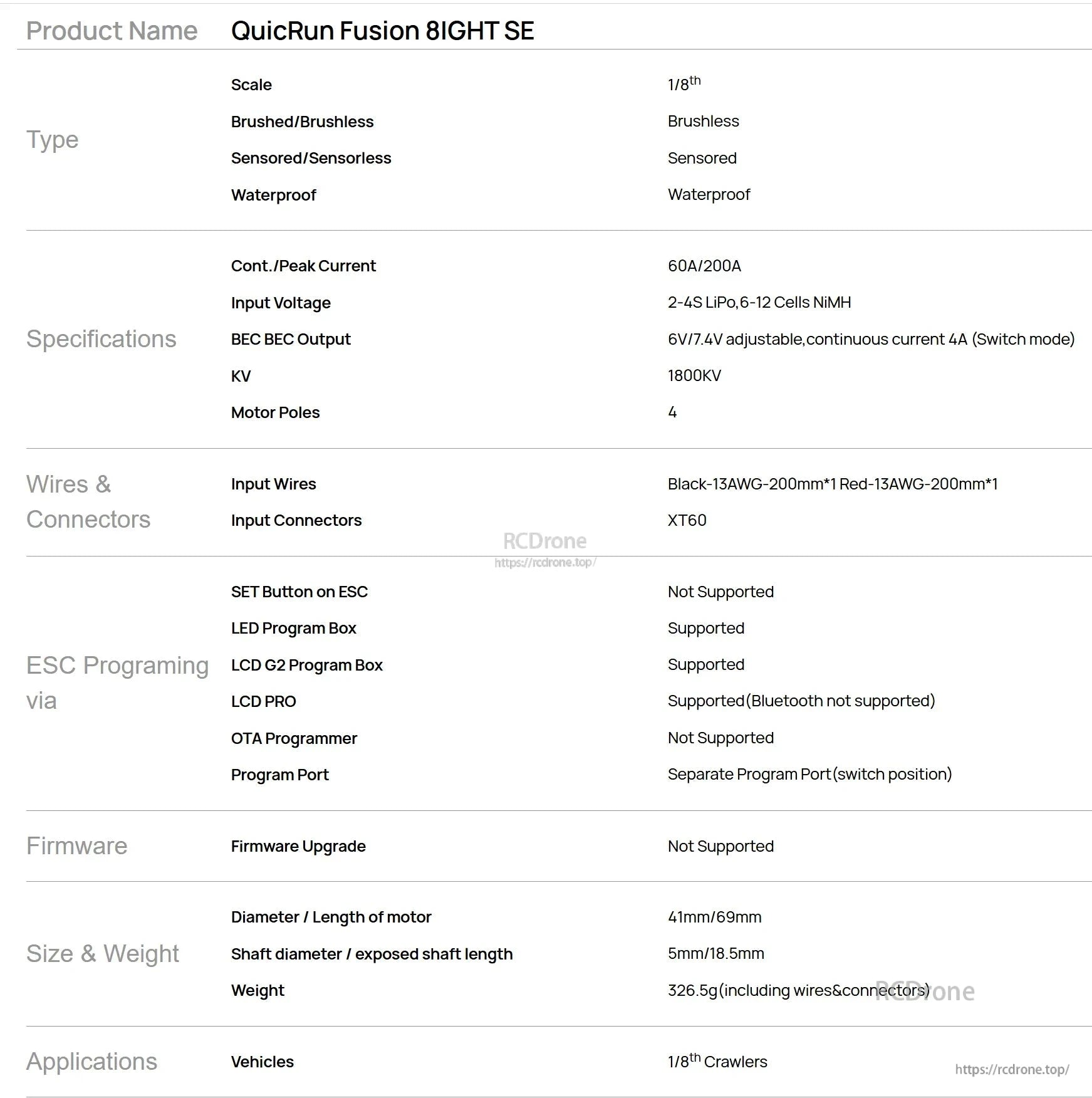

QuicRun Fusion 8IGHT SEは、センサー付き、防水の1/8スケール統合システムで、60A/200Aの定格を持つ1800KVモーターとXT60入力コネクタを備えています。

QUICRUN Fusion 8IGHT SEの主な仕様には、60A/200Aの電流、1800KVのモーター定格、5mmシャフトを持つ41mm x 69mmのモーターサイズが含まれます。

QUICRUN Fusion 8IGHT SEのESC設定には、動作モード、LiPoセル数、カットオフ電圧、熱保護、BEC電圧、およびドラッグブレーキレベルが含まれており、設定が容易です。

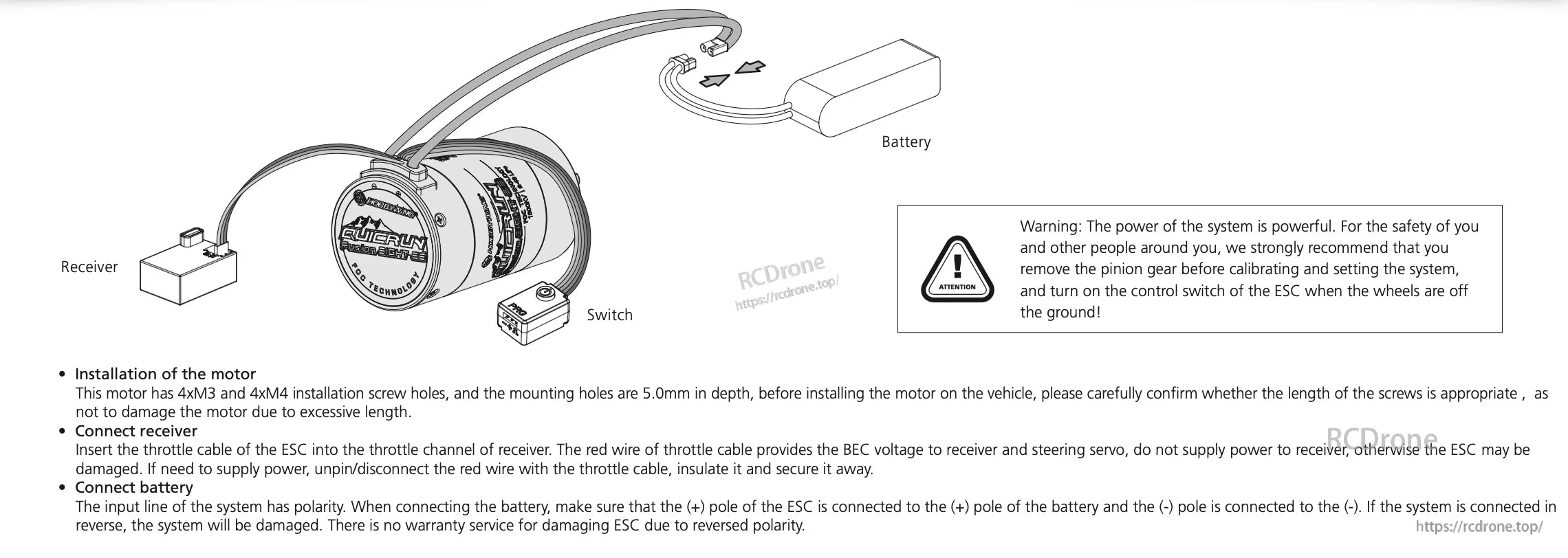

QUICRUN フュージョン 8IGHT SE 統合 ESC/モーターは、受信機、オン/オフスイッチ、バッテリーに接続され、正しい極性とピニオンの取り外しがキャリブレーション中に推奨されます。

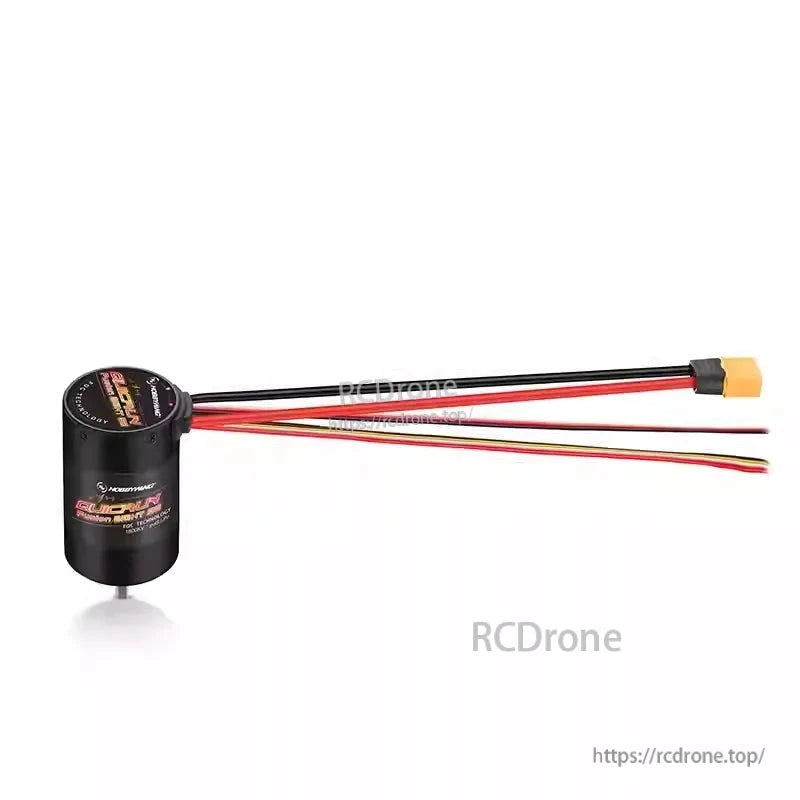

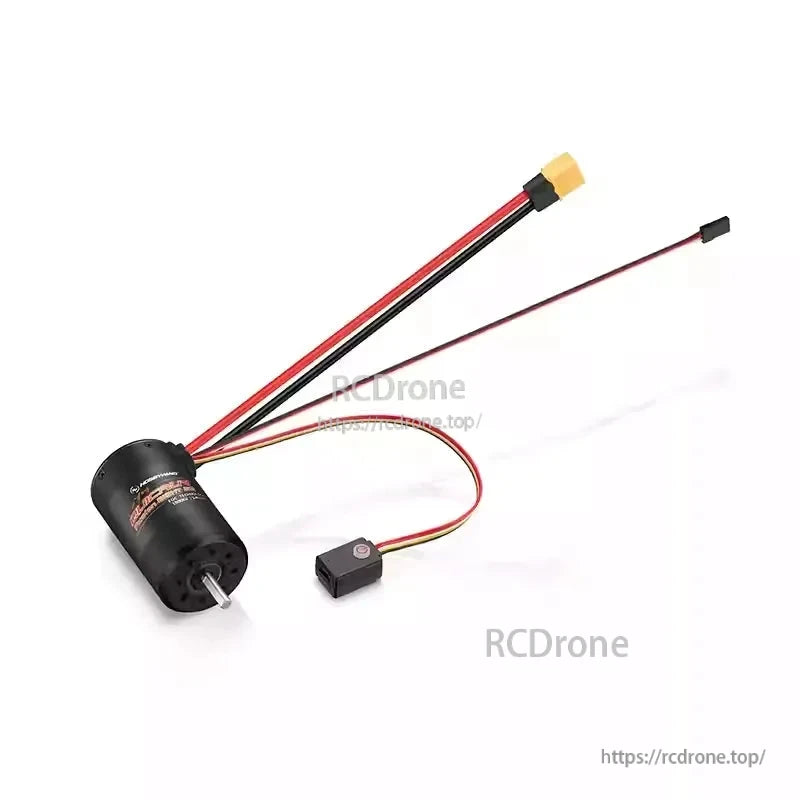

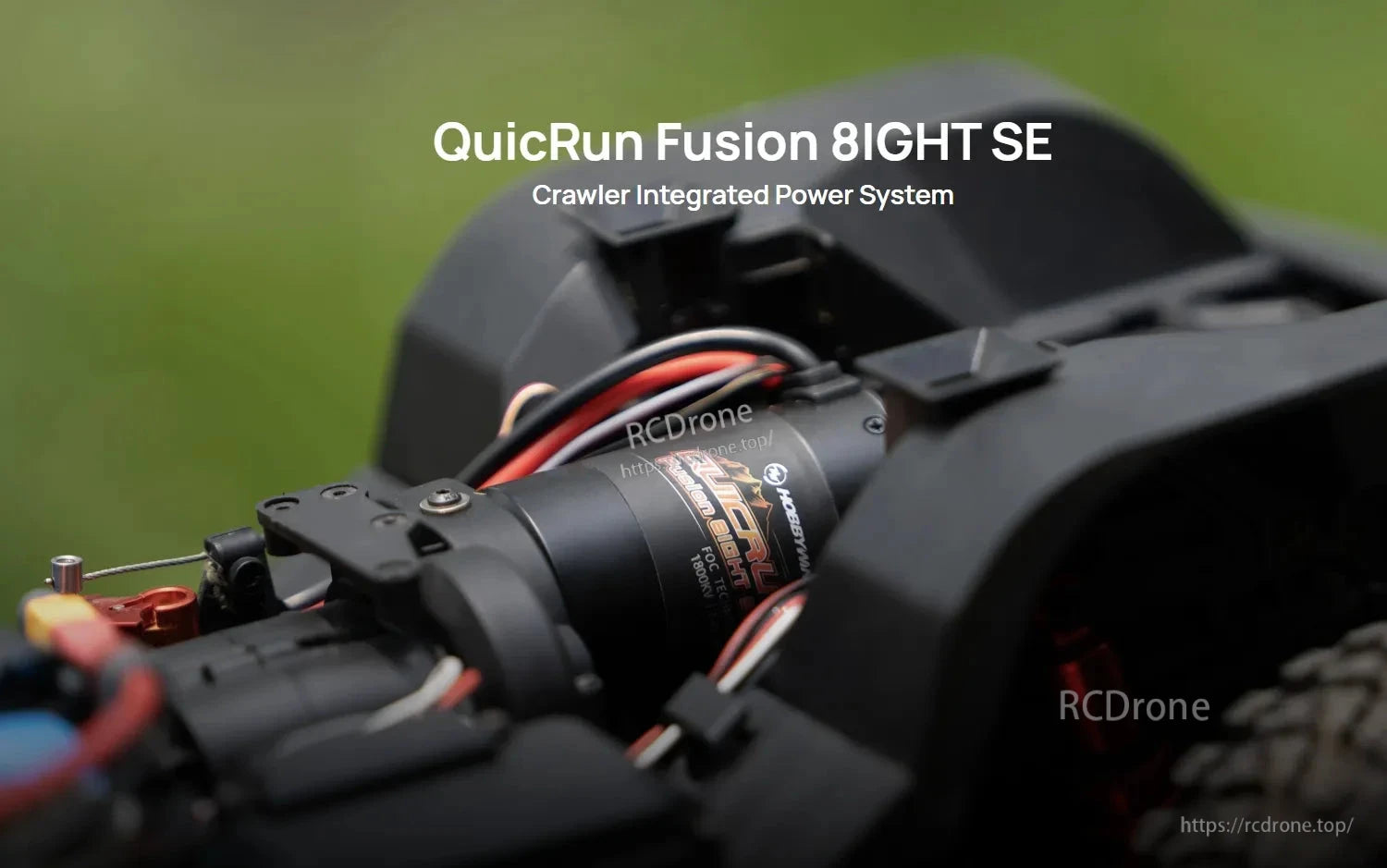

ホビーウィング クイックラン フュージョン 8IGHT SE 統合パワーシステムは、モーターと ESC を 1 つのユニットに統合し、クローラーのビルドで配線を整然と保ちます。

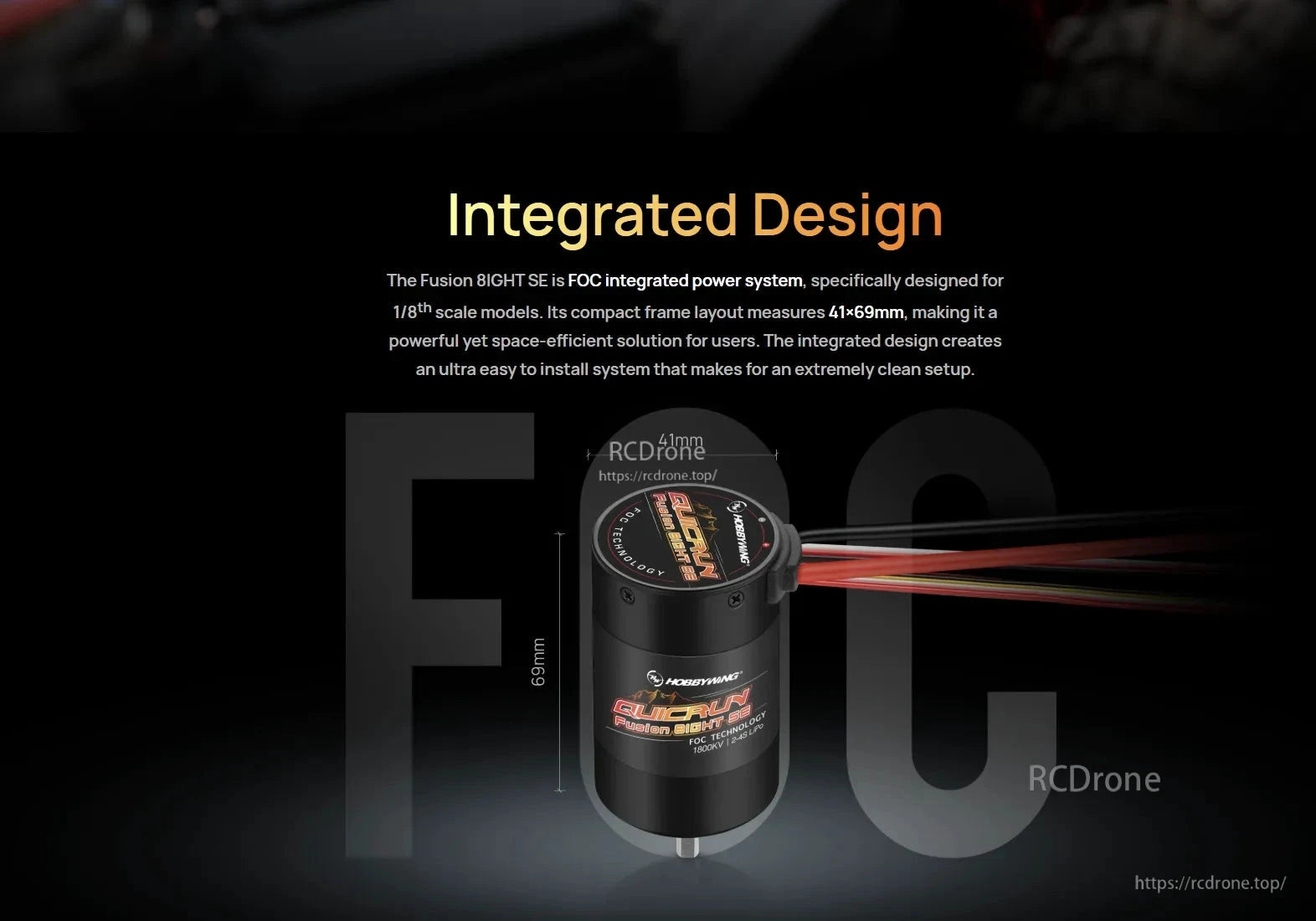

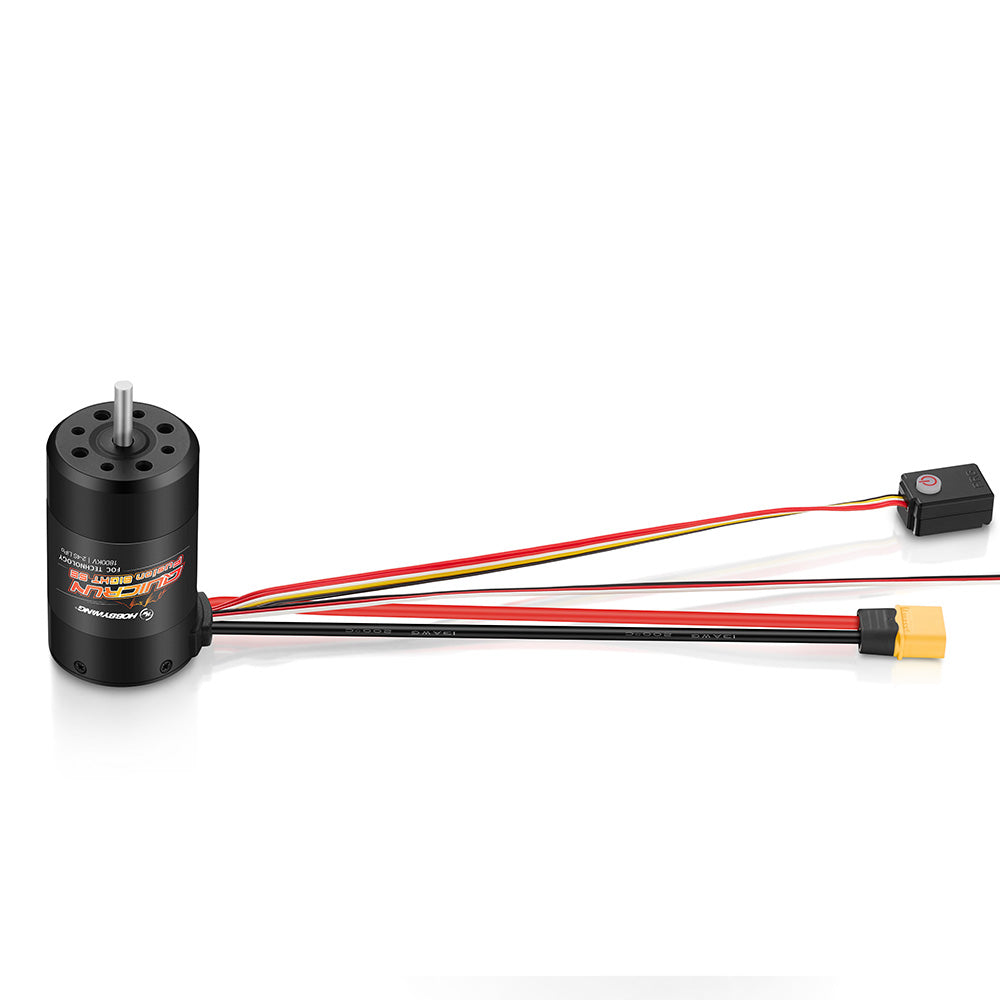

QUICRUN フュージョン 8IGHT SE は、ESC とモーターをコンパクトな 41 x 69 mm ユニットに統合し、クリーンな 1/8 スケールの取り付けを実現します。

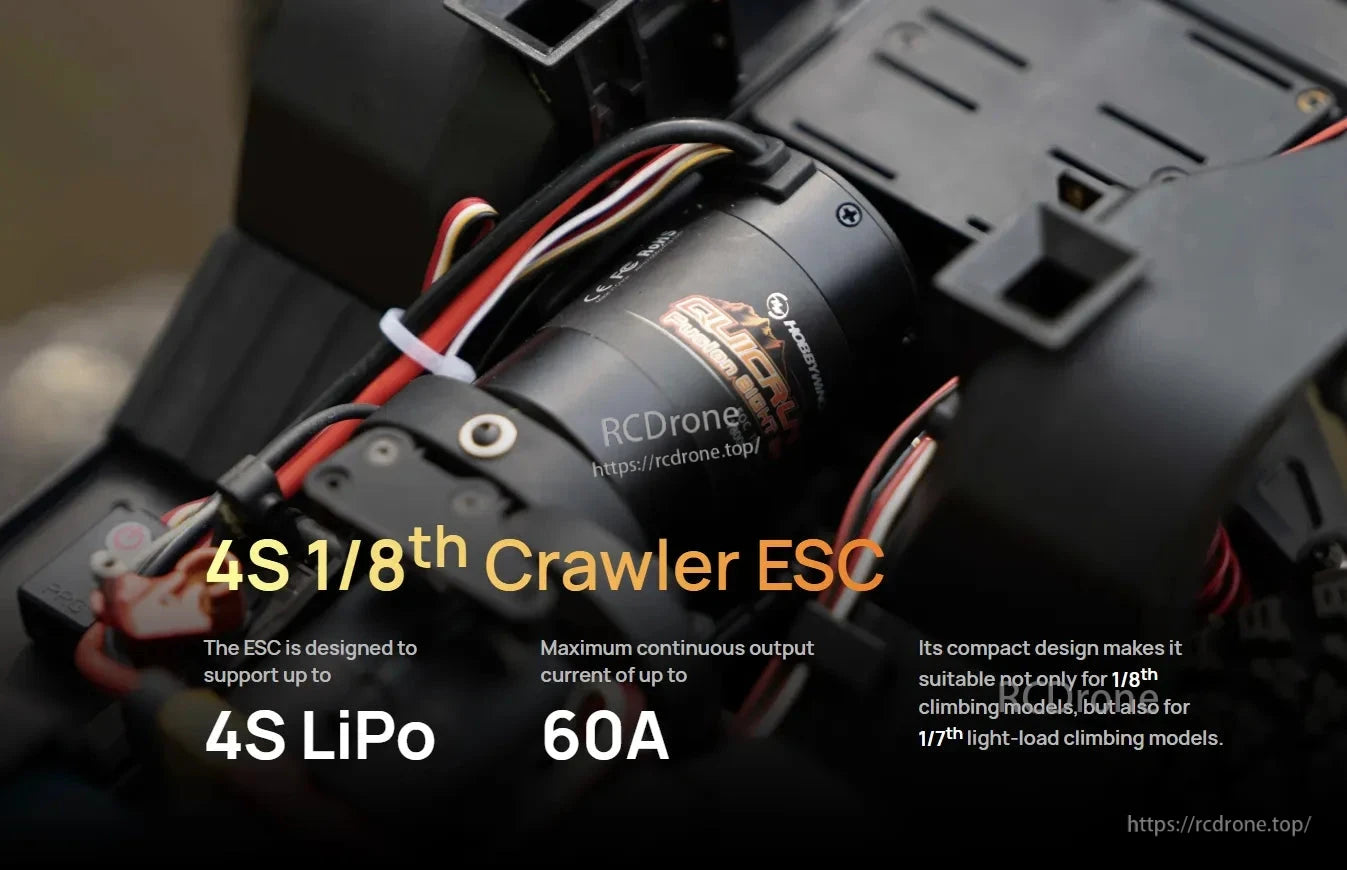

QUICRUN フュージョン 8IGHT SE 統合パワーシステムは、コンパクトなモーターと 60A ESC を組み合わせ、最大 4S LiPo セットアップをサポートします。

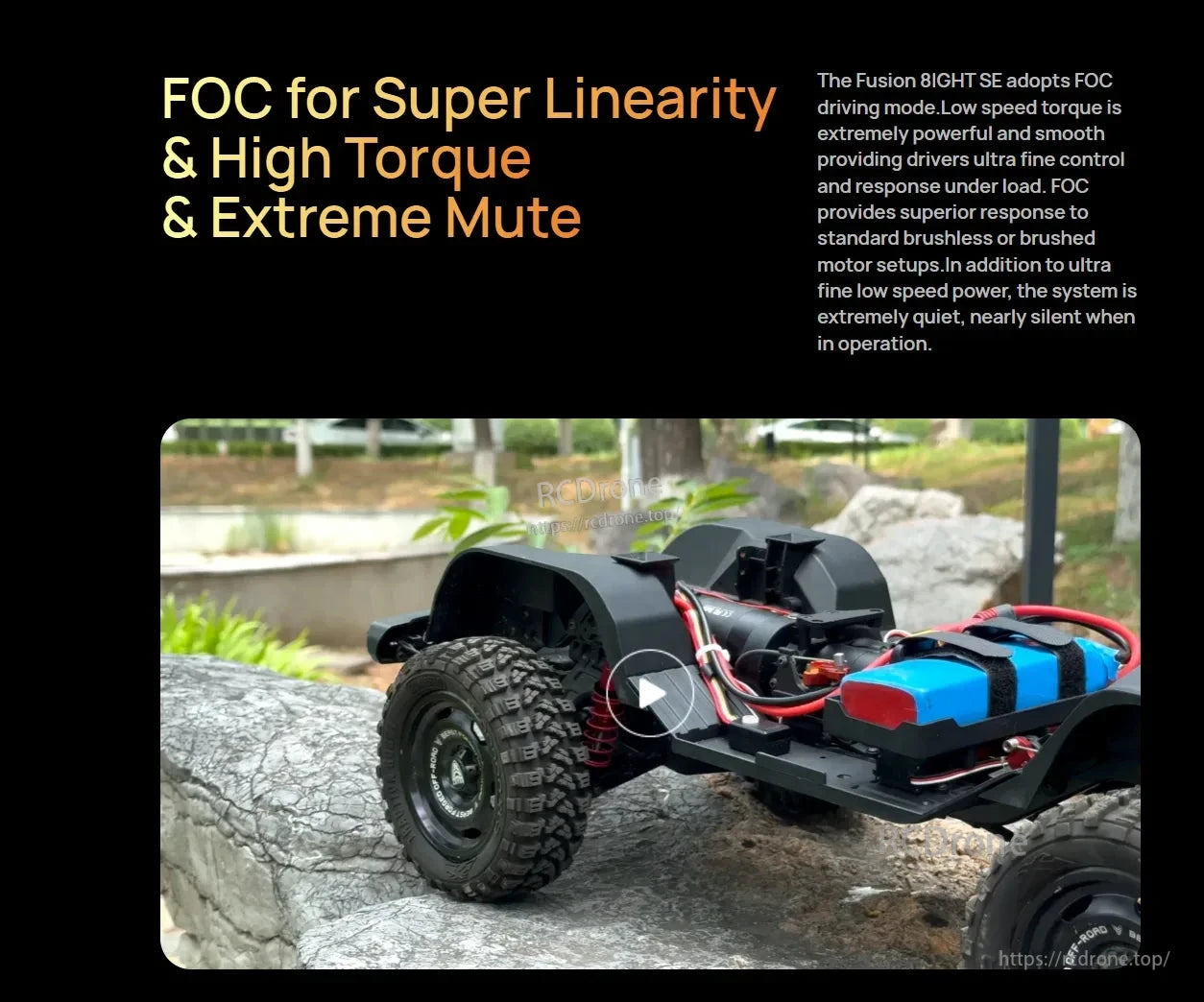

フュージョン 8IGHT SE は、FOC 駆動モードを使用して、スムーズで強力な低速トルクと負荷下での静かな動作を実現します。

QUICRUN フュージョン 2-in-1 ESC とモーターは、クローズドループトルクと速度制御を使用して、RC ドライブを登り坂や下り坂でスムーズに保つのに役立ちます。

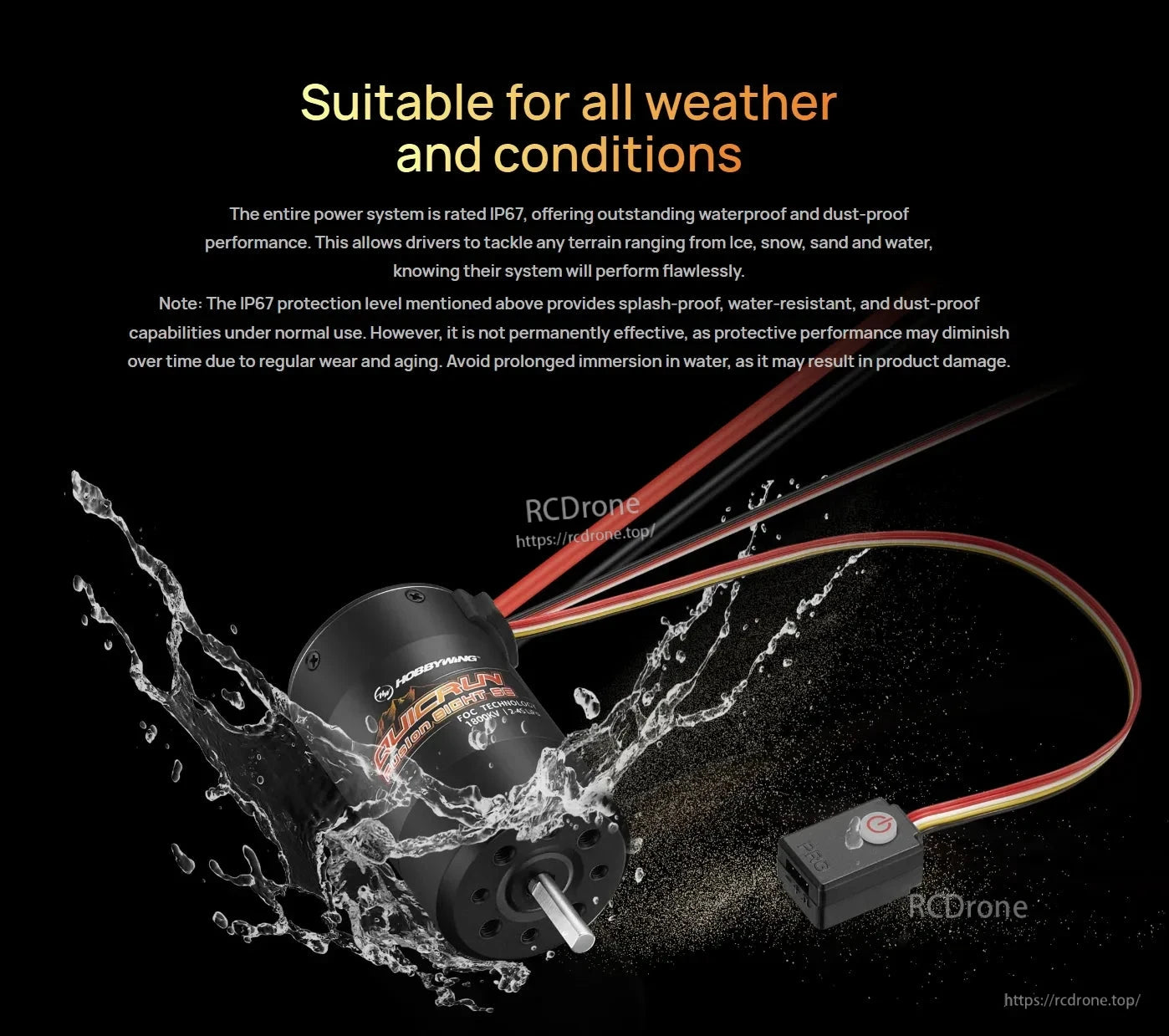

Hobbywing QUICRUN Fusion統合モーターとESCは、通常使用下での防塵、防水性能がIP67に評価されています。

QUICRUN Fusion統合パワーシステムは、固定速度および通常の前進/後退オプションとブレーキサポートを含む3つの動作モードを提供します。

Fusion 8IGHT SEは、Hobbywing LEDおよびLCDプログラムボックスProの両方をサポートしており、動作モード、LiPoセル、カットオフ電圧、BEC電圧などの設定を調整できます。
