RadioMaster ExpressLRS USB UART フラッシャー V2 USB-C 3.3V/5V RM-CRSF ELRSレシーバー ファームウェア更新用

概要

RadioMaster ExpressLRS USB UART Flasher V2は、信頼性の高いExpressLRS (ELRS) 受信機ファームウェアの更新とファームウェアの復旧をシリアル (UART) 接続を介して行うためのUSB UARTフラッシャーです。V2はUSB-Cインターフェースにアップグレードされ、フラッシング中のワンタッチ電源サイクリングのための内蔵電源ボタンが追加されており、Wi-Fiアップグレード時に時折発生する不安定性を回避するのに役立ちます。

標準の2.54mmピン出力や、RadioMaster ERシリーズ受信機とのプラグアンドプレイ接続のためのRM-CRSF JST-GHポートなど、複数の接続方法をサポートしています。製品の選択や設定のサポートについては、support@rcdrone.top or に連絡するか、https://rcdrone.top/.

主な特徴

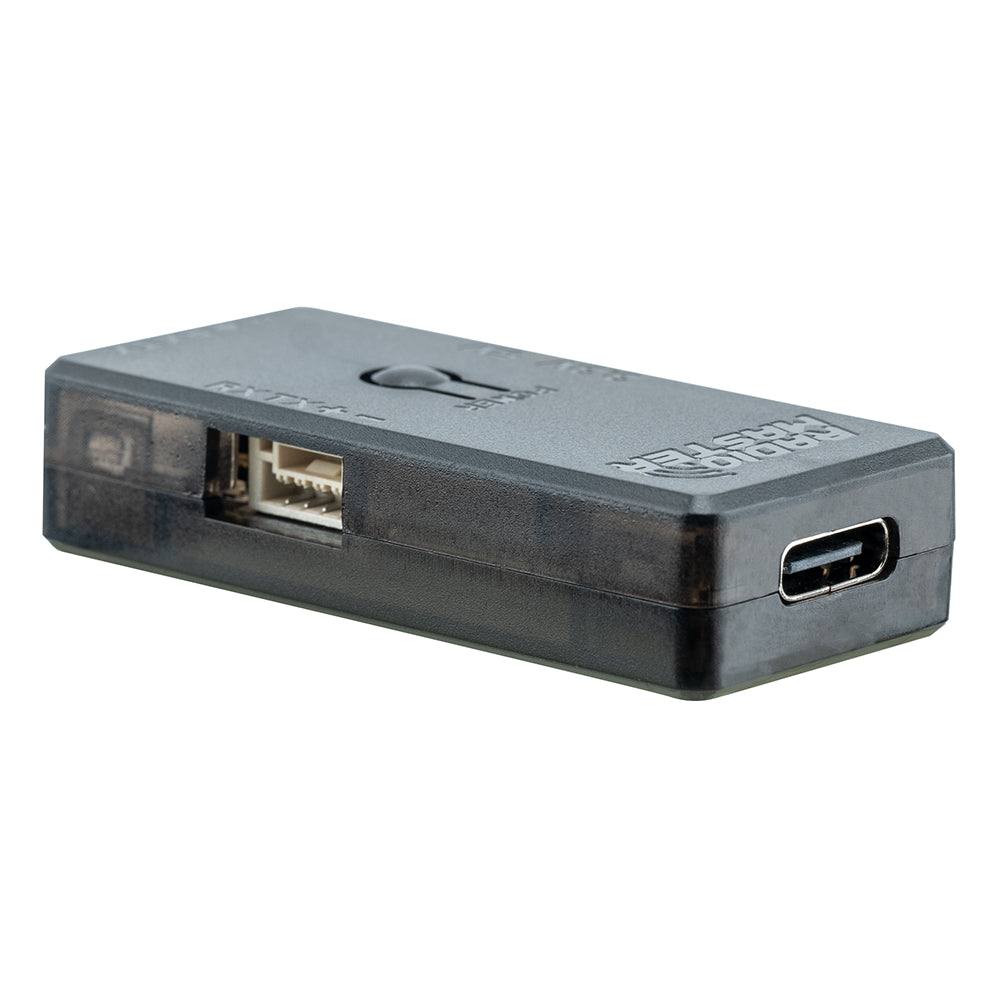

• アップグレードされたUSB-Cインターフェース（USB-Cケーブルは含まれていません）

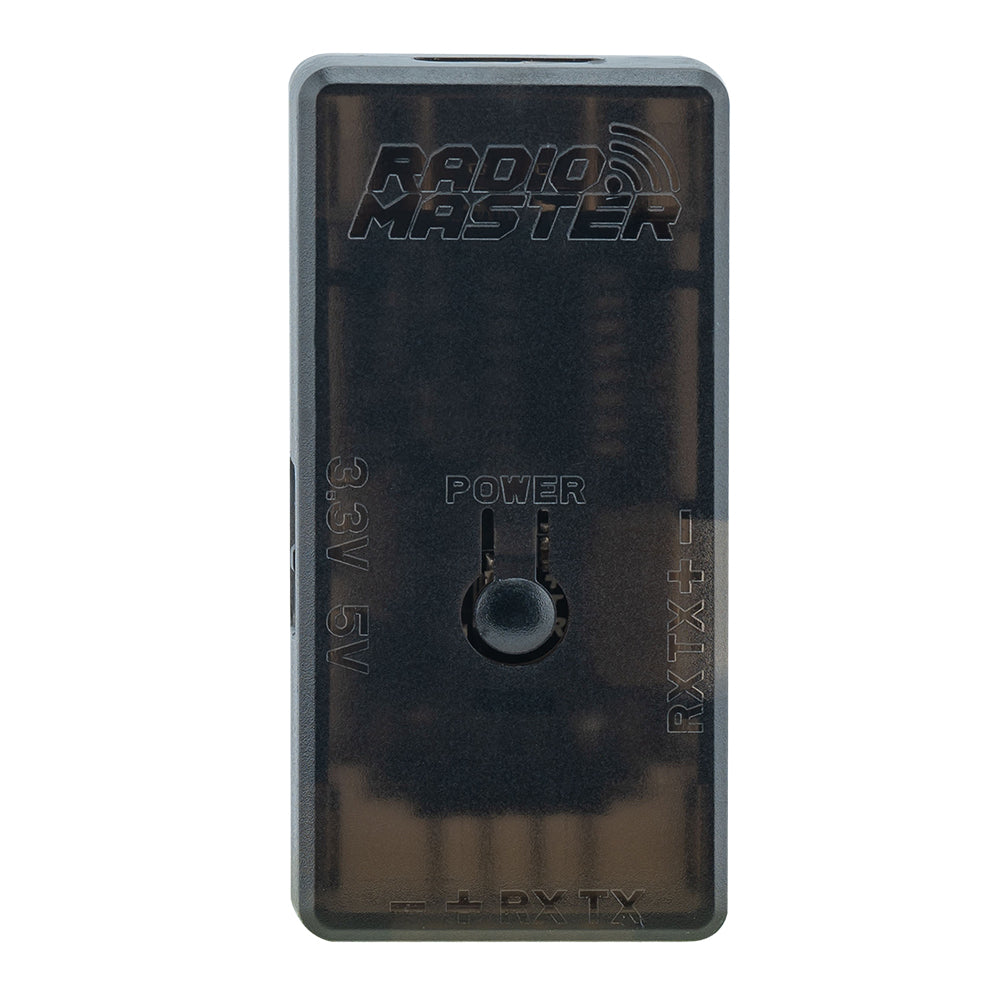

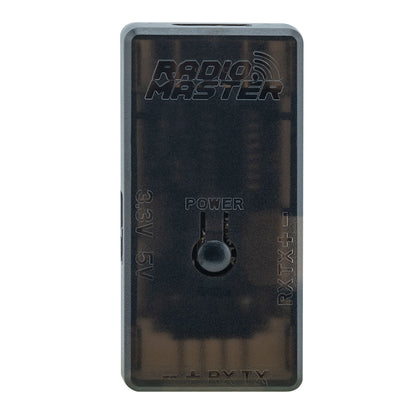

• 簡単なON/OFF電源サイクリングのための電源ボタン
• 複数の保護回路を装備
• 過電流保護および逆接続保護
• 過電圧保護

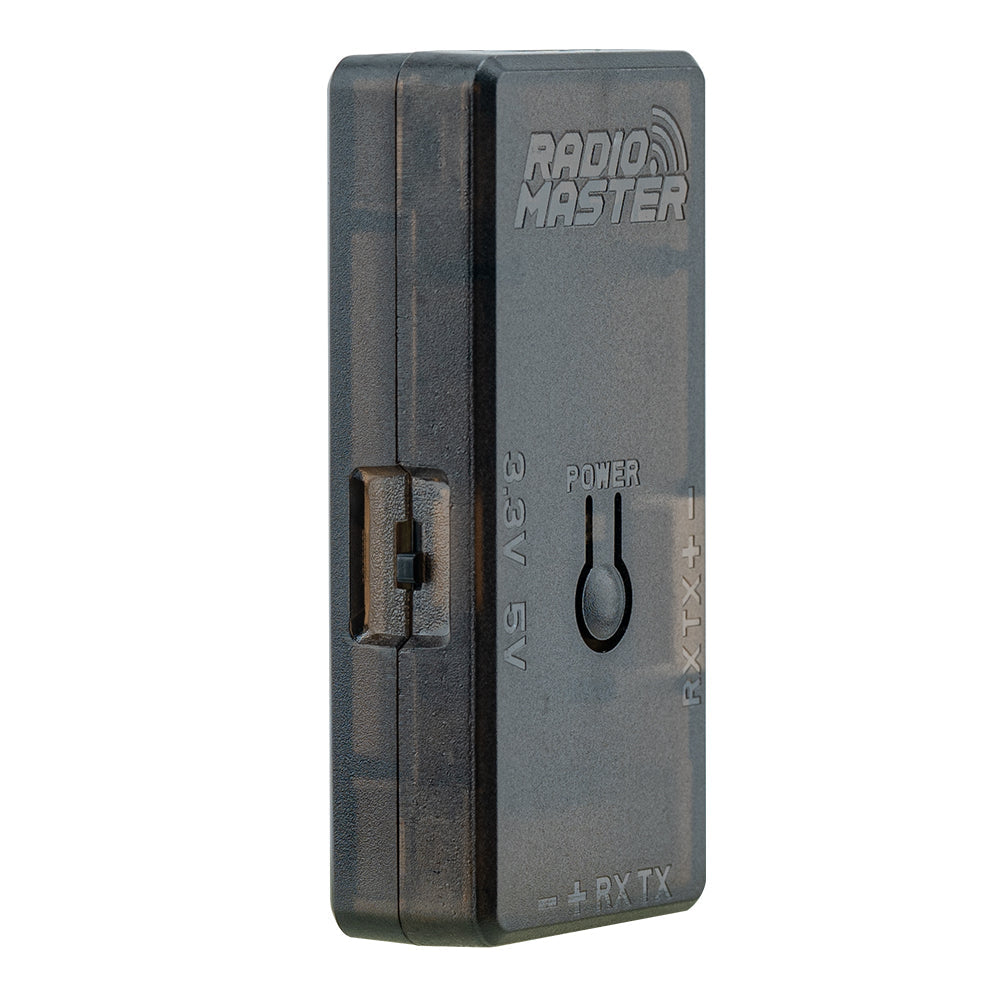

• 3の間で切り替え可能な電源供給。3Vおよび5V

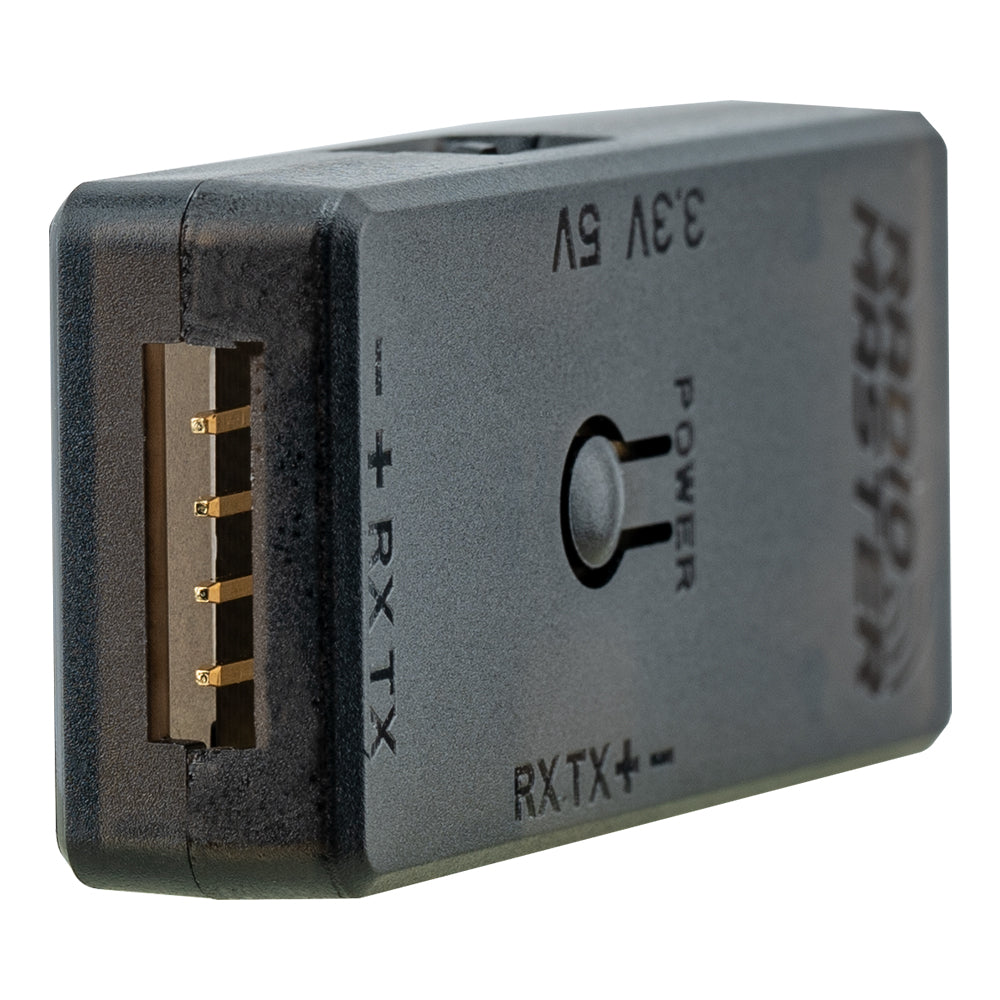

• 標準2.54mmピン

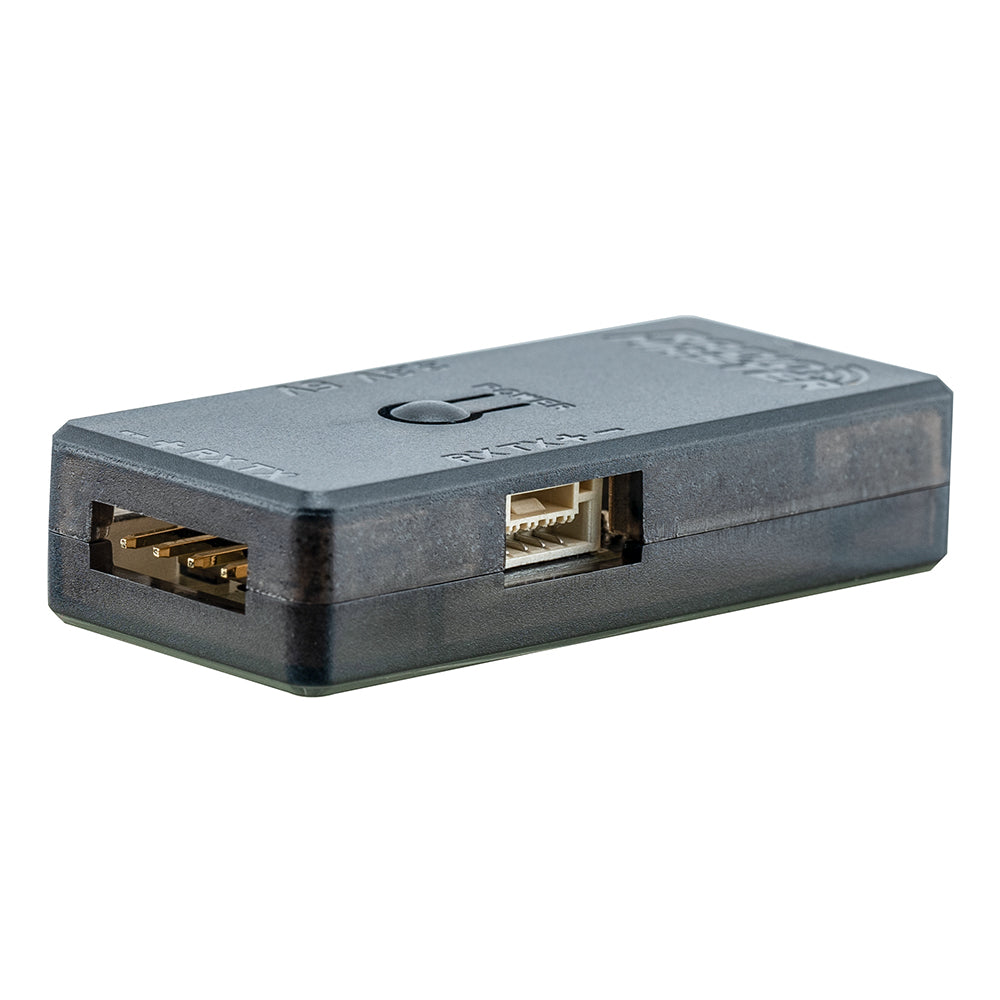

• RadioMaster ERシリーズ受信機との簡単なプラグアンドプレイ接続のためのRM-CRSF JST-GHポート
• ピンソケットが含まれています
• 便利なテスト用のDupontケーブル

仕様

互換受信機

2を使用。54mmピン出力およびスプリングローディッドピンアダプターまたはテストフックアダプター：

• すべてのRPシリーズELRSレシーバー

通常の2.54mmピン出力（サーボプラグ）を使用：

• ER3C-i 2.4GHz ELRS PWMレシーバー
• ER5C-i 2.4GHz ELRS PWMレシーバー
• ER4 2.4GHz ELRS PWMレシーバー
• ER5A 2.4GHz PWMレシーバー
• ER5A V2 2.4GHz PWMレシーバー
• ER5C 2.4GHz PWMレシーバー
• ER5C V2 2.4GHz PWMレシーバー
• ER6G & ER6GV ELRS PWMレシーバー

ご注意：第二チャンネルはシリアルポートツールのRXポート用のTXとして再利用され、第三チャンネルはシリアルポートツールのTXポートに接続されたRXとして再利用されます。

RM-CRSFインターフェース出力によるファームウェアのアップグレード：

• ER6 2.4GHz ELRS PWMレシーバー
• ER8 2.4GHz ELRS PWM レシーバー
• ER8G & ER8GV ELRS PWM レシーバー

ご注意: 上記のレシーバーは、4本のワイヤーのCRSFケーブルを使用してレシーバーのCRSFポートに接続できます。

ファームウェアアップグレード手順

1. シリアルポートケーブルをレシーバーに接続します。
2. USB延長ケーブルでコンピュータに接続し、レシーバーのBOOTボタンを押し、その後シリアルツールのPOWERボタンを押します。
3. ELRSアップグレードツールの指示に従ってアップグレードを完了してください。

ダウンロード

• USB to UART ドライバー
• USB UARTツール接続ガイド

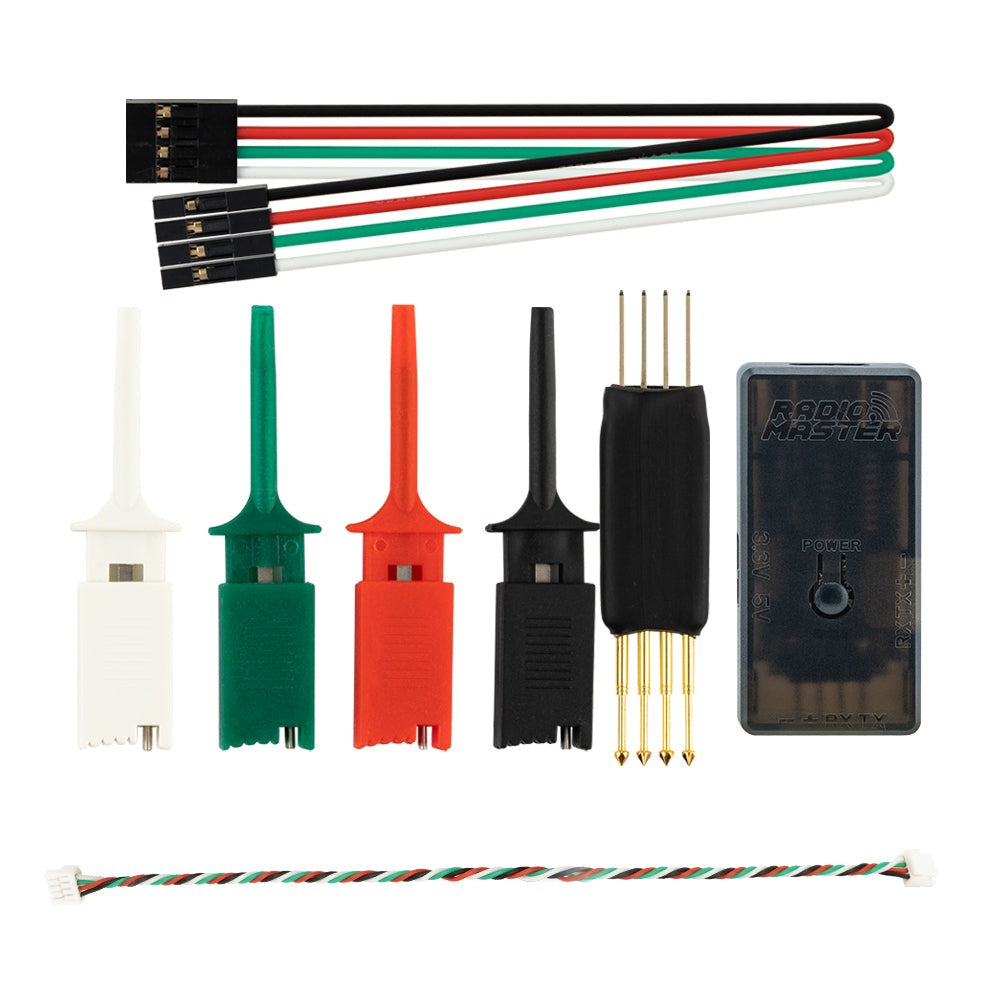

パッケージ内容

• 1 * RadioMaster ExpressLRS USB UART Flasher V2
• 1 * ポゴプローブ
• 1 * CRSFワイヤー
• 1 * 2.54mm シリアルポートケーブル - タイプB
• 1 * シリアルポートテストフック - ホワイト
• 1 * シリアルポートテストフック - グリーン
• 1 * シリアルポートテストフック - レッド
• 1 * シリアルポートテストフック - ブラック
• 1 * ユーザーカード

詳細

USB‑CフラッシャーV2を使用して、安定したUART接続を介してExpressLRS受信機のファームウェアを更新および復元します。

内蔵保護回路は、ベンチフラッシング中の過電流および逆極性から保護します。

直接シリアル接続により、Wi-Fiフラッシングが不安定な場合でもファームウェアのアップグレードが信頼性を保ちます。

USB‑Cはコンピュータへの接続を簡単にし、フラッシャーは更新中に受信機に電力を供給します。

オンボードボタンによるワンタッチ電源サイクリングは、ケーブルを再接続することなくブート/フラッシュステップを迅速化します。

異なる受信機レイアウトに合わせて、RM‑CRSFプラグアンドプレイまたは標準ピン/ワイヤ接続から選択してください。

一般的なセットアップに必要なすべてが含まれています—フラッシャー、CRSFリード、ポゴプローブ、テストフック、および2.54mm UARTケーブル。
