FPV/RC用 RadioMaster XR3 Nano マルチ周波数ダイバーシティ ExpressLRS レシーバー、2.4GHz & Sub-G 900MHz

RadioMaster

$46.99 USD

セール売り切れ

税込。配送料はチェックアウト時に計算されます。

アンテナタイプ 2 x デュアルバンド 2 x 2.4GHz 2 x サブ-G 900MHz

地域 FCC LBT

数量

詳細を表示する

概要

RadioMaster XR3 Nanoは、マルチ周波数動作（2.4GHzまたはSub-G 900MHz）とアンテナの多様性を備えたコンパクトなExpressLRS受信機で、RFが困難なエリアでの安定した制御リンクを提供します。これは、3世代目のSemtech LR1121トランシーバーとESP32C3 MCUを基に構築されており、Wi-Fi設定およびWebUIを介したファームウェアの更新をサポートしています。

ビルドに適切なアンテナや地域/バージョンを選ぶためのサポートが必要な場合は、https://rcdrone.top/ に連絡するか、メールでsupport@rcdrone.top.

してください。主な特徴

マルチ周波数動作：2。4GHzまたはSub-G 900MHz
アンテナダイバーシティ
Semtech LR1121トランシーバー（第3世代）
MCU: ESP32C3
設定とファームウェアの更新のための内蔵Wi-Fi（WebUI）

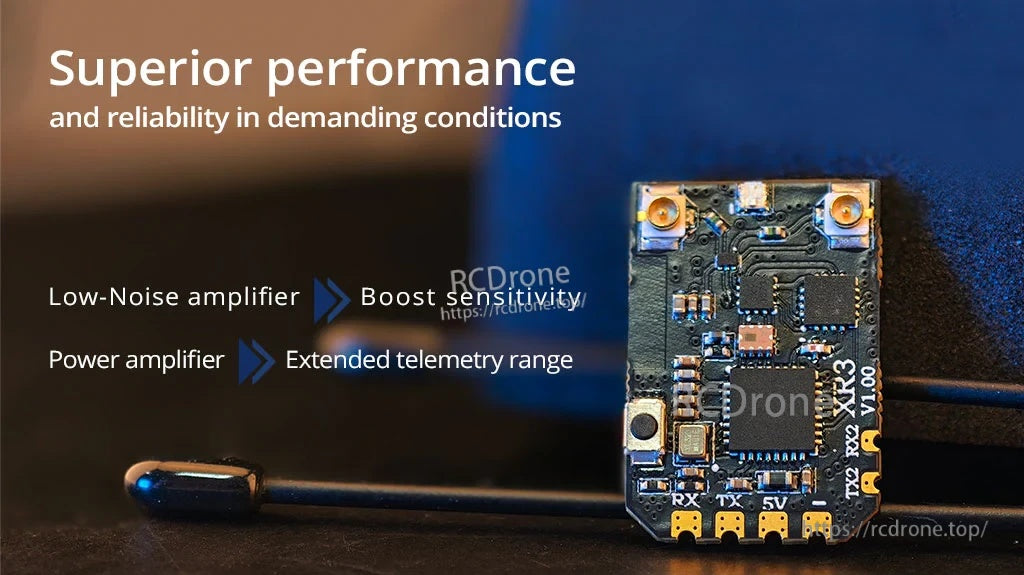

Skyworks RFX2401C: LNA（感度向上）、PA（最大100mWテレメトリ）、およびダイバーシティのためのアンテナ切替

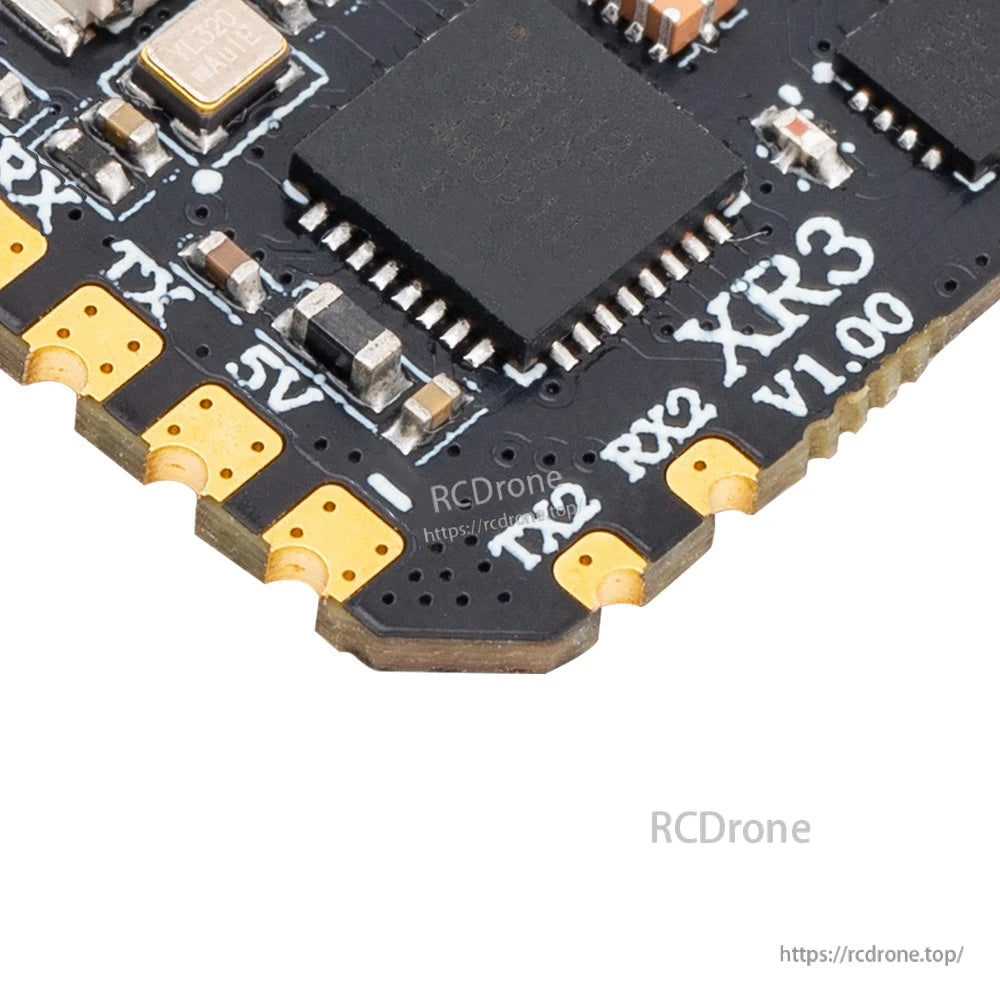

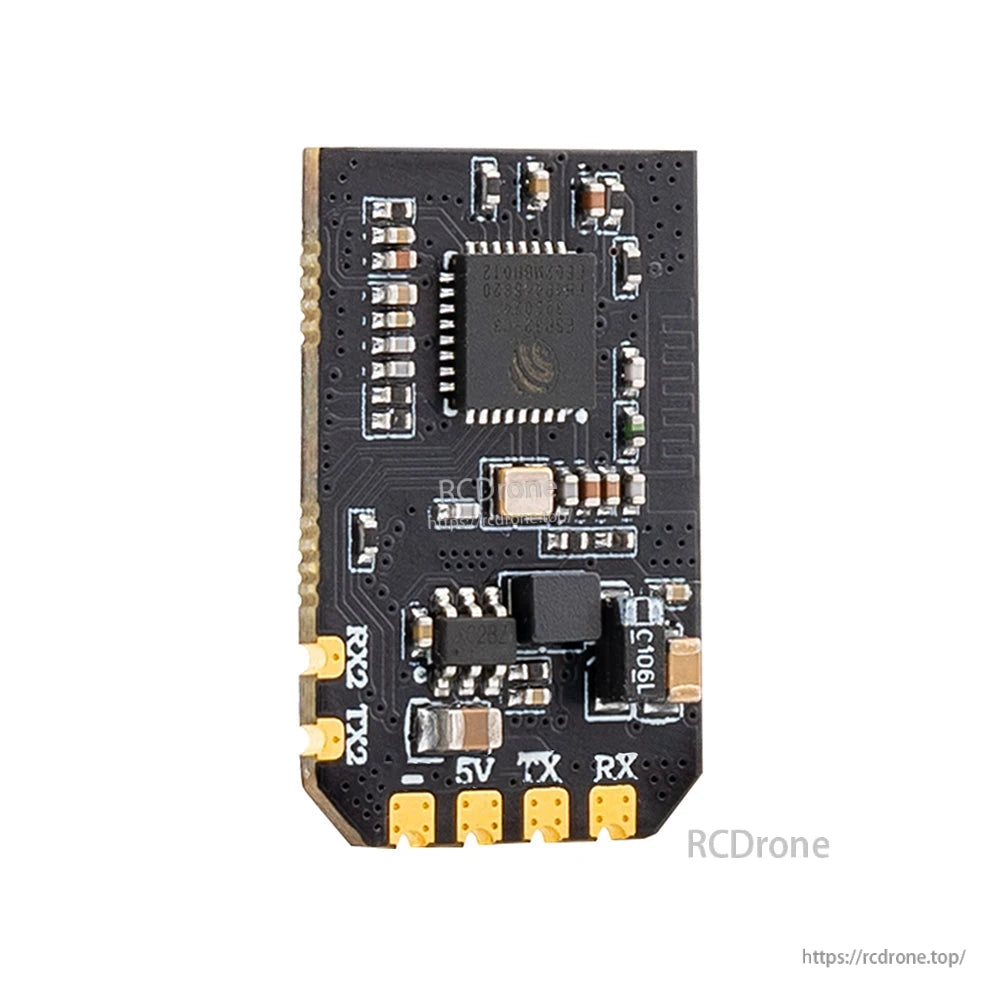

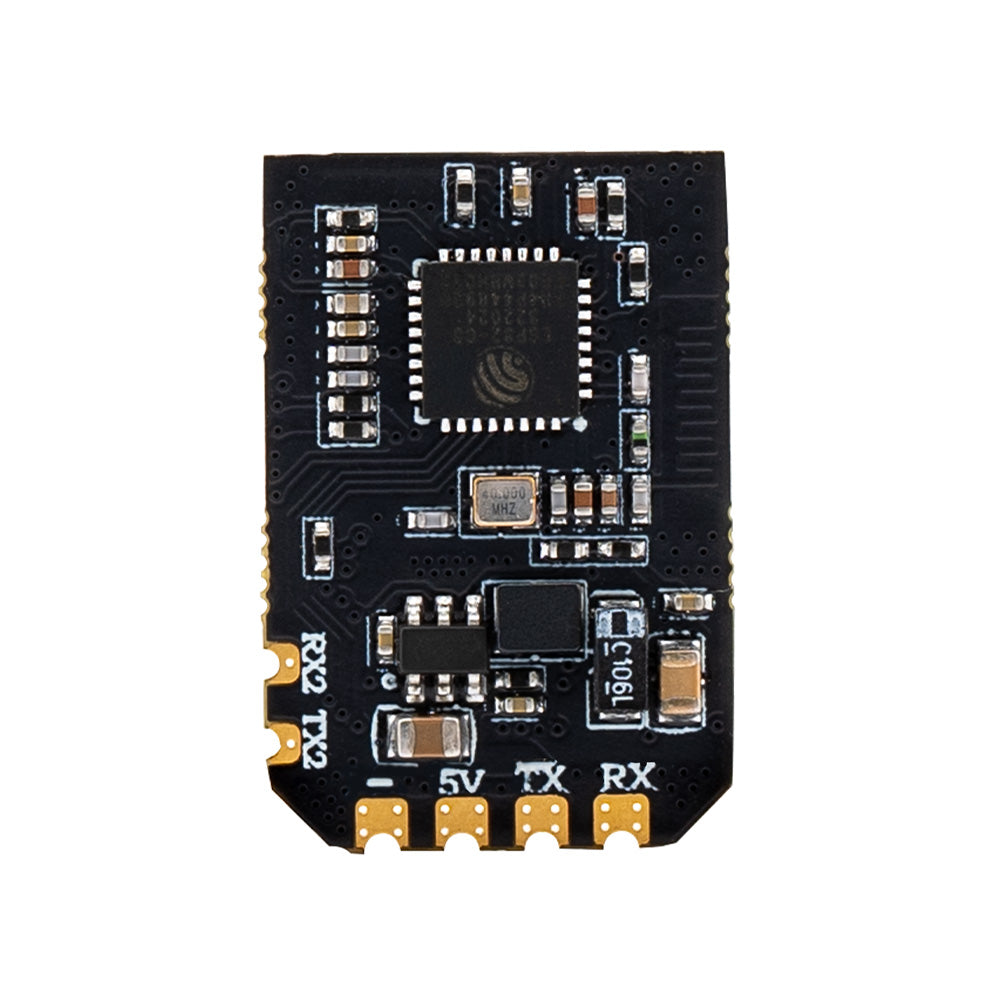

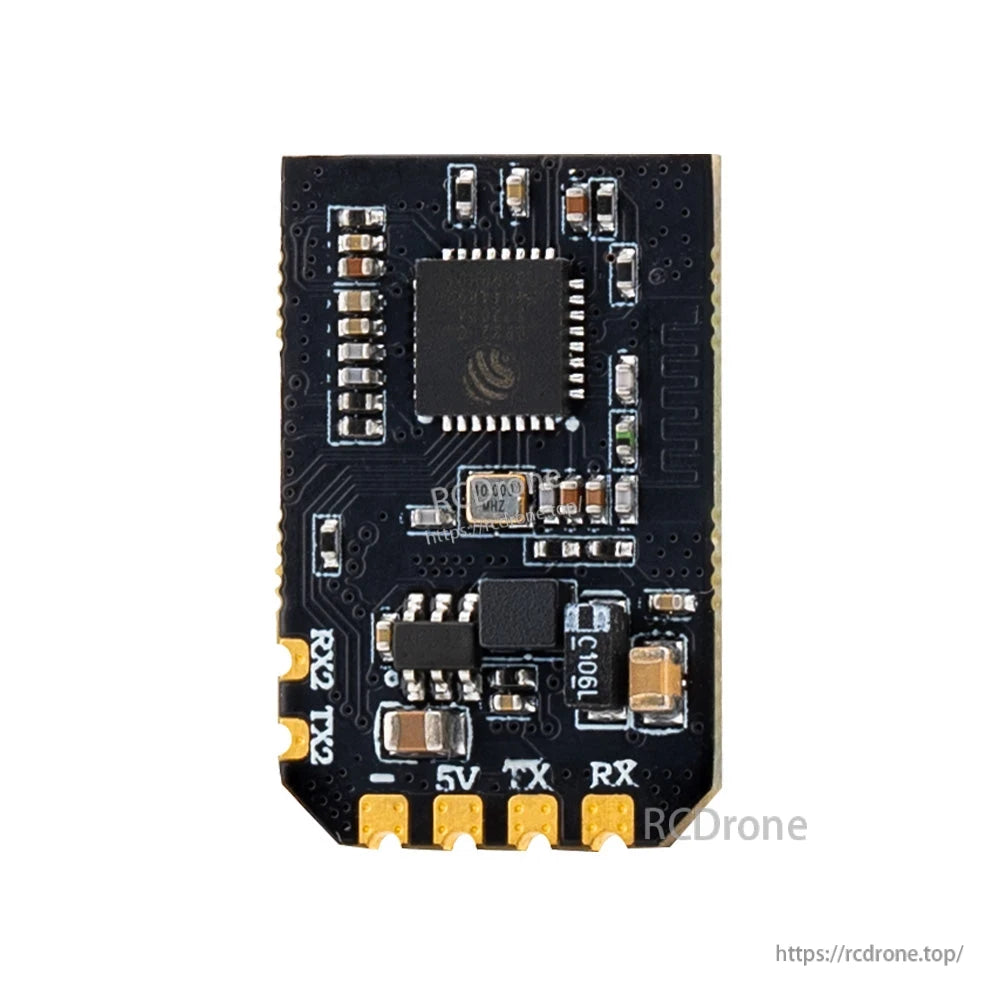

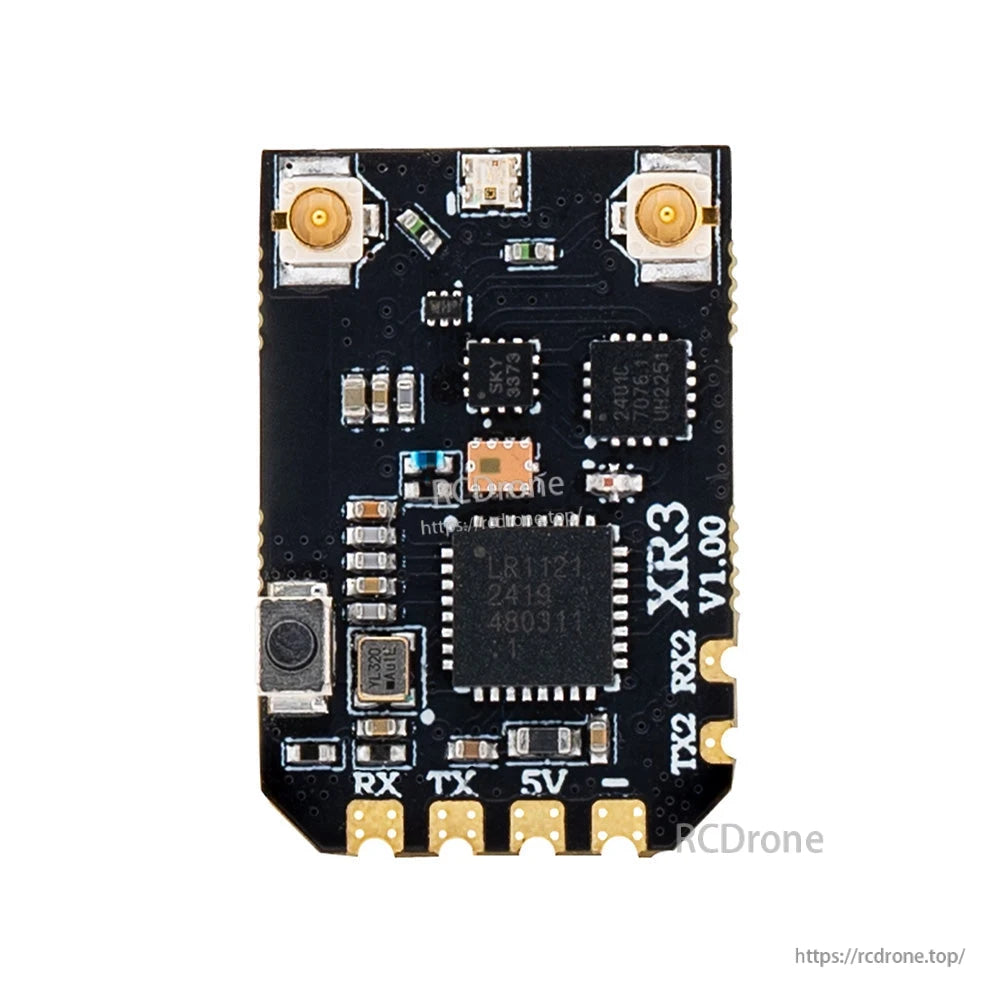

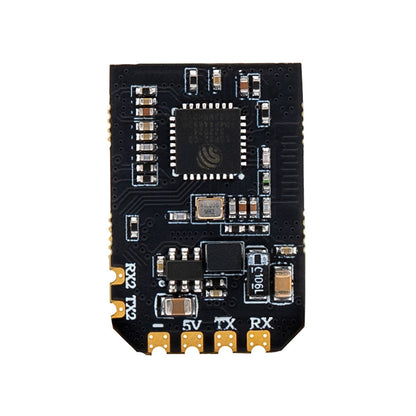

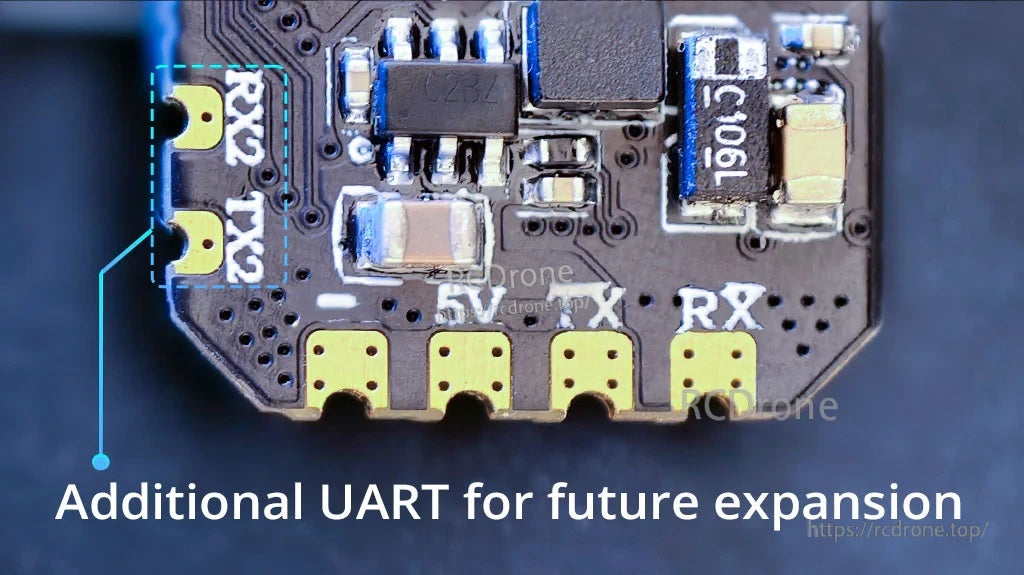

将来の拡張のための追加UART（TX2 / RX2とラベル付けされたパッド）；主要パッドはRX / TX / 5Vとラベル付け
高度な機能のためのセカンダリポート

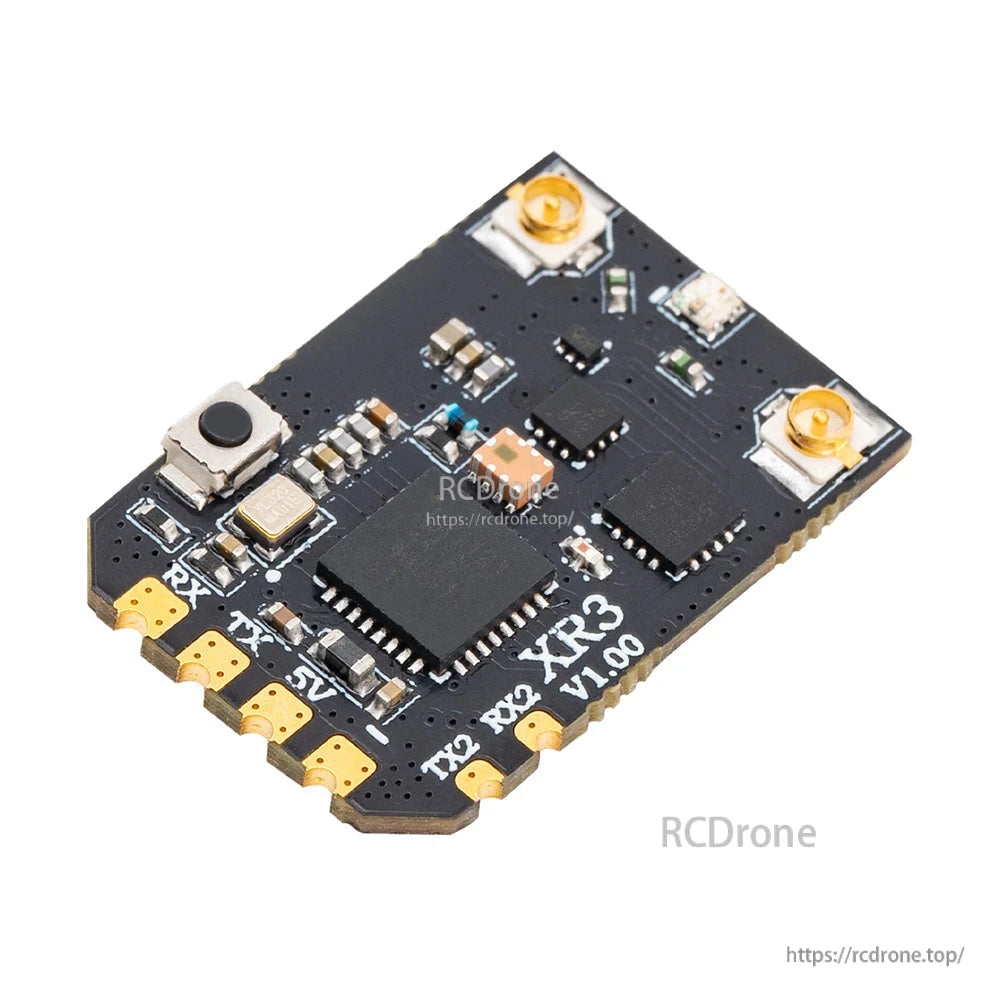

はんだ付けを容易にするためのキャッスルパッド

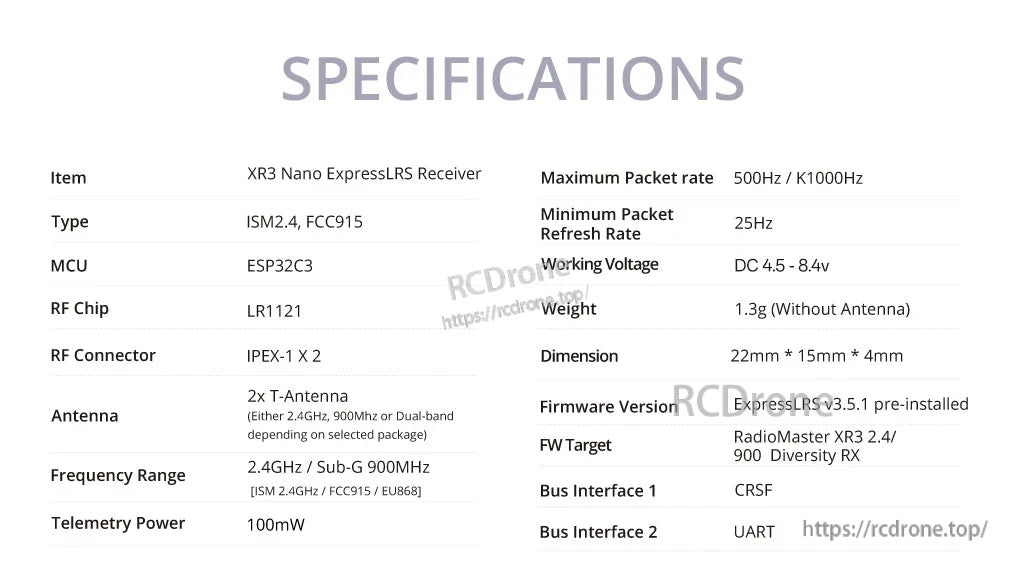

仕様

アイテム	XR3 Nanoマルチ周波数アンテナダイバーシティExpressLRSレシーバー（XR3 Nano ExpressLRSレシーバー）
タイプ / 地域（リストに記載されている通り）	ISM2.4; CE868; FCC915
MCU	ESP32C3
RF チップ	LR1121

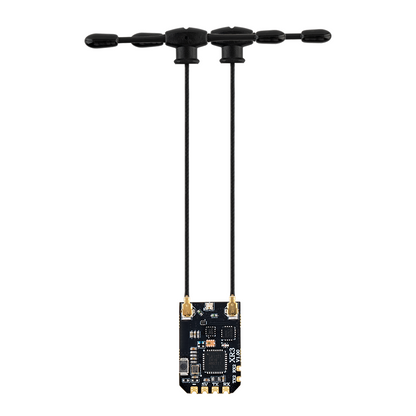

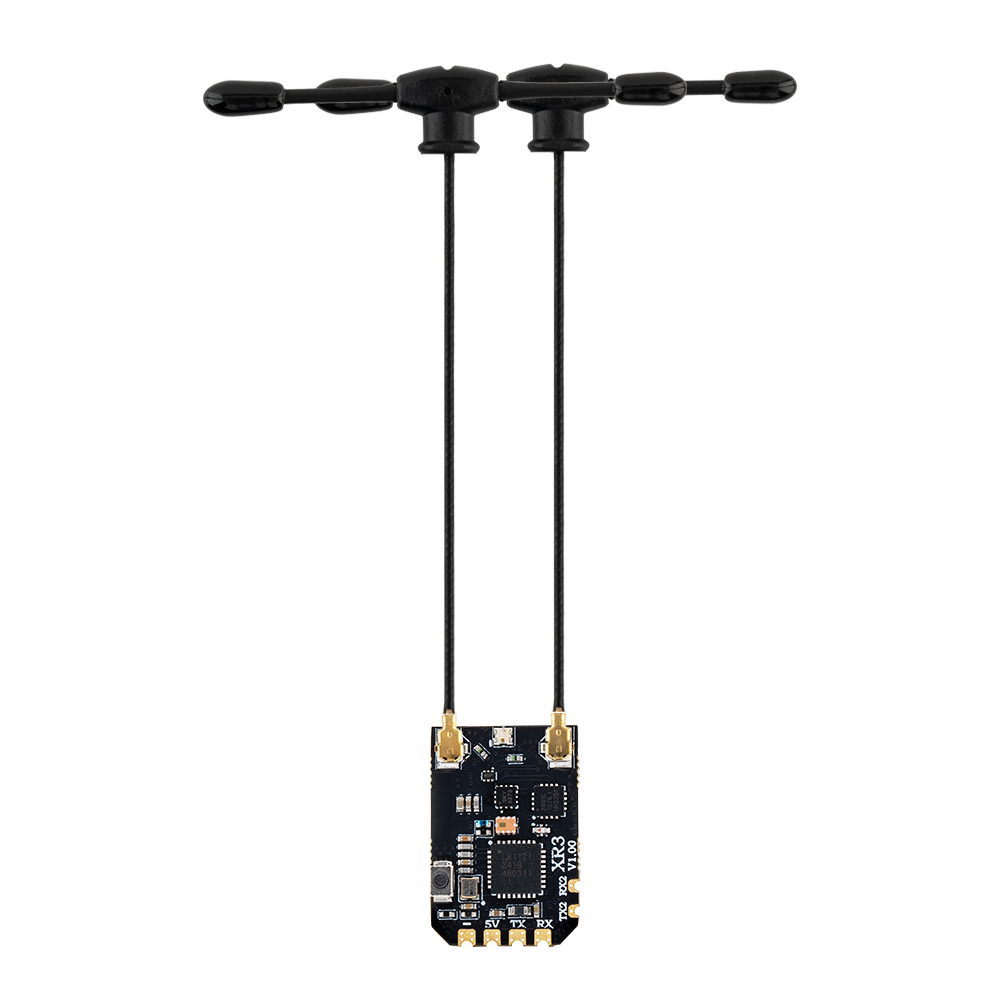

RF コネクタ	IPEX-1 x 2

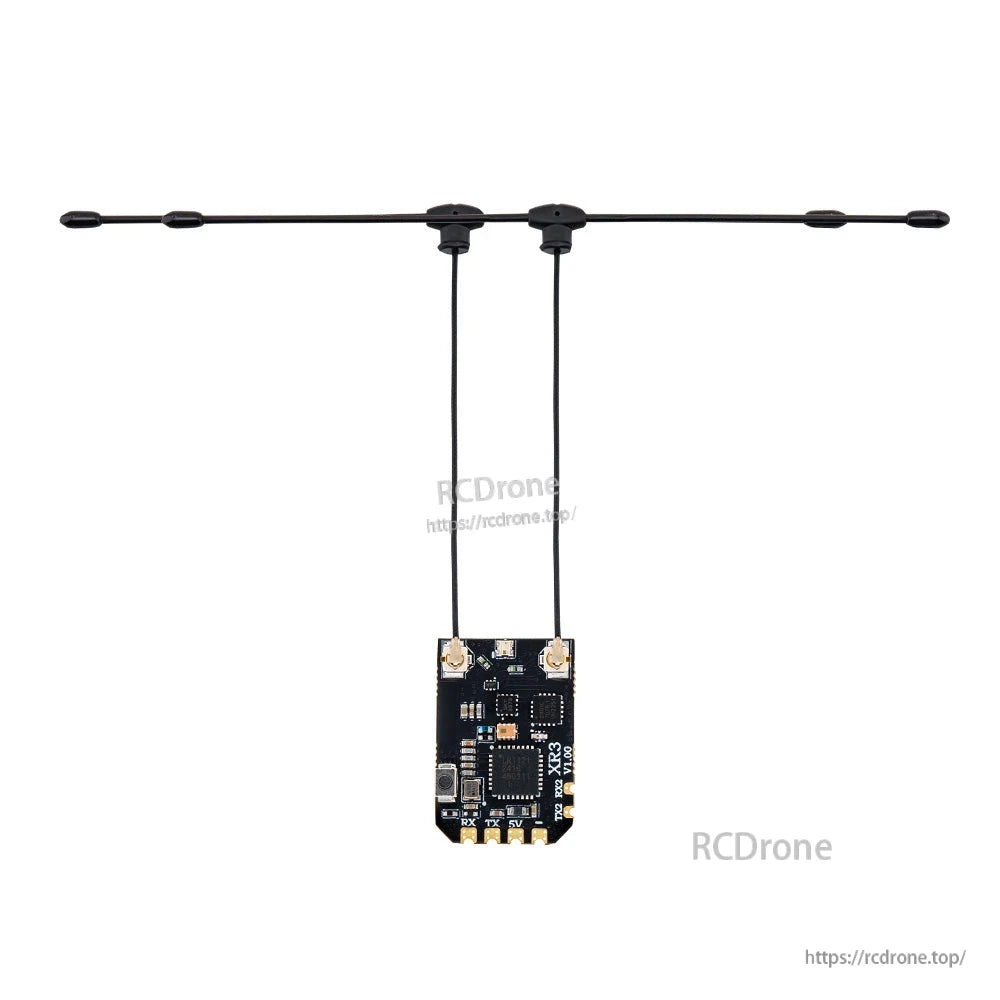

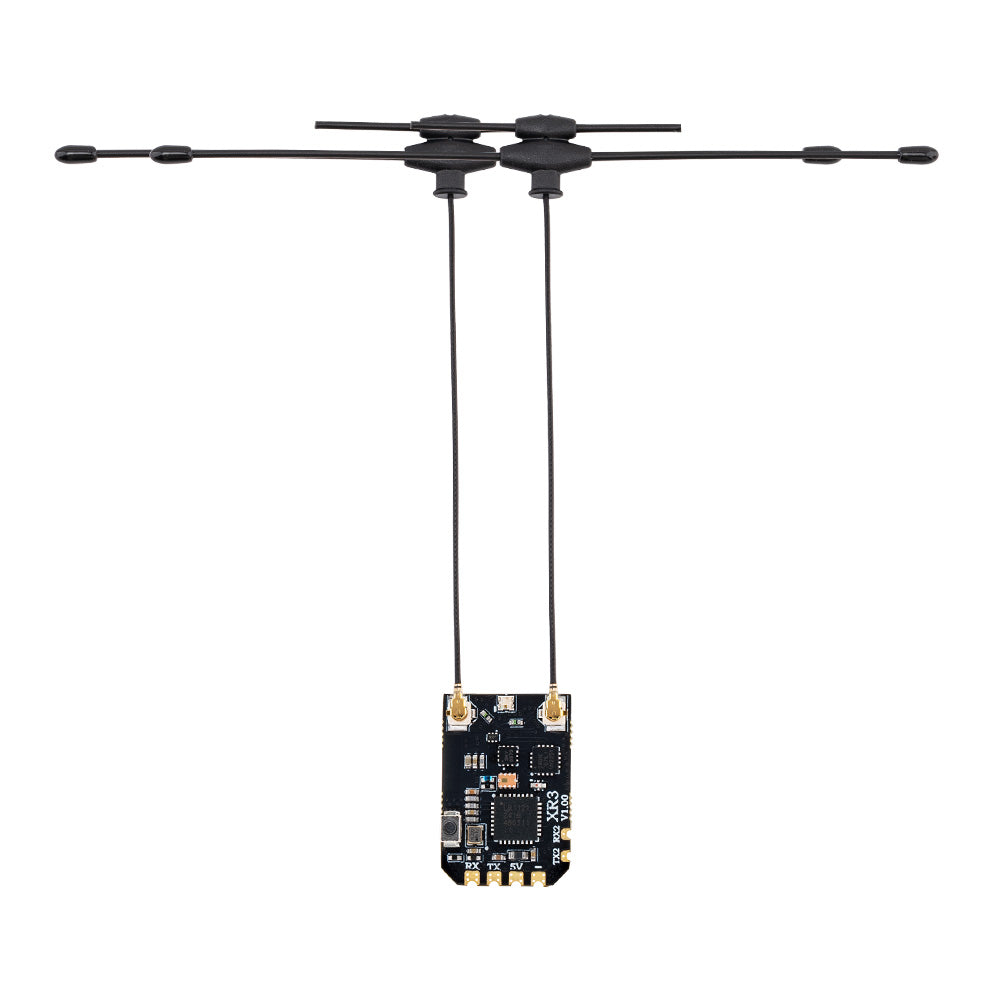

アンテナ	2 x T-アンテナ（選択したパッケージに応じて2.4GHz、900MHz、またはデュアルバンド）
周波数範囲	2.4GHz / Sub-G 900MHz（ISM 2.4GHz / FCC915 / EU868としても表示）
テレメトリーパワー	100mW
最大パケットレート / 受信リフレッシュレート	500Hz / K1000Hz（DK500Hz / K1000Hzとしても記載）
最小パケットリフレッシュレート / 受信機リフレッシュレート	25Hz
動作電圧	DC 4.5 - 8.4V

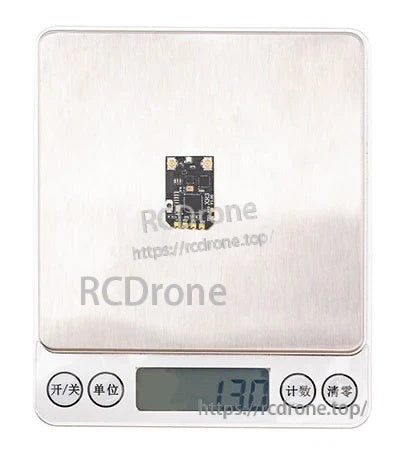

重量	1.3g (アンテナなし)

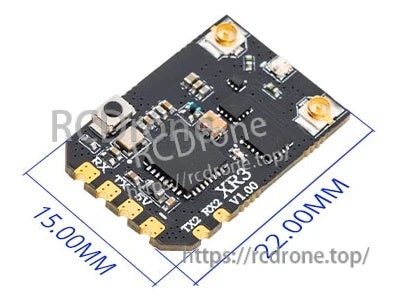

寸法	22mm * 15mm * 4mm (基板サイズは22.00MM x 15.00MMとしても表示されます)
ファームウェアバージョン	ExpressLRS v3.5.1 プレインストール済み
FWターゲット	RadioMaster XR3 2.4/900 ディバージェンス RX
バスインターフェース 1	CRSF
バスインターフェース 2	UART

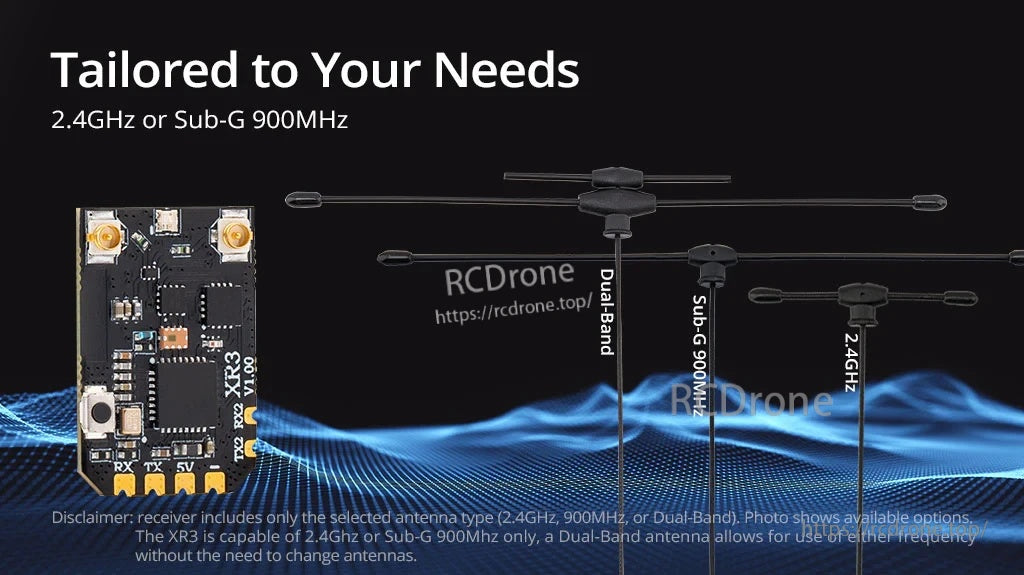

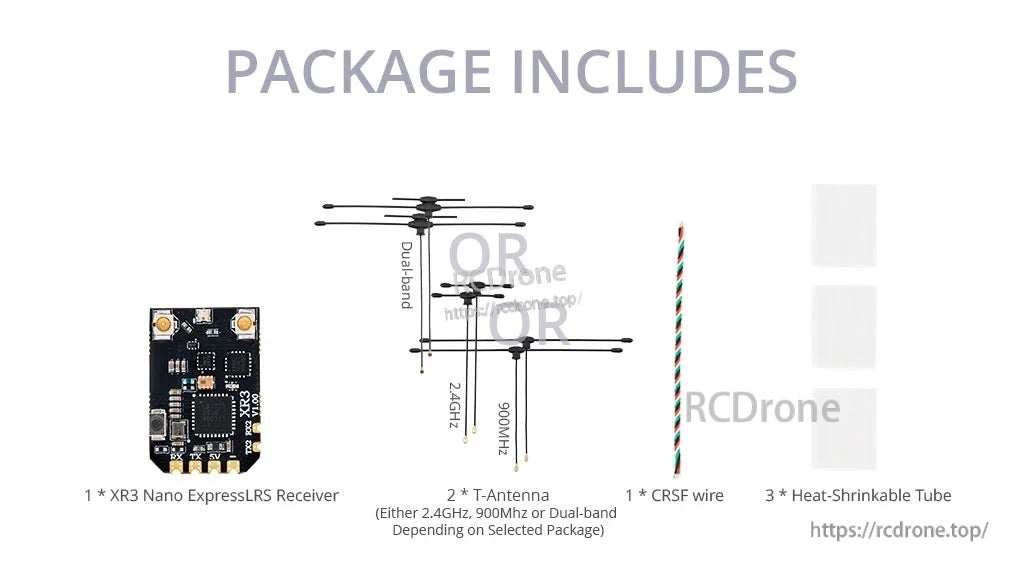

アンテナオプション（ニーズに合わせてカスタマイズ）

XR3レシーバーは、2.4GHz、Sub-G 900MHz、またはデュアルバンドアンテナの異なるアンテナ選択肢で提供されます。レシーバーには選択されたアンテナタイプ（2.4GHz、900MHz、またはデュアルバンド）のみが含まれています。XR3は2.4GHzまたはSub-G 900MHzに対応しており、デュアルバンドアンテナを使用することで、アンテナを変更することなくどちらの周波数も使用できます。

互換性

ラジオ互換性（リストに記載されている通り）

既存のRadioMaster ExpressLRSラジオおよびモジュールと互換性があります。これには、TX16S MKII、BOXER、GX12、TX12 MKII、ZORRO、POCKET、MT12が含まれます。また、RadioMaster ExpressLRSモジュール：RANGER、BANDIT、NOMADも含まれます。

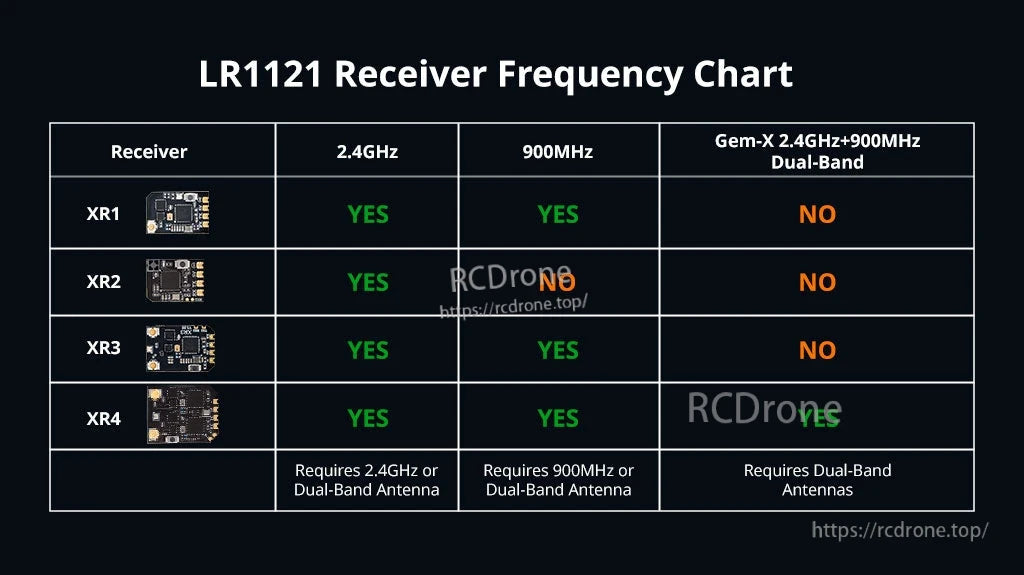

LR1121受信機周波数チャート（表示されている通り）

受信機	2.4GHz	900MHz	Gem-X 2.4GHz+900MHzデュアルバンド
XR1	はい	はい	いいえ
XR2	はい	いいえ	いいえ
XR3	はい	はい	いいえ
XR4	はい	はい	はい
注意事項（表示されている通り）：2が必要です。4GHzまたはデュアルバンドアンテナ; 900MHzまたはデュアルバンドアンテナが必要; デュアルバンドアンテナが必要

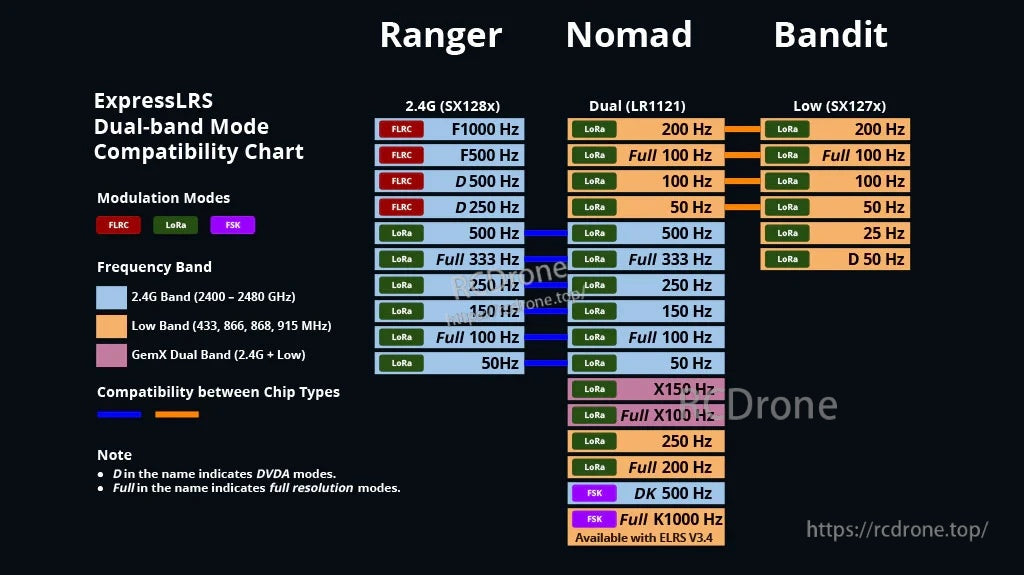

ExpressLRSデュアルバンドモード互換性チャート（表示されている通り）

変調モード: FLRC, LoRa, FSK
周波数帯: 2.4G帯（2400 - 2480 GHz）；低帯（433, 866, 868, 915 MHz）；GemXデュアルバンド（2.4G + 低）
注: 名前のDはDVDAモードを示します。名前のFullはフル解像度モードを示します。

モジュール	チップタイプ	リストされたパケットレート / モード
レンジャー	2.4G (SX128x)	FLRC: F1000 Hz, F500 Hz, D500 Hz, D250 Hz; LoRa: 500 Hz, Full 333 Hz, 250 Hz, 150 Hz, Full 100 Hz, 50Hz
ノマド	デュアル (LR1121)	LoRa: 200 Hz, Full 100 Hz, 100 Hz, 50 Hz, 500 Hz, Full 333 Hz, 250 Hz, 150 Hz, Full 100 Hz, 50 Hz, X150 Hz, Full X100 Hz, 250 Hz, Full 200 Hz; FSK: DK 500 Hz, Full K1000 Hz; ELRS v3.4で利用可能
バンディット	ロー (SX127x)	LoRa: 200 Hz, Full 100 Hz, 100 Hz, 50 Hz, 25 Hz, D 50 Hz
