概要
GEPRC GEP-M10シリーズGPSモジュールは、u-blox M10050チップに基づいたアップグレードされたGPS位置決めモジュールラインです。GPS + BDS + Galileo + QZSS + SBASの共同位置決めをサポートし、最大32のナビゲーション衛星に対応しています。また、受信性能を向上させるために、12 x 12 mmおよび18 x 18 mmのセラミックアンテナオプションを提供しています。内蔵のフラッシュチップとファラッドコンデンサーは、設定パラメータを保存し、高速ホットスタートをサポートします。
オプションのオンボードセンサーには、方位/ヘディングおよび高度データ用のQMC5883LまたはIST8310磁気センサー、DPS310気圧計が含まれます。製品選択のサポートやインストール支援については、https://rcdrone.top/に連絡するか、メールでsupport@rcdrone.top . までお問い合わせください。
主な特徴
- u-blox M10050 (M10) チップソリューション
- GPS + BDS + Galileo + QZSS + SBAS 共同測位
- 最大32衛星、72ch
- 10 Hz 出力周波数、115200 bps ボーレート
- 12 x 12 mm または 18 x 18 mm セラミックアンテナバージョン
- 内蔵フラッシュチップとファラデーキャパシタ（設定を保存し、ホットスタートをサポート）
- オンボードインジケーターライト
- オプションの統合型磁力計 + 気圧計の組み合わせ
仕様

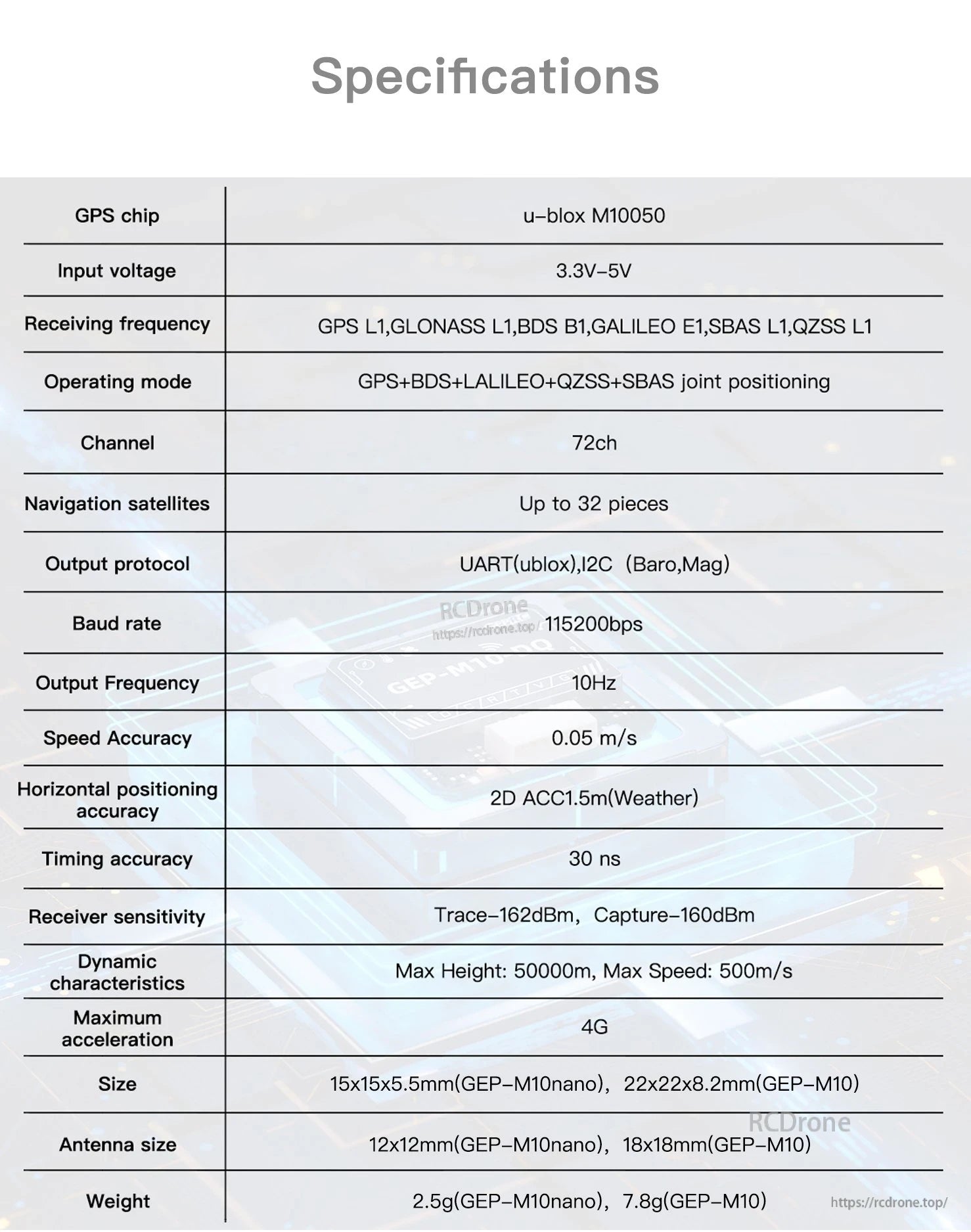

| GPSチップ | u-blox M10050 |
| 入力電圧 | 3.3V-5V |
| 受信周波数 | GPS L1、GLONASS L1、BDS B1、GALILEO E1、SBAS L1、QZSS L1 |
| 動作モード | GPS + BDS + GALILEO + QZSS + SBAS共同測位 |
| チャンネル | 72ch |
| ナビゲーション衛星 | 最大32個 |
| 出力プロトコル | UART (ublox)、I2C (Baro, Mag) (Ublox出力; 対応プログラムはユーザーが作成する必要があります) |
| ボーレート | 115200bps |
| 出力周波数 | 10Hz |
| 速度精度 | 0.05 m/s |
| 水平測位精度 | 2D ACC 1.5m (天候) |
| タイミング精度 | 30 ns |
| 受信機感度 | トレース -162dBm, キャプチャ -160dBm |
| 動的特性 | 最大高度: 50000m, 最大速度: 500m/s |
| 最大加速度 | 4G |
| 磁力計（オプション） | QMC5883L, IST8310 |
| 気圧計（オプション） | DPS310 |
| サイズ | 15 x 15 x 5.5mm (GEP-M10nano), 22 x 22 x 8.2mm (GEP-M10) |
| アンテナサイズ | 12 x 12mm (GEP-M10nano), 18 x 18mm (GEP-M10) |

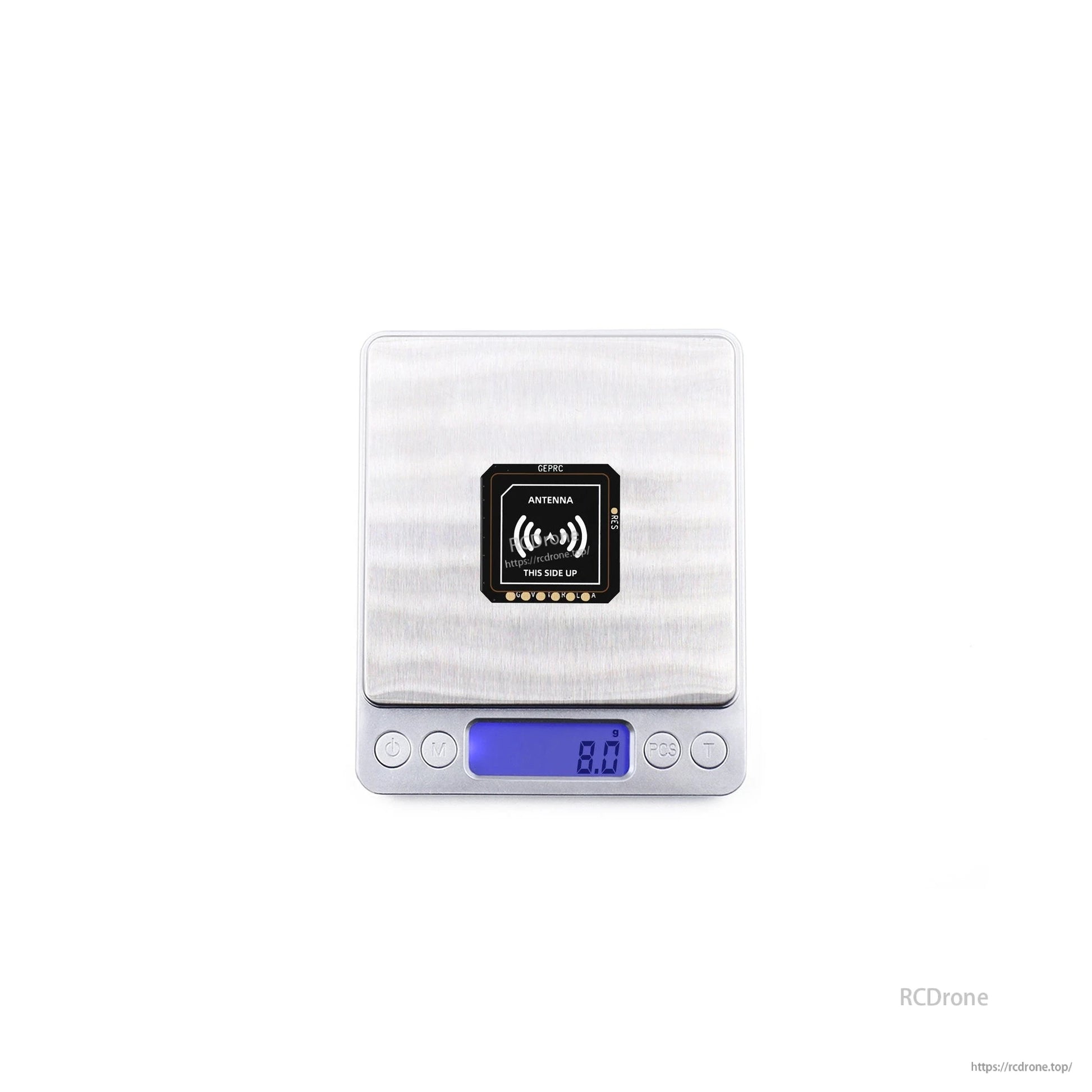

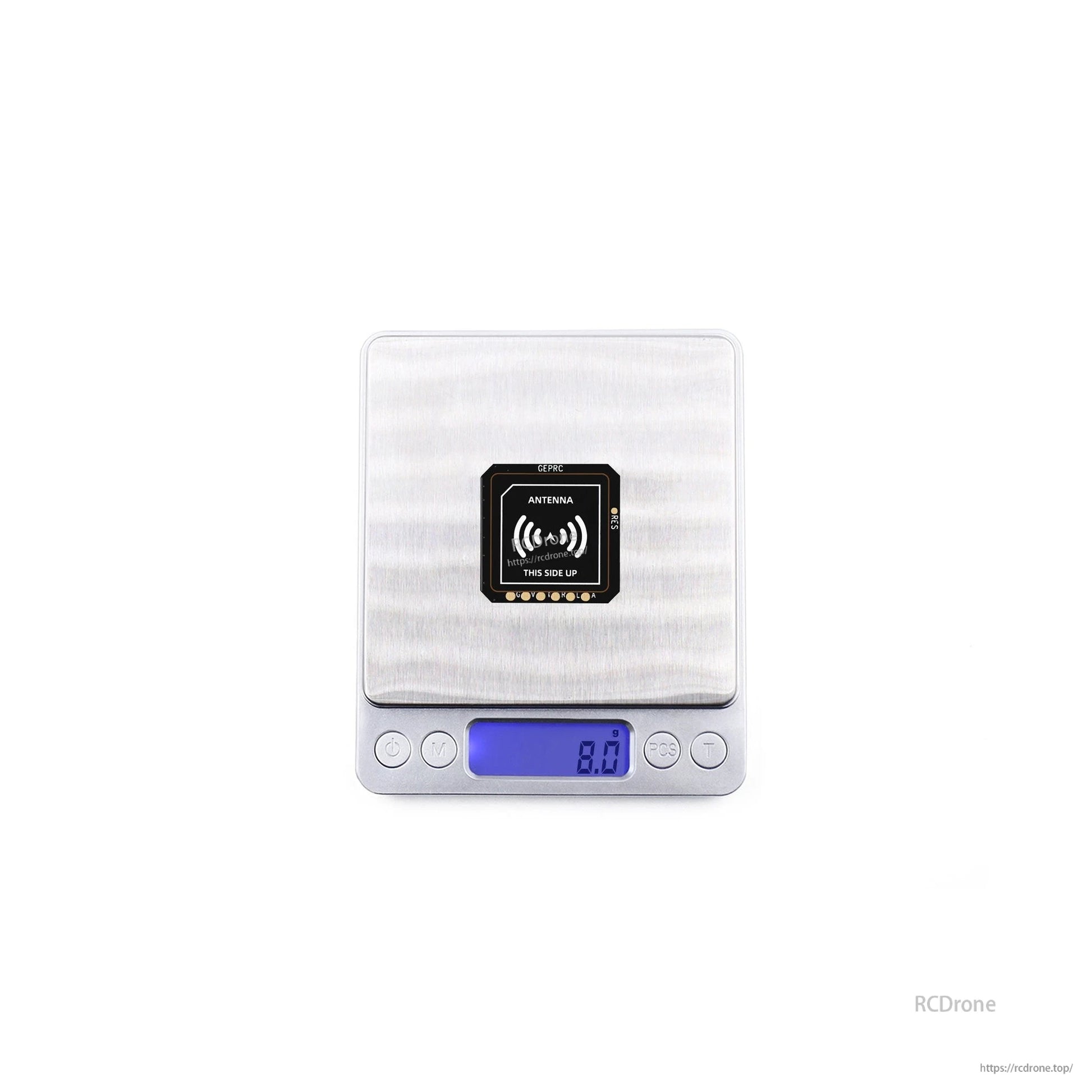

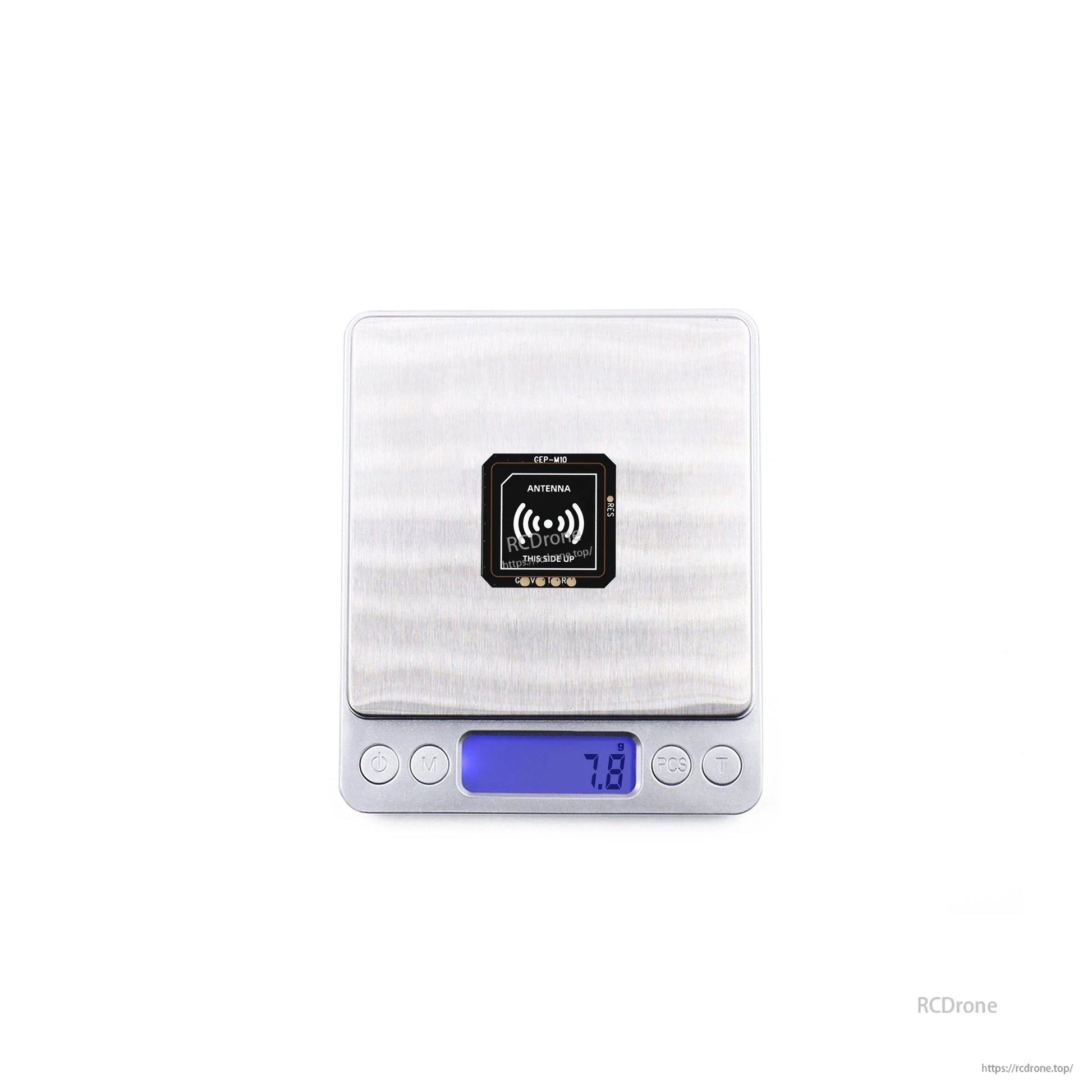

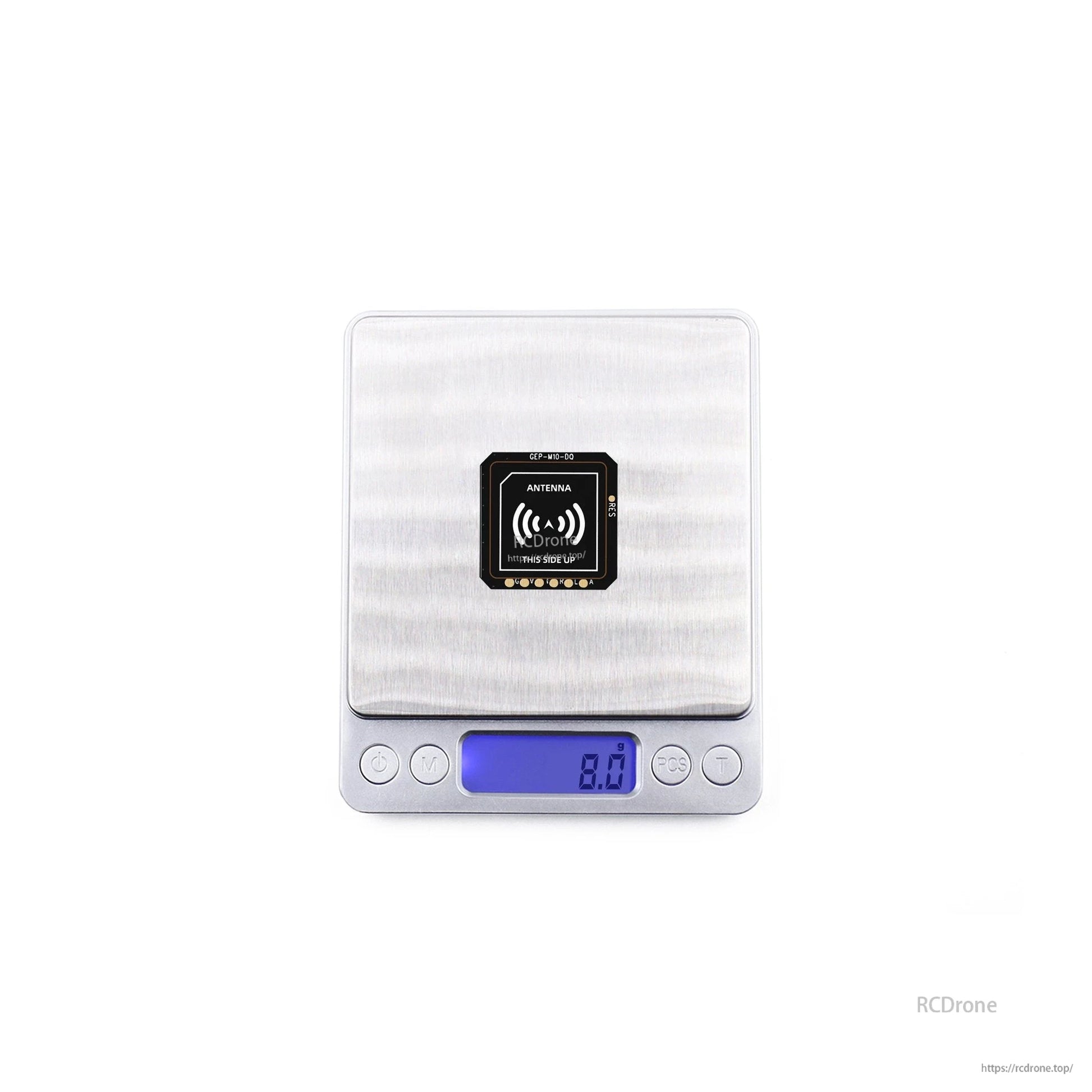

| 重量 | 2.5g (GEP-M10nano), 7.8g (GEP-M10) |

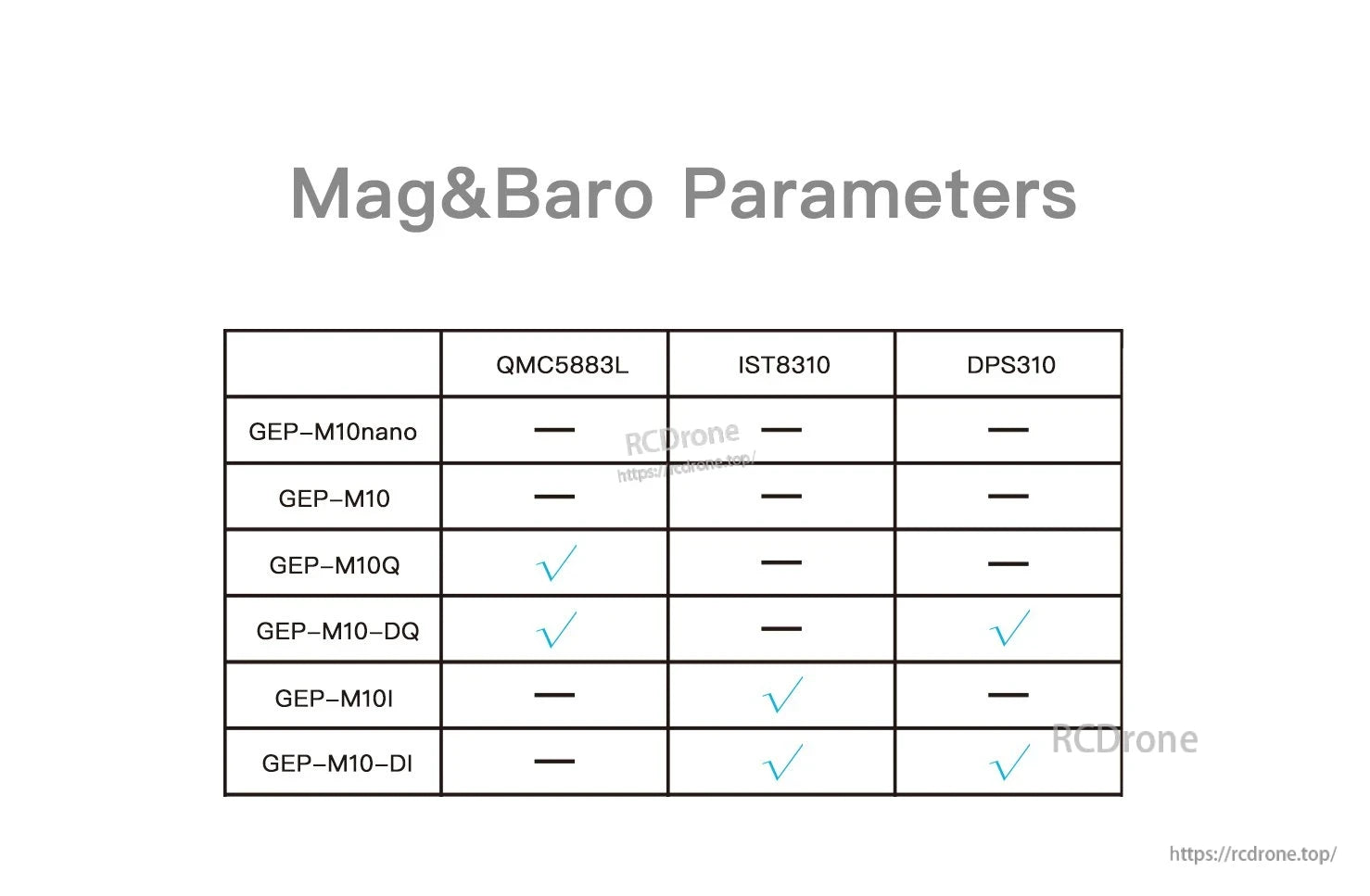

マグ & バロオプション (モデル別)
| モデル | QMC5883L | IST8310 | DPS310 |
|---|---|---|---|
| GEP-M10nano | - | - | - |
| GEP-M10 | - | - | - |
| GEP-M10Q | はい | - | - |
| GEP-M10-DQ | はい | - | はい |
| GEP-M10I | - | はい | - |
| GEP-M10-DI | - | はい | はい |
配線
- GEP-M10-DQの配線ラベル: SDA, SCL, RX, TX, +5V, GND
- GEP-M10およびGEP-M10nanoの配線ラベル: RX, TX, +5V, GND

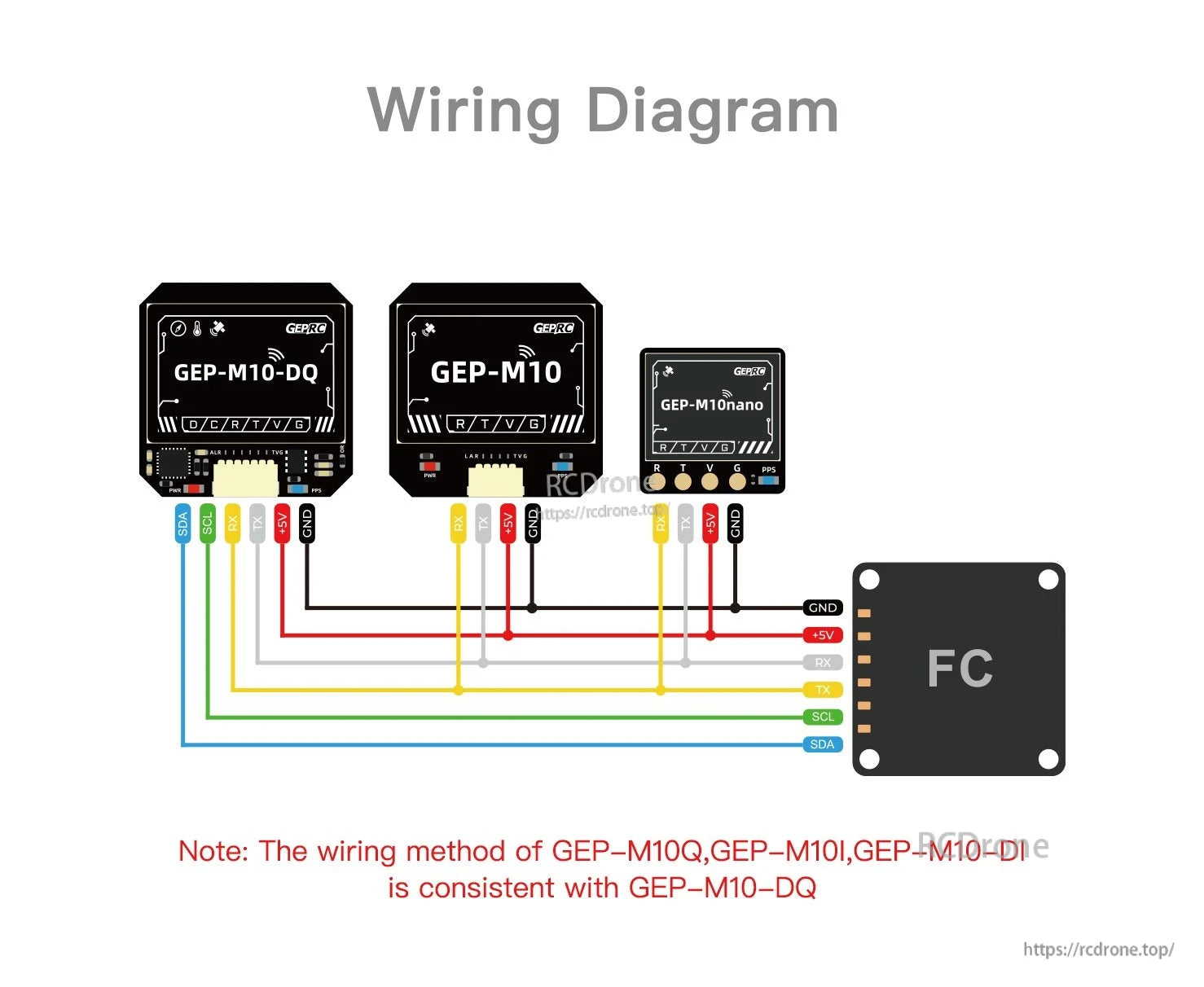

- フライトコントローラーの接続が表示されています：GND、+5V、RX、TX、SCL、SDA
- 注：GEP-M10Q、GEP-M10I、およびGEP-M10-DIの配線方法は、GEP-M10-DQと一致しています。
含まれるもの
- 1 x GPSモジュール
- 1 x ターミナルワイヤー
- 1 x GPSモジュール取扱説明書
- 1 x GEPRCステッカー
- 1 x 熱収縮チューブ
用途
- FPVクアドコプター
- マルチローターモデル
- 固定翼モデル
- GPS位置決めを必要とするその他のRCモデル製品
注意事項
気圧計の代替: DPS310の供給状況により、DPS310はDPS368に置き換えられる場合があります。両方の気圧計の性能や使用に違いはなく、古いバージョンと新しいバージョンがランダムに出荷されることがあります。
アンテナの向き: アンテナには「この面を上に」と記されています。
詳細
GEPRC GEP-M10シリーズGPSモジュールは、M10チップを搭載し、磁力計（IST8310/QMC5883L）およびDPS310気圧計のサポートオプションを提供します。

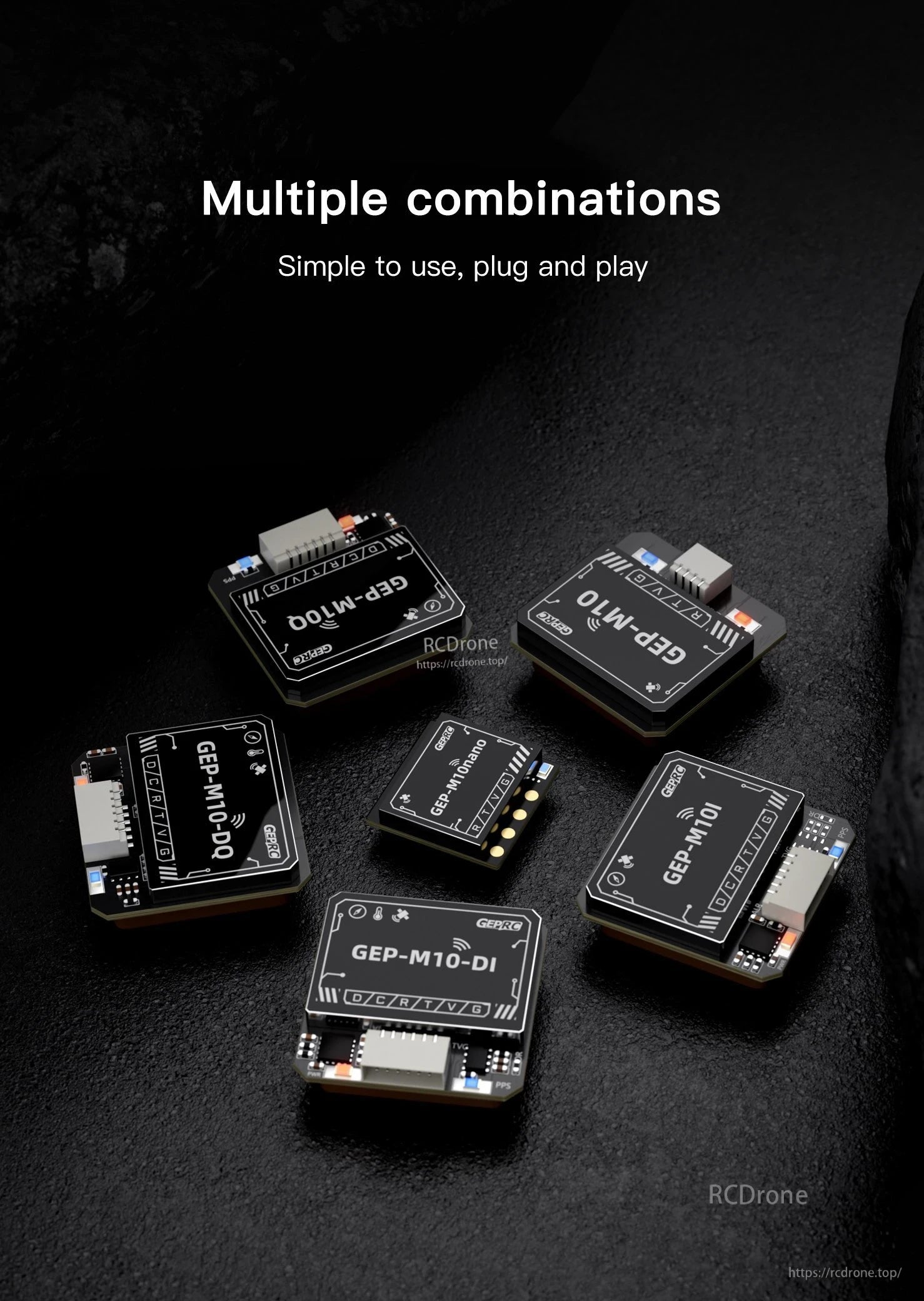

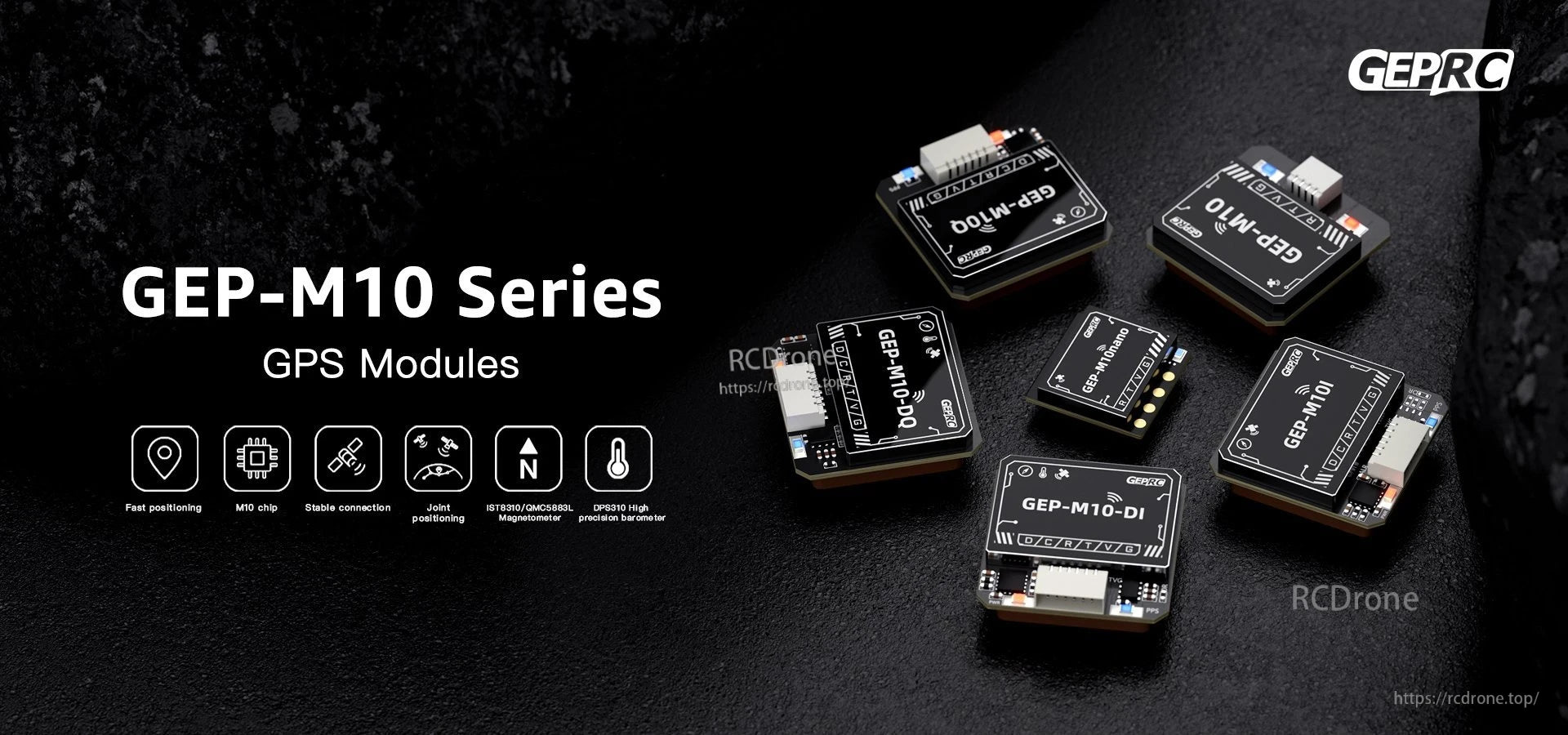

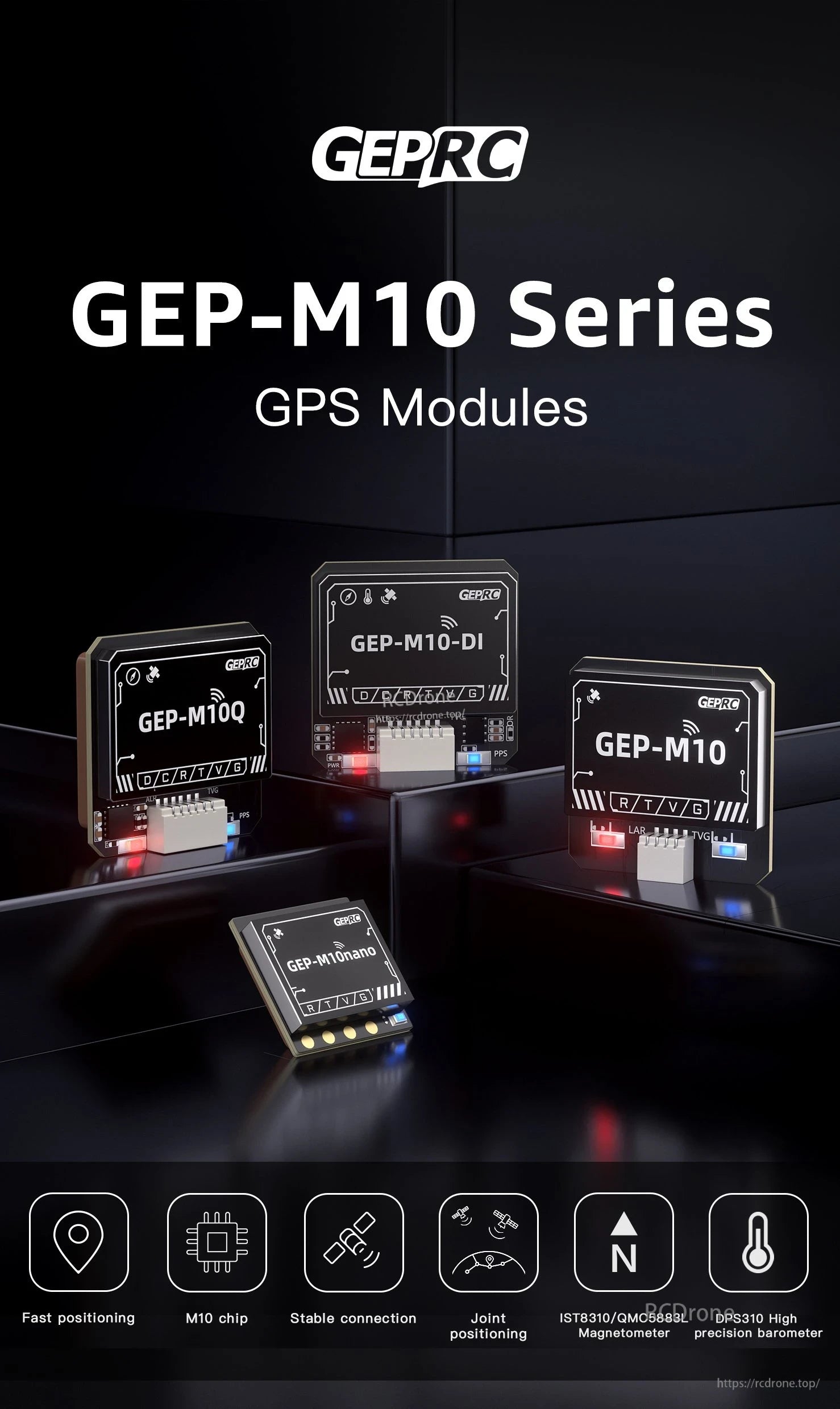

GEPRC GEP-M10シリーズGPSモジュールは、複数のサイズ（M10、M10Q、M10-DI、M10nano）で提供され、柔軟なビルドのために磁気計と気圧計のオプションをサポートしています。
GEPRC GEP-M10シリーズGPSは、GPS、BDS、Galileo、QZSS、SBASを通じたマルチモーダル共同位置決定をサポートし、水平精度は1.5メートル以内とされています。
GEPRC GEP-M10シリーズGPSは、互換性のあるビルドでの迅速な位置決定のために、u-blox第10世代チップを使用しています。

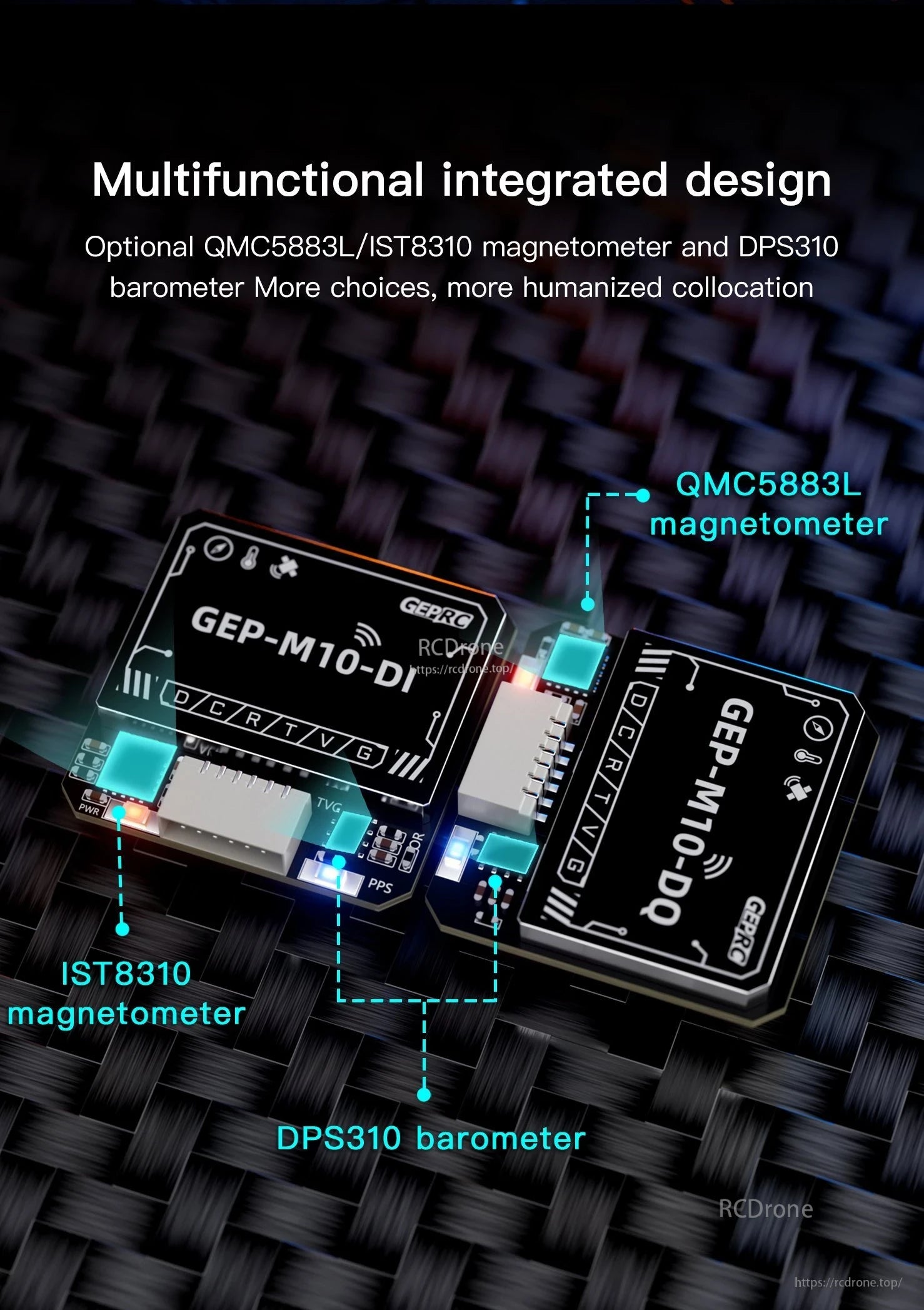

GEPRC GEP-M10 GPSモジュールは、オプションのQMC5883LまたはIST8310磁気計とDPS310気圧計を備えた統合設計を採用しています。

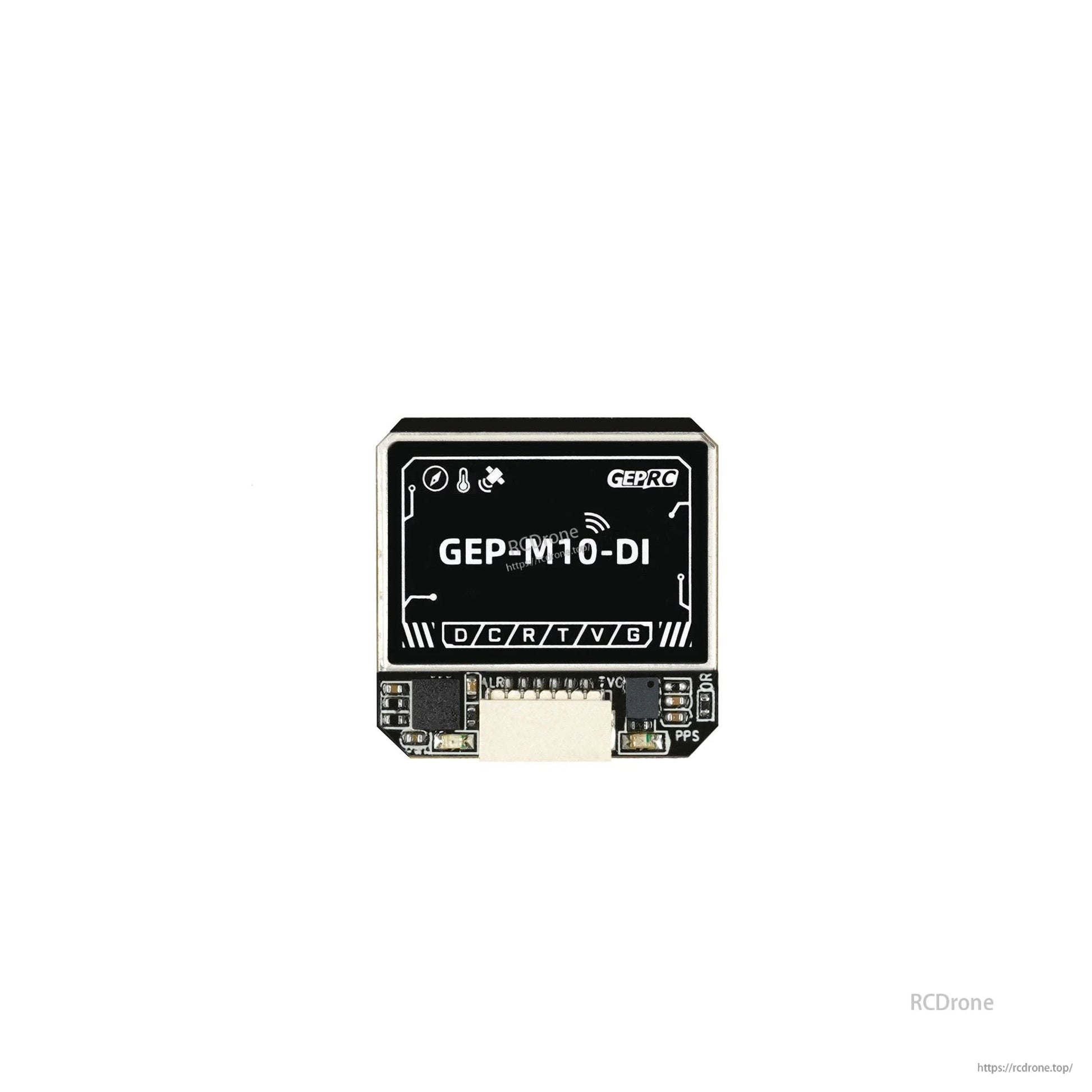

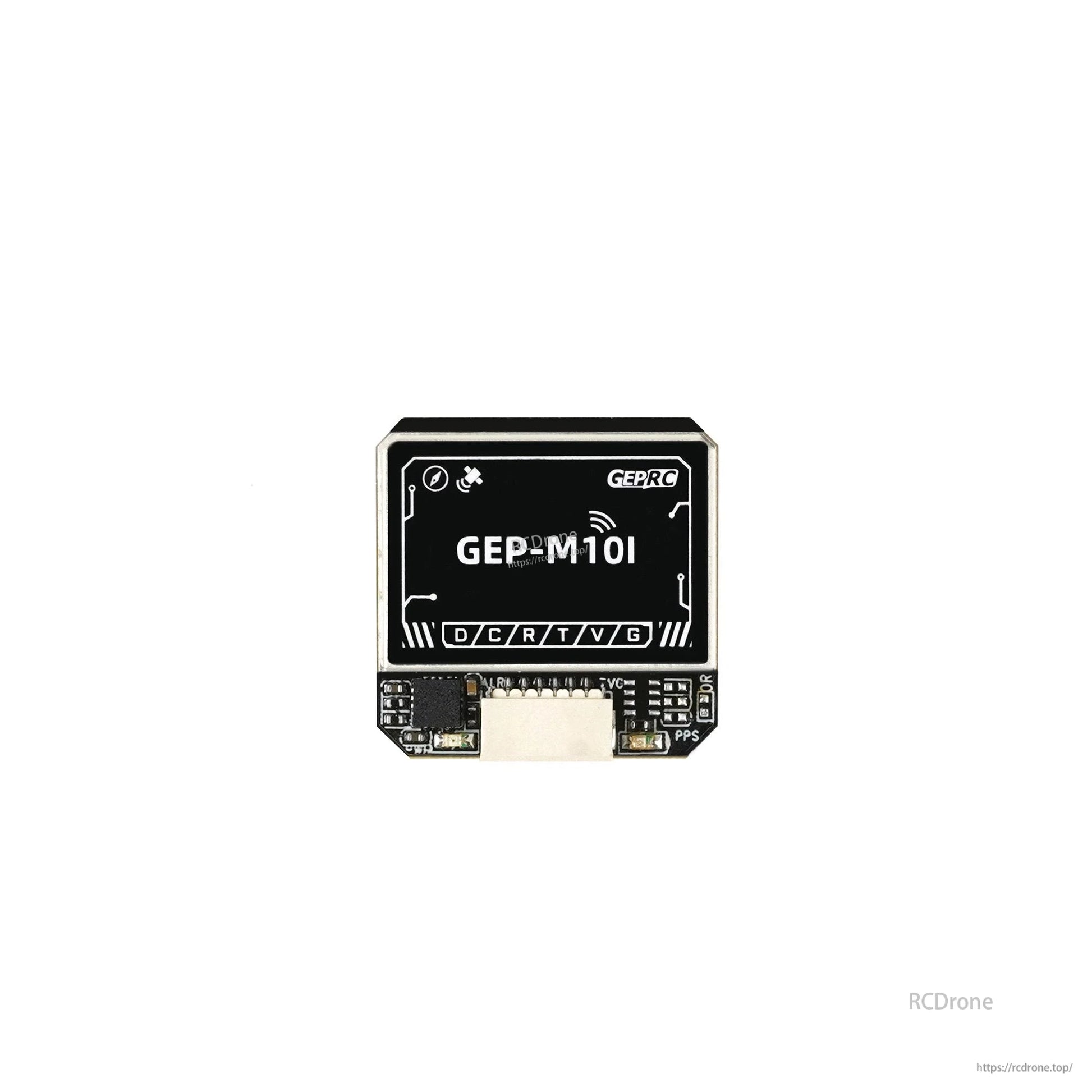

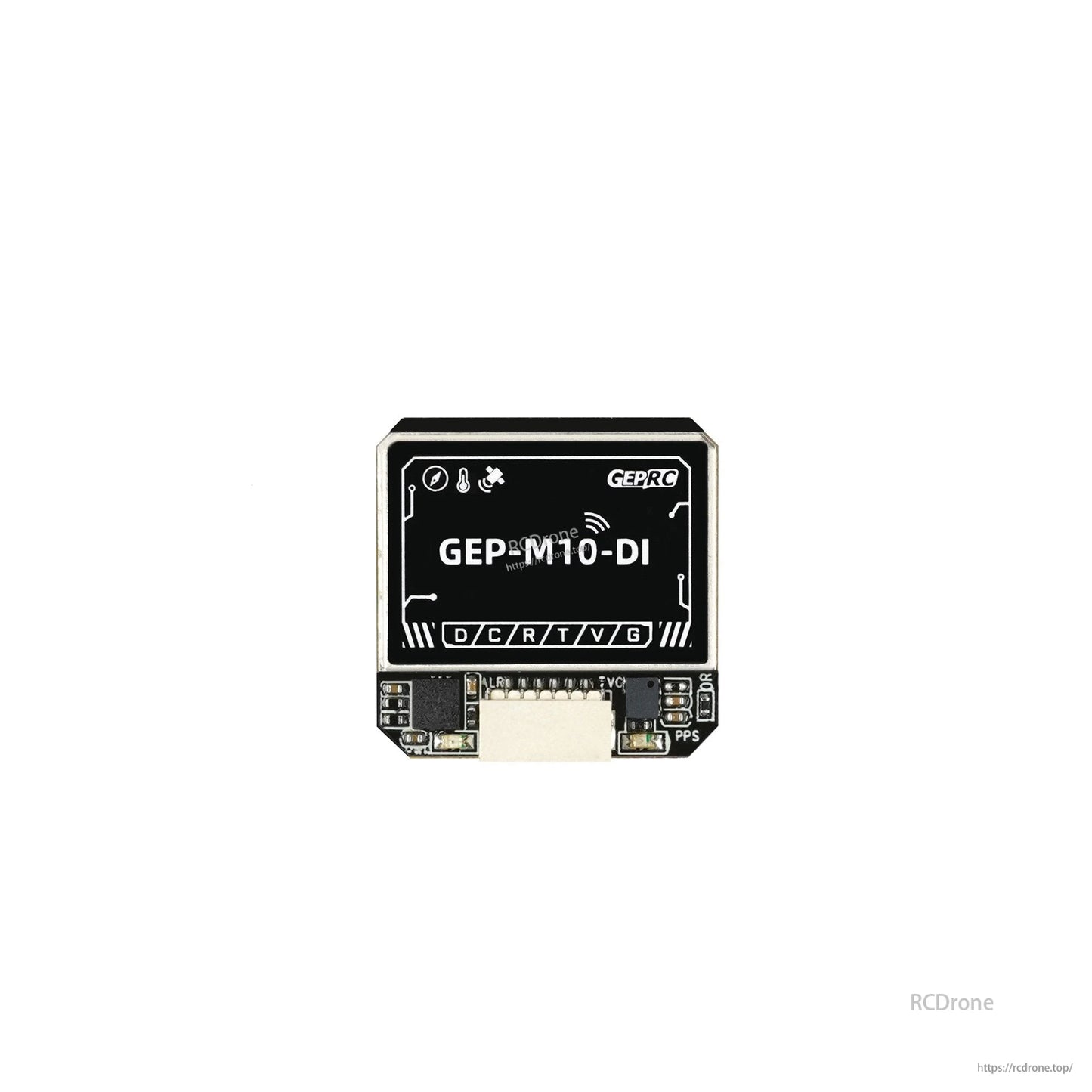

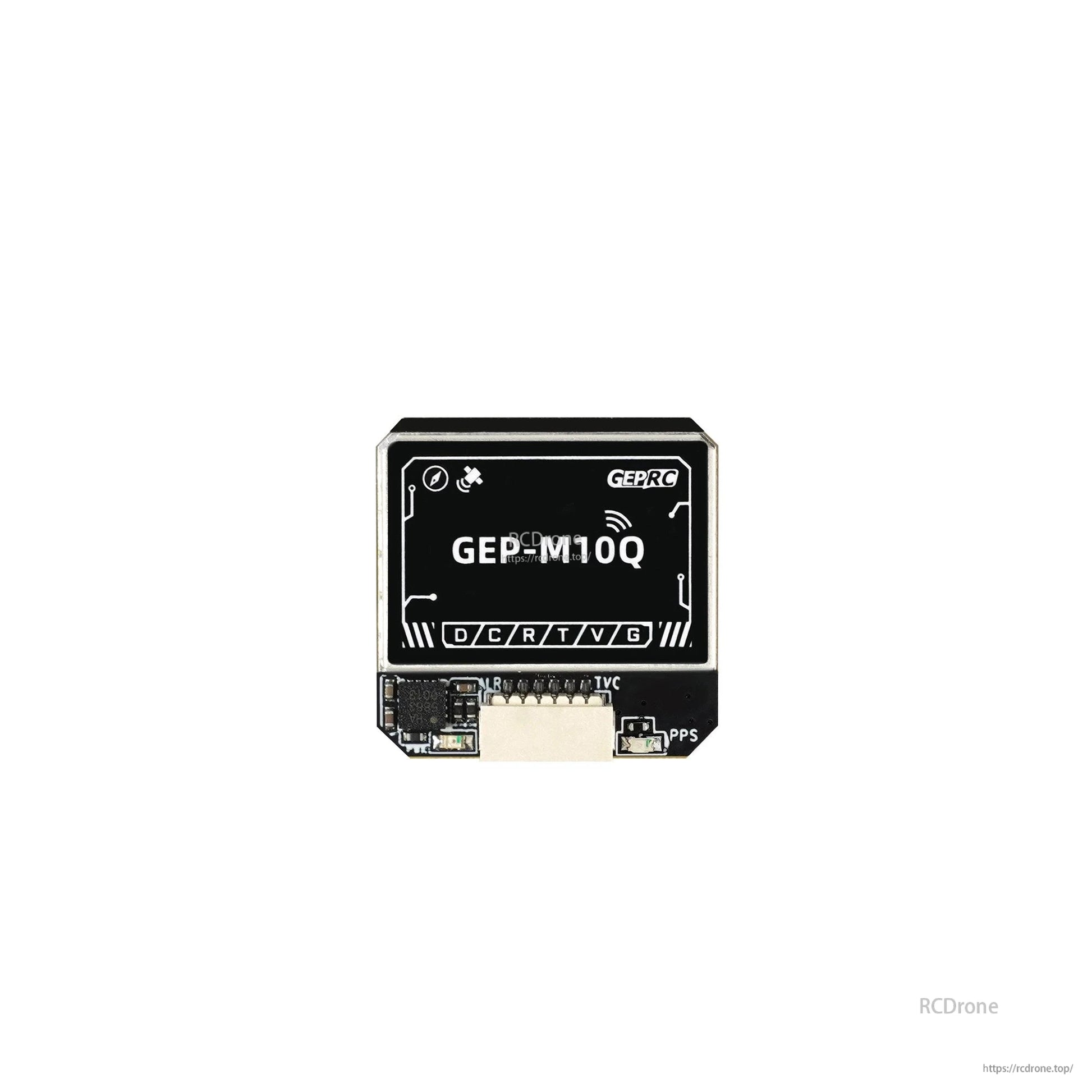

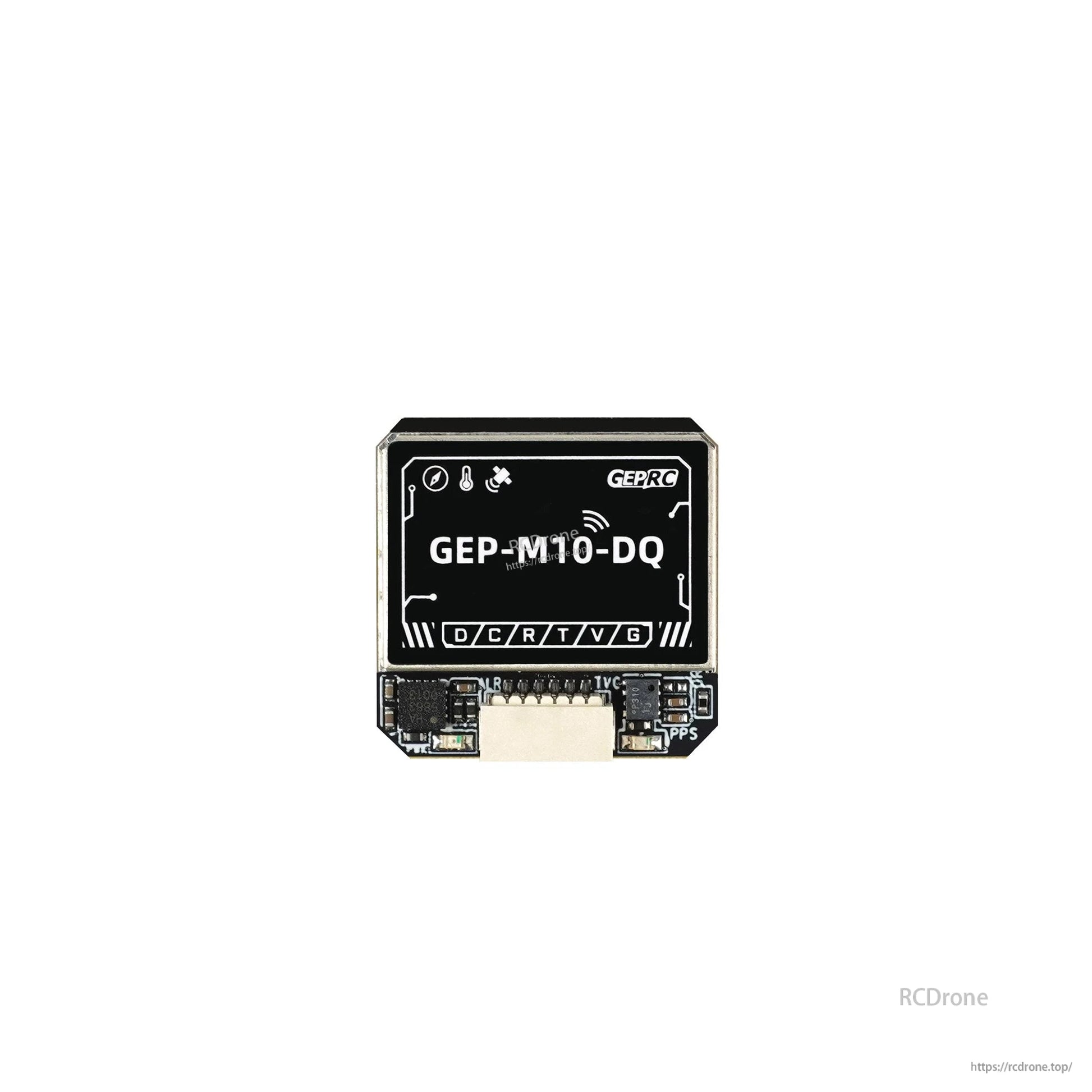

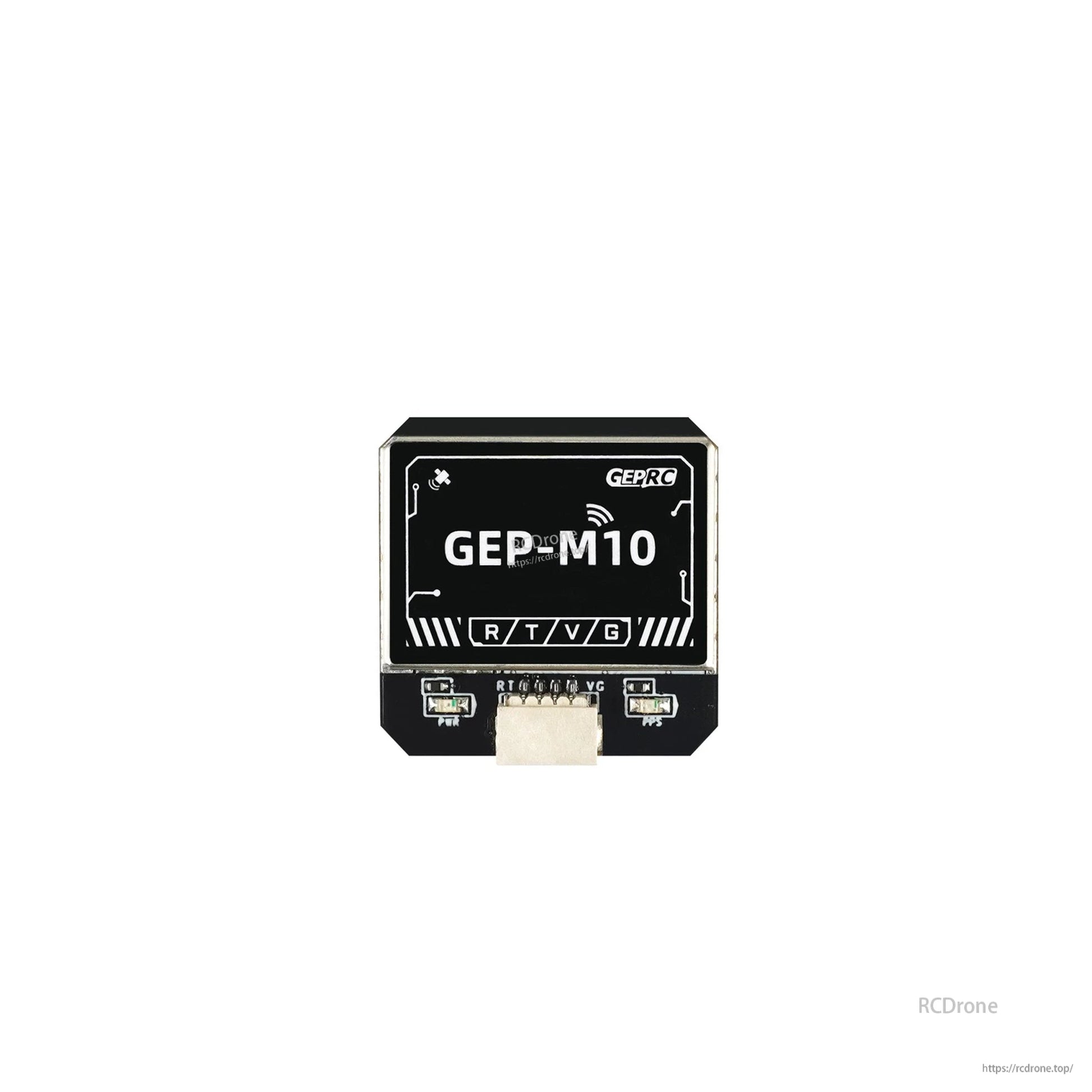

GEPRC GEP-M10シリーズGPSモジュールは、コンパクトなレイアウトとプラグインコネクタを備えた複数のボードオプションで提供され、配線が簡単です。

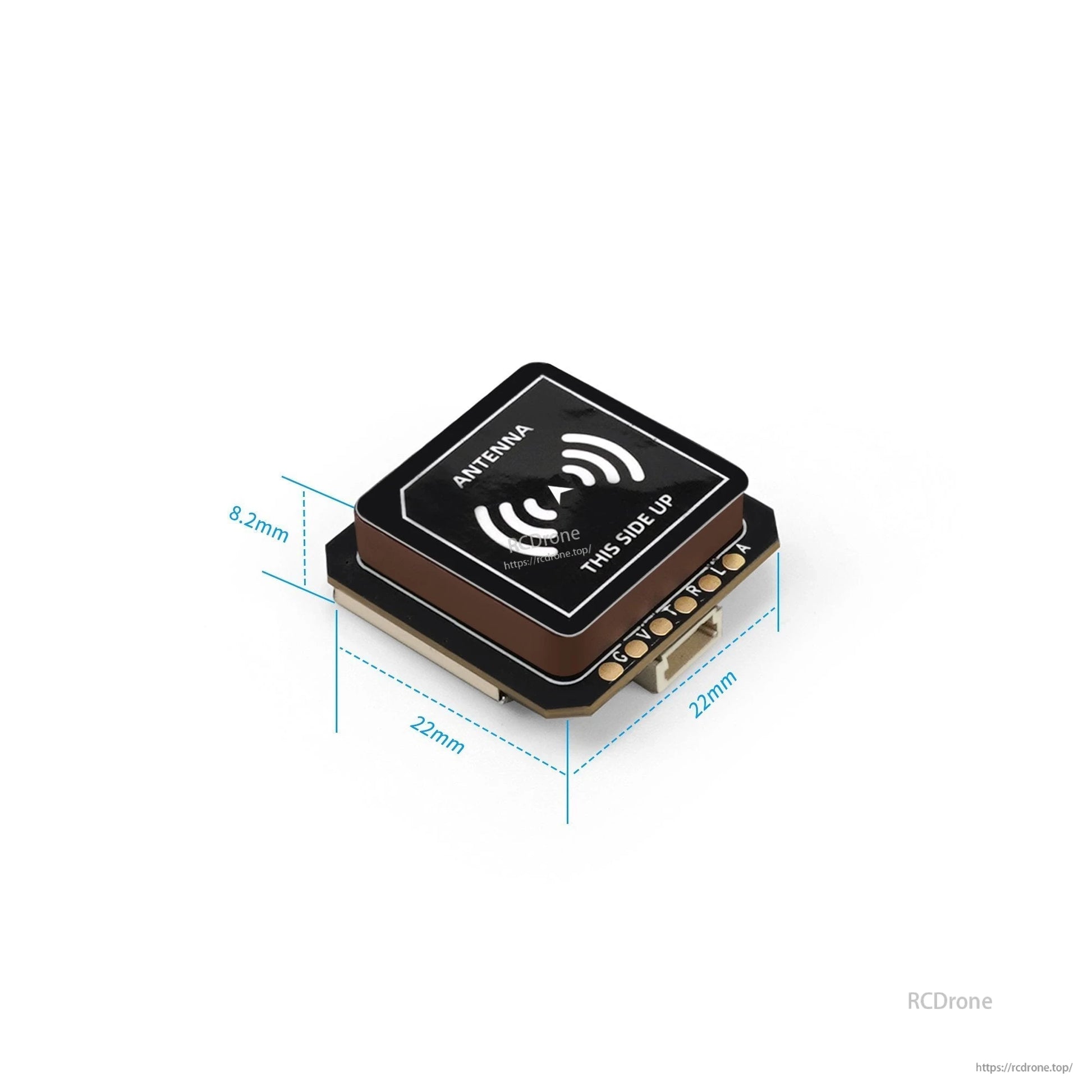

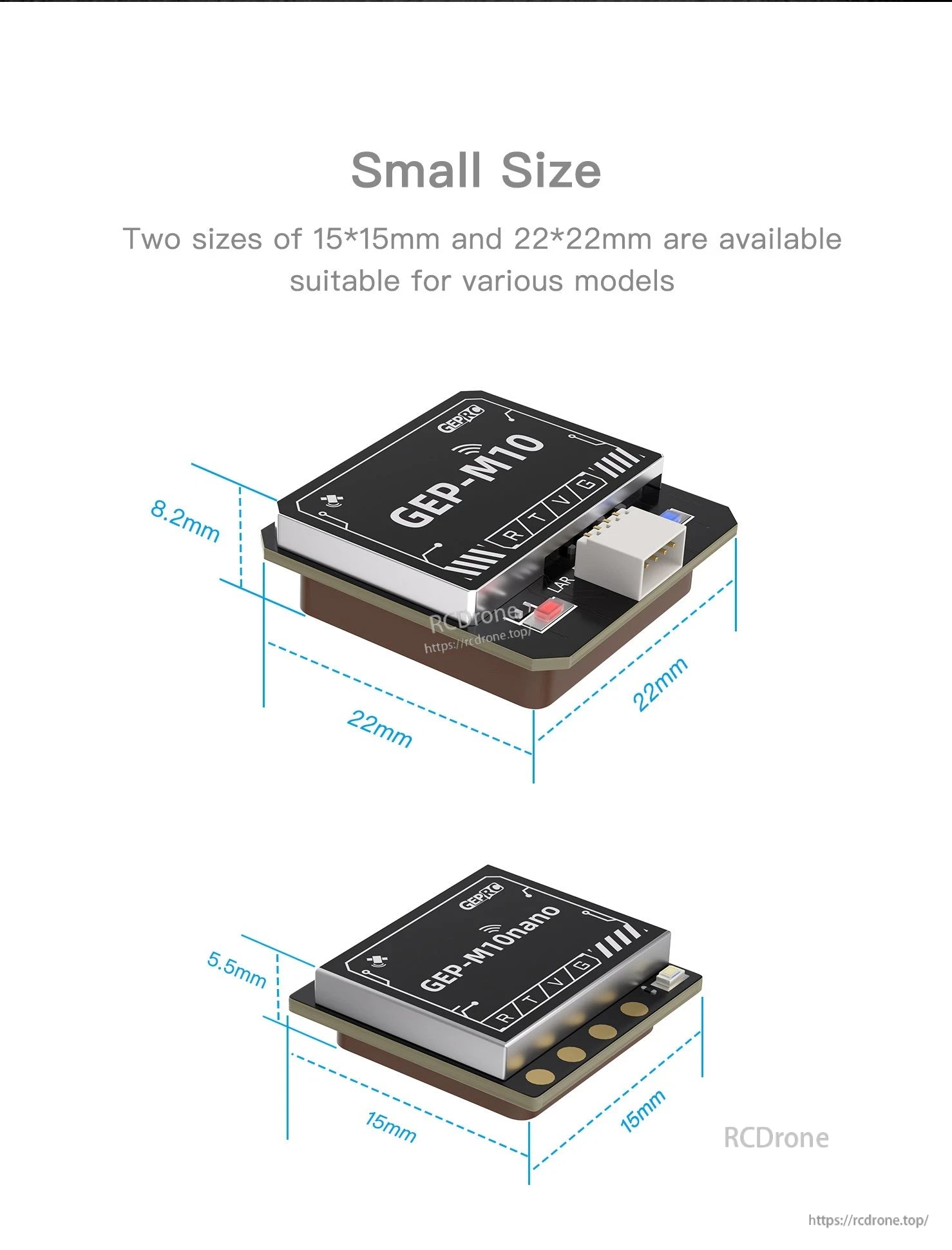

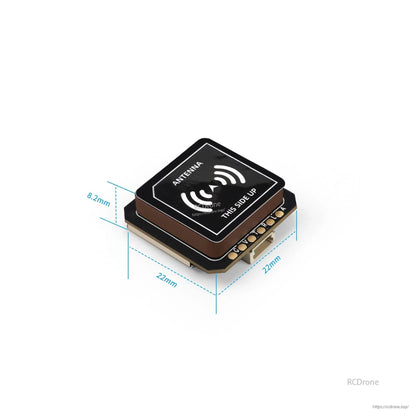

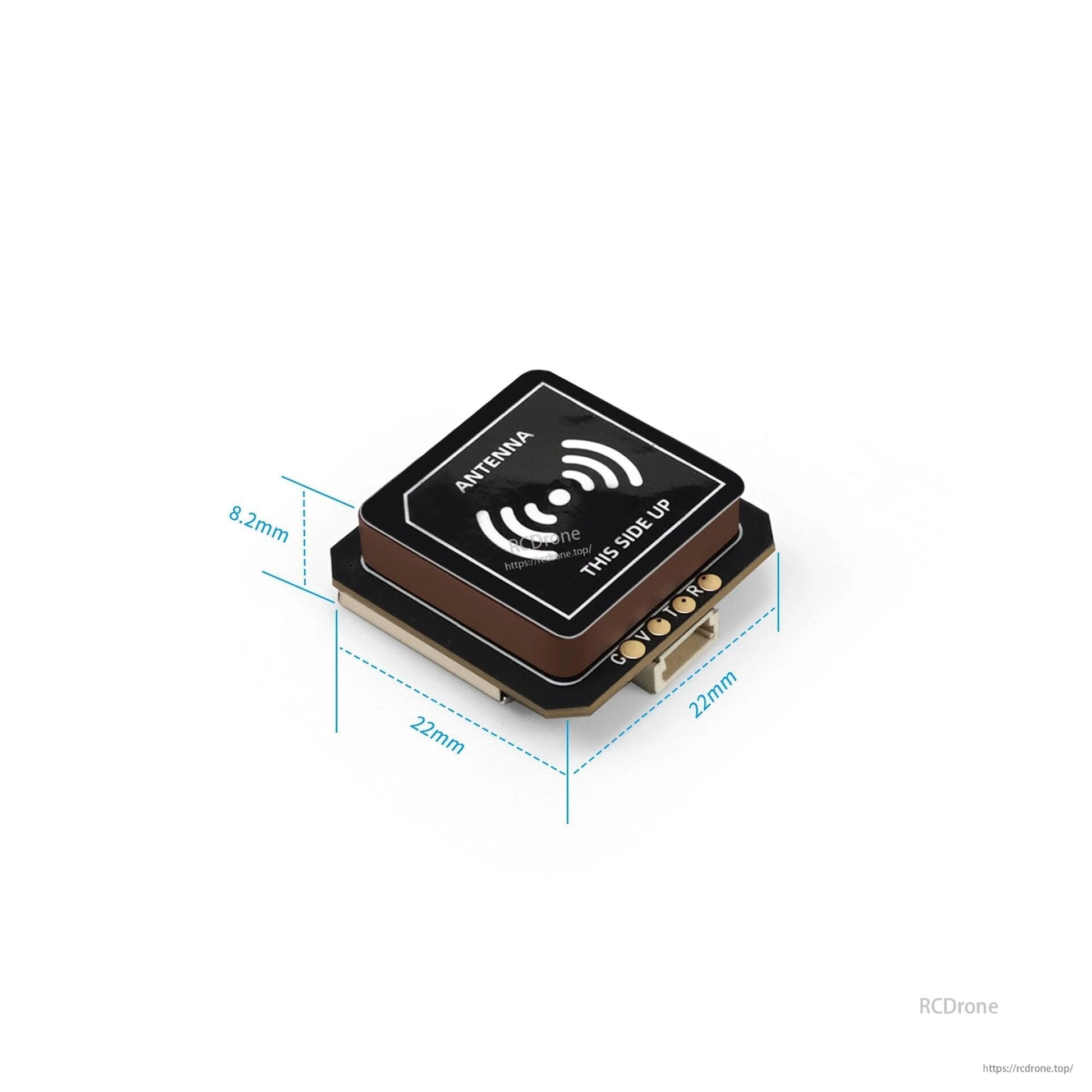

GEPRC GEP-M10シリーズGPSは、異なるビルドに合わせて取り付けやすい22×22mmおよび15×15mmのフットプリントで提供されます。
GEP-M10シリーズGPSモジュールは、GNDと+5Vに加えてRX/TXを使用してフライトコントローラーに接続され、サポートされている場合はSCL/SDAが使用されます。
GEP-M10シリーズGPSの仕様には、u-blox M10050チップ、3.3–5V入力、UART/I2C出力、最大10Hzの更新レートが含まれています。
GEP-M10シリーズGPSのバリエーションは、搭載されているセンサーによって異なり、特定のモデルにはQMC5883LまたはIST8310コンパスサポートおよびDPS310バロメーターが追加されています。

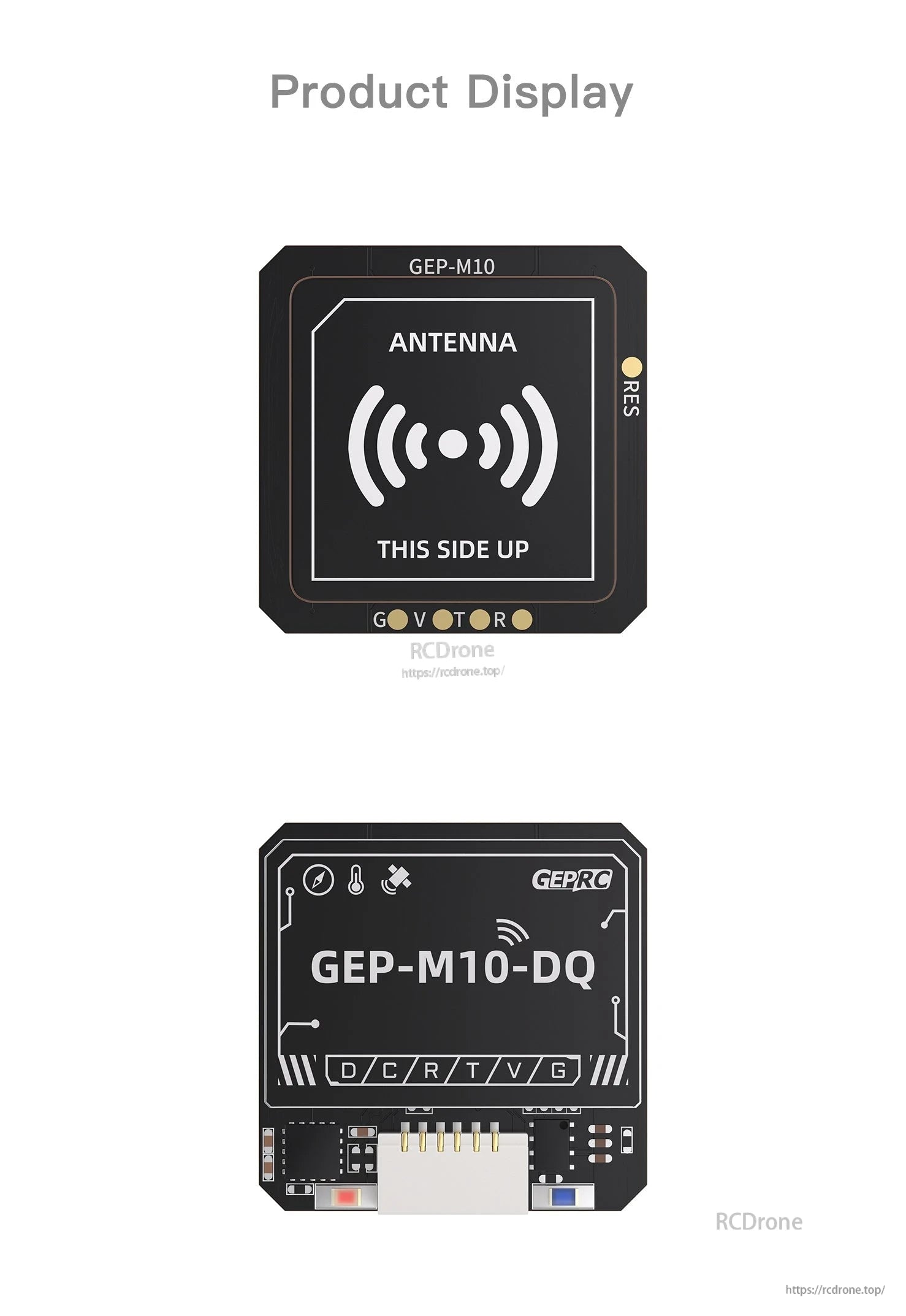

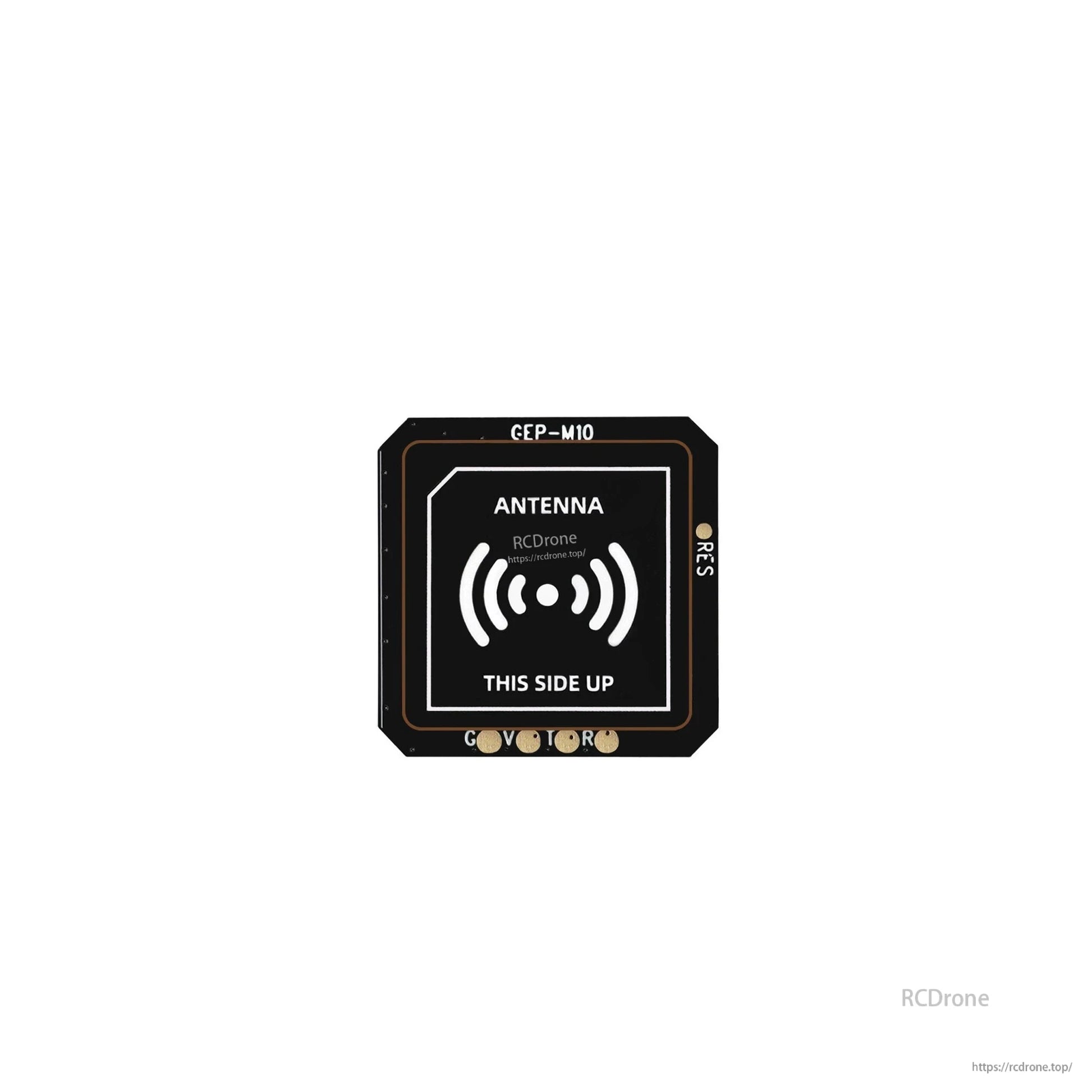

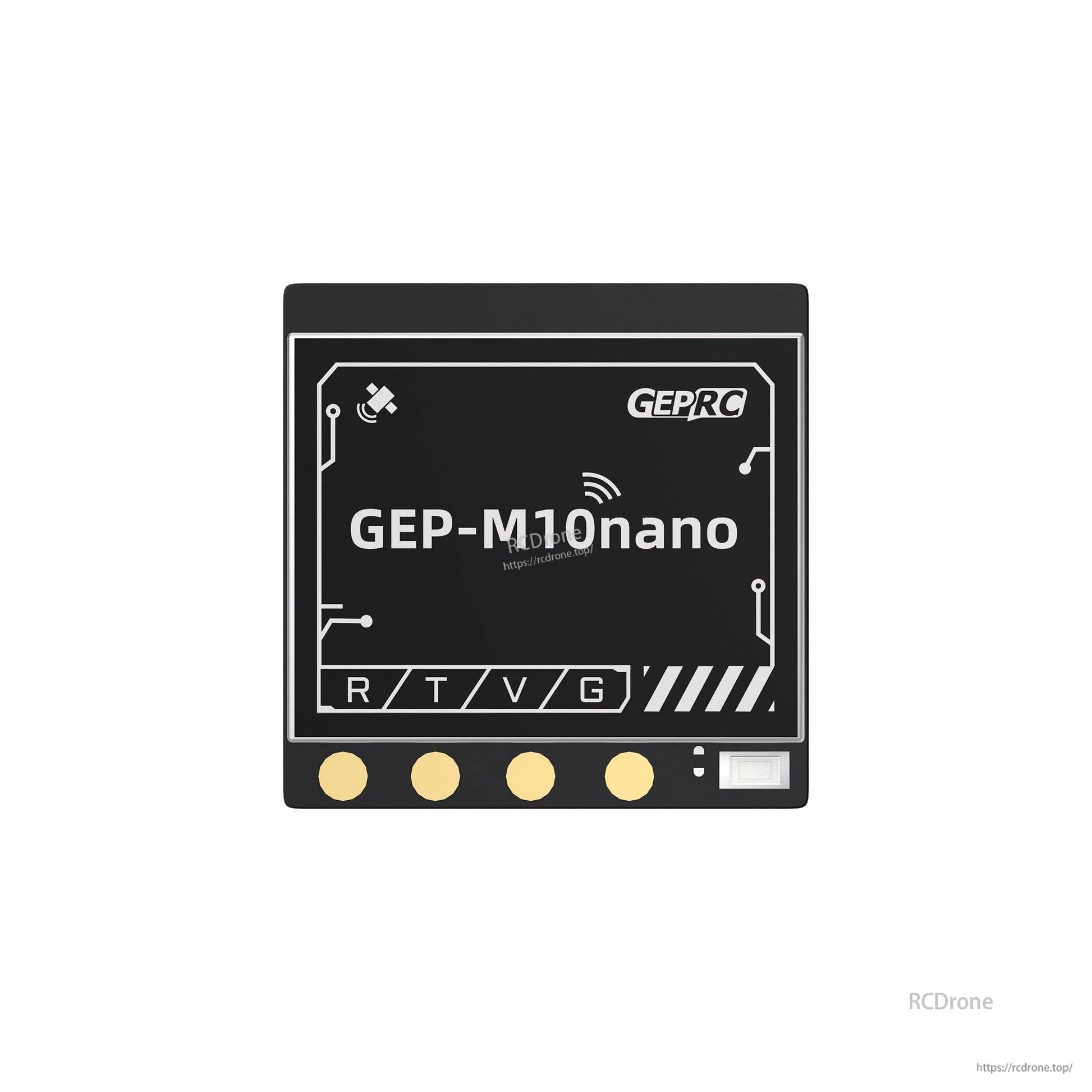

GEP-M10 GPSモジュールは、明確にマークされたアンテナ側上向きの方向と、簡単な配線のためのラベル付きコネクタパッドを特徴としています。

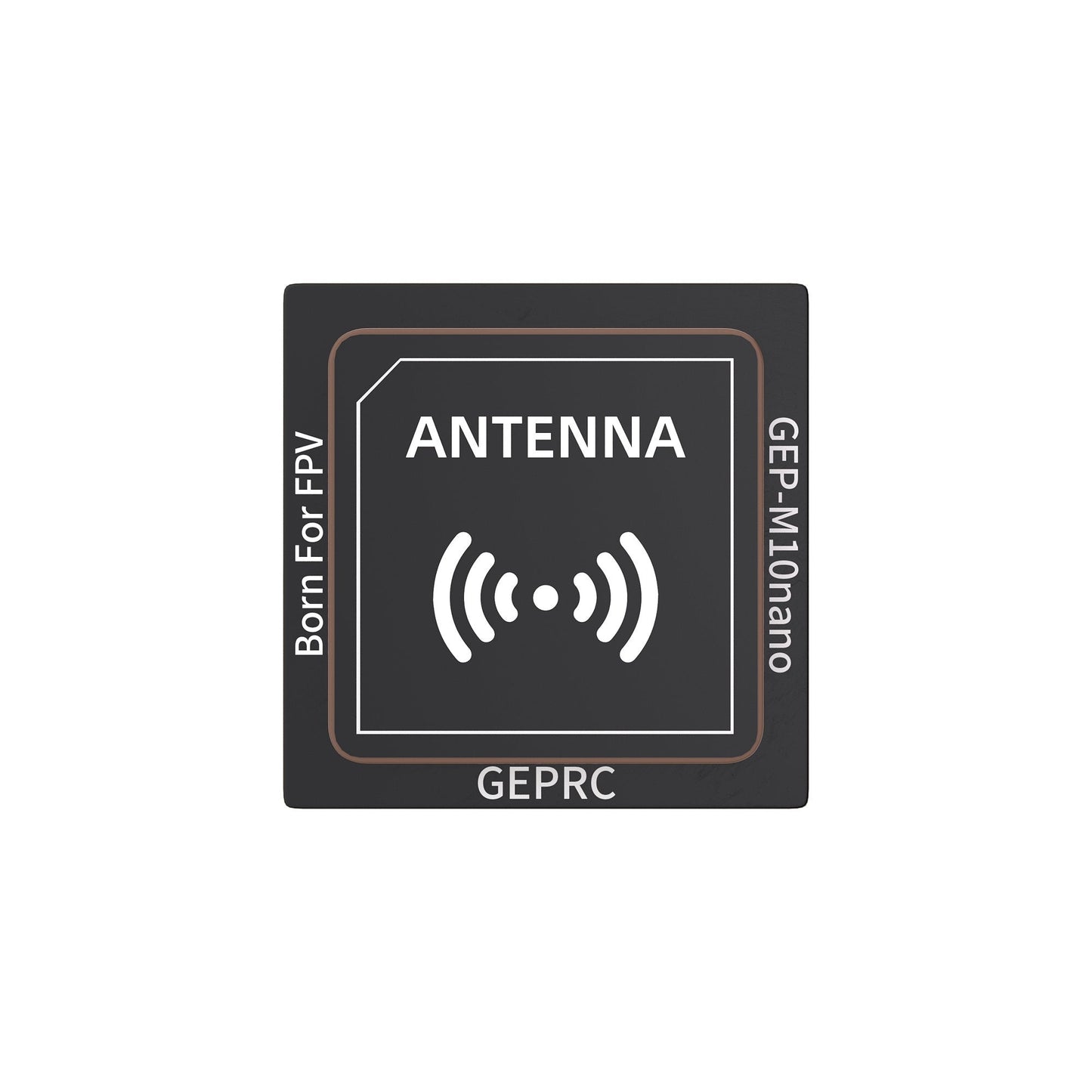

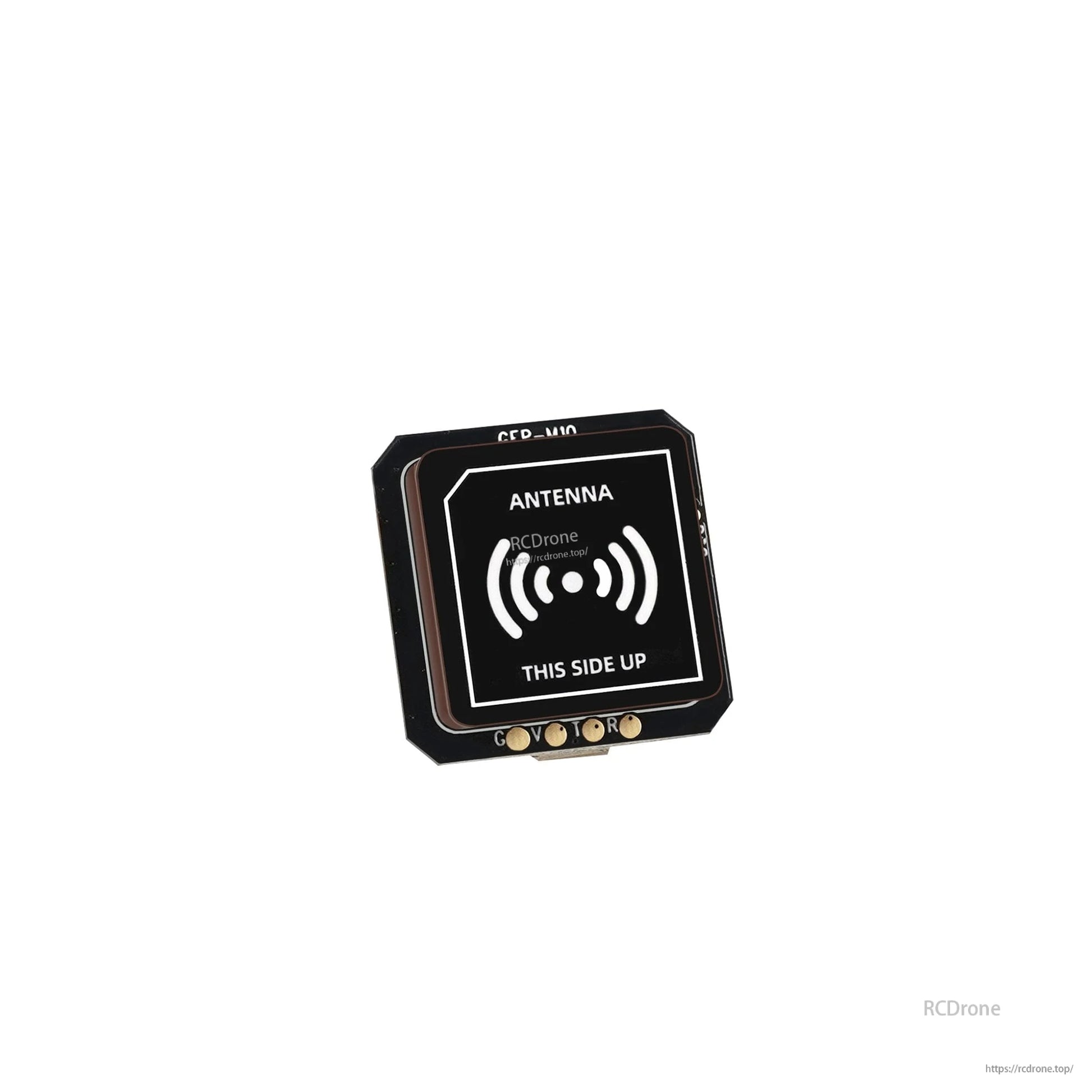

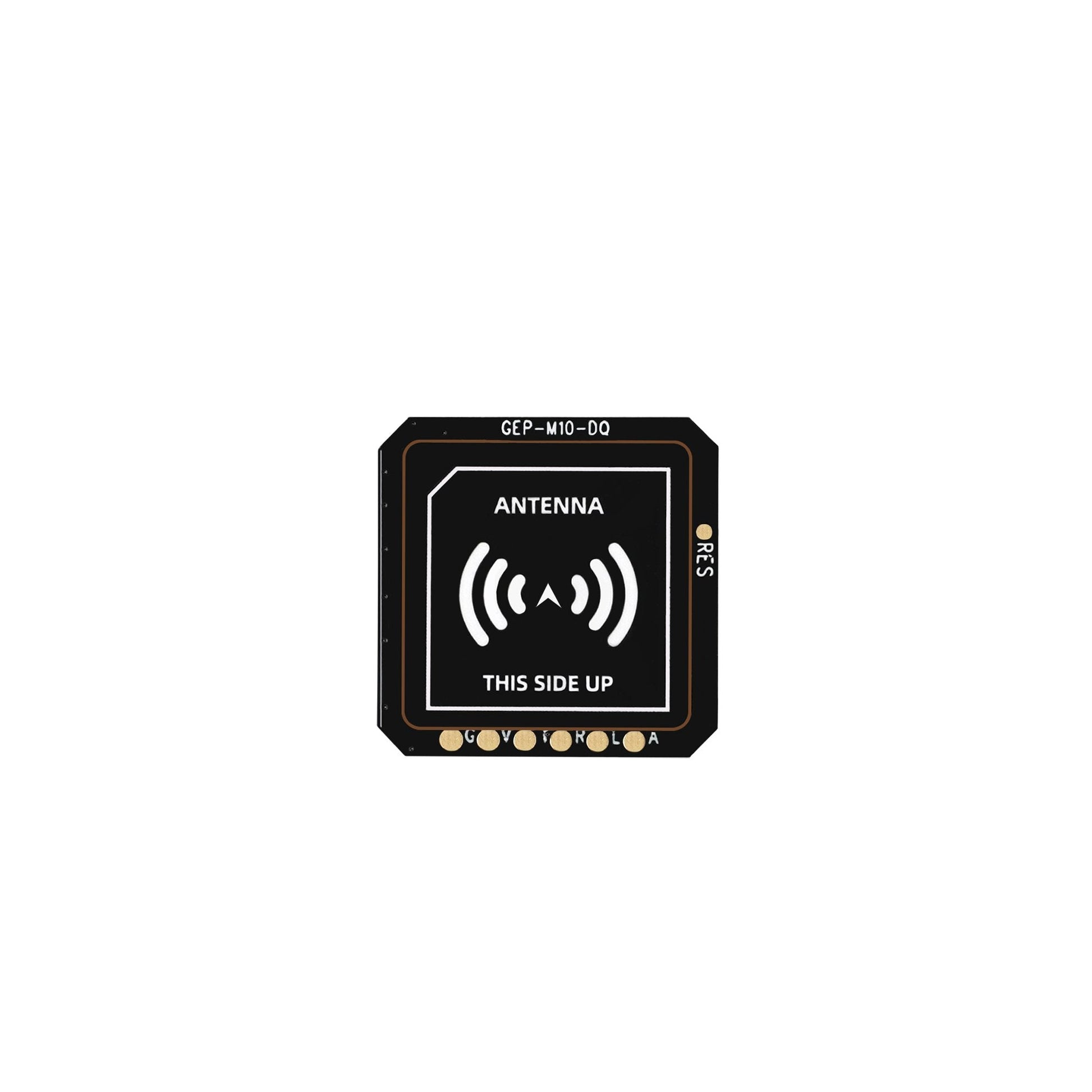

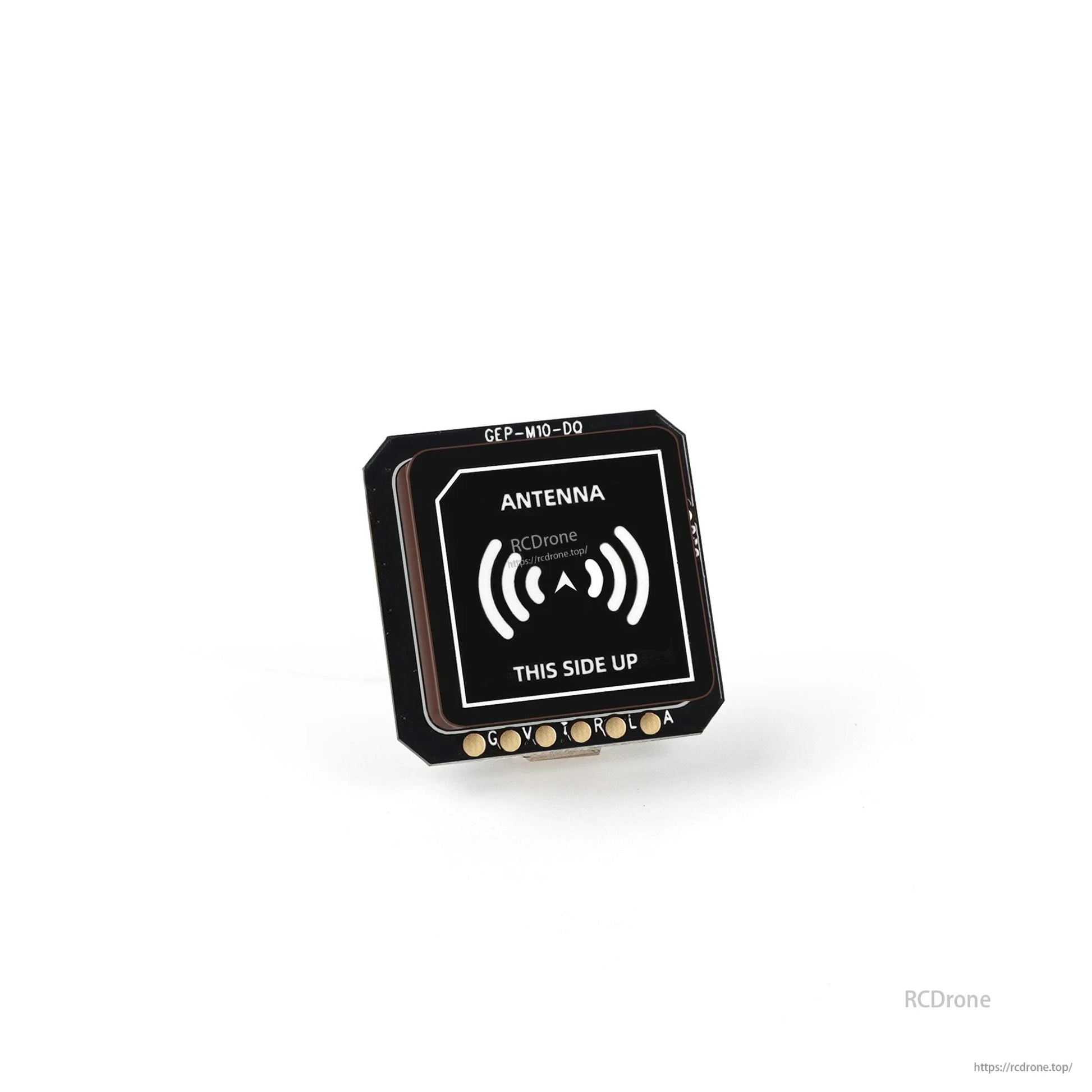

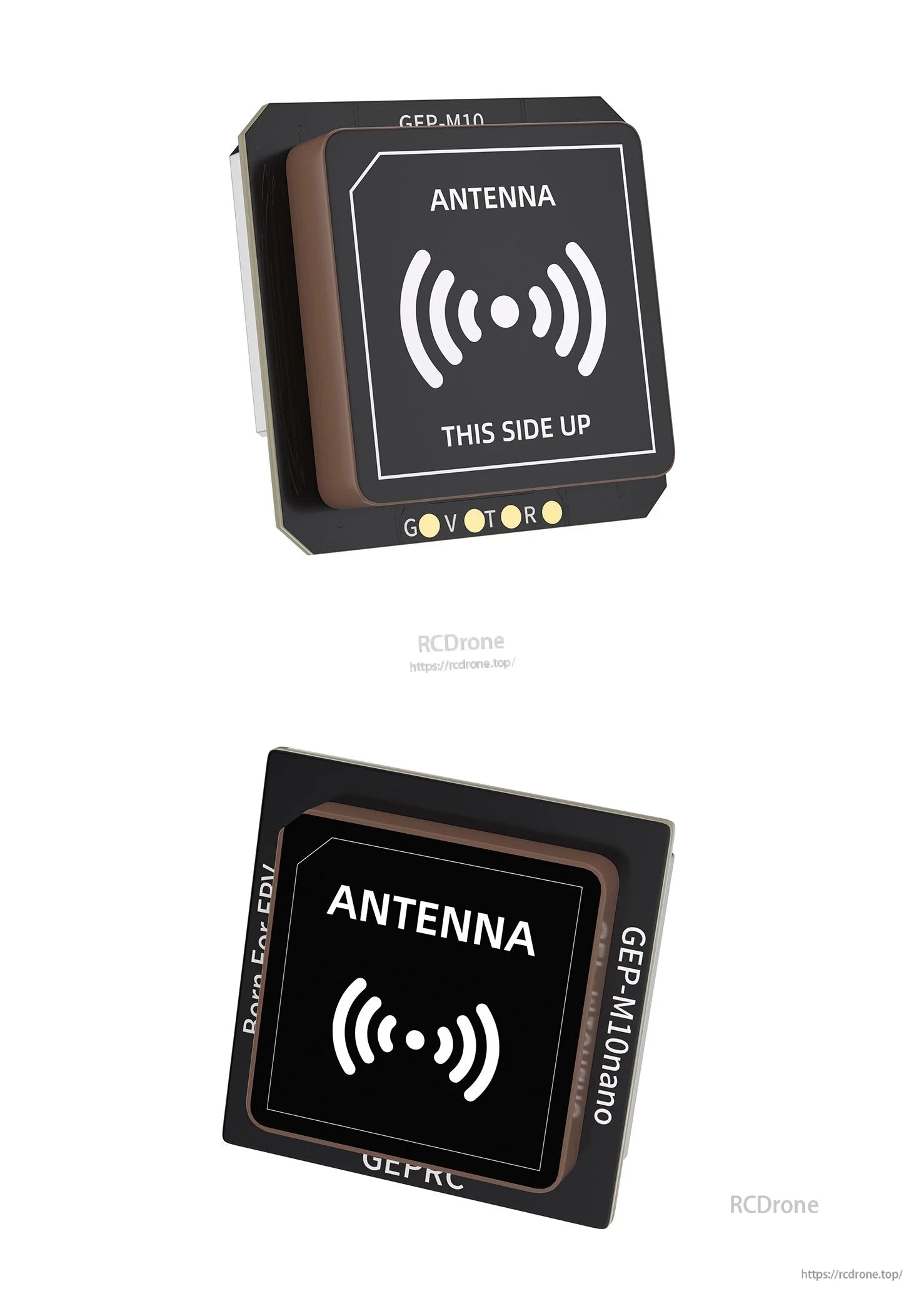

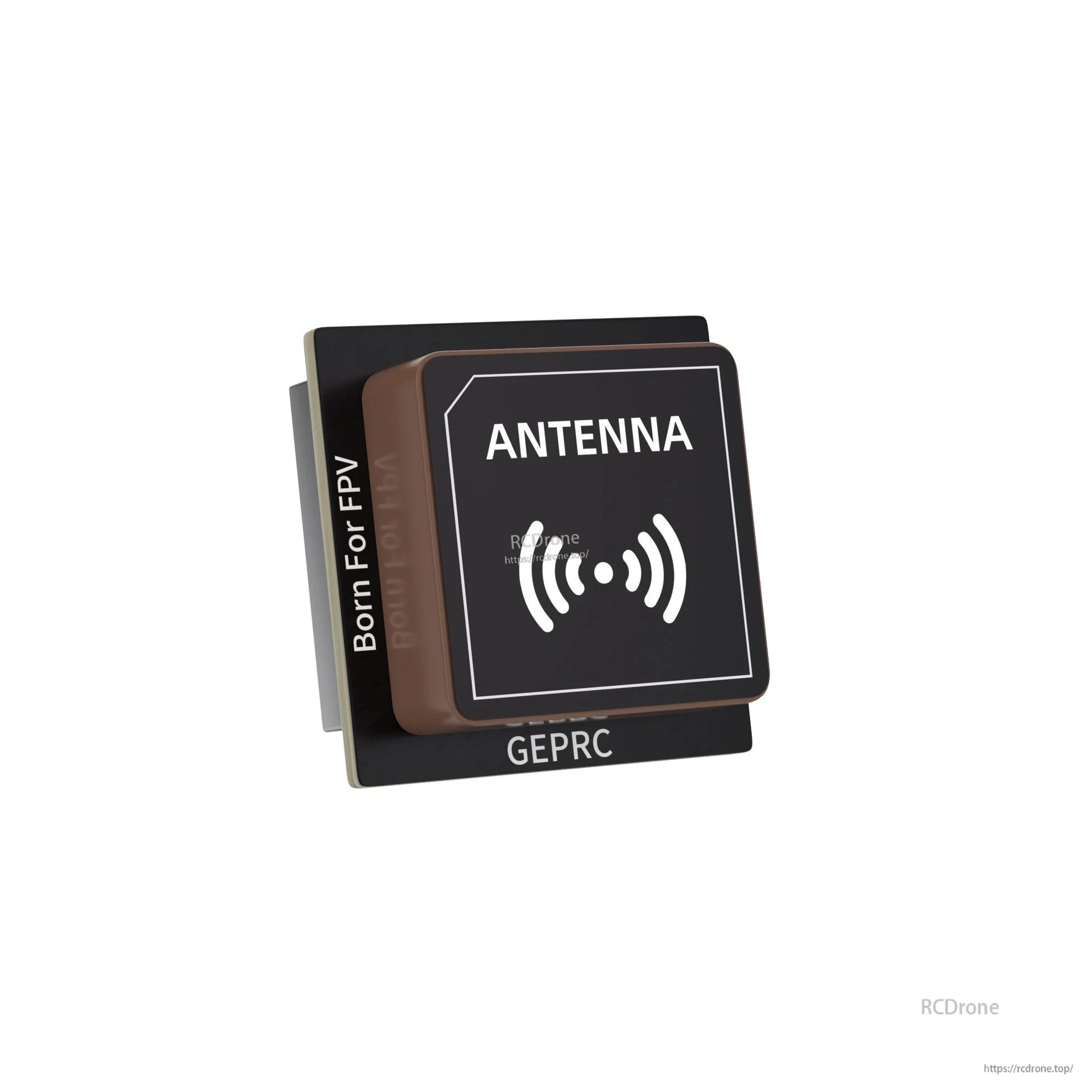

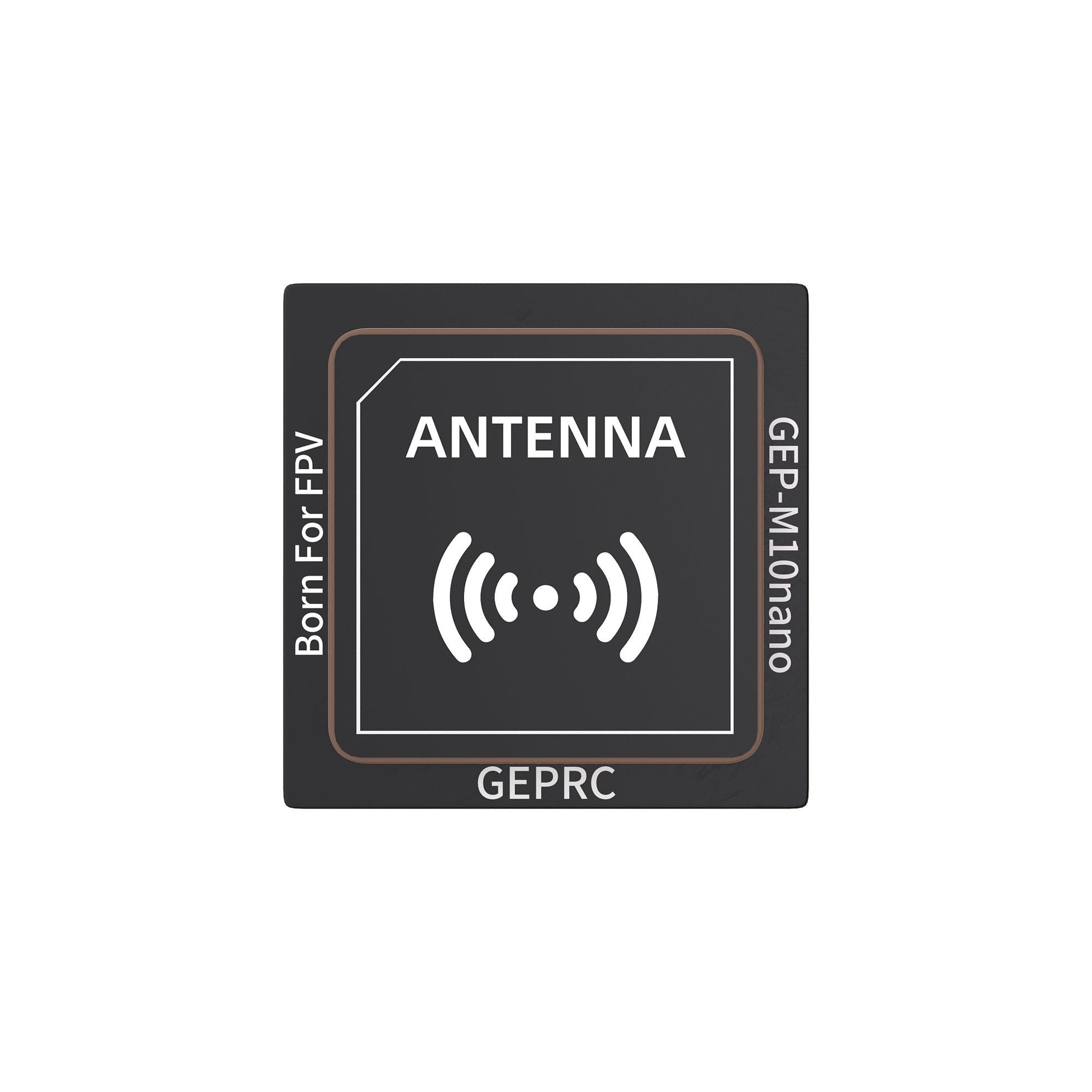

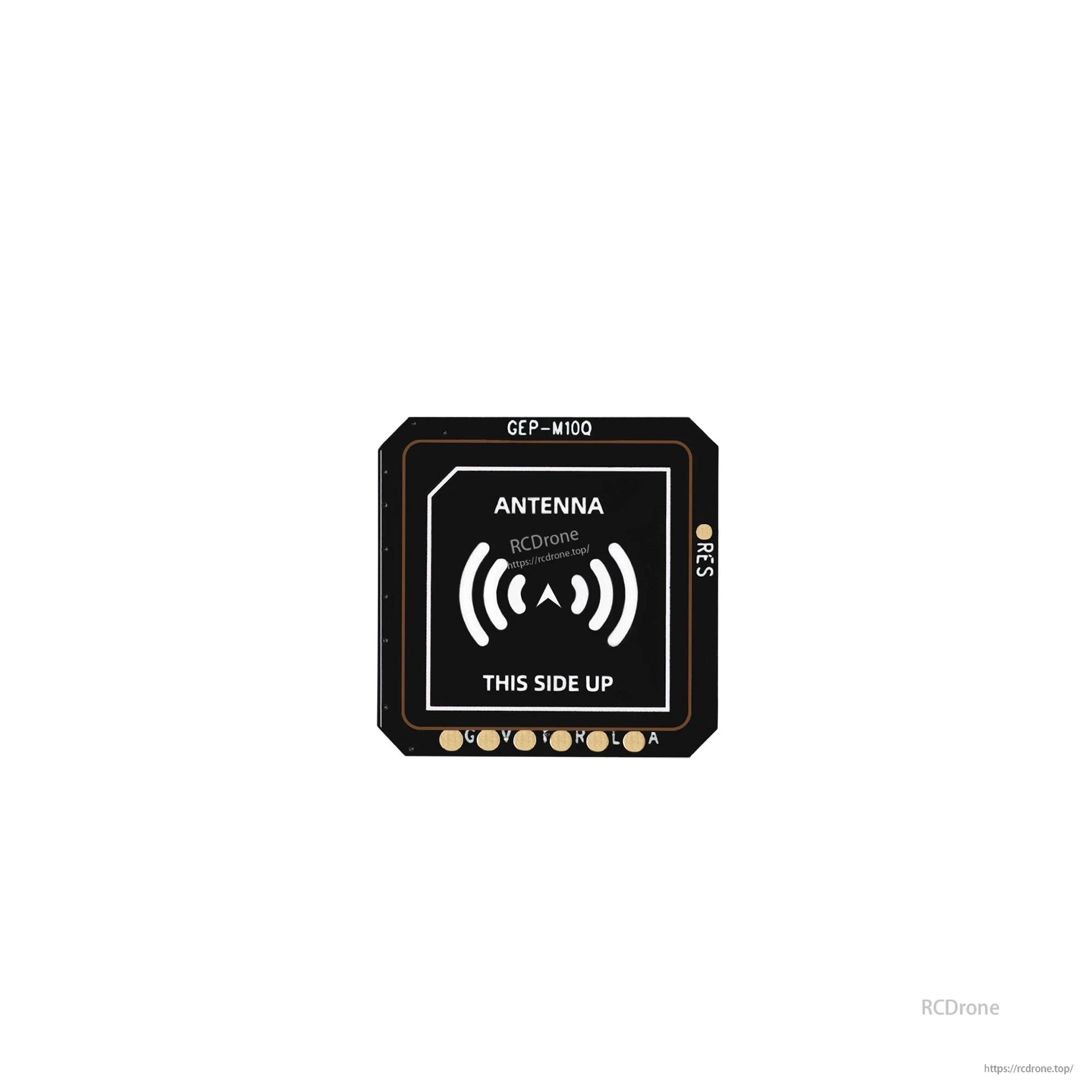

GEPRC GEP-M10シリーズGPSは、正しい取り付け方向を助けるために「THIS SIDE UP」と明記されたコンパクトなパッチアンテナを使用しています。

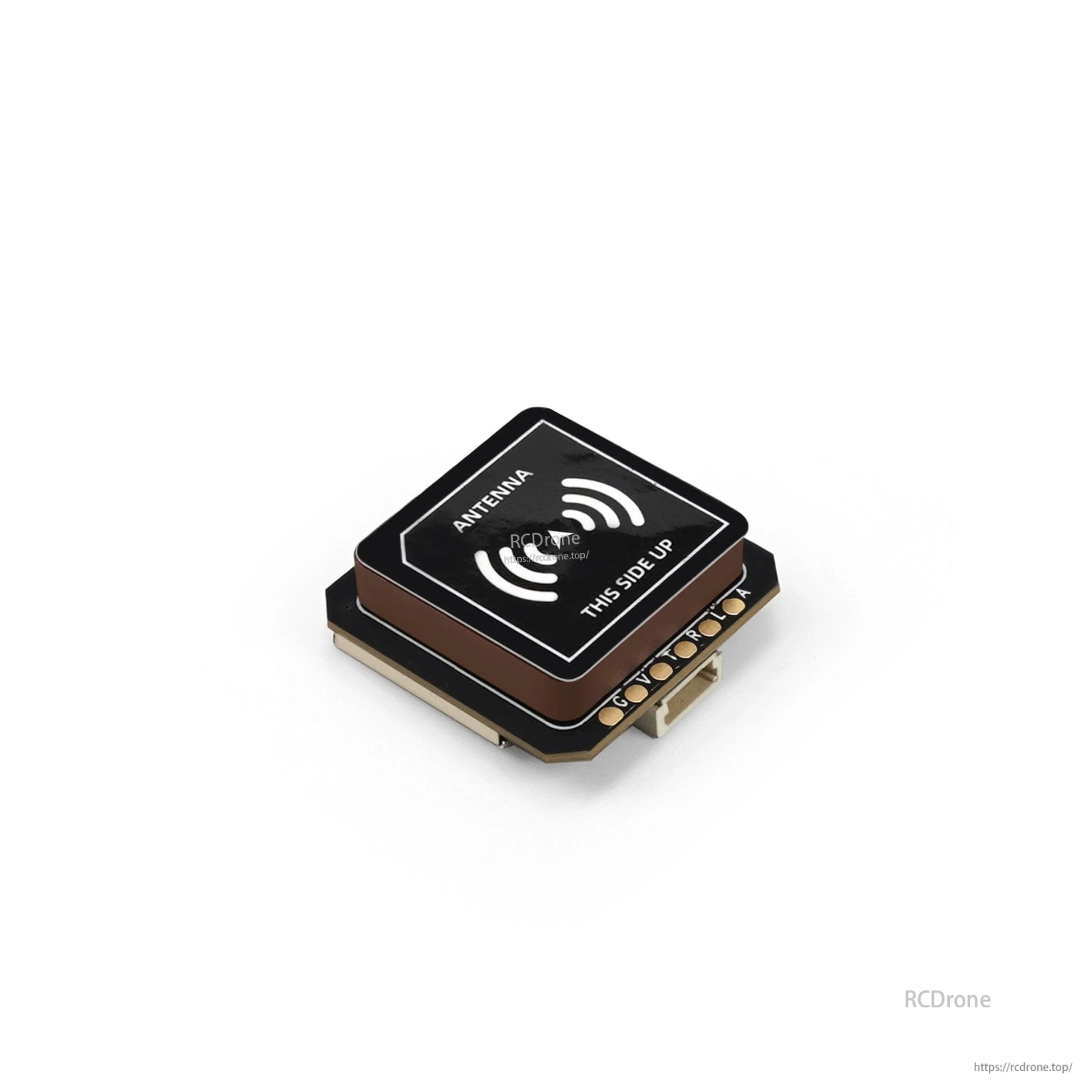

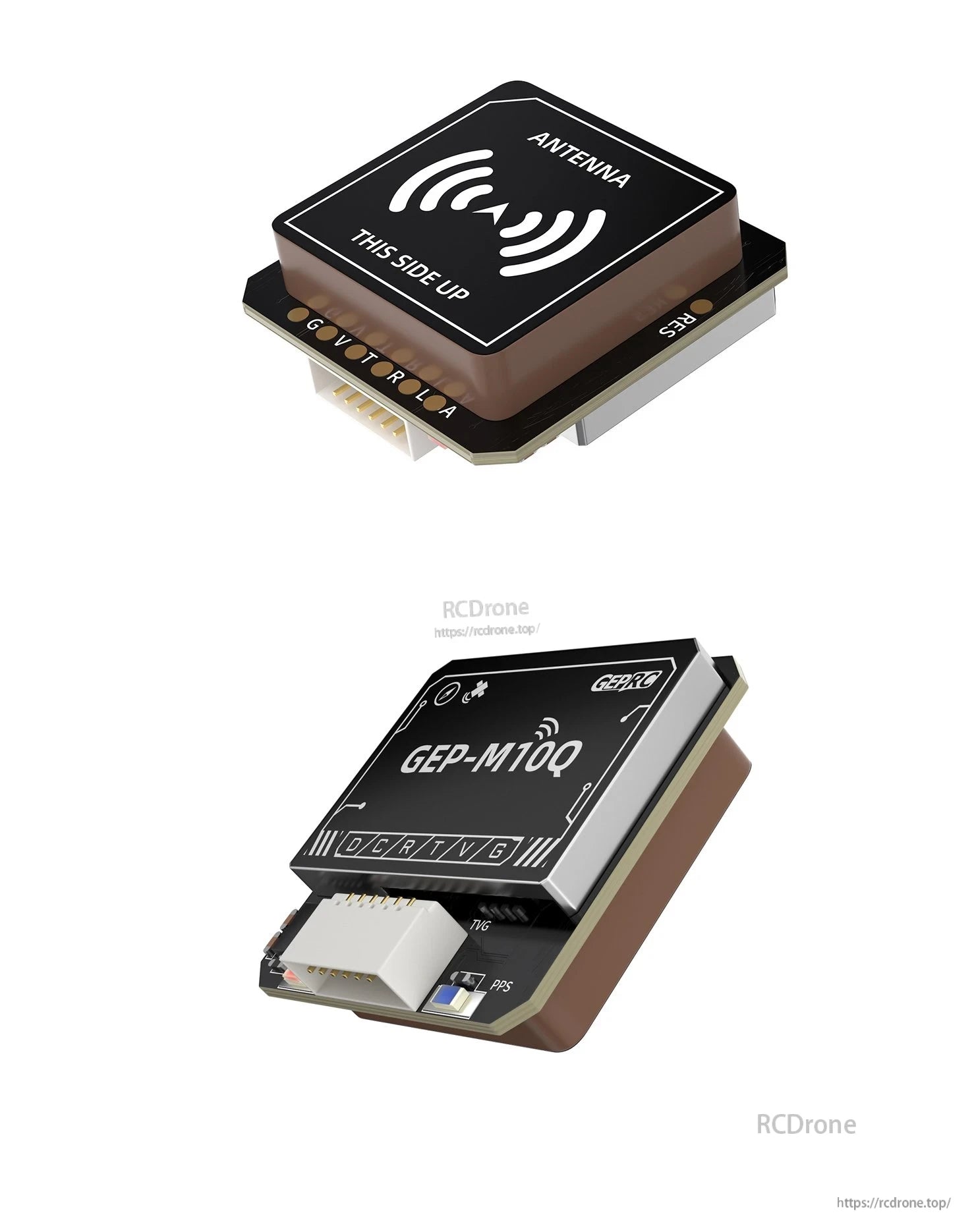

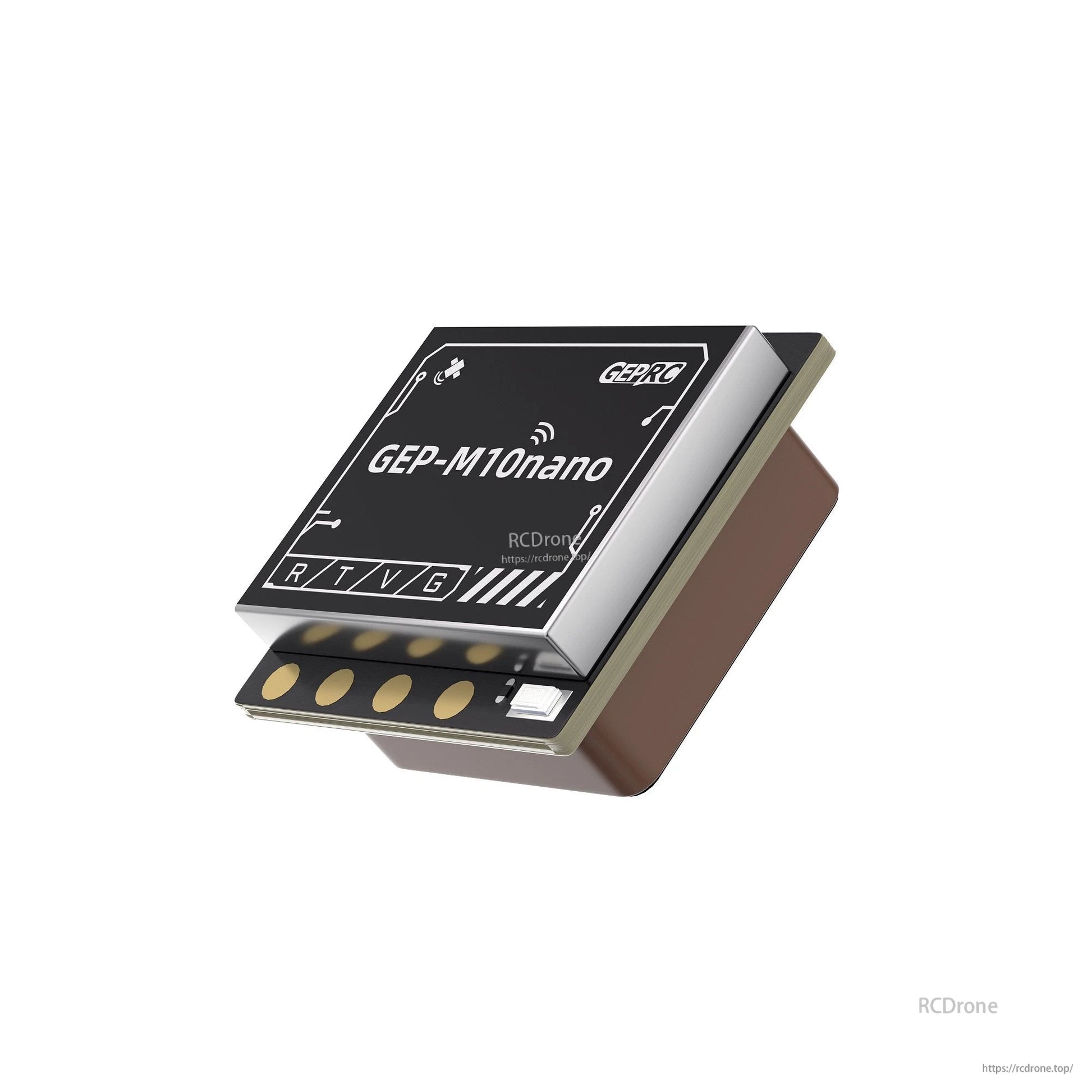

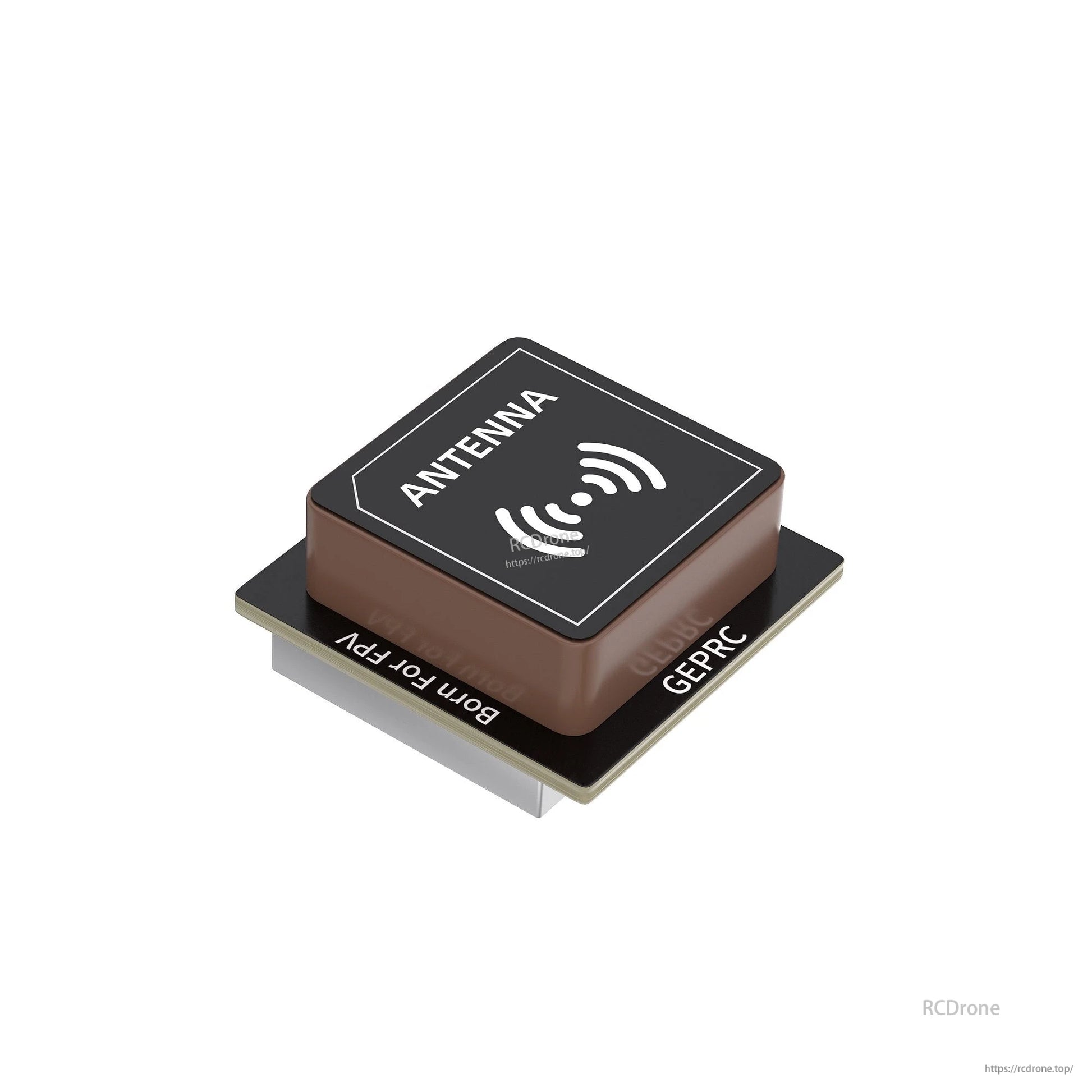

GEPRC GEP-M10シリーズGPSは、セラミックパッチアンテナと、クリーンな配線のためのプラグコネクタおよびPPSパッドを備えたコンパクトな基板を特徴としています。
