MAD StableCore A510 ドローンアームセット（A510 KV275）トレーニング用UAVパワーシステム、6S、20x8プロペラ、IP45
MAD StableCore A510 ドローンアームセット（A510 KV275）トレーニング用UAVパワーシステム、6S、20x8プロペラ、IP45
MAD
通常価格
$163.50 USD
通常価格
セール価格
$163.50 USD
単価
あたり
税込。
配送料はチェックアウト時に計算されます。
受取状況を読み込めませんでした
概要

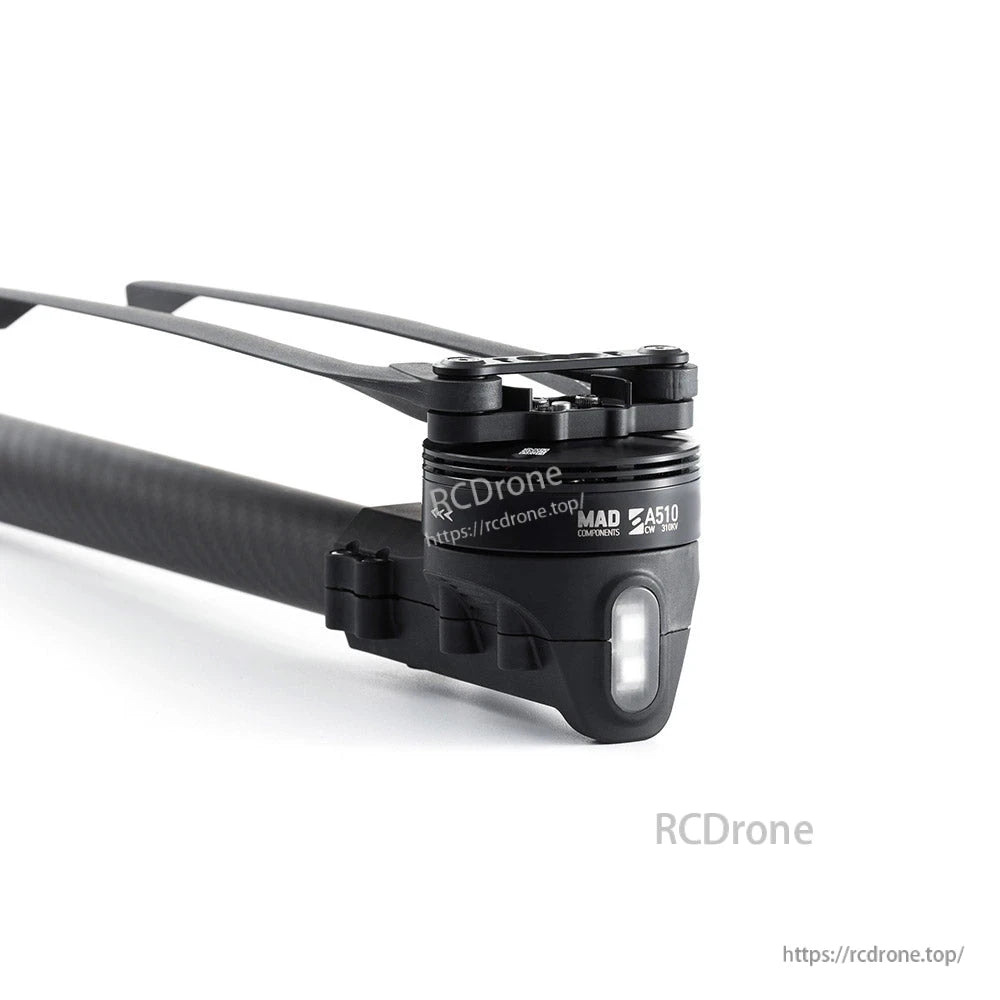

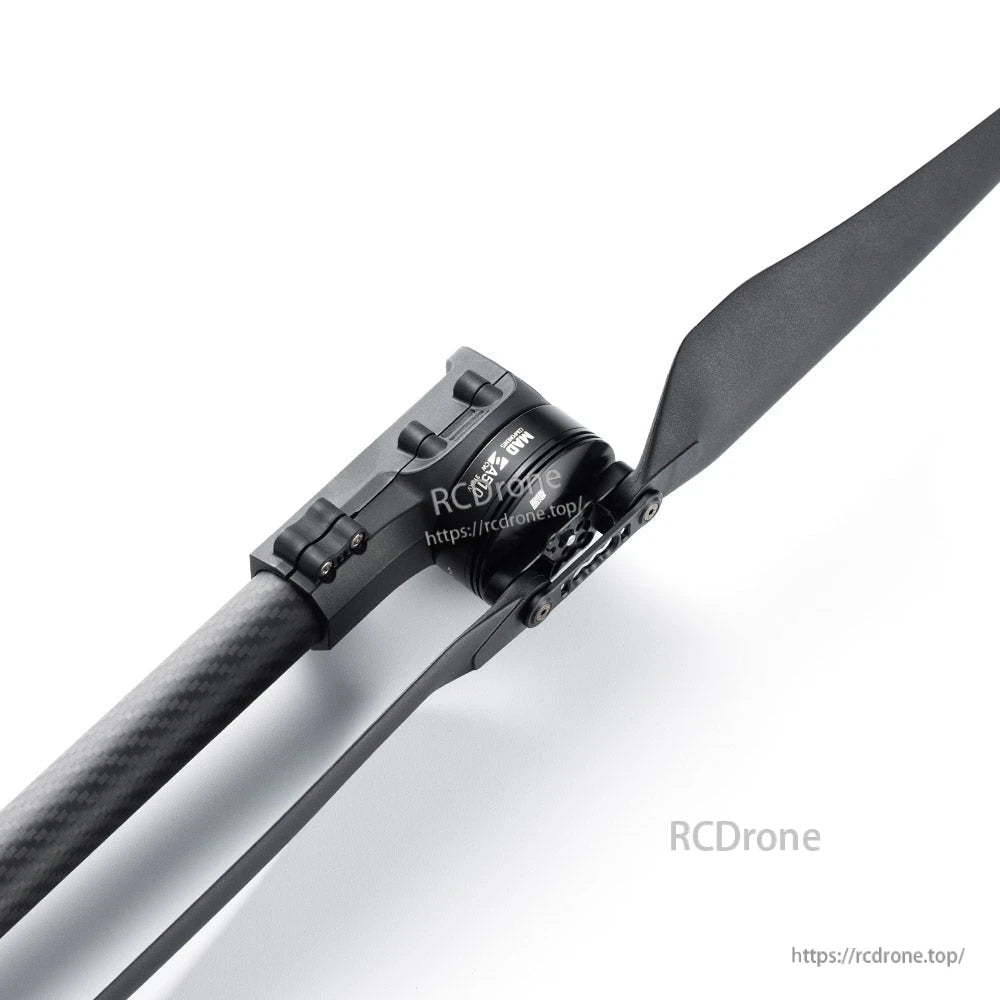

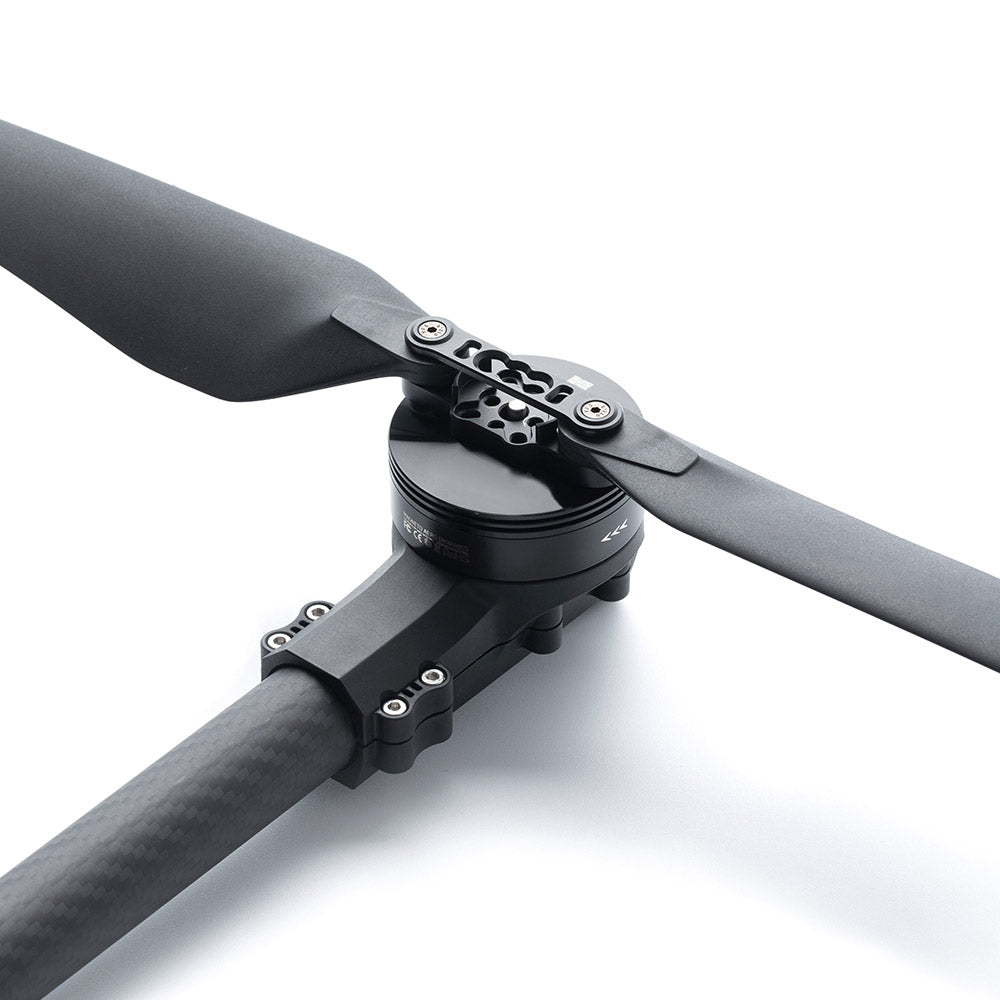

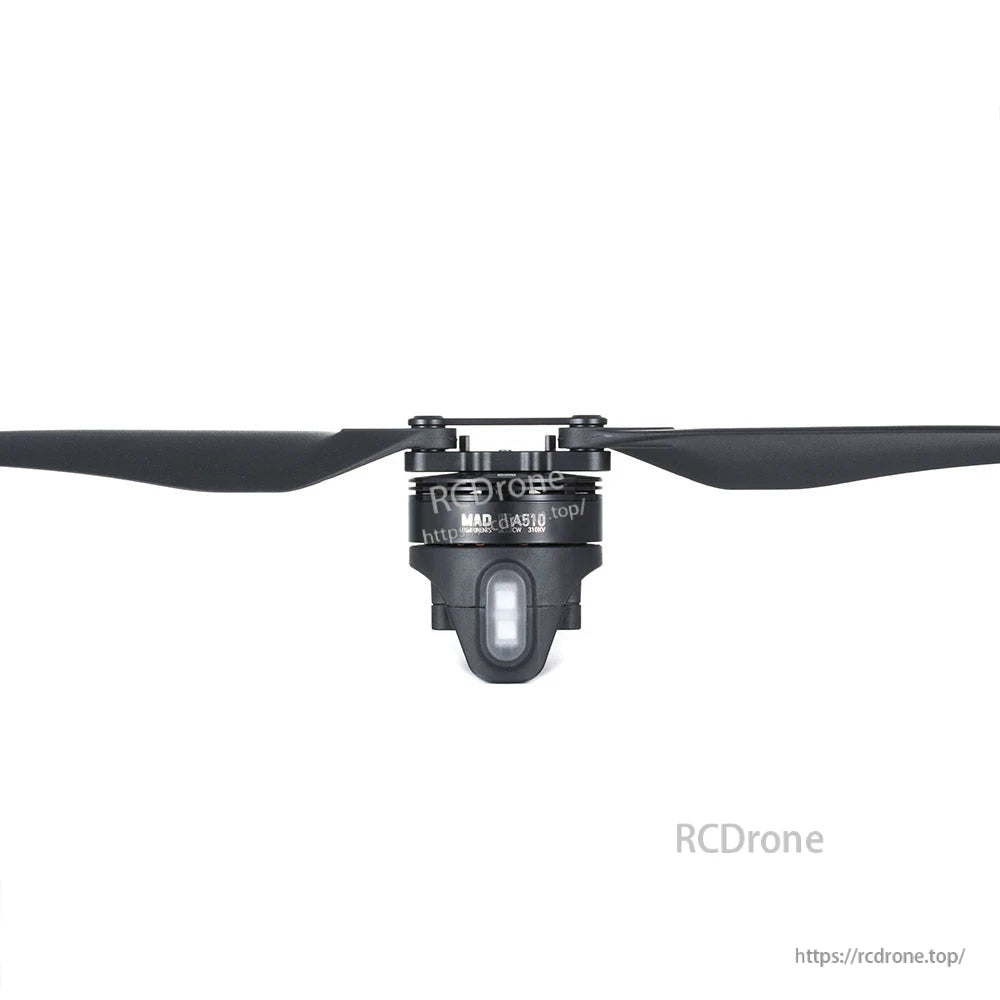

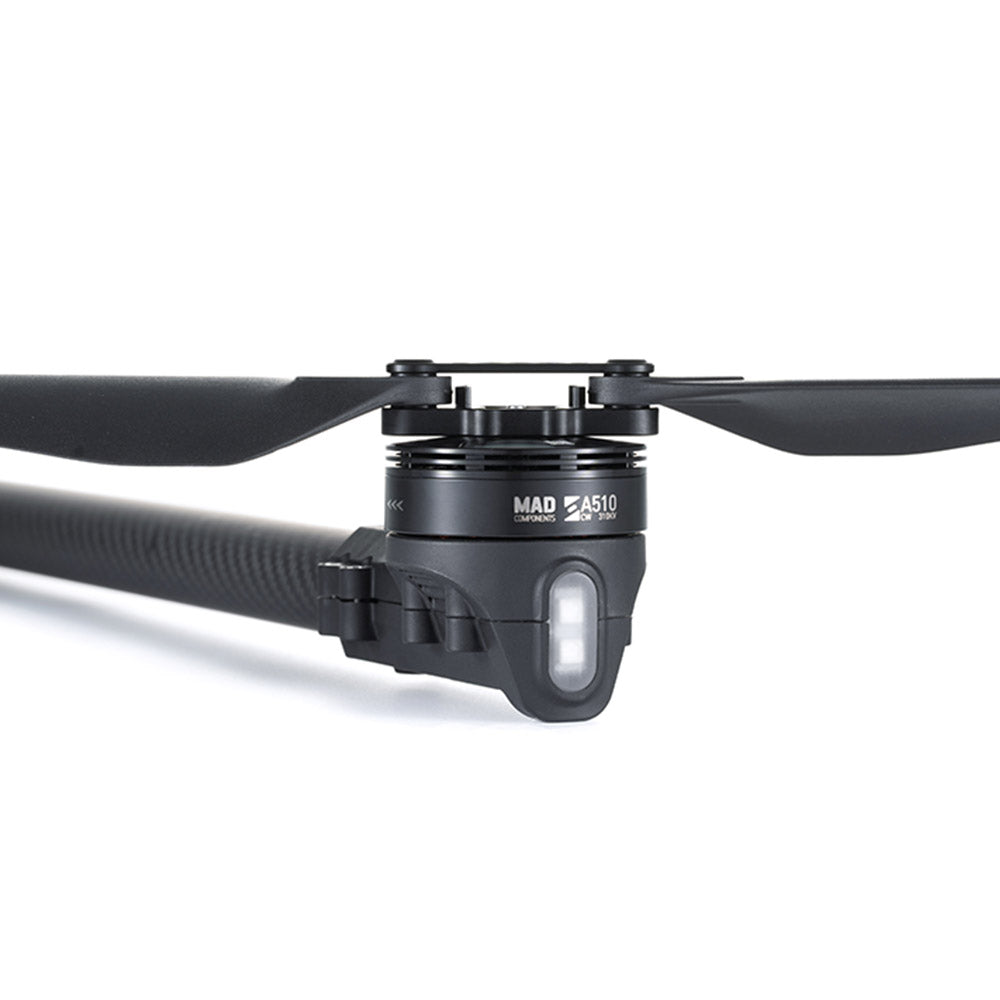

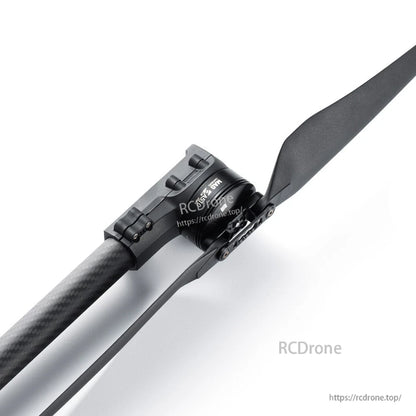

MAD StableCore A510 ドローンアームセットは、迅速な展開のためのモジュラー プラグアンドプレイ設計を備えたトレーニング UAV パワーシステムです。これは、トレーニング ドローン専用に設計されており、9 ～ 12 kg のヘキサコプター トレーニング ドローンと互換性があります。

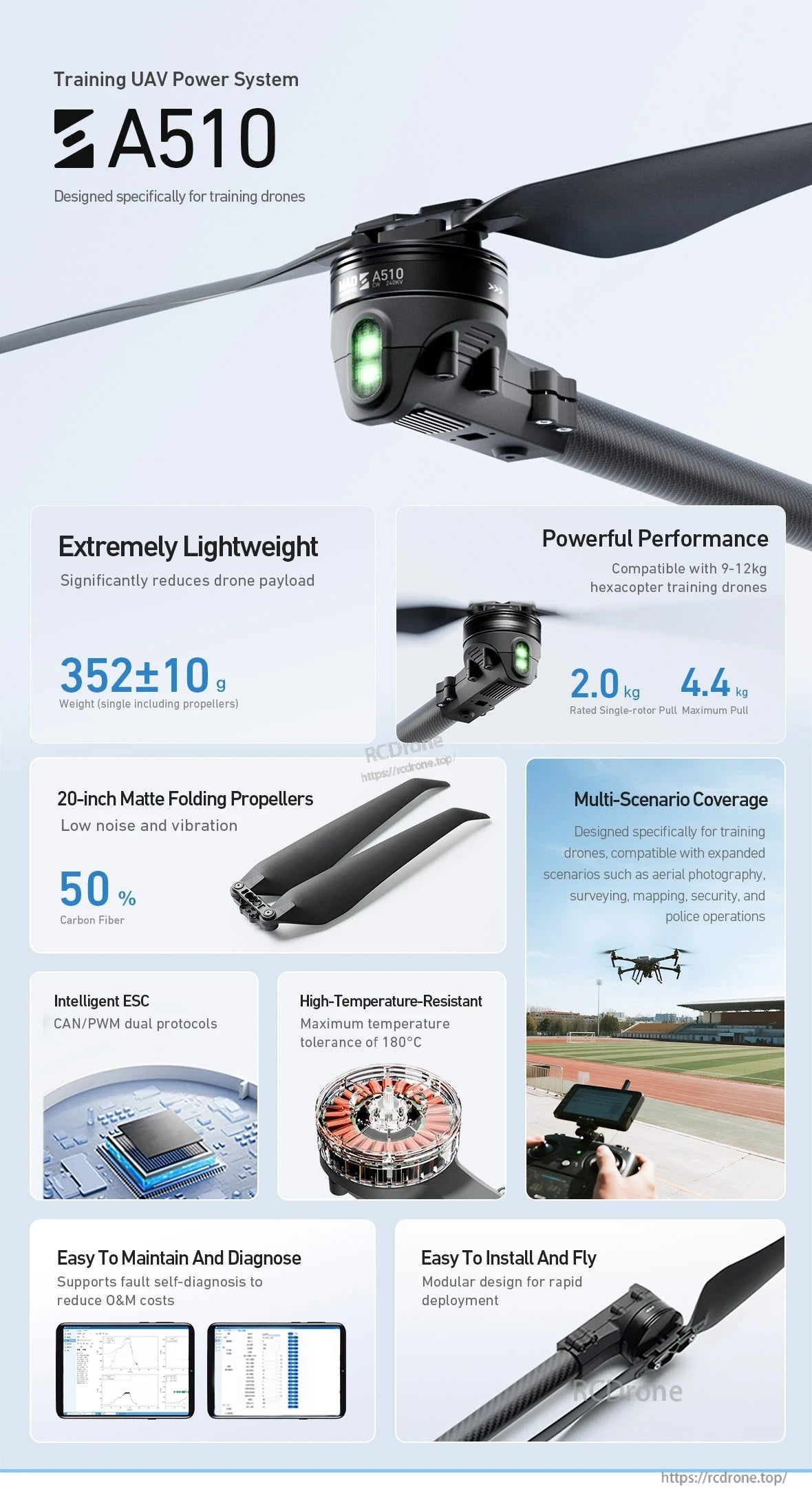

主な特徴
- 非常に軽量なユニットのコンボ重量: 352 ± 10 g（プロペラブレード付き）。
- 強力な性能: 定格シングルローター引張 2.0 kg; 最大推力 4.4 kg/軸 @ 24 V（海面）。
- 20インチのマット折りたたみプロペラ: 20 x 8.0 インチ (508 x 203.2); 50% カーボンファイバー; 低ノイズおよび振動。
- CAN/PWM デュアルプロトコルを備えたインテリジェント ESC; メンテナンスと診断を容易にするための故障自己診断をサポート。
- 環境耐久性: 動作温度 -20 ～ 50°C; 保護レベル IP45。
- 最大温度耐性 180°C の高温耐性設計。
仕様
| モデル | StableCore A510 / A510 KV275 |
| 最大推力 | 4.4 kg/軸 @ 24 V (海面) |
| 定格単一ローター引張力 | 2.0 kg |
| 推奨離陸重量 | 1.5–2.0 kg/軸 @ 24 V (海面) |
| 推奨電圧 | 6S LiPo |
| バッテリーサポート | 3–6S (LiPo) |
| 動作温度 | -20 ～ 50°C |
| ユニットコンボ重量 | 352 ± 10 g (プロペラブレード付き) |
| 保護レベル | IP45 |
| 互換カーボンチューブ | 25 mm |
| カーボンチューブの深さ | 31 mm |
| 電源ケーブル | 16 AWG 黒と赤 (長さ: 700 ± 10 mm) |
| 信号ケーブル | フラットケーブル (長さ: 850 ± 10 mm) |
| プロペラ直径 / ピッチ | 20 x 8.0 インチ (508 x 203.2) |
| プロペラユニットの重量 | 57 g/個 |
| モーターステーターサイズ | 50 x 10 mm |
| モーターユニットの重量 | 158 g |
| ESCタイプ | FOC ESC |
| ESC最大入力電圧 | 27 V |
| ESC最大ピーク電流 | 40 A (3S) |
| ESC連続電流 | 15 A (良好な熱放散) |
| 動作パルス幅 | 1050–1950 us (硬化) |
| サポートされている信号周波数 | 50–500 Hz |
| 最大温度耐性 | 180°C |

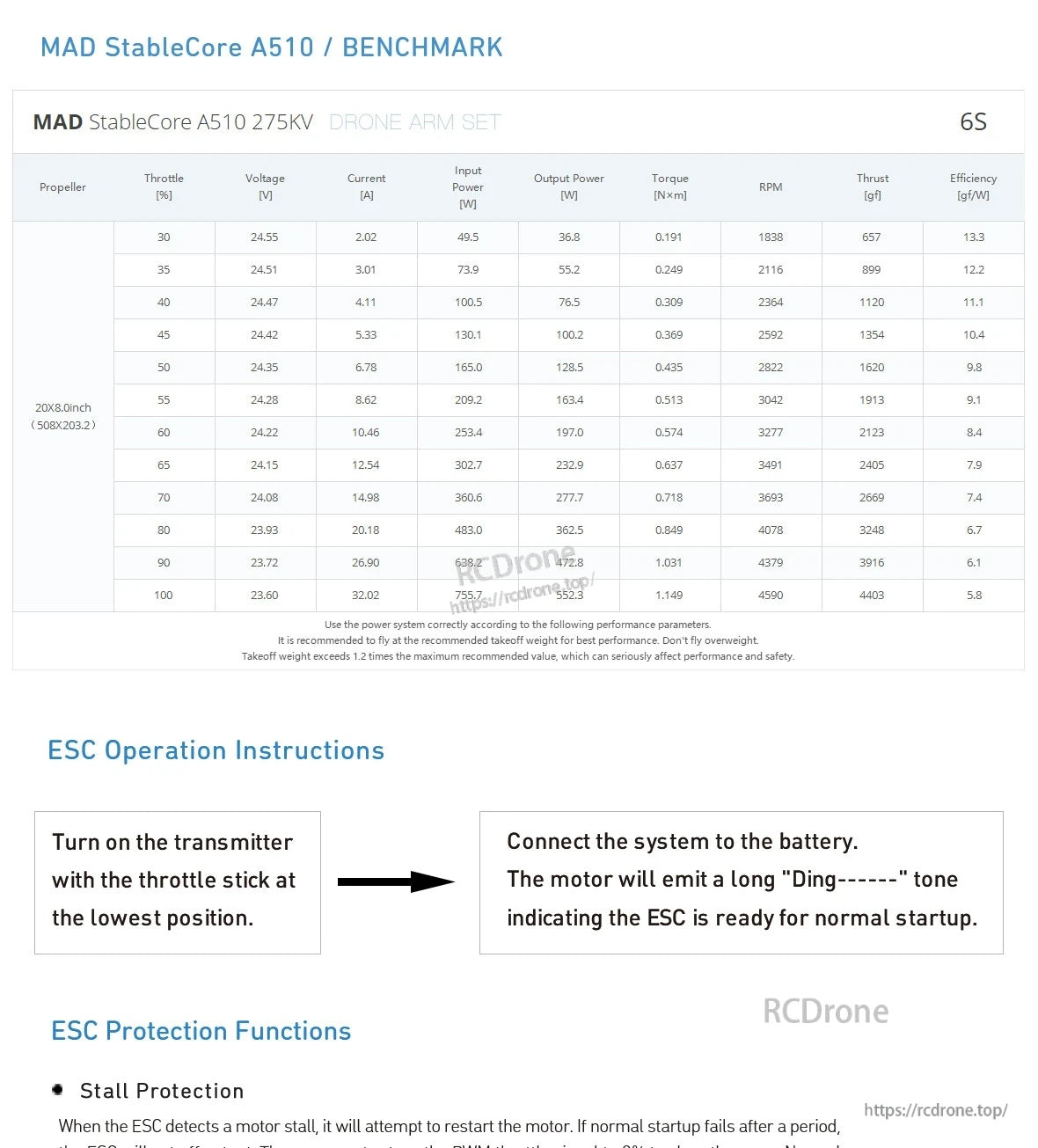

ベンチマーク (6S, プロペラ 20 x 8.0 インチ / 508 x 203.2)
| スロットル (%) | 電圧 (V) | 電流 (A) | 入力電力 (W) | 出力電力 (W) | トルク (N*m) | RPM | 推力 (gf) | 効率 (gf/W) |
|---|---|---|---|---|---|---|---|---|
| 30 | 24.55 | 2.02 | 49.5 | 36.8 | 0.191 | 1838 | 657 | 13.3 |
| 35 | 24.51 | 3.01 | 73.9 | 55.2 | 0.249 | 2116 | 899 | 12.2 |
| 40 | 24.47 | 4.11 | 100.5 | 76.5 | 0.309 | 2364 | 1120 | 11.1 |
| 45 | 24.42 | 5.33 | 130.1 | 100.2 | 0.369 | 2592 | 1354 | 10.4 |
| 50 | 24.35 | 6.78 | 165.0 | 128.5 | 0.435 | 2822 | 1620 | 9.8 |
| 55 | 24.28 | 8.62 | 209.2 | 163.4 | 0.513 | 3042 | 1913 | 9.1 |
| 60 | 24.22 | 10.46 | 253.4 | 197.0 | 0.574 | 3277 | 2123 | 8.4 |
| 65 | 24.15 | 12.54 | 302.7 | 232.9 | 0.637 | 3491 | 2405 | 7.9 |
| 70 | 24.08 | 14.98 | 360.6 | 277.7 | 0.718 | 3693 | 2669 | 7.4 |
| 80 | 23.93 | 20.18 | 483.0 | 362.5 | 0.849 | 4078 | 3248 | 6.7 |
| 90 | 23.72 | 26.90 | 638.1 | 472.8 | 1.031 | 4379 | 3916 | 6.1 |
| 100 | 23.60 | 32.02 | 755.7 | 552.3 | 1.149 | 4590 | 4403 | 5.8 |
最高のパフォーマンスを得るためには、推奨される重量で飛行することをお勧めします。最大推奨値の1.2倍を超える離陸重量は、パフォーマンスと安全性に深刻な影響を与える可能性があります。
ESC操作&保護
操作手順
- スロットルスティックを最低位置にして送信機の電源を入れます。
- システムをバッテリーに接続します。モーターはESCが通常の起動準備が整ったことを示す長い「ディン------」音を発します。

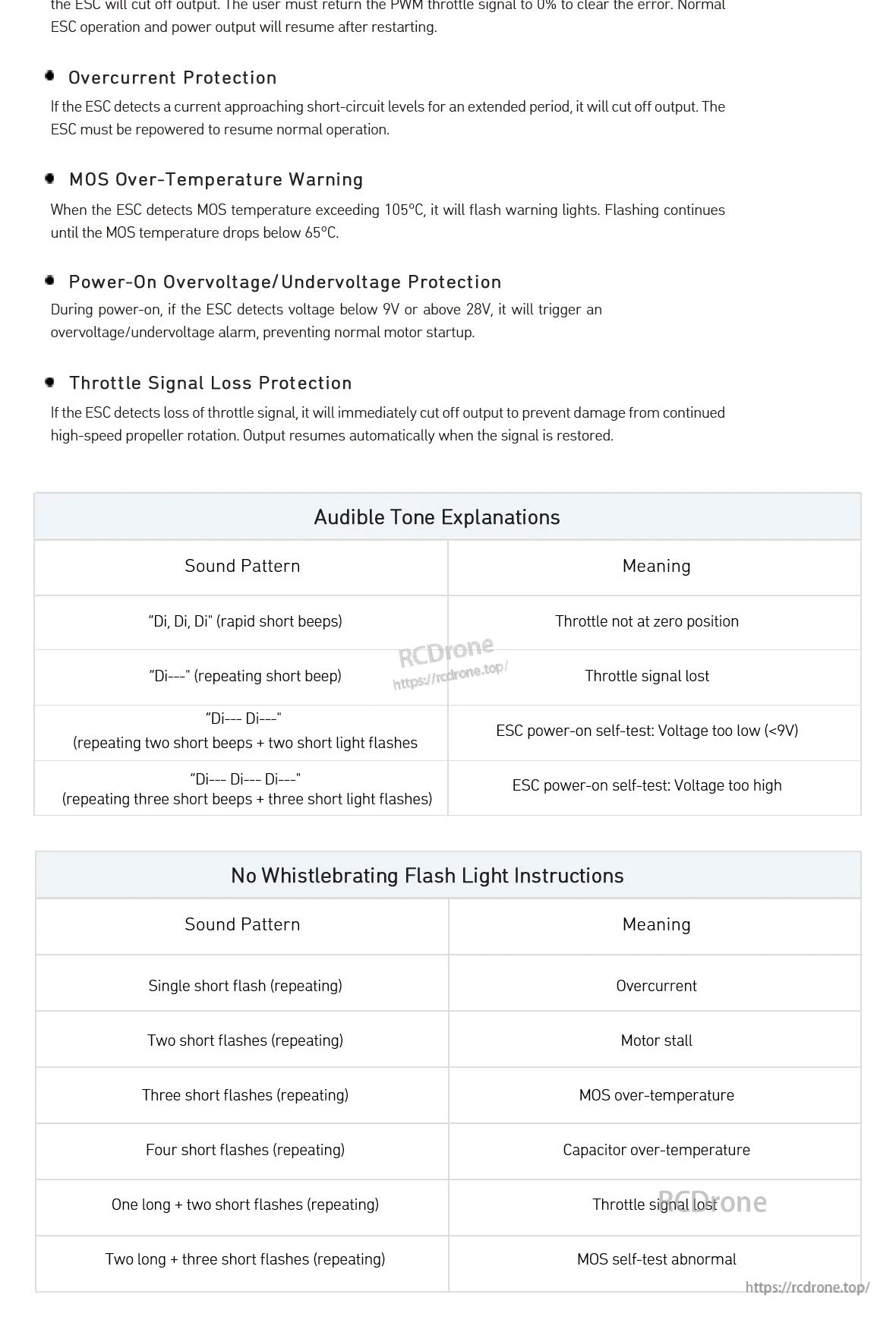

保護機能
- スタール保護：スタール後に再起動を試みます。一定期間内に起動に失敗した場合、出力が切断されます。エラーをクリアするにはPWMスロットルを0%に戻してください。再起動後に操作が再開されます。
- 過電流保護：電流が短絡レベルに近づくと、出力が切断されます。正常な操作を再開するにはESCの電源を入れ直してください。
- MOS過温度警告： MOS温度が105°Cを超えると警告灯が点滅します。温度が65°Cを下回るまで点滅が続きます。
- 電源オン過電圧/低電圧保護： 電圧が9 V未満または28 Vを超える場合、アラームがトリガーされ、モーターの起動がブロックされます。
- スロットル信号喪失保護： スロットル信号が失われた場合、出力がカットオフされます。信号が復元されると、出力は自動的に再開されます。
音声トーンの説明
| 音パターン | 意味 |
|---|---|
| "ディ、ディ、ディ"（短いビープ音が連続） | スロットルがゼロ位置にない |
| "ディ---"（短いビープ音が繰り返し） | スロットル信号が失われた |
| "ディ--- ディ---"（短いビープ音が2回 + 短い光の点滅が2回） | ESC電源オン自己診断: 電圧が低すぎる (<9 V) |
| "ディ--- ディ--- ディ---"（短いビープ音が3回 + 短い光の点滅が3回） | ESC電源オン自己診断: 電圧が高すぎる |
フラッシュライトの表示
| フラッシュパターン | 意味 |
|---|---|
| 単一の短い点滅（繰り返し） | 過電流 |
| 二回の短い点滅（繰り返し） | モーターのスタール |
| 三回の短いフラッシュ（繰り返し） | MOS過熱 |
| 四回の短いフラッシュ（繰り返し） | コンデンサー過熱 |
| 一回の長いフラッシュ + 二回の短いフラッシュ（繰り返し） | スロットル信号喪失 |
| 二回の長いフラッシュ + 三回の短いフラッシュ（繰り返し） | MOS自己診断異常 |
アプリケーション
- トレーニングおよび教育用UAVプラットフォーム
- 空中写真撮影
- 測量、地図作成、および検査
- 公共安全および現場セキュリティサポート（非武装）
互換性に関する質問（機体、カーボンチューブサイズ、バッテリー、またはCAN/PWM制御）については、support@rcdrone.top orに連絡してください。https://rcdrone.top/.
詳細

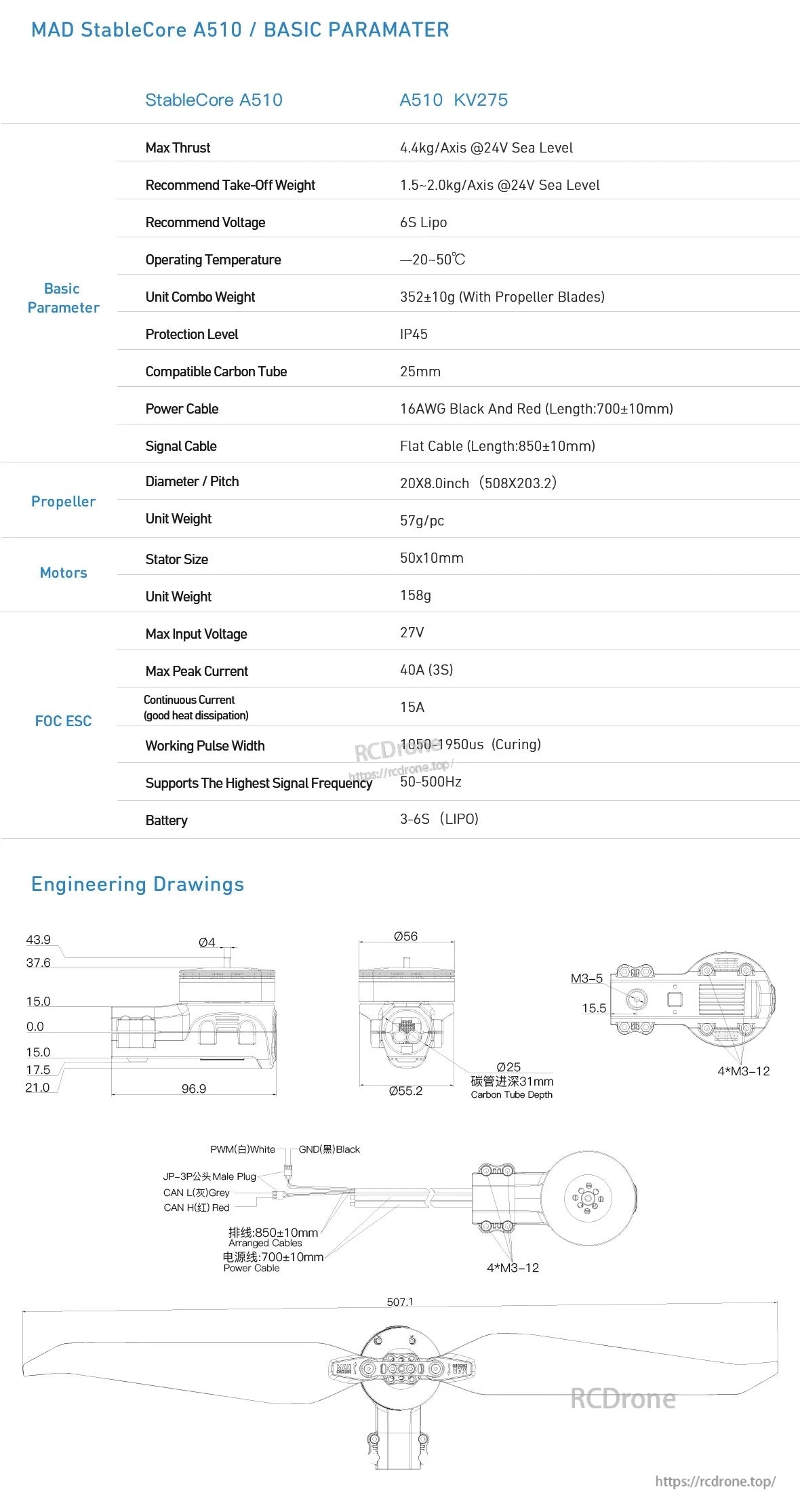

StableCore A510 KV275の基本パラメータリスト 6S LiPo対応、IP45保護、25mmカーボンチューブ互換性、24Vでの最大推力4.4kg/軸。
MAD StableCore A510には、RPM、推力、効率データを含む6Sベンチマークテーブルと、基本的なESC起動ガイダンスが含まれています。
音声ビープコードとLEDフラッシュパターンは、スロットル信号の喪失、電圧障害、過電流、過熱などの一般的なESCの問題を診断するのに役立ちます。
