사양:

1. 48CH 5.8G 주파수 범위: (A.B.E.F.R.L; 5362MHz-5945MHz);

2. 최대 전력: 3W(25mW/1000mW/2000mW/3000mW 조정 가능);

3. 입력 전압: DC 7V-36V, 2-8S 배터리 입력 지원

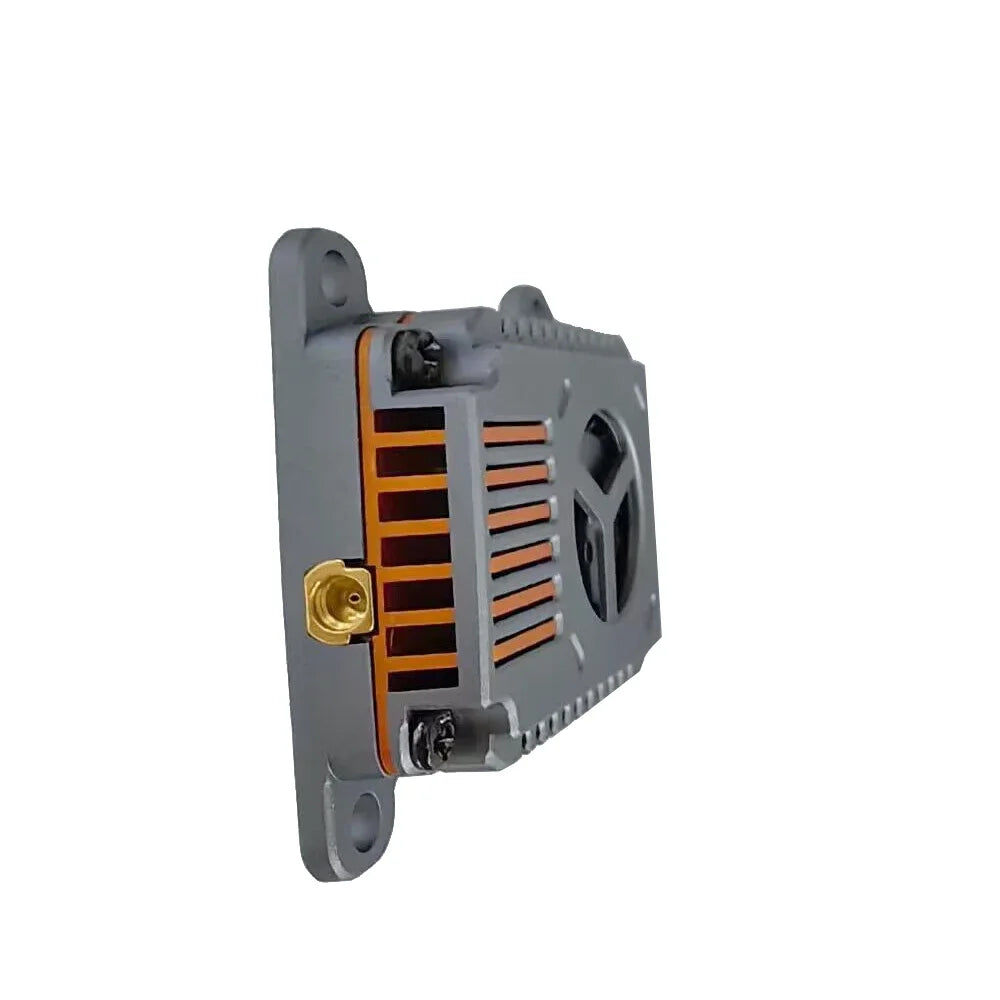

4. 안테나 커넥터: MMCX

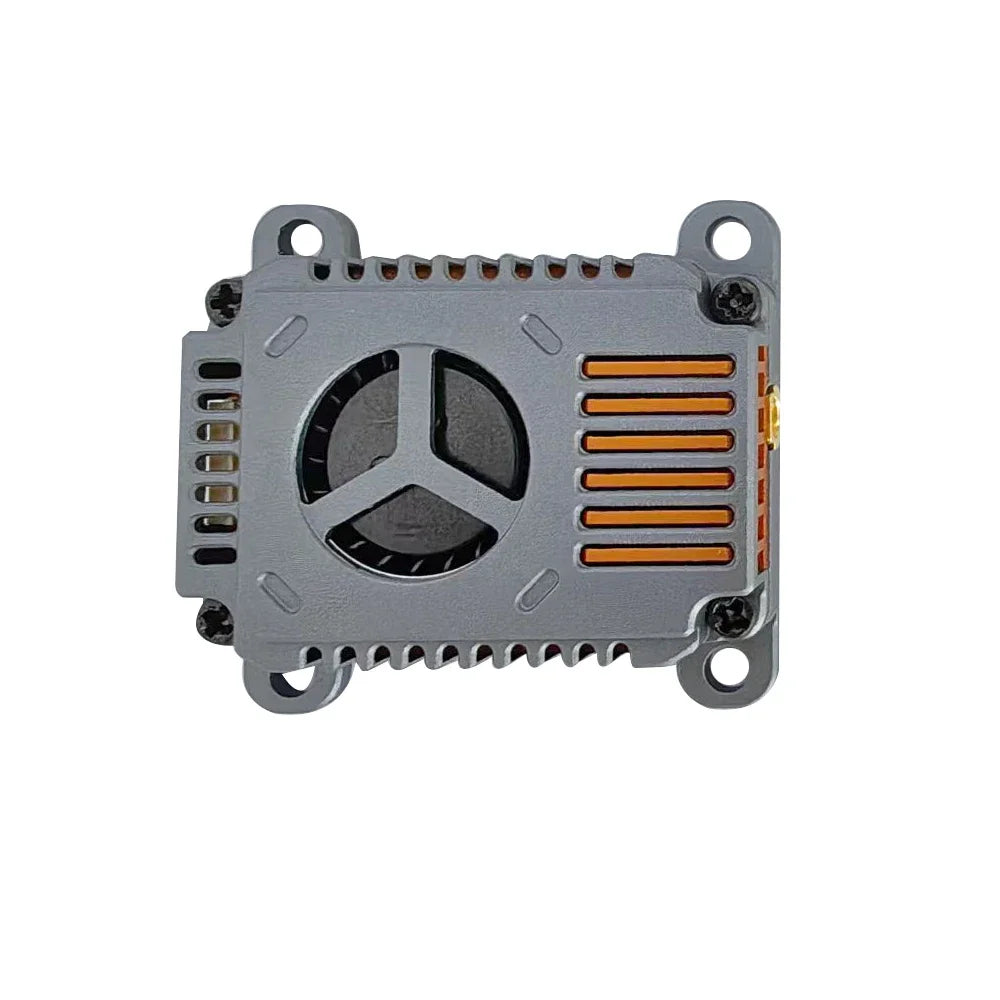

5. 스마트 오디오: IRC Tramp

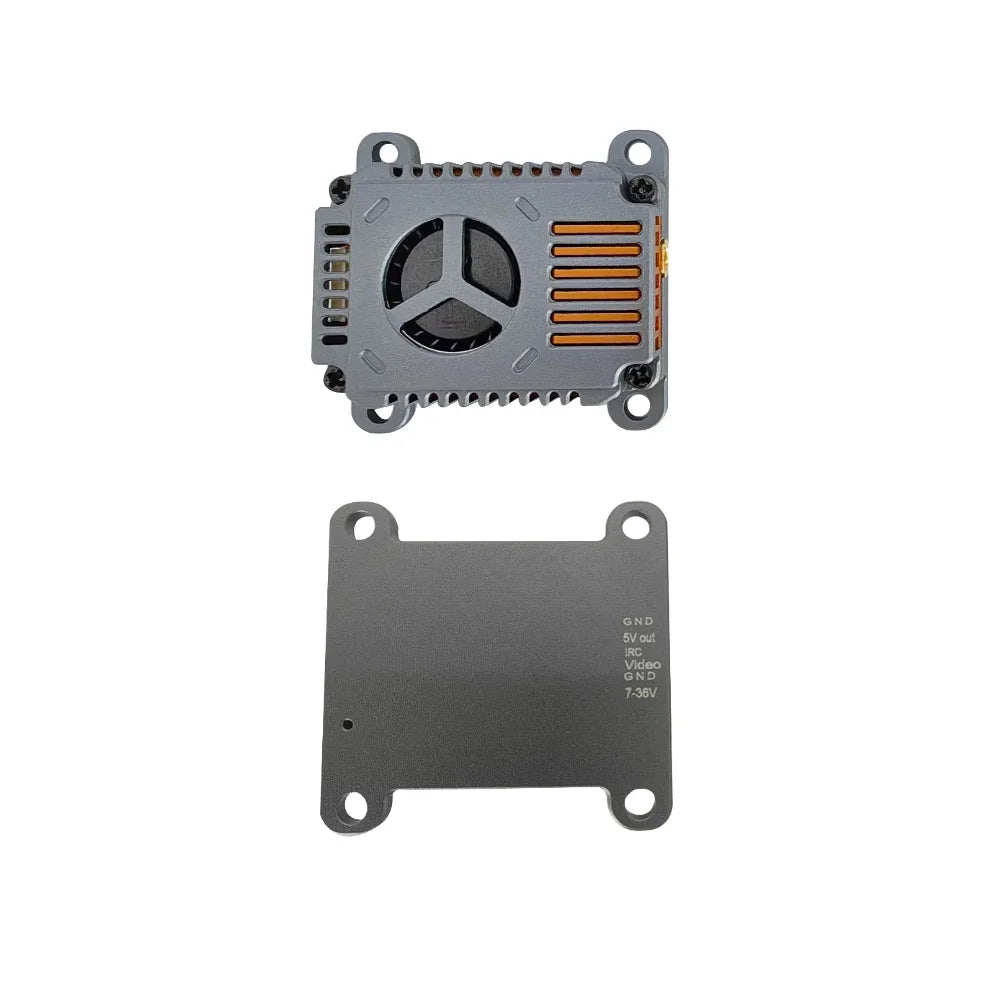

6. 방열 방식: 알루미늄 합금 방열판&팬

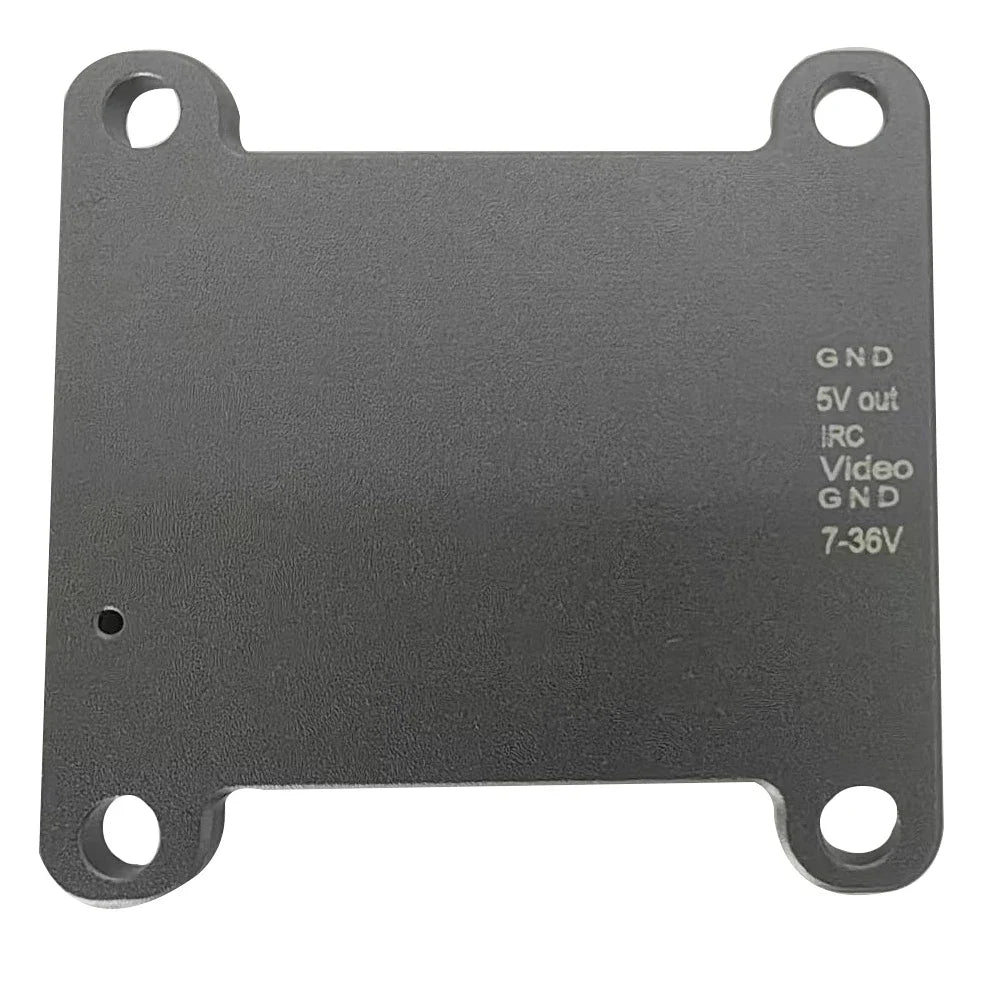

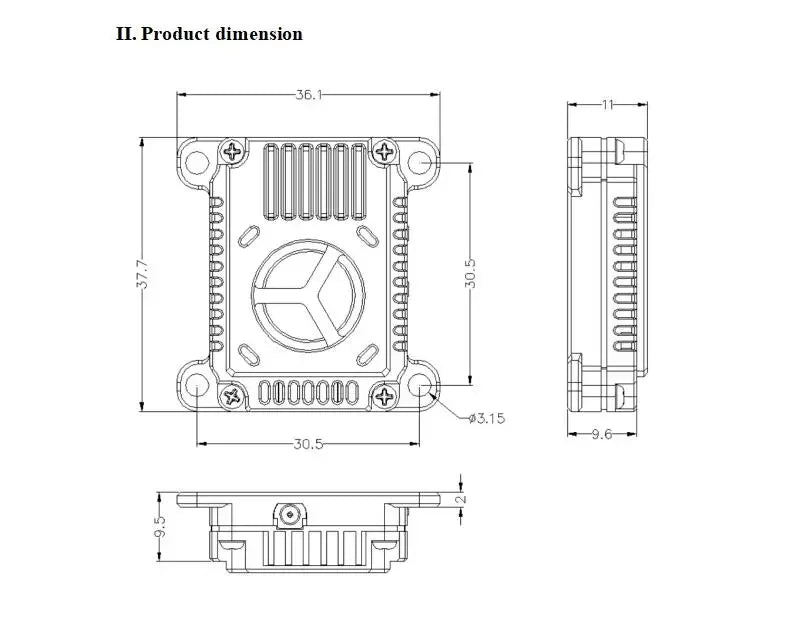

7. 구멍 간격: 30.5mm*30.5mm /ø3.15mm

8. 크기: 37.7mm*36.1mm*11mm

9. 무게: 16g

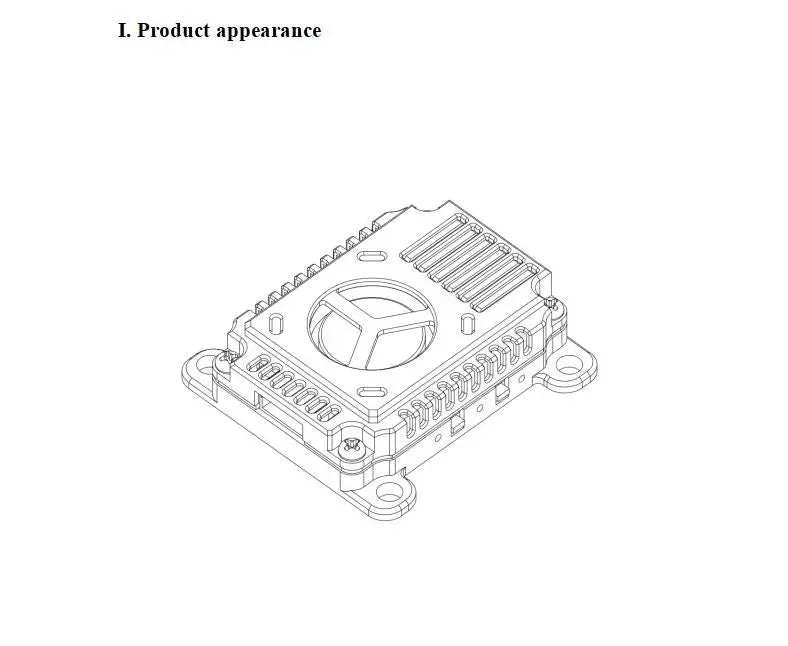

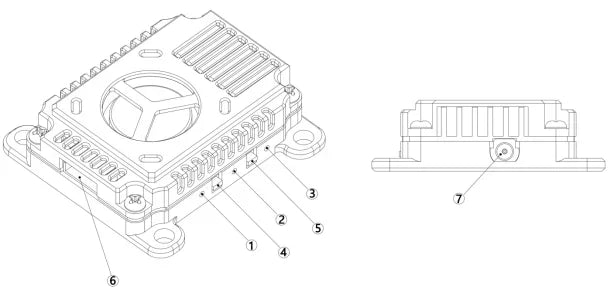

1. 채널 표시: 빨간색 LED

2. 밴드 표시기: 파란색 LED

3. 전력 레벨 표시기: 녹색 LED

4. 밴드 및 채널 변경 버튼

5. 전원 변경 버튼

6. 1.0 6P 전원 커넥터

7. MMCX 안테나 커넥터

제어방법 및 LED 표시

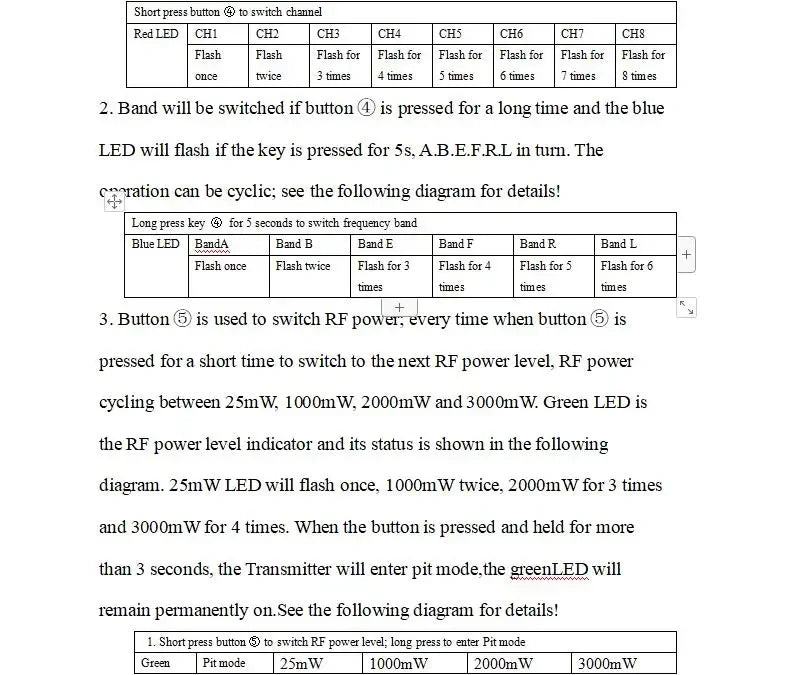

1. 버튼 ④는 밴드와 채널을 전환하는 데 사용됩니다. 다음 채널로 전환하기 위해 버튼 ④를 짧게 누를 때마다 빨간색 LED ①이 차례로 1.2.3.4.5.6.7.8로 깜박입니다. 작업은 주기적일 수 있습니다. 자세한 내용은 다음 다이어그램을 참조하세요!

Ss.AB.EFRL 키를 차례로 누르면 파란색 LED가 깜박입니다. 버튼은 RF 전원을 전환하는 데 사용됩니다. 버튼 6)을 누를 때마다 샷 시간 동안 다음 RF 레벨로 전환됩니다. 200OmW 및 3000mW 녹색 LED는 RF 에너지 레벨 표시기입니다.

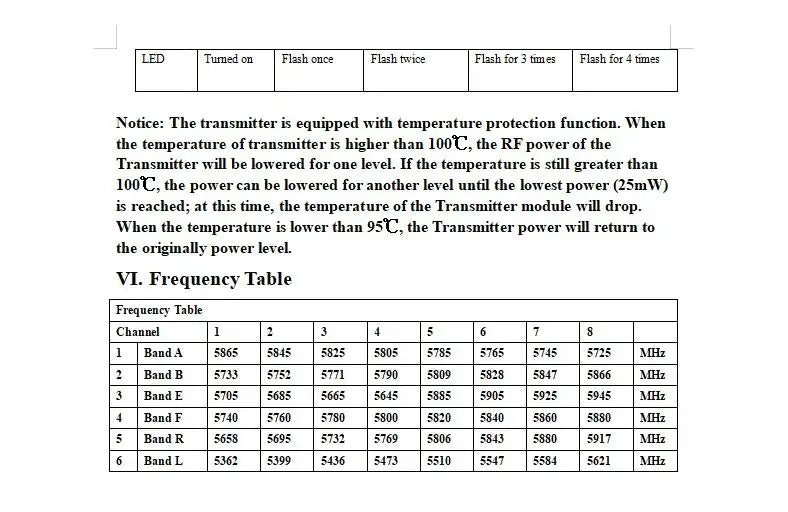

송신기에는 장치 온도가 100°C(1OOC)를 초과하면 RF 출력을 자동으로 한 단계 줄여 궁극적으로 최저 전력 설정인 25mW로 제한하는 온도 보호 기능이 있습니다.

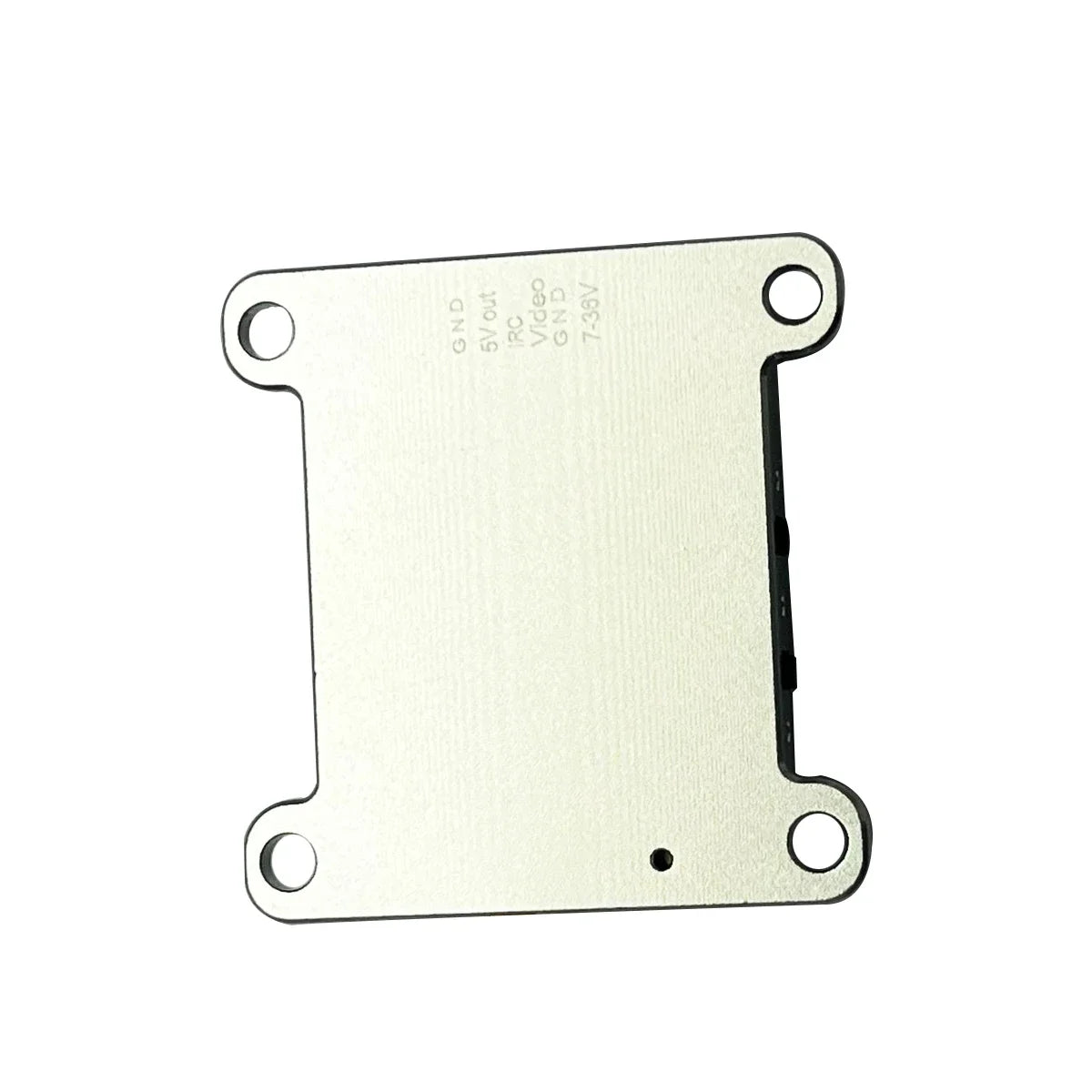

작동 전압: 7-36V; 접지 연결: 5핀 출력; 참고: GVD(Grounded Video Distribution) 시스템과 함께 사용됩니다.

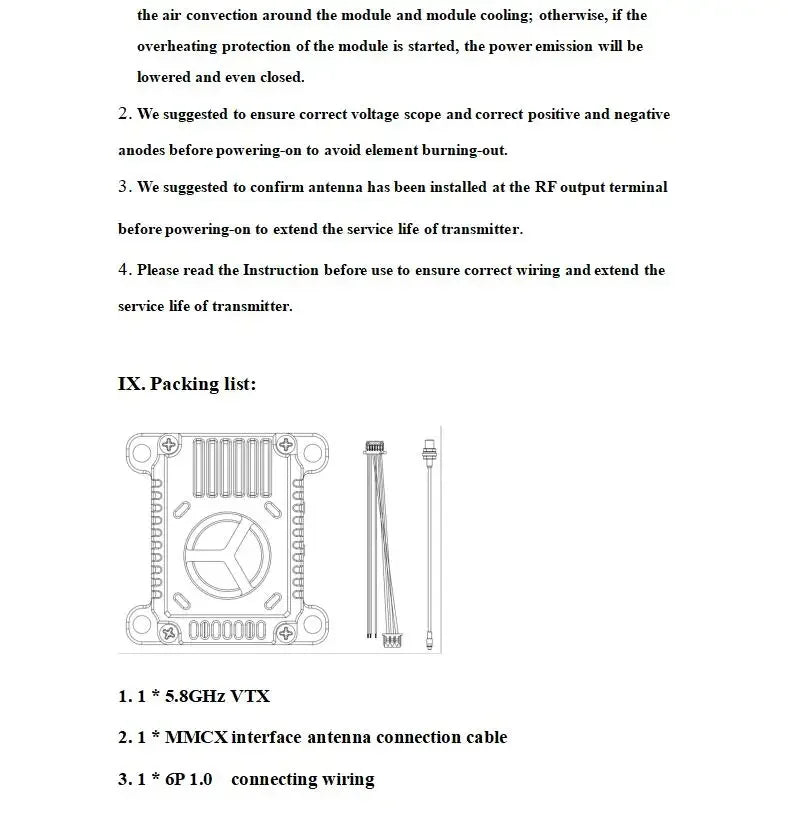

참고: 이 모듈의 과열 보호가 작동되면 전송 전력이 자동으로 감소합니다. 이 송신기를 사용하기 전에 올바른 배선을 확인하고 수명을 연장하기 위해 지침을 참조하십시오.
