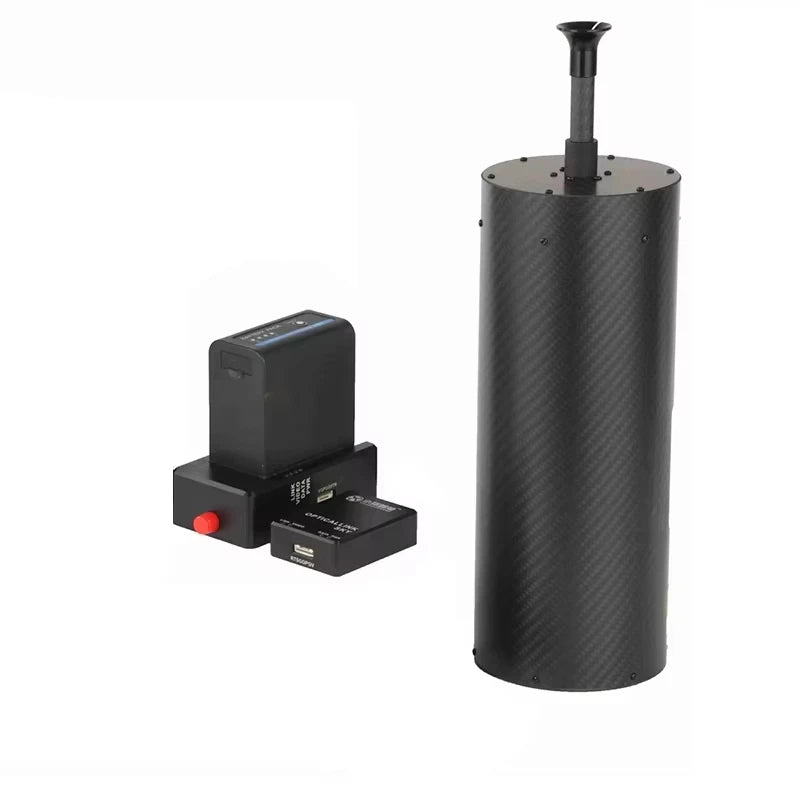

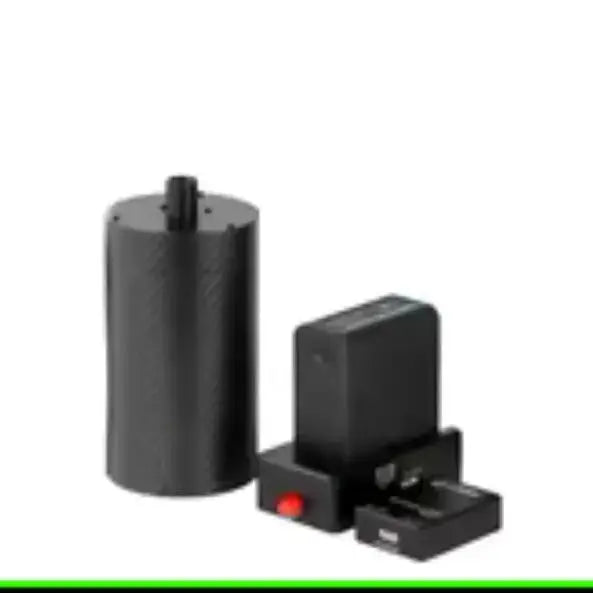

FPV 드론 광섬유 이미지 데이터 전송 시스템 – OpticalLink SKY/GBD 지상 수신기, 공중 광섬유 0–20km

개요

본 제품은 FPV 드론 및 로봇용으로 설계된 드론 액세서리 데이터 전송 시스템입니다. OpticalLink SKY 엔드포인트(공중)와 OpticalLink GBD 지상 수신기를 초경량 공중 광섬유 스풀과 통합하여 유선 고정밀 이미지/데이터 링크를 제공합니다. 실내, 수중, 파이프라인 로봇 및 원격 모니터링에 적합하며, 장거리에서도 선명한 영상을 제공합니다.

광섬유를 전송 매체로 사용하여 전자파 간섭에 강하고 높은 신뢰성과 보안성을 갖춘 0~20km의 통신을 지원합니다.

주요 특징

• 강력한 간섭 방지 기능과 높은 안정성을 갖춘 광섬유 이미지/데이터 링크입니다.
• 0~20km 통신이 명시되어 있으며, 장거리 유선 통신(5km, 10km 표시)을 지원합니다.
• 유선 신호 전송 중에는 데이터가 차단되지 않습니다.

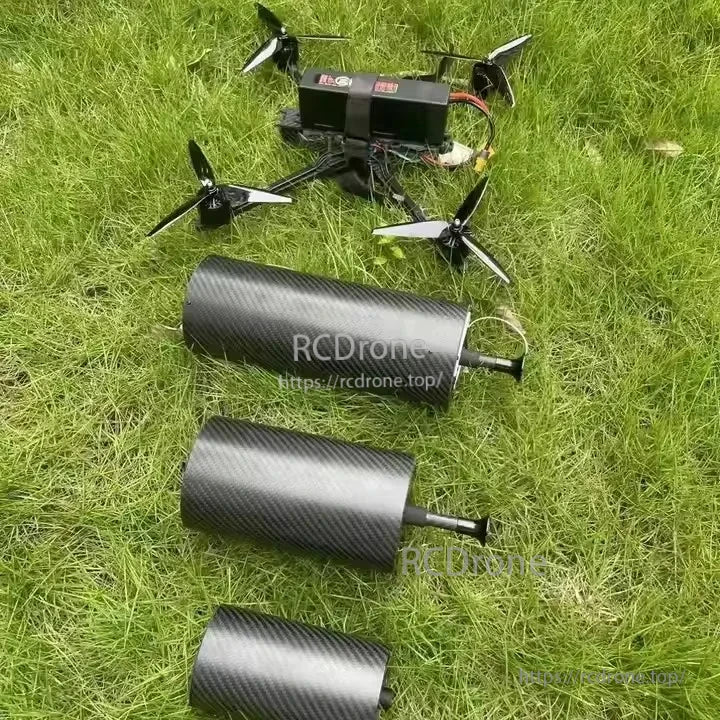

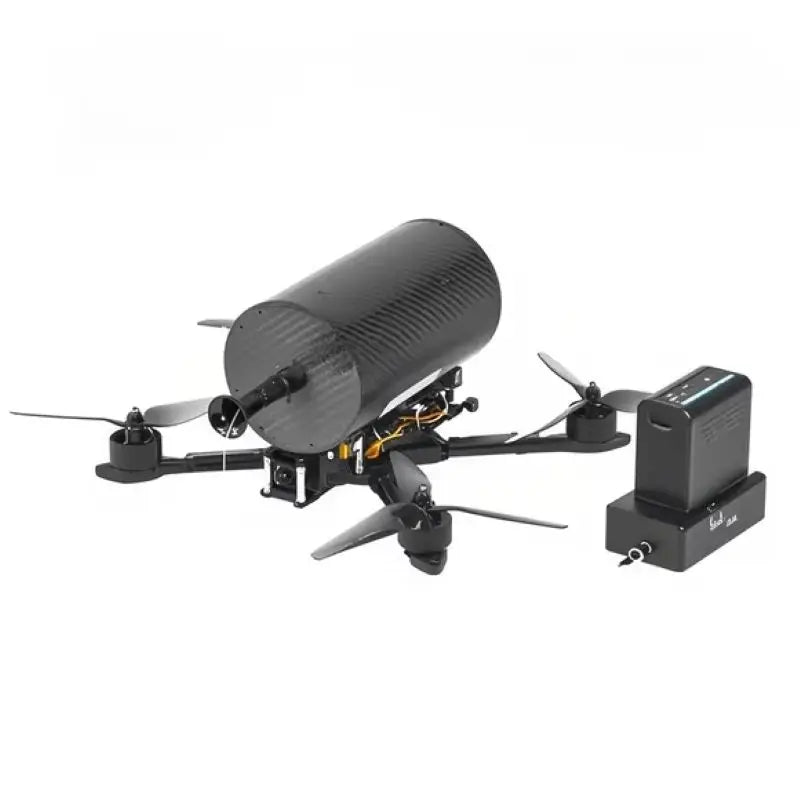

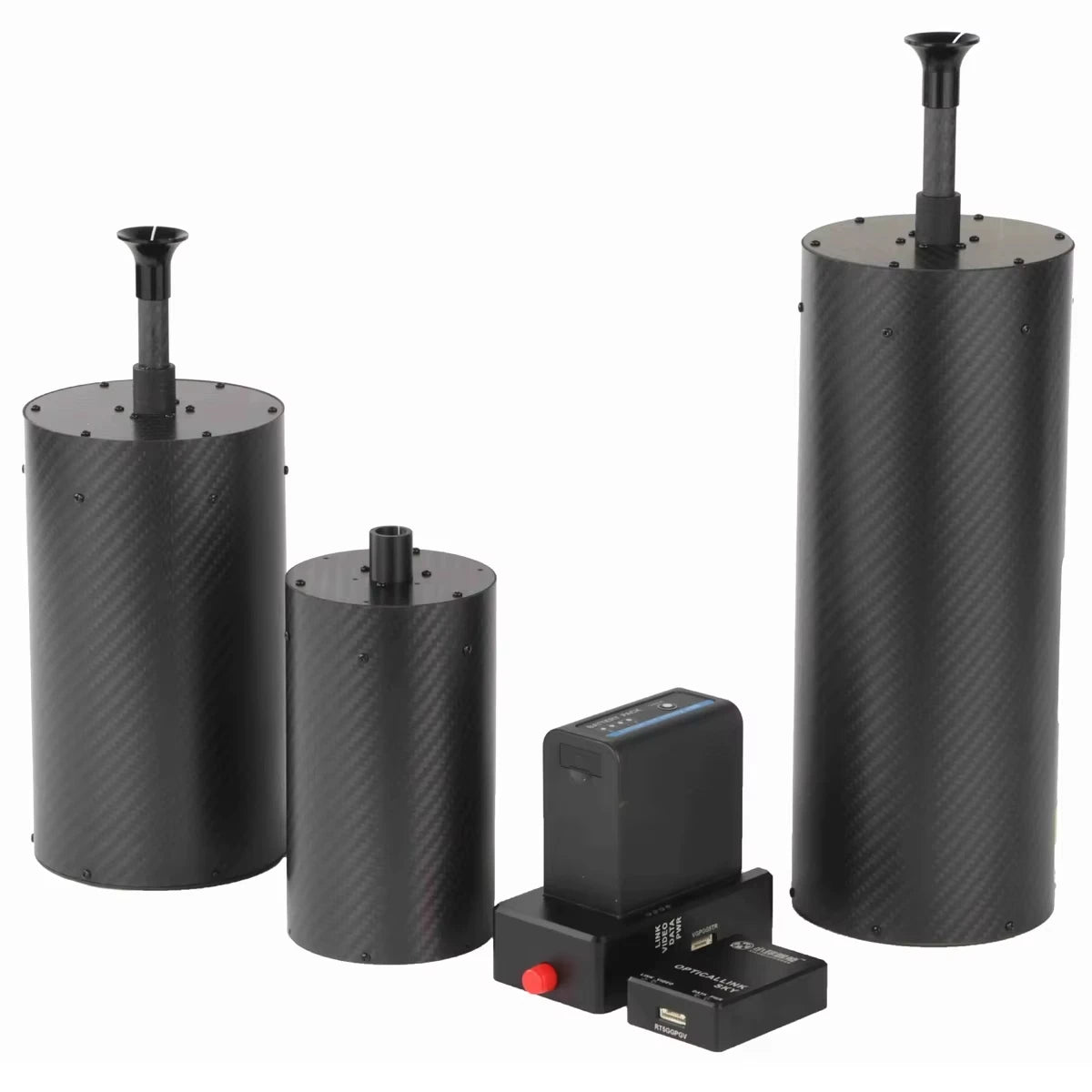

• 가벼운 공중 섬유 스풀; 탄소 섬유 쉘.

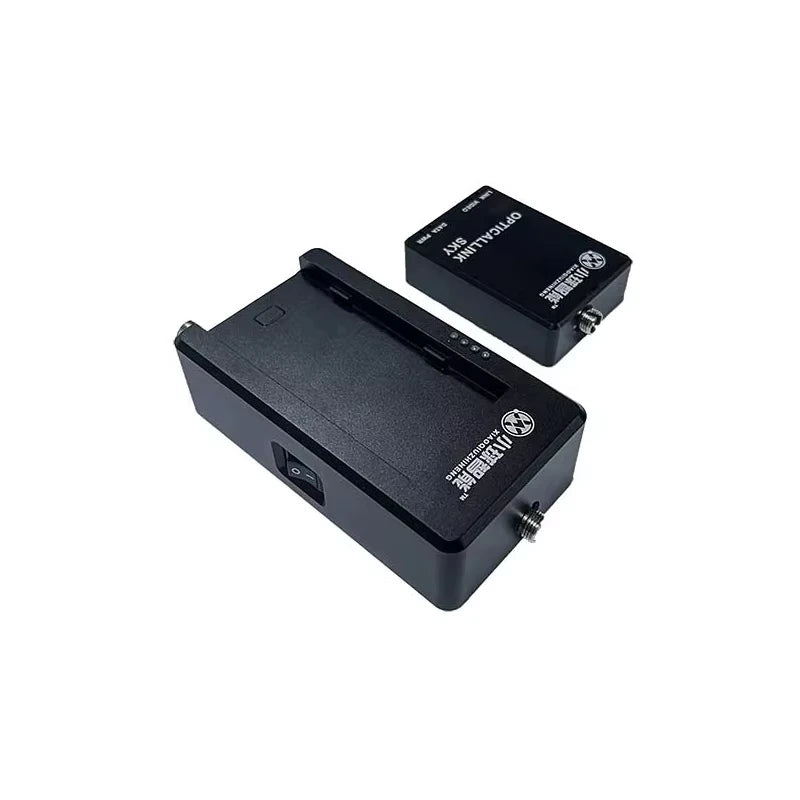

• 알루미늄 합금 쉘을 사용한 OpticalLink SKY(공중) 및 GBD(지상) 엔드포인트.
• 연결 다이어그램은 VIDEOIN/VIDEOOUT, TX/RX, VCCIN, 5VOUT, GND 핀 인터페이스를 보여줍니다.
• GBD는 CRSF/SBUS/PPM 인터페이스를 통해 원격 제어에 대한 유선 연결을 지원합니다(그림 참조).
• 다양한 섬유 길이와 호환 가능, 사용자 정의 가능.

명세서

일반적인

OpticalLink SKY 엔드포인트(공중)

OpticalLink GBD 접지 엔드포인트

공중 광섬유 스풀

응용 프로그램

• 강한 간섭 환경에서의 FPV 횡단 드론 임무.
• 실내 검사, 파이프라인 로봇, 수중 로봇.

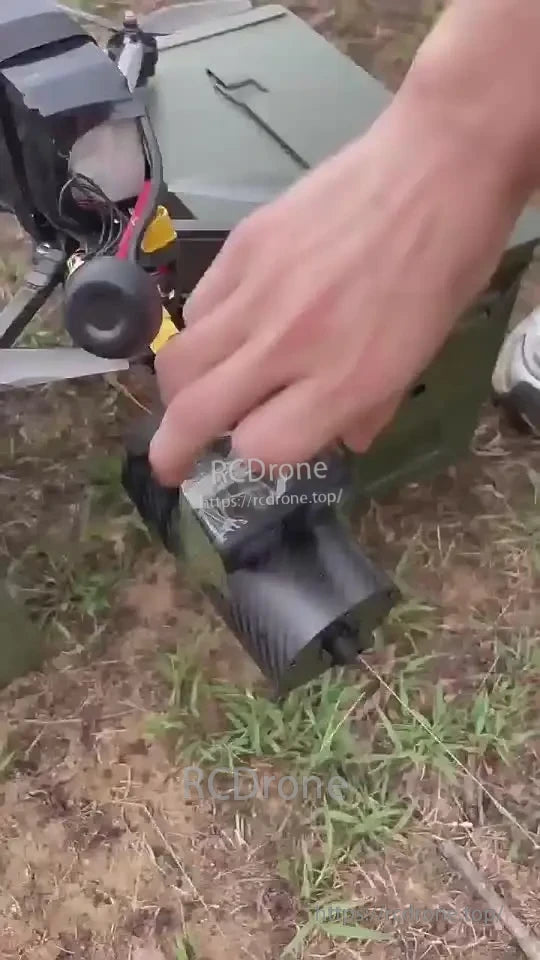

• 안전하고 안정적인 이미지/데이터 전송이 필요한 원격 모니터링.

세부

최대 20km까지 고속, 안정적인 데이터 전송을 지원하며, 간섭 방지, 신뢰성, 지형 독립성, 보안 전송 및 대용량 데이터 용량을 제공합니다. 끊김 없는 개인 통신이 필요한 장거리, 간섭에 취약한 환경에 이상적입니다.

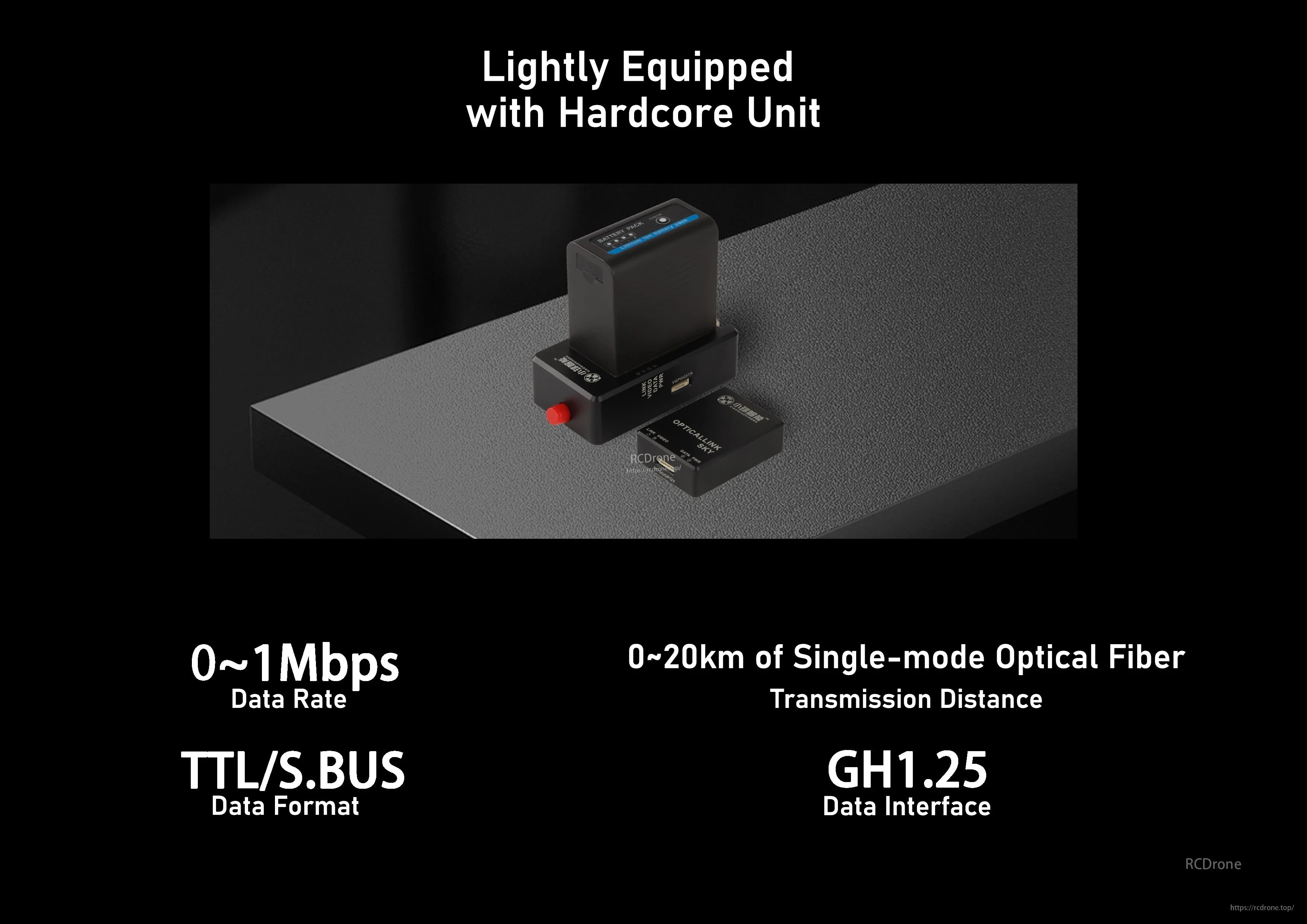

OpticalLink GBD: 0~1Mbps 데이터 전송 속도, TTL/S.BUS 포맷, GH1.25 인터페이스, 0~20km 단일모드 파이버 전송 지원.

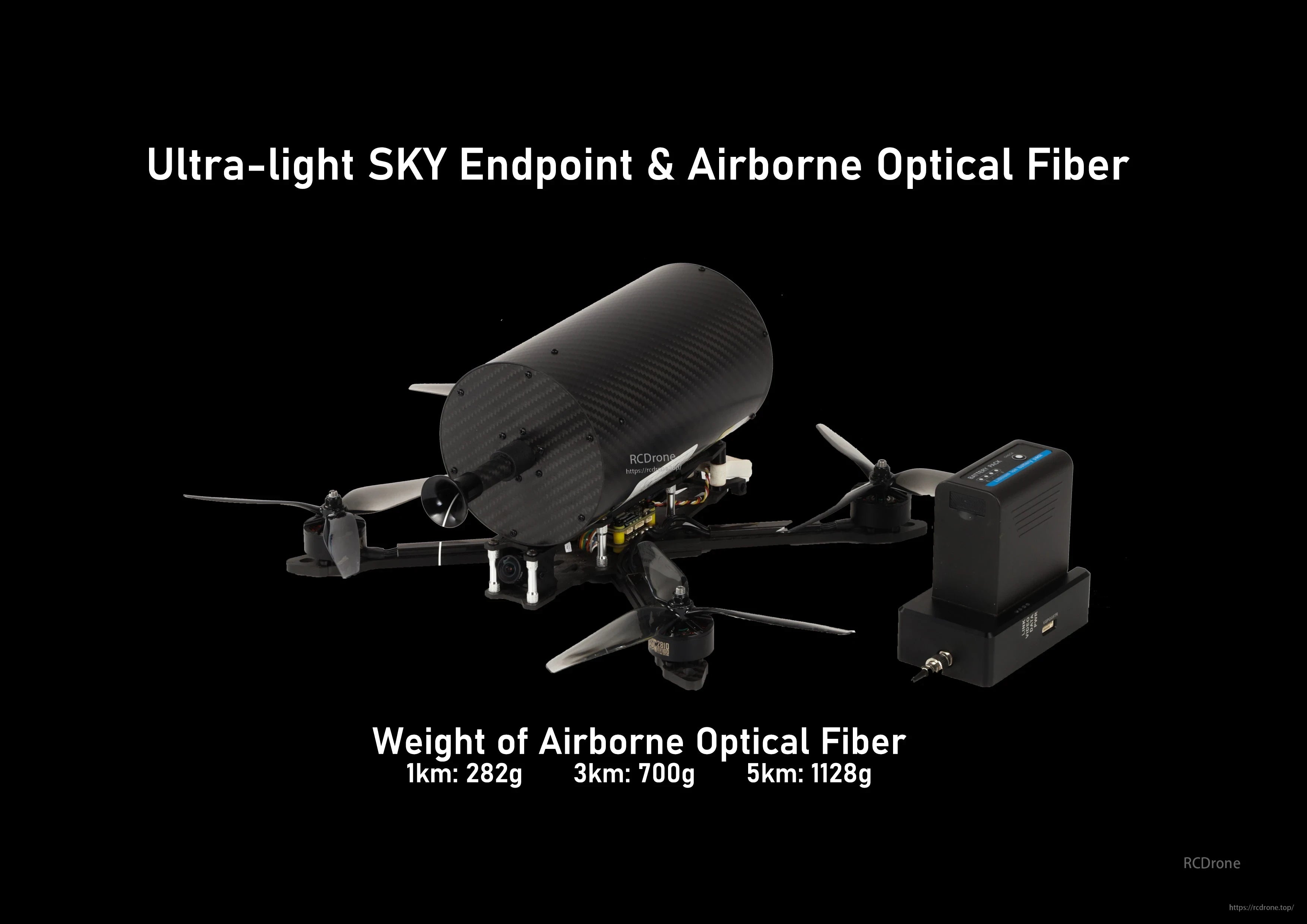

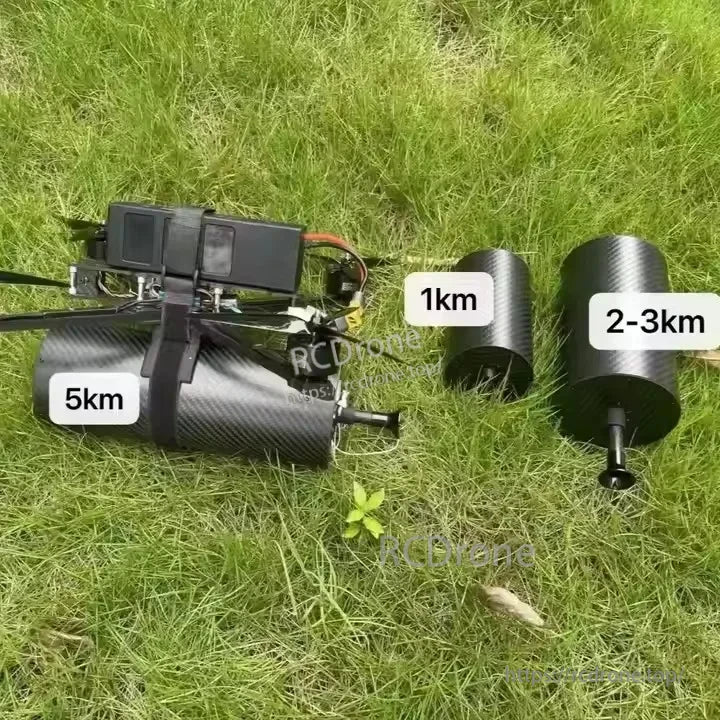

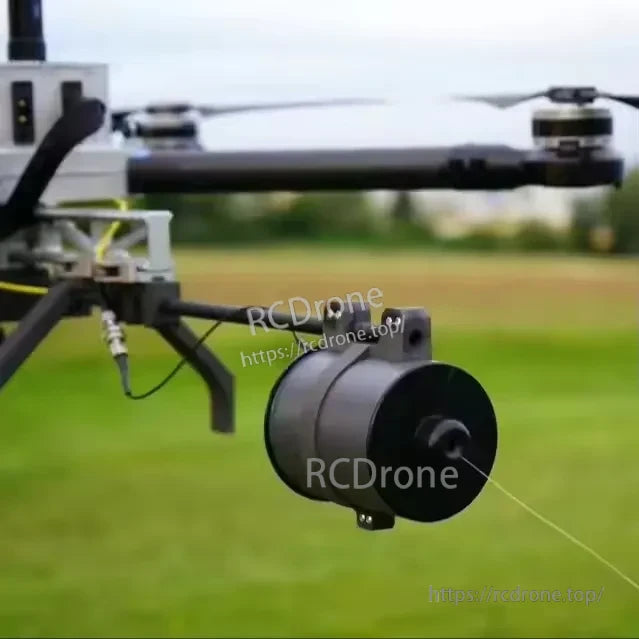

공중 광섬유를 탑재한 초경량 SKY 엔드포인트; 무게: 282g(1km), 700g(3km), 1128g(5km).

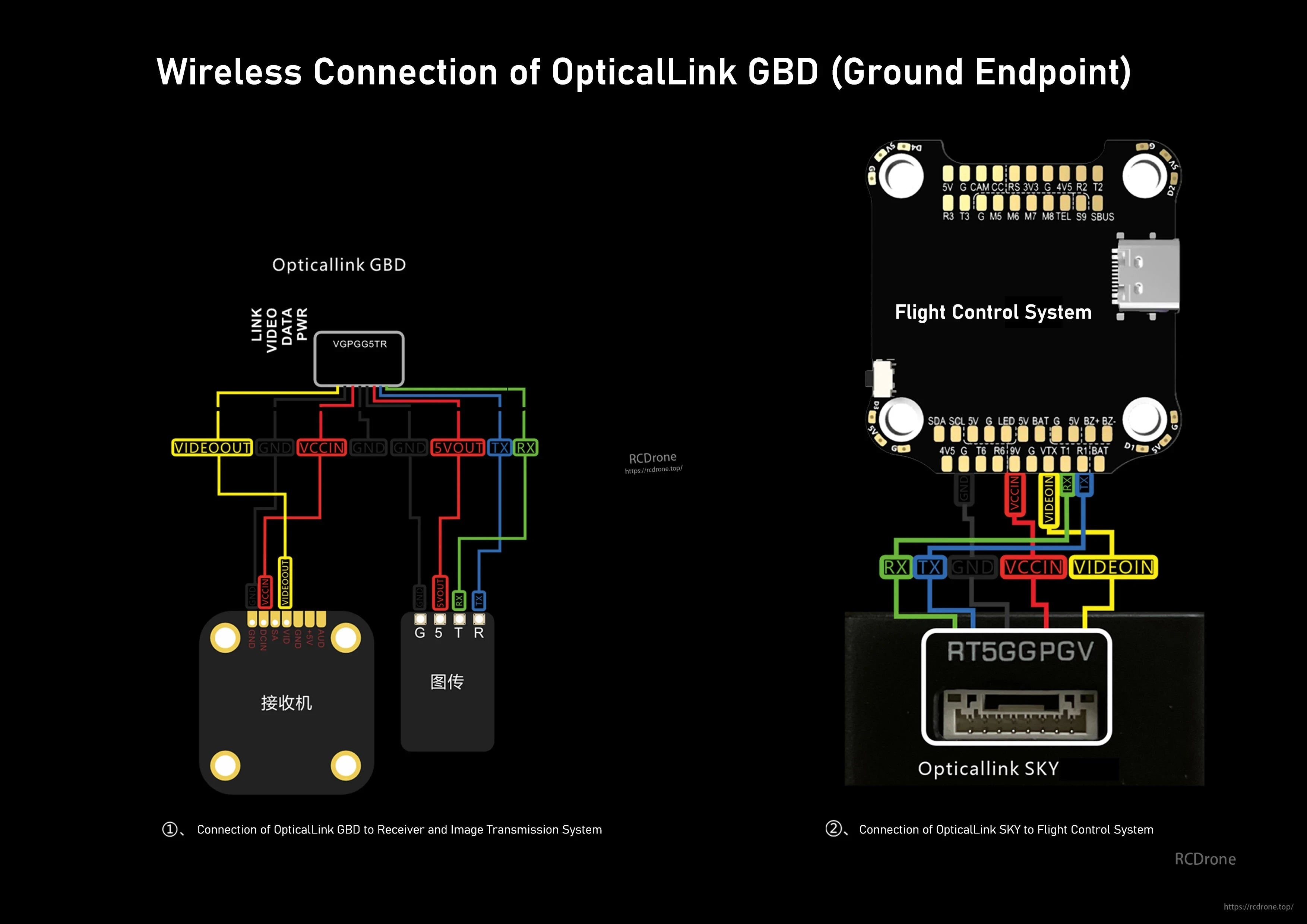

OpticalLink GBD 지상 엔드포인트는 RT5GGPGV를 통해 수신기, 이미지 전송 시스템 및 비행 제어 장치에 무선으로 연결되며 비디오, 전원 및 데이터 링크가 통합되어 있습니다.

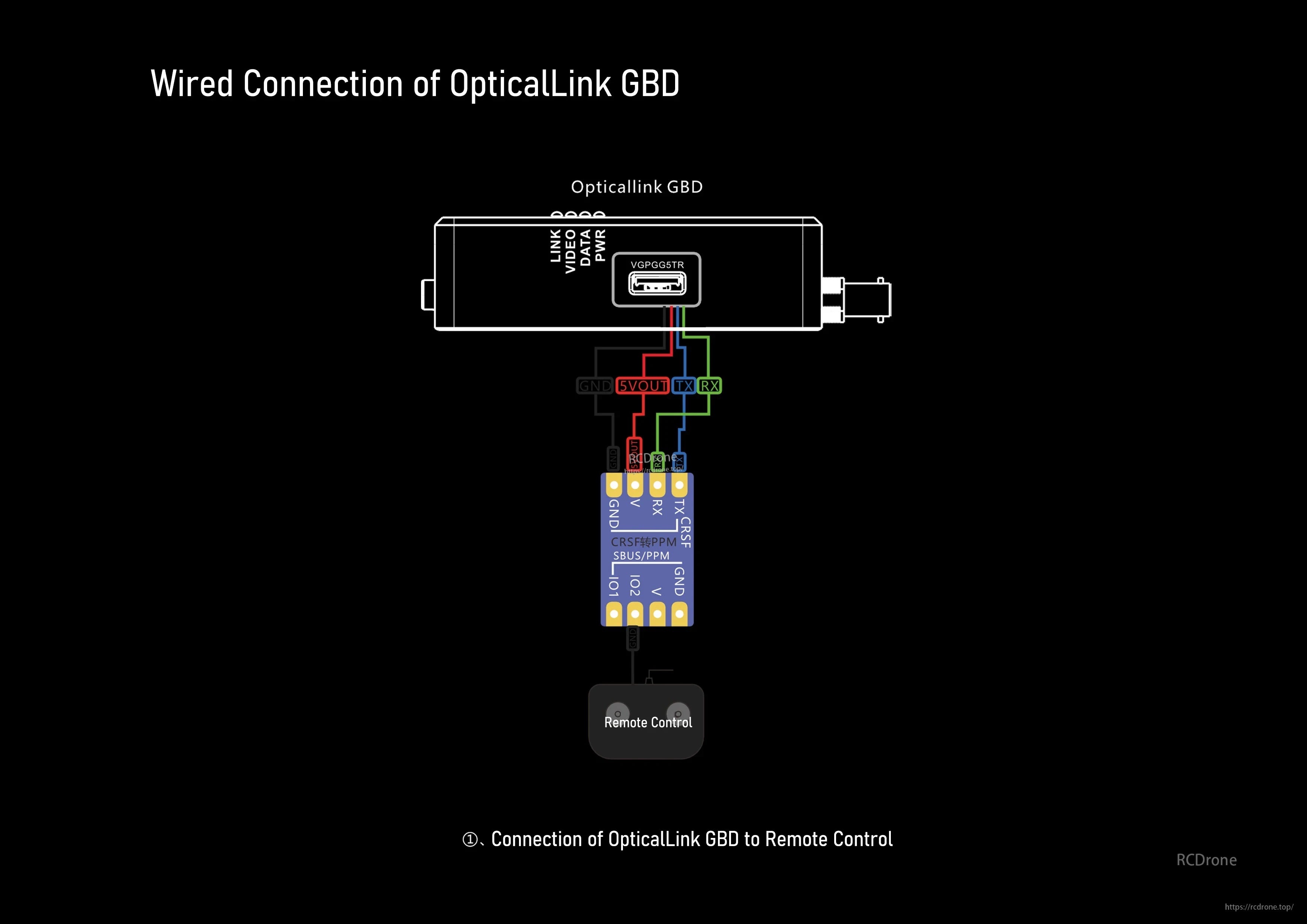

OpticalLink GBD는 전원, 데이터, 신호 전송을 위한 핀아웃과 배선을 갖춘 리모컨에 유선으로 연결합니다.

실내 검사 드론은 복잡한 지하 환경에서 안정적인 데이터 전송을 위해 광섬유를 사용합니다. (19단어)

수중 로봇은 광섬유를 사용하여 고속, 안정적, 장거리 통신을 제공하며, 대용량과 수중 간섭에 대한 면역성을 갖추고 있습니다. (27단어)

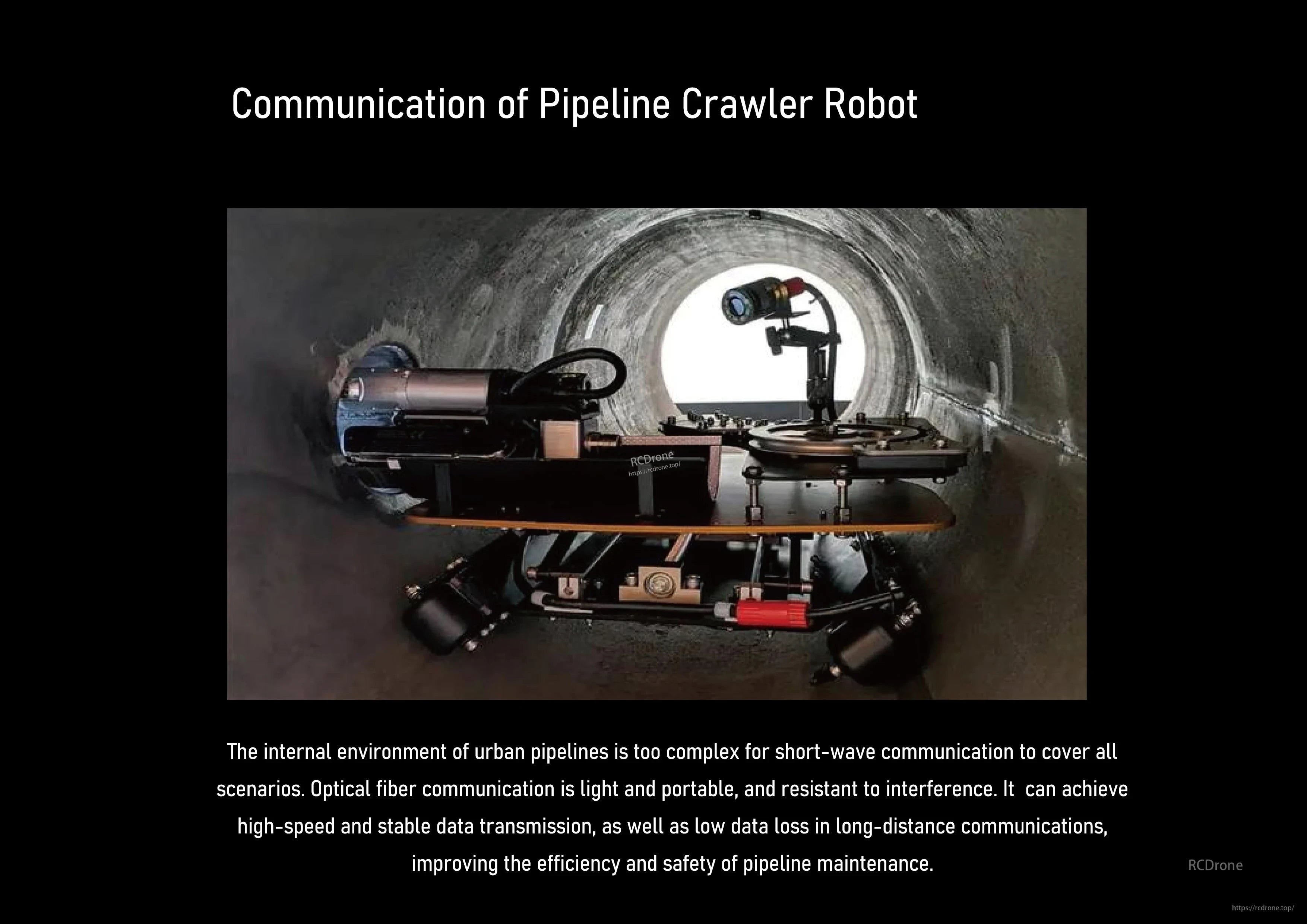

파이프라인 크롤러 로봇은 광섬유를 사용하여 고속, 안정적, 저손실 데이터 전송을 통해 복잡한 도시 파이프라인의 유지 관리 효율성과 안전성을 향상시킵니다. (28단어)

고속 광섬유는 간섭 방지 기능을 갖춘 장거리, 고화질, 안정적인 비디오 전송을 가능하게 하여 안전한 원격 모니터링을 보장합니다. (30단어)

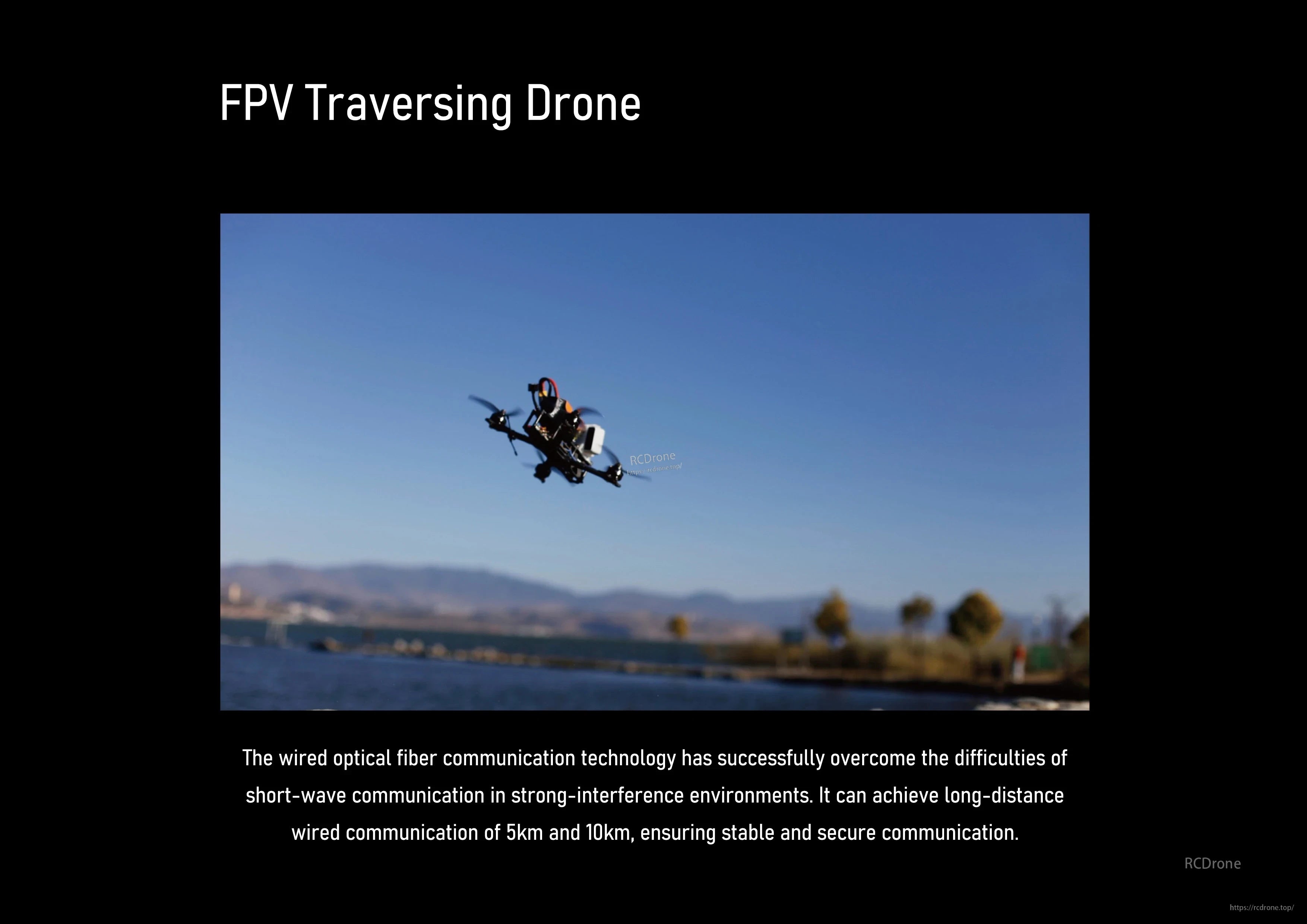

FPV 트래버싱 드론은 유선 광섬유 기술을 사용하여 강한 간섭 환경에서 단파 통신 문제를 해결합니다. 장거리 안정적인 & Skm까지 안전한 통신 & IOkm를 통해 안정적인 데이터 전송이 보장됩니다.

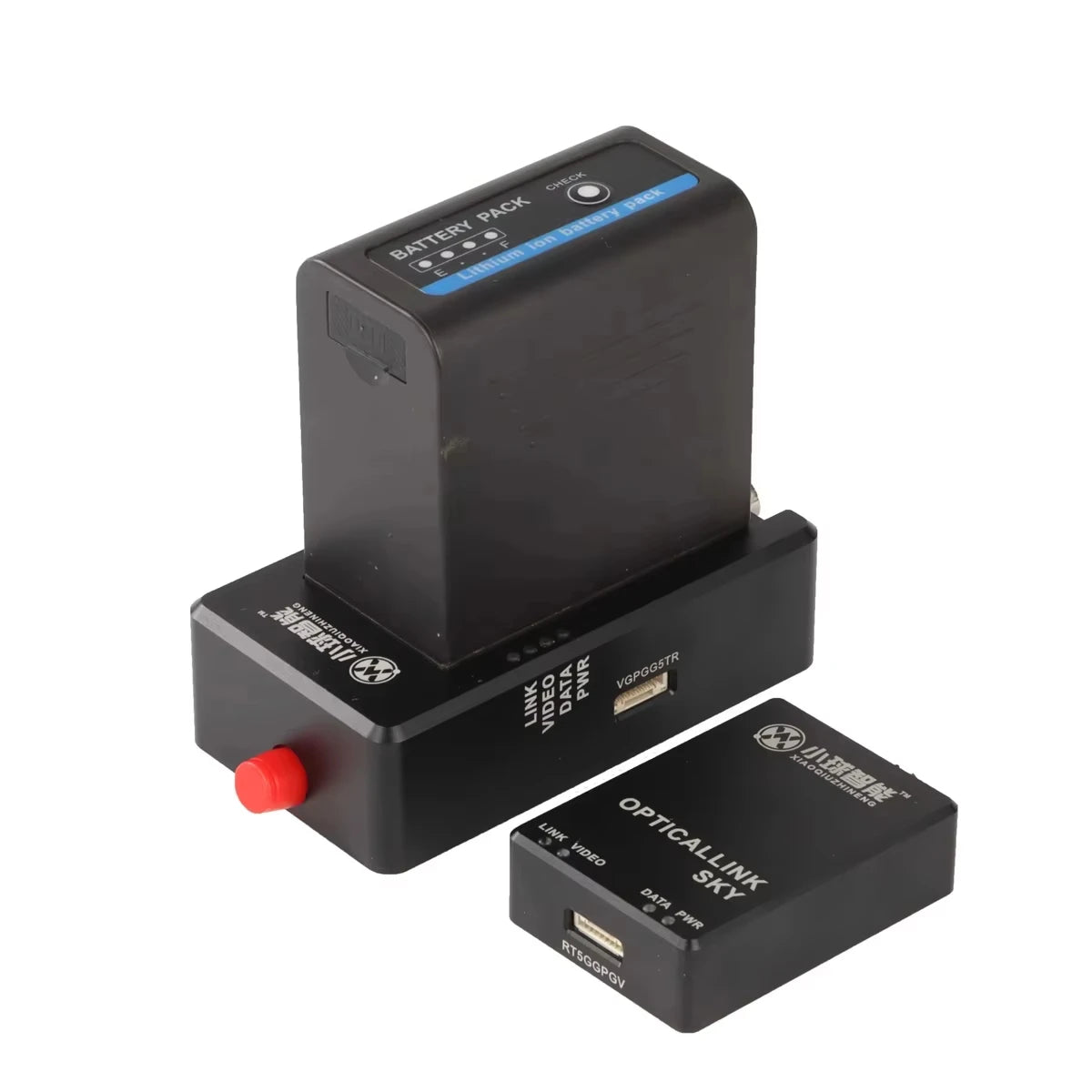

SKY: 9V-26V, 알루미늄 합금, 66.6×45×18mm, 54g. GBD: 3-6S, 알루미늄 합금, 123×56×31mm, 186g. 두 제품 모두 안테나 사용 시 폭넓은 호환성과 안정적인 연결을 제공합니다. (39단어)
