요약

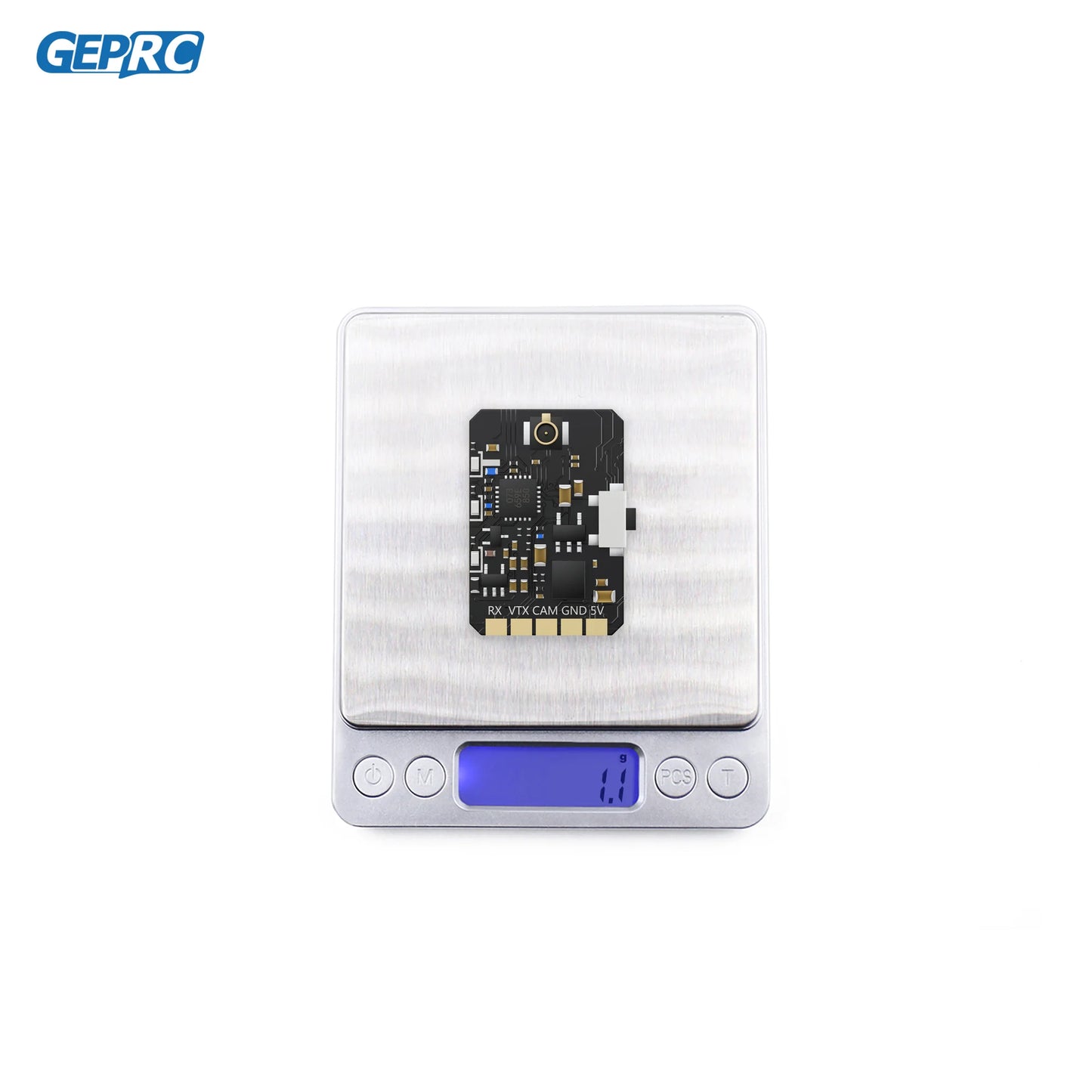

GEPRC RAD Tiny 5.8G 400mW VTX는 작고 가벼우며 좁은 공간에 적합합니다. 무게는 1.1g(안테나 제외)에 불과합니다. 3가지 조정 가능한 전력 레벨이 있으며 최대 전력은 400mW이며 신호는 안정적입니다. 과열 및 연소를 방지하기 위해 온도 제어 보호 기능이 있습니다. IRC Tramp 프로토콜, OSD 빠른 매개변수 조정, 매개변수 조정 버튼 1개, 표시등 3개, 쉽고 빠른 작동.

사양

• 모델: GEPRC RAD Tiny 5.8G 400mW VTX

• 입력 전압: DC 5V

• 출력 전압: 5V(카메라 전원 공급 장치 5V)

• 입력 임피던스: 75Ω

• 제어 프로토콜: IRC Tramp

• 안테나: UFL

• 출력 전력: 25mW/200mW/400mW/PIT 모드

• 채널: 48CH

• 비디오 형식: PAL/NTSC

• 크기: 14mmx18.5mm

• 무게: 1.1g(안테나 제외)

기능

1.  컴팩트한 크기로 설치 가능성이 더 높습니다.

2. 400mW의 전력으로 발열이 적고 신호가 안정적이어서 중·단거리 비행에 적합합니다.

3.  온도 조절 보호 기능으로 고온 화상 방지

4. .DC 5V 입력, 비행 컨트롤러에서 전원을 끌어오는 데 편리합니다.

포함

1 x GEPRC RAD 초소형 5.8G 400mW VTX

1 x 검정색 1.13 구리관 안테나

1 x SH1.0-5P 플러그 실리콘 케이블

1 x SH1.0-3P 플러그 실리콘 케이블

1 x GEPRC RAD Tiny 5.8G 400mW VTX 매뉴얼

기능 버튼 및 표시기

•  2S가 주파수 지점에서 시작되도록 길게 누르세요. 주파수 포인트(녹색 표시등), 채널 그룹(파란색 표시등) 및 전원(빨간색 표시등)을 순환합니다.

•  해당 기능을 선택한 후(해당 표시등이 켜짐) 즉시 해당 기능을 눌러 기능을 순환합니다.

•  측면 버튼을 2초간 길게 누르면 파란색 표시등이 깜박이고 주파수 조정 모드로 들어갑니다. 짧게 누르면 주파수 포인트 CH1 ~ CH8이 전환되고, 주파수 대역을 선택하면 표시등이 해당 횟수만큼 깜박입니다.

• 주파수 포인트를 전환한 후 5초 이내에 버튼을 다시 2초간 길게 누르세요. 채널 조정 모드로 들어가려면 녹색 표시등이 깜박입니다. 채널을 전환하려면 짧게 누르세요.밴드 A(1회 깜박임); 밴드 B(2번 깜박임); 밴드 E(3번 깜박임); 밴드 F(4번 깜박임); 밴드 R(5회 깜박임); 밴드 L(6회 깜박임).

•  채널을 전환한 후 5초 이내에 버튼을 다시 2초간 길게 누르세요. 빨간색 표시등이 깜박여 전원 조정 모드로 들어갑니다. 짧게 누르면 전원 전환: 25mW(1회 깜박임); 200mW(2회 깜박임); 400mW(3회 깜박임). ); PIT 모드

공지사항

• 이미지 전송을 설치할 때 모듈 주변의 공기 대류와 모듈의 열 방출을 보장하기 위해 공간을 남겨 두어야 합니다. 그렇지 않으면 모듈 과열 보호 기능이 활성화되어 전력 전송을 줄이거나 심지어 전력 전송을 끄게 됩니다.

•  전원을 켜기 전에 올바른 전압 범위를 확인하는 것이 좋습니다. 구성 요소가 타는 것을 방지하기 위해 양극과 음극이 정확해야 합니다.

•  전원을 켜기 전에 RF 출력단에 안테나가 설치되어 있는지 확인하는 것이 좋습니다. 이렇게 하면 모듈의 서비스 수명을 연장할 수 있습니다.

• 올바르게 배선하고 모듈의 수명을 연장할 수 있도록 사용하기 전에 사용 설명서를 읽어보시기 바랍니다.

  RAD 초소형 5.8G VTX 배선 다이어그램 설정 확인된 주변 장치 UART USB VCP 비활성화됨 자동 구성 UARTI VTx 'IRC Tramp' CAM ANIL Ovd 8 GND gND m CAM GND GND 3 8 3 CAM VId VIDEO GND 9 OSD OSD
