Hobbywing S.BUS2 텔레메트리 어댑터, FUTABA 라디오 시스템용, Platinum V4/4.1/5 ESC 호환

개요

이 텔레메트리 어댑터(하비윙 S.BUS2 텔레메트리 어댑터)는 데이터 백홀 기능이 있는 플래티넘 V4/4.1/5 시리즈 이상에 적합합니다. 전자 거버너가 S.BUS2 프로토콜을 지원하는 후타바 수신기에 연결되면 ESC는 텔레메트리 데이터를 후타바 라디오 시스템으로 전송하여 화면에 표시할 수 있습니다.

주요 특징

• 후타바 수신기와 함께 사용하도록 설계된 S.BUS2 프로토콜 지원.
• 데이터 백홀 기능이 있는 호환 가능한 플래티넘 시리즈 ESC와 함께 사용할 때 후타바 라디오 시스템으로 ESC 텔레메트리 전송을 지원합니다.
• 배선에는 ESC 포트, S.BUS2 채널 식별 및 스로틀 신호선 연결이 포함됩니다(배선 다이어그램 참조).

사양

고객 서비스: support@rcdrone.top

배선 & 설정 노트 (이미지 참조)

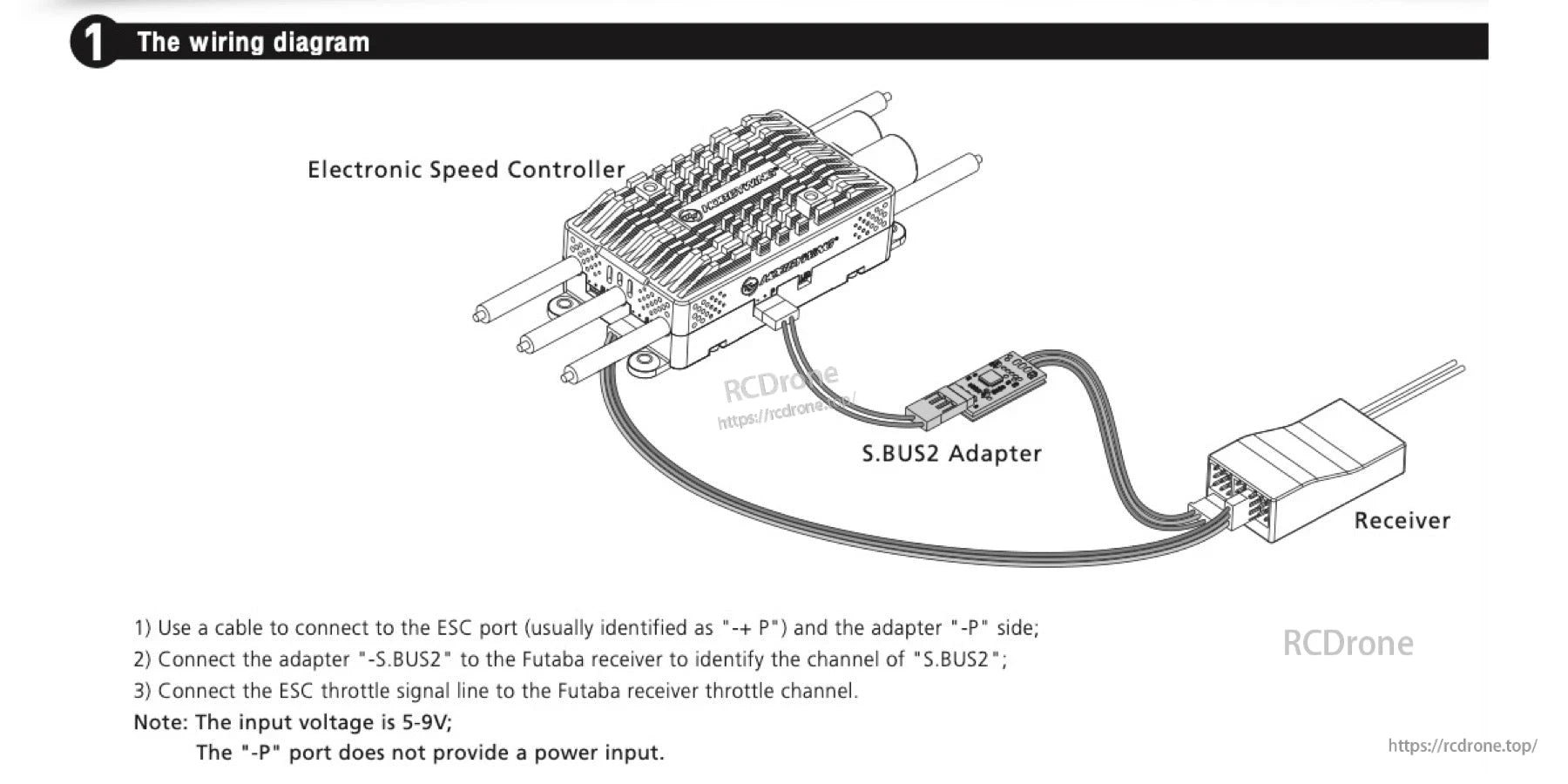

배선 다이어그램

1. 케이블을 사용하여 ESC 포트(일반적으로 "- + P"로 식별됨)와 어댑터 "-P" 측에 연결합니다.
2. 어댑터 "-S.BUS2"를 Futaba 수신기에 연결하여 "S.BUS2"의 채널을 식별합니다.
3. ESC 스로틀 신호선을 Futaba 수신기 스로틀 채널에 연결합니다.

매개변수 설정 방법 (LCD 프로그램 박스 사용)

1. 배선 다이어그램에 따라 어댑터와 LCD 프로그램 박스(어댑터 "-P" 측 연결 LCD 프로그램 박스 "ESC" 측 어댑터)를 연결합니다. Y-와이어를 사용하여 "-S.BUS2" 케이블을 프로그램 박스에 연결하고, 박스 끝에 배터리로 전원 공급을 설정합니다(추천 배터리: 2S 배터리).
2. 프로그램 박스를 연결한 후 "OK" 키를 누릅니다.연결이 성공하면 현재 펌웨어 버전 번호가 표시됩니다.
3. 인터페이스에서 매개변수를 조정한 후 "ITEM" 키를 눌러 매개변수 항목을 탐색하고, "VALUE" 키를 눌러 매개변수 항목의 설정 값을 변경합니다.
4. 설정 값이 변경된 후 "OK" 키를 눌러 설정을 저장합니다.
5. 세 번째 및 네 번째 단계를 반복하여 다른 매개변수 항목의 설정을 수정합니다.
6. 매개변수 설정이 완료되면 어댑터를 배터리에서 분리하고 연결을 끊은 후 다시 전원을 켜서 매개변수가 현재인지 확인합니다.

매뉴얼

사용자 매뉴얼 (제공된 제품 내용에 다운로드 링크가 참조됨; 링크는 제공되지 않음).

세부정보

어댑터는 전자 속도 제어 장치를 수신기와 연결하여 텔레메트리 배선을 위해 5–9V 입력이 도표에 표시됩니다.

LCD 프로그램 박스와 배터리 사이에 연결되는 S.BUS2 어댑터는 매개변수 설정 및 조정을 위해 사용됩니다.
