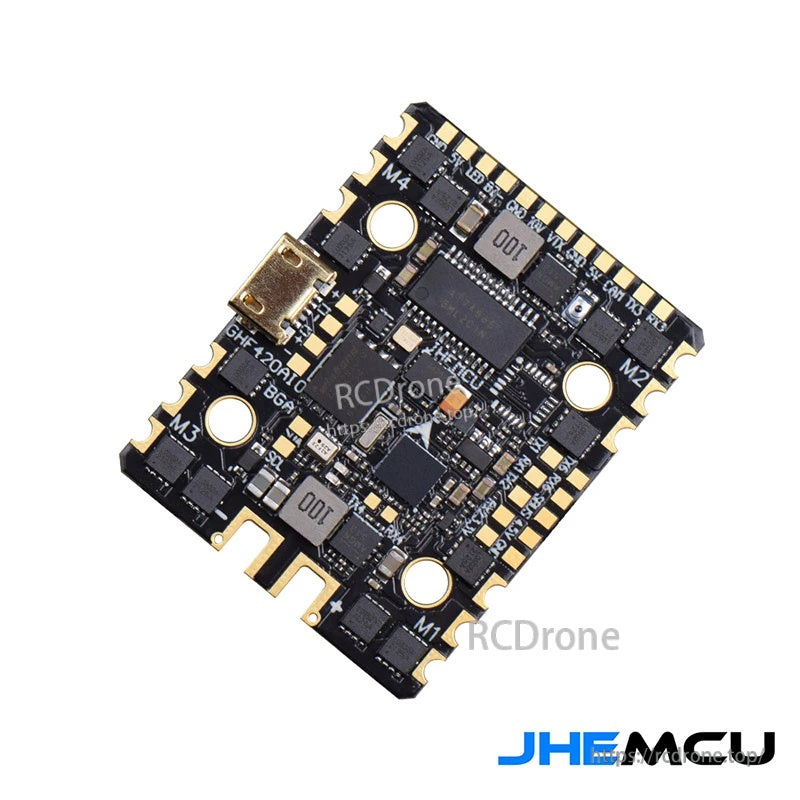

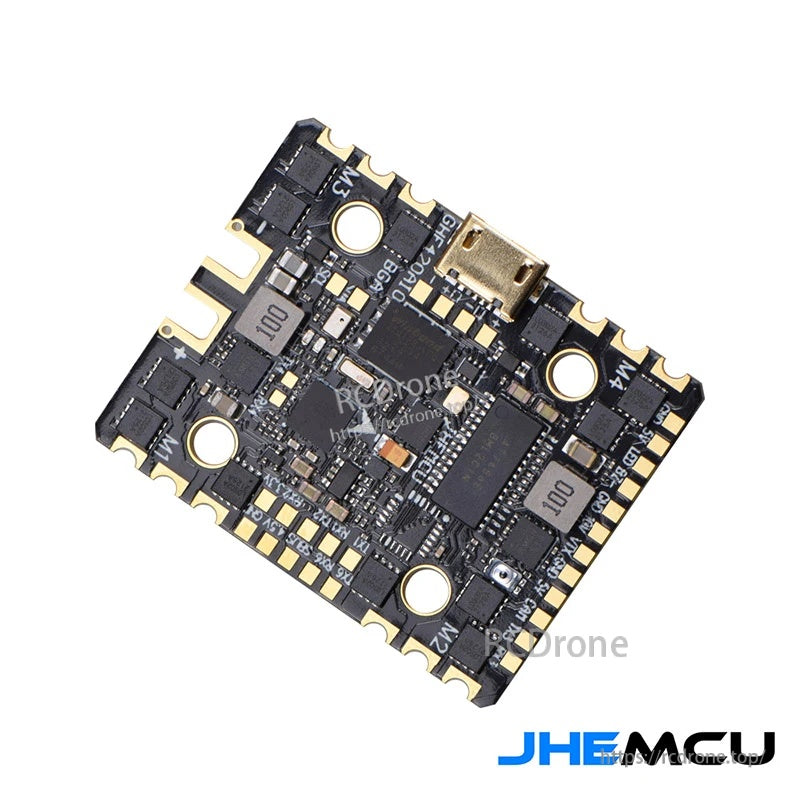

JHEMCU GHF420AIO-BGA F405 AIO 비행 컨트롤러, 40A ESC, 2-6S, 20x20 마운트, 마이크로 USB

개요

JHEMCU GHF420AIO-BGA는 컴팩트 FPV 멀티로터 빌드를 위한 통합 40A ESC가 포함된 AIO 비행 컨트롤러입니다. STM32F405 (168MHZ) 비행 컨트롤러, ICM42688 자이로/가속도계, AT7456E OSD, 온보드 8MB 블랙박스가 특징이며, 온보드 5V 및 10V BEC 출력을 지원하는 2S–6S 입력(7.4V–27V)을 지원합니다.

주요 특징

• 모델: GHF420AIO-BGA (AIO FC + 4-in-1 ESC)
• 입력 전압: 2S–6S (7.4V–27V)
• 5V BEC: 5V/2.5A ±0.1V
• 10V BEC: 10V/2A ±0.1V
• IMU: ICM42688 (자이로/가속도계)
• OSD: AT7456E
• 기압계: 예
• 블랙박스: 8MB
• 수신기 프로토콜 지원: ELRS(CRSF), TBS(CRSF), SBUS, IBUS, DSM2, DSMX
• USART/UART: UART1, UART2, UART3, UART4, UART6
• ESC 신호 지원: PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
• USB: 마이크로 USB (선택적 USB 브레이크아웃을 위한 외부 USB 패드도 제공됨)
• LED 스트립 지원: 예
• 부저: 5V 활성 부저 지원
• 전압 센서: 예
• 전류 센서: 예
• DFU 버튼: 예

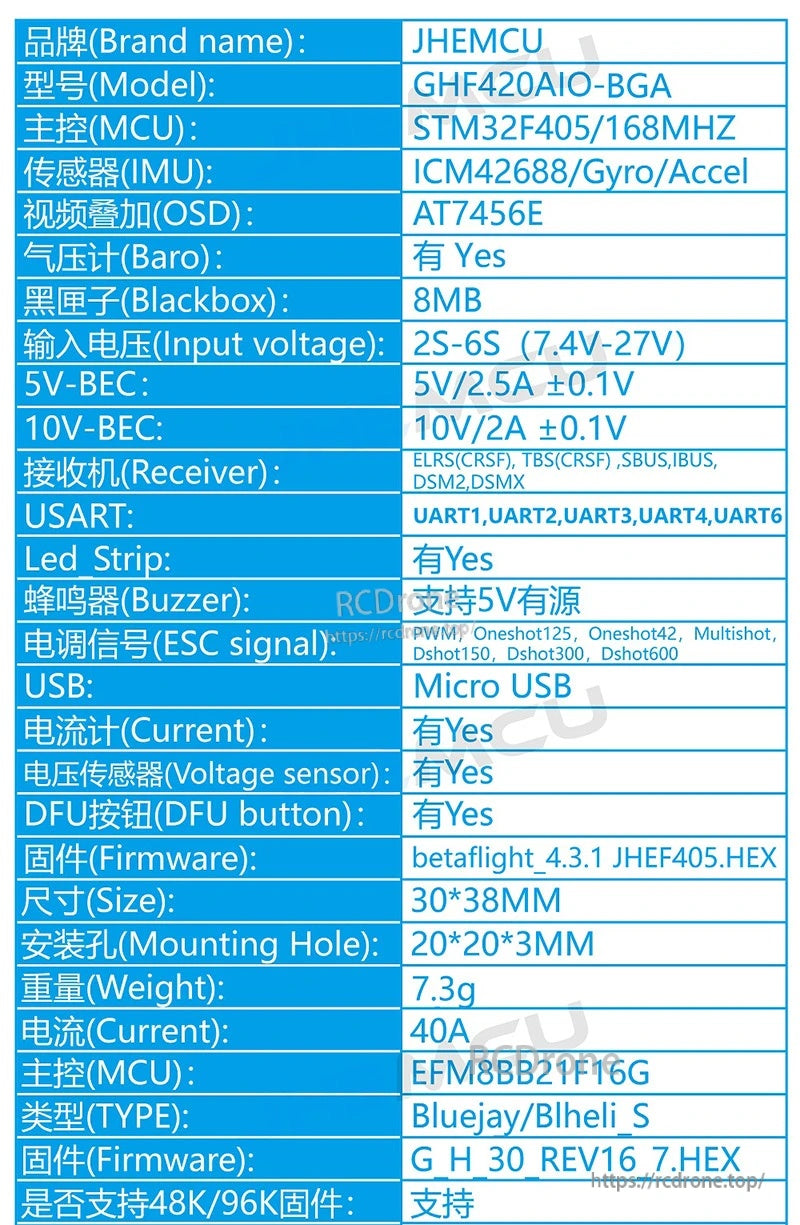

사양

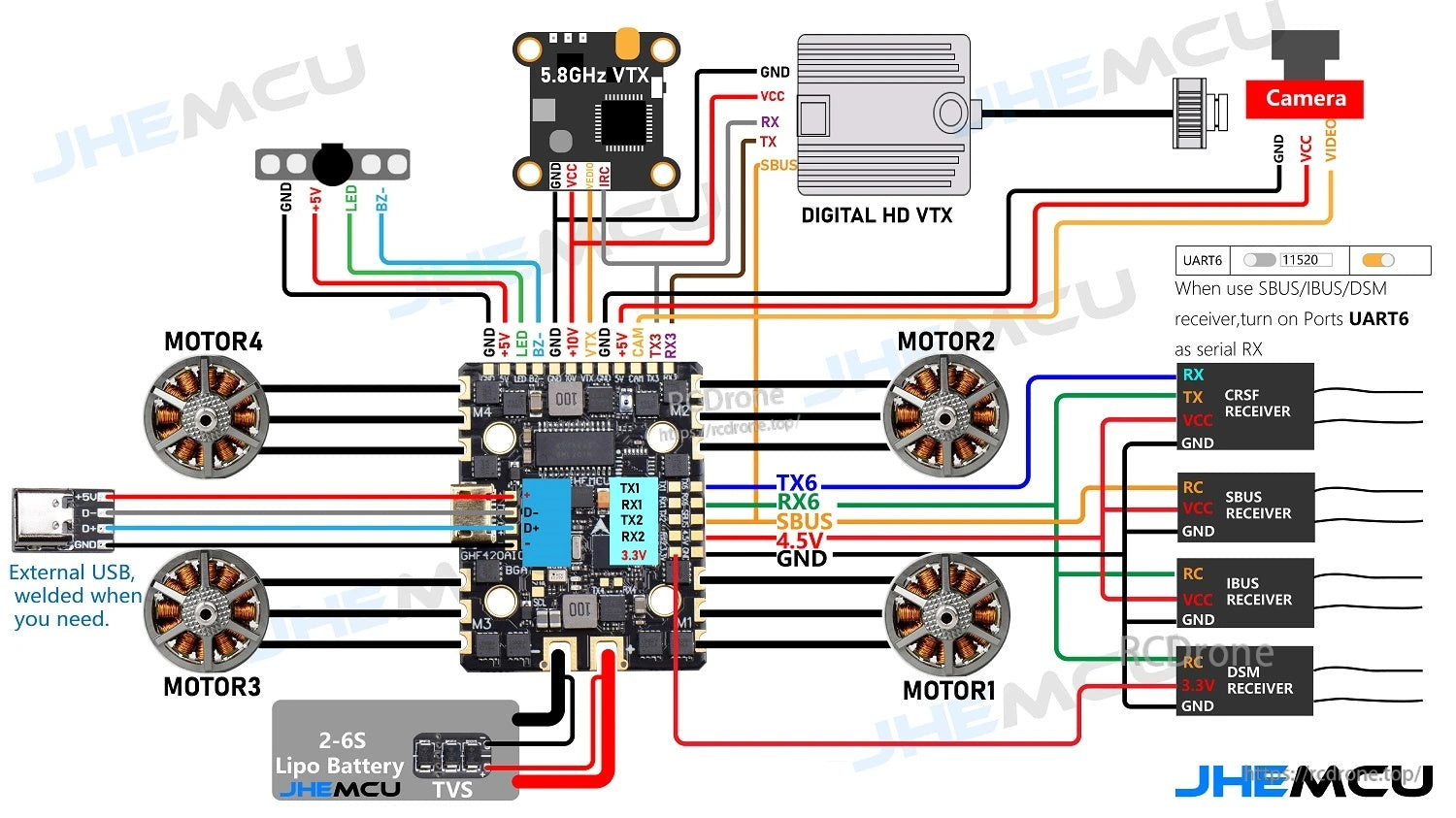

배선 노트

• 아날로그 FPV 배선은 5.8GHz VTX 및 카메라 연결과 함께 표시됩니다.
• 디지털 HD VTX 배선이 표시됩니다 (GND/VCC/RX/TX/SBUS).
• CRSF, SBUS, IBUS 및 DSM 수신기에 대한 수신기 배선 예제가 표시됩니다.
• 참고: SBUS/IBUS/DSM 수신기를 사용할 때, 포트에서 UART6을 직렬 RX로 활성화하십시오.
• 외부 USB 패드가 표시됩니다 (+5V, D-, D+, GND) 선택적 외부 USB 브레이크아웃용.
• 배터리 입력은 2-6S LiPo로 표시되며, 배선도에 TVS가 표시되어 있습니다.

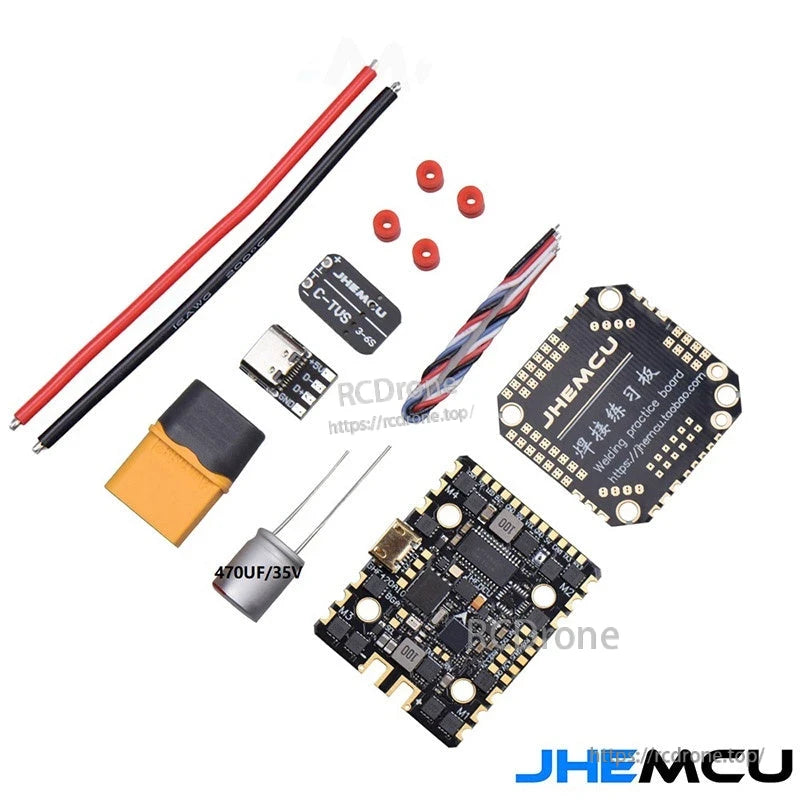

포함된 항목

• JHEMCU GHF420AIO-BGA AIO 비행 컨트롤러 (40A ESC 포함)
• 470UF/35V 커패시터
• 외부 USB 브레이크아웃 보드
• 배선 하니스
• 빨간색/검은색 전원선
• 4x 고무 고무링
• 배터리 커넥터 (노란색)
• 연습 보드 (JHEMCU)

응용 프로그램

• 20*20*3MM 장착을 사용하는 컴팩트 FPV 쿼드콥터 빌드
• 통합 40A 4-in-1 ESC 및 온보드 OSD가 필요한 2S-6S FPV 설정

배선 도움 및 사전 판매 호환성 질문은 [email protected] or에 문의하시기 바랍니다. https://rcdrone.top/ .

상세정보

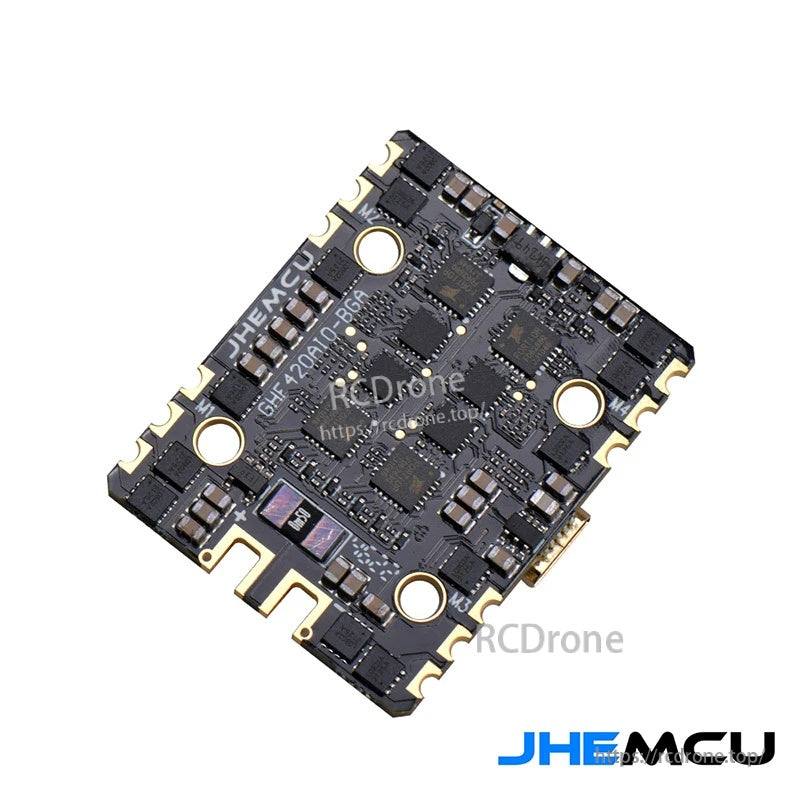

공간 절약형 FPV 빌드를 위한 F405 비행 컨트롤러와 40A 4-in-1 ESC를 결합한 컴팩트 AIO 스택 솔루션입니다.

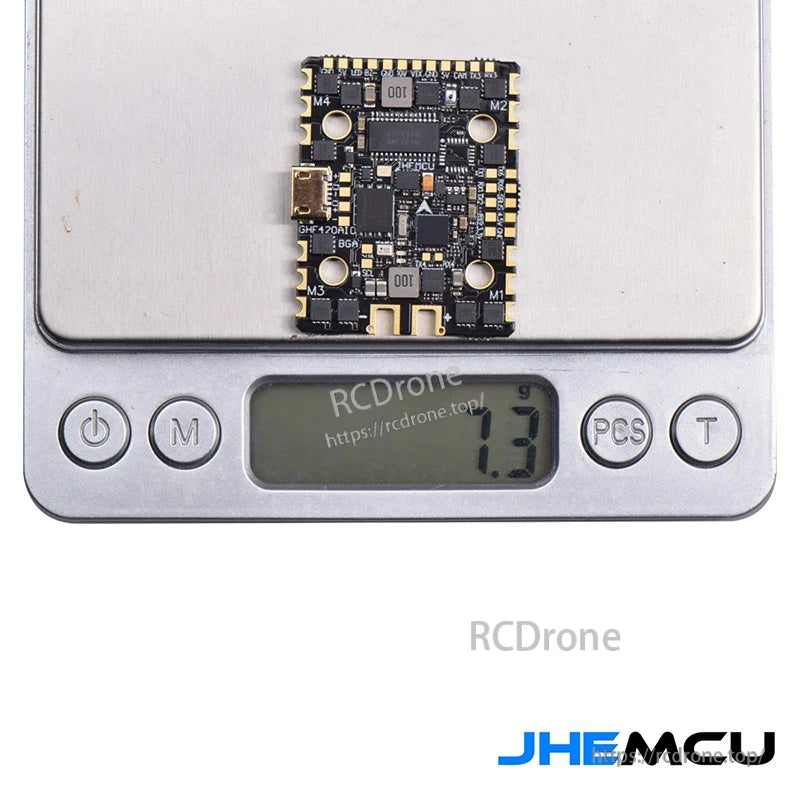

약 7.3g의 무게로 통합 기능을 희생하지 않으면서 경량 쿼드의 반응성을 유지하는 데 도움을 줍니다.

설치에 필요한 모든 것이 포함되어 있으며, 저 ESR 커패시터, 배선 리드, 고무 고무링, 외부 USB 브레이크아웃이 포함됩니다.

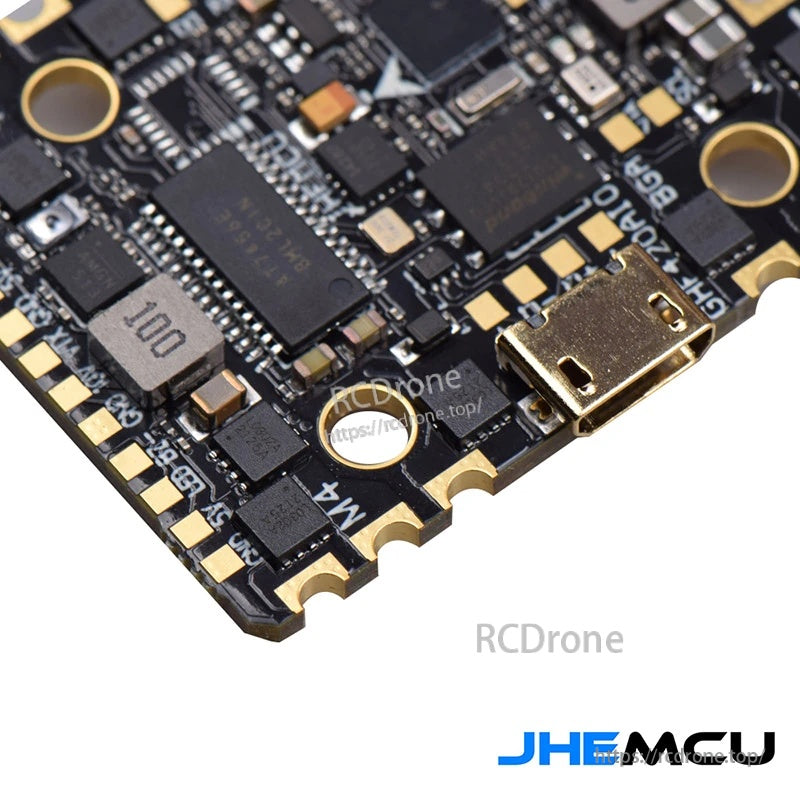

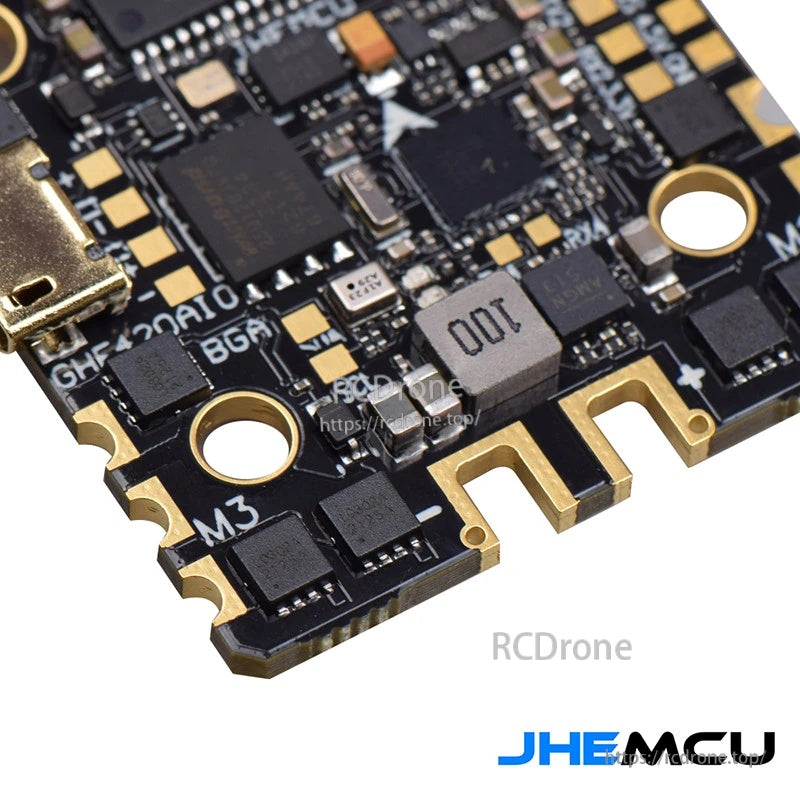

온보드 마이크로 USB 포트와 명확하게 표시된 엣지 패드는 좁은 프레임에서 펌웨어 업데이트 및 배선을 더 간단하게 만듭니다.

명확한 배선 안내는 아날로그 또는 HD 비디오 설정, 일반 수신기 프로토콜 및 2S–6S 빌드를 위한 전원 연결을 다룹니다.
