MAD AMPX 300A(12–24S) HV 드론 ESC – 제품 설명
MAD AMPX 300A(12–24S) HV 드론 ESC는 중량물 운반 드론, 전기 패러모터 및 기타 고출력 공중 또는 산업 시스템과 같은 까다로운 애플리케이션을 위해 설계된 고성능 전자 속도 컨트롤러입니다. 12S~24S(약 40V~100V)의 넓은 전압 범위를 지원하고 최대 300A의 연속 전류를 제공하여 극한 부하 조건에서 강력하고 안정적인 추진력을 보장합니다. 여러 보호 기능과 IPX4 등급으로 안전, 효율성 및 내구성이 가장 중요한 전문 및 산업 환경에 적합합니다.
주요 특징
• 높은 전류 용량
300A의 연속 전류를 지원하므로 중량물 운반 및 고추력 작업에 적합합니다.
• 넓은 전압 범위
12S에서 24S(40–100V)까지 효율적으로 작동하며 다양한 배터리 구성에 적합합니다.
• IPX4 보호
물과 먼지로부터 보호해주어 까다로운 야외 환경에서도 안정적인 성능을 보장합니다.
• 고급 제어 및 보호
과전압, 저전압, 과전류 및 단락 보호 기능을 통합합니다. V2.0 및 V3.0에는 개선된 전압 보호 메커니즘이 포함되어 있습니다. V3.0에는 추가로 파라모터 애플리케이션을 위한 브레이크 기능이 있습니다.
• 유연한 신호 옵션
버전에 따라 실시간 모니터링 및 매개변수 조정을 위해 표준 PWM 입력 또는 CAN 통신을 지원합니다.
• 최적화된 냉각 설계

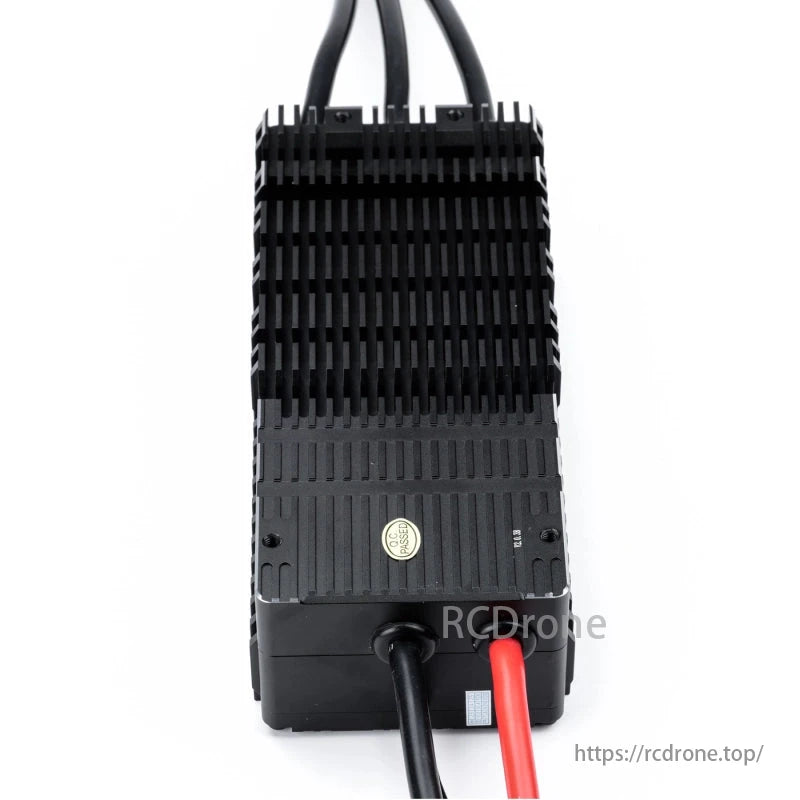

견고한 방열판 구조와 알루미늄 케이스를 갖추어 지속적으로 높은 부하가 걸리는 상황에서도 안정적인 성능을 유지합니다.
버전 정보
• 버전 1.0 – PWM 제어만 가능한 기본 버전이며 CAN 통신이나 BEC는 없습니다.
• V2.0 – CAN 통신 및 내장 BEC 포함. 드론 사용을 목적으로 하며, 펌웨어는 항공 플랫폼에 최적화되어 있습니다. 고급 전압 보호 메커니즘을 갖추고 있습니다.
• 버전 3.0 – 전기 패러모터 애플리케이션용으로 설계되었으며, CAN 통신, 패러모터 전용 펌웨어, 브레이크 기능, 전동 패러글라이더 셋업 박스와의 호환성을 특징으로 합니다. 패러모터 비행의 안전 요구 사항을 충족하기 위해 특수 전압 보호 접근 방식을 통합합니다.
추천 모터 및 프로펠러
AMPX 300A ESC는 M40C30 pro IPE 43kV 모터와 매우 잘 작동하며, 특히 광택이 나는 47.5 x 17.4인치 탄소 섬유 프로펠러와 페어링할 때 더욱 그렇습니다. 이 조합은 대규모 드론 또는 패러모터 설정에 높은 추력, 원활한 작동 및 효율적인 전력 사용을 제공합니다.
기술 사양
| 매개변수 | 세부 |
|---|---|
| 모델 | AMPX 300A HV ESC |
| 지원되는 LiPo 셀 수 | 12~24S(40~100V) |
| 연속 전류 | 300A |
| 피크/전류 제한 | 300A |
| 보호 수준 | IPX4 |
| 입력 신호 | PWM(50–400Hz) 또는 CAN(버전에 따라 다름) |
| BEC 출력 | V2.0에서 사용 가능(V1.0에서는 사용 불가) |
| 브레이크 기능 | V3.0(파라모터 펌웨어)에 포함됨 |
| 크기(대략)) | 84mm×63mm×45mm |
| 신호선 길이 | 400mm |
| 주요 보호 기능 | 과전류, 단락, 과전압, 저전압, 과열 |
설치 및 사용 지침
올바른 극성을 확인하고 고전류 정격 케이블을 사용하십시오. V2.0 또는 V3.0 장치의 경우 고급 통신 기능을 사용하는 경우 CAN 라인을 올바르게 연결합니다. ESC 주변에 충분한 공기 흐름이나 냉각 공간을 제공하고 진동을 최소화하기 위해 안전하게 장착합니다. 처음 테스트할 때는 전체 작동 부하를 적용하기 전에 모터 회전, 온도 동작 및 보호 기능을 확인하기 위해 최소 부하로 시작합니다. 모든 연결, 전선 및 장착 하드웨어를 정기적으로 검사합니다.
일반적인 문제 및 문제 해결
• 모터가 시동되지 않음
– 배터리 전압, ESC 배선, 비행 컨트롤러 신호 출력을 점검하세요.
• 모터 끊김 또는 진동
– 모터 위상 배선과 비행 제어기 모터 매핑이 올바른지 확인하세요.
• 과열 또는 종료
– 적절한 냉각을 보장하고 모터/추진기 사양이 애플리케이션의 부하 요구 사항과 일치하는지 확인하세요.
• 저전압 알람
– 배터리 용량과 방전 정격을 확인하세요. 필요한 경우 배터리를 충전하거나 교체하세요.
안전 및 면책 조항
고출력 드론 또는 패러모터 비행을 규제하는 지역 규정에 따라 작동하십시오. 사람과 재산으로부터 안전한 거리를 유지하고 정기적으로 시스템 점검을 수행하십시오. 모든 수정 또는 비정품 부품 사용은 예상치 못한 위험을 초래할 수 있습니다. 항상 제조업체의 지침을 따르고 모든 구성 요소가 단단히 고정되었는지 확인하십시오.
적용 가능한 시나리오
이 ESC는 무거운 탑재량, 긴 비행 시간 또는 고고도 작업이 필요한 대규모 드론 애플리케이션에 적합합니다. 또한 전기 파라모터 설정(특히 V3.0 펌웨어 사용), 산업용 로봇, 특수 목적 차량 및 기타 고출력 전기 추진 시스템에서도 탁월합니다.
결론
MAD AMPX 300A(12–24S) HV 드론 ESC는 견고한 구조, 높은 전류 용량, 유연한 통신 옵션을 단일의 다재다능한 솔루션으로 결합합니다. 다양한 제어 및 전압 보호 요구 사항에 맞게 조정된 세 가지 버전으로 안정적인 전력 관리와 제동(V3.0) 및 내장 BEC(V2.0)와 같은 고급 기능을 제공합니다. 중량물 운반 드론이나 패러모터 시스템에 사용하든 AMPX 300A는 가장 까다로운 비행 및 추진 환경에서 전문가에게 필요한 성능과 안전성을 제공합니다.
AMPX 300AV2는 다중 보호 기능을 제공하며, 이중 스로틀 제어 및 실시간 CAN 통신을 지원합니다. 단락, 정지, 전압, 온도, 스로틀 손실, 시동 보호 및 스로틀 교정 설정을 제공합니다. ESC 연결 다이어그램에는 원활한 통합을 위한 모터, 배터리 및 신호선 세부 정보가 포함되어 있습니다.

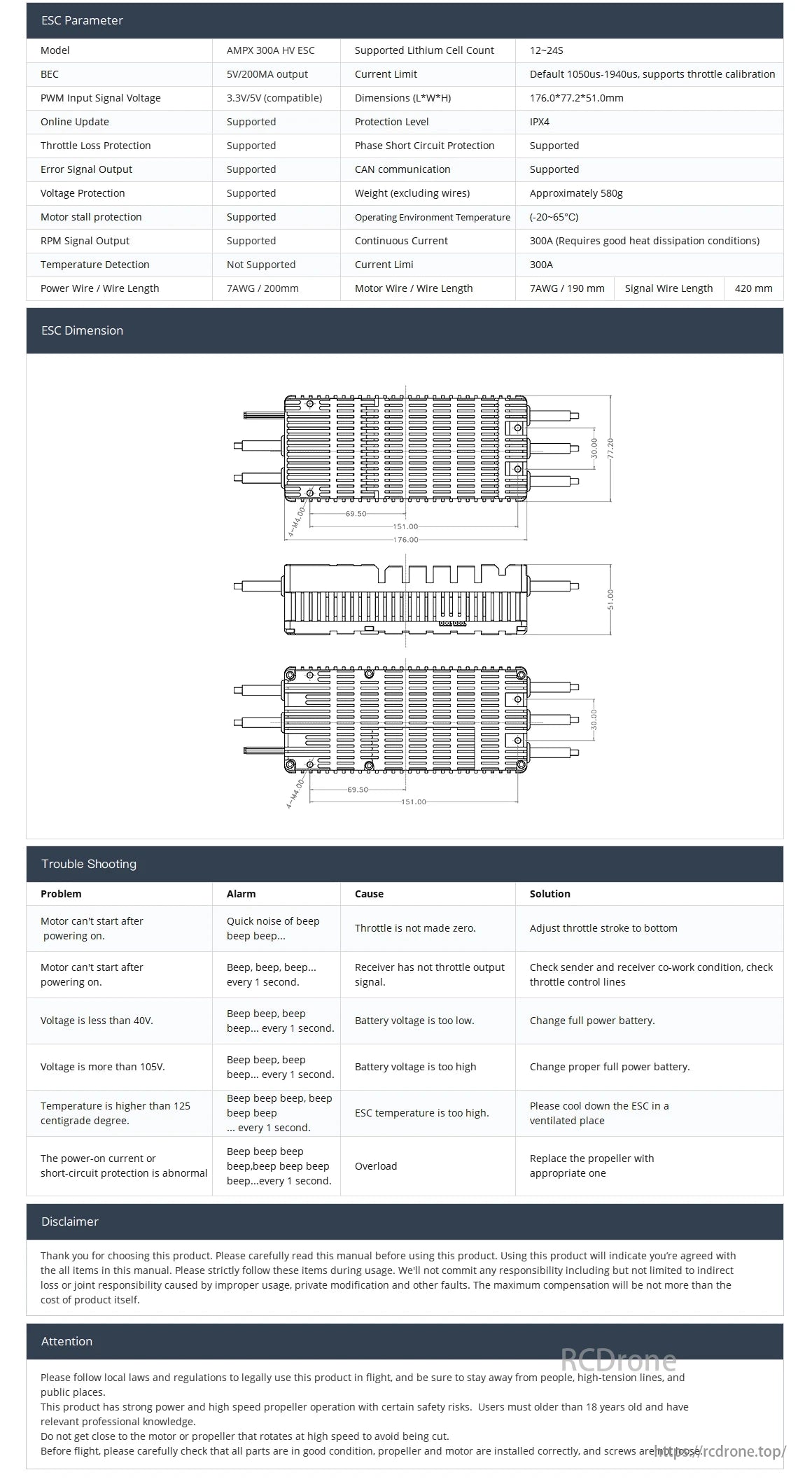

AMPX 300A HV ESC는 12-24S 리튬 셀을 지원하며 기본 전류 한계는 1050us-1940us입니다. BEC 출력, PWM 입력, 온라인 업데이트 및 다양한 보호 기능이 있습니다. 치수는 176.0x77.2x51.0mm이고 무게는 약 580g입니다. 작동 온도 범위는 -20°C~65°C입니다. 문제 해결에는 모터 시동 문제, 전압 한계 및 온도 경고가 포함됩니다.

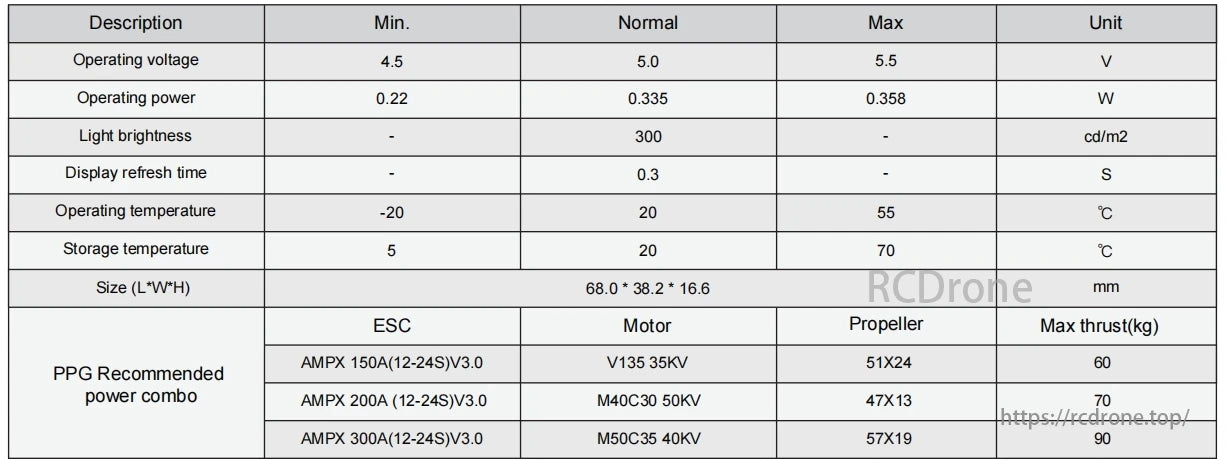

작동 전압: 4.5-5.5V, 전력: 0.22-0.358W, 밝기: 300 cd/m², 재생 시간: 0.3초, 작동 온도: -20~55°C, 보관 온도: 5~70°C, 크기: 68x38.2x16.6mm.PPG가 권장하는 조합에는 ESC, 모터, 프로펠러가 포함되며 최대 추력은 90kg입니다.

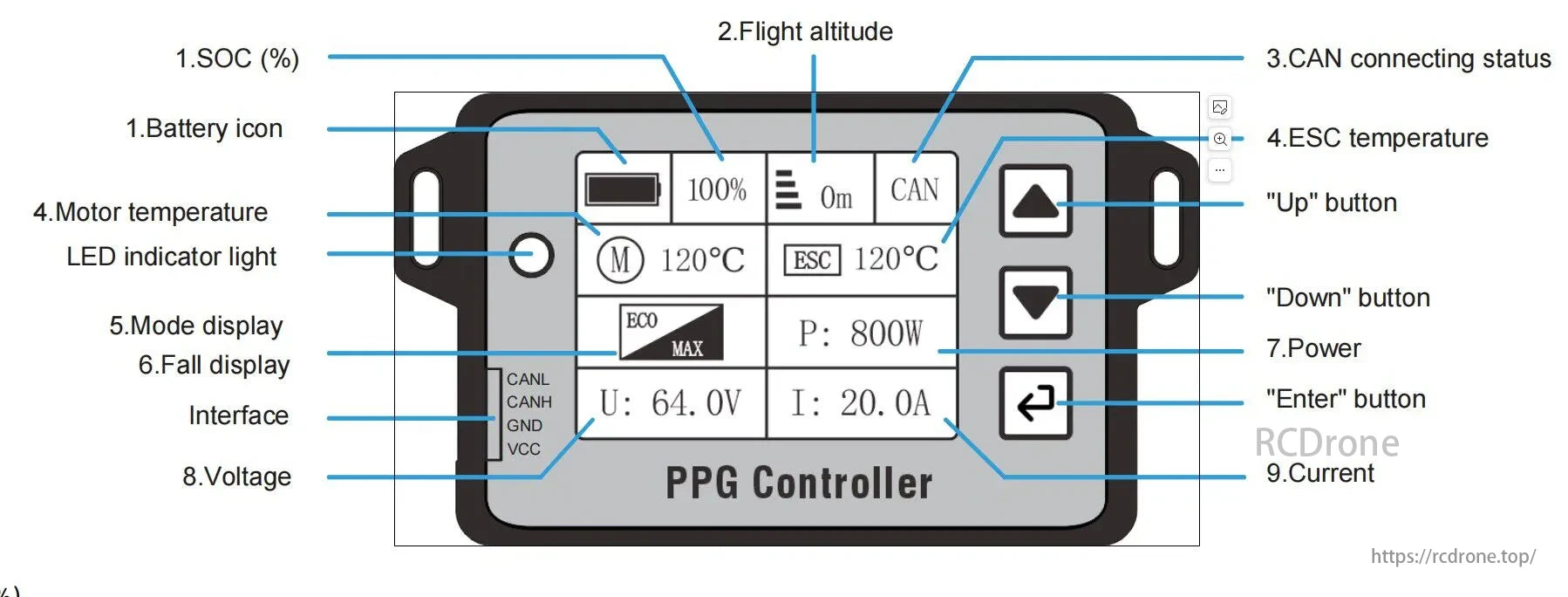

PPG 컨트롤러는 SOC, 비행 고도, CAN 상태, 모터 및 ESC 온도, 모드, 낙하 디스플레이, 전압, 전류를 표시합니다. 위, 아래, 전원, 입력 버튼이 있습니다. 인터페이스에는 CANL, CANH, GND, VCC 연결이 포함됩니다.
