마에스트로 MK22/MK55 개요

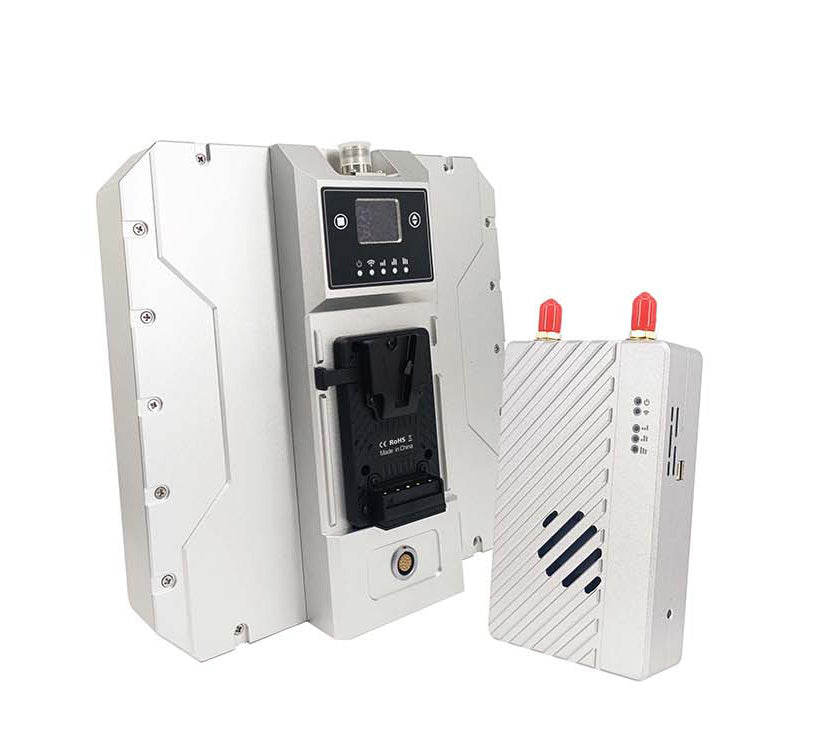

Maestro MK22/MK55는 Maestro 시리즈 무선 HD 비디오 링크의 설계 및 사용 스타일을 이어가는 통합 UAV 비디오 링크 시스템입니다. 강력한 기능과 높은 통합성을 갖추고 있으며 HD 비디오, 데이터 및 SBUS 신호를 동시에 전송할 수 있습니다. MK22의 전송 거리는 최대 22km, MK55의 전송 거리는 최대 55km입니다. 지상 장치에는 범용 삼각대에 설치할 수 있는 1/4 나사 포트가 장착되어 있습니다. 사용자는 표준 고강도 유연성 케이블을 지상 장치에 연결하여 UAV의 비디오 및 데이터를 얻을 수 있습니다.
Maestro MK22/MK55 기술 사양:
| 항목 | 설명 |
|---|---|
| 모델 번호 | MK22/MK55 |
| 크기 | 에어 유닛: 10cm × 6.3cm × 2.2cm / 150g |
| 지상 유닛: 25.6cm × 25.6cm × 9.4cm / 1.9kg | |
| 작동 주파수 범위 | 800MHz / 1.4GHz / 2.4GHz |
| 채널 대역폭 | 5MHz / 10MHz / 20MHz |
| 변조 모드 | OFDM |
| 출력 전력 | MK22: 30dBm ± 1dB; MK55: 33dBm ± 1dB |
| 민감도 | ≤ -92dBm |
| 통신 거리 | MK22: 22km; MK55: 55km |
| Air Bitrate | 최대 30Mbps |
| 전원 공급 범위 | DC 9-28V(배터리 3S~6S) |
| 전력 소비 | ≤ 8.5W |
| 직렬 포트 | 1 * RS232 + 1 * TTL(공중 장치); 2 * RS232(지상 장치) |
| SBUS | SBUS_OUT *2(항공 유닛); SBUS_IN *2(지상 유닛) |
| 네트워크 포트 | 1 * 4핀(에어 유닛), 4핀 케이블 |
| 1 * RJ45 이더넷 포트(지상 장치) | |
| 전원 커넥터 | 1 * 4핀(에어 유닛); 1 * XT60 / V-Cut 배터리(지상 장치) |
| 안테나 유형 | 에어 유닛: 글루스틱, 2.5dBi |
| 접지 장치: 평면 안테나 12dBi, 유리 섬유 안테나 5dBi | |
| 작동 온도 | -40℃ ~ +70℃ |
| 보관 온도 | -40℃ ~ +85℃ |
| 습도 | 5-95%, 결로 없음 |
마에스트로 MK22/MK55 주요 기능:
- 장거리 전송: MK22는 최대 22km, MK55는 최대 55km의 전송 거리를 지원합니다.
- 초저지연: 비디오 및 데이터 전송 지연을 최소화합니다.
- 모듈형 설계: 유연한 통합 및 사용자 정의가 가능합니다.
- 동시 전송: 영상과 데이터를 동시에 전송할 수 있습니다.
- 고이득 안테나: 전송 안정성과 범위를 향상시키는 안테나가 장착되어 있습니다.
- 점대점 네트워킹: 효율적인 데이터 교환을 위해 장치 간 직접 통신을 지원합니다.
애플리케이션:
- 전력선 점검 : 전력설비 실시간 모니터링을 위한 HD영상 및 데이터를 효율적으로 전송합니다.
- 보안 감시: 장거리 전송으로 넓은 지역을 원활하게 감시합니다.
- 농업 및 산림 모니터링: 고정밀 원격 감지 데이터를 신속하게 전송하여 정밀 농업 및 산림 관리를 지원합니다.
- 환경 모니터링: 원격 모니터링 및 분석을 위한 실시간 데이터 전송
Maestro MK22/MK55는 산업용 드론 사용자를 위한 통합적이고 효율적인 솔루션을 제공하며 첨단 기술과 다양한 기능을 통해 다양하고 복잡한 환경에서 드론 성능을 향상시킵니다.
MK22/MK55 장거리 무인기 영상 및 데이터 전송 시스템
MK22/MK55는 Maestro 시리즈 무선 HD 비디오 전송 시스템의 설계 및 사용 스타일을 이어가는 통합 UAV 비디오 링크 시스템입니다. 강력한 기능과 높은 통합성을 갖추고 있습니다. 지상 장치에는 범용 삼각대에 설치할 수 있는 1/4 나사 포트가 장착되어 있습니다. 회전식 삼각대를 사용하여 무인항공기와의 신속한 정렬이 가능하며, 듀얼 전원 공급 방식으로 사용이 매우 편리합니다.
통합설계, 고집적도
MK22/MK55의 접지는 지향성 평판 안테나와 무지향성 FRP 안테나의 통합 설계를 채택합니다. 고이득 지향성 안테나는 신호 강도를 강화하고 데이터 링크의 간섭 방지 기능을 높여 전송 거리를 더 늘릴 수 있습니다. 안정적입니다.
지상에는 신호 강도, 신호 품질, IP 주소, 현재 통신의 업스트림 및 다운스트림 데이터를 명확하게 표시할 수 있는 OLED 디스플레이가 있습니다. 사용자는 평면 안테나의 레벨과 피치 각도를 실시간으로 조정할 수 있으며, OLED 디스플레이의 신호 강도 정보를 관찰하여 평면 안테나의 최적 정렬 방향을 판단할 수 있어 사용이 매우 편리합니다.
MK22/MK55는 고화질 비디오, 데이터, SBUS 신호를 실시간으로 전송할 수 있습니다. 이 기능을 통해 UAV 운영자는 포괄적인 최신 정보를 수신하여 감시, 검사 및 매핑과 같은 다양한 애플리케이션의 효율성과 효과를 향상시킬 수 있습니다. HD 영상의 실시간 전송으로 상세한 시각적 모니터링이 가능하며, 동시 데이터 및 SBUS 신호 전송으로 무인항공기와의 정확한 제어 및 통신이 보장됩니다.

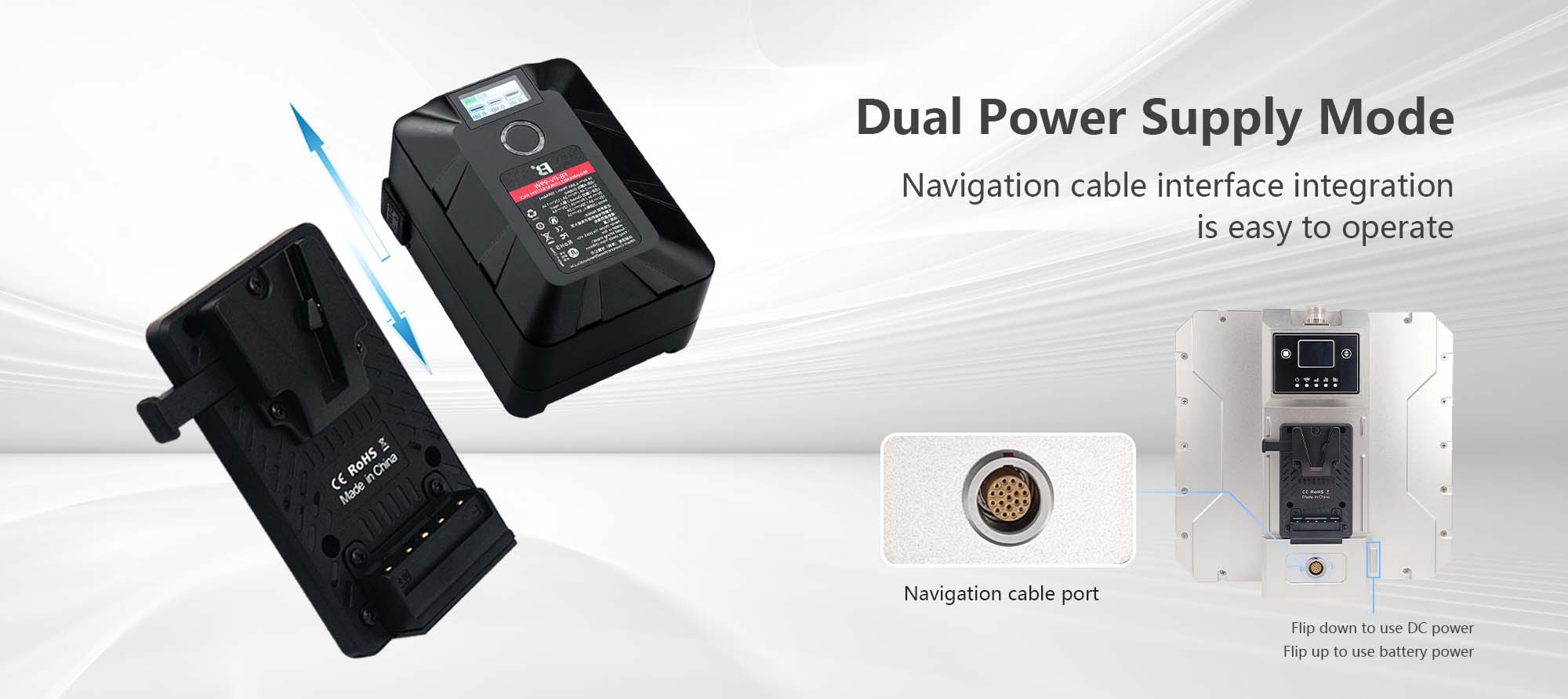

이중 전원 공급 모드, 통합 항공 케이블 인터페이스, 작동 용이
지상에는 장치에 빠르게 전원을 공급할 수 있는 범용 배터리 인터페이스가 장착되어 있습니다. 항공 케이블은 네트워크 포트, 직렬 포트, SBUS, 전원 공급 장치 및 기타 인터페이스를 지상에 통합하여 작동이 매우 쉽고 신속하게 분해 및 조립할 수 있습니다.

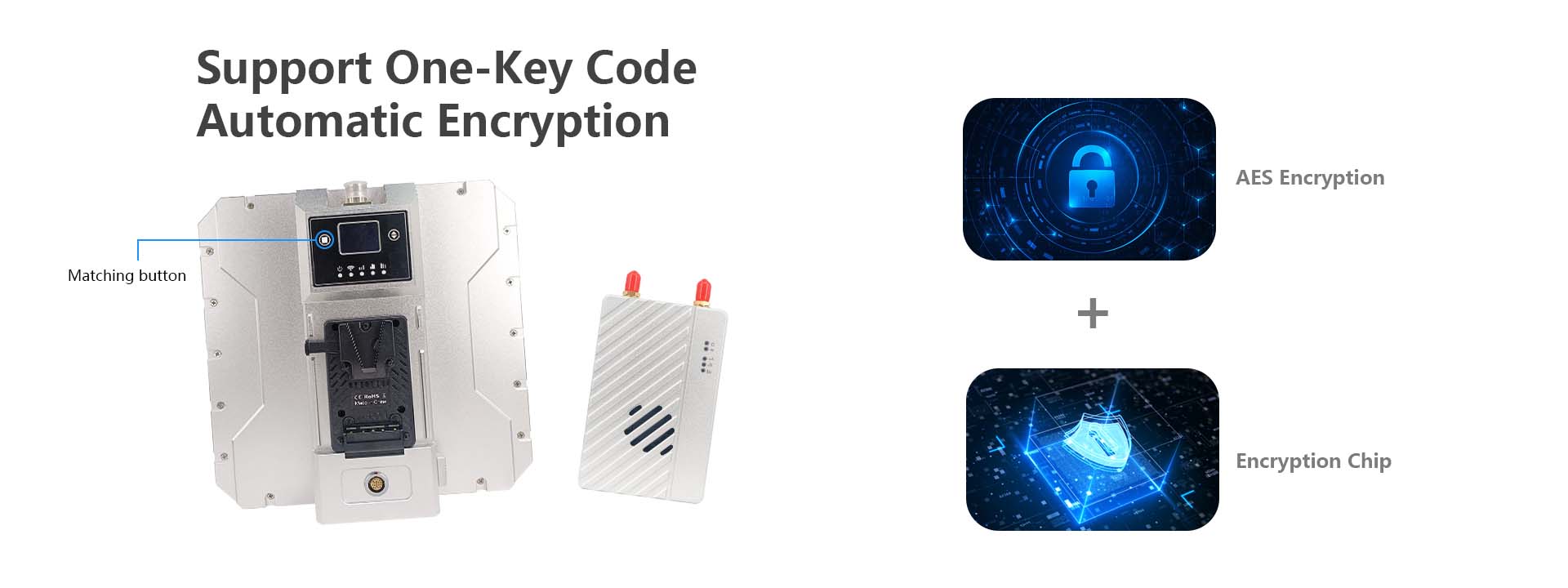

지상에는 코드 대 코드 버튼이 장착되어 있어 추가 소프트웨어 구성이나 신호 스캐닝 없이 직접 빠른 코드 매칭을 구현할 수 있습니다. 한편, 자동 암호화 기능을 신속하게 실현하기 위해 외부 장치가 필요하지 않습니다. 사용자는 Maestro Assistant 도구나 웹 페이지를 통해 암호화를 활성화/비활성화할 수도 있습니다. 암호화를 활성화한 후 사용자는 개인 통신 키를 사용자 정의할 수 있습니다.

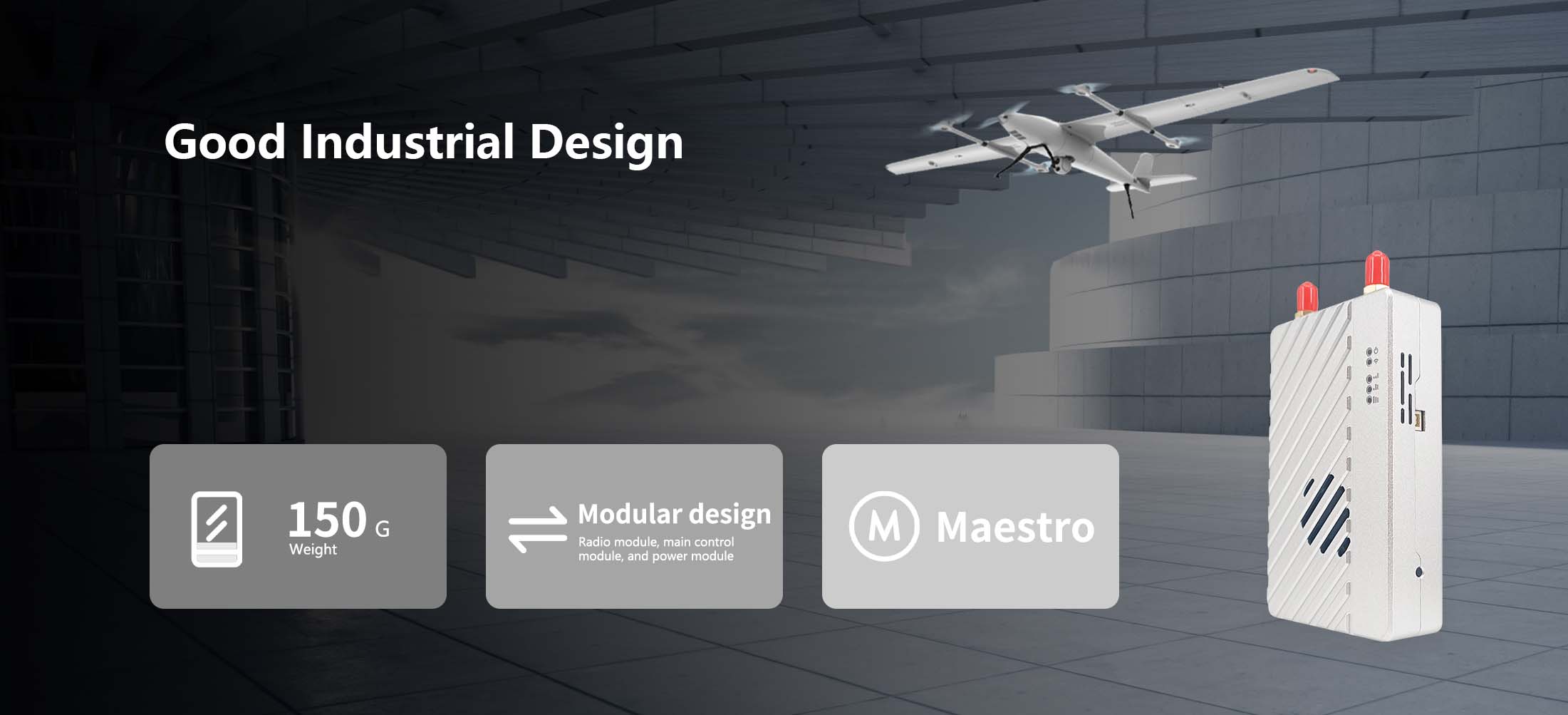

MK22/MK55는 모듈형 설계(RF 모듈, 마스터 제어 모듈, 전원 모듈 등 포함)로 Maestro의 설계 및 사용 스타일을 이어갑니다. 좋은 회로 설계와 산업용 열 설계를 통해 하늘은 크기가 작습니다. 무게가 150g에 불과해 무인기가 운용 과정에서 부하 없이 전진할 수 있어 운용 효율이 향상된다.

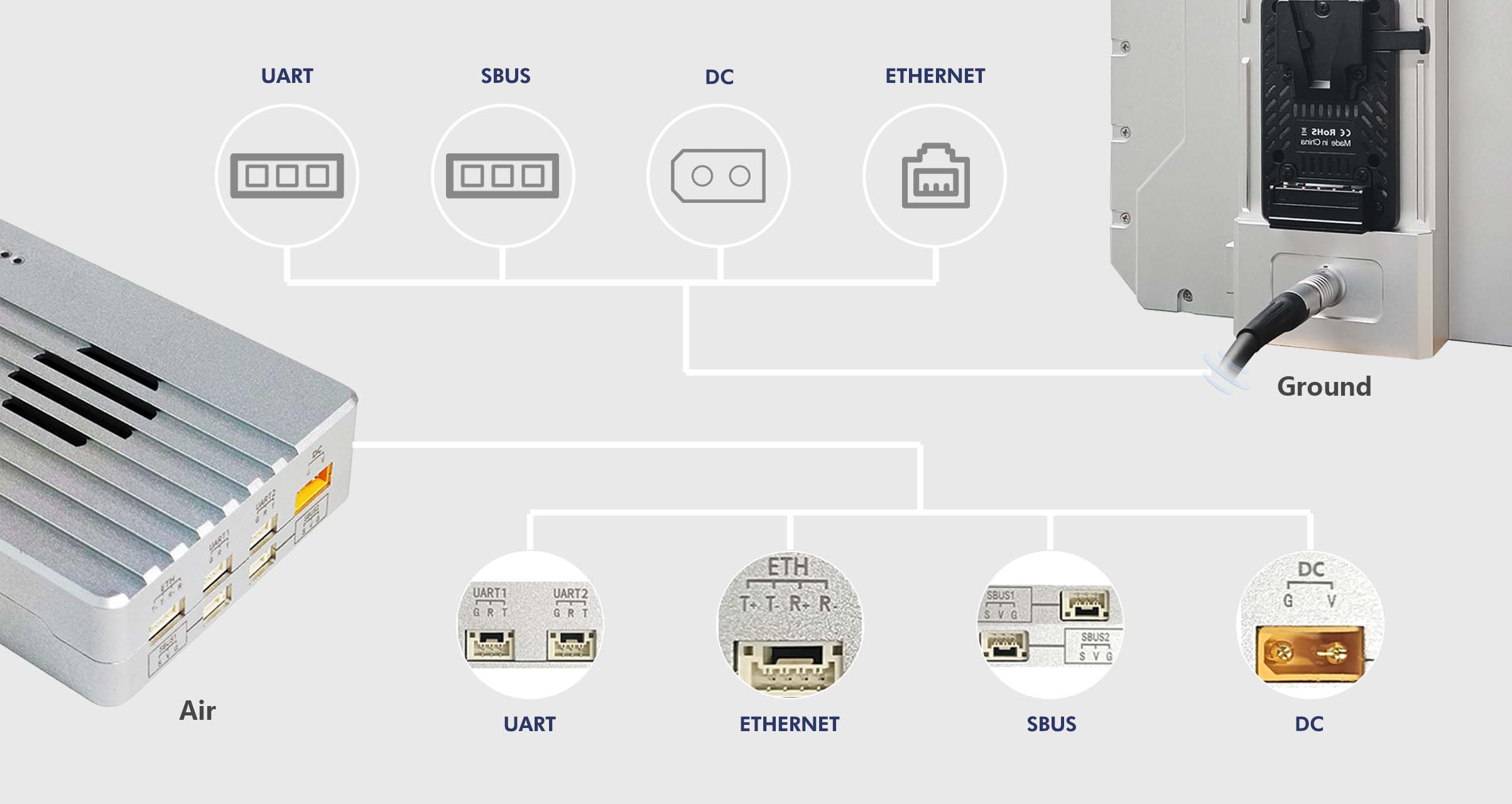

MK22/MK55에는 두 개의 직렬 포트(UART1 및 UART2)를 포함하여 풍부한 인터페이스가 있습니다. 직렬 포트는 Mavlink 프로토콜과 Transparent 프로토콜을 지원하며, 사용자는 Maestro Assistant 도구 또는 웹 UI를 통해 직렬 프로토콜과 전송 속도를 구성할 수 있습니다. 또한 2개의 SBUS 입력 및 출력 인터페이스를 포함하여 사용자는 원격 제어 신호를 전송하고 마운트 제어 장비를 연결할 수 있습니다.
Maestro MK22/MK55는 800MHz/1.4GHz/2.4GHz 전송을 지원하고 -92dBm 감도와 8.5W 전력을 제공하여 최대 22km(MK22)까지 장거리 UAV 드론 비디오 및 데이터 전송이 가능합니다. ) 또는 55km(MK55).
