3DR RFDesign RFD 868x 초장거리 라디오 모뎀 번들 868MHz 1W 텔레메트리 라디오 매치드 페어 UAV 드론 MAVLink SiK용

개요

RFDesign RFD 868x 초장거리 무선 모뎀 번들은 UAV, 드론, 로봇 및 장거리 데이터 링크 애플리케이션을 위해 제작된 전문 868MHz 텔레메트리 무선 세트입니다. 매칭된 쌍으로 설계된 이 번들은 2 x RFD868x 무선 모뎀을 포함하여 공중 장치와 지상 장치로 사용되며, 신뢰할 수 있는 장거리 직렬 텔레메트리 링크를 제공하며 MAVLink, SiK 펌웨어, RC PPM/SBUS 패스스루, 및 AES 하드웨어 가속 암호화. 를 지원합니다. 최대 1W 전송 전력, 이중 RP-SMA 안테나 포트와 다이버시티 스위칭, 선택 가능한 공중 데이터 전송 속도 최대 500kbit/s, 및 강력한 ESD 보호 I/O, 를 갖춘 RFD 868x는 전문 UAV 텔레메트리, 자동 조종 장치 통신 및 장거리 명령 및 데이터 전송을 위한 강력한 솔루션입니다.

주요 특징

초장거리 868MHz 텔레메트리 링크

RFDesign RFD 868x 초장거리 라디오 모뎀은 868-869MHz 대역 , 에서 작동하여 868MHz가 합법적인 장거리 텔레메트리 주파수인 지역에 적합합니다. 적절한 안테나 설정 및 작동 조건 하에 시스템은 40km+ 범위 , 를 달성할 수 있어 고정익 UAV, 산업 드론, 로봇 플랫폼 및 고급 텔레메트리 프로젝트에 이상적입니다.

최대 1W의 고출력

이 868MHz 텔레메트리 라디오는 0에서 30dBm까지 1dBm 단계로 조정 가능한 전송 전력을 지원합니다 , 최대 출력은 1W (+30dBm). 입니다. 이 유연한 전력 제어는 사용자가 범위, 열 성능 및 지역 규제 준수를 균형 있게 조정하는 데 도움을 줍니다.

최대 500kbit/s의 빠른 공중 데이터 전송 속도

구형 텔레메트리 라디오와 비교할 때, RFD 868x 라디오 모뎀 번들은 선택 가능한 공중 데이터 전송 속도 4kbit/s에서 500kbit/s까지. 를 제공하여 더 빠른 텔레메트리 성능, 더 깨끗한 데이터 흐름 및 현대 비행 제어기 및 지상 제어 스테이션과의 더 나은 통합을 지원합니다.

이중 안테나 다이버시티 설계

각 모뎀은 2 x RP-SMA RF 커넥터를 갖추고 있으며, 패킷 단위의 실시간 자동 안테나 다이버시티 전환 기능을 제공합니다. 이는 동적 환경에서 신호 신뢰성을 향상시키고 장거리 UAV 작전을 위한 더 강력한 링크 품질을 유지하는 데 도움을 줍니다.

AES 하드웨어 암호화

안전한 텔레메트리가 필요한 사용자들을 위해, RFDesign RFD 868x는 AES 하드웨어 가속 암호화, 를 지원하여 임무-critical 또는 전문적인 사용 사례에서 전송된 데이터를 보호합니다.

RC PPM 및 SBUS 패스스루

모뎀은 RC PPM 패스스루를 텔레메트리와 동시에 지원, 하여 제어 관련 데이터와 텔레메트리를 하나의 시스템에서 전송할 수 있습니다. 이는 RFD 868x 울트라 롱 레인지 라디오 모뎀 번들이 고급 UAV 및 자동 조종 장치 설정에 유용하게 만듭니다.

강력한 I/O 보호

모든 I/O 포트는 완전한 ESD 보호 및 필터링, 이 되어 현장 환경에서 내구성과 신뢰성을 향상시킵니다. 모뎀은 또한 6개의 일반 목적 GPIO 포트를 제공하여 디지털, ADC 및 PWM 기능, 을 지원하여 시스템 통합자에게 더 많은 유연성을 제공합니다.

오픈 SiK 펌웨어 생태계

이 라디오는 재구현된 SiK 펌웨어를 기반으로 하며 32비트 ARM 프로세서, 를 지원하여 필드 펌웨어 업그레이드 및 직렬 도구와 AT 명령을 통한 구성이 가능합니다. 이는 RFDesign RFD 868x 초장거리 라디오 모뎀 을 개발자, UAV 제작자 및 구성 가능한 장거리 텔레메트리 플랫폼이 필요한 통합자에게 매력적으로 만듭니다.

사양

무선 사양

전기 및 인터페이스 사양

기계적 사양

소프트웨어 및 기능 특징

이 RFDesign RFD 868x 초장거리 라디오 모뎀 번들은 개방형 및 구성 가능한 소프트웨어 생태계를 기반으로 설계되었습니다.지원합니다:

• 주파수 도약 확산 스펙트럼 (FHSS)
• 투명 직렬 데이터 링크
• MAVLink 프레이밍 및 텔레메트리 상태 보고
• AT / RT 명령을 통한 로컬 및 원격 라디오 구성
• 사용자 선택 가능 직렬 전송 속도 및 공중 데이터 전송 속도
• 오류 수정 루틴
• 실시간 안테나 다이버시티 전환
• 라디오 온도에 따른 자동 듀티 사이클 조절
• 직렬 포트를 통한 펌웨어 업그레이드

이로 인해 RFD 868x 868MHz 텔레메트리 라디오는 자동 조종 장치 통합, 맞춤형 임베디드 시스템, 지상 관제소, 로봇 공학 및 UAV 텔레메트리 네트워크에 적합합니다.

응용 프로그램

RFDesign RFD 868x 초장거리 무선 모뎀 에 적합한:

• UAV 텔레메트리 링크
• 장거리 드론 통신
• 고정익 드론 텔레메트리 시스템
• MAVLink 데이터 전송
• Pixhawk 및 자율 비행기 텔레메트리 설정
• 로봇 및 무인 차량 통신
• 산업용 무선 직렬 링크
• 연구 및 개발 텔레메트리 프로젝트

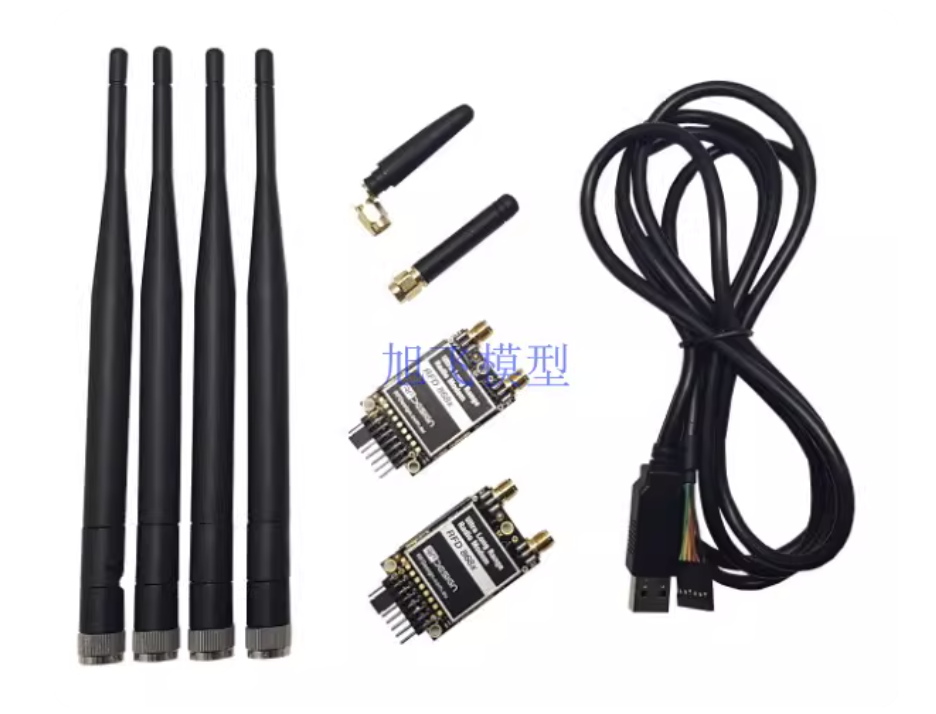

패키지 포함 내용

• 2 x RFD868x 무선 모뎀
• 1 x 안테나, 868-900MHz 1/4파장 모노폴 2.1dBi
• 1 x 안테나, 868-900MHz 직각 1/4파장 모노폴 2.1dBi
• 4 x 안테나, 868-900MHz 반파 다이폴 3dBi
• 1 x FTDI USB 케이블

중요 사항

전원 요구 사항

이 RFD 868x 라디오 모뎀은 5-6V 입력 전원이 필요하며 최대 800mA 피크 전류, 를 소모할 수 있습니다. 드론 설치의 경우, 모뎀을 비행 컨트롤러 텔레메트리 포트에서 직접 전원 공급하는 것보다 전용 조정된 전원 공급 장치에서 전원 공급하는 것이 종종 권장됩니다.

구성

두 모뎀은 하드웨어적으로 동일하며 공중 장치 또는 지상 장치로 구성할 수 있습니다. 구성 소프트웨어로는 RFD Tools 또는 호환 가능한 플래너 소프트웨어를 사용할 수 있습니다.

호환성

이 모뎀은 최신 32비트 ARM 기반 플랫폼 을 사용하며 구형 모뎀 세대와는 호환되지 않습니다. 사용자는 배포 전에 자신의 텔레메트리 시스템 내에서 호환성을 확인해야 합니다.

규제 준수

이것은 고출력 868MHz 텔레메트리 라디오 이므로 , 사용자는 자신의 국가 또는 지역의 법률 및 주파수 규정을 준수하여 작동해야 합니다.
