개요

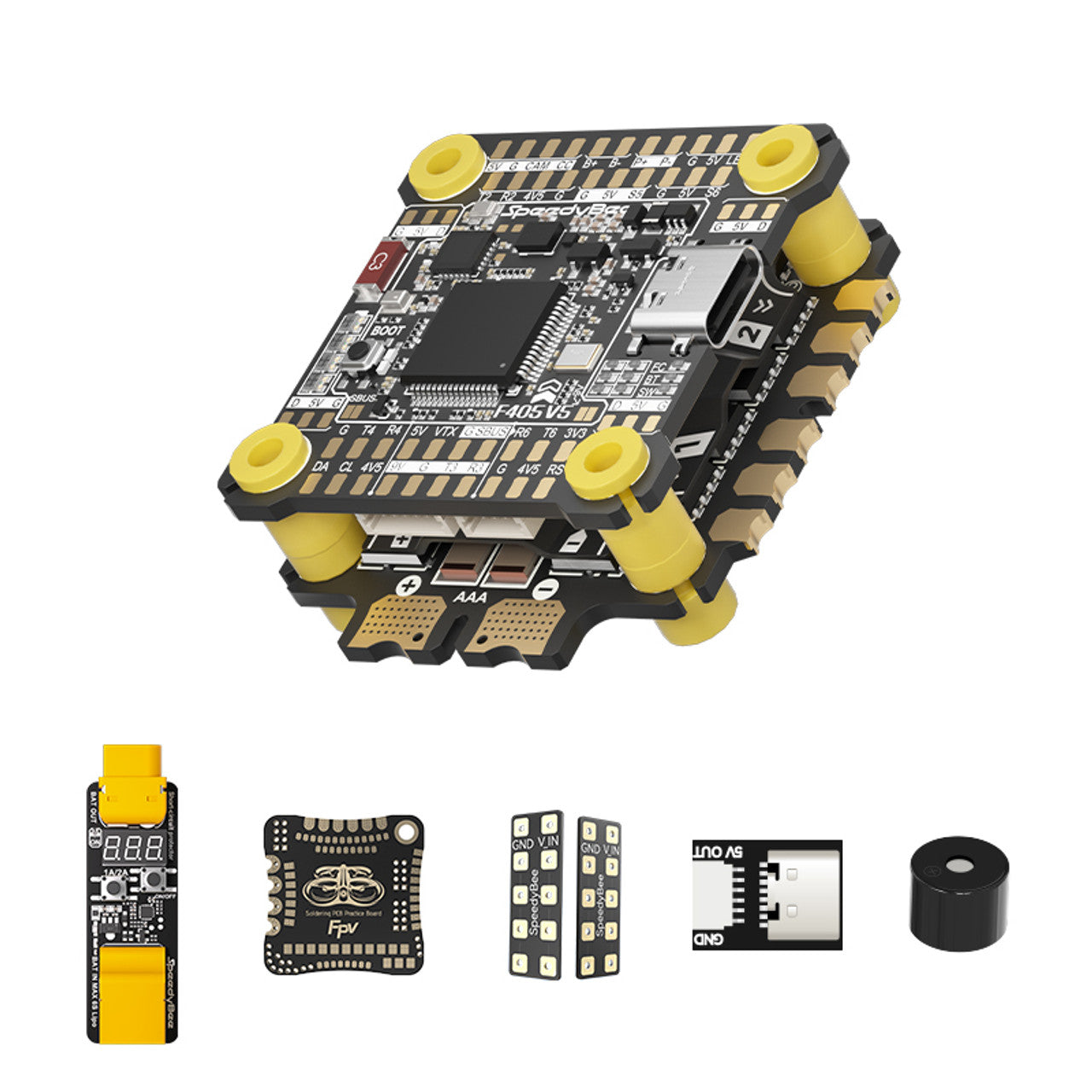

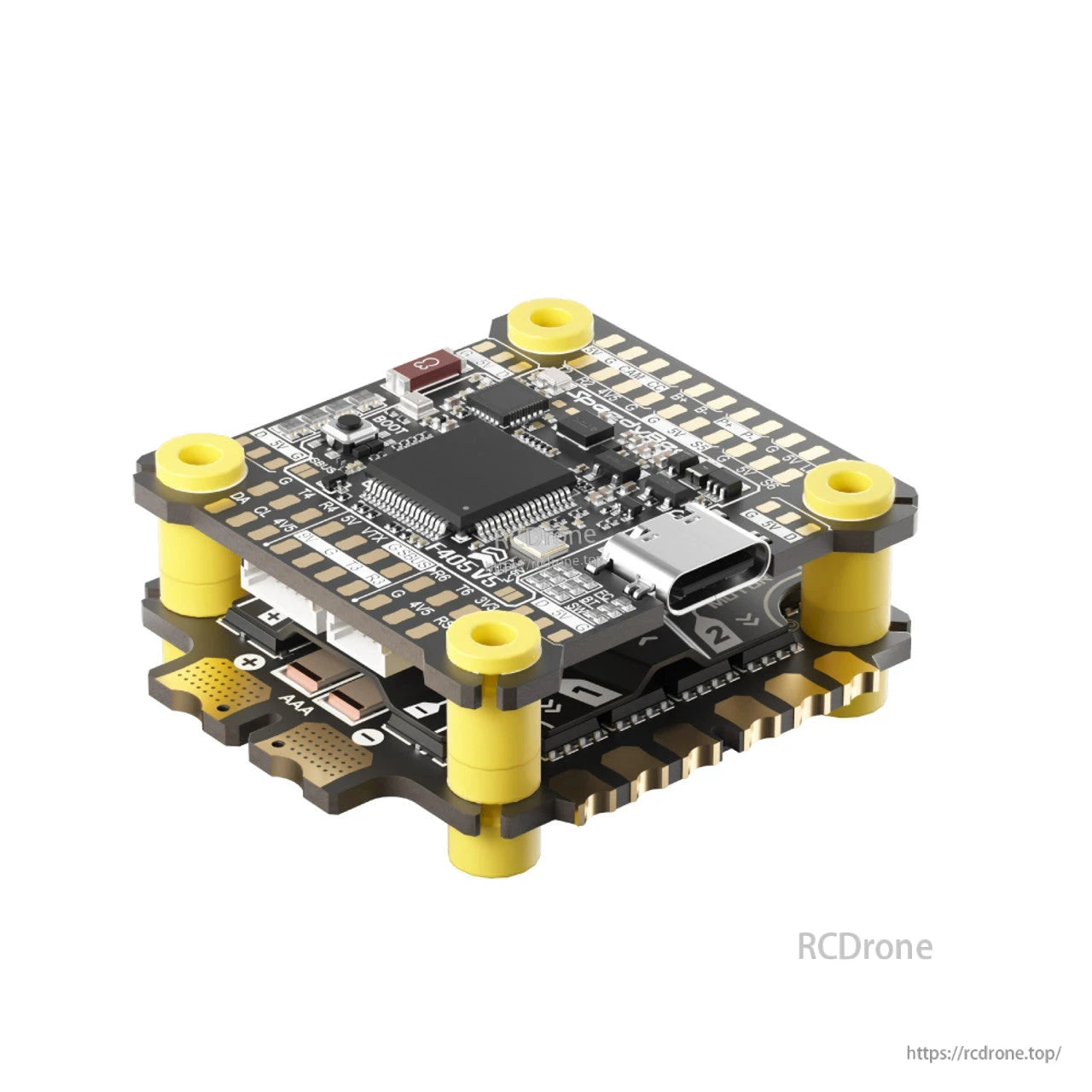

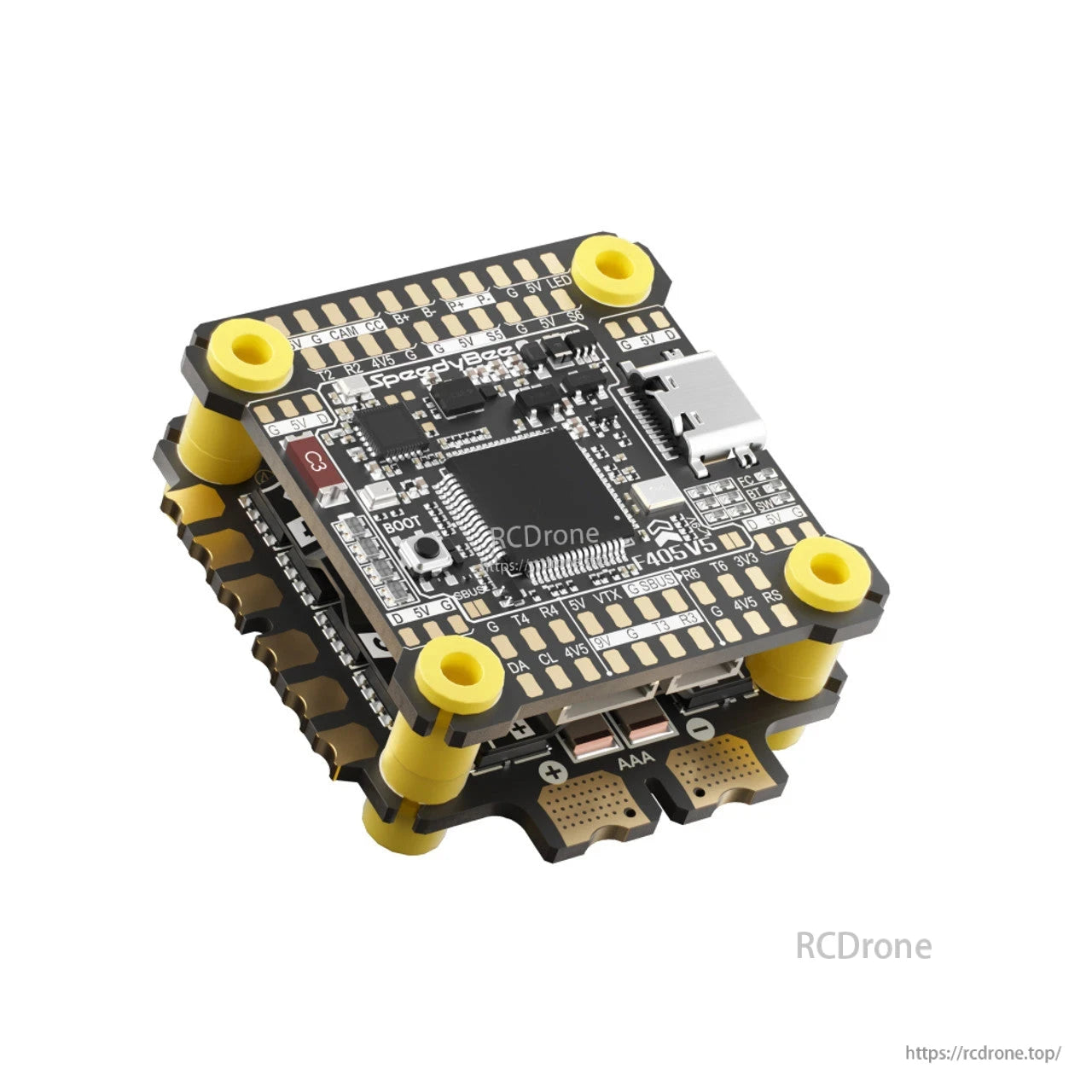

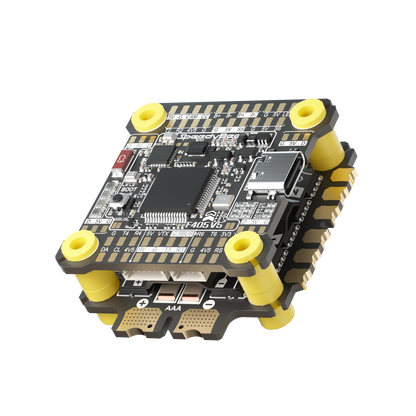

SpeedyBee F405 V5 OX32 55A 30×30 모델 항공기 FC &및 ESC 스택은 까다로운 FPV 조종사를 위해 설계된 고성능 비행 컨트롤러 및 ESC 시스템입니다. 이 시스템은 STM32F405 메인 컨트롤러, ICM-42688P 자이로, 그리고 55A 4-in-1 OX32 ESC를 통합하여 안정적인 성능, 저소음 신호 처리, 그리고 원활한 무선 조정을 제공합니다. 환경 보호를 위한 공장 적용형 코팅으로 제작된 이 스택은 프리스타일, 레이싱, 그리고 시네마틱 FPV 응용 프로그램에 적합합니다.
주요 특징
비행 컨트롤러 (FC)
-
정밀한 ICM-42688 자이로로 향상된 감지 정확도와 감소된 노이즈를 제공합니다.
-
STM32F405 MCU는 최대 168MHz 및 1MB 플래시 저장소를 제공하여 신뢰할 수 있는 다중 플랫폼 성능을 보장합니다.
-
무선 조정 2.0 블루투스 지원: SpeedyBee 앱을 통해 펌웨어 업데이트, 매개변수 조정 및 복구가 가능합니다.
-
통합 블랙박스 저장소: SD 카드 문제 없이 로깅을 위한 내장 16MB 플래시.
-
내장형 Type-C USB 포트: 유지보수 중 낮은 프로파일과 안전한 연결.
-
독립 전원 레일: MCU, 자이로 및 외부 장치를 위한 분리된 회로로 노이즈 및 간섭을 줄입니다.
-
LED 및 스마트 스위치 지원: 앱 또는 송신기를 통해 Meteor LED 스트립 및 5V 출력을 제어합니다.
전자 속도 제어기 (ESC)
-
고신뢰성 설계: 효율적인 열 방산을 위한 최대 5개의 니켈 도금 버스바와 이중 히트싱크.
-
정격 연속 전류: 채널당 55A (총 220A), 피크 채널당 70A (총 280A).
-
최적화된 OX32 펌웨어: 빠른 스로틀 반응, 안전한 소프트 스타트 및 강력한 성능을 제공합니다.
-
소음 감소 및 보호: 내장된 TVS 다이오드, 고급 MOSFET 및 TDK 커패시터로 내구성을 강화했습니다.
-
DSHOT300/600 프로토콜을 지원하며 실시간 데이터에 대한 텔레메트리 피드백을 제공합니다.
사양
비행 컨트롤러 (SpeedyBee F405 V5)
| 제품명 | SpeedyBee F405 V5 30.5×30.5mm 모델 항공기 비행 컨트롤러 |
| MCU | STM32F405 |
| IMU (자이로) | ICM42688P |
| USB 포트 유형 | 새로운 Type-C 인터페이스 |
| 기압계 | SPA06-003 |
| OSD 칩 | AT7456E |
| 풀 기능 블루투스 조정 | 지원됨. SpeedyBee 앱을 통해 FC 펌웨어 플래싱 및 매개변수 조정을 위해 연결하십시오. |
| 무선 FC 펌웨어 업그레이드 | 지원됨 |
| DJI 에어 유닛 연결 | 6핀 직접 플러그인 또는 납땜 연결 지원 |
| 블랙박스 | 지원됨, 내장 16MB 저장 칩 |
| 입력 전압 | 3-6S LiPo 배터리 |
| 독립 5V BEC 출력 | 9 그룹 (앞면에 4× +5V 패드, 1× BZ+ 부저 패드, 외부 LED용 모서리에 4× +5V 패드). 총 출력 전류: 1.5A. |
| 독립 9V BEC 출력 | 2 그룹 (앞면에 1x 9V 패드, 뒷면 커넥터에 1x 9V 출력). 총 출력 전류: 3A. PINIO 원격 온/오프 제어 지원. |
| MCU &및 자이로 전원 | 독립 LDO |
| 3.3V 출력 | 1 그룹 (앞면에 1× 3.3V 패드) |
| 4.5V 출력 | 3 그룹 (앞면에 3× 4.5V 패드). FC가 USB를 통해 전원이 공급될 때 수신기와 GPS에 전원을 공급할 수 있습니다. 최대 출력 전류: 1A. |

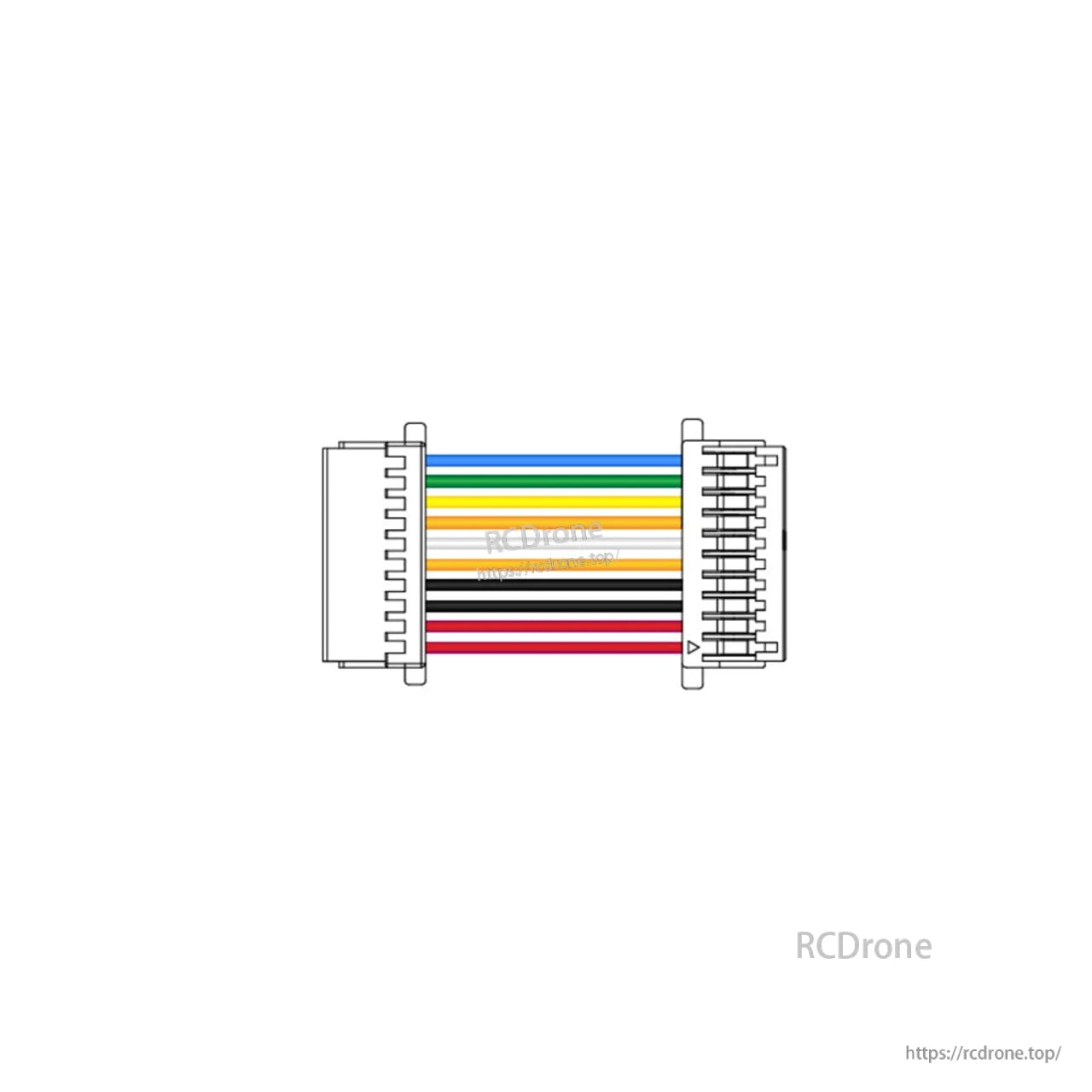

| ESC 신호 | M1-M4 패드 및 뒷면의 10핀 커넥터 |
| 서보 신호 | S5-S6 패드가 앞면에 있습니다. |
| ESC 텔레메트리 입력 | 지원됨 (UART5) |
| Betaflight 카메라 조정 패드 | 지원됨 (앞면의 CC 패드) |
| I2C | 지원됨 (GPS 커넥터 + 패드) |
| UART | UART1 (블루투스); UART2 (수신기용 앞면 패드); UART3 (DJI VTX 패드 + 뒷면 SH1.0-6핀); UART4 (GPS 패드 + 앞면 SH1.0-6핀); UART5 (TLM); UART6 (수신기 패드 + 뒷면 SH1.0-4핀) |
| ST LED 패드 | 지원됨, 전면 G/5V/LED 패드에서; FC 펌웨어에 의해 제어됨 |
| 메테오 LED 스트립 패드 | 지원됨. BOOT 버튼 또는 앱을 통해 SB-LED 및 ST-LED 모드 간 전환. SB-LED 모드에서는 ESP32 블루투스 칩에 의해 제어됨. |
| 부저 패드 | 지원됨 |
| BOOT 버튼 | [A] 전원을 켤 때 BOOT 버튼을 누르고 있으면 DFU 모드로 강제 전환하여 플래싱할 수 있습니다. [B] 전원이 켜져 있고 대기 중일 때, 짧게 누르면 LED 디스플레이 모드가 순환되고, 길게 누르면 SB-LED/ST-LED가 전환됩니다. ST-LED 모드에서는 LED1–LED4가 FC 펌웨어에 의해 제어됩니다. |
| RSSI 패드 | 지원됨 |
| 스마트포트 | 지원되지 않음 |
| 지원되는 FC 펌웨어 | Betaflight, INAV, Ardupilot |
| 펌웨어 타겟 이름 | SPEEDYBEEF405V5 |
| 공장 펌웨어 버전 | Betaflight 4.5.2 |
| 구성기 버전 | Betaflight 10.10.0 |
| 장착 홀 | 30.5 × 30.5mm (Ø4mm), 측면 개방 |
| 치수 | 39mm (L) × 39mm (W) × 4.9mm (H) |
| 무게 | 8.1g |
ESC (SpeedyBee OX32 55A 4-in-1)
| 제품 이름 | SpeedyBee OX32 55A 30.5×30.5 4-in-1 ESC |
| 기본 펌웨어 | OX32 |
| 지속 전류 | 55A (채널당) / 220A (4-in-1) |
| 최대 전류 | 70A (채널당) / 280A (4-in-1) |
| TVS 보호 다이오드 | 예 (내장) |
| 외부 커패시터 | 1000µF 솔리드 커패시터 (패키지에 포함) |
| ESC/모터 프로토콜 | DSHOT300/600 |
| 입력 전압 | 3-6S LiPo |
| 전력 출력 | VBAT |
| 전류 센서 | 지원됨 |
| ESC 텔레메트리 | 지원됨 |
| 장착 구멍 | 30.5 × 30.5mm (Ø4mm), 측면 개방 |
| 치수 | 40.9mm (L) × 44.9mm (W) × 8.0mm (H) (포함) heatsink) |
| 무게 | 19.1g |
| ESC 웹페이지 | https://ox32.oxbot.com/ |
| 전류계 노트 | 지원됨 (스케일=27, 오프셋=-2644) |
추가 하이라이트
-
컨포멀 코팅: 전자기기를 습기, 먼지 및 이물질로부터 보호합니다.
-
듀얼 업그레이드 전원 아키텍처: RF 간섭을 제거하기 위해 주변 장치에 대한 격리된 전원.
-
스마트 전압 및 단락 도구 (디럭스 버전): 더 안전한 설정 및 테스트를 제공합니다.
-
메테오 LED 지원: Betaflight 또는 SpeedyBee 앱을 통해 최대 네 개의 스트립을 제어합니다.
-
향상된 사용자 경험: 설치 및 유지 관리를 용이하게 하기 위해 재설계된 프레임 패드 및 PCB 레이아웃.
패키지 내용물
표준판
-
F405 V5 비행 컨트롤러 ×1
-
OX32 55A 4-in-1 ESC ×1
디럭스 에디션
-
F405 V5 비행 컨트롤러 ×1
-
OX32 55A 4-in-1 ESC ×1
-
납땜 연습 보드 ×1
-
전원 확장 보드 ×1
-
USB 연장 보드 ×1
-
스마트 단락 보호 도구 ×1
응용 프로그램
-
고반응 및 저소음이 요구되는 FPV 레이싱 드론.
-
영화적이고 자유형 빌드는 안정성 및 내구성을 요구합니다.
-
Betaflight, INAV 또는 ArduPilot 비행 펌웨어를 사용하는 플랫폼입니다.
-
유연한 연결 덕분에 DJI Air Units 또는 아날로그 VTX 시스템을 갖춘 빌드입니다.
세부사항

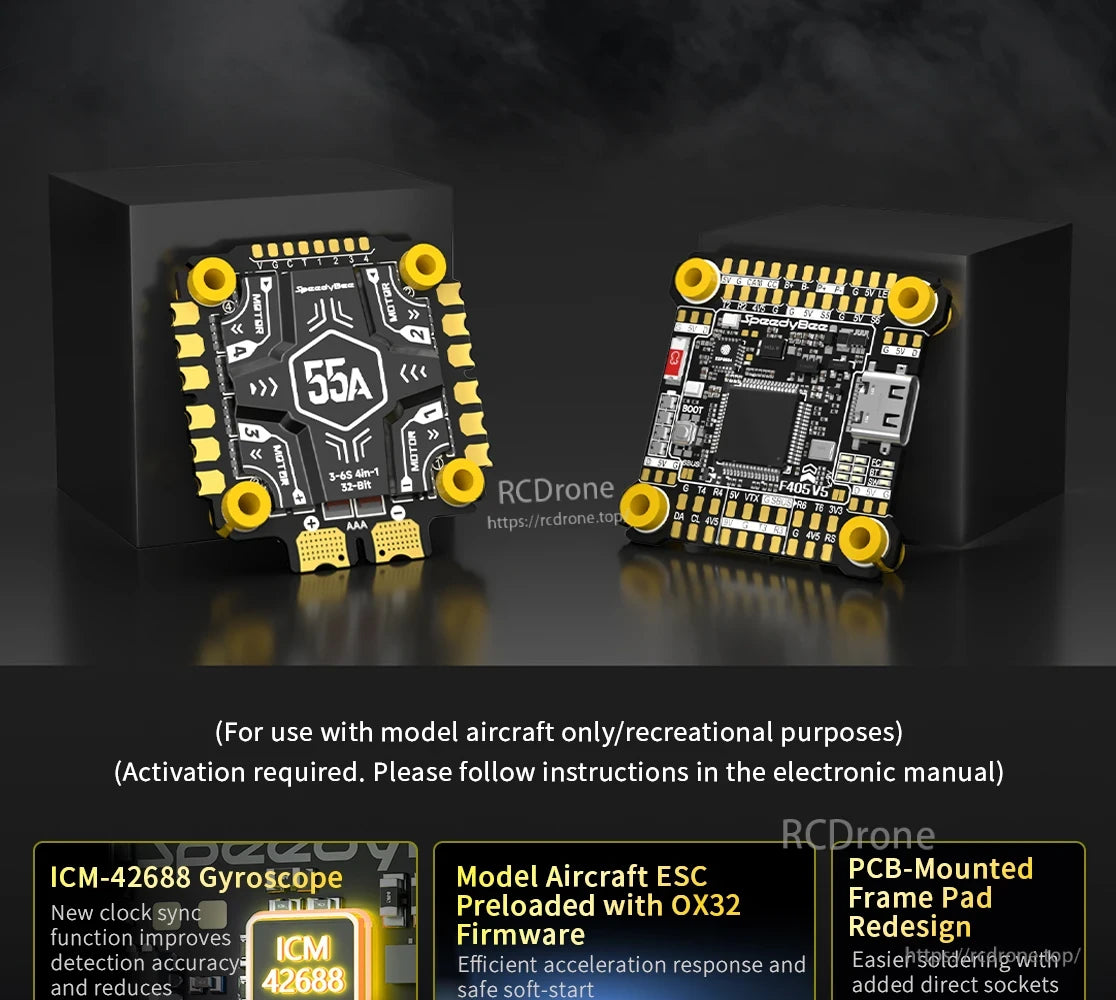

F405 V5 32비트 55A 모델 항공기는 정밀한 장인정신으로 최고의 성능을 제공하는 올인원 솔루션입니다.
스마트 전압 테스터 + 보호 도구는 GPS, 수신기, 다채로운 LED, 무선 펌웨어 업데이트 및 복구와 같은 더 많은 기능을 탐색할 수 있습니다. 디럭스 버전은 납땜 연습 보드, USB 연장선, 부저 및 기타 도구도 함께 제공됩니다.
Unpoara FL AoH cinip 3, 128 Mbit 용량으로 더 높은 호환성을 제공합니다.SD 카드 문제를 해결합니다.

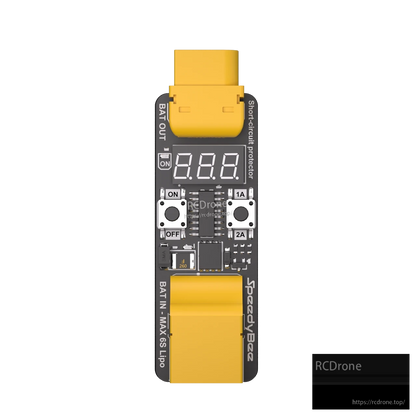

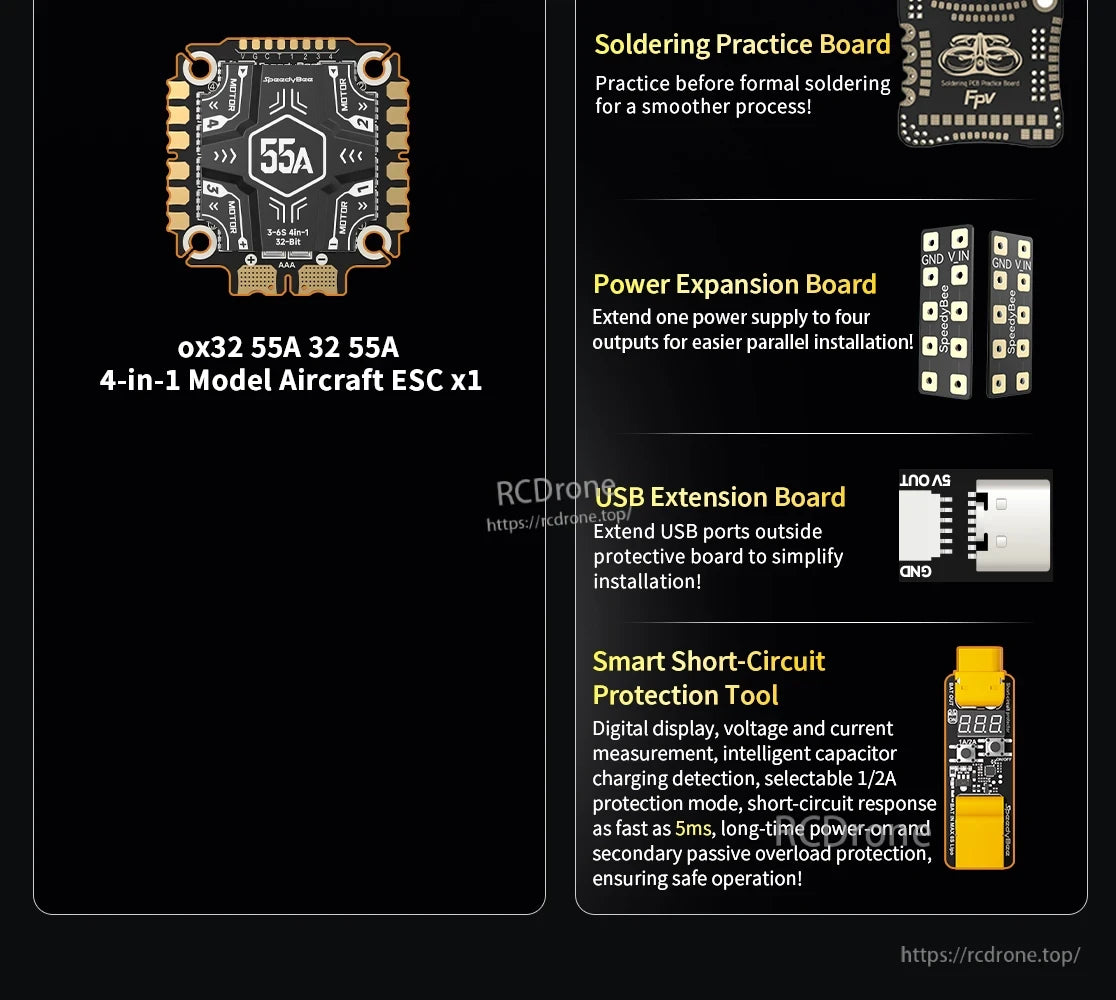

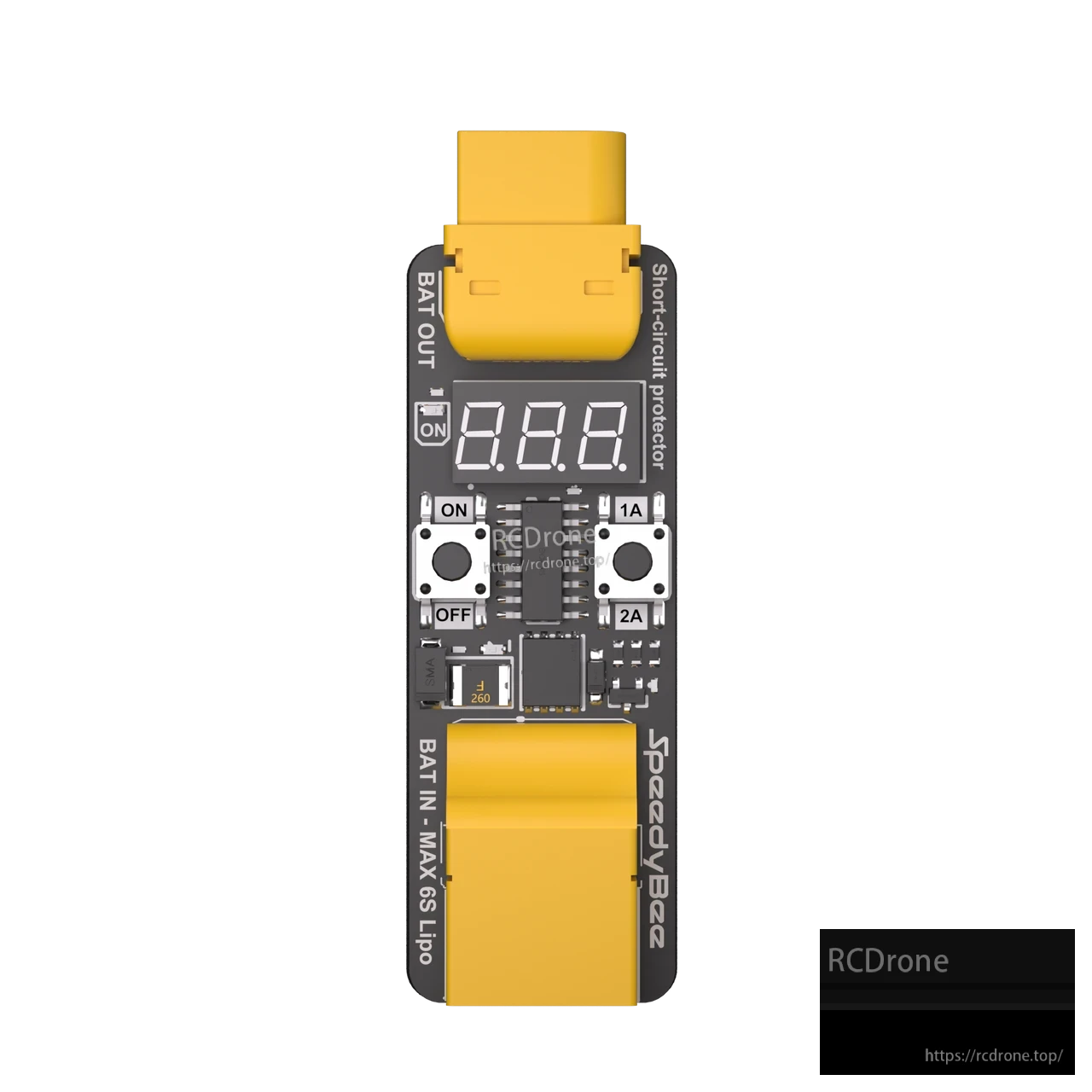

정식 납땜 전에 Wala 납땜 연습 보드로 납땜 연습을 하세요. Fpv 55A 보드는 하나의 전원 공급 장치를 네 개의 출력으로 확장하여 설치를 용이하게 합니다. 또한 디지털 디스플레이, 전압 측정 및 지능형 커패시터 감지가 가능한 스마트 단락 보호 도구를 특징으로 합니다.

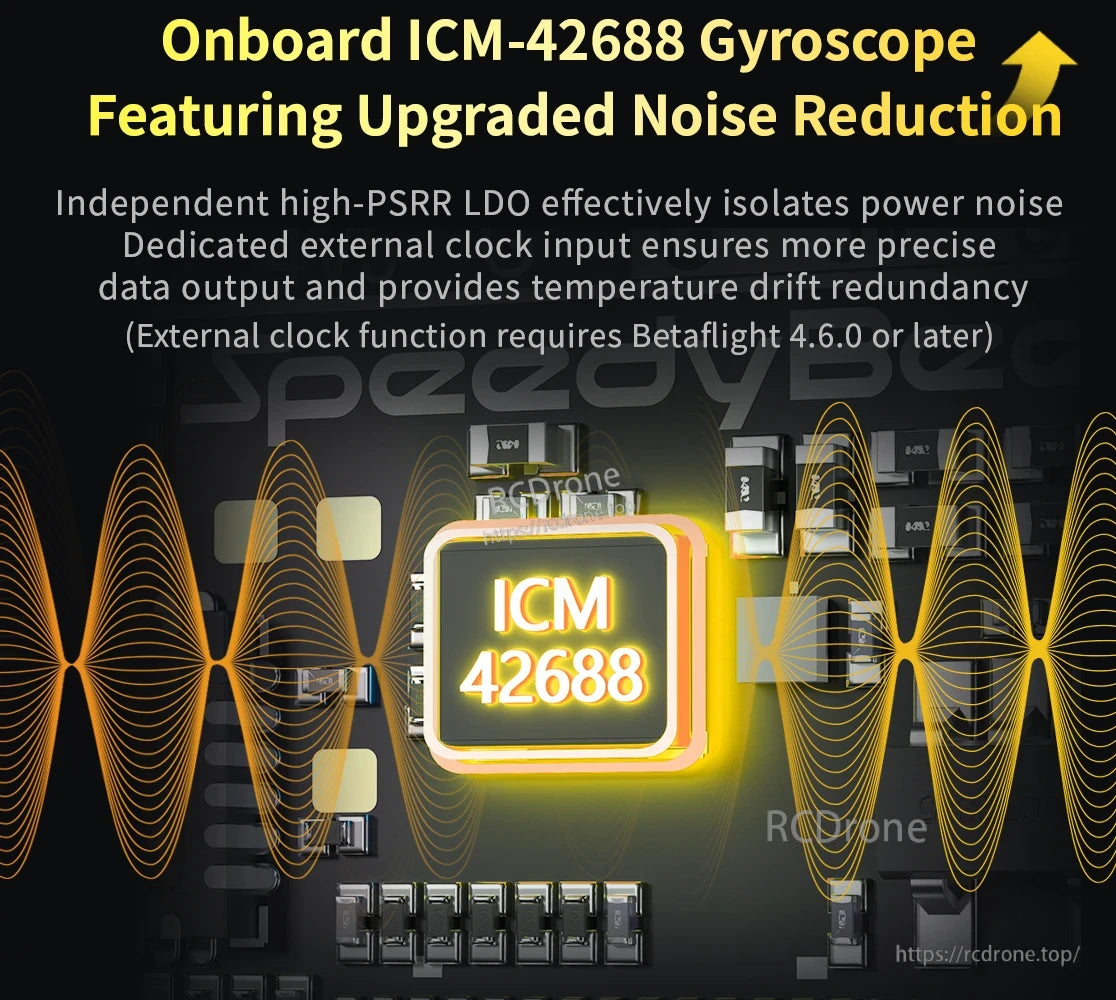

온보드 ICM-42688 자이로스코프는 업그레이드된 노이즈 감소 기능, 독립적인 고-PSRR LDO 및 정밀한 데이터 출력을 위한 전용 외부 클럭 입력을 제공합니다.
이중 업그레이드 전원 아키텍처는 주변 장치와 내부 칩셋을 위한 독립적인 전원 공급 장치를 특징으로 하여 RF 노이즈와 전기 간섭을 차단합니다. 고성능 DC-DC 솔루션은 최대 42V의 피크를 처리하며, 빠른 과도 응답과 우수한 전기 성능을 제공합니다. 또한 서지, 과열, 과전류 및 과부하로부터 보호하여 안전한 비행 작동을 보장합니다.

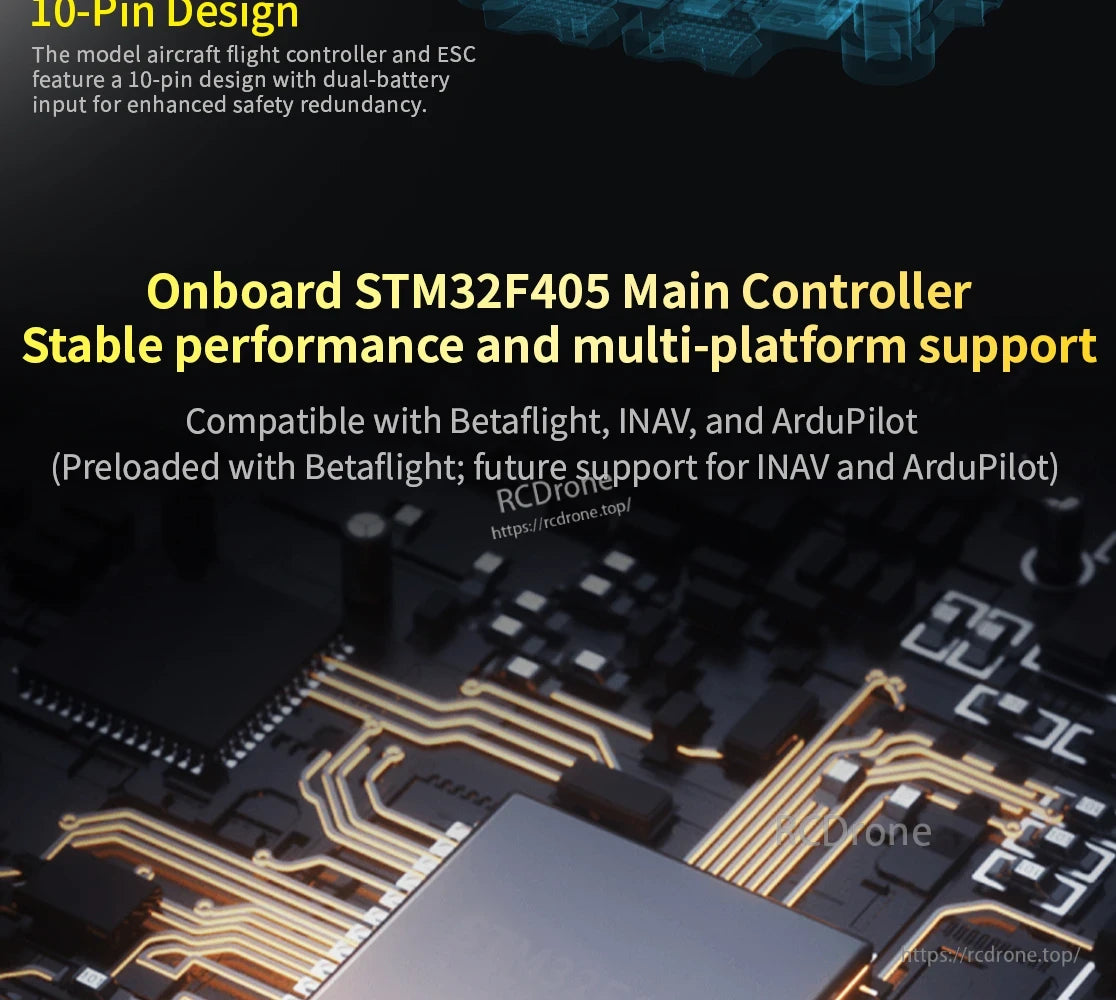

Iupin 디자인 모델 항공기 비행 컨트롤러는 10핀 디자인과 이중 배터리 입력으로 안전한 비행 경험을 제공합니다. 탑재된 STM32F4OS 메인 컨트롤러는 Betaflight, INAV 및 ArduPilot을 포함한 여러 플랫폼에서 안정적인 성능을 보장하며, Betaflight가 미리 로드되어 있습니다.

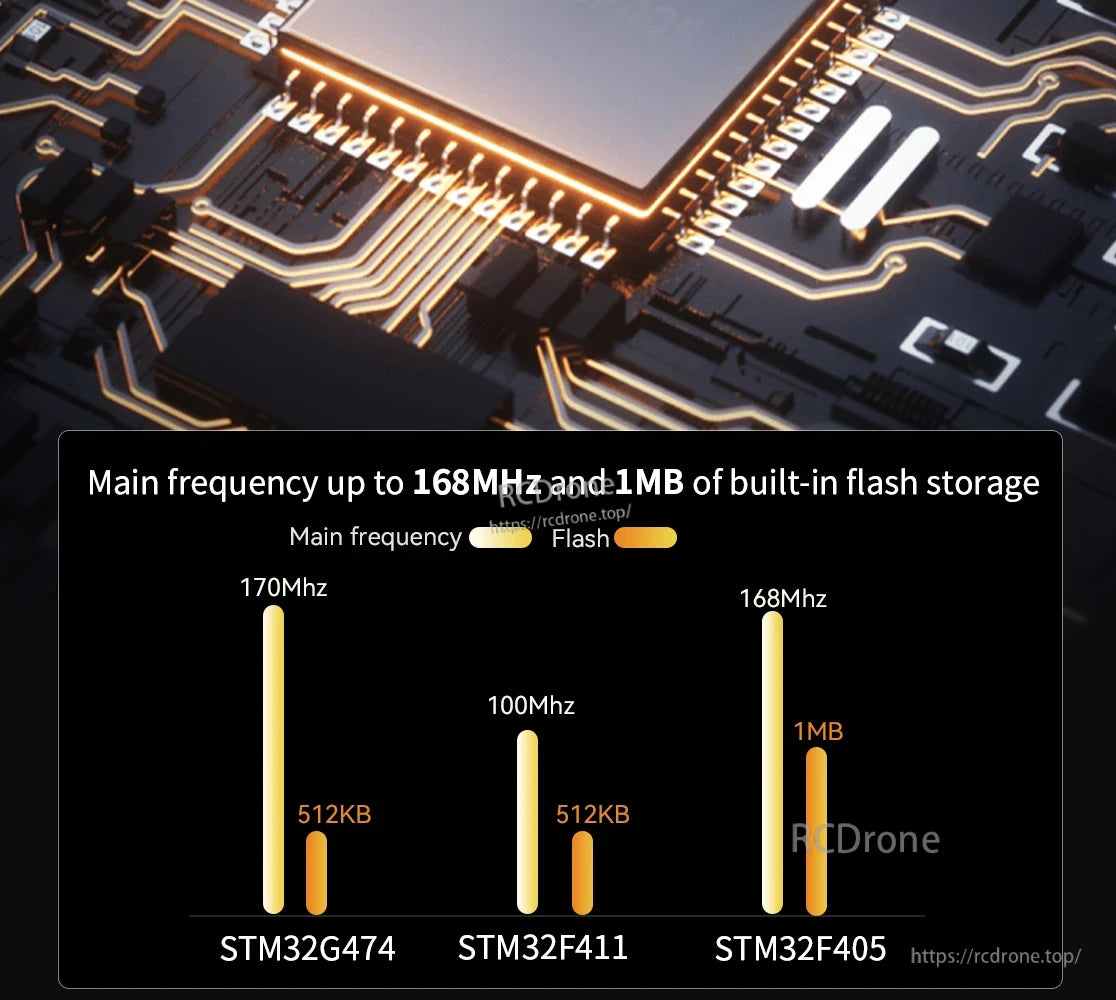

이 제품은 최대 168MHz의 주파수를 지원하며 내장 플래시 저장소가 포함된 내부 메모리(IMB)를 갖추고 있습니다.
온보드 블랙박스 저장 칩은 16메가바이트의 저장 공간을 제공합니다.
원격 조정기와 구성기를 통해 쉽게 제어할 수 있으며, 추가 전자 장치 없이 안정적인 1.5A 전류를 제공합니다.
DIY 야간 조명을 사용하여 독특한 장식 솔루션을 제공하고 집의 분위기를 향상시킵니다.

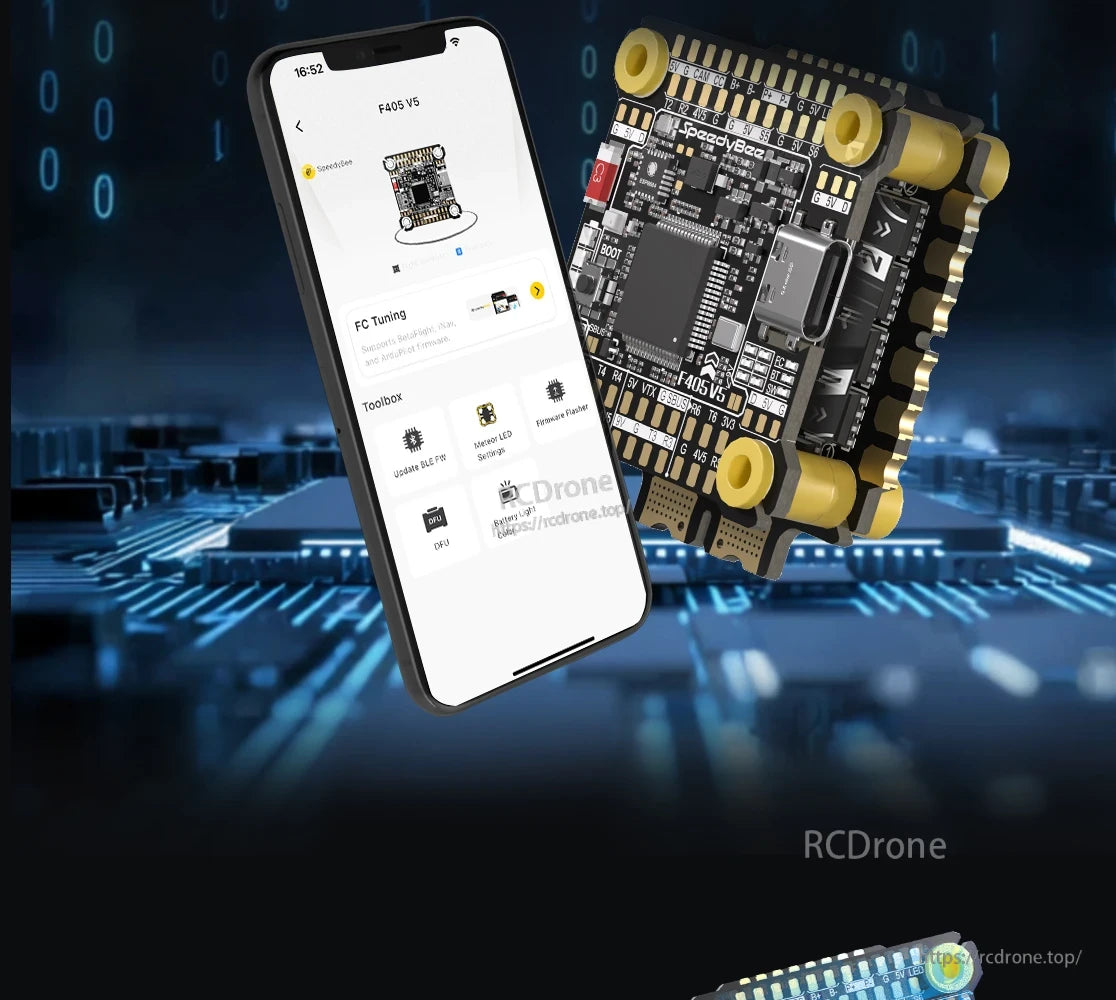

무선 조정 2.0은 향상된 성능으로 기능을 강화합니다. 업그레이드된 앱, 다채로운 배터리, 알고리즘 및 펌웨어 업데이트로 새로운 LED 기능을 제공합니다.
더 빠른 응답과 원클릭 복구로 APP 기반 무선 시스템을 최대한 활용하세요. 새로운 다채로운 배터리 전송 및 펌웨어 업데이트 LED 기능은 원활한 업데이트를 가능하게 합니다. 이전 세대와 비교하여 이 장치는 Betaflight를 통해 제어할 수 있는 X4 Meteor LED 스트립을 지원합니다.
엔진 관리를 위한 La F405 속도계 튜닝 키트, 0.16 구경 CO84, 1 VS, 총 16와트의 전력. MCR 총 박스 연료 de fialhut 및 #eiro LED S# 검은색 퓨즈 네안데르탈 레이싱카 액세서리가 포함되어 있습니다.

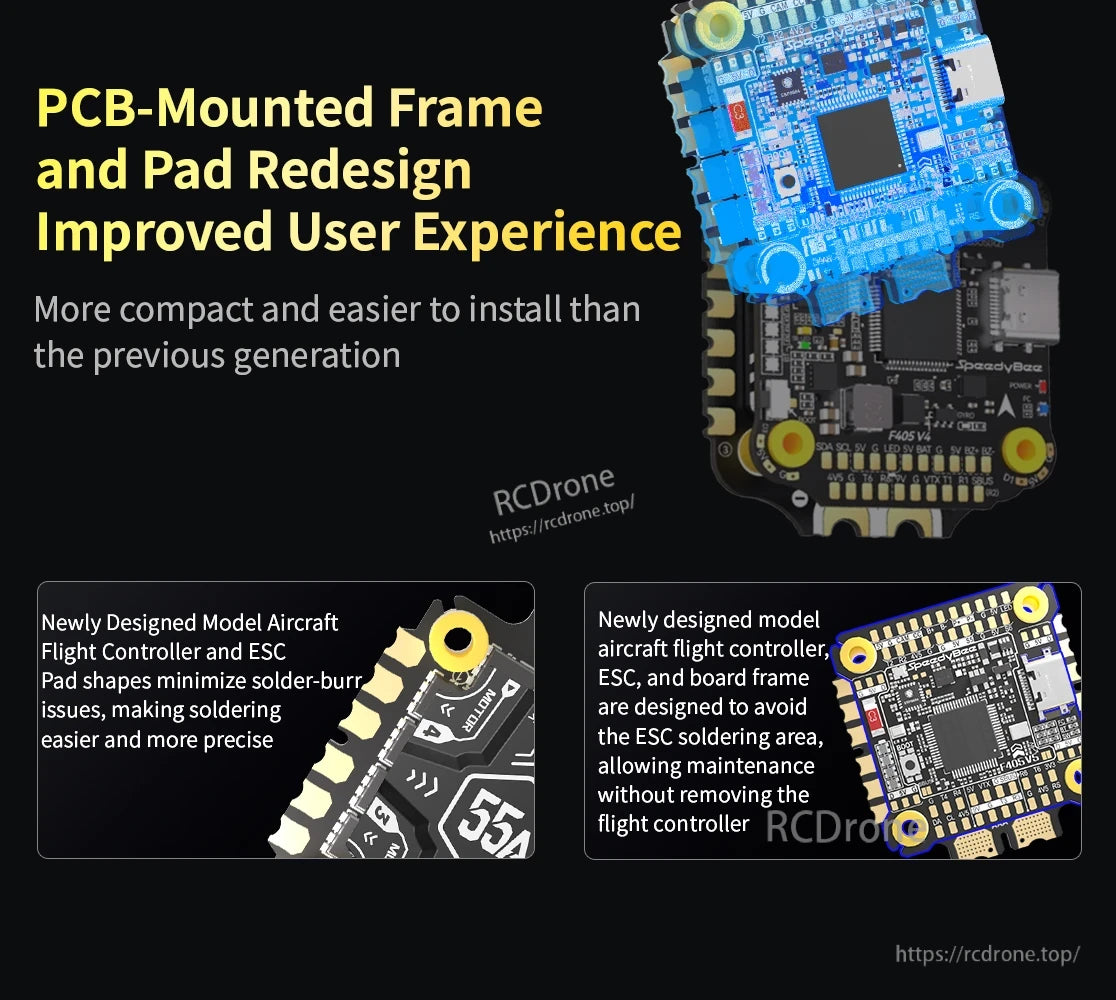

PCB 장착 프레임 및 패드 재설계를 소개합니다. 이 새로운 디자인은 이전 세대보다 더 컴팩트하고 설치가 용이하여 향상된 사용자 경험을 제공합니다.SpccavBce TCX FLO5VL 모델은 새롭게 설계된 항공기 비행 컨트롤러와 ESC를 특징으로 합니다. 패드 형태는 납땜 버 및 보드 프레임 문제를 최소화하여 납땜을 더 쉽고 정밀하게 만듭니다.
리세스드 타입-C USB 포트는 극한 조건에서 USB 분리를 효율적으로 방지하며, 2mm 낮은 프로파일로 배터리 설치 및 유지보수를 용이하게 합니다.

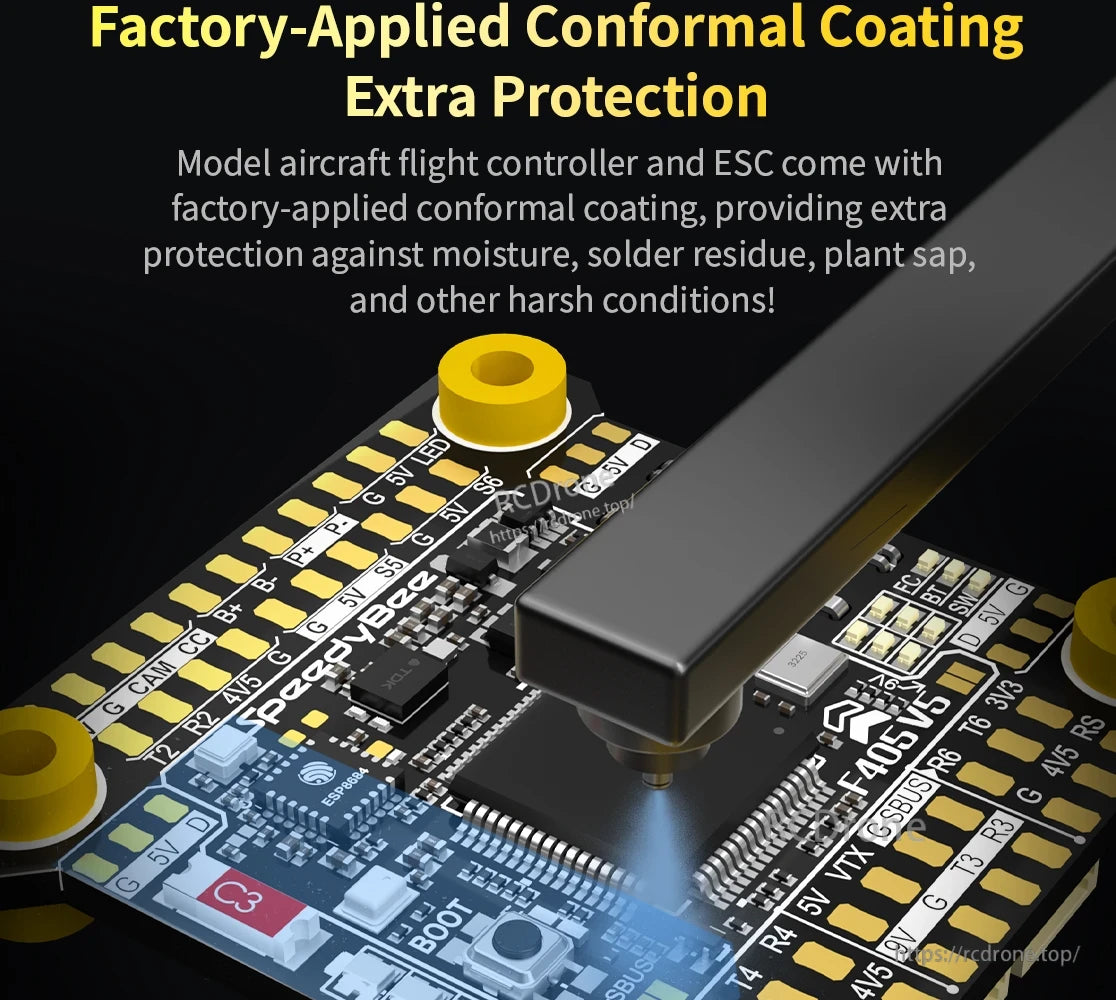

공장에서 적용된 컨포멀 코팅은 항공기 비행 컨트롤러와 ESC를 습기, 납 잔여물 및 기타 가혹한 조건으로부터 추가적으로 보호합니다.

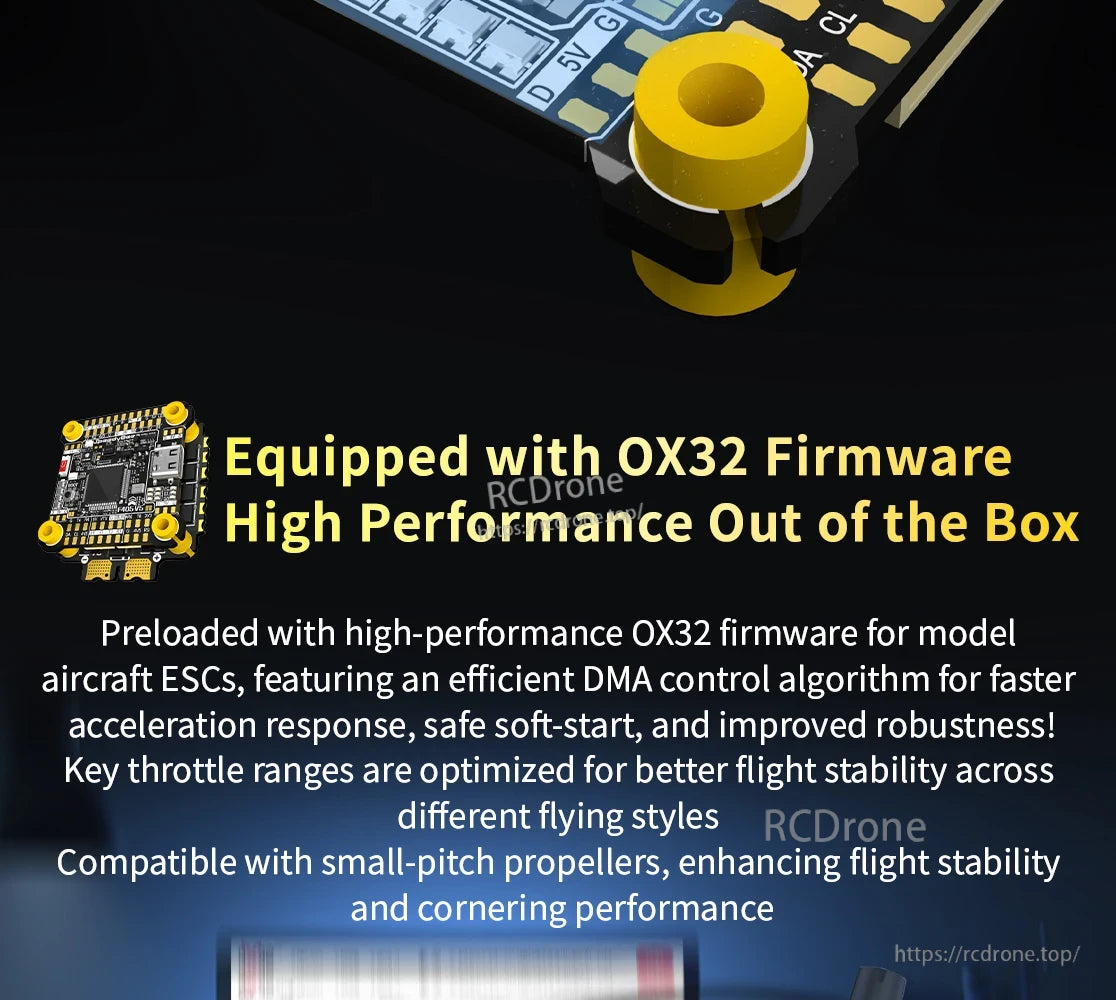

0X32 펌웨어가 장착된 이 고성능 ESC는 더 빠른 가속 반응과 안전한 소프트 스타트를 위한 효율적인 DMA 제어 기능을 제공합니다. 다양한 비행 스타일에 걸쳐 비행 안정성을 개선하도록 최적화되었으며, 소형 피치 프로펠러와의 호환성을 갖추고 있습니다.
완전히 새로워진 모델 항공기 ESC는 중복 설계, 내장 서지 보호 및 정전기 시작 보호 장치를 통해 향상된 성능을 제공합니다. S5A 연속 정격 및 7OA 피크 정격은 신뢰할 수 있는 작동을 보장합니다.

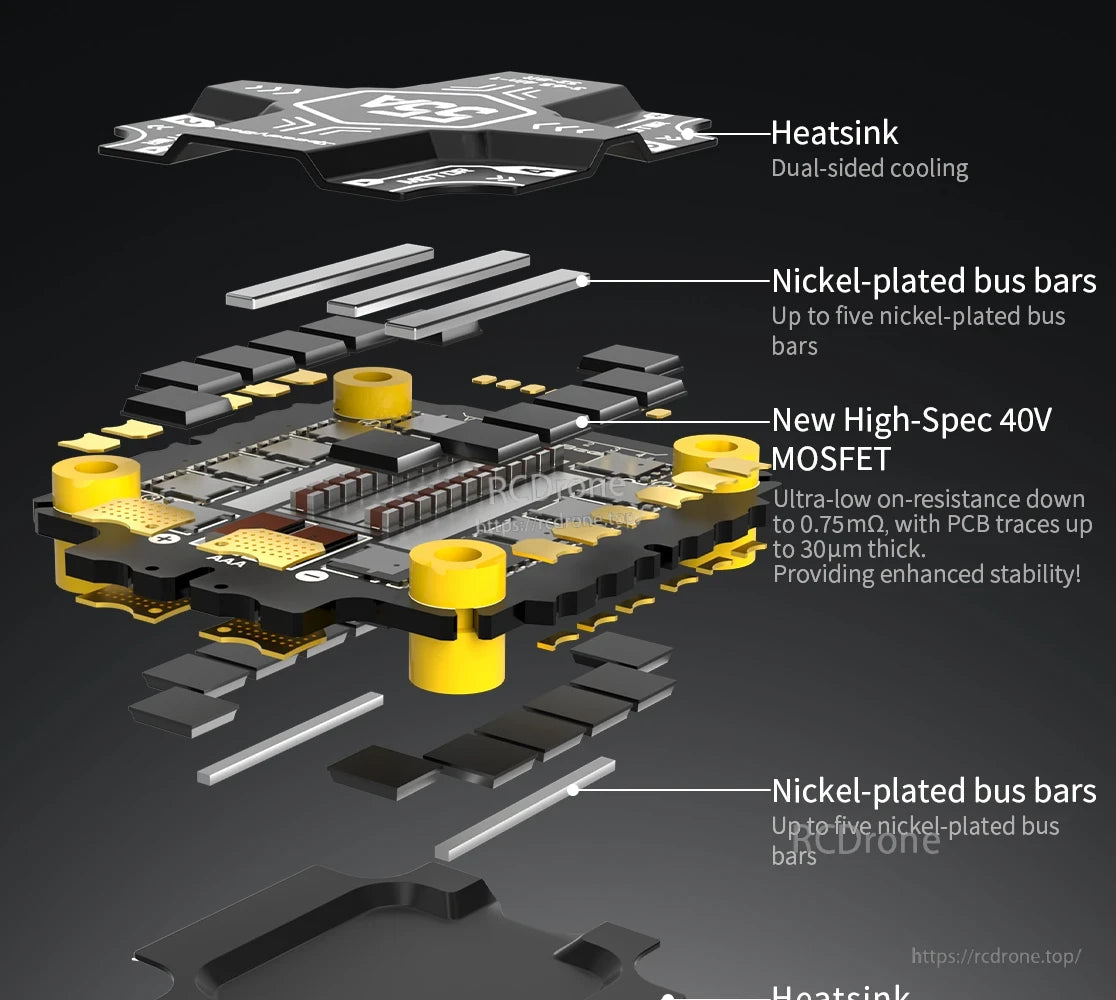

양면 방열판이 냉각을 제공합니다. 특징으로는 최대 5개까지의 니켈 도금 버스바가 포함되어 있습니다. 새로운 고사양 40V MOSFET는 0.75m 옴까지의 초저 온 저항과 30um 두께의 PCB 트레이스를 제공하여 안정성을 향상시킵니다.

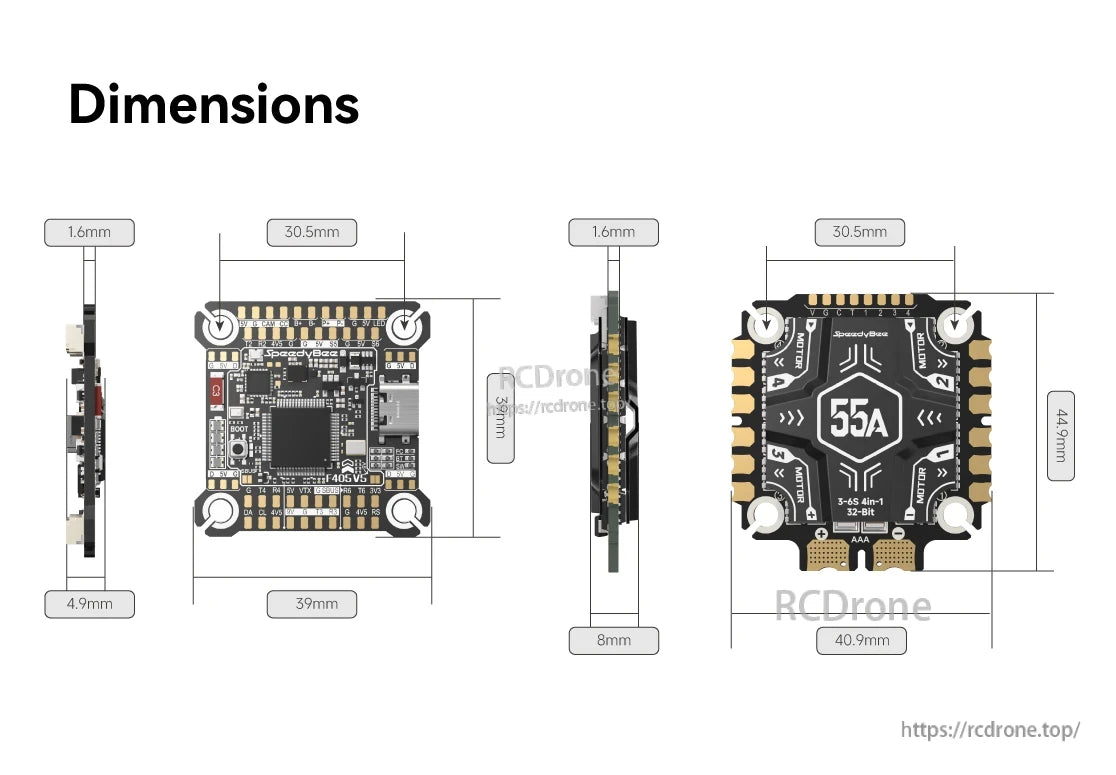

IJEE Jue CoCC DveCC 전자 제품 치수: 16mm x 30.5mm x 1.6mm. 32비트 PMM을 특징으로 하며, 크기는 39mm x 8mm x 40.7mm입니다. 산업 및 상업적 용도를 포함한 다양한 응용 프로그램에 적합합니다.

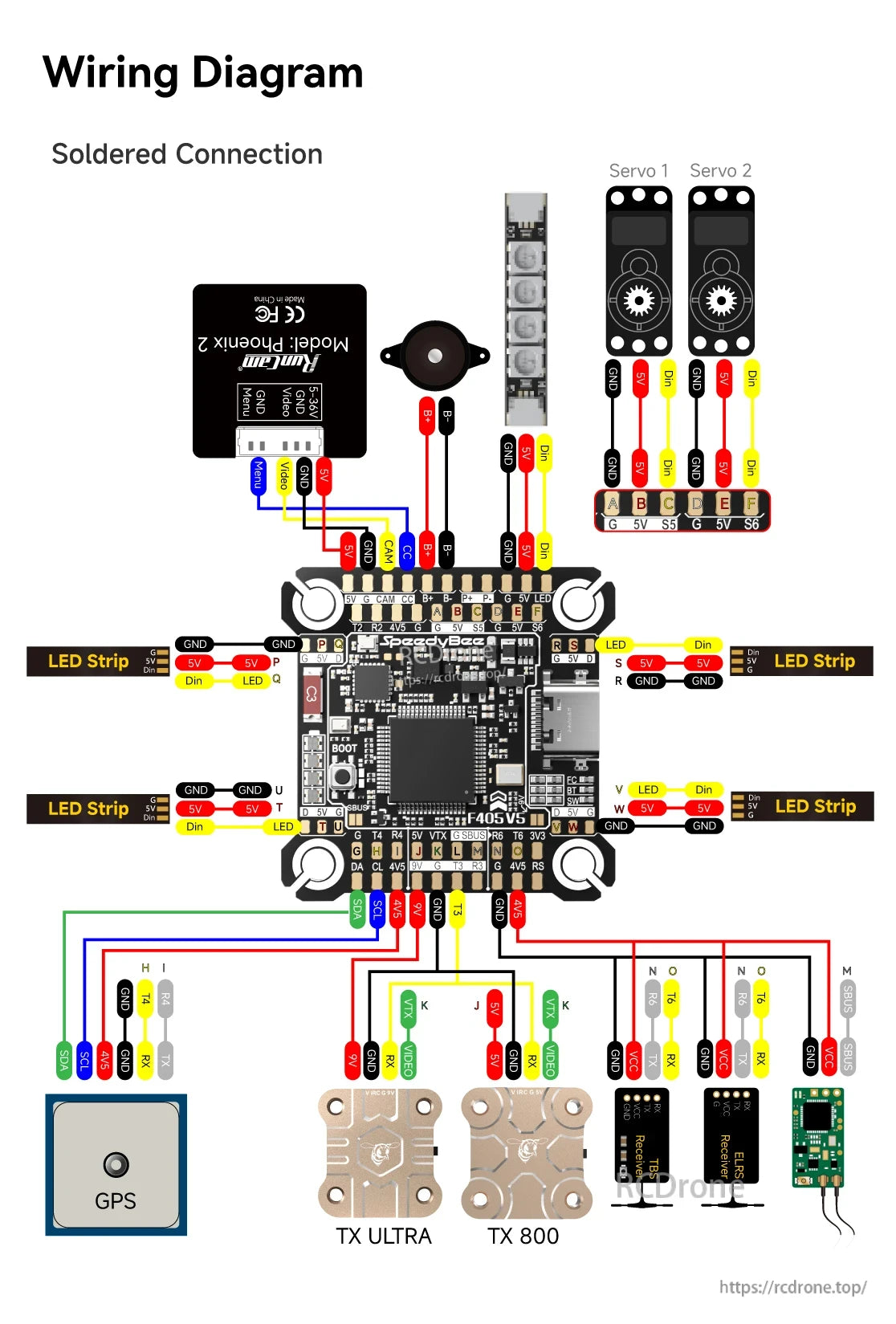

배선 다이어그램은 두 개의 서보 간의 납땜 연결을 보여줍니다.주요 구성 요소에는 9V, 5V 및 접지(GND) 전원 공급원과 카메라(CAM), 포인트(Pt), 서보(Sv), LED 조명 및 부트 커넥터가 포함됩니다.

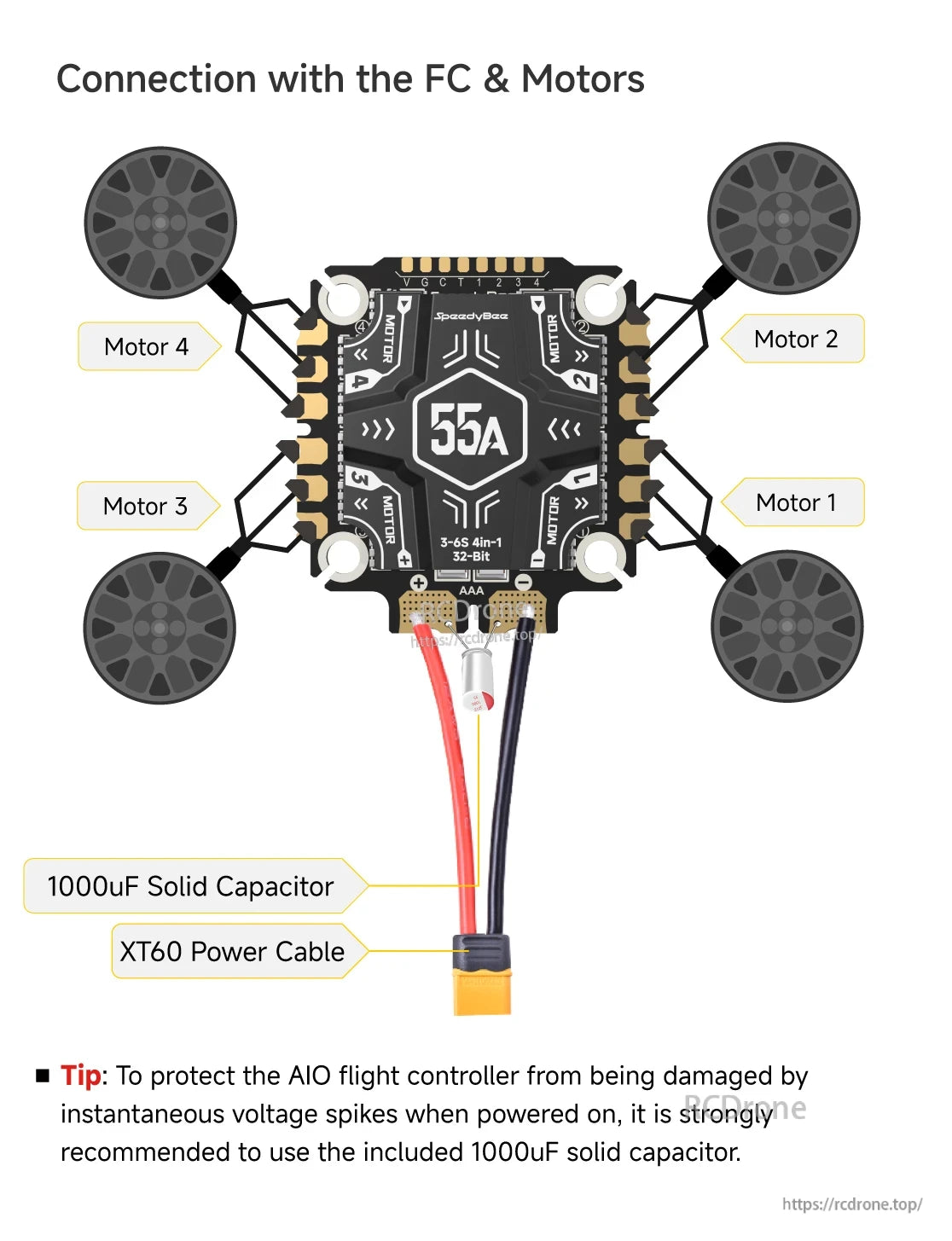

FC & 및 모터를 연결하십시오. 모터 4/1/0 및 모터 2는 55A입니다. 모터 3과 1은 3-65V 범위와 32비트 처리를 지원합니다. AIO 비행 컨트롤러를 전압 스파이크로부터 보호하기 위해 포함된 1000uF 고체 커패시터를 사용하십시오.

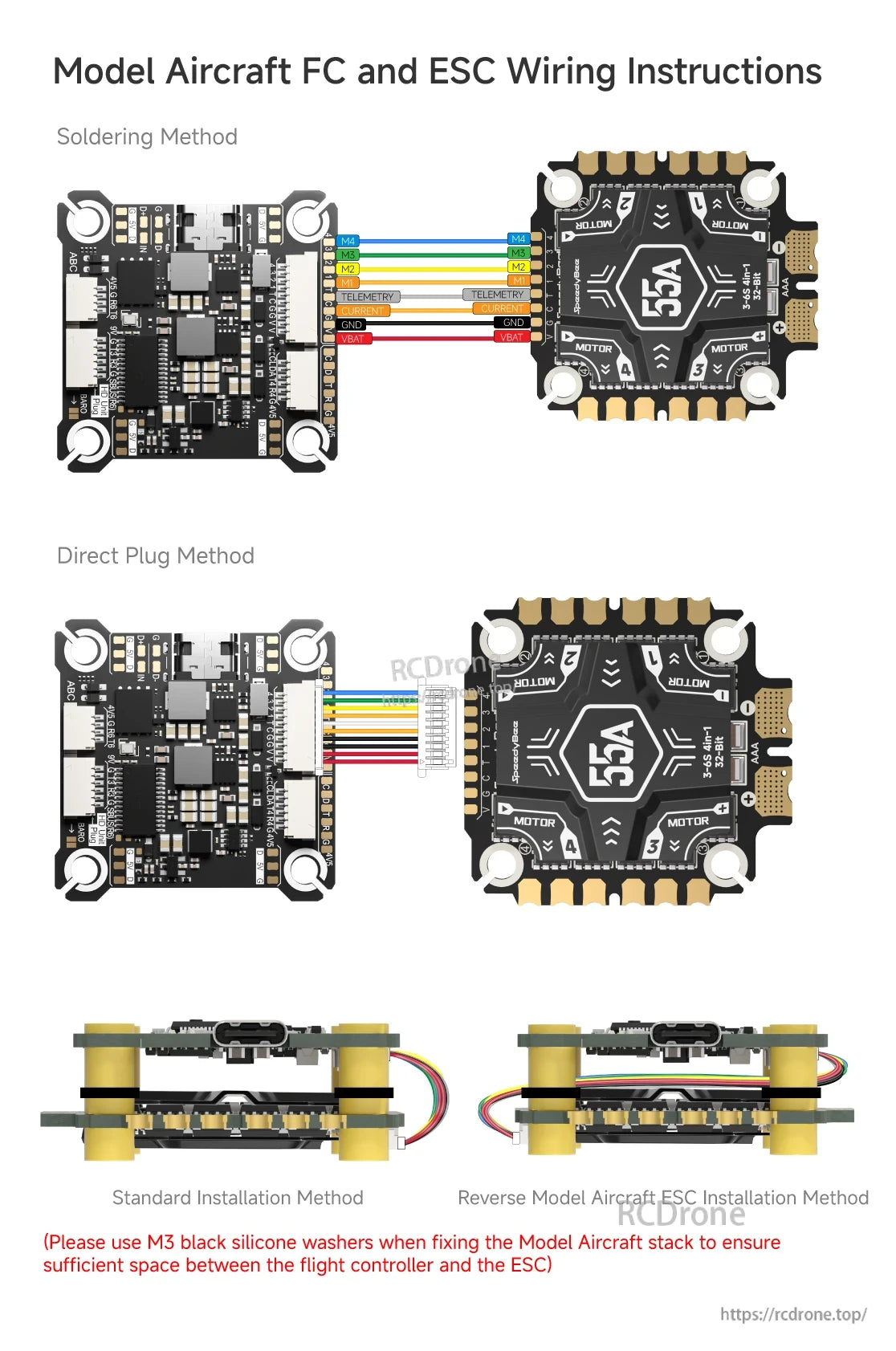

모델 항공기 FC 및 ESC 배선 지침: 연결을 위해 납땜 방법을 사용하십시오. JDLow HOlow M4, M3, MS 8, M2 0은 텔레메트리를 위한 것입니다. L 13은 현재 큐엔니 3 GND 및 VBAT 모터 0 0 8을 위한 직접 플러그 방법입니다. IA 1 1 38 8 1 모터는 표준 설치 방법을 사용합니다. 모델 항공기 ESC 설치 방법을 반대로: M3 검은 실리콘 와셔를 사용하여 비행 컨트롤러와 ESC 사이에 충분한 공간을 확보하십시오.

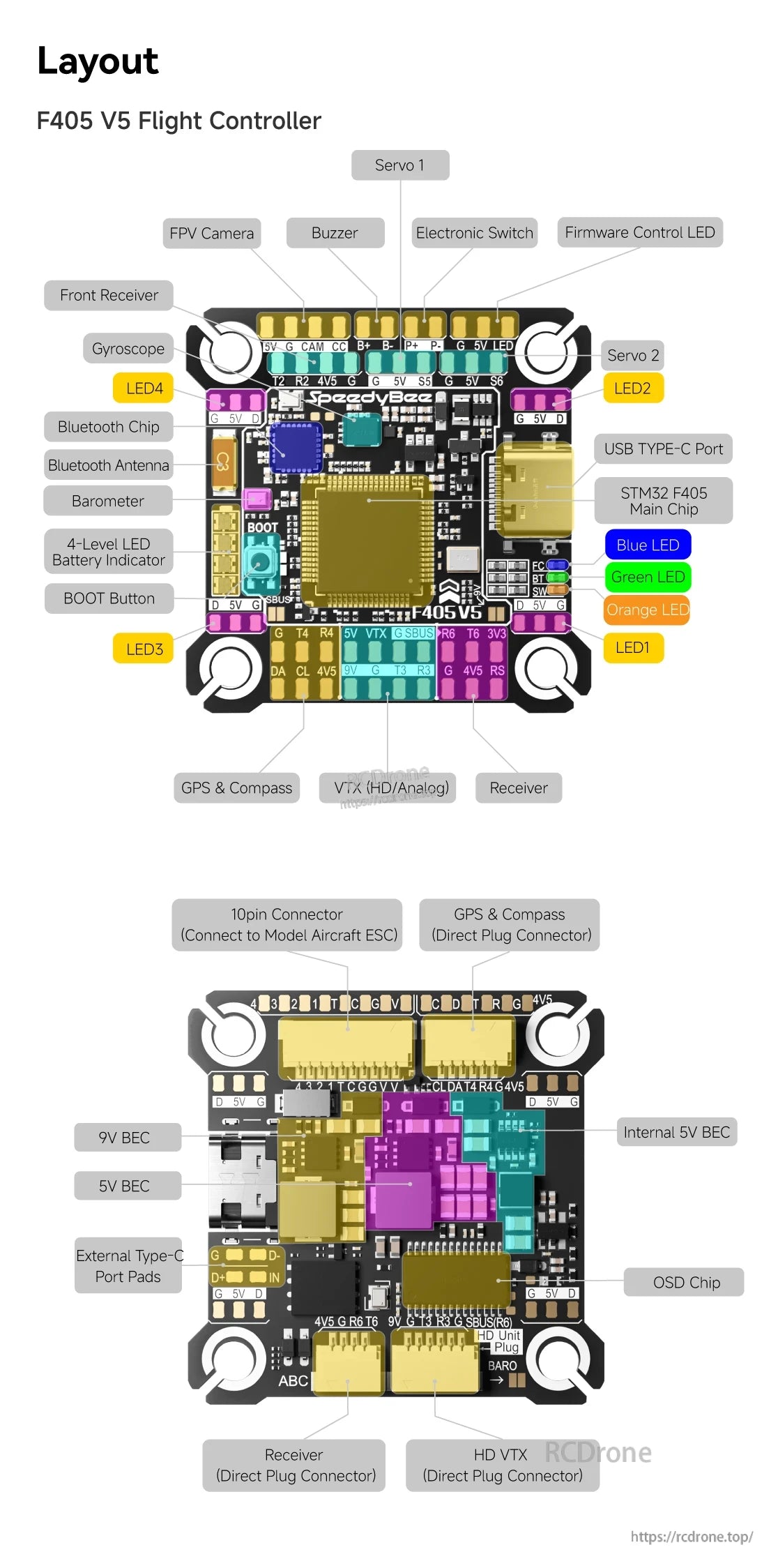

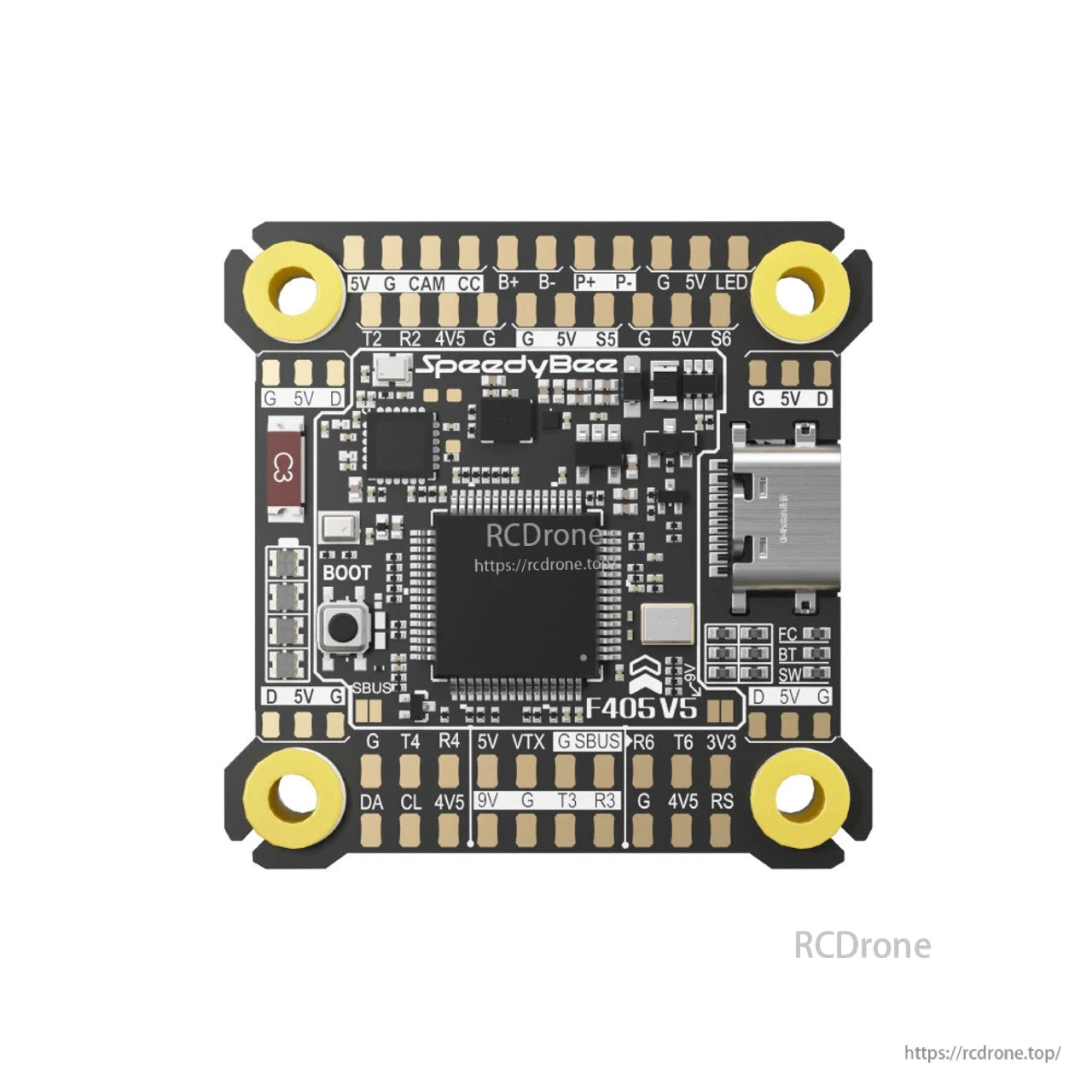

레이아웃 F405 V5 비행 컨트롤러는 서보, FPV 카메라, 부저 및 전자 스위치를 특징으로 합니다.펌웨어 제어, LED 전면 수신기, IWoondoo 자이로스코프 및 6GCAM CD BT P+ LED 서보도 포함되어 있습니다. 이 장치는 블루투스 칩, Aaa USB TYPE-C 포트 및 안테나를 갖추고 있습니다. 주요 칩은 STM32 F405로, 기압계와 4단계 LED 블루 LED 배터리 표시기가 있습니다.

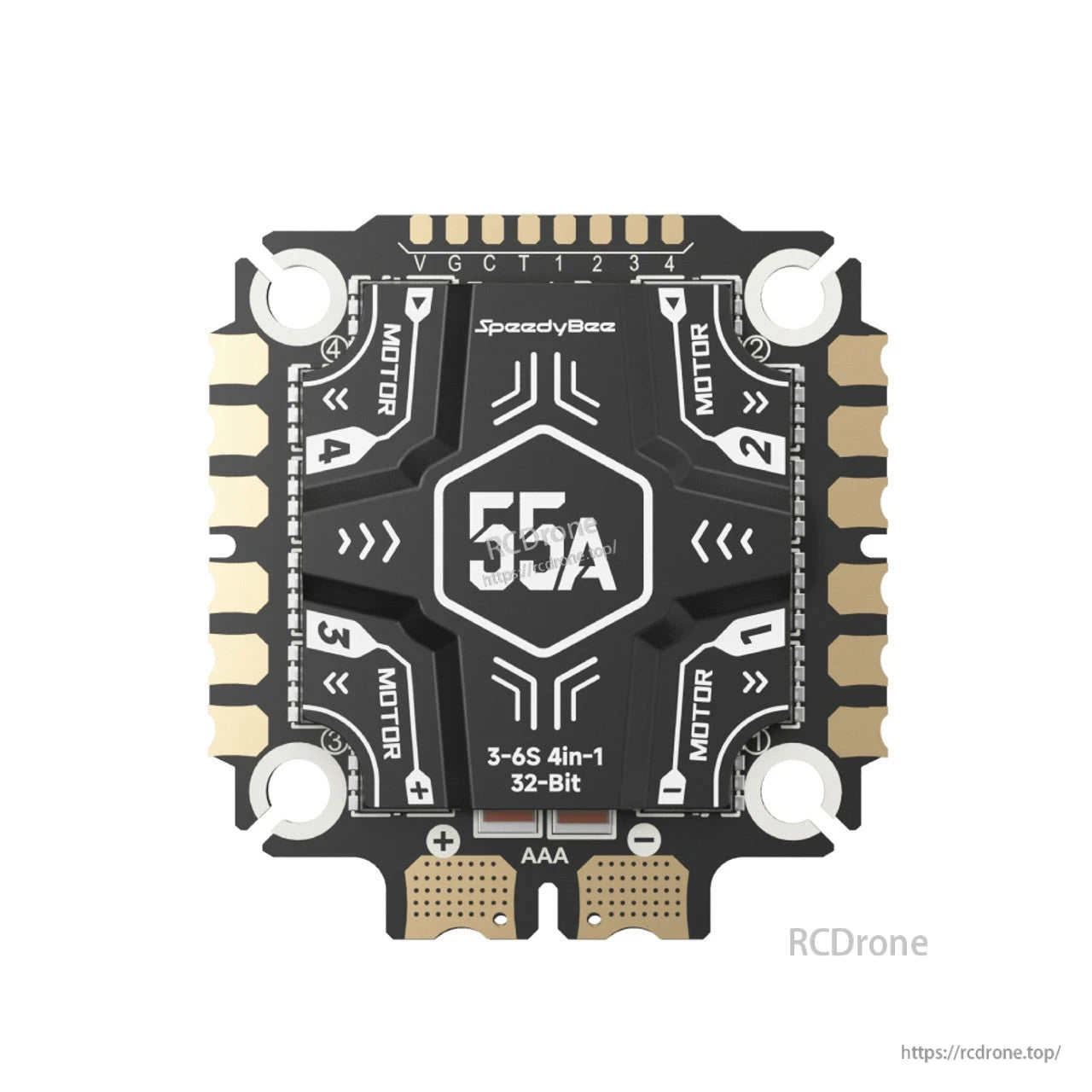

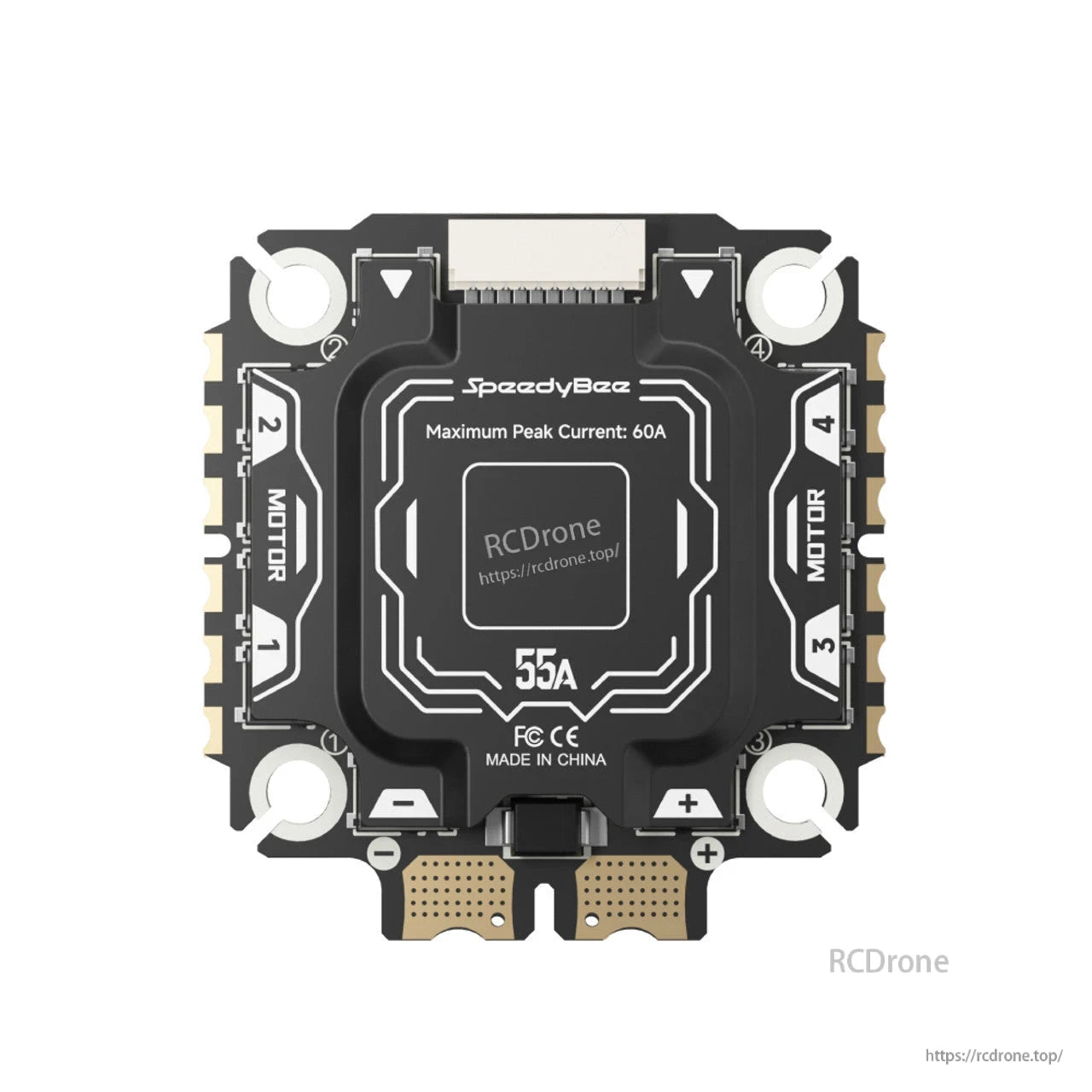

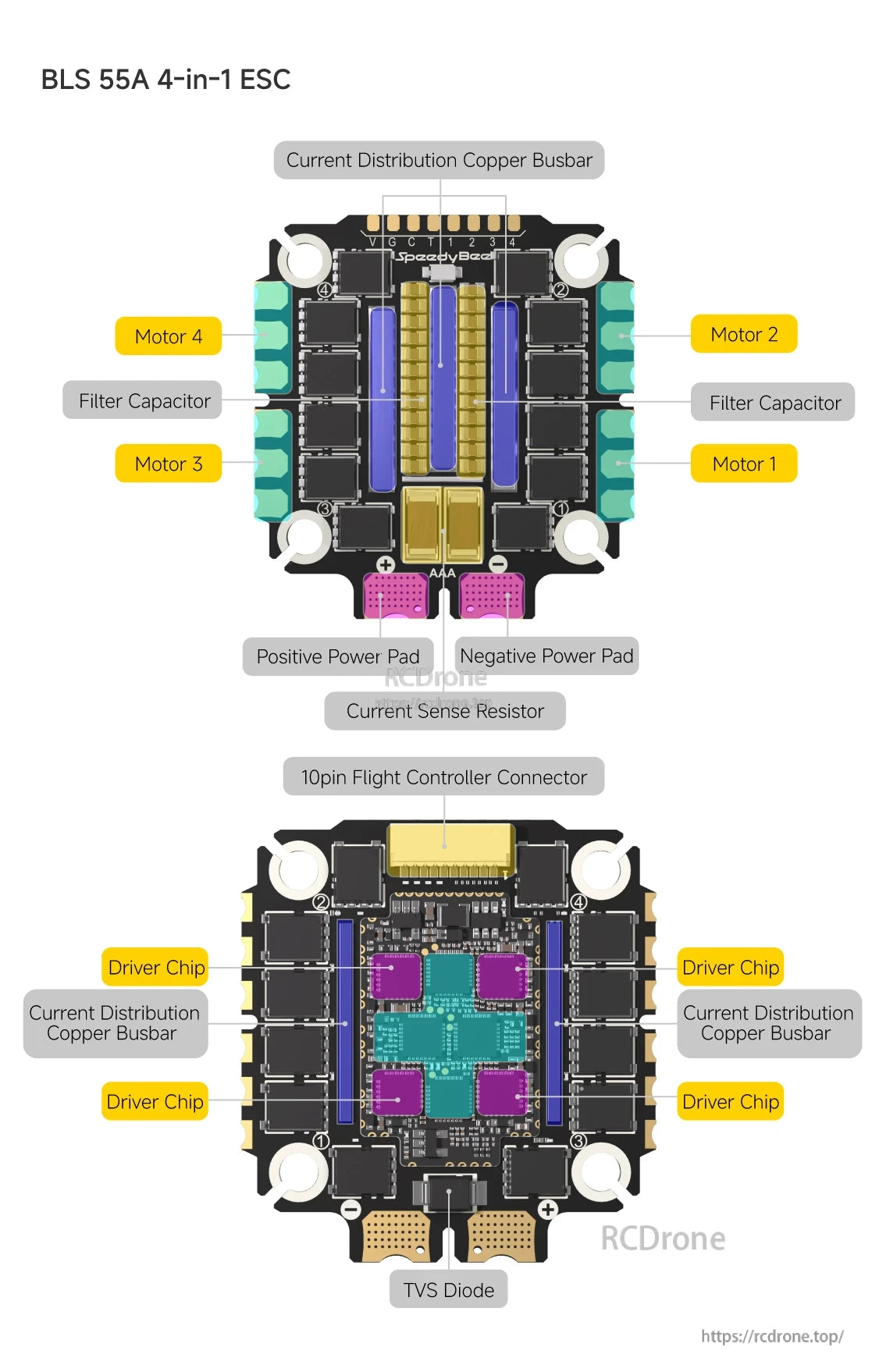

BLS 55A 4-in-1 ESC는 구리 버스바가 있는 전류 분배 시스템을 특징으로 하며, 드라이버 칩과 TVS 다이오드에 의해 가속됩니다. 네 개의 모터(2, 3), 필터, 커패시터, 양극 및 음극 전원 패드, 전류 감지 저항이 포함되어 있습니다.

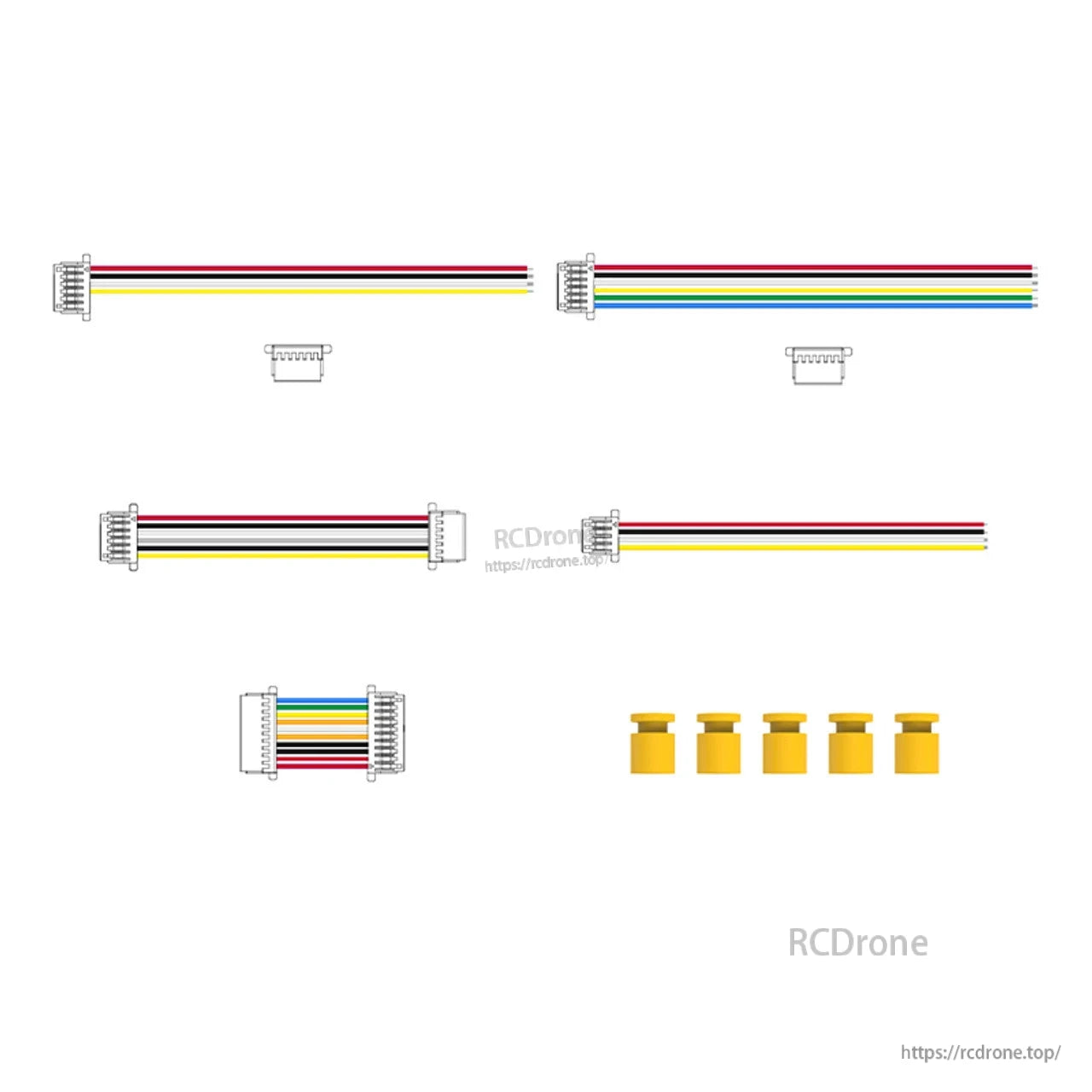

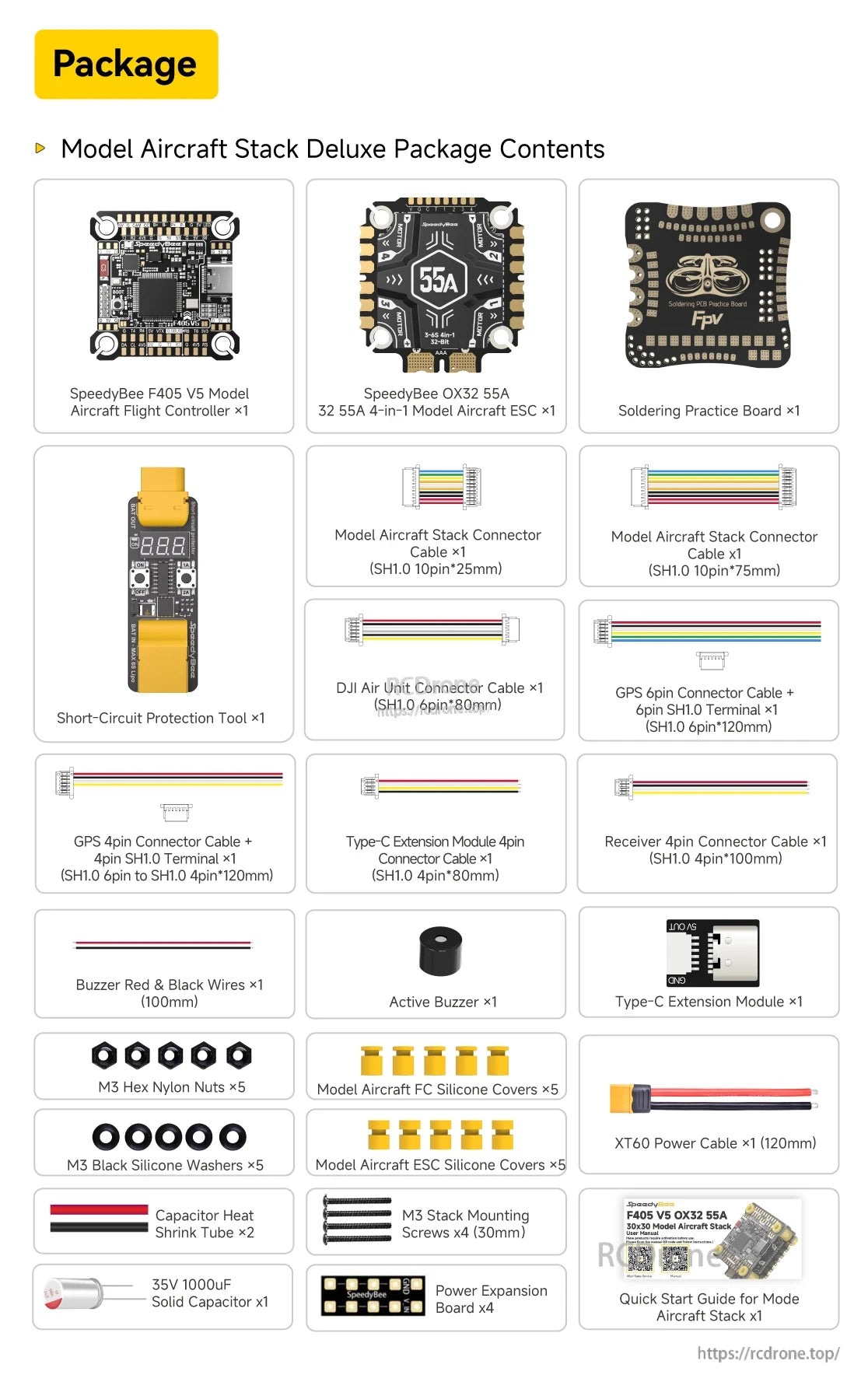

SpeedBee F405 V5 모델 항공기 비행 컨트롤러, 32x32mm, 55A. 패키지에는 항공기 스택 커넥터, 케이블, 납땜 연습 보드, ESC, GPS bpin 커넥터, 단자, 단락 보호 도구, Type-C 연장 모듈, 수신기 커넥터, 부저, 전선, 액티브 부저, XT60 전원 케이블, M3 헥사 나일론 너트, 실리콘 커버, 나사 및 빠른 시작 가이드가 포함되어 있습니다.

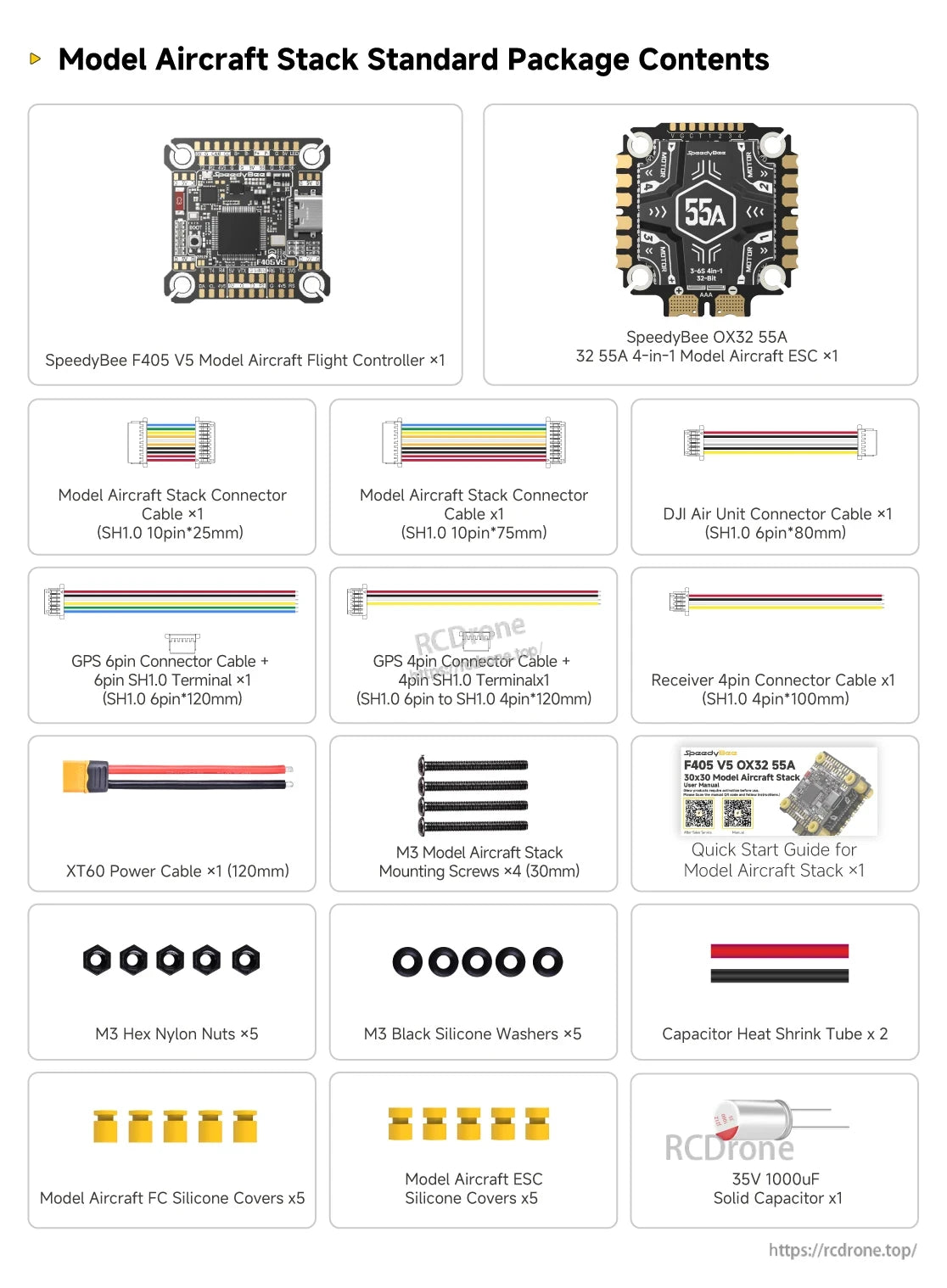

모델 항공기 스택 표준 패키지에는 F405 V5 모델 항공기 비행 컨트롤러, 32-55A 스피디 비 모터, ESC, 커넥터, 케이블, DJI 공중 유닛, GPS 모듈, 수신기 및 액세서리가 포함됩니다. 빠른 시작 가이드가 포함되어 있습니다. 부품 목록: XT60 전원 케이블, 나사, 너트, 와셔, 커패시터, 열 수축 튜브.

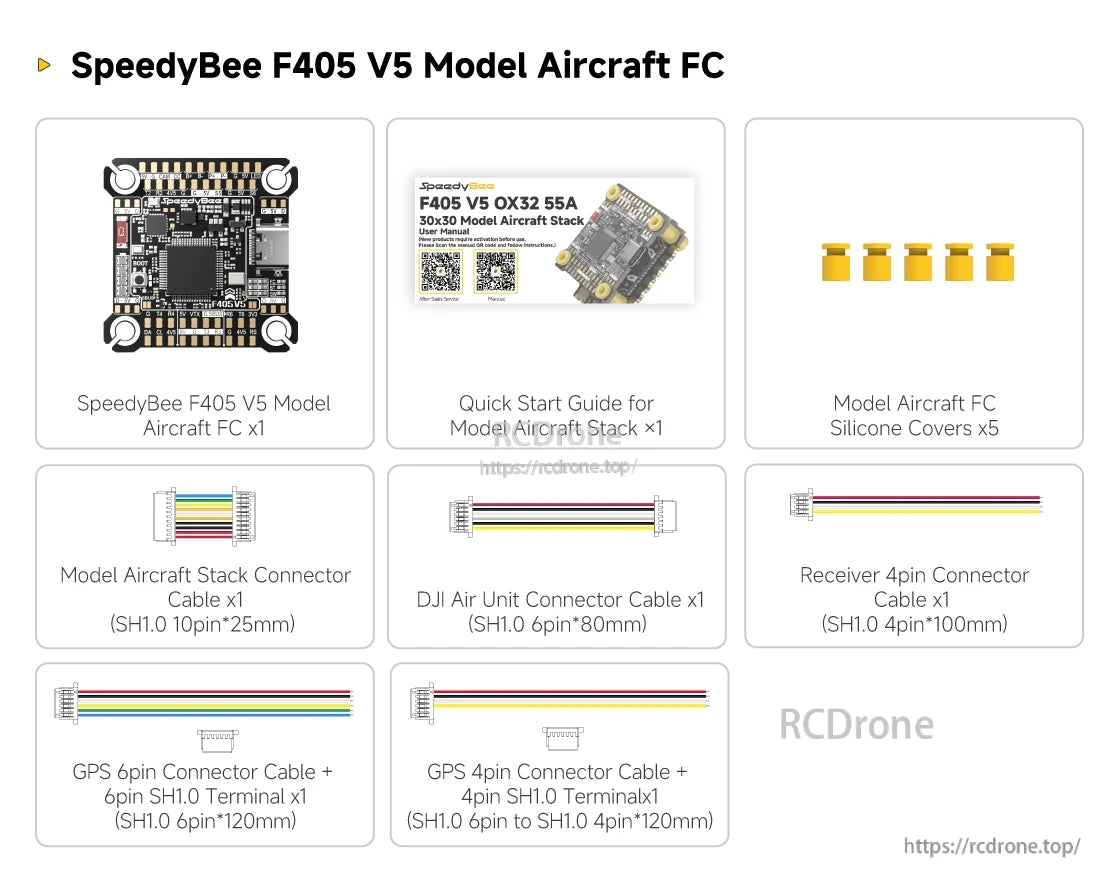

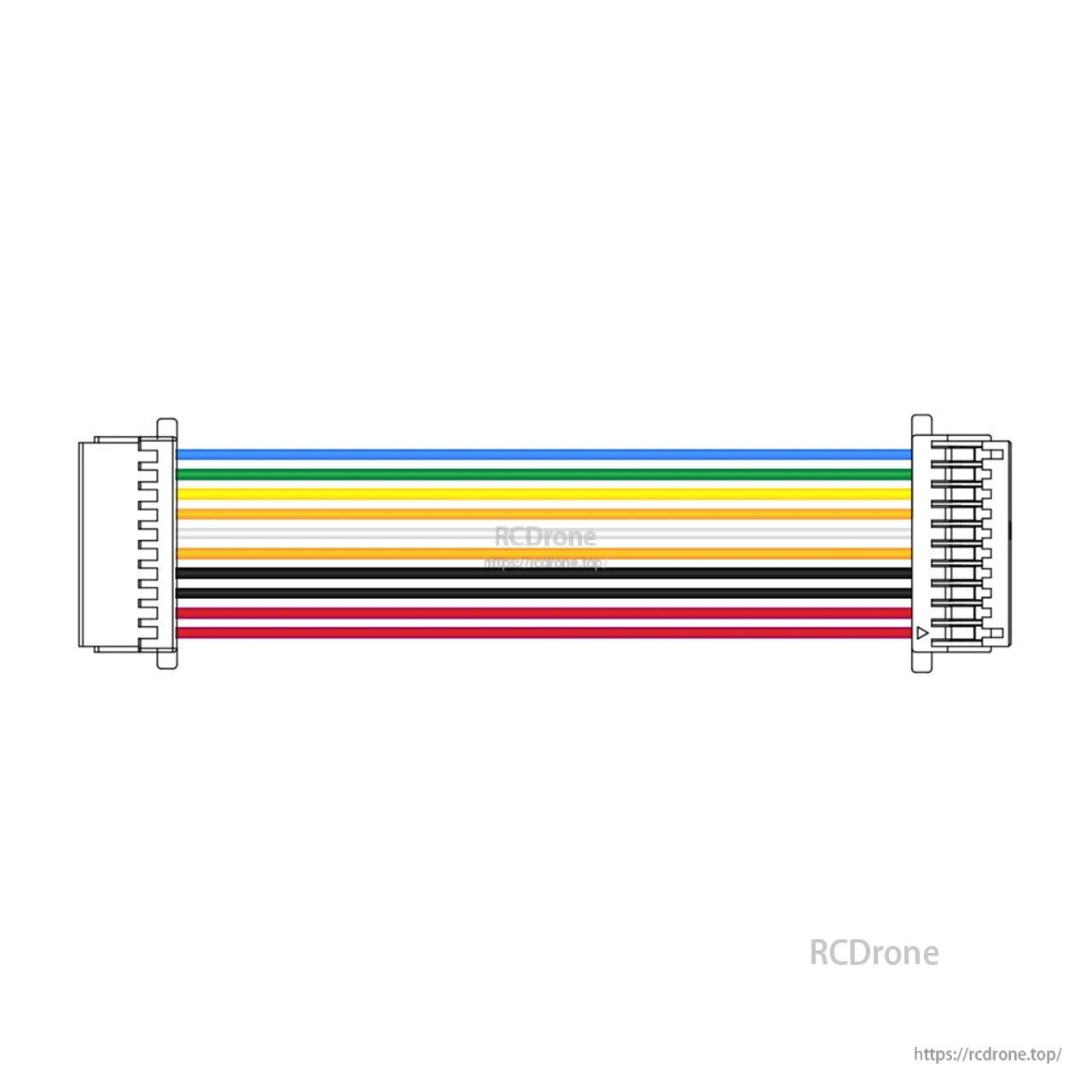

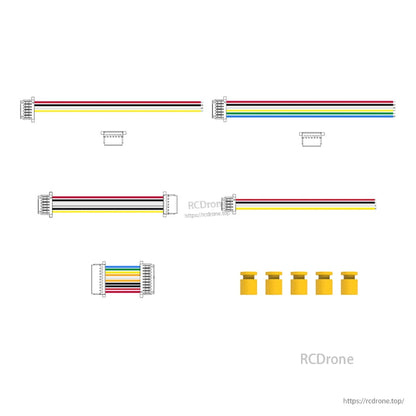

스피디비 F405 V5 모델 항공기용 시작 가이드. 실리콘 커버, 스택 커넥터 수신기 아핀 케이블, DJI 공중 유닛 커넥터 케이블 및 GPS 단자가 포함되어 있습니다. SHI.O 25mm, 8mm 및 100mm 핀을 다룹니다. 모델 항공기를 빠르게 비행하고자 하는 초보자에게 완벽합니다.

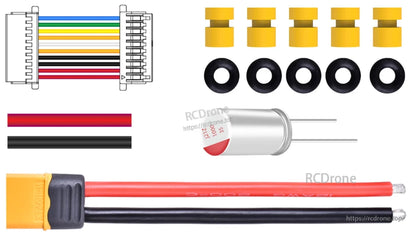

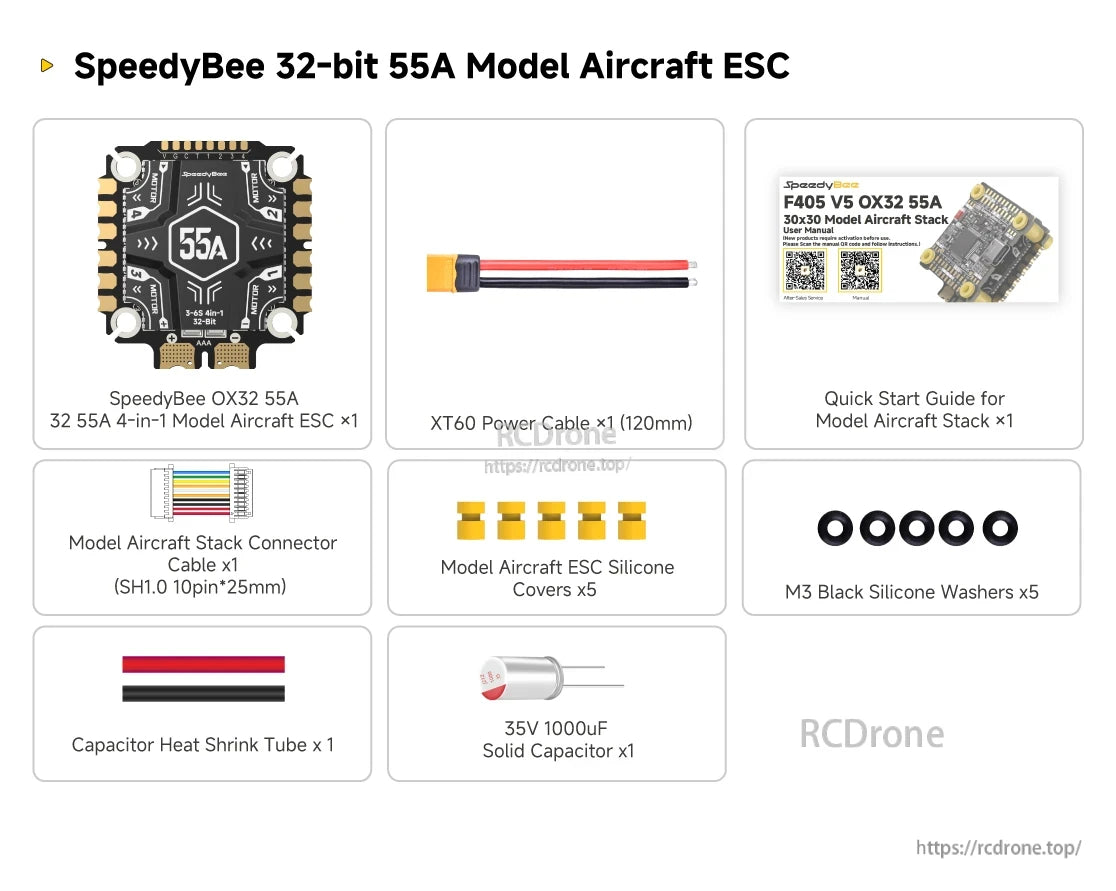

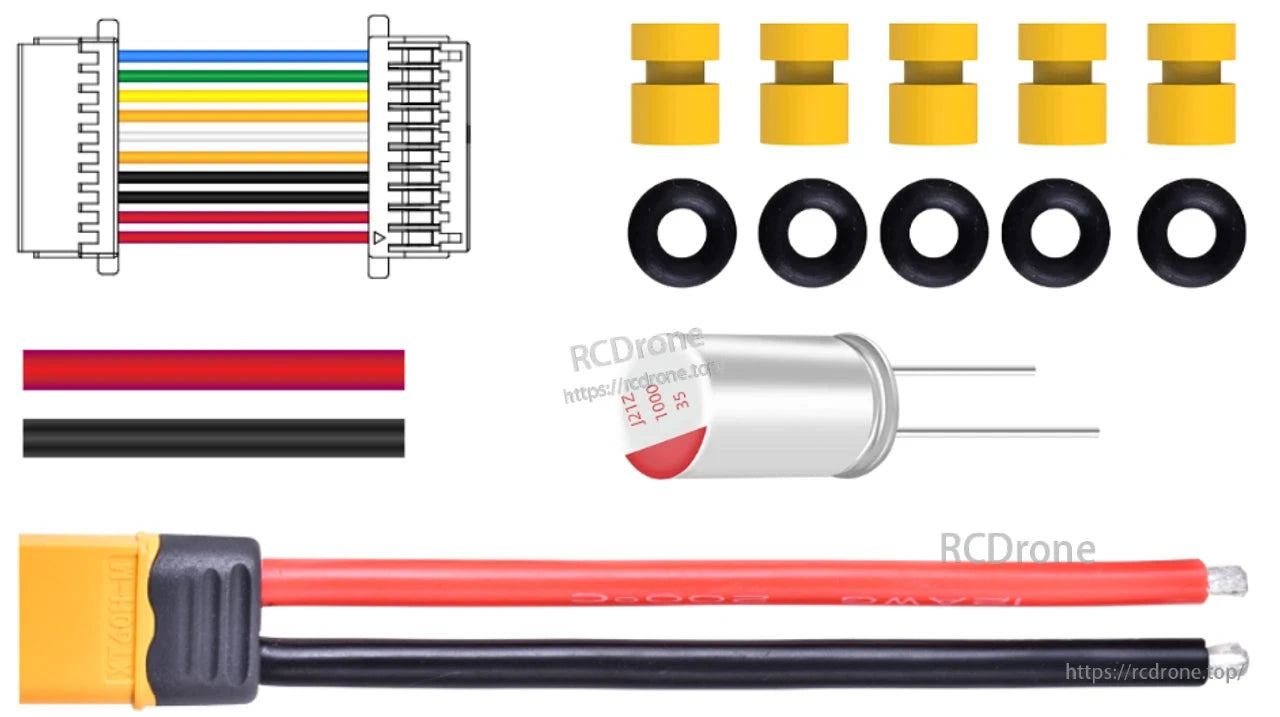

스피디비 32비트 ESC 모델 항공기 키트에는 F405 V5 OX32 55A, 30x30 스택, 빠른 시작 가이드 및 XT60 전원 케이블, 실리콘 커버, M3 검은색 와셔, 열 수축 튜브가 있는 커패시터와 같은 액세서리가 포함됩니다.
