BrotherHobby Returner 3-6S 8비트 BLHeli_S 55A 4-in-1 ESC V1, DSHOT300/600, 30.5x30.5mm
BrotherHobby Returner 3-6S 8비트 BLHeli_S 55A 4-in-1 ESC V1, DSHOT300/600, 30.5x30.5mm
BrotherHobby
픽업 사용 가능 여부를 로드할 수 없습니다.
개요
BrotherHobby Returner 3-6S 8Bit BLHeli_S 55A (4-in-1) ESC V1은 멀티로터 전원 시스템을 위한 4채널 전자 속도 조절기입니다. 이 제품은 2세대 BLHeli_S 기본 펌웨어를 사용하며, 빠른 반응과 강력한 간섭 방지 성능을 위해 DSHOT 300/600 디지털 스로틀을 지원합니다.
주요 특징
- 2세대 BLHeli_S 네이티브 펌웨어; DSHOT 300/600 지원
- 2OZ 구리 두께의 6층 PCB 설계
- 6288 드라이버 칩이 포함된 8비트 메인 제어 칩
- TVS 과도 억제 다이오드
- 1500uF/35V 고주파 저저항 필터링 커패시터
- 수입 SMT 필터 커패시터
- 24 고출력 MOSFET 설계
- 전류 감지기 / 전류계 지원
- 더 쉬운 배선을 위한 독립적인 솔더 패드
사양
| 제품 | 3-6S 8비트 55A (4IN1) ESC V1 |
| 대상 펌웨어 | 3-6S 8비트 55A (4IN1) ESC V1_REV16.7 |
| 연속 전류 | 55A*4 |
| 최대 전류 | 60A(10S) |
| TVS | 예 |
| 외부 커패시터 | 1500uF/35V 고주파 저저항 커패시터 |
| ESC 프로토콜 | DSHOT 300/600 |
| 입력 전력 | 3S-6S |
| 출력 전압 | VBAT |
| 전류계 | 예 |
| 장착 패턴 | 30.5x30.5mm (구멍 직경 4mm) |
| 치수 | 50mmx44mmx6mm |
| 무게 | 13.1g |
인터페이스 정의
- GND: 접지선은 전원 공급 장치의 음극입니다.
- VCC: 배터리 전압 감지 신호 출력 인터페이스; 비행 컨트롤러 배터리 전압 감지 포트에 연결; 출력 사양은 배터리 전압입니다.
- M1: 스로틀 신호 입력, No.1 ESC에 해당합니다.
- M2: 스로틀 신호 입력, No.2 ESC에 해당합니다.
- M3: 스로틀 신호 입력, No.3 ESC에 해당합니다.
- M4: 스로틀 신호 입력, No.4 ESC
- CUR: 현재 감지 신호 출력 인터페이스; 비행 컨트롤러 전류 감지 포트에 연결
- NC: 정의된 핀이 없음, 입력/출력 없음
포함된 항목
- 3-6S 8Bit 55A (4IN1) ESC V1 전자 속도 조절기 x1
- M3*8mm 실리콘 케이스 x5
- XT60 전원선 x1
- SH 1.0mm 8핀 15mm 평면 케이블 x1
- 1500uF/35V 고주파 저항 커패시터 x1
배선 안내 또는 호환성 질문이 있는 경우, 지원팀에 문의하십시오 https://rcdrone.top/ 또는 이메일 support@rcdrone.top.
세부정보
BrotherHobby Returner V1 4-in-1 ESC는 3–6S 입력 및 55A 출력을 위해 라벨이 붙어 있으며, DShot과 같은 디지털 스로틀 프로토콜을 위한 8비트 BLHeli_S 설정을 갖추고 있습니다.
2oz 구리 두께의 6층 PCB는 고출력 드론 전자 장치의 전류 처리 능력을 향상시키기 위해 제작되었습니다.
리턴너 55A 4-in-1 ESC는 안정적인 작동을 위해 8비트 메인 제어 칩과 6288 드라이버 칩을 사용합니다.
리턴너 4-in-1 ESC는 TVS 과도 억제 다이오드와 1500uF/35V 고주파 필터링 커패시터를 사용하여 공급 전압을 부드럽게 하고 고주파 노이즈를 줄이는 데 도움을 줍니다.

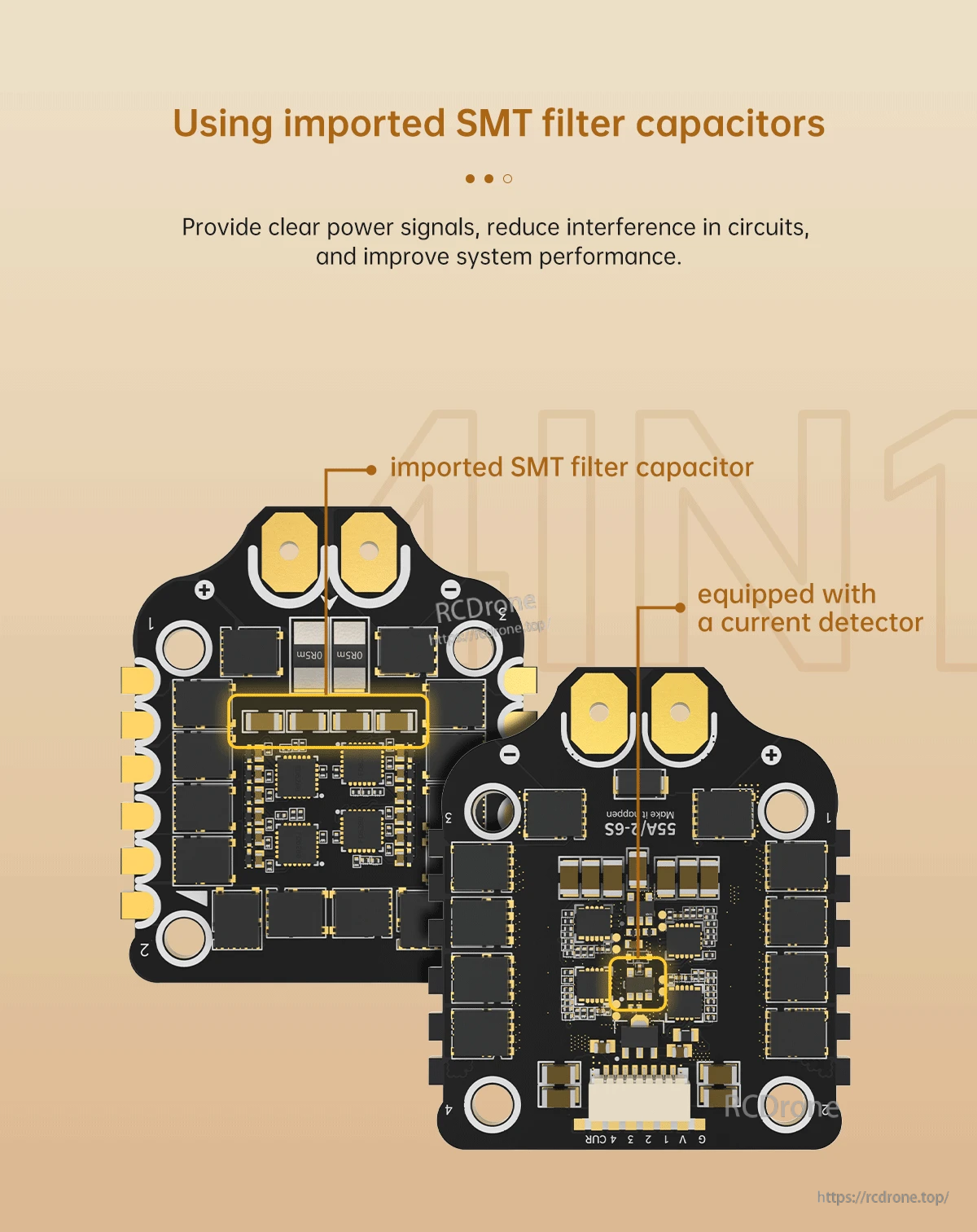

브라더하비 리턴너 55A 4-in-1 ESC는 SMT 필터 커패시터와 전류 감지기를 사용하여 더 깨끗하고 안정적인 전력을 제공합니다.
브라더하비 리턴너 4-in-1 ESC는 깨끗한 쿼드 빌드를 위해 컴팩트한 보드 디자인의 24-MOSFET 레이아웃을 사용합니다.
내장된 전류 감지기는 전류 제한 설정을 지원하여 급가속 시 모터를 과부하로부터 보호하는 데 도움을 줍니다.
브라더하비 리턴너 55A 4-in-1 ESC V1은 명확하게 표시된 모터 패드와 GND, 배터리 전압, ESC 신호 및 전류 패드를 사용하여 간단한 배선을 제공합니다.
3–6S 55A 4-in-1 ESC V1은 DSHOT300/600 지원, 30.5×30.5mm 장착, 그리고 배선을 위한 라벨이 붙은 커넥터 핀 배치를 나열합니다.
