BrotherHobby Avenger 5215 V5 모터 (CW) 245KV/335KV/415KV, 8-12S용, 폴딩 프로펠러 커넥터
BrotherHobby Avenger 5215 V5 모터 (CW) 245KV/335KV/415KV, 8-12S용, 폴딩 프로펠러 커넥터
BrotherHobby
픽업 사용 가능 여부를 로드할 수 없습니다.
개요
BrotherHobby Avenger 5215 V5 모터 (CW)는 245KV / 335KV / 415KV 옵션으로 제공되는 브러시리스 모터 시리즈입니다. 이 모터는 8–12S LiPo 작동을 위해 지정되어 있으며(설정에 따라 다름) 편리한 설치 및 휴대를 위해 접이식 프로펠러 커넥터 시스템을 사용합니다.
주요 특징
- 접이식 패들/프로펠러 장착 시스템
- 베이스 케이싱 및 벨 캡: Al 7075
- 샤프트 재질: SUS420 (기능 다이어그램에 참조된 열처리 강 샤프트)
- 로터 자석: N52H 아크 자석
- 구성: 12N14P
- 전선: 16# 길이 90cm
- 프리미엄 고정밀 베어링 (베어링 크기는 사양에 기재됨)
사양
| 모델 | Avenger 5215 V5 |
| KV 옵션 | 245KV / 335KV / 415KV |
| 구성 | 12N14P |
| 스테이터 높이 | 15mm |
| 스테이터 치수 (mm) | 52.80 |
| 모터 치수 (mm) | Φ59.8 x 57.9 |
| 프로펠러 어댑터 샤프트 나사 | M5 |
| 샤프트 | SUS420 |
| 볼트 패턴 | M4 (25 x 25mm); M4 (30 x 30mm) |
| 베어링 | 16 x 8 x 5 |
| 로터 | N52H 아크 자석 |
| 전선 | 16#; 90cm 길이 |
| 동적 균형 요구 사항 기준 | <= 3mg |
| 절연 저항 | >= 0.5MΩ |
| 코일 테스트 | 합격 |
| 프로펠러 커넥터 | 프로펠러 커넥터-35 x 6.1 |
버전별 전기 데이터 (테스트 보고서 기준)
| KV | 셀 수 (LiPo) | 무게 포함케이블 (g) | 내부 저항 (mΩ) | 대기 전류@10V (A) | 최대 전류 (A) | 최대 전력 (W) | ESC (테스트) | 프로펠러 (테스트) |
|---|---|---|---|---|---|---|---|---|
| 245 | 12S | 339.50 | 115.30 | 0.85A/10V | 56.80 | 2862.72 | 12S 60A | 접이식 15558 트라이블레이드 |
| 335 | 8S | 345.60 | 76.50 | 1.26A/10V | 75.70 | 2543.52 | 8S 80A | 접이식 1865 트라이블레이드 |
| 415 | 8S | 335.80 | 70.80 | 1.62A/10V | 76.90 | 2583.84 | 8S 80A | 폴딩 1660 트라이블레이드 |
일반 사양 (페이지 목록)
| 베이스 케이싱 | Al 7075 |
| 벨 캡 | Al 7075 |
| 셀 수 (LiPo) | 8-12S |
| 무게 | 339g |
100% 스로틀에서의 테스트 스냅샷 (성능 카드에서)
- 245KV (폴딩 15558 트라이블레이드): 전압 50.4V; 최대 전류 56.8A; RPM 9230 RPM; 최대 출력 2862.7W; 효율 2.93; 최대 추력 8387g; 100% 스로틀에서 2분 동안 작동 후 101°C (주변 온도 26°C).
- 335KV (폴딩 1865 트라이블레이드): 전압 33.6V; 최대 전류 75.7A; RPM 7981 RPM; 최대 출력 2543.5W; 효율 3.5; 최대 추력 8902g; 100% 스로틀에서 2분 동안 작동 후 97°C (주변 온도 26°C).
- 415KV (폴딩 1660 트라이블레이드): 전압 33.6V; 최대 전류 76.9A; RPM 10185 RPM; 최대 출력 2583.8W; 효율 3.34; 최대 추력 8630g; 100% 스로틀에서 2분 동안 작동 후 85°C (주변 온도 26°C).
보고서에서의 주의 사항: 온도는 100% 스로틀에서 2분 동안 작동할 때 모터 내부 구리선의 온도를 나타냅니다; 벤치 데이터는 참고용입니다.
포함된 내용
패키지 내용은 선택한 접이식 프로펠러 키트에 따라 다릅니다:
- 삼날 접이식 프로펠러 패킹 목록: 모터; 접이식 프로펠러; 프로펠러 커넥터; 나사; 스페이서; 플랜지 너트; 외부 나사 원통형 홈; 스프링
- 이날 접이식 프로펠러 패킹 목록: 모터; 접이식 프로펠러; 프로펠러 커넥터; 나사; 스페이서; 플랜지 너트; 외부 나사 원통형 홈
정확한 패키지 확인(이날 대 삼날, CW 대 CCW)에 대한 도움이 필요하시면 고객 서비스에 문의하십시오 support@rcdrone.top or https://rcdrone.top/.
응용 프로그램
- 접이식 프로펠러를 사용하는 멀티로터 UAV 플랫폼
- 더 높은 모터당 추력이 필요한 중량 이송 빌드(테스트 카드에 따르면 설정에 따라 단일 모터의 최대 인장력은 8.9kg까지 가능)
세부사항

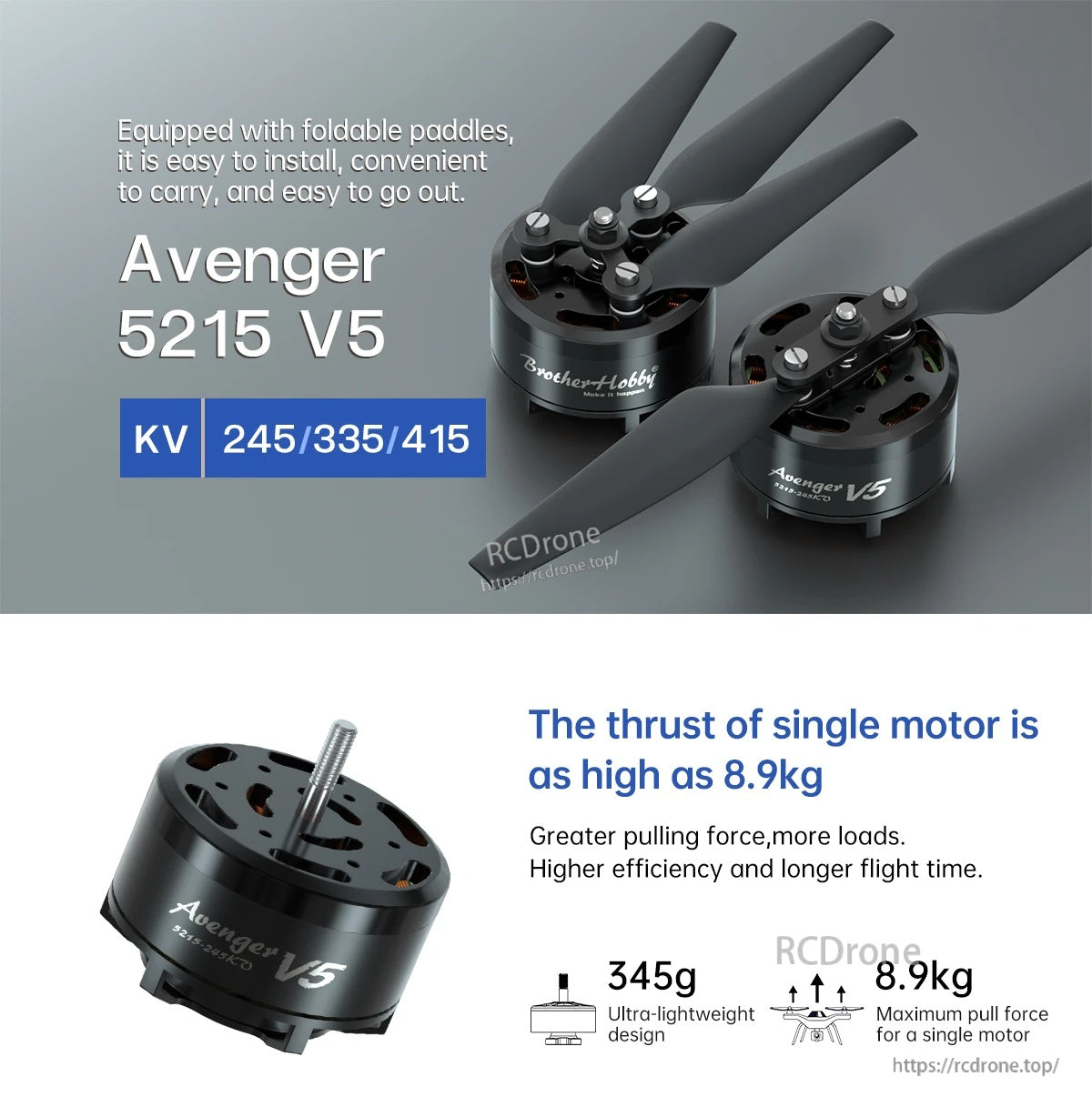

BrotherHobby Avenger 5215 V5 모터는 접이식 프로펠러와 함께 제공되며, KV 옵션은 245/335/415로, 단일 모터의 추력은 최대 8.9kg로 명시되어 있습니다.
Avenger V5 5215 모터 테스트 결과는 245KV, 335KV 및 415KV 설정에 대한 최대 추력, 전압, RPM, 전류, 전력, 효율성 및 온도를 나열합니다.

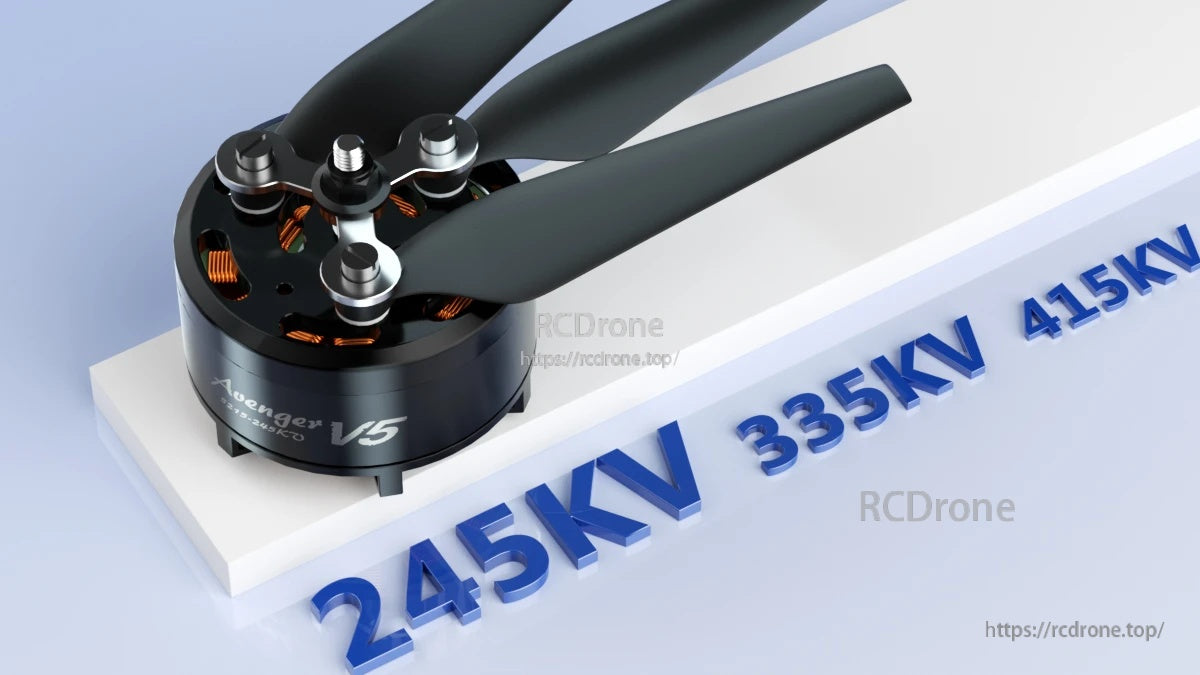

BrotherHobby Avenger 5215 V5 모터는 다양한 프로펠러 및 빌드 설정에 맞춰 245KV, 335KV 및 415KV 옵션으로 제공됩니다.

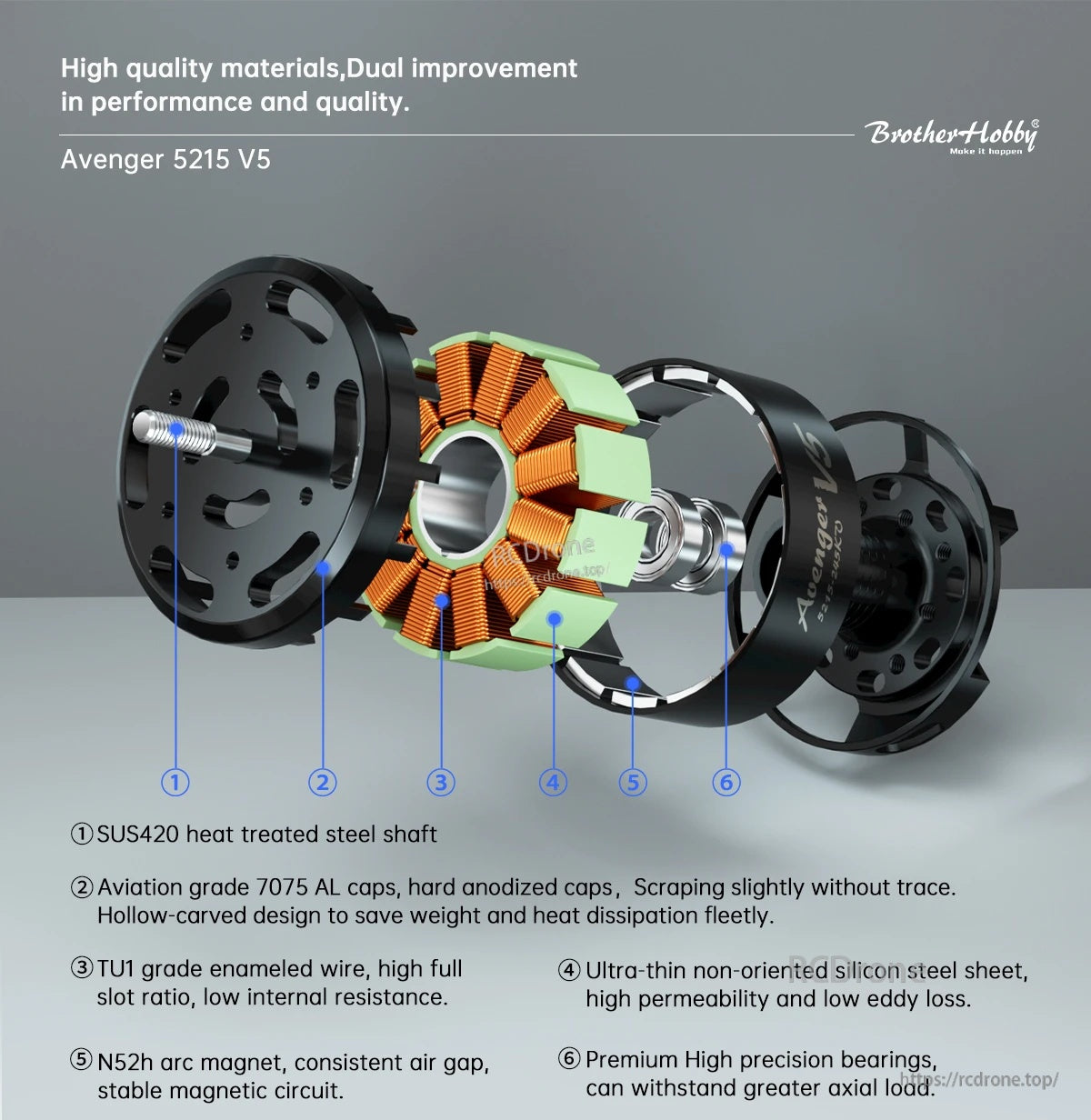

BrotherHobby Avenger 5215 V5 모터는 SUS420 강철 샤프트, 7075 알루미늄 캡, N52 아크 자석 및 고정밀 베어링을 사용합니다.

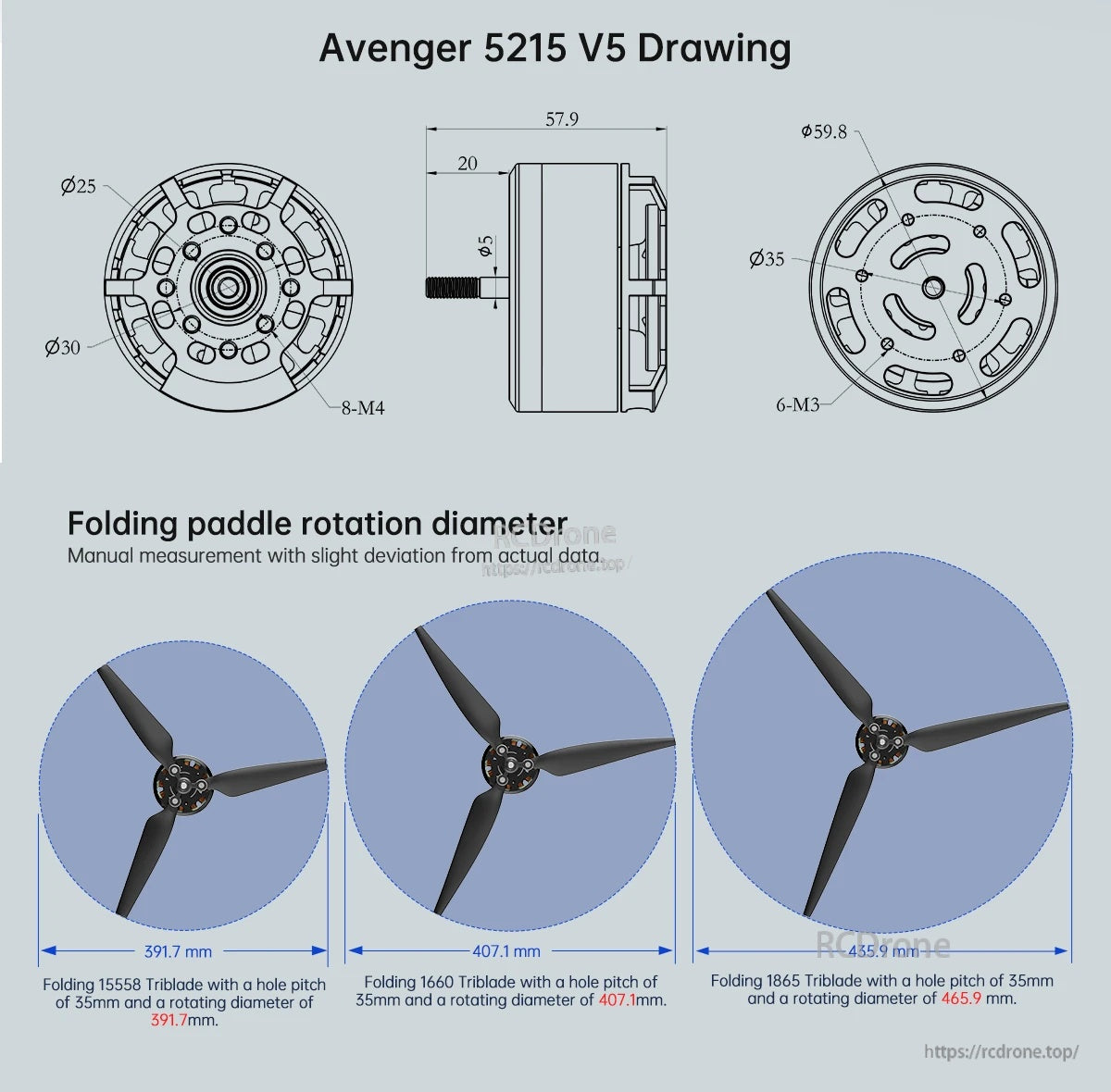

Avenger 5215 V5 모터 도면 목록 주요 치수, 볼트 패턴(8-M4 및 6-M3), 및 접이식 프로펠러 회전 직경은 391.7mm에서 465.9mm까지 설정 점검을 위해 제공됩니다.
Avenger 5215 V5 모터 설정은 플랜지 너트, 스페이서 및 프로펠러 커넥터를 사용하여 접이식 트리블레이드 프로펠러를 안전하게 장착합니다.

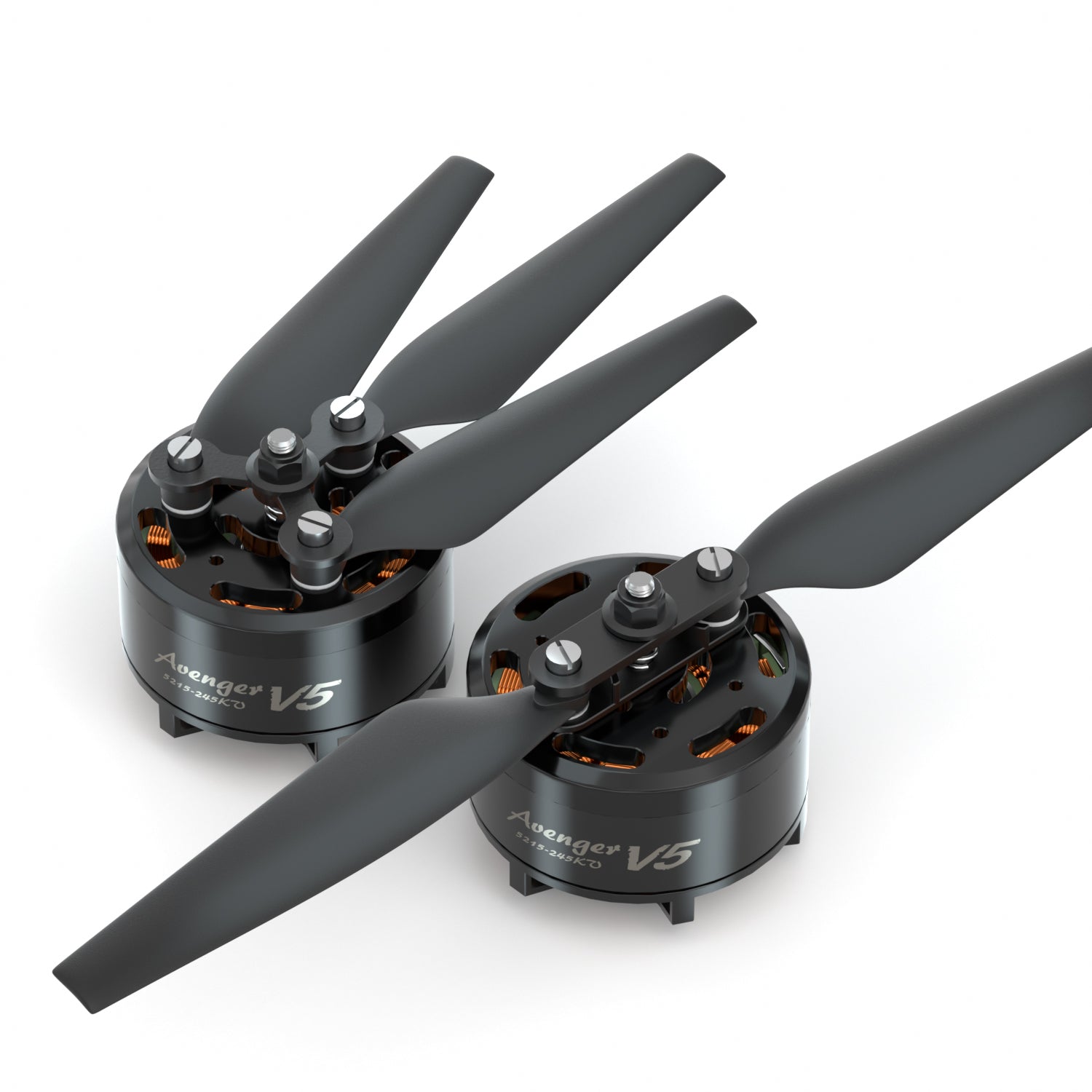

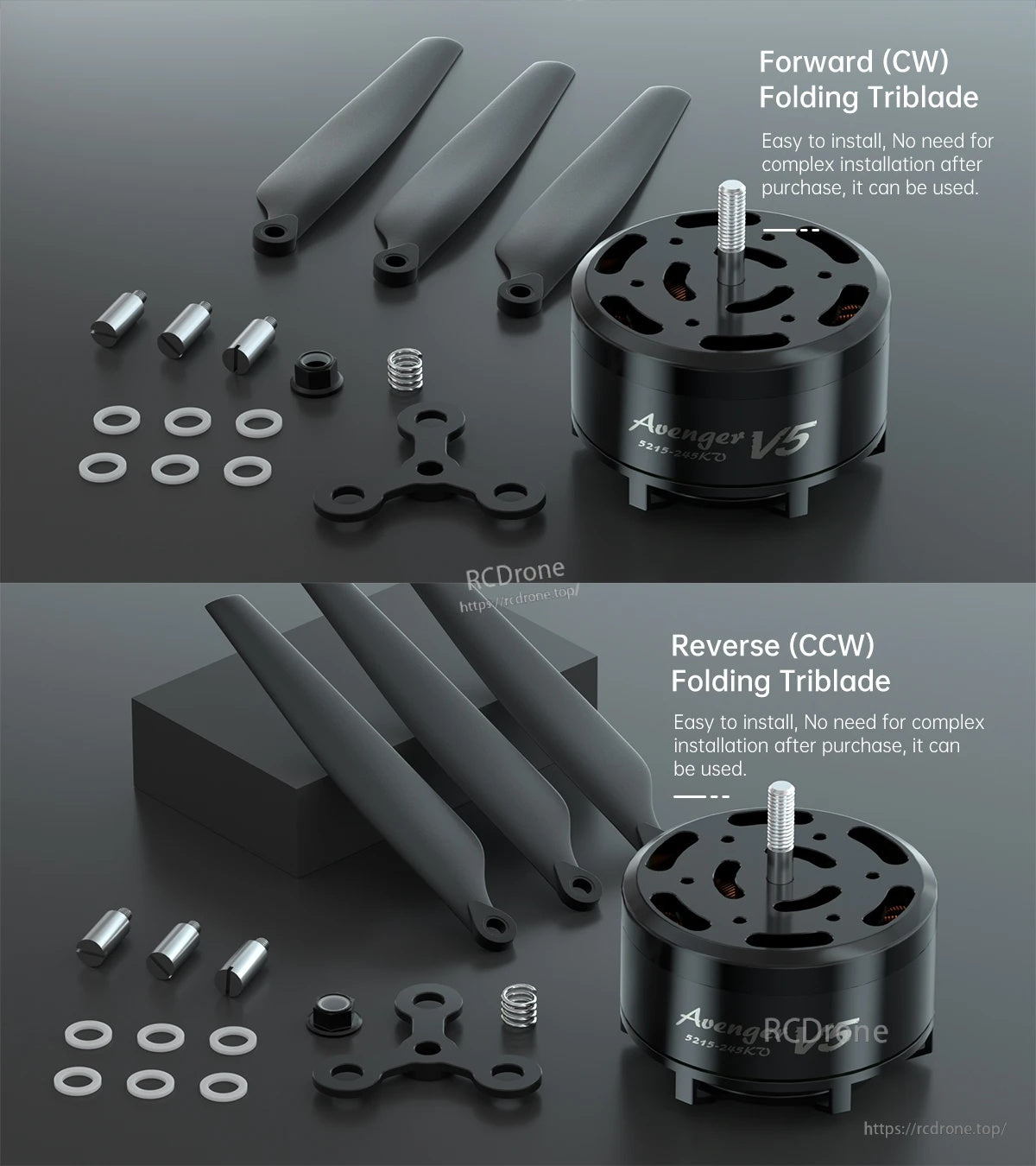

BrotherHobby Avenger V5 모터는 CW 및 CCW 접이식 트리블레이드 프로펠러 세트와 기본 장착 하드웨어가 함께 제공되어 빠른 설치가 가능합니다.
접이식 프로펠러 패키지에는 모터와 프로펠러 블레이드, 커넥터 하드웨어, 나사, 스페이서, 플랜지 너트 및 스프링이 포함됩니다.

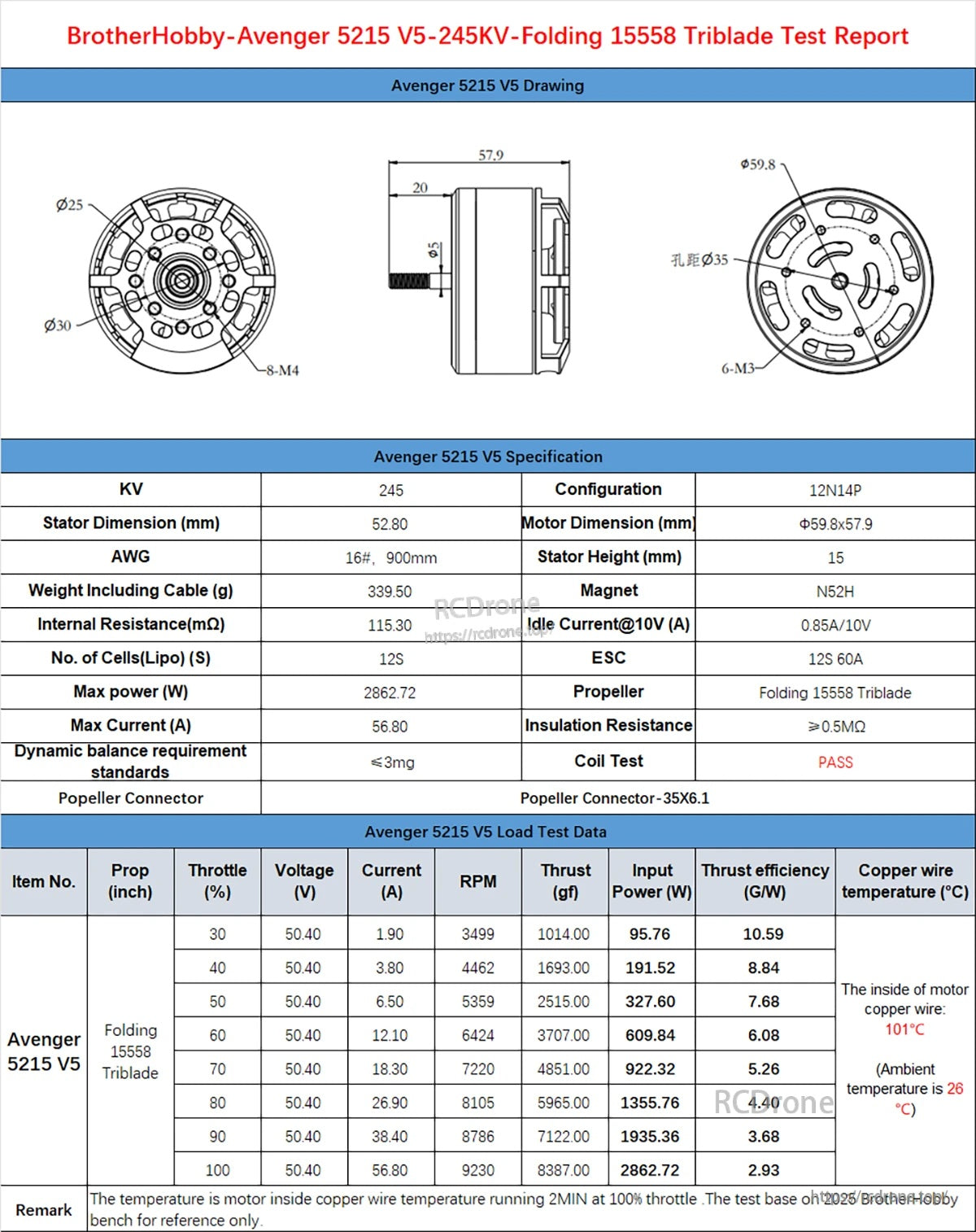

Avenger 5215 V5 245KV 모터 시트에는 12N14P 치수와 Folding 15558 트리블레이드 프로펠러로 50.4V 부하 테스트가 포함됩니다.
BrotherHobby Avenger 5215 V5는 335KV 사양, 상세 치수 및 Folding 1865 트리블레이드 프로펠러와 함께 제공되는 추력/효율성 테스트 데이터를 포함합니다.
상세정보
BrotherHobby Avenger 5215 V5 모터는 KV 옵션(245/335/415)을 제공하며, 345g 설계로 최대 8.9kg 단일 모터 추력을 지원합니다.

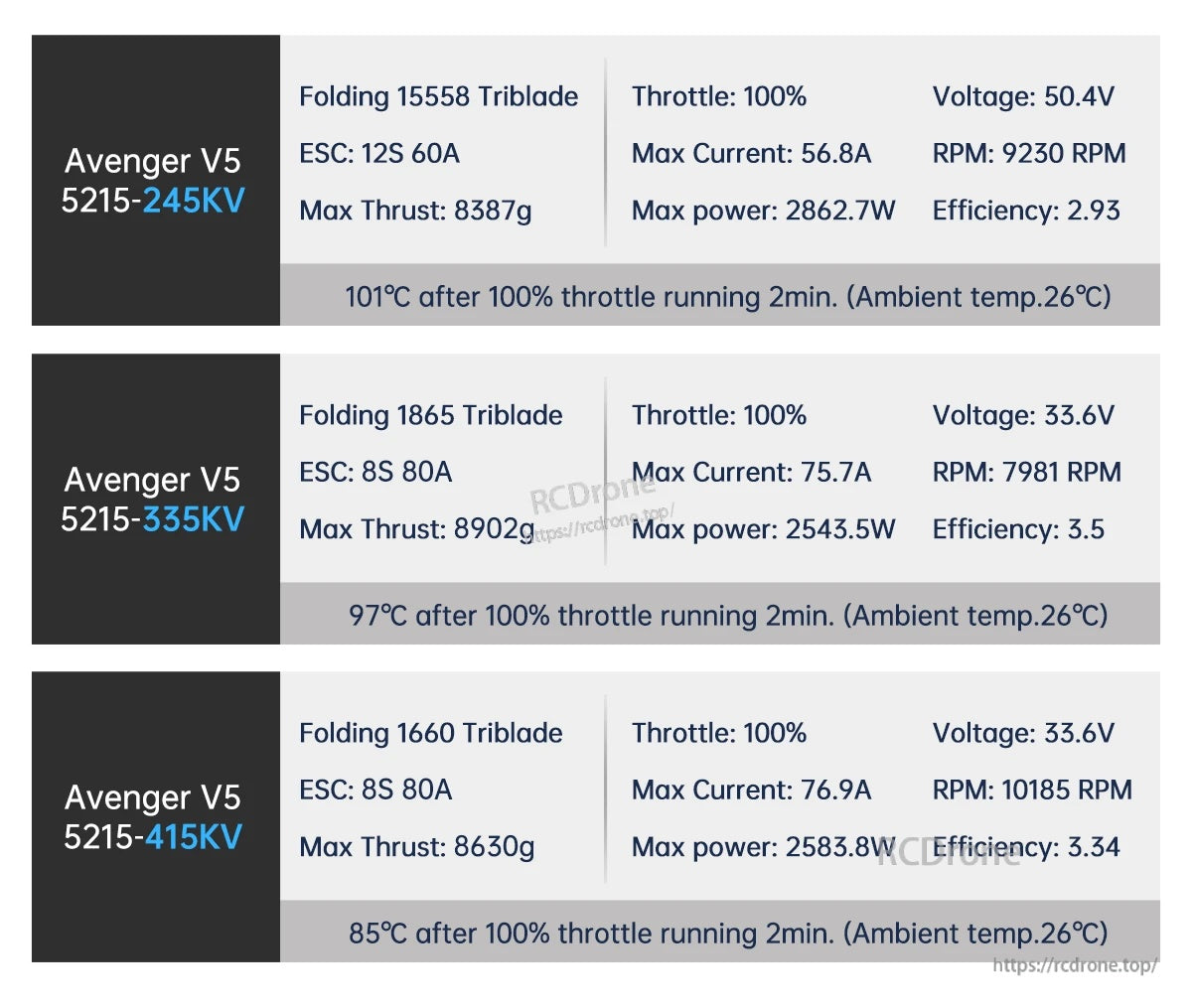

Avenger 5215 V5 모터 테스트 데이터는 245KV, 335KV 및 415KV 변형의 추력, RPM, 전류 및 온도 결과를 전체 스로틀에서 비교합니다.

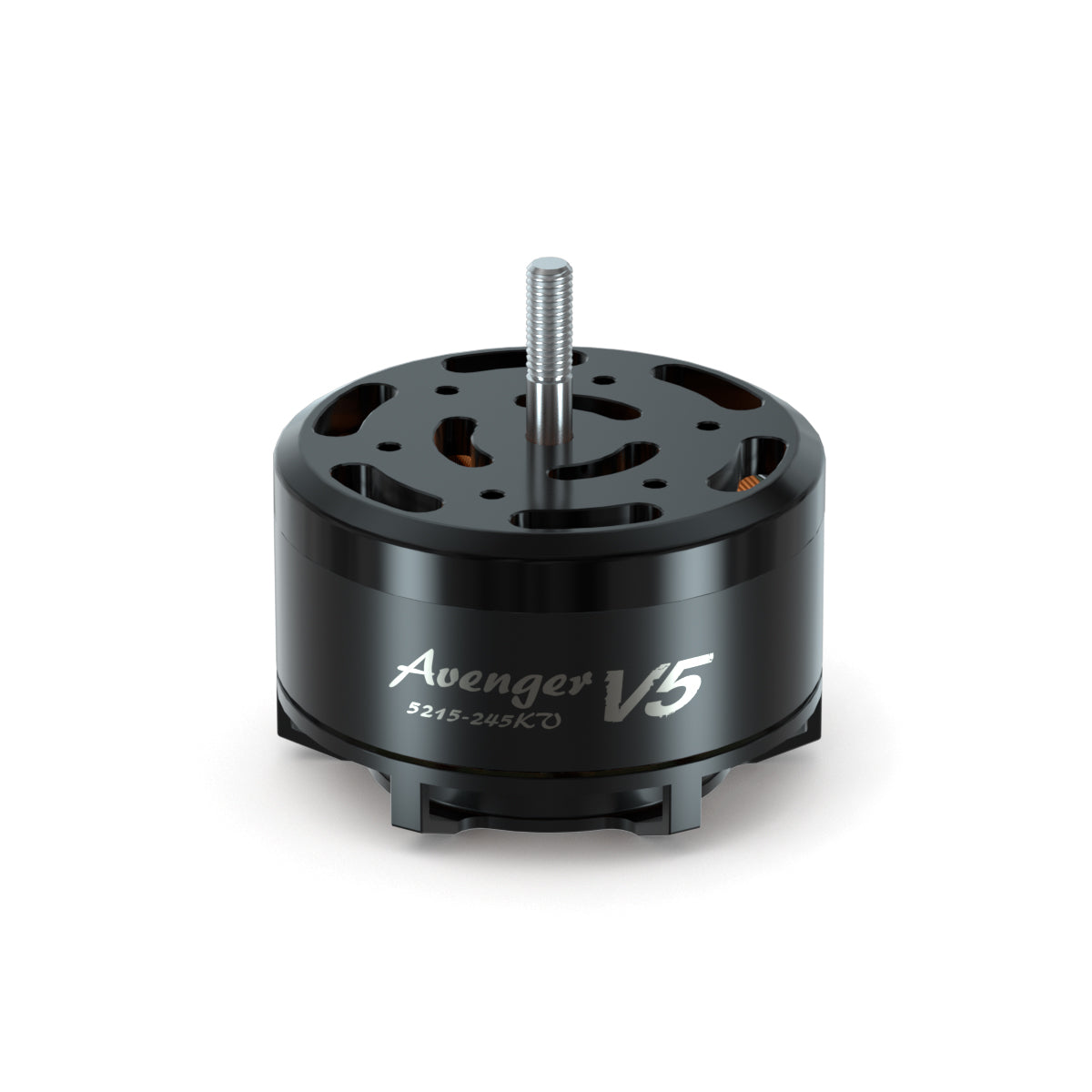

BrotherHobby Avenger 5215 V5 모터는 프로펠러 및 전원 설정에 맞춰 245KV, 335KV 및 415KV 버전으로 제공됩니다.

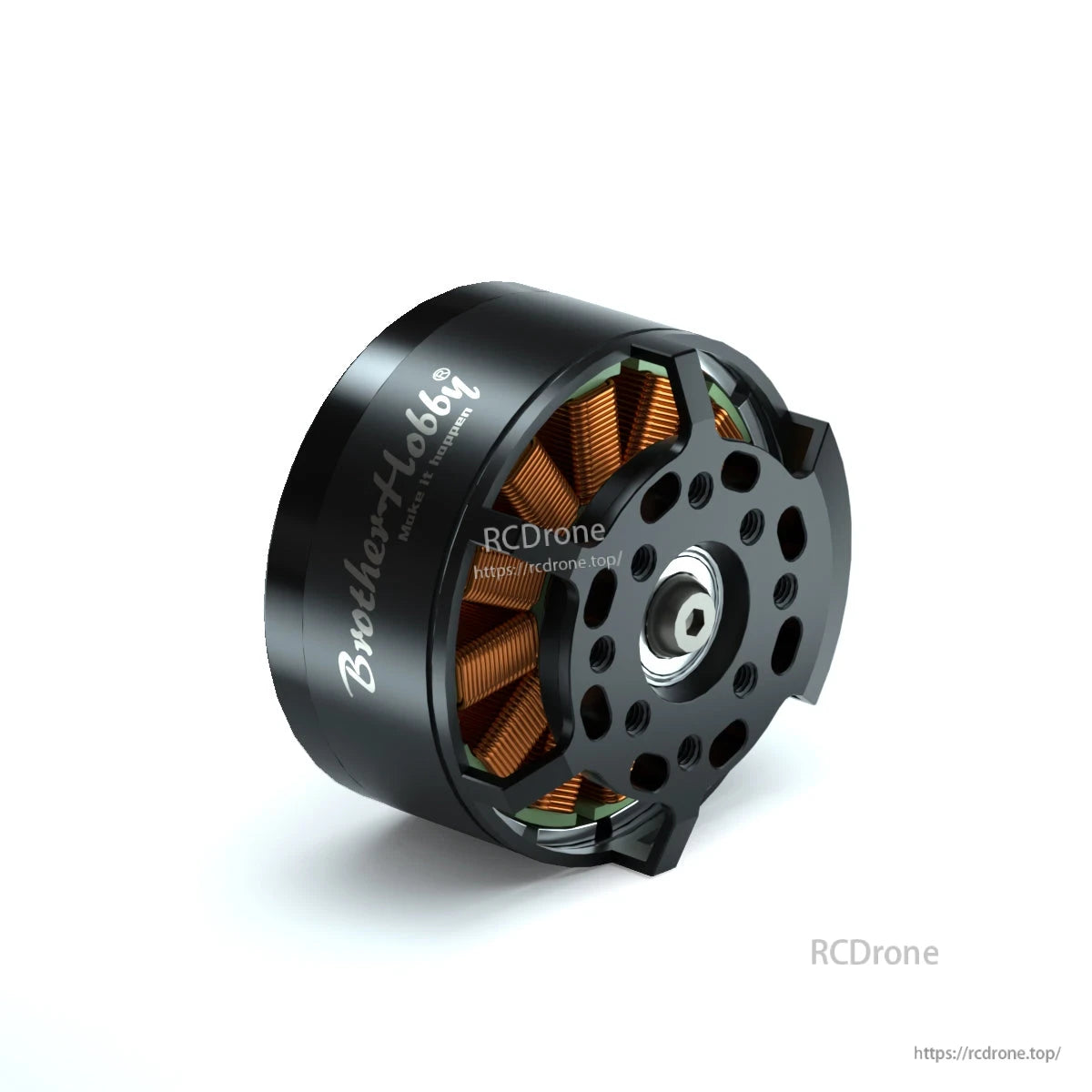

Avenger 5215 V5 모터는 SUS420 강철 샤프트, 7075 알루미늄 캡, N52H 아크 자석 및 고정밀 베어링을 사용하여 제작되었습니다.
BrotherHobby Avenger 5215 V5 모터 도면은 주요 치수 및 장착 패턴(6×M3 및 8×M4)과 1555, 1660 및 1865 트리블레이드의 접이식 프로펠러 회전 직경을 나열합니다.

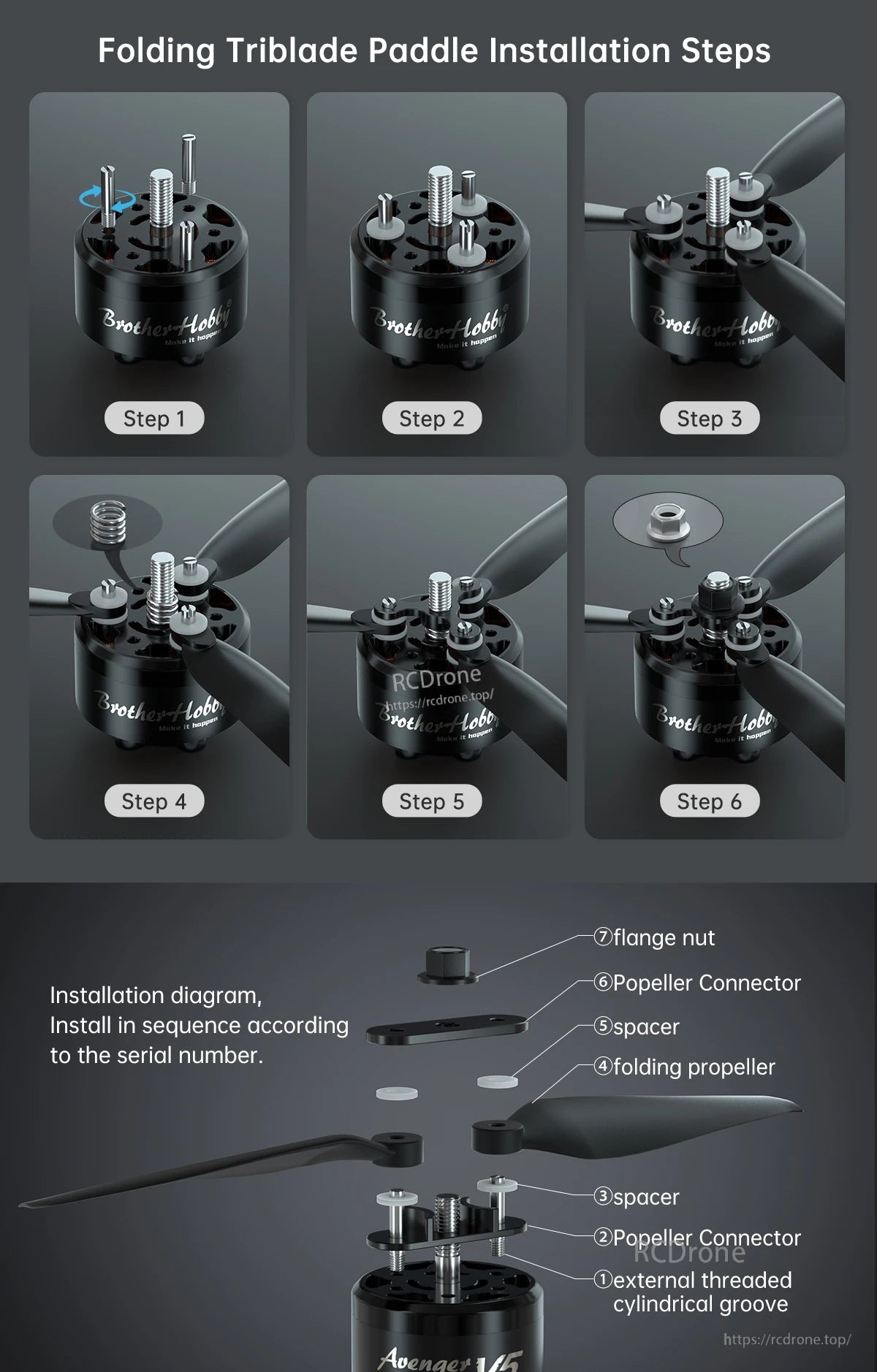

단계별 접이식 삼날 프로펠러 설치 다이어그램은 모터 샤프트에 있는 플랜지 너트, 스페이서 및 프로펠러 커넥터의 순서를 보여줍니다.

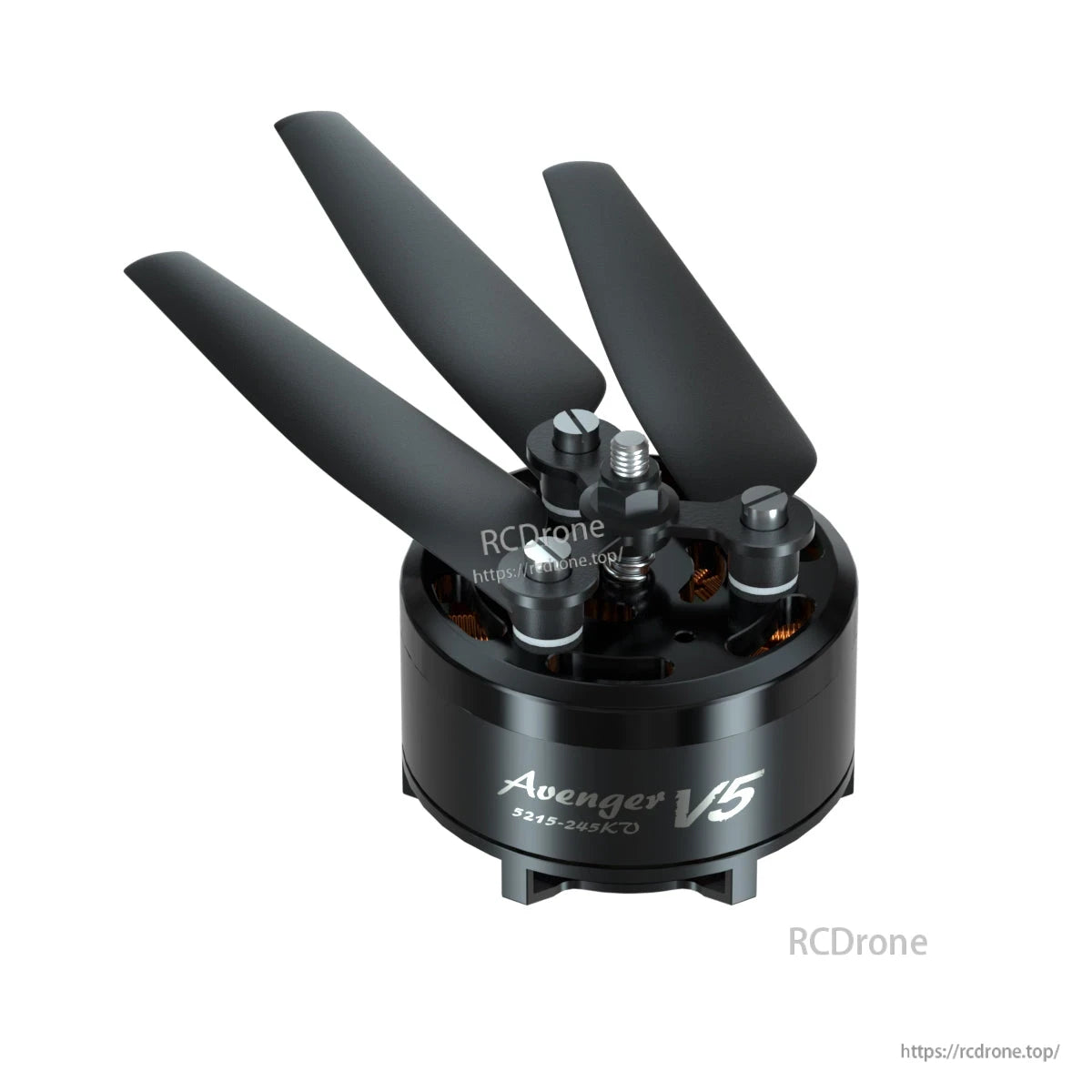

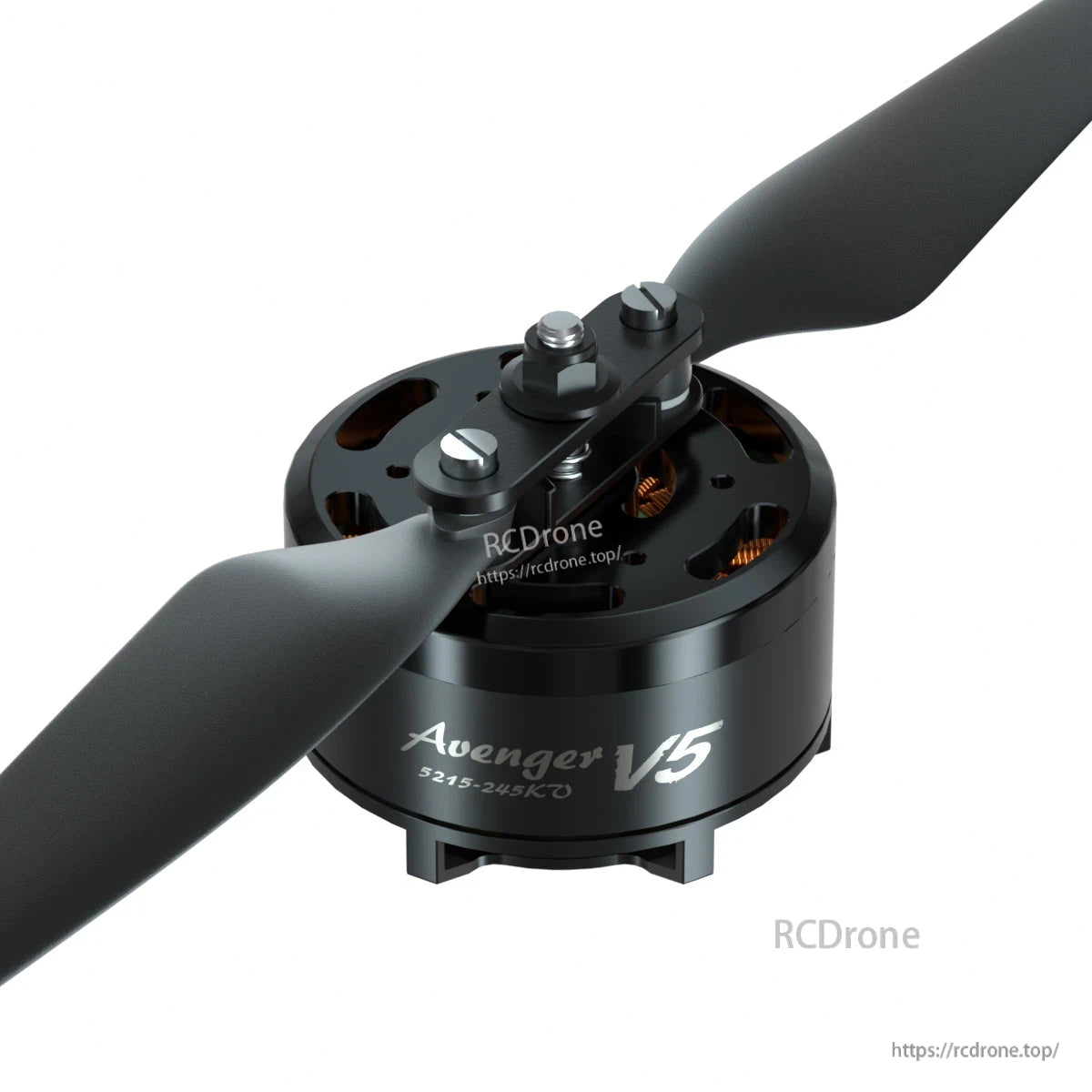

Avenger V5 모터는 조립을 위한 나사, 와셔 및 허브 부품과 함께 시계 방향(CW) 및 반시계 방향(CCW) 접이식 삼날 블레이드와 짝을 이룹니다.

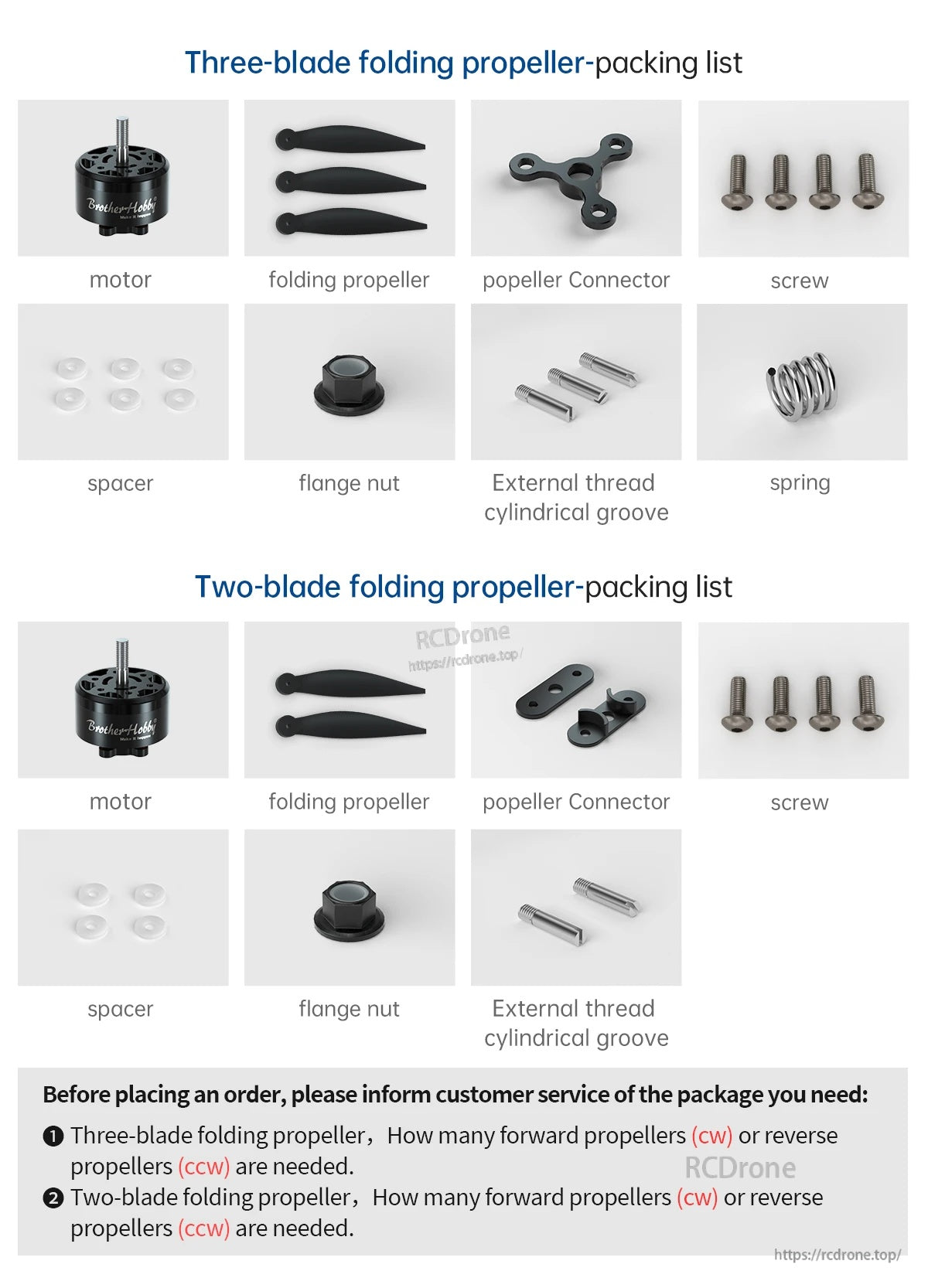

포장 목록에는 포함된 모터, 접이식 프로펠러, 프로펠러 커넥터, 나사, 스페이서, 플랜지 너트 및 2날 또는 3날 설정을 위한 관련 하드웨어가 나와 있습니다.
BrotherHobby Avenger 5215 V5 245KV 모터에는 접이식 1555 삼날 프로펠러로 테스트된 치수 도면 및 성능 표가 포함되어 있습니다.

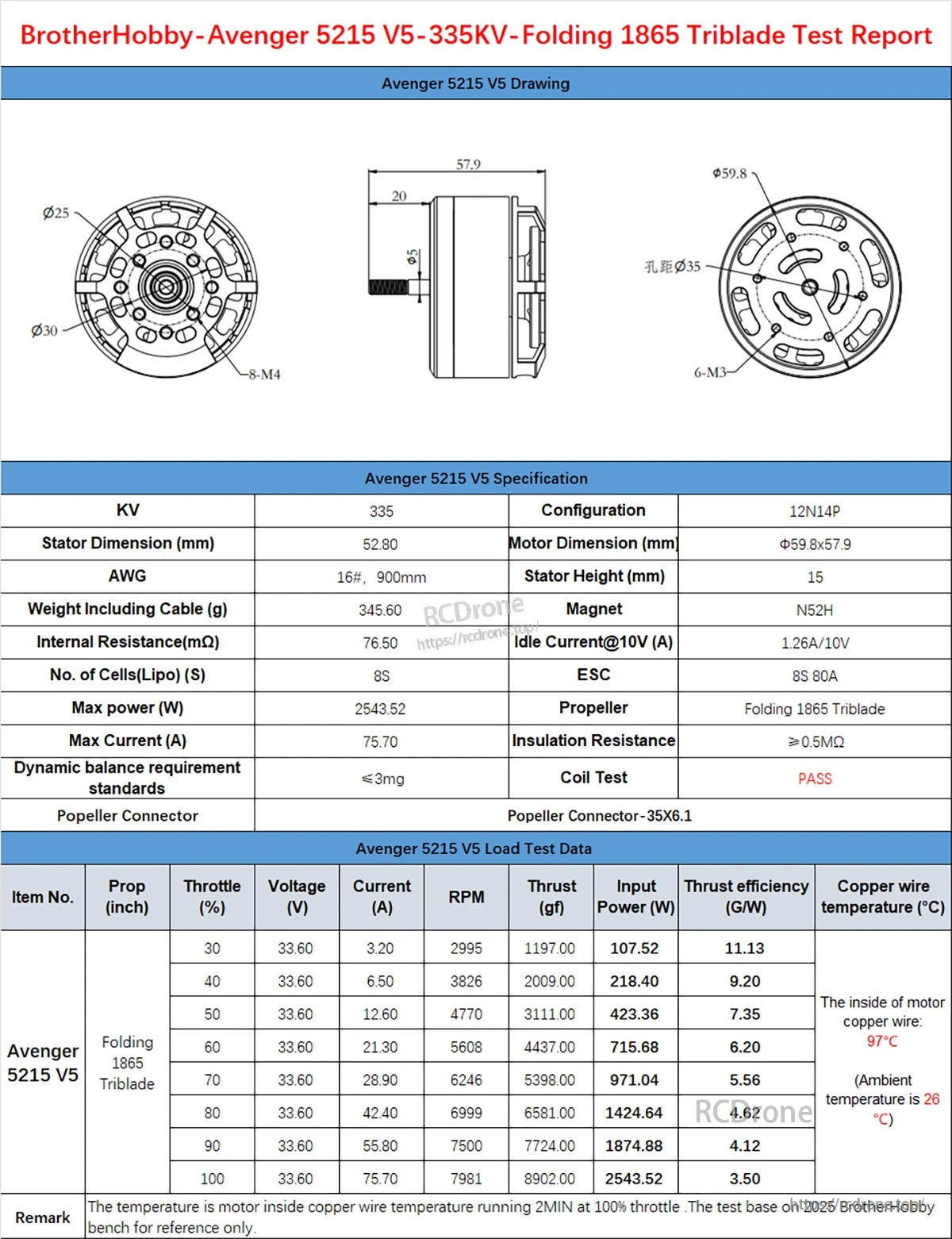

BrotherHobby Avenger 5215 V5 모터 문서에는 335KV 사양, 치수 도면 및 1865 삼날 프로펠러를 사용한 추력/전력 테스트 데이터가 포함되어 있습니다.

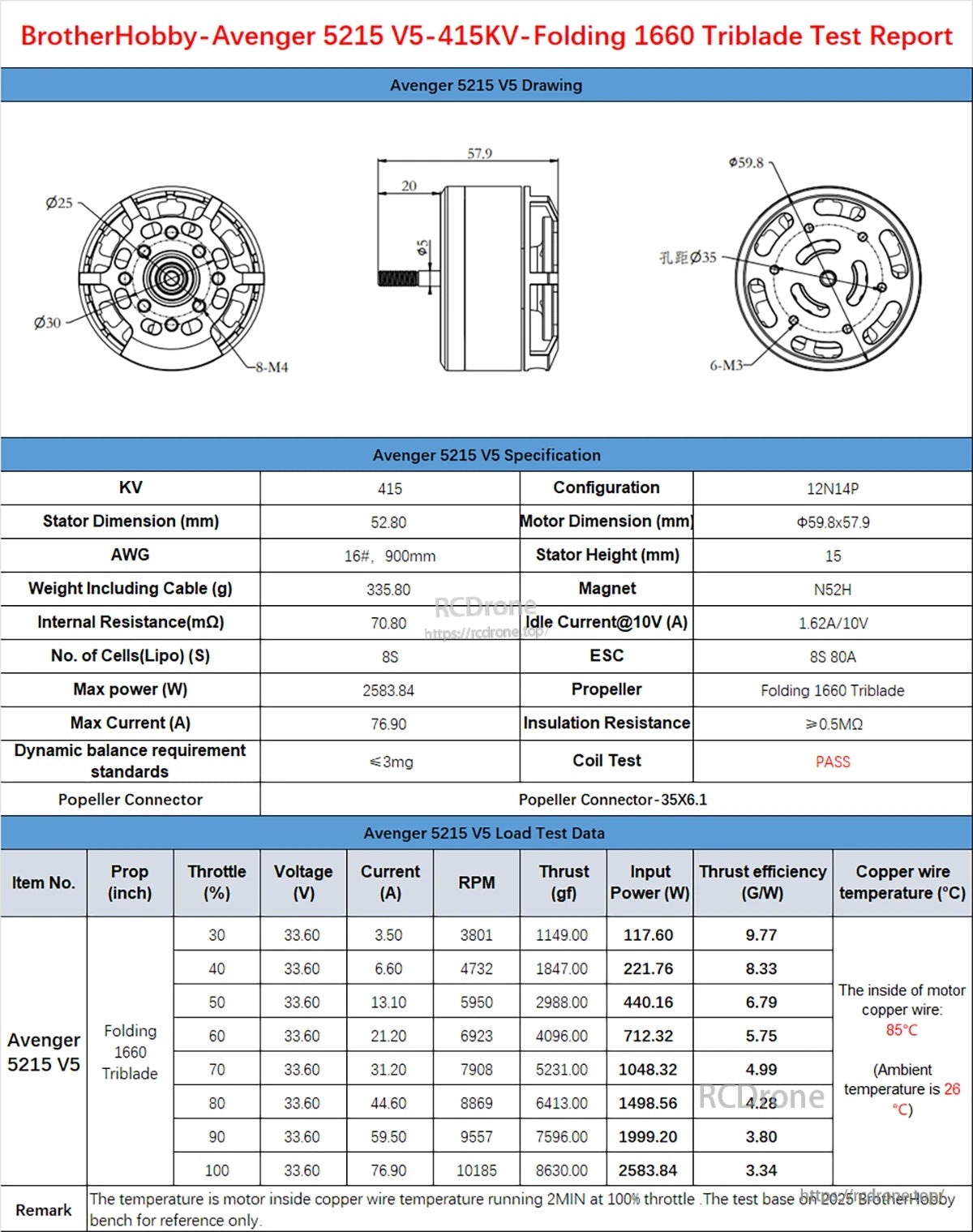

어벤저 5215 V5 415KV 모터 시트는 접이식 1660 트라이블레이드 프로펠러에 대한 주요 치수 및 배선 사양과 함께 33.6V 추력 및 효율성 테스트 데이터를 나열합니다.
