BrotherHobby Returner 6-12S 32비트 AM32 90A ESC XT V1, XT90PW-M.G.Y, MR60PW, 12V/3A BEC
BrotherHobby Returner 6-12S 32비트 AM32 90A ESC XT V1, XT90PW-M.G.Y, MR60PW, 12V/3A BEC
BrotherHobby
픽업 사용 가능 여부를 로드할 수 없습니다.
개요
BrotherHobby Returner 6-12S 32Bit AM32 90A ESC XT V1은 6-12S 전원 시스템을 위해 설계된 ESC(전자 속도 조절기)로, 32비트 메인 제어 칩, 텔레메트리 피드백 지원 및 간편한 설치를 위한 플러그 앤 플레이 커넥터를 특징으로 합니다.
주요 특징
- 입력 전력: 6-12S
- 32비트 메인 제어 칩
- 3oz 구리 두께의 8층 PCB 설계
- 내장 PCB 필터 보드; 고주파 잡음 및 간섭을 줄이기 위해 두 개의 1000uF/63V 고주파, 저임피던스 커패시터 포함
- 개선된 열 방출을 위한 대형 패키지 MOS 트랜지스터로 지속적인 고전류 처리
- 전류 운반 능력 및 열 방출 속도를 증가시키기 위한 여러 개의 솔더 마스크 오프닝 구리 스트립

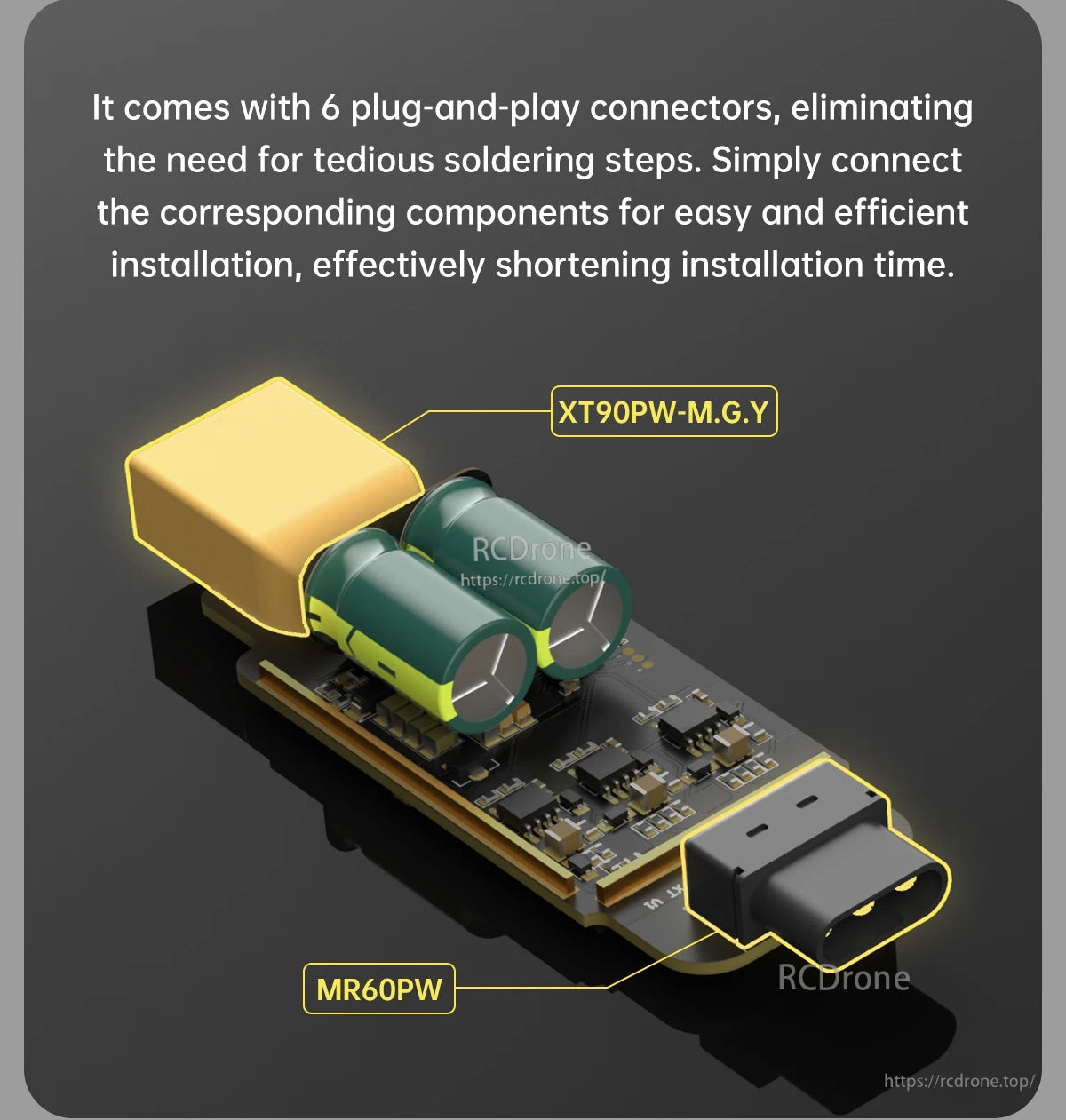

- 납땜 단계를 줄이기 위한 6개의 플러그 앤 플레이 커넥터
- 텔레메트리 피드백: 예

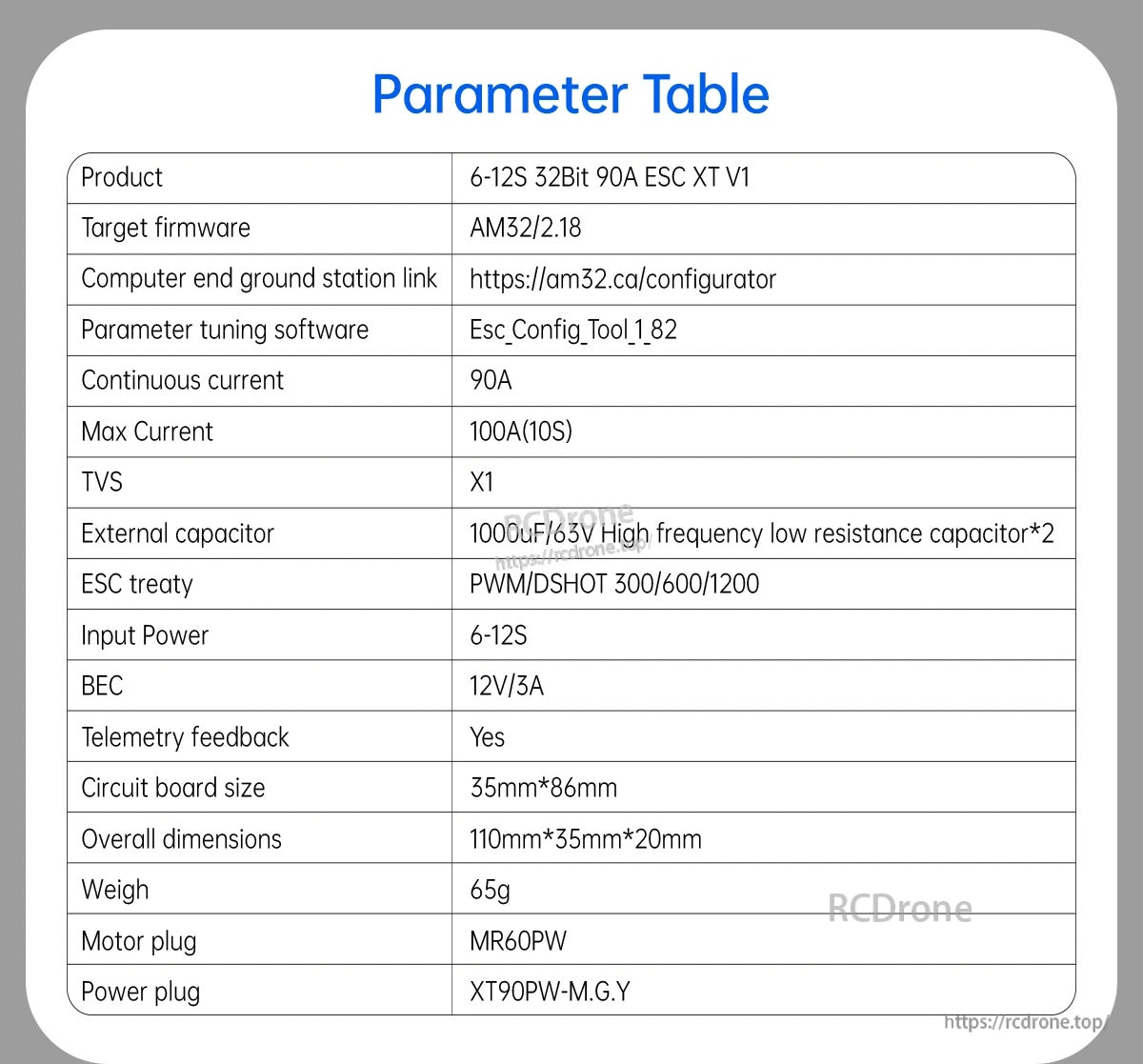

사양
| 제품 | 6-12S 32Bit 90A ESC XT V1 |
| 대상 펌웨어 | AM32/2.18 |
| 파라미터 조정 소프트웨어 | Esc_Config_Tool_1_82 |
| 지속 전류 | 90A |
| 최대 전류 | 100A (10S) |
| TVS | X1 |
| 외부 커패시터 | 1000uF/63V 고주파 저저항 커패시터*2 |
| ESC 프로토콜 | PWM/DSHOT 300/600/1200 |
| BEC | 12V/3A |
| 텔레메트리 피드백 | 예 |
| 회로 기판 크기 | 35mm*86mm |
| 전체 치수 | 110mm*35mm*20mm |

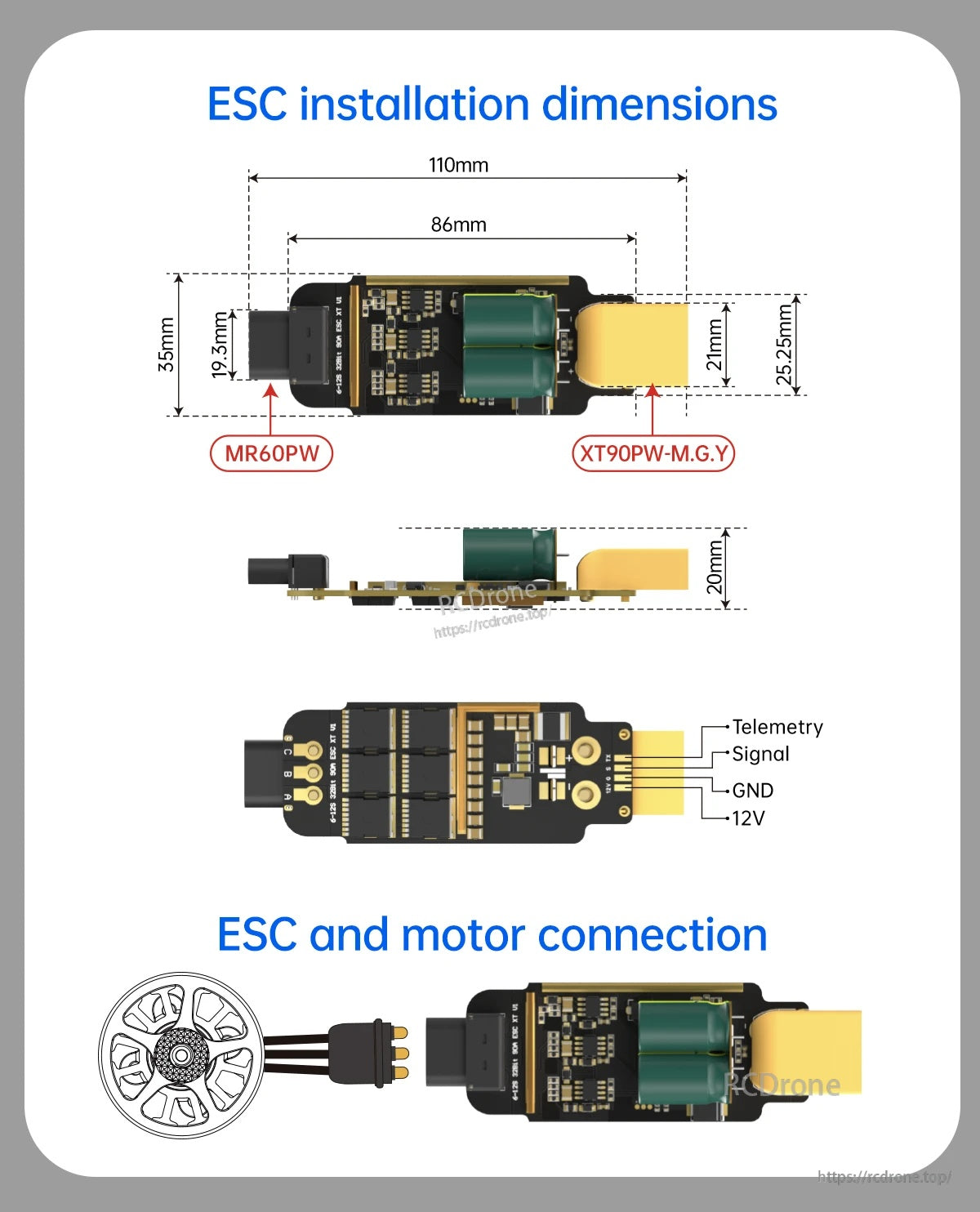

| ESC 설치 치수 (도면) | 110mm (전체), 86mm, 35mm, 20mm, 19.3mm, 21mm, 25.25mm |
| 무게 | 65g |
| 모터 플러그 | MR60PW |
| 전원 플러그 | XT90PW-M.G.Y |
| 커넥터 라벨 (다이어그램) | 텔레메트리 / 신호 / GND / 12V |
구성
컴퓨터 끝 지상국 링크: https://am32.ca/configurator

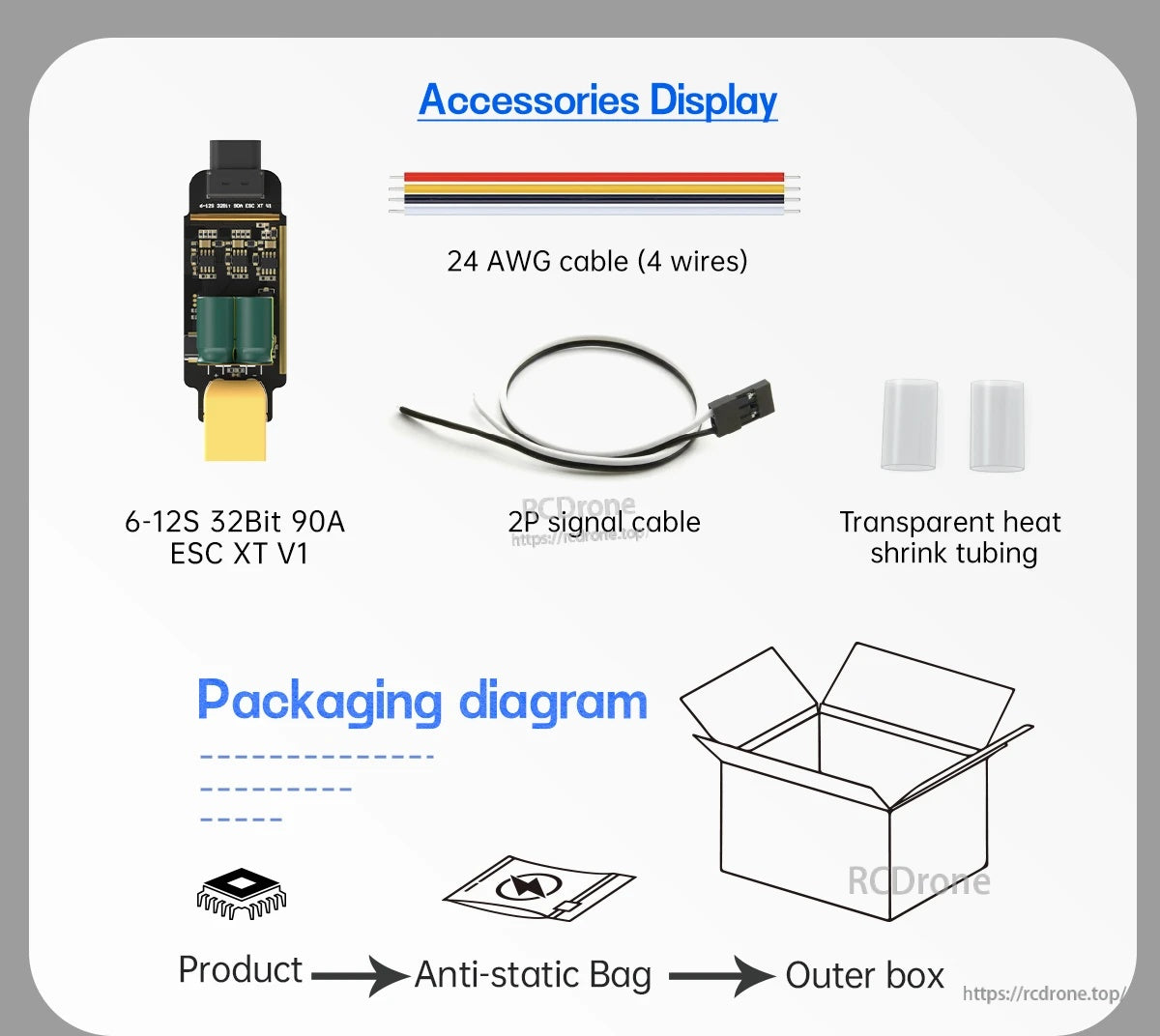

포함된 내용
- 6-12S 32비트 90A ESC XT V1
- 24 AWG 케이블 (4선)
- 2P 신호 케이블
- 투명 열수축 튜빙
- 포장: 정전기 방지 백, 외부 박스
설치 또는 호환성 질문은 https://rcdrone.top/ 에 문의하거나 이메일 support@rcdrone.top.
자세히 보기

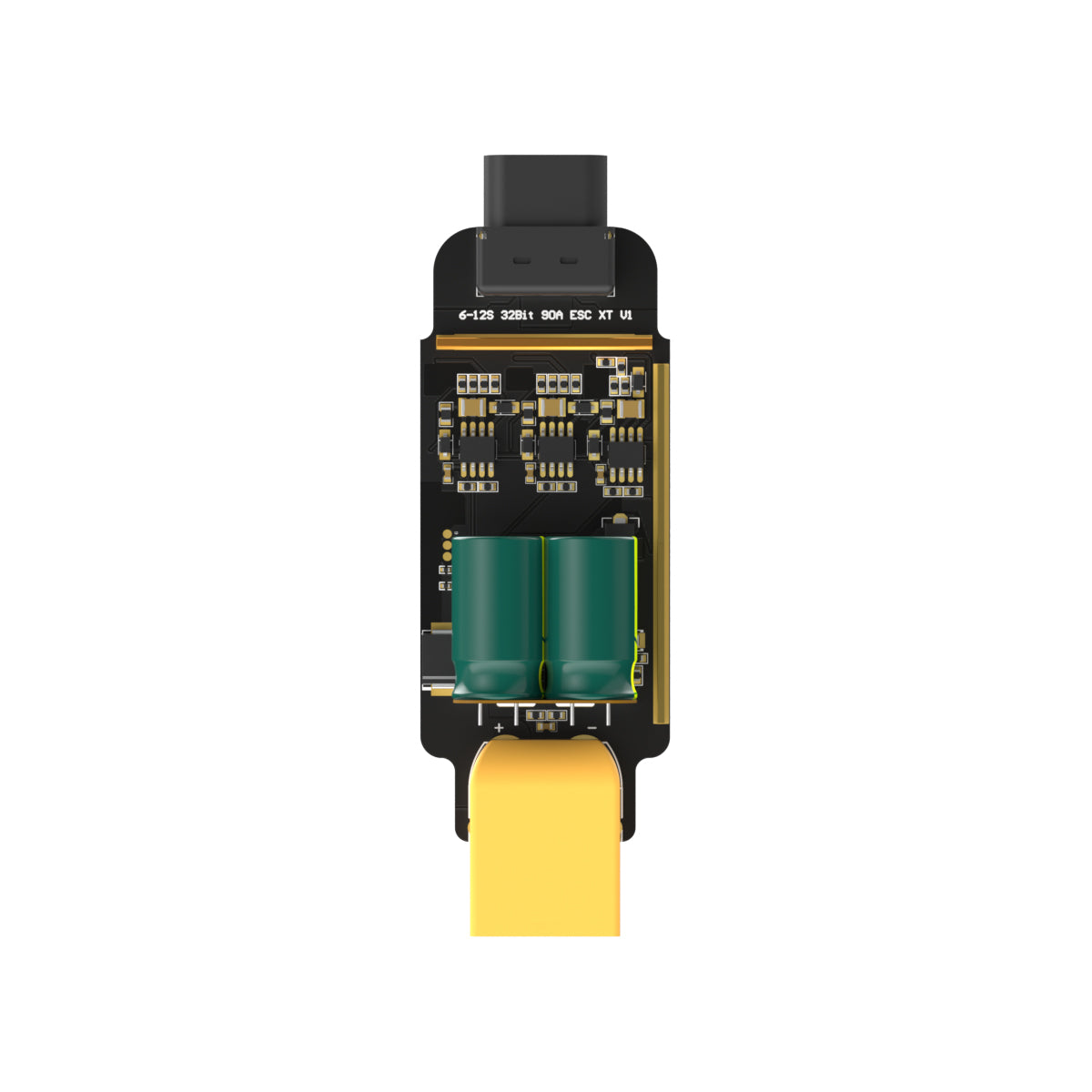

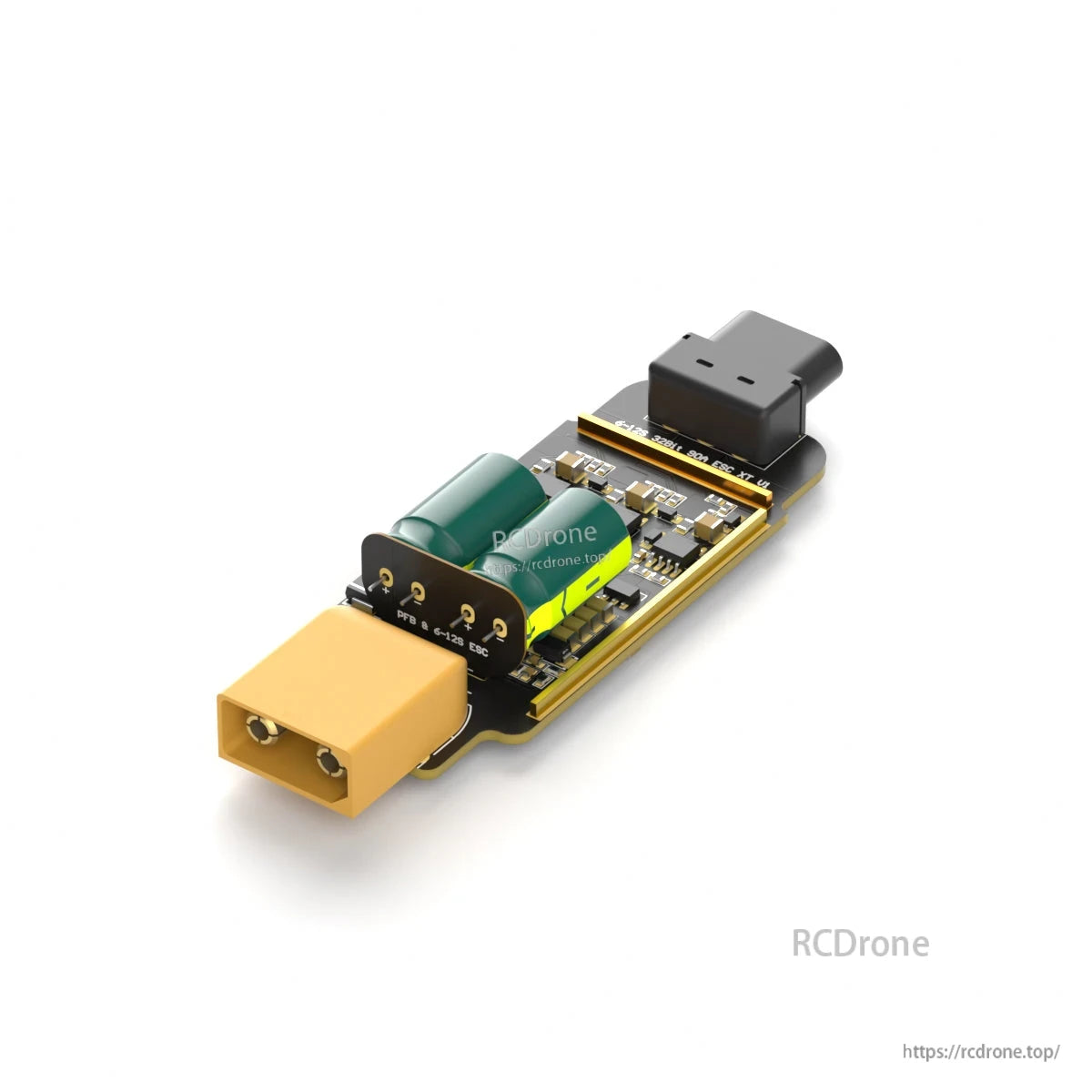

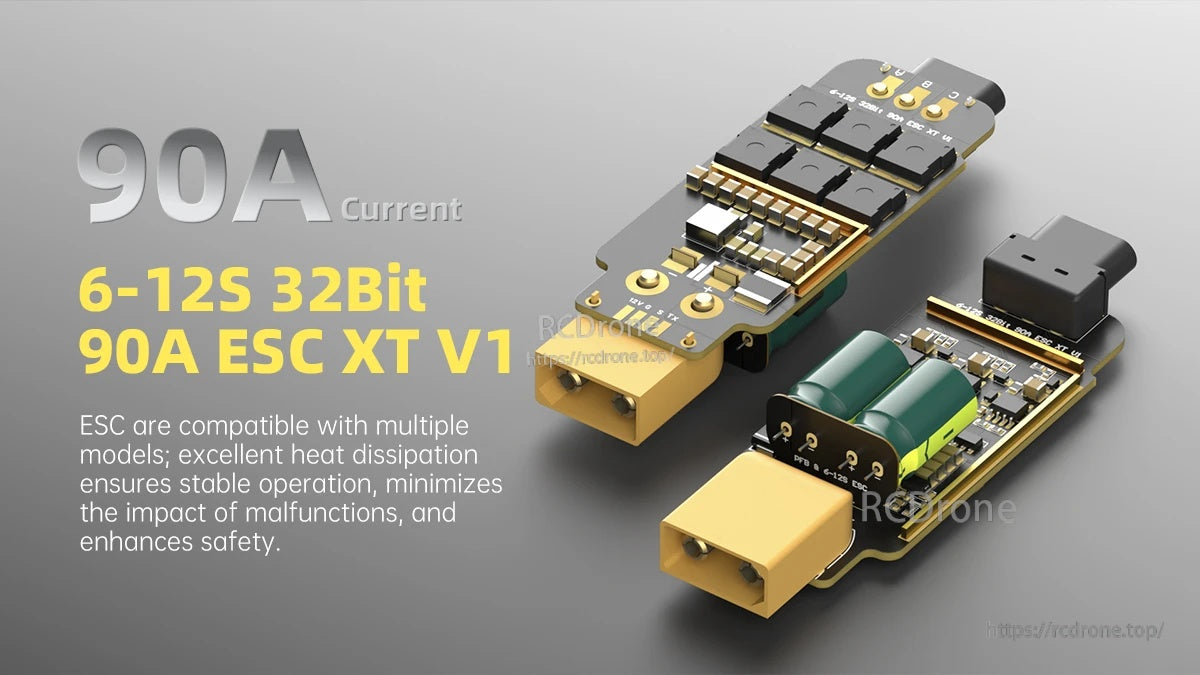

BrotherHobby Returner 6–12S 32비트 AM32 90A ESC는 컴팩트하고 깔끔한 전원 설정을 위해 온보드 커패시터가 있는 XT 커넥터 레이아웃을 사용합니다.

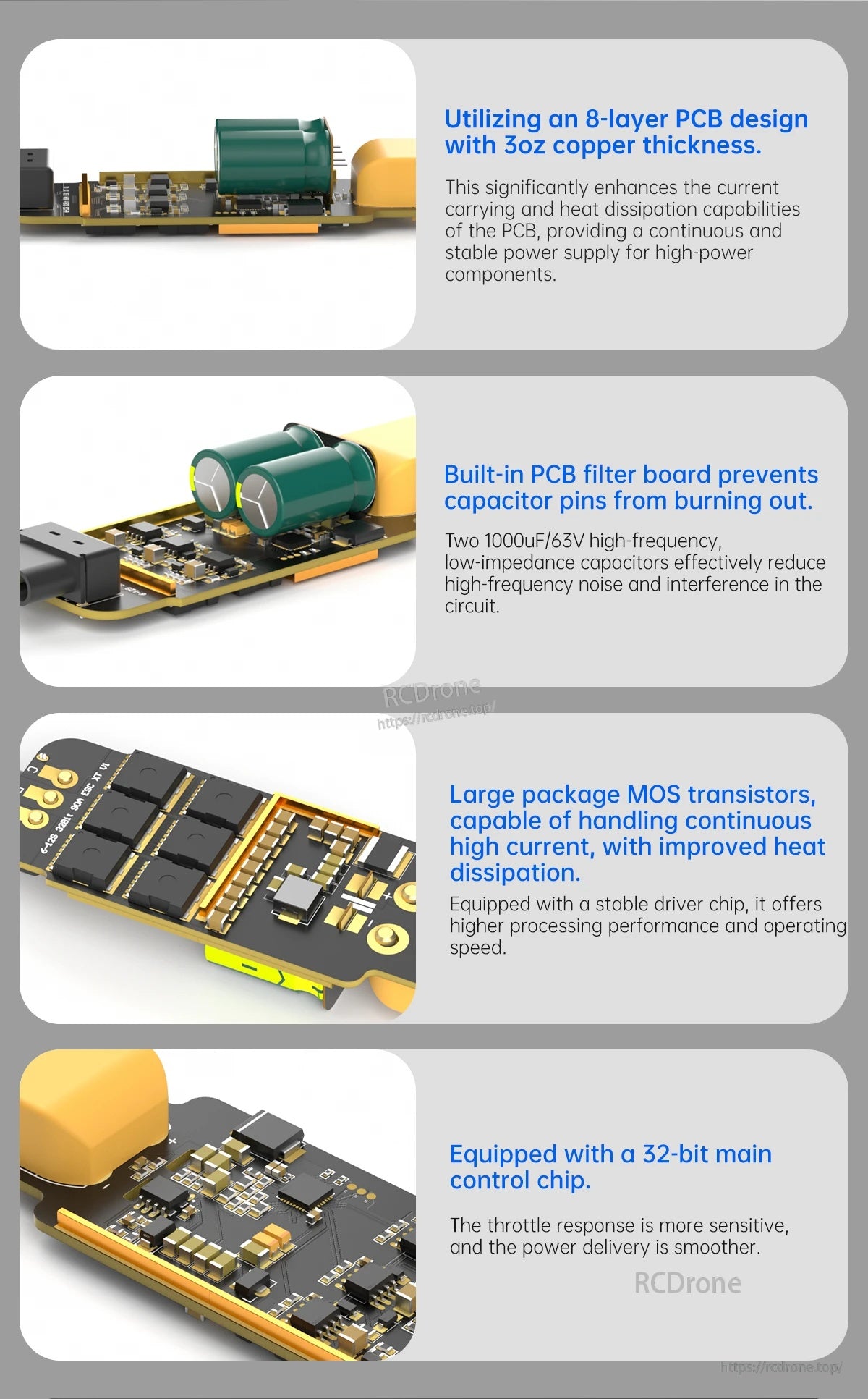

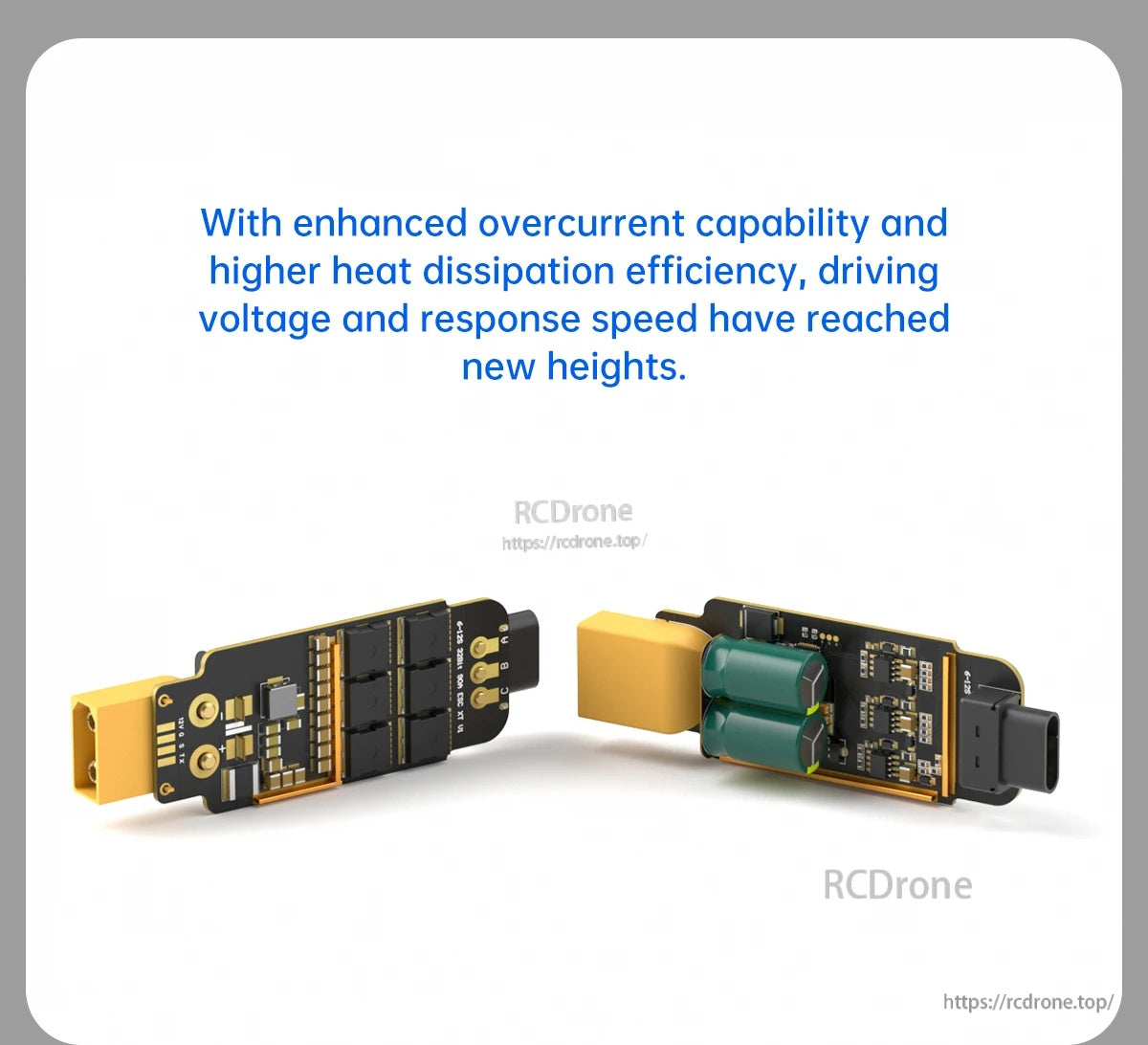

BrotherHobby 리턴너 ESC는 내장된 1000uF/63V 커패시터, 대형 MOSFET, 32비트 메인 제어 칩이 포함된 8층 3oz 구리 PCB를 사용합니다.

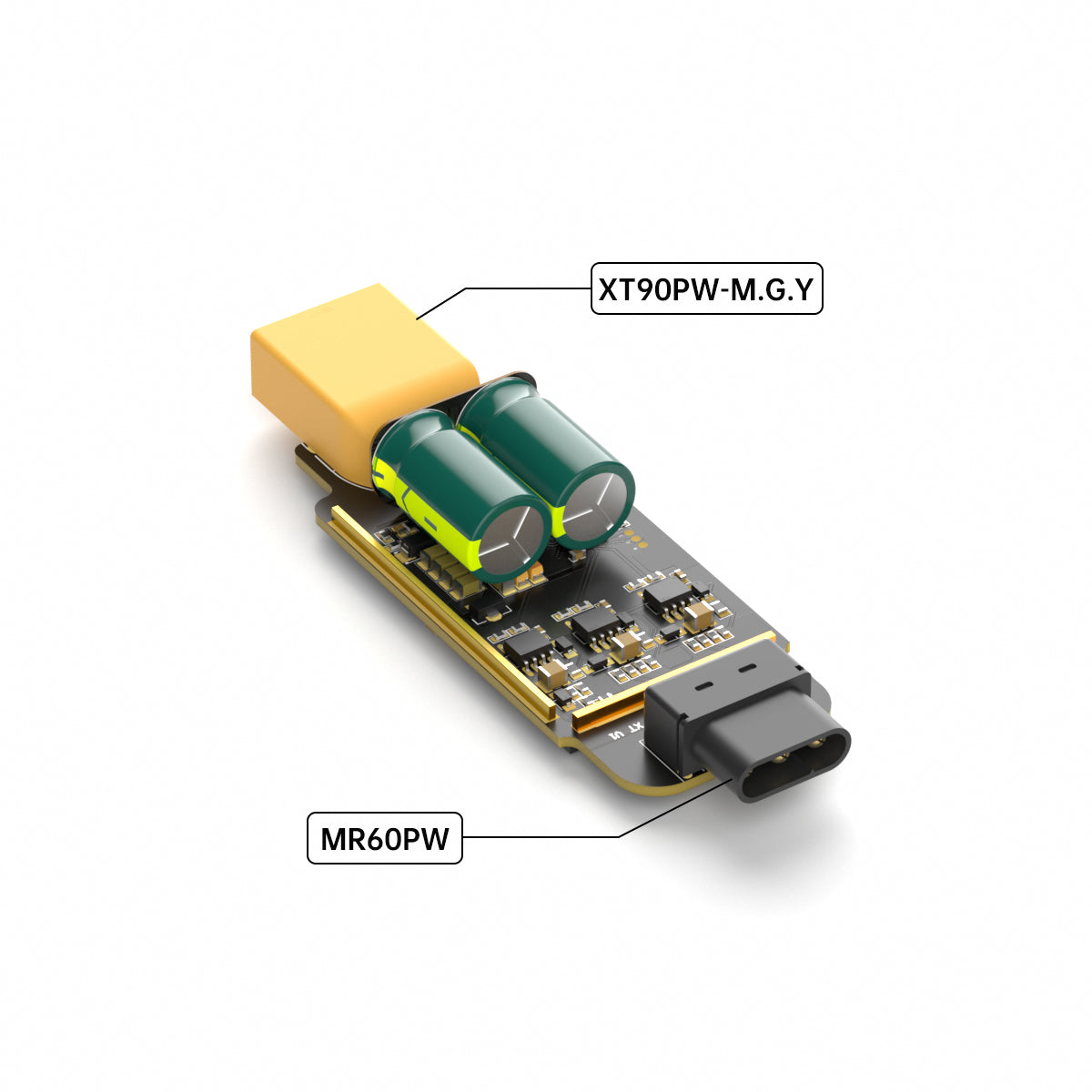

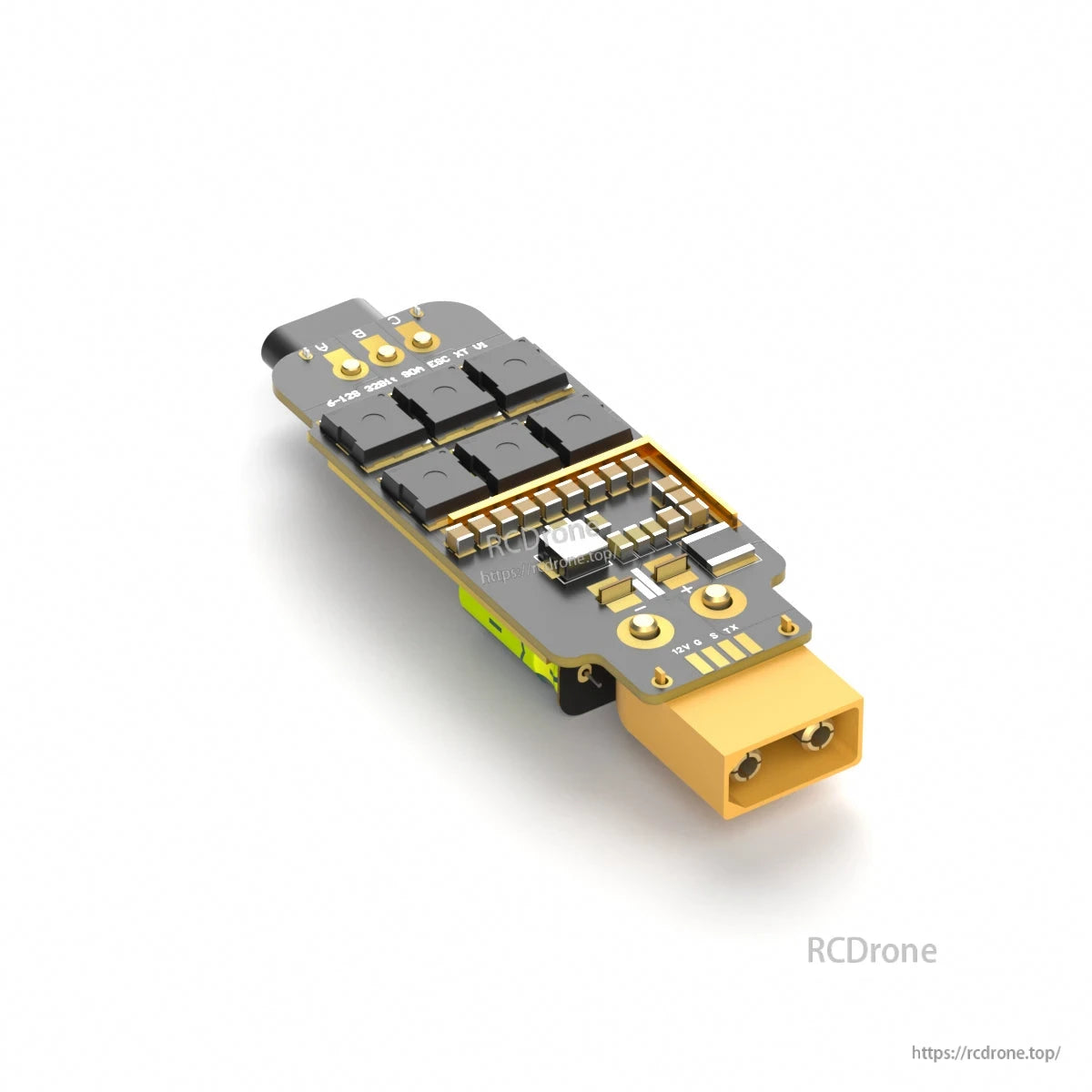

BrotherHobby 리턴너 ESC는 납땜을 줄이고 설치 속도를 높이기 위해 XT90PW 및 MR60PW와 같은 플러그 앤 플레이 커넥터를 사용합니다.

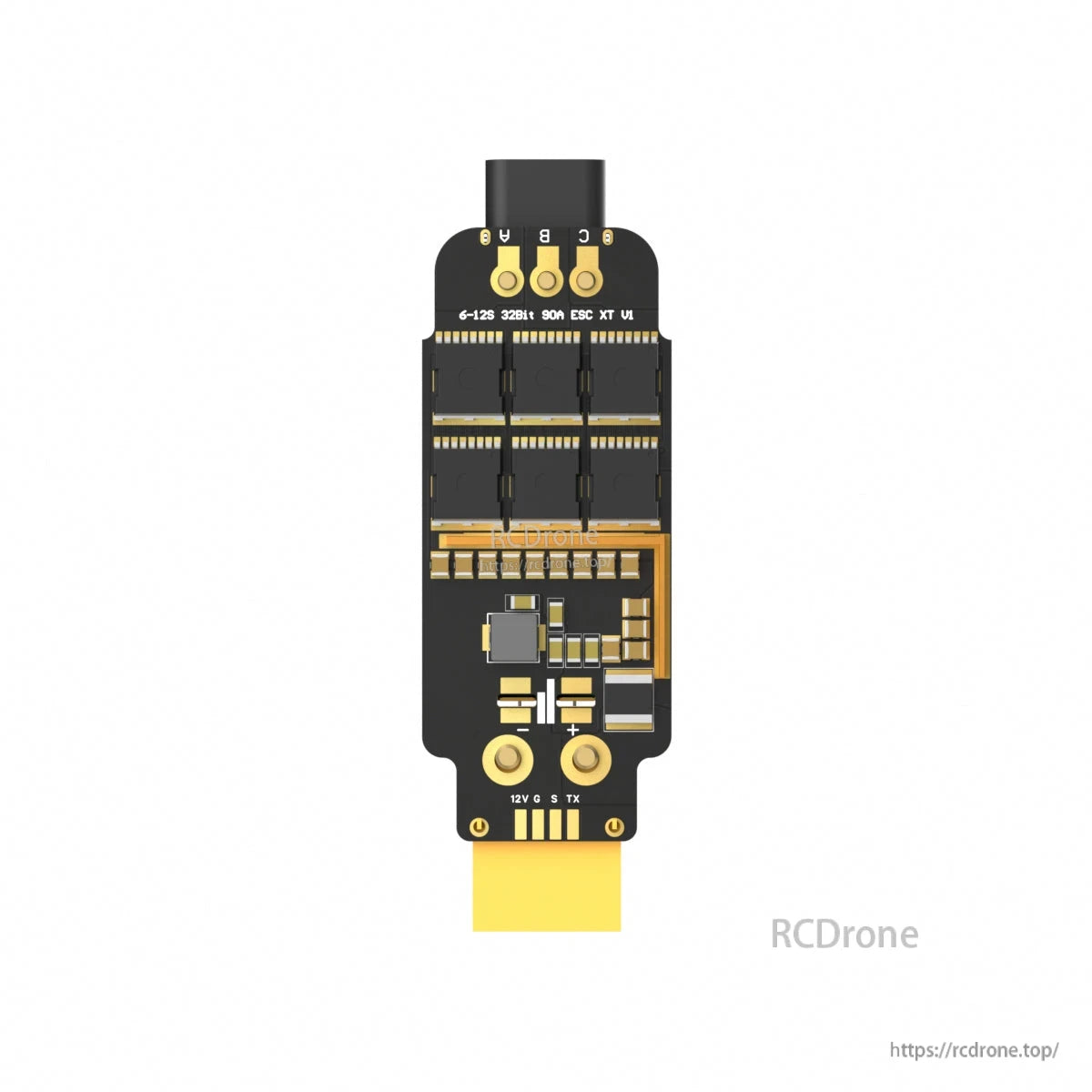

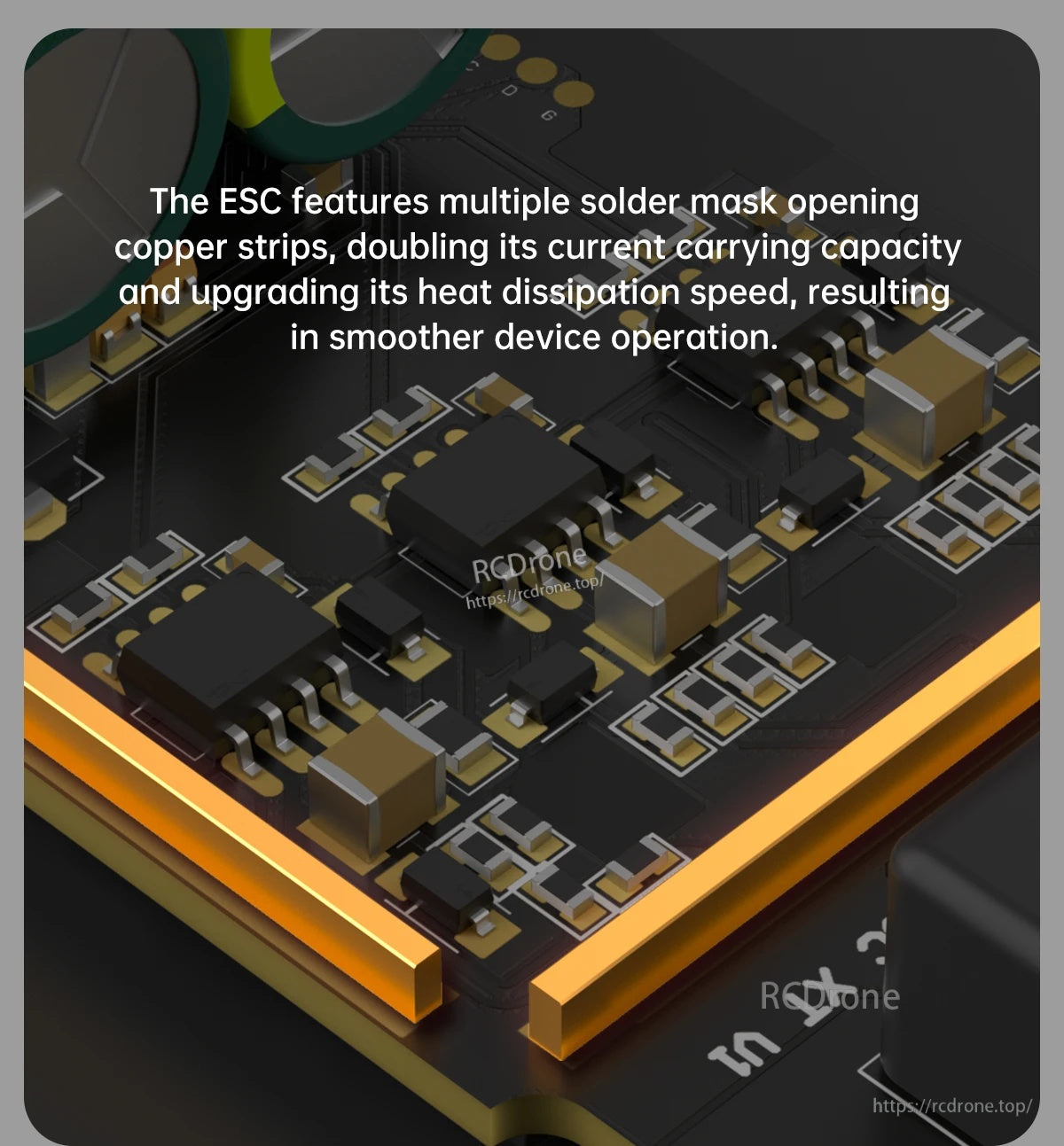

리턴너 AM32 90A ESC는 PCB의 노출된 구리 스트립 영역을 사용하여 전류 처리 및 열 방산을 지원합니다.
BrotherHobby 리턴너 6–12S 90A AM32 ESC는 컴팩트한 PCB 레이아웃과 온보드 커패시터 뱅크, 편리한 설정을 위한 USB-C 포트를 결합합니다.
리턴너 6–12S 90A ESC는 AM32 펌웨어(2.18)를 사용하며, PWM/DSHOT 300/600/1200을 지원하고 12V/3A BEC를 나열합니다.
6–12S 32비트 90A ESC는 24 AWG 4선 리드, 2핀 신호 케이블 및 설치를 위한 투명 열수축 튜브가 함께 제공됩니다.
리턴너 90A ESC 레이아웃에는 깔끔한 배선을 위한 라벨이 붙은 텔레메트리, 신호, GND 및 12V 패드가 있는 MR60PW 및 XT90PW 커넥터 끝이 포함되어 있습니다.
