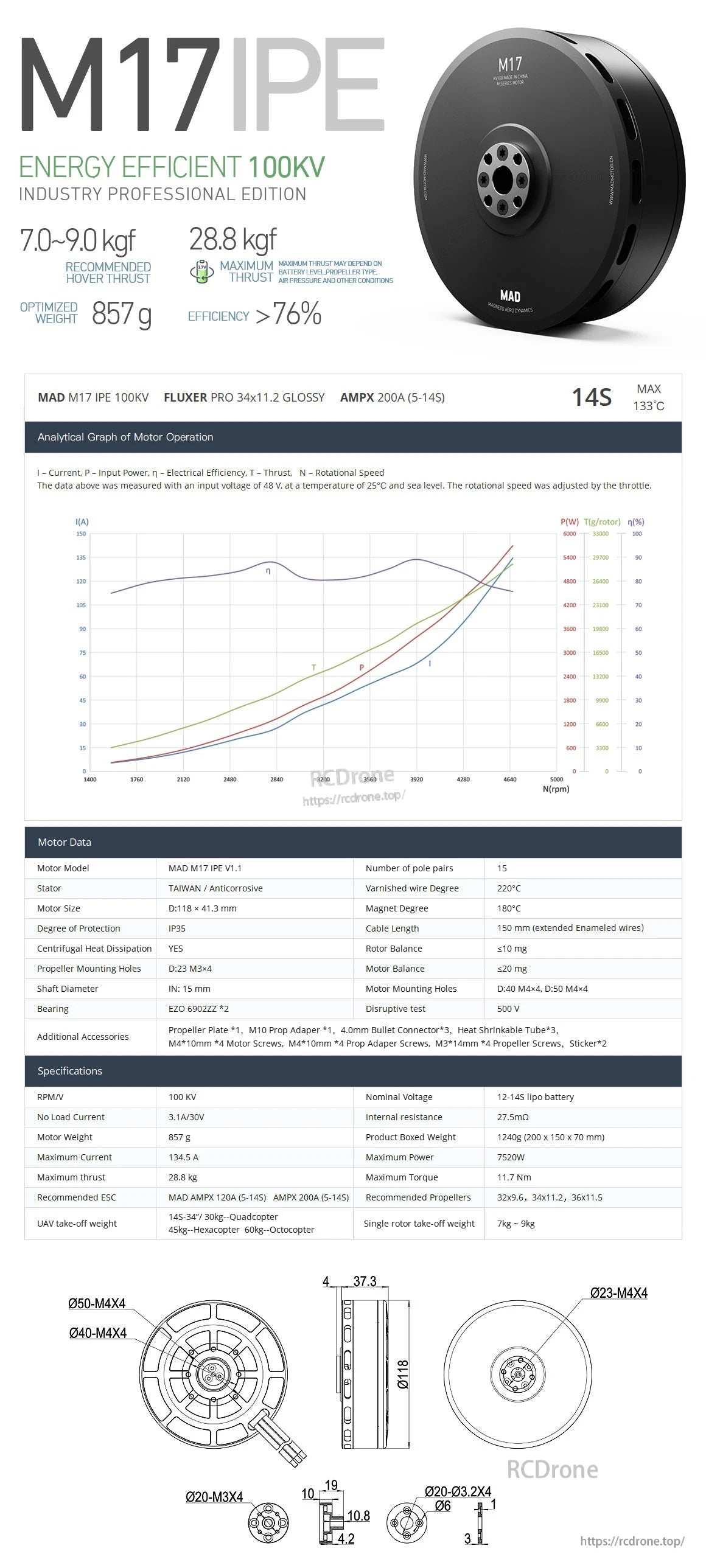

MAD M17 IPE V1.1 드론 모터 100KV/110KV, 12S-14S 중량 운반, 최대 28.8kg 추력, IP35

MAD

$538.50 USD

할인 품절

세금이 포함된 가격입니다. 배송료는 결제 시 계산됩니다.

KV 옵션 100KV 110KV

수량

전체 세부 정보 보기

개요

MAD M17 IPE V1.1은 고출력 산업 UAV 빌드를 위해 설계된 중량 드론 모터입니다. 32–36인치 탄소 섬유 프로펠러와 함께 사용하도록 최적화되어 있으며, 요구되는 페이로드 플랫폼을 위한 높은 추력 대 중량 비율을 목표로 합니다.

지속적인(권장 호버) 추력	7.0–9.0 kgf
최대 추력	28.8 kgf (100KV) / 20.3 kgf (110KV)
지원 전압	12S/14S (100KV: 12–14S LiPo; 110KV: 12S LiPo)
모터 무게	857 g (100KV) / 860 g (110KV)
효율성	>76%

주요 특징

두 가지 KV 옵션 표시: 100KV 및 110KV
극 쌍 수: 15
부식 방지 스테이터 (대만 / 부식 방지로 기재됨)
바니시 도선 온도: 220°C
자석 온도: 180°C
보호 등급: IP35
원심 열 방출: 예
로터 균형: ≤10 mg; 모터 균형: ≤20 mg
파괴 테스트: 500 V

사양

모터 데이터 (공통)

모터 모델	MAD M17 IPE V1.1
폴 쌍 수	15
스테이터	대만 / 방청
바니시 도금 온도	220°C
자석 온도	180°C
모터 크기	D:118 × 41.3 mm
보호 등급	IP35
케이블 길이	150 mm (연장된 에나멜 와이어)
원심 열 방출	예
로터 균형	≤10 mg
모터 균형	≤20 mg
프로펠러 장착 구멍	D:23 M3×4
샤프트 직경	IN: 15 mm
모터 장착 구멍	D:40 M4×4, D:50 M4×4
베어링	EZO 6902ZZ *2
파괴 테스트	500 V

100KV 사양

RPM/V	100 KV
정격 전압	12–14S 리포 배터리
무부하 전류	3.1 A / 30 V
내부 저항	27.5 mΩ
모터 무게	857 g
제품 포장 무게	1240 g (200 × 150 × 70 mm)
최대 전류	134.5 A
최대 출력	7520 W
최대 추력	28.8 kg
최대 토크	11.7 Nm
추천 ESC	MAD AMPX 120A (5–14S), AMPX 200A (5–14S)
추천 프로펠러	32x9.6, 34x11.2, 36x11.5
단일 로터 이륙 중량	7 kg ~ 9 kg
무인 항공기 이륙 중량	14S-34" / 30kg--쿼드콥터; 45kg--헥사콥터; 60kg--옥토콥터

110KV 사양

RPM/V	110 KV
정격 전압	12S 리포 배터리
무부하 전류	3.6 A / 30 V
내부 저항	22.5 mΩ
모터 중량	860 g
제품 포장 중량	1243 g (200 × 150 × 70 mm)
최대 전류	88 A
최대 출력	4188 W
최대 추력	20.3 kg
최대 토크	7.6 Nm
추천 ESC	MAD AMPX 120A (5–14S)
추천 프로펠러	32x9.6
단일 로터 이륙 중량	7 kg ~ 9 kg
무인 항공기 이륙 중량	12S-32" / 28kg--쿼드콥터; 42kg--헥사콥터; 56kg--옥토콥터

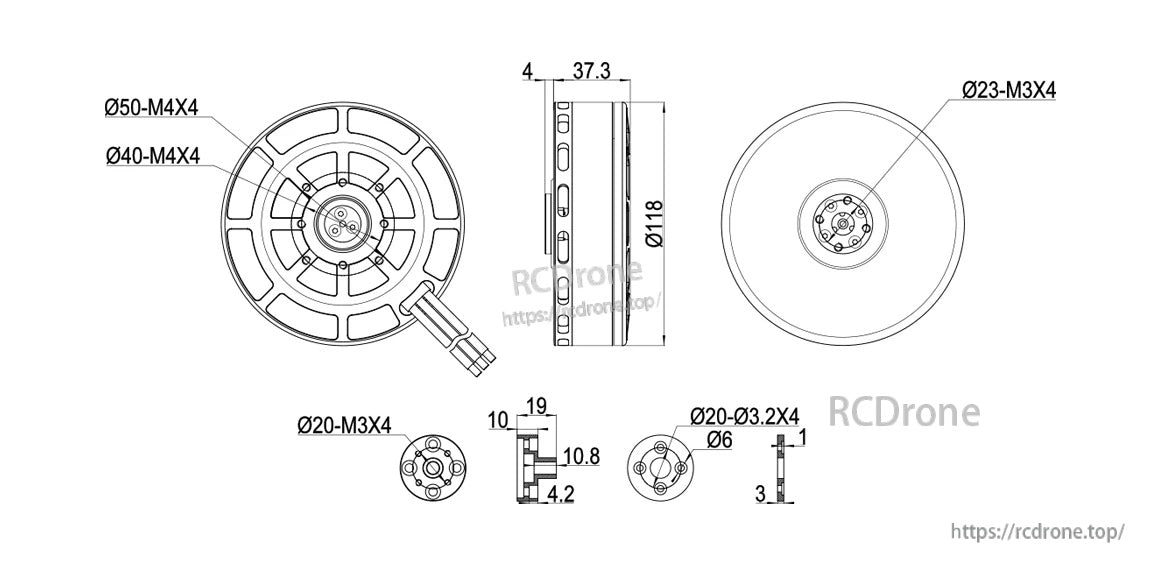

장착 / 도면 치수

모터 직경: Ø118
측면 치수: 37.3; 간격: 4
모터 장착 구멍: Ø40-M4×4 및 Ø50-M4×4
프로펠러 장착 구멍: Ø23-M3×4
추가 구멍 패턴: Ø20-M3×4; Ø20-Ø3.2×4; Ø6
추가 치수: 19, 10, 10.8, 4.2, 3, 1

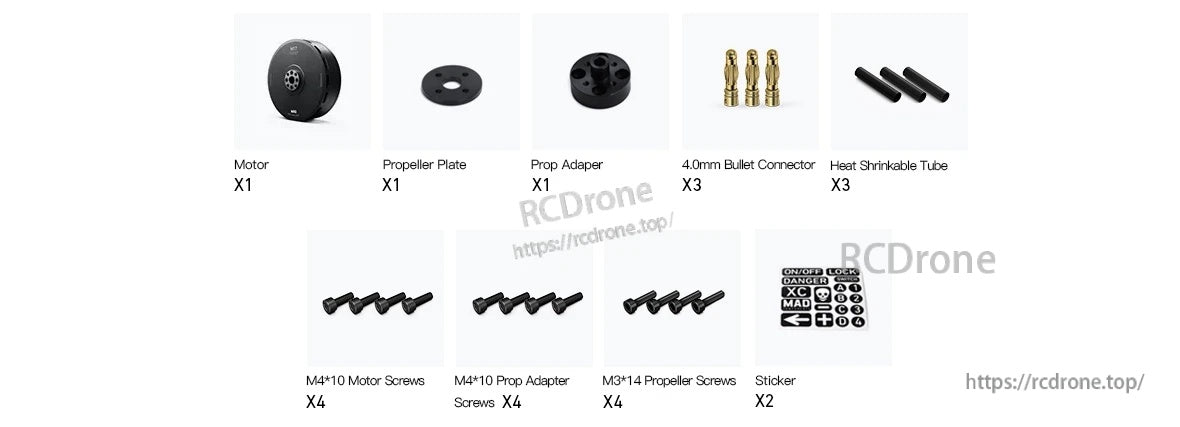

포함된 항목

모터 x1
프로펠러 플레이트 x1
프로펠러 어댑터 x1
4.0mm 총알 커넥터 x3
열 수축 튜브 x3
M4*10 모터 나사 x4
M4*10 프로펠러 어댑터 나사 x4
M3*14 프로펠러 나사 x4
스티커 x2

응용 프로그램

물류, 소방 및 산업 검사를 위한 중량 이송 드론
무게 효율성이 높은 고추력 UAV 플랫폼
안정적인 전력 출력을 요구하는 고중량 공중 플랫폼

ESC/프로펠러 매칭 및 통합 질문은 support@rcdrone.top or 에 문의하시고 https://rcdrone.top/.

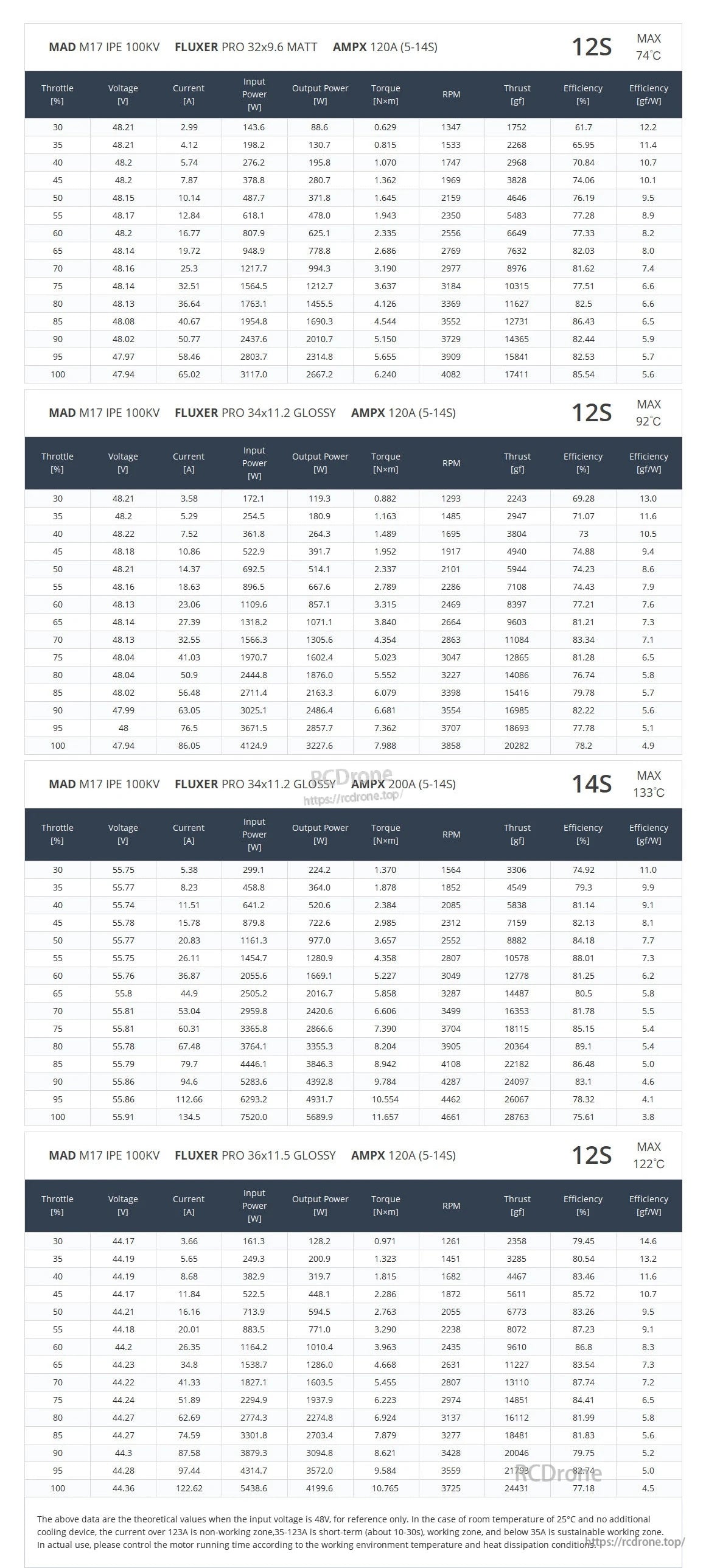

테스트 데이터 (48 V 기준)

분석 그래프 정의: I = 전류, P = 입력 전력, η = 전기 효율, T = 추력, N = 회전 속도. 데이터는 48 V의 입력 전압에서, 25°C의 온도와 해수면에서 측정되었으며; 회전 속도는 스로틀로 조정되었습니다.

100KV - FLUXER PRO 32x9.6 MATT - AMPX 120A (5-14S) - 12S (최대 74°C)

스로틀 (%)	전압 (V)	전류 (A)	입력 전력 (W)	출력 전력 (W)	토크 (N*m)	RPM	추력 (gf)	효율 (%)	효율 (gf/W)
30	48.21	2.99	143.6	88.6	0.629	1347	1752	61.7	12.2
35	48.21	4.12	198.2	130.7	0.815	1533	2268	65.95	11.4
40	48.2	5.74	276.2	195.8	1.070	1747	2968	70.84	10.7
45	48.2	7.87	378.8	280.7	1.362	1969	3828	74.06	10.1
50	48.15	10.14	487.7	371.8	1.645	2159	4646	76.19	9.5
55	48.17	12.84	618.1	478.0	1.943	2350	5483	77.28	8.9
60	48.2	16.77	807.9	625.1	2.335	2556	6649	77.33	8.2
65	48.14	19.72	948.9	778.8	2.686	2769	7632	82.03	8.0
70	48.16	25.3	1217.7	994.3	3.190	2977	8976	81.62	7.4
75	48.14	32.51	1564.5	1212.7	3.637	3184	10315	77.51	6.6
80	48.13	36.64	1763.1	1455.5	4.126	3369	11627	82.5	6.6
85	48.08	40.67	1954.8	1690.3	4.544	3552	12731	86.43	6.5
90	48.02	50.77	2437.6	2010.7	5.150	3729	14365	82.44	5.9
95	47.97	58.46	2803.7	2314.8	5.655	3909	15841	82.53	5.7
100	47.94	65.02	3117.0	2667.2	6.240	4082	17411	85.54	5.6

100KV - FLUXER PRO 34x11.2 광택 - AMPX 120A (5-14S) - 12S (최대 92°C)

스로틀 (%)	전압 (V)	전류 (A)	입력 전력 (W)	출력 전력 (W)	토크 (N*m)	RPM	추력 (gf)	효율 (%)	효율 (gf/W)
30	48.21	3.58	172.1	119.3	0.882	1293	2243	69.28	13.0
35	48.2	5.29	254.5	180.9	1.163	1485	2947	71.07	11.6
40	48.22	7.52	361.8	264.3	1.489	1695	3804	73	10.5
45	48.18	10.86	522.9	391.7	1.952	1917	4940	74.88	9.4
50	48.21	14.37	692.5	514.1	2.337	2101	5944	74.23	8.6
55	48.16	18.63	896.5	667.6	2.789	2286	7108	74.43	7.9
60	48.13	23.06	1109.6	857.1	3.315	2469	8397	77.21	7.6
65	48.14	27.39	1318.2	1071.1	3.840	2664	9603	81.21	7.3
70	48.13	32.55	1566.3	1305.6	4.354	2863	11084	83.34	7.1
75	48.04	41.03	1970.7	1602.4	5.023	3047	12865	81.28	6.5
80	48.04	50.9	2444.8	1876.0	5.552	3227	14086	76.74	5.8
85	48.02	56.48	2711.4	2163.3	6.079	3398	15416	79.78	5.7
90	48.02	63.05	3025.1	2486.4	6.681	3554	16985	82.22	5.6
95	47.99	76.5	3671.5	2857.7	7.362	3707	18693	77.78	5.1
100	47.94	86.05	4124.9	3227.6	7.988	3858	20282	78.2	4.9

100KV - FLUXER PRO 34x11.2 광택 - AMPX 200A (5-14S) - 14S (최대 133°C)

스로틀 (%)	전압 (V)	전류 (A)	입력 전력 (W)	출력 전력 (W)	토크 (N*m)	RPM	추력 (gf)	효율 (%)	효율 (gf/W)
30	55.75	5.38	299.1	224.2	1.370	1564	3306	74.92	11.0
35	55.77	8.23	458.8	364.0	1.878	1852	4549	79.3	9.9
40	55.74	11.51	641.2	520.6	2.384	2085	5838	81.14	9.1
45	55.78	15.78	879.8	722.6	2.985	2312	7159	82.13	8.1
50	55.77	20.83	1161.3	977.0	3.657	2552	8882	84.18	7.7
55	55.75	26.11	1454.7	1280.9	4.358	2807	10578	88.01	7.3
60	55.76	36.87	2055.6	1669.1	5.227	3049	12778	81.25	6.2
65	55.8	44.9	2505.2	2016.7	5.858	3287	14487	80.5	5.8
70	55.81	53.04	2959.8	2420.6	6.606	3499	16353	81.78	5.5
75	55.81	60.31	3365.8	2866.6	7.390	3704	18115	85.15	5.4
80	55.78	67.48	3764.1	3355.3	8.204	3905	20364	89.1	5.4
85	55.79	79.7	4446.1	3846.3	8.942	4108	22182	86.48	5.0
90	55.86	94.6	5283.6	4392.8	9.784	4287	24097	83.1	4.6
95	55.86	112.66	6293.2	4931.7	10.554	4462	26067	78.32	4.1
100	55.91	134.5	7520.0	5689.9	11.657	4661	28763	75.61	3.8

100KV - FLUXER PRO 36x11.5 GLOSSY - AMPX 120A (5-14S) - 12S (최대 122°C)

스로틀 (%)	전압 (V)	전류 (A)	입력 전력 (W)	출력 전력 (W)	토크 (N*m)	RPM	추력 (gf)	효율 (%)	효율 (gf/W)
30	44.17	3.66	161.3	128.2	0.971	1261	2358	79.45	14.6
35	44.19	5.65	249.3	200.9	1.323	1451	3285	80.54	13.2
40	44.19	8.68	382.9	319.7	1.815	1682	4467	83.46	11.6
45	44.17	11.84	522.5	448.1	2.286	1872	5611	85.72	10.7
50	44.21	16.16	713.9	594.5	2.763	2055	6773	83.26	9.5
55	44.18	20.01	883.5	771.0	3.290	2238	8072	87.23	9.1
60	44.2	26.35	1164.2	1010.4	3.963	2435	9610	86.8	8.3
65	44.23	34.8	1538.7	1286.0	4.668	2631	11227	83.54	7.3
70	44.22	41.33	1827.1	1603.5	5.455	2807	13110	87.74	7.2
75	44.24	51.89	2294.9	1937.9	6.223	2974	14851	84.41	6.5
80	44.27	62.69	2774.3	2274.8	6.924	3137	16112	81.99	5.8
85	44.27	74.59	3301.8	2703.4	7.879	3277	18481	81.83	5.6
90	44.3	87.58	3879.3	3094.8	8.621	3428	20046	79.75	5.2
95	44.28	97.44	4314.7	3572.0	9.584	3559	21793	82.74	5.0
100	44.36	122.62	5438.6	4199.6	10.765	3725	24431	77.18	4.5

위 데이터는 입력 전압이 48 V일 때의 이론적 값으로, 참고용입니다. 실온이 25°C이고 추가 냉각 장치가 없는 경우, 123 A 이상의 전류는 비작동 영역입니다. 35–123 A는 단기(약 10–30초) 작동 영역이며, 35 A 이하가 지속 가능한 작동 영역입니다. 실제 사용 시, 작동 환경 온도와 열 방출 조건에 따라 모터의 작동 시간을 조절하십시오.

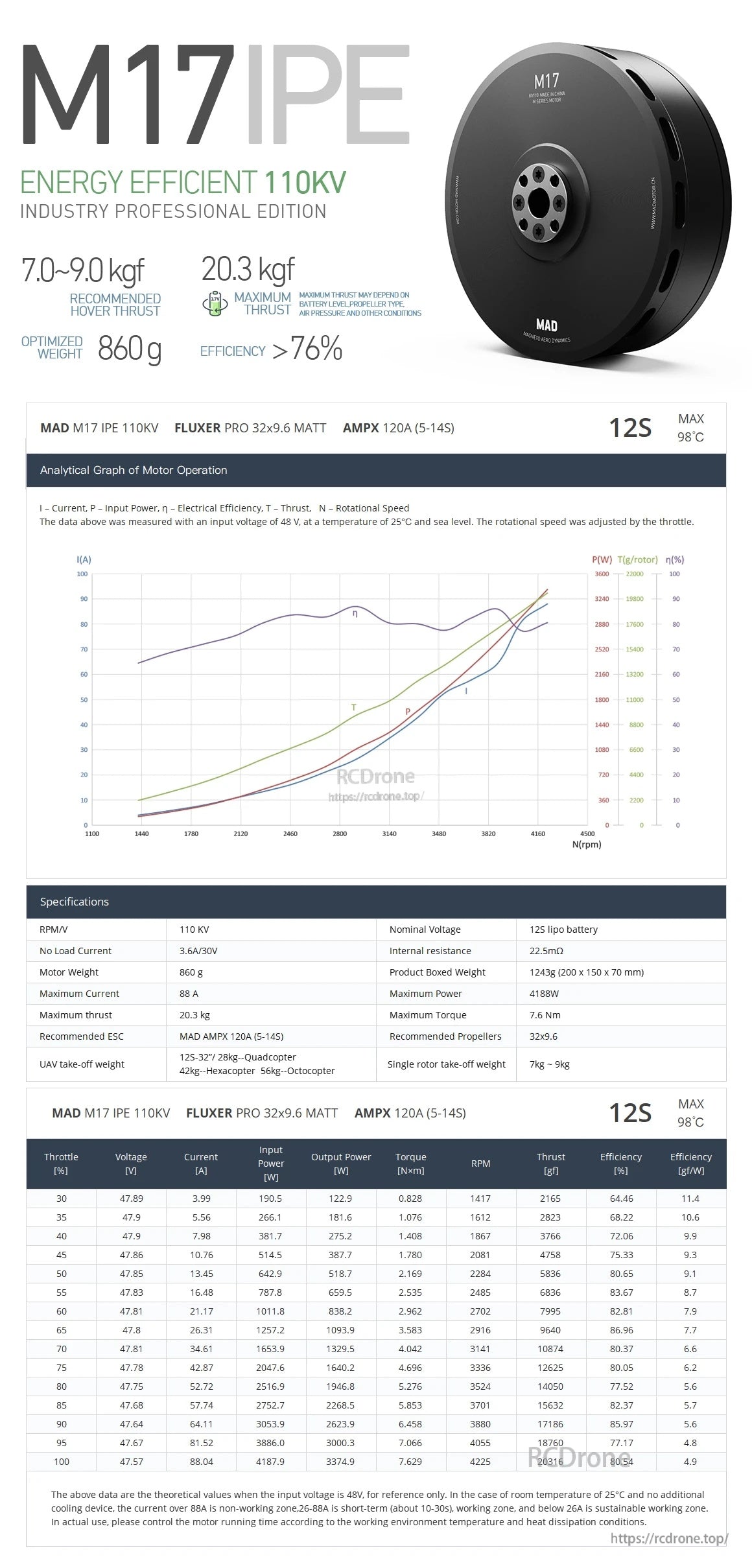

110KV - FLUXER PRO 32x9.6 MATT - AMPX 120A (5-14S) - 12S (최대 98°C)

스로틀 (%)	전압 (V)	전류 (A)	입력 전력 (W)	출력 전력 (W)	토크 (N*m)	RPM	추력 (gf)	효율 (%)	효율 (gf/W)
30	47.89	3.99	190.5	122.9	0.828	1417	2165	64.46	11.4
35	47.9	5.56	266.1	181.6	1.076	1612	2823	68.22	10.6
40	47.9	7.98	381.7	275.2	1.408	1867	3766	72.06	9.9
45	47.86	10.76	514.5	387.7	1.780	2081	4758	75.33	9.3
50	47.85	13.45	642.9	518.7	2.169	2284	5836	80.65	9.1
55	47.83	16.48	787.8	659.5	2.535	2485	6836	83.67	8.7
60	47.81	21.17	1011.8	838.2	2.962	2702	7995	82.81	7.9
65	47.8	26.31	1257.2	1093.9	3.583	2916	9640	86.96	7.7
70	47.81	34.61	1653.9	1329.5	4.042	3141	10874	80.37	6.6
75	47.78	42.87	2047.6	1640.2	4.696	3336	12625	80.05	6.2
80	47.75	52.72	2516.9	1946.8	5.276	3524	14050	77.52	5.6
85	47.68	57.74	2752.7	2268.5	5.853	3701	15632	82.37	5.7
90	47.64	64.11	3053.9	2623.9	6.458	3880	17186	85.97	5.
95	47.67	81.52	3886.0	3000.3	7.066	4055	18760	77.17	4.8
100	47.57	88.04	4187.9	3374.9	7.629	4225	20316	80.54	4.9

위 데이터는 입력 전압이 48 V일 때의 이론적 값으로, 참고용입니다. 실온이 25°C이고 추가 냉각 장치가 없는 경우, 88 A 이상의 전류는 비작동 구역입니다. 26–88 A는 단기(약 10–30초) 작동 구역이며, 26 A 이하가 지속 가능한 작동 구역입니다. 실제 사용 시, 작동 환경 온도와 열 방출 조건에 따라 모터의 작동 시간을 조절하십시오.
