MAD V110 IPE V1.0 140KV eVTOL 드론 모터, IP35, 15 폴 페어, D108.6 x 59.9mm

MAD V110 IPE V1.0 140KV eVTOL 드론 모터, IP35, 15 폴 페어, D108.6 x 59.9mm

MAD

$682.50 USD
$682.50 USD
할인 품절
세금이 포함된 가격입니다. 배송료는 결제 시 계산됩니다.
KV 옵션
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
전체 세부 정보 보기

개요

MAD V110 IPE V1.0은 IP35 보호 등급을 가진 140KV eVTOL 드론 모터로, 15개의 폴 쌍과 D108.6 x 59.9 mm 모터 크기를 가지고 있습니다. 프로펠러 설치 및 전원 연결을 위한 장착 하드웨어와 액세서리가 포함되어 있습니다.

주요 특징

  • 140KV 등급
  • 15개의 폴 쌍
  • IP35 보호 등급
  • 부식 방지 스테이터
  • 바니시 처리된 와이어 온도: 220 C; 자석 온도: 180 C
  • 원심 열 방출: 예
  • 로터 균형: ;5 mg; 모터 균형: ;10 mg
  • 베어링: EZO SS 6902ZZ
  • 파괴 테스트: 1000 V

사양

모터 모델 MAD V110 IPE V1.0
KV (RPM/V) 140 KV
극 쌍 수 15
스테이터 부식 방지
바니시 도선 등급 220 C
자석 등급 180 C
모터 크기 D:108.6 x 59.9 mm
보호 등급 IP35
케이블 길이 150mm (연장된 에나멜 와이어)
원심 열 방출 예
로터 균형 ; 5 mg
모터 균형 ; 10 mg
프로펠러 장착 구멍 D:20 M3x4; D:23 M4x4 (도면에는 4-M4x4 및 0-M3x4도 표시됨)
모터 장착 구멍 D:50 M5x4
축 직경 IN: 15 mm
베어링 EZO SS 6902ZZ
파괴 시험 1000 V
무부하 전류 5.8A/20V
내부 저항 12m
모터 무게 1200150 g
제품 포장 무게 1320g (200 x 150 x 70 mm)
최대 전류 284.1 A
최대 출력 13111 W
최대 토크 19.1 Nm
최대 추력 45.5 kg
추천 호버 추력 14~18 kgf
효율성 >84%
정격 전압 12S 리포 배터리
추천 ESC MAD AMPX 200A (5-14S); 300A (5-14S)
추천 프로펠러 32x10.5, 32.1x12.8, 34x11.2, 34.1x13.6
무인 항공기 이륙 중량 12S-32? 60kg-쿼드콥터; 90kg-헥사콥터; 120kg-옥토콥터
단일 로터 이륙 중량 14kg ~ 18kg

ESC 선택, 프로펠러 매칭 및 통합 질문은 support@rcdrone.top or 에 문의하시기 바랍니다. https://rcdrone.top/.

포함된 항목

  • 프로펠러 플레이트*1
  • 프로펠러 위치 핀*1
  • 8.0mm 총알*3
  • 열 수축 튜브*3
  • M5*20mm*4 모터 나사
  • M3*18mm*4 프로펠러 나사
  • 스티커*2

테스트 데이터

MAD V110 IPE 140KV + FLUXER PRO 32x10.5 MATT + AMPX 200A V2 (5-14S) 12S

스로틀 [%] 전압 [V] 전류 [A] 입력 전력 [W] 출력 전력 [W] 토크 [N*m] RPM 추력 [kgf] 효율 [%] 효율 [gf/W]
30 47.98 7.7 367.1 242.7 1.310 1769 3.6 66.11 9.8
35 47.90 10.8 518.9 364.8 1.720 2025 4.7 70.29 9.1
40 47.87 14.2 677.9 515.5 2.190 2248 6.1 76.04 8.9
45 47.82 18.5 884.6 685.5 2.640 2480 7.3 77.49 8.3
50 47.74 25.0 1195.0 959.7 3.320 2760 9.1 80.31 7.6
55 47.64 34.2 1630.8 1337.1 4.190 3047 11.5 81.99 7.1
60 47.65 42.5 2023.4 1680.1 4.820 3329 13.3 83.05 6.6
65 47.55 52.2 2480.4 2097.8 5.590 3584 15.3 84.57 6.2
70 47.46 65.7 3120.1 2699.1 6.770 3807 18.4 86.51 5.9
75 47.42 76.6 3632.9 3094.1 7.330 4031 19.9 85.17 5.5
80 47.31 92.4 4371.1 3724.4 8.310 4280 22.4 85.21 5.1
85 47.21 110.4 5210.8 4417.1 9.360 4506 24.7 84.77 4.7
90 47.08 131.3 6180.1 5187.6 10.480 4727 27.8 83.94 4.5
95 46.92 156.5 7344.6 6170.3 11.930 4939 31.0 84.01 4.2
100 46.77 174.8 8177.2 6383.2 12.680 5150 33.3 83.63 4.1

MAD V110 IPE 140KV + FLUXER PRO 32x10.5 MATT + AMPX 200A V2 (5-14S) 14S

스로틀 [%] 전압 [V] 전류 [A] 입력 전력 [W] 출력 전력 [W] 토크 [N*m] RPM 추력 [kgf] 효율 [%] 효율 [gf/W]
30 55.86 9.48 529.2 367.1 1.730 2026 4.7 69.37 8.8
35 55.85 13.17 735.6 536.5 2.230 2297 6.0 72.93 8.2
40 55.79 17.53 978.1 756.2 2.840 2543 7.7 77.31 7.9
45 55.71 24.16 1345.8 1084.0 3.630 2852 9.9 80.55 7.4
50 55.67 32.34 1800.5 1485.0 4.420 3208 12.1 82.48 6.7
55 55.60 43.48 2417.4 2016.9 5.480 3515 14.9 83.43 6.2
60 55.52 58.09 3224.9 2659.4 6.690 3796 18.0 83.50 5.6
65 55.46 68.53 3800.7 3167.5 7.470 4049 20.2 83.80 5.3
70 55.38 84.35 4671.2 3939.2 8.730 4309 23.4 84.33 5.0
75 55.23 104.58 5776.4 4876.0 10.200 4565 26.6 84.41 4.6
80 55.17 118.10 6515.0 5525.1 10.900 4840 28.8 84.80 4.4
85 54.97 144.55 7946.3 6629.7 12.500 5065 32.4 83.43 4.1
90 54.82 173.27 9497.5 7887.8 14.210 5301 36.9 83.05 3.9
95 54.59 199.95 10916.1 8847.7 15.330 5511 39.2 81.05 3.6
100 54.58 207.51 11325.8 9037.1 15.640 5518 40.5 79.79 3.6

MAD V110 IPE 140KV + CF FLUXER 32.1x12.8 VTOL + AMPX 200A V2 (5-14S) 12S

스로틀 [%] 전압 [V] 전류 [A] 입력 전력 [W] 출력 전력 [W] 토크 [N*m] RPM 추력 [kgf] 효율 [%] 효율 [gf/W]
30 47.76 9.03 431.0 286.7 1.540 1778 4.1 66.51 9.5
35 47.72 12.13 579.0 410.1 1.940 2019 5.1 70.83 8.8
40 47.68 15.83 754.9 543.3 2.310 2246 6.2 71.97 8.2
45 47.60 21.59 1027.3 782.5 3.010 2483 8.2 76.17 8.0
50 47.56 29.08 1383.1 1083.0 3.730 2773 10.1 78.31 7.3
55 47.55 36.94 1756.6 1423.5 4.430 3068 11.9 81.04 6.8
60 47.45 47.63 2260.3 1844.5 5.290 3330 14.0 81.61 6.2
65 47.37 59.39 2813.6 2329.8 6.240 3565 16.8 82.80 6.0
70 47.25 72.94 3446.6 2899.4 7.300 3795 19.5 84.10 5.7
75 47.20 86.06 4061.7 3454.6 8.220 4013 21.2 85.05 5.2
80 47.13 104.21 4911.2 4187.9 9.390 4259 23.8 85.27 4.8
85 47.00 124.96 5873.4 4966.2 10.600 4474 27.2 84.55 4.6
90 46.83 148.46 6952.9 5819.4 11.840 4694 29.9 83.70 4.3
95 46.71 174.76 8162.8 6814.3 13.250 4911 33.6 83.48 4.1
100 46.57 194.16 9041.8 7531.0 14.040 5122 35.4 83.29 3.9

MAD V110 IPE 140KV + CF FLUXER 32.1x12.8 VTOL + AMPX 200A V2 (5-14S) 14S

스로틀 [%] 전압 [V] 전류 [A] 입력 전력 [W] 출력 전력 [W] 토크 [N*m] RPM 추력 [kgf] 효율 [%] 효율 [gf/W]
30 55.88 11.13 622.2 449.4 2.100 2044 5.3 72.23 8.5
35 55.80 15.11 843.3 630.5 2.620 2298 6.7 74.76 7.9
40 55.75 20.18 1124.9 898.4 3.330 2576 8.5 79.86 7.5
45 55.72 28.02 1561.2 1275.5 4.190 2907 10.8 81.70 6.9
50 55.66 38.30 2131.5 1772.2 5.210 3248 13.5 83.14 6.3
55 55.59 51.24 2848.2 2425.7 6.550 3536 16.9 85.17 5.9
60 55.53 60.81 3376.8 2936.4 7.280 3852 18.2 86.96 5.4
65 55.41 76.54 4241.0 3707.4 8.700 4070 21.8 87.42 5.1
70 55.34 94.90 5252.0 4529.2 9.990 4328 25.2 86.20 4.8
75 55.26 115.53 6384.3 5477.4 11.370 4600 28.3 84.80 4.4
80 55.12 134.46 7411.2 6284.7 12.410 4835 31.0 84.80 4.2
85 54.90 162.30 8910.8 7439.1 14.060 5053 34.6 83.48 3.9
90 54.66 193.78 10591.6 8507.1 15.440 5261 38.7 80.32 3.7
95 54.59 209.57 11440.9 9121.3 16.430 5301 40.3 79.73 3.5
100 54.56 209.01 11403.6 9072.2 16.290 5318 39.7 79.60 3.5

MAD V110 IPE 140KV + FLUXER PRO 34x11.2 GLOSSY + AMPX 300A V2 (5-14S) 12S

스로틀 [%] 전압 [V] 전류 [A] 입력 전력 [W] 출력 전력 [W] 토크 [N*m] RPM 추력 [kgf] 효율 [%] 효율 [gf/W]
30 47.78 10.60 506.6 378.6 1.960 1844 4.5 74.73 8.9
35 47.73 14.23 679.1 531.2 2.440 2079 5.8 78.22 8.6
40 47.70 19.38 924.3 745.0 3.040 2340 7.4 80.61 8.1
45 47.65 27.62 1316.1 1102.9 3.970 2651 9.8 83.76 7.4
50 47.58 36.15 1719.9 1454.4 4.700 2955 11.3 84.56 6.6
55 47.49 47.20 2241.6 1922.9 5.700 3222 13.9 85.78 6.2
60 47.43 58.98 2797.6 2431.0 6.700 3465 16.4 86.90 5.9
65 47.33 72.40 3426.1 3009.1 7.790 3689 19.4 87.83 5.7
70 47.23 92.34 4361.4 3806.4 9.280 3917 22.9 87.28 5.3
75 47.10 116.05 5466.0 4746.1 10.900 4158 27.1 86.83 5.0
80 47.01 131.16 6165.3 5354.1 11.620 4400 29.2 86.84 4.7
85 46.84 159.43 7467.7 6385.4 13.250 4602 32.2 85.51 4.3
90 46.66 185.17 8640.0 7217.4 14.360 4800 35.1 83.54 4.1
95 46.51 213.91 9948.7 8214.5 15.730 4987 38.8 82.57 3.9
100 46.30 245.58 11370.1 9128.6 16.590 5255 39.6 80.28 3.5

응용 프로그램

  • eVTOL UAV 추진(쿼드콥터, 헥사콥터 및 옥토콥터 이륙 중량에 대한 참조 데이터 제공)
  • 140KV 클래스 모터가 필요한 중량물 다중 로터 및 산업 UAV 플랫폼

세부사항

MAD V110 IPE eVTOL Drone Motor

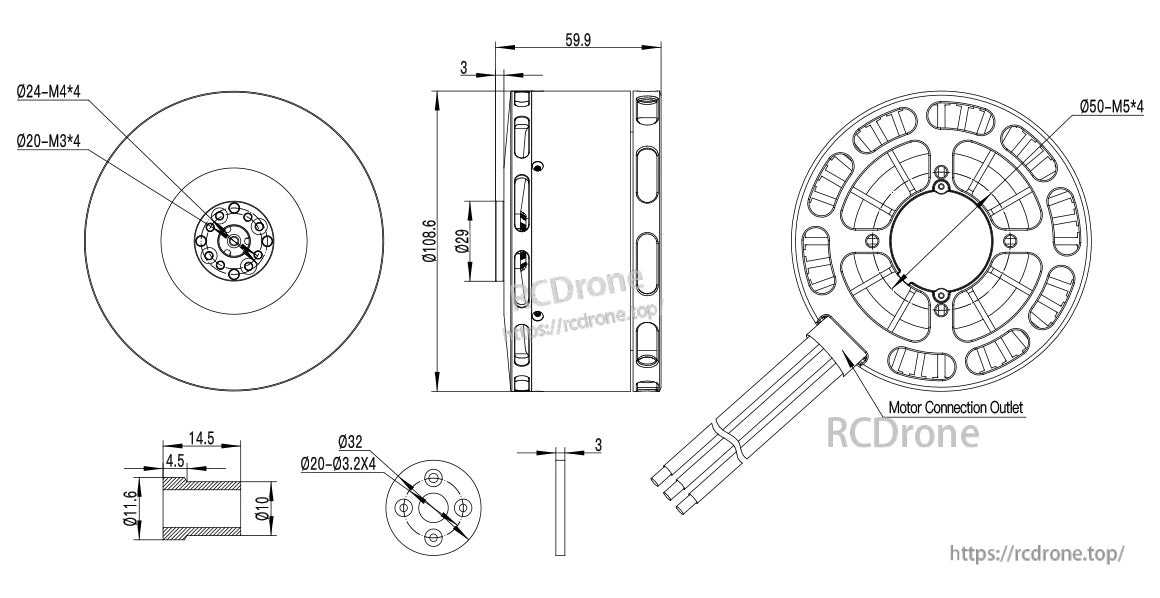

MAD V110 IPE 모터는 108.6 mm 외경, 59.9 mm 전체 높이 및 일관된 설치를 위한 명확하게 정의된 장착 홀 패턴을 사용합니다.

MAD V110 IPE eVTOL Drone Motor

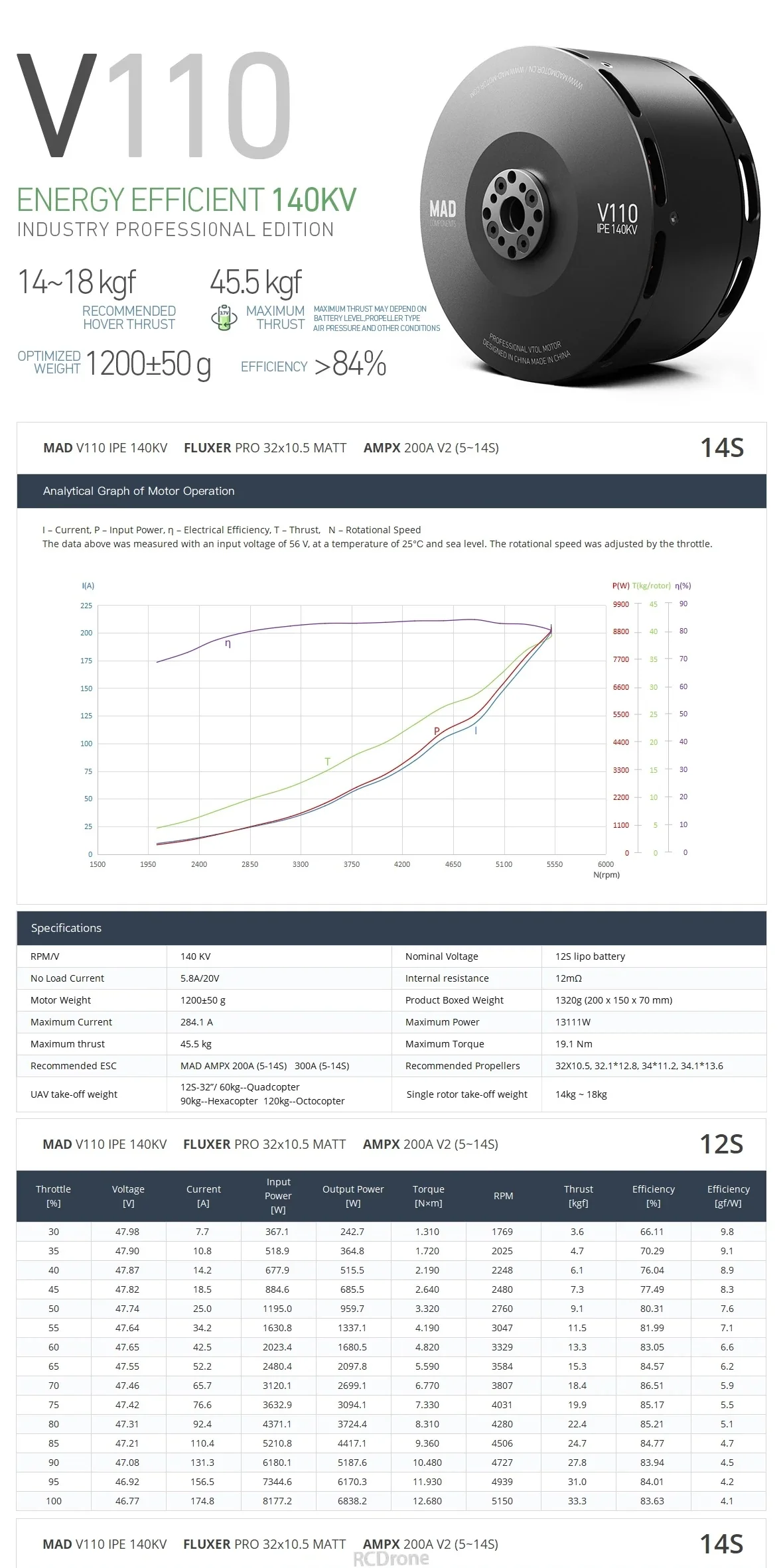

MAD V110 140KV 모터 성능 시트는 프로펠러 및 전원 시스템 선택에 도움이 되는 추력 곡선과 자세한 RPM, 전류, 전력 및 효율 데이터를 제공합니다.

MAD V110 IPE eVTOL Drone Motor

MAD V110 IPE 140KV 모터 테스트 데이터는 12S 및 14S 구성에 대한 여러 스로틀 포인트에서의 추력, 전류 소모, RPM 및 효율을 나열합니다.
