T-Motor MINI F45A + MINI F7 20x20 FPV 드론 ESC 스택, 3-6S BLHeli32 4in1, STM32F722

개요

T-Motor MINI F45A + MINI F7은 MINI F7 20x20 비행 컨트롤러와 MINI F45A 4-in-1 32비트 ESC를 결합한 컴팩트 FPV 드론 ESC 스택입니다. 3-6S 입력을 지원하며 안정적인 출력과 빠른 반응을 위해 설계되었습니다. 비행 컨트롤러는 DJI 디지털 HD FPV 시스템에 연결할 수 있습니다.

주요 특징

• 소형 바디 디자인(가벼운 무게, 작은 크기)으로 컴팩트한 빌드

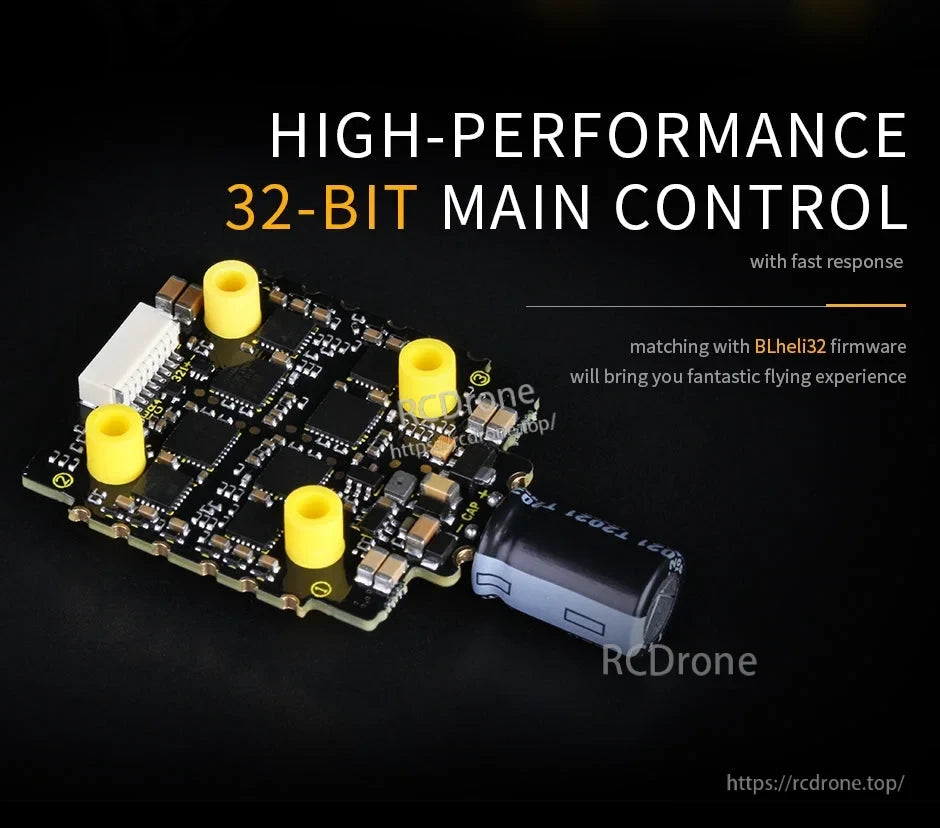

• 고성능 32비트 메인 컨트롤(빠른 응답; BLHeli32 펌웨어)
• 듀얼 BEC 플러그 앤 플레이 배선(용접 불필요): 수신기/아날로그 카메라/아날로그 비디오 송신기용 5V 전원 지원; DJI HD VTX용 10V 출력
• OSD 칩 지원; FC 파라미터 소프트웨어에서 OSD 매개변수 조정
• 스로틀 신호 지원: DSHOT150/DSHOT300/DSHOT600/PROSHOT1000
• Oneshot125/Oneshot42/Multshot 및 일반 PWM 신호와의 하위 호환성
• 통합 PIT 스위치 기능(설정 후 OBTP를 통해 아날로그 비디오 송신기 원격 켜기/끄기 제어)
• 표준 버전 FC와의 비교 주장: 33% 더 가벼움, 41% 더 작은 크기
• 제공된 설명에서의 독특한 포인트: 안정적인 출력; 빠른 응답

제품 지원 및 주문 도움을 원하시면 support@rcdrone.top or 방문해 주십시오 https://rcdrone.top/.

사양

응용 프로그램

• 20*20mm 비행 컨트롤러 + 4-in-1 ESC 스택이 필요한 FPV 드론 빌드
• DJI 디지털 HD FPV 시스템을 사용하는 빌드를 포함한 3-6S FPV 설정 (제공된 설명에 따라)

세부사항

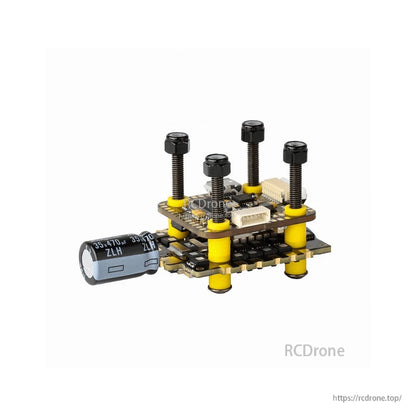

T-Motor MINI 스택은 전면 USB 포트, 플러그인 커넥터 및 더 깔끔한 빌드를 위한 소프트 마운팅 고무를 갖춘 컴팩트한 20x20 레이아웃을 사용합니다.

T-Motor F722 Mini 비행 컨트롤러는 컴팩트한 20x20 빌드를 위해 표준 FC보다 33% 가볍고 41% 작다고 광고됩니다.

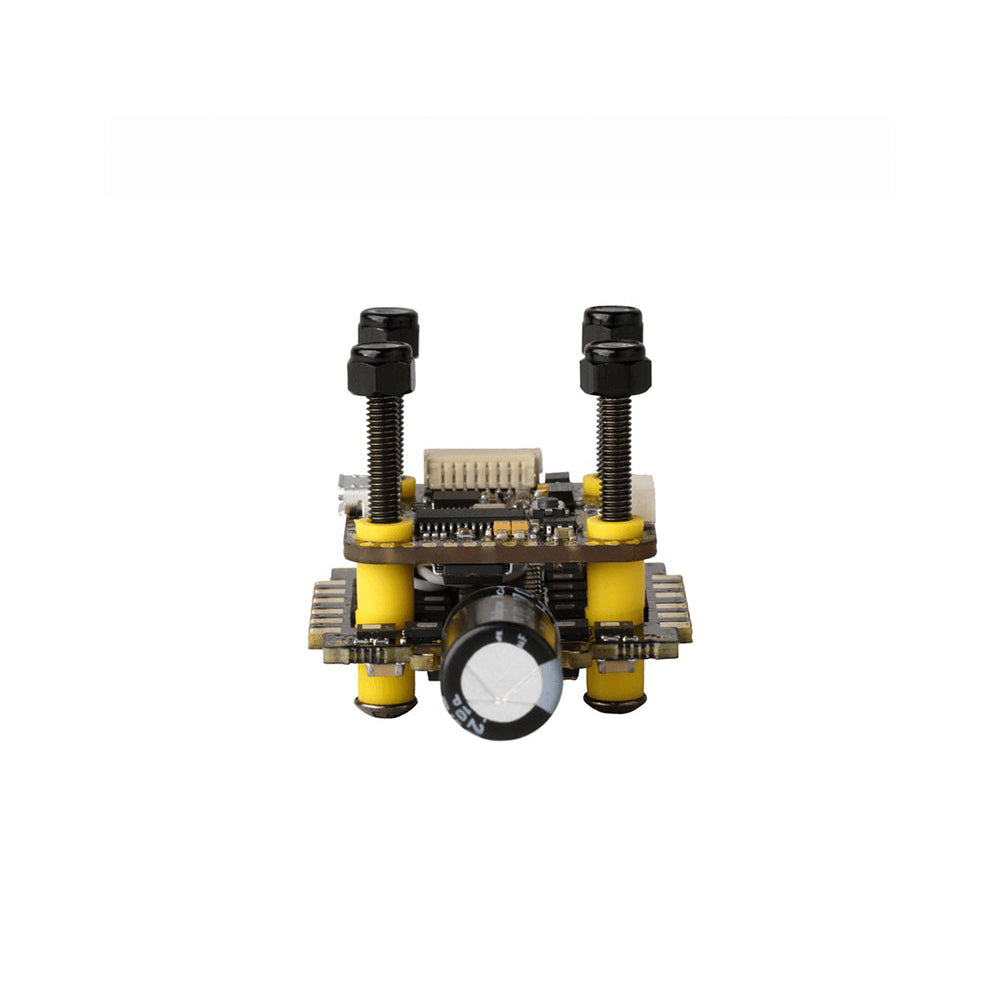

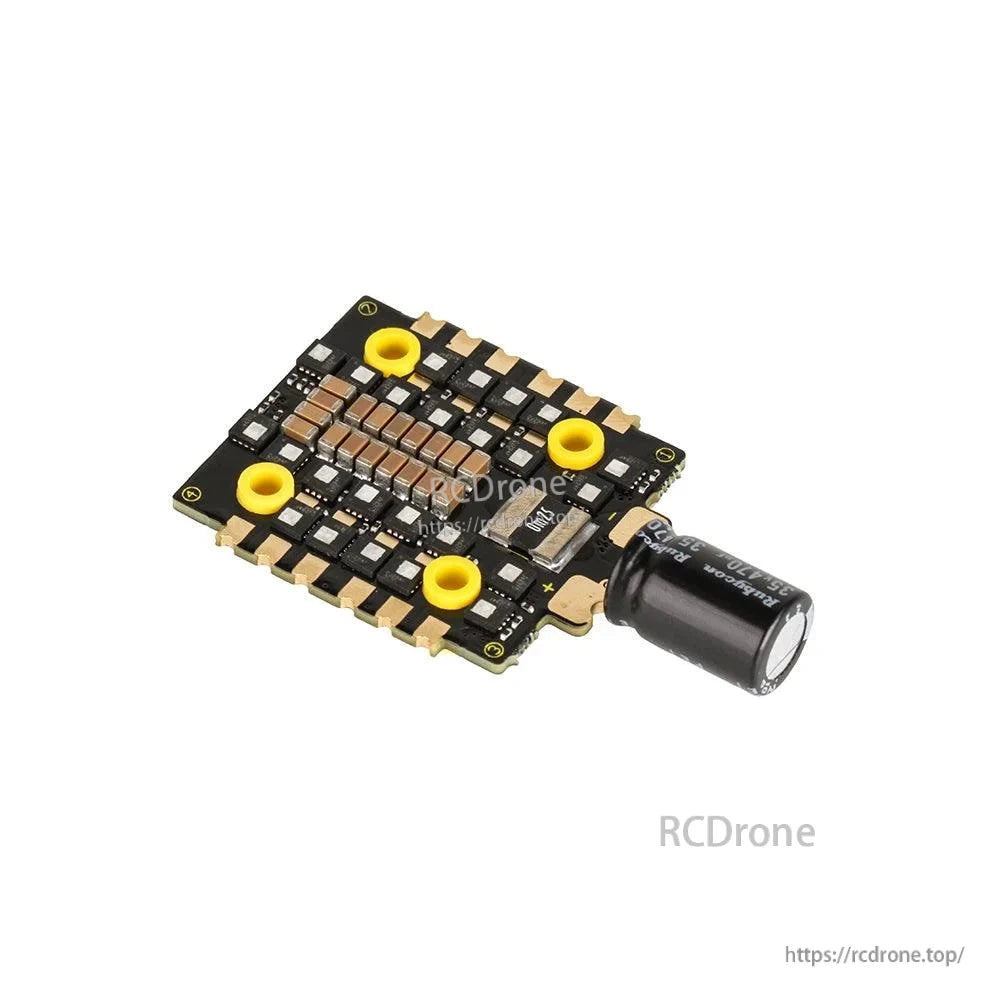

컴팩트한 20x20 스택은 32비트 BLHeli32 4-in-1 ESC 보드와 소프트 마운팅 고무 및 커패시터를 결합하여 깔끔하고 정돈된 빌드를 제공합니다.

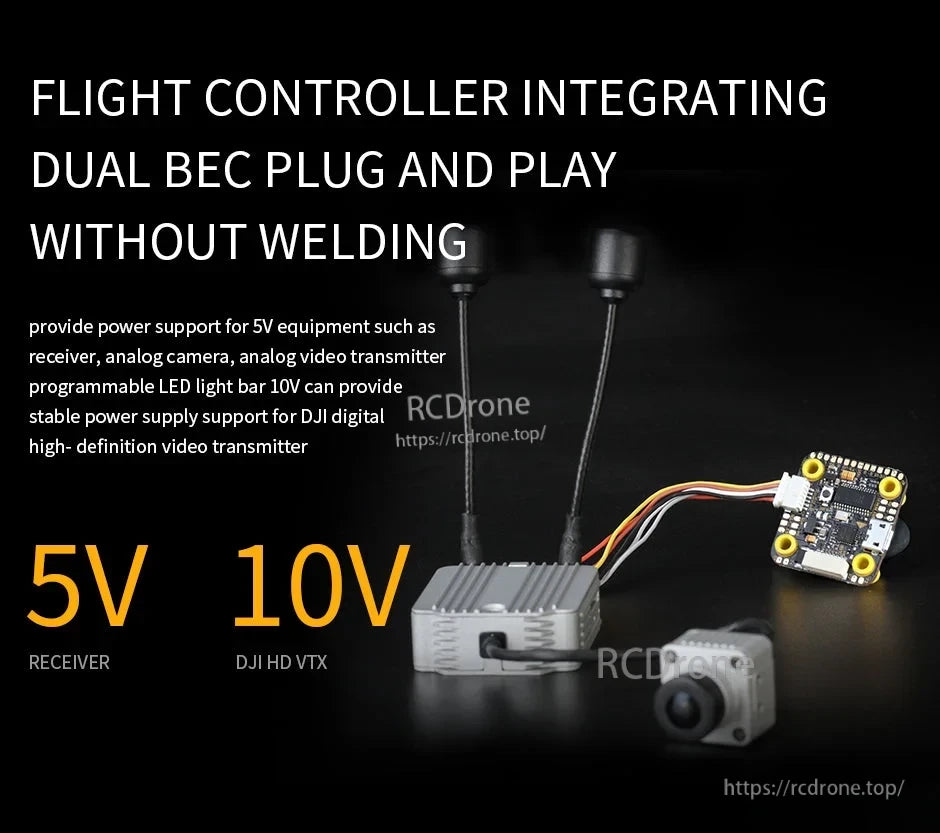

MINI F7 비행 컨트롤러는 플러그 앤 플레이 배선을 위한 이중 BEC 출력(수신기용 5V 및 DJI HD VTX용 10V)을 통합합니다.

온보드 OSD 칩은 비행 컨트롤러 구성 소프트웨어를 통해 OSD 매개변수를 조정하는 것을 지원합니다.

MINI F45A 4-in-1 ESC는 DSHOT150/300/600 및 PROSHOT1000 스로틀 신호를 지원하며, Oneshot, Multishot 및 일반 PWM에 대한 하위 호환성을 제공합니다.

통합된 PIT 패드는 OBTP 설정 후 아날로그 비디오 송신기의 원격 온/오프 제어를 지원합니다.

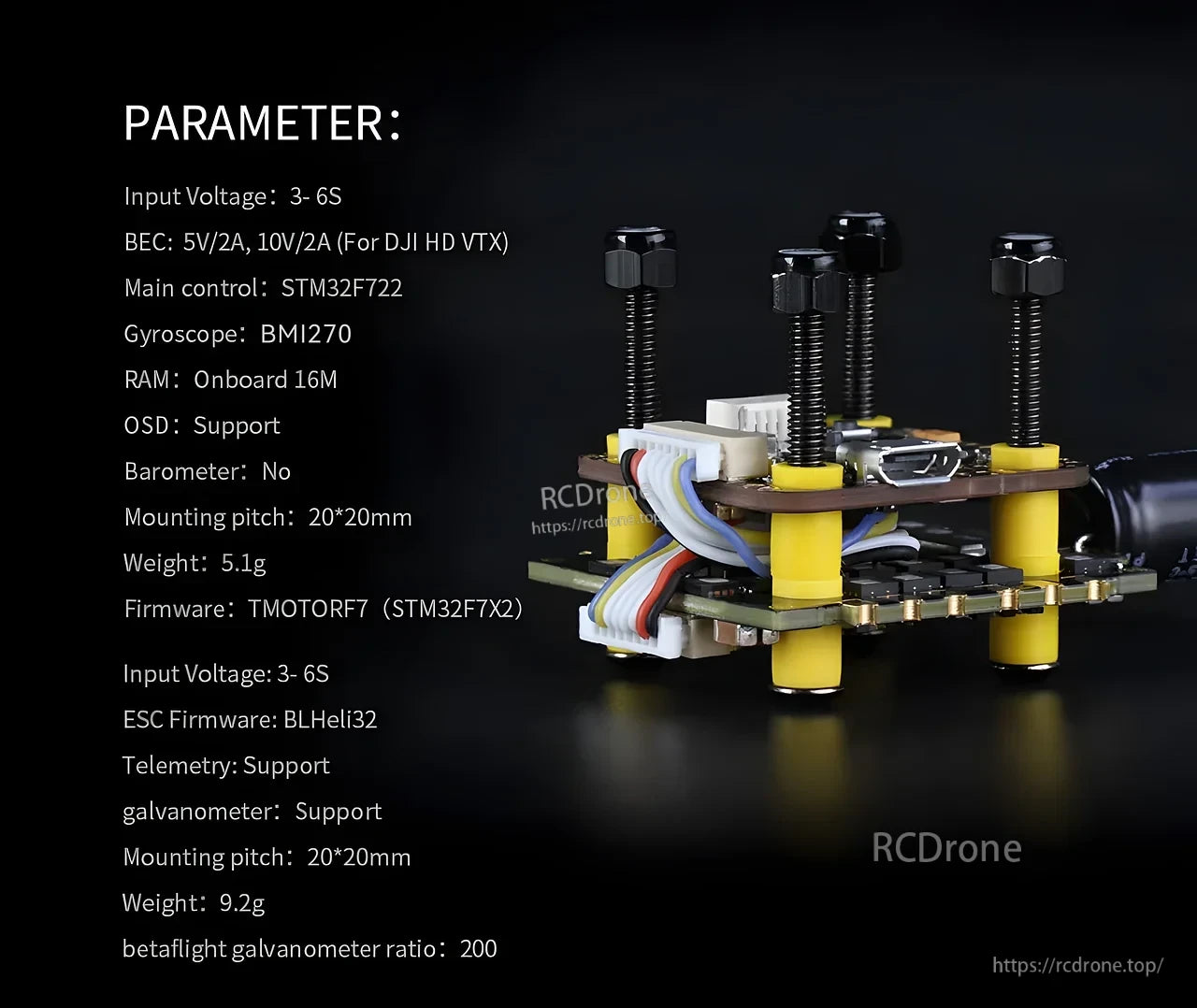

T-Motor MINI F45A + MINI F7 20x20 스택은 3–6S 입력을 지원하며, STM32F722 제어 및 BLHeli32 ESC 펌웨어가 포함된 5V/2A 및 10V/2A BEC를 포함합니다.
