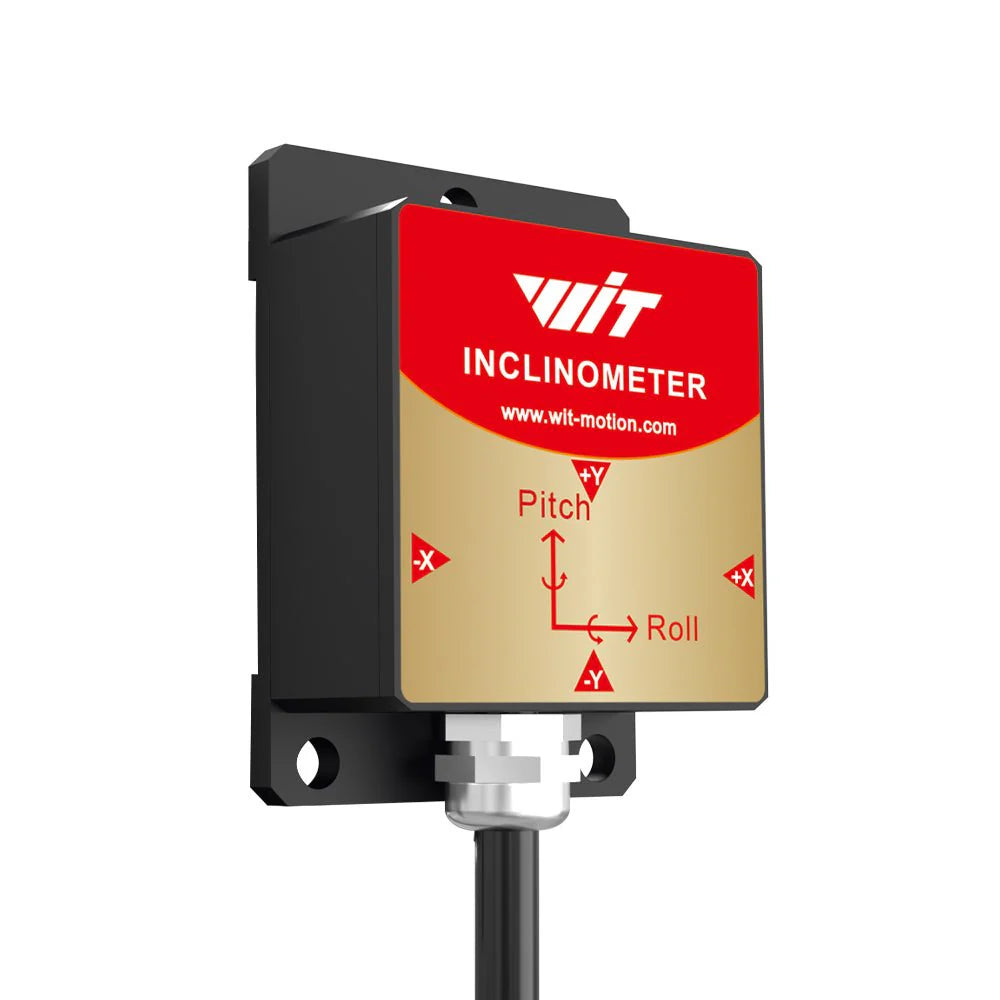

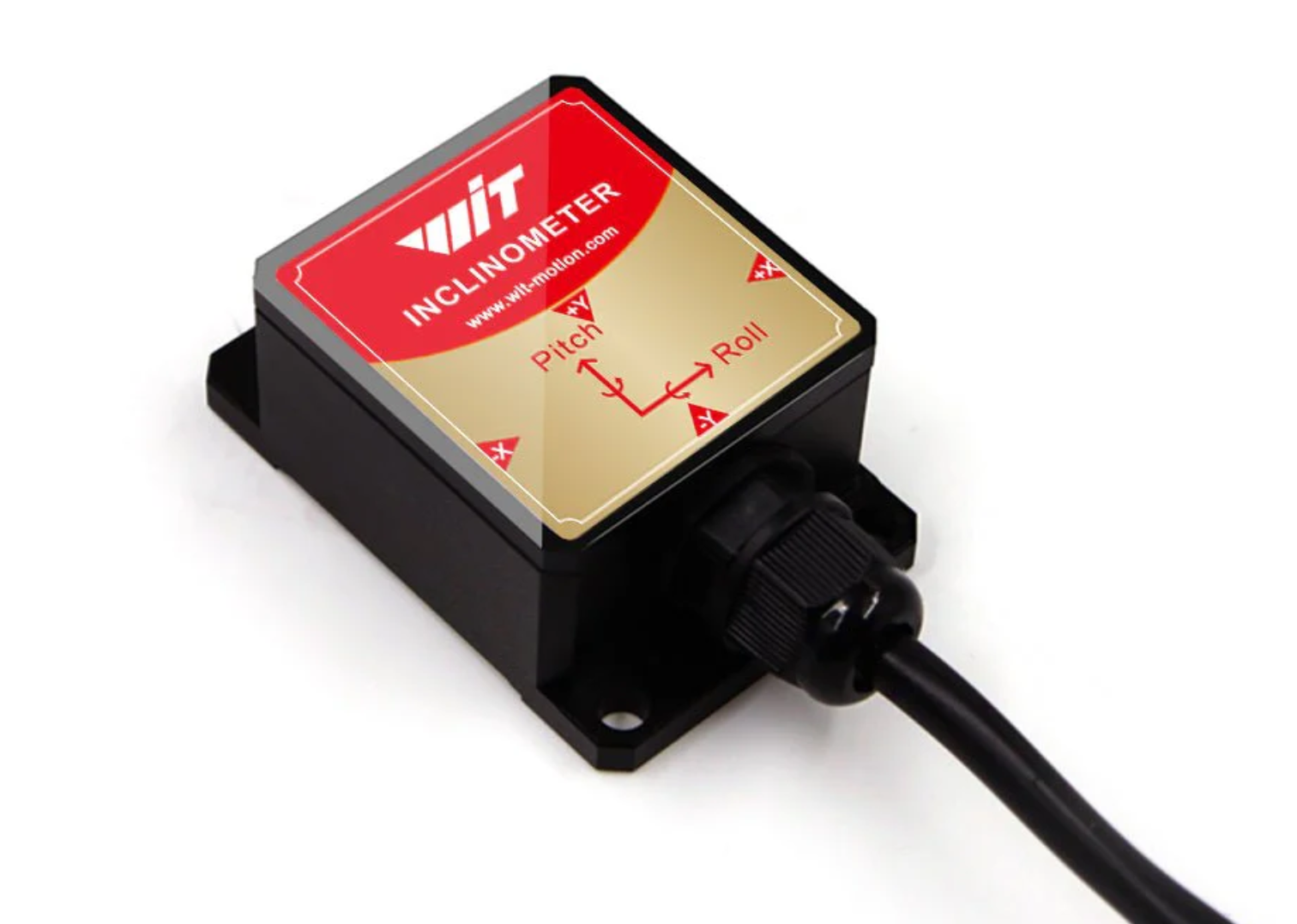

WitMotion HWT605 IP67 경사계 – 6축 자이로 + 3축 가속도계, RS232/RS485/TTL/CAN, SCA3300, ±16g, 0.05° XY 정확도

개요

WitMotion HWT605는 3축 가속도계와 3축 자이로스코프를 통합하여 3축 각도(피치/롤/요), 쿼터니언, 가속도, 각속도 및 타임스탬프를 출력하는 고성능 IP67 등급의 경사계입니다. SCA3300 정밀 가속도계와 32비트 MCU(84 MHz)를 기반으로 제작되어 군사 등급의 정확도를 제공하며, 온도 보상이 포함된 알루미늄, 충격 방지, 방부 하우징 안에 있습니다. 인터페이스는 산업 및 임베디드 애플리케이션에 적합한 TTL, RS232, RS485 및 CAN을 포함합니다.

주요 특징

• IP67 방수 &및 충격 방지 내부 포팅 및 알루미늄 쉘이 있는 밀폐 설계.

• 고정밀 SCA3300 가속도계는 온도 보상 기능을 갖추어 변화하는 환경에서도 안정적인 출력을 제공합니다.

• 32비트 고속 프로세서 (84 MHz)로 빠른 자세 해결 및 반응성 데이터 스트림을 제공합니다.

• 풍부한 데이터 출력: 3축 가속도, 3축 자이로, 3축 각도, 쿼터니언, 및 타임스탬프.

• 다양한 인터페이스 옵션: TTL / RS232 / RS485 / CAN (모델 변형 HWT605-TTL 표시됨).

• 넓은 전원 공급 범위: 5–36 V TTL/RS232/RS485용; 5–24 V CAN용.

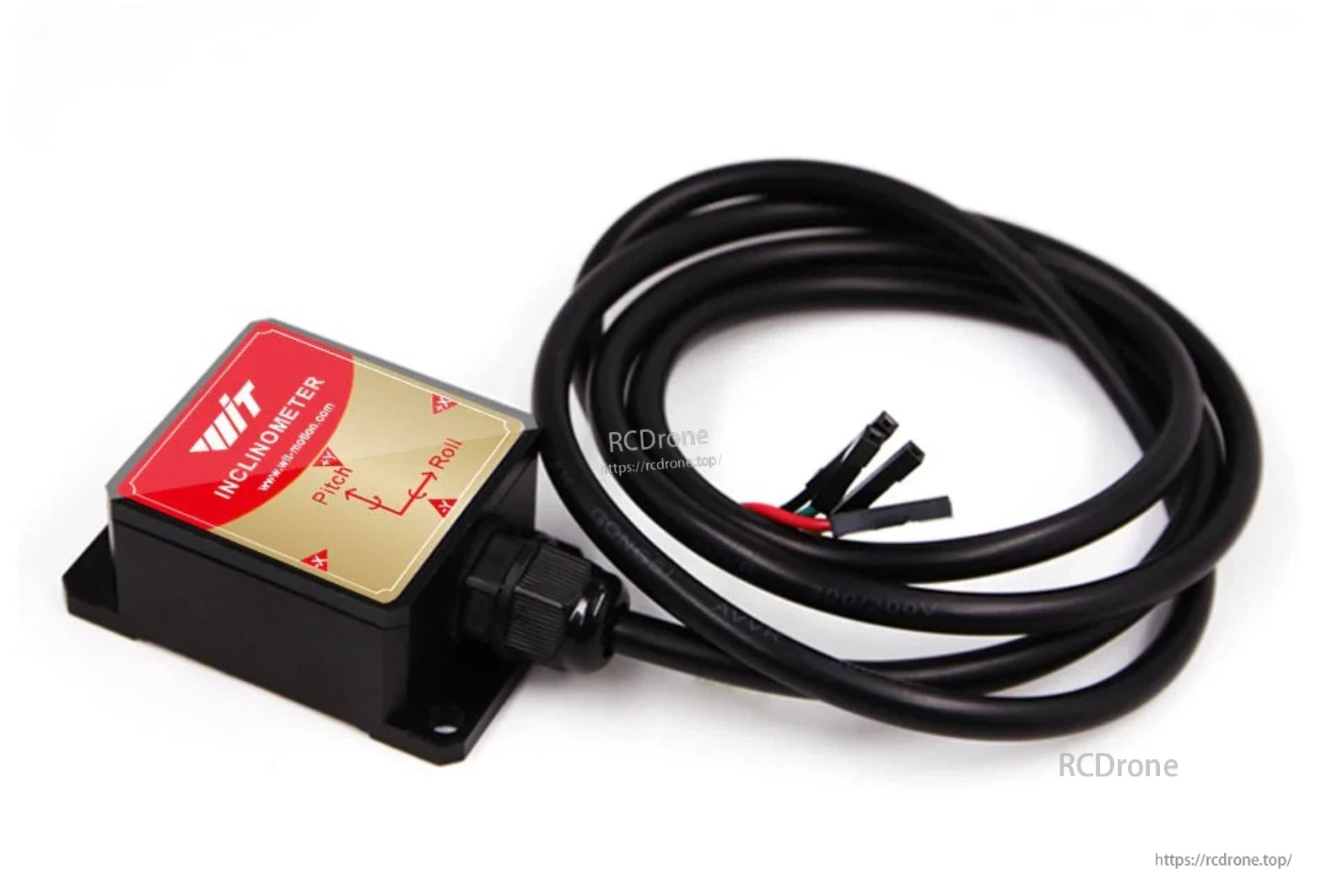

• 내구성 있는 케이블: 표준 1 m 케이블로 간편한 설치가 가능합니다.

  html

사양

기계적 &및 환경적

• 내구성이 뛰어난 알루미늄 외관으로 방청/부식 방지 성능을 제공합니다.

• 포팅(내부 접착제) 구조는 온도 간섭을 줄이고 방수 보호(IP67)를 강화합니다.

인터페이스 옵션

• HWT605-TTL: TTL 직렬.

• 추가 변형은 RS232, RS485, 또는 CAN 연결을 제공하여 다양한 컨트롤러 및 PLC/DAQ 시스템에 맞출 수 있습니다.

일반적인 응용 프로그램

산업 태세 및 기울기 모니터링, 모바일 로봇, AGV/AMR 내비게이션, 중장비 수평 조정, 플랫폼 안정화 및 열악한 야외 환경에서의 상태 모니터링.

세부사항

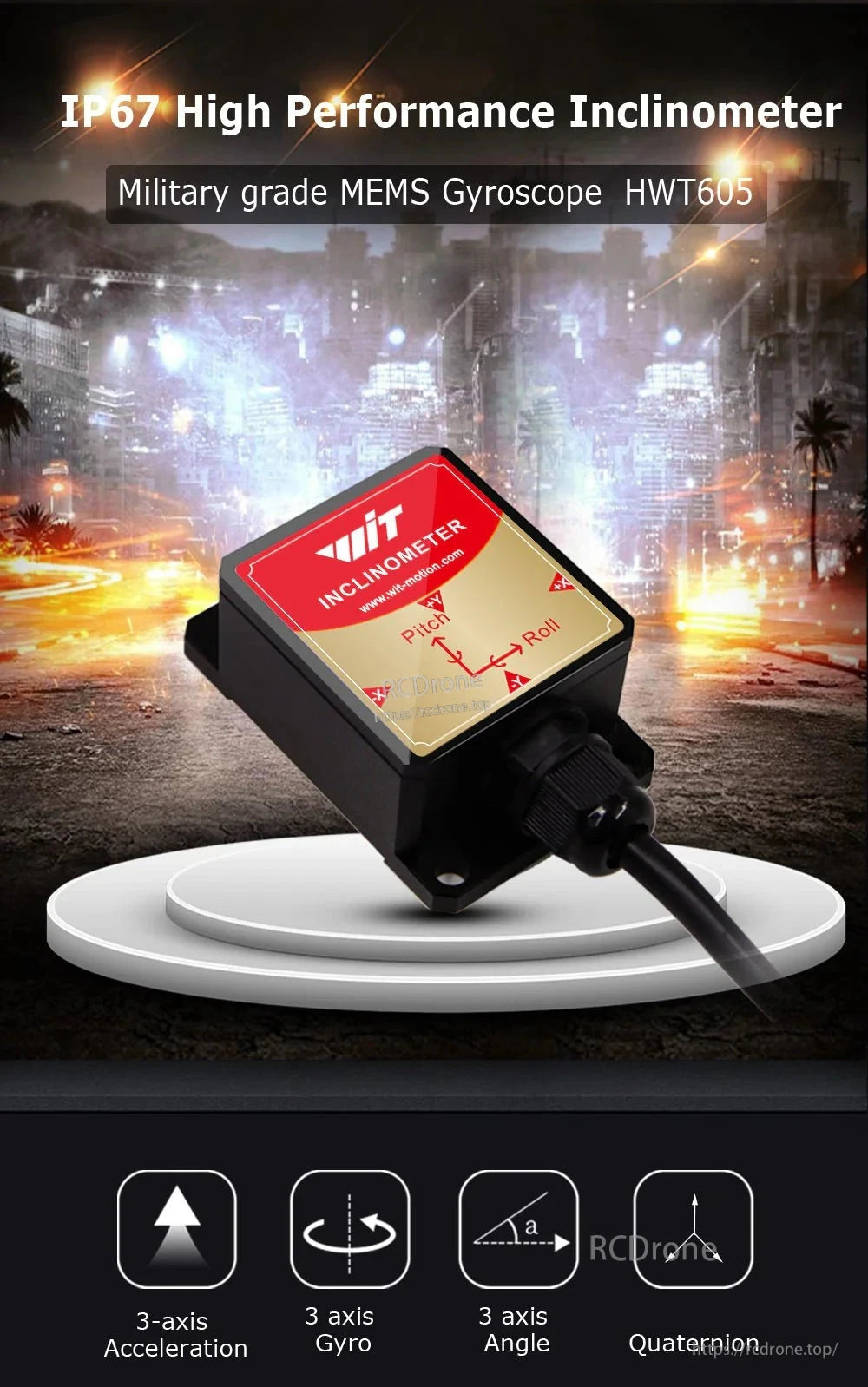

군용 등급 MEMS 자이로스코프 HWT605가 장착된 IP67 고성능 경사계로, 3축 가속도, 자이로, 각도 및 쿼터니언을 특징으로 합니다.

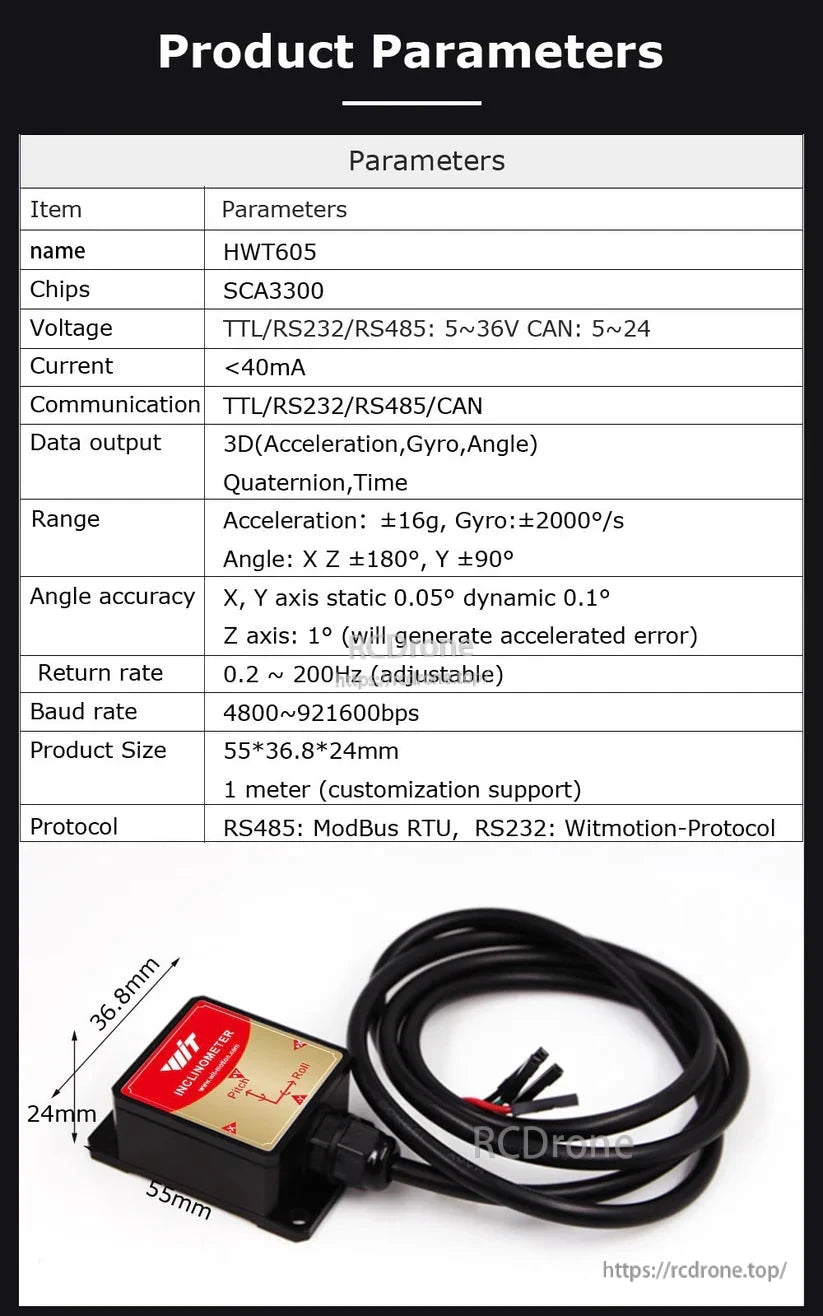

WitMotion HWT605 경사계는 SCA3300 칩, 3D 출력, ±16g 가속도, ±2000°/s 자이로, ±180°/±90° 각도 범위를 포함합니다. TTL/RS232/RS485/CAN, ModBus RTU 및 Witmotion 프로토콜을 지원하며 크기는 55×36.8×24mm입니다.

고속 32비트 프로세서, 84MHz, 저전력, 빠른 데이터 처리

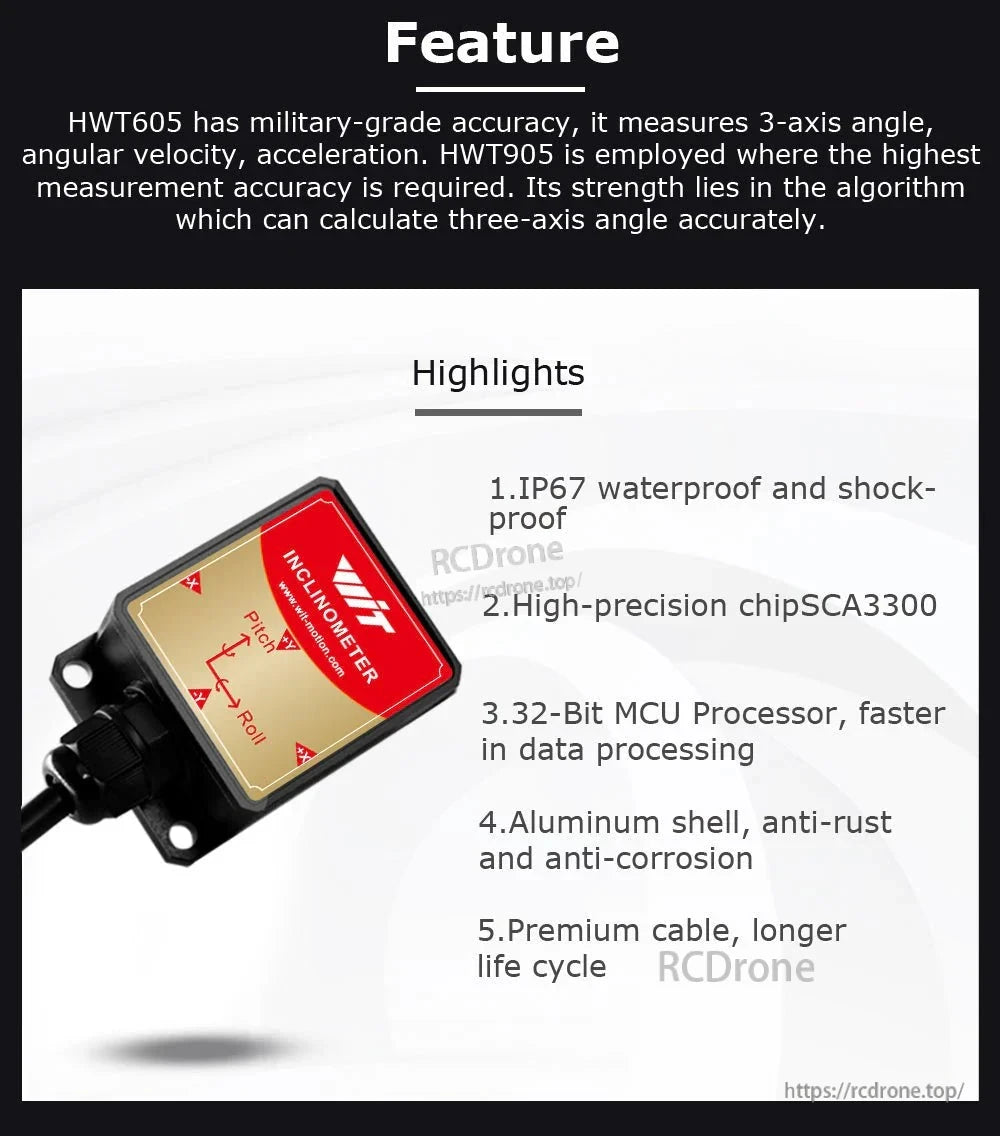

WitMotion HWT605 경사계는 3축 각도, 각속도 및 가속도 측정을 통해 군용 등급의 정확성을 제공합니다. IP67 방수 기능, SCA3300 칩, 32비트 MCU, 알루미늄 외장 및 내구성 있는 케이블이 특징입니다.

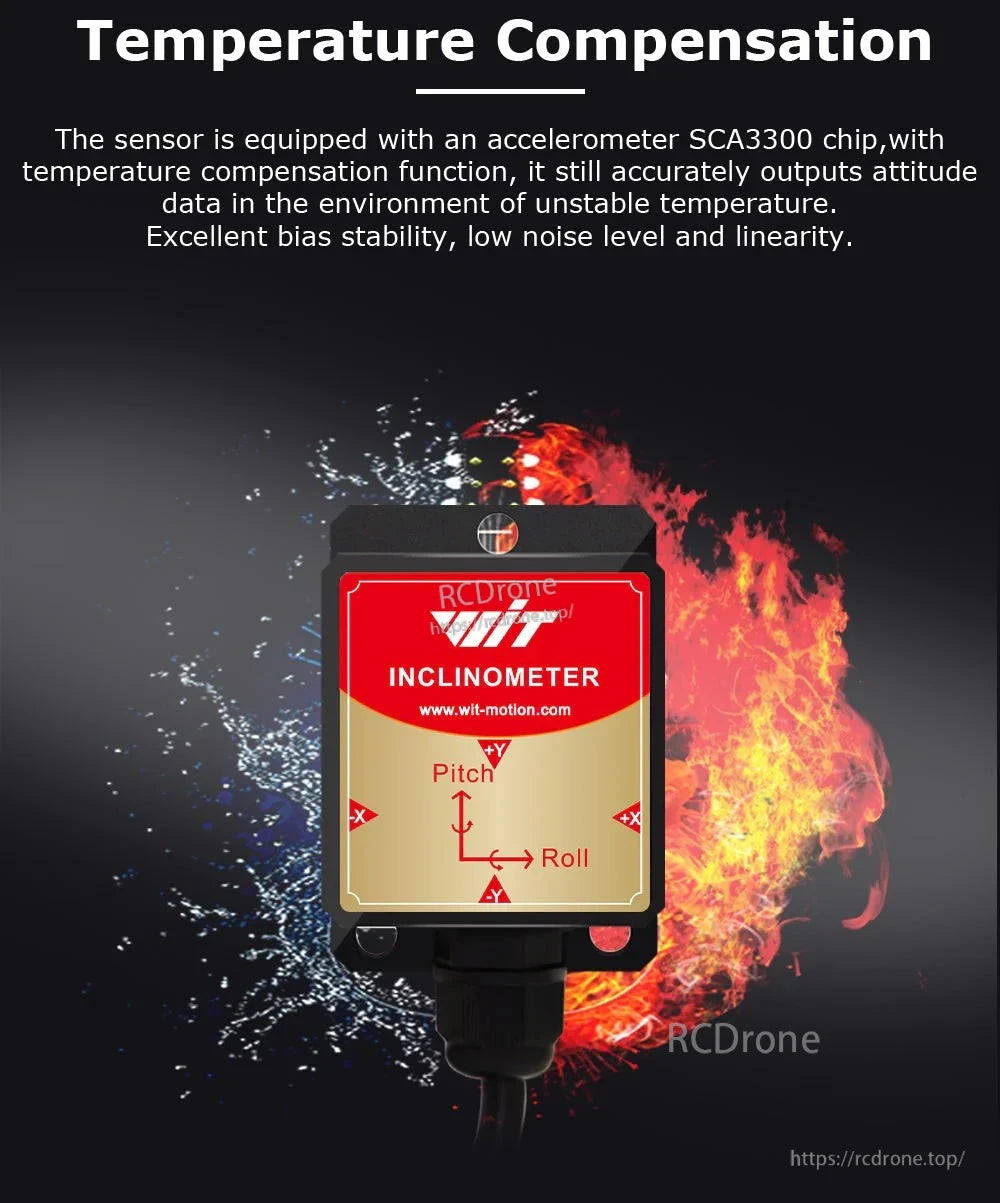

SCA3300 칩이 장착된 WitMotion HWT605 경사계는 온도 보정을 제공하여 다양한 온도에서 정확한 자세 데이터를 보장합니다.

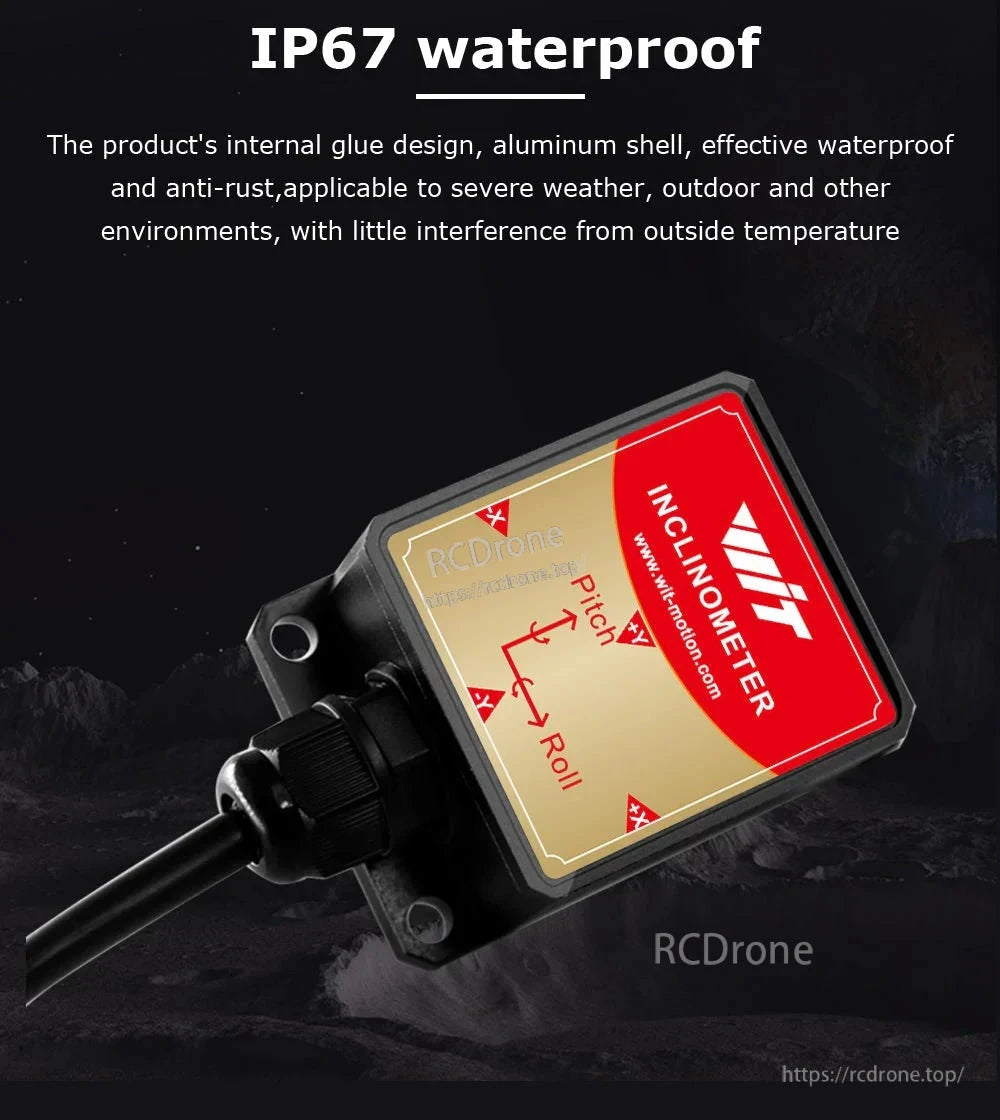

IP67 방수 경사계, 알루미늄 외장, 방청, 야외 사용, 피치 및 롤 측정

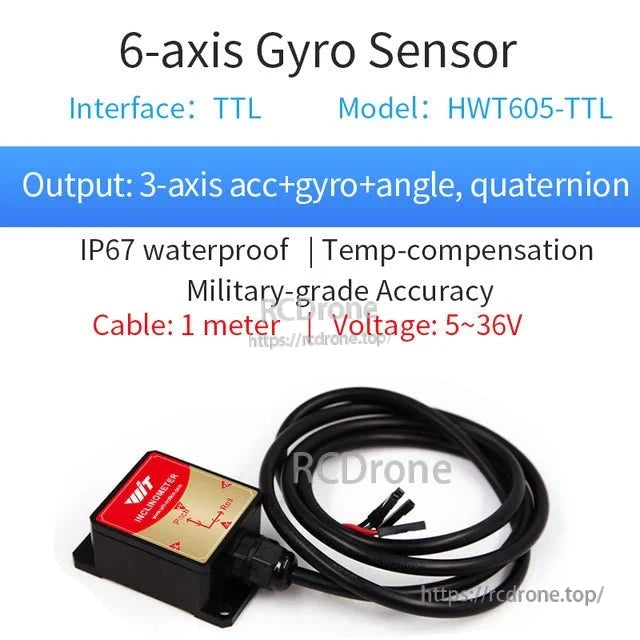

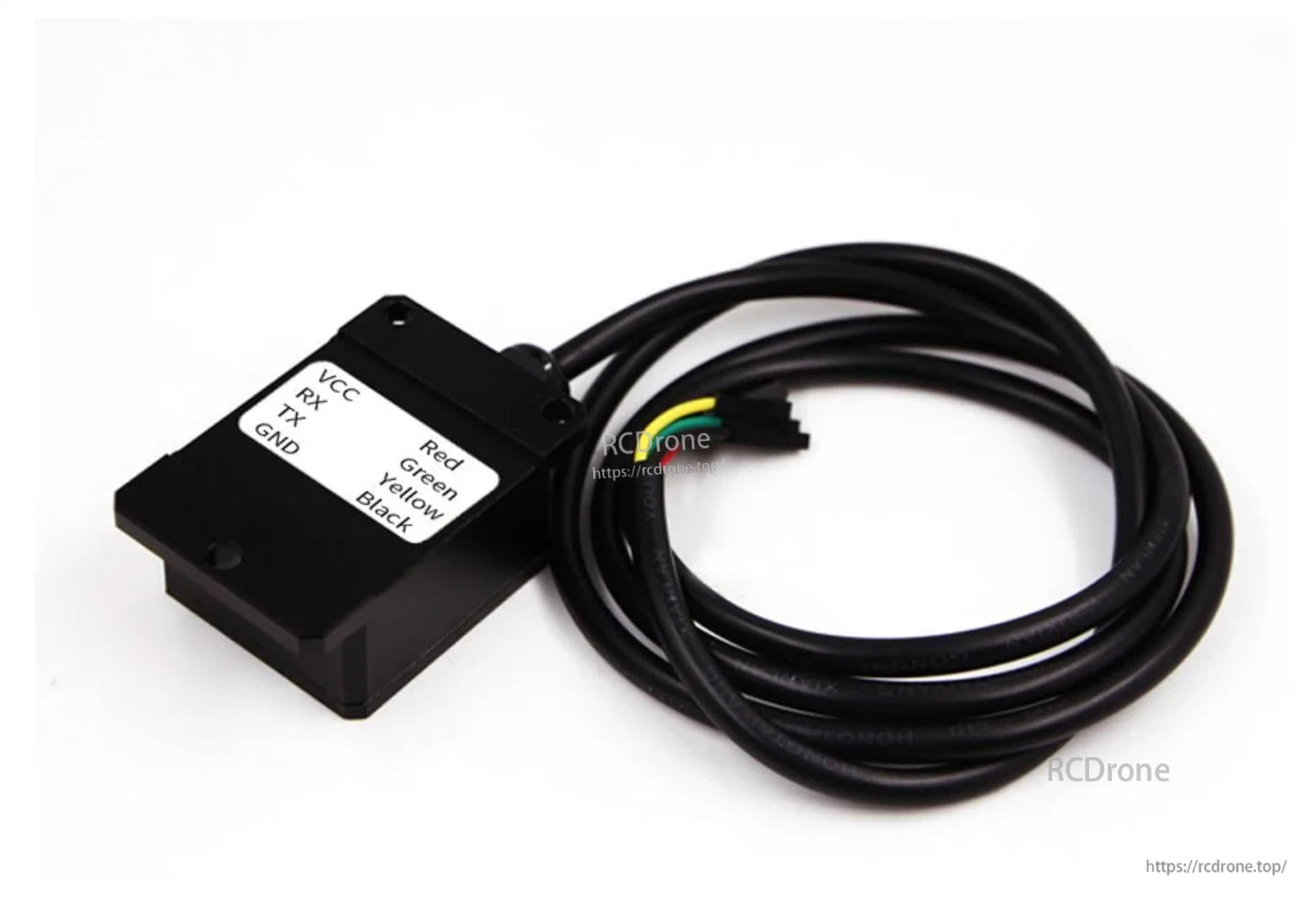

6축 자이로 센서, HWT605-TTL, TTL 인터페이스, 3축 가속도+자이로+각도, 쿼터니언 출력. IP67 방수, 온도 보정, 군용 등급의 정확성, 1m 케이블, 5-36V.
