WitMotion SINVT 듀얼 축 경사계, 0–5V 아날로그 ±90°, RS232/RS485, 9–36V 전원, IP67 산업용 자세 센서

개요

WitMotion SINVT는 컴팩트하고 저렴한 전압형 경사 센서로, X/Y 이중 축 기울기 (±90°)를 측정하고 표준 0–5 V 아날로그 (0°에서 중심 2.5 V)를 출력합니다. 고정밀 MEMS를 기반으로 하며 통합된 칼만 필터를 통해 동적 조건에서도 안정적인 각도 데이터를 제공합니다. 이 모듈은 직렬 통신 (RS232/RS485 선택 가능)을 지원하여 PC 소프트웨어를 통해 구성 및 알람 설정을 할 수 있으며, 9–36 V DC에서 작동하고, 열악한 환경을 위해 IP67로 보호됩니다.

주요 특징

• 이중 축 경사 모니터링 (X, Y), 0–±90° 측정 범위

• 아날로그 0–5 V 출력으로 X축 (OUTX) 및 Y축 (OUTY), 2.5 V at 0°

• 통합 칼만 필터; MEMS 각도 솔버로 직접 기울기 출력

• RS232 / RS485 직렬 포트 옵션; PC 소프트웨어로 X/Y 알람 각도를 설정할 수 있습니다.

• 산업 디자인으로 높은 진동 저항 >3500 g 및 넓은 온도 범위 −40 ~ +85 °C

• 넓은 전원 공급 9–36 V DC, 소형 크기 55×37×24 mm, IP67 보호 등급

전형적인 응용 프로그램

고전압 전선 타워, 교량/댐 기울기 모니터링, 유압 리프트 테이블, 광산 기계, 공중 작업 플랫폼 및 일반 산업 장비.

사양 (이미지 참조)

• 측정 범위: 0~±90° (이중 축)

• 축: X, Y

• 해상도 (BW 5 Hz): 0.01°

• 정확도 (−40 ~ +85 °C): 0.1°

• 주파수 응답: DC 응답, 100 Hz

• 제로 온도 드리프트 (−40 ~ +85 °C): ±0.01°/°C

• 감도 온도 계수 (−40 ~ +85 °C): ≤150 ppm/°C

• 제로 오프셋: 2.5 V @ 0°

• 전원 켜기 시작 시간: 0.2 s; 응답 시간: 0.01 s

• 평균 작동 시간: ≥55,000

• 충격 저항: 3500 g/0.5 ms, 3×/axis

• 진동 방지: 10 grms, 10–1000 Hz

• 절연 저항: ≥100 kΩ

• 방수 수준: IP67

• 케이블: 1.0 m 착용/오일/온도 저항 차폐 케이블

• 무게: 55 g (포장 제외)

전기 지수

• 공급 전압: 9 (최소) / 12 또는 24 (일반) / 36 (최대) V

• 작동 전류: 60 mA

• 출력 부하: 저항성/커패시턴스 (커패시턴스 ≤ 20 nF)

• 작동 온도: −40 ~ +85 °C

• 저장 온도: −55 ~ +100 °C

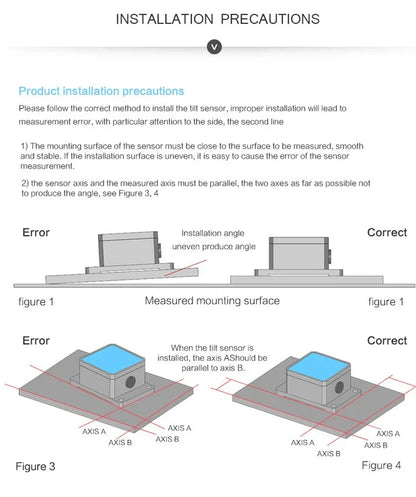

치수 &및 설치

• 외형: 55 × 37 × 24 mm; 다이어그램에 표시된 대로 장착 홀 패턴

• 수평 또는 수직 설치 오른쪽 좌표 규칙에 따라 (다이어그램에 X/Y 축 레이블 표시).

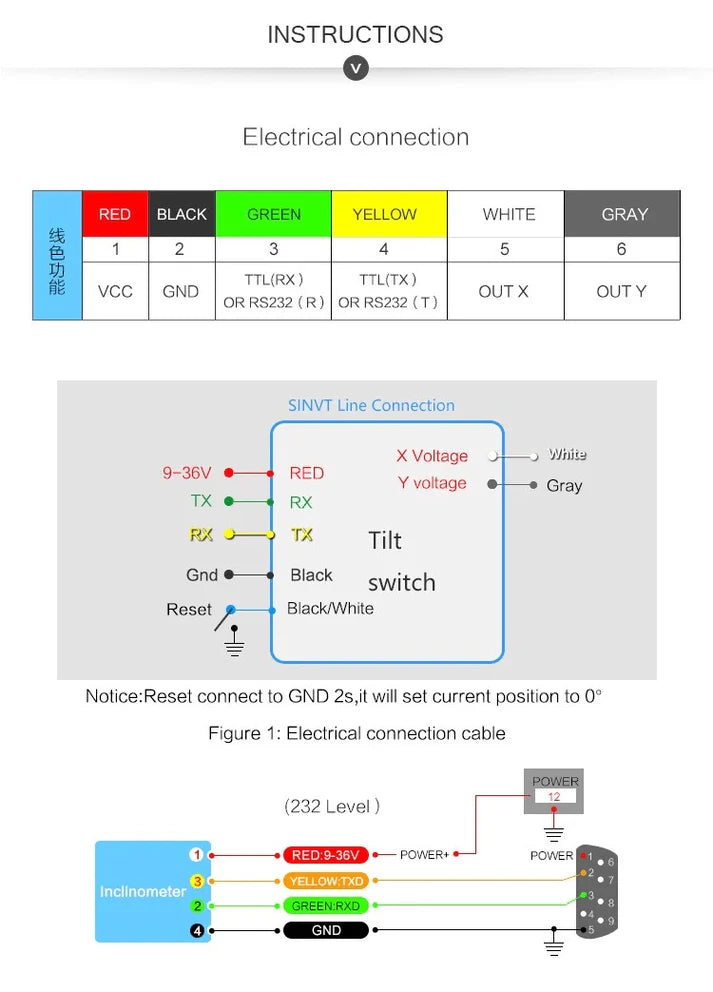

배선 &및 출력 (색상 → 기능)

1. 흰색: VCC (9–36 V)

2. 검은색: GND

3. 녹색: TTL(RX) / RS232(R)

4. 노란색: TTL(TX) / RS232(T)

5. 흰색: OUTX (X축 0–5 V)

6. 회색 (GR): OUTY (Y축 0–5 V)

7. 보라색: 상대 자세 / 지면 기준

각도–전압 변환 (0–5 V)

• 제로 위치 = 2.5 V (0°); −90° ≈ 0 V; +90° ≈ 5 V.

• 감도 ±90° 범위: 36°/V.

• 각도 = 36 × (Vout − 2.5 V).

  • 예시: 3.75 V → 45°; 1.75 V → −27° (이미지의 공식에 따라).

• 다른 범위(e.g., ±30° 옵션)에서는 감도가 그에 따라 조정됩니다.

포함된 내용

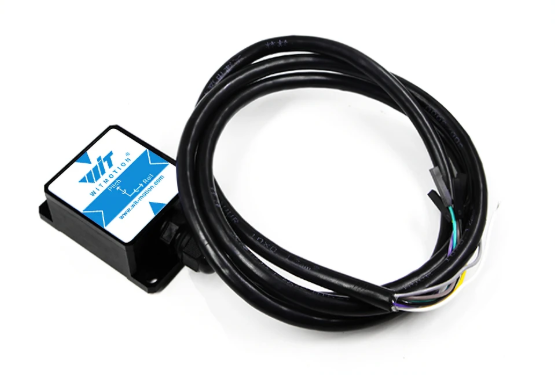

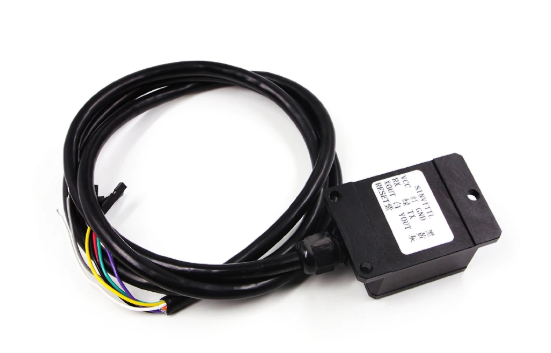

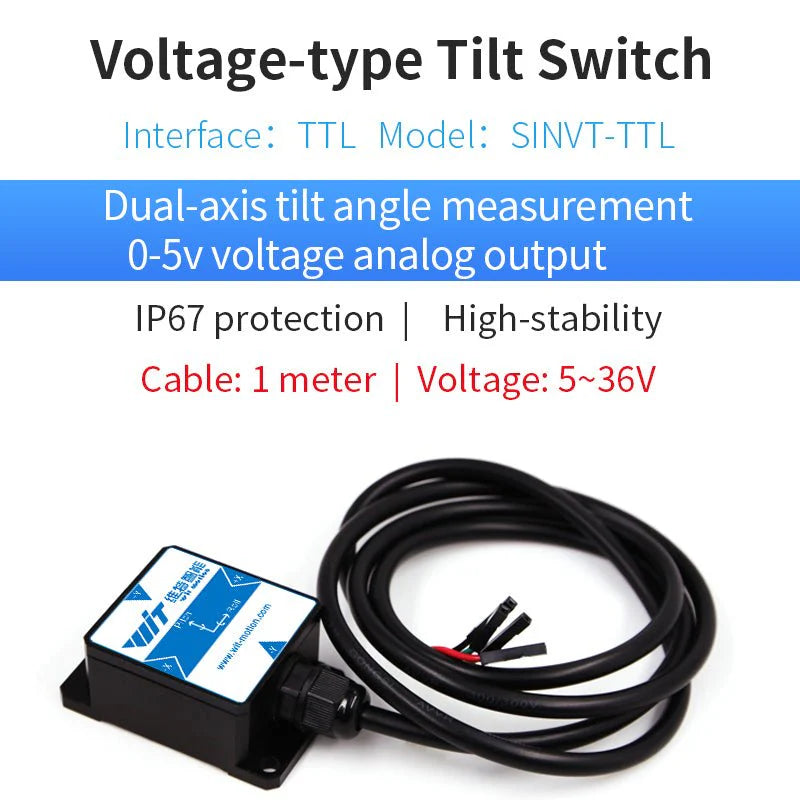

• SINVT 경사계와 1.0 m 차폐 케이블(실제 이미지에 표시된 대로)

상세정보

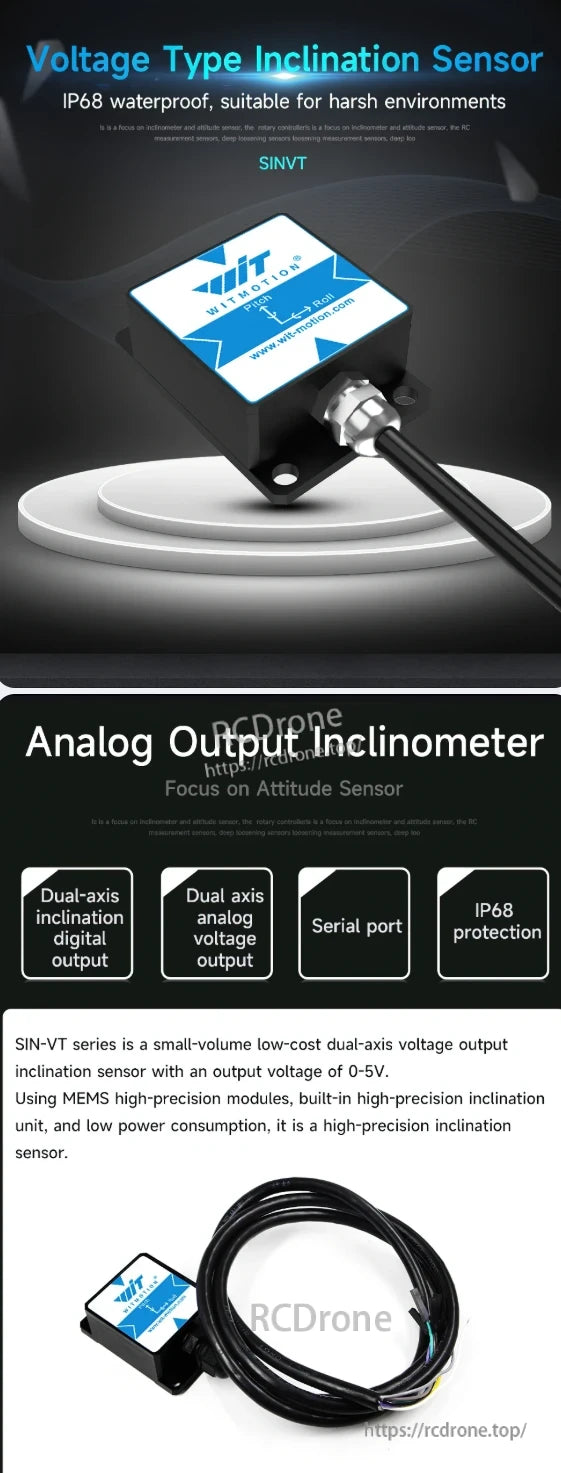

WitMotion SINVT는 0-5V 아날로그 출력, IP68 방수, MEMS 고정밀 기술을 갖춘 컴팩트하고 저렴한 이중 축 전압 출력 경사계로, 열악한 환경에서 신뢰할 수 있는 자세 감지를 제공합니다.

WitMotion SINVT 경사계는 이중 축 모니터링, 칼만 필터, 직렬 통신, 높은 정밀도, 넓은 전압 입력, PC 소프트웨어 제어, IP67 보호, 0–90° 범위, 0.1° 정확도 및 산업 내구성을 제공합니다.

WitMotion SINVT 경사계는 와이어 타워, 다리, 리프트, 산업, 광업 및 항공 장비에서 정밀한 경사 및 자세 측정을 위해 사용됩니다.

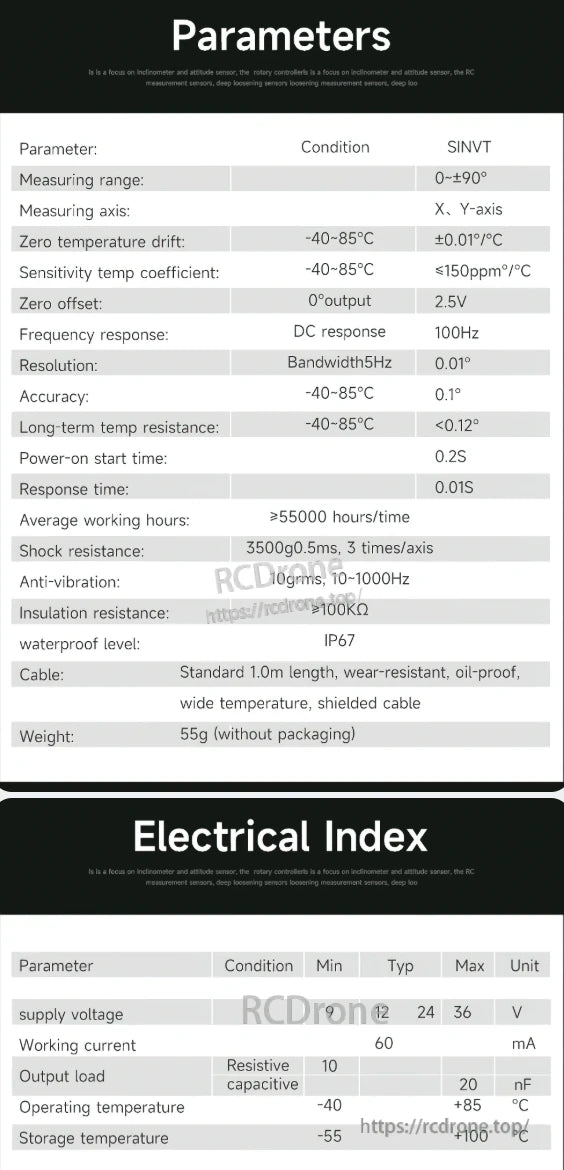

WitMotion SINVT 경사계는 ±90° 범위, X/Y 축, 0.1° 정확도, IP67 등급, 55g 무게, 9-36V 전원, 60mA 전류, -40°C에서 +85°C 작동, 100Hz 응답, 0.01° 해상도를 제공합니다.

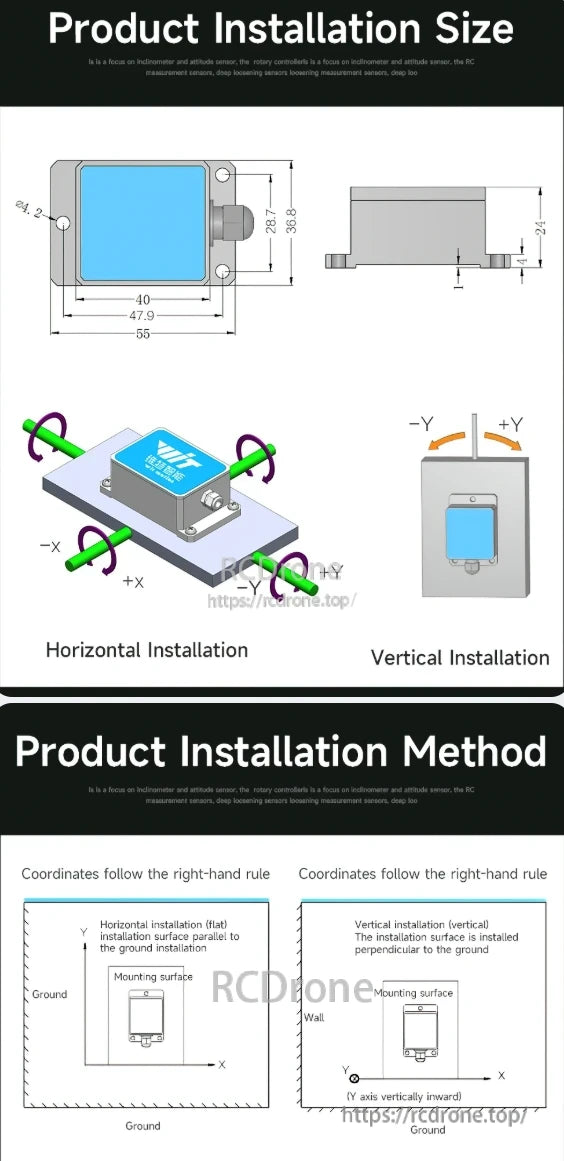

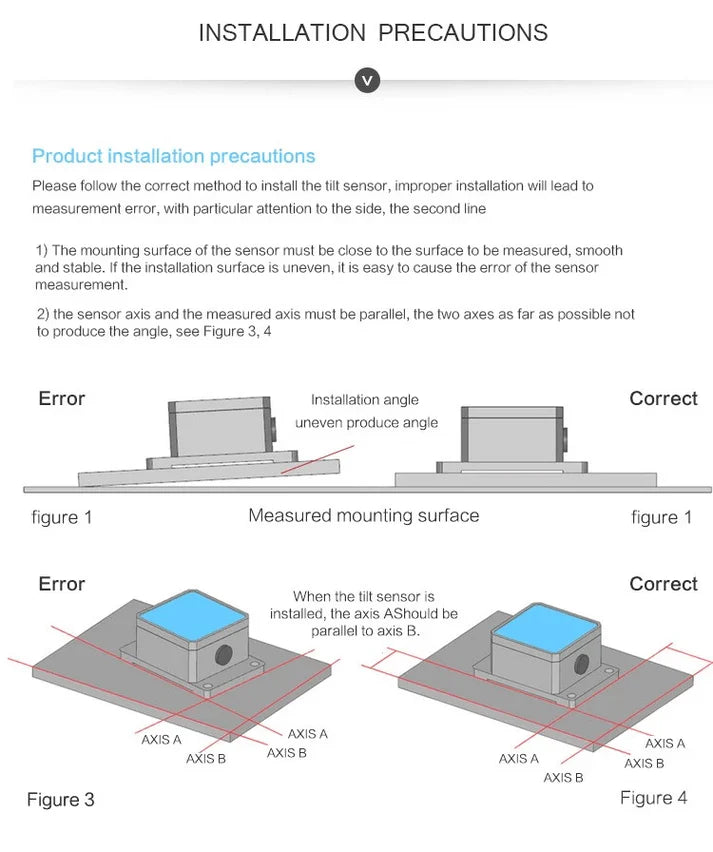

WitMotion SINVT 경사계 설치 가이드. 치수: 55×47.9×36.8 mm. 수평 및 수직 장착을 지원합니다. 좌표는 오른손 법칙을 따릅니다. 설치 표면은 지면과 평행하거나 수직이어야 합니다.

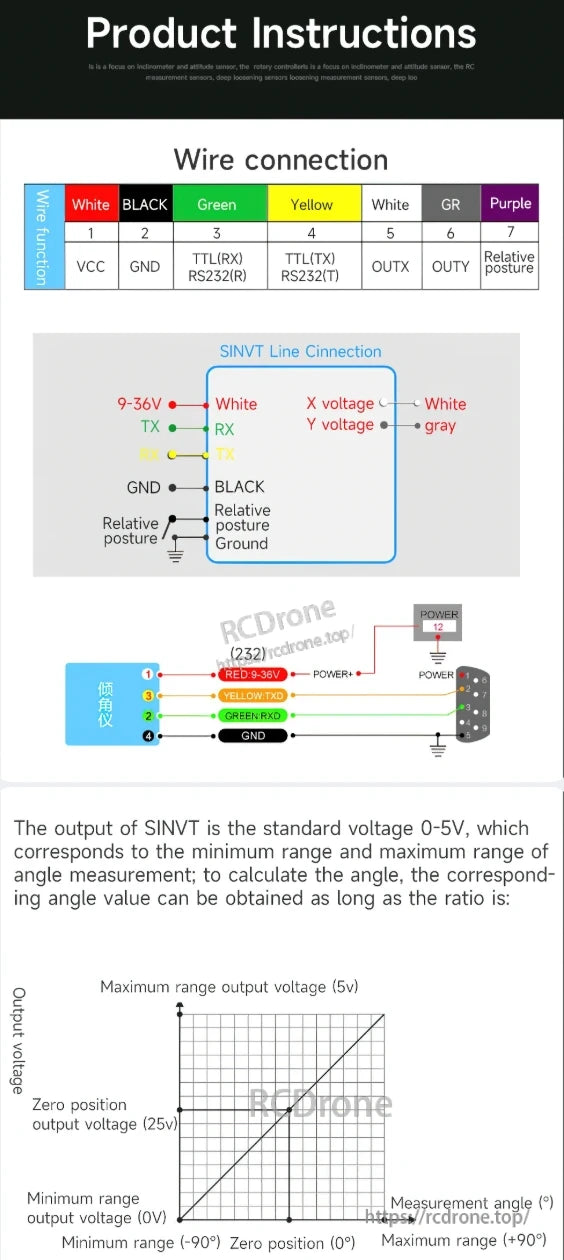

WitMotion SINVT 경사계 배선 가이드: 각도 측정을 위한 전압 출력 0-5V의 7핀 연결. 전원, 접지, TX/RX 및 X/Y 축의 아날로그 출력을 포함합니다. 출력 전압은 -90°에서 +90°까지의 측정 각도와 선형적으로 상관관계가 있습니다.

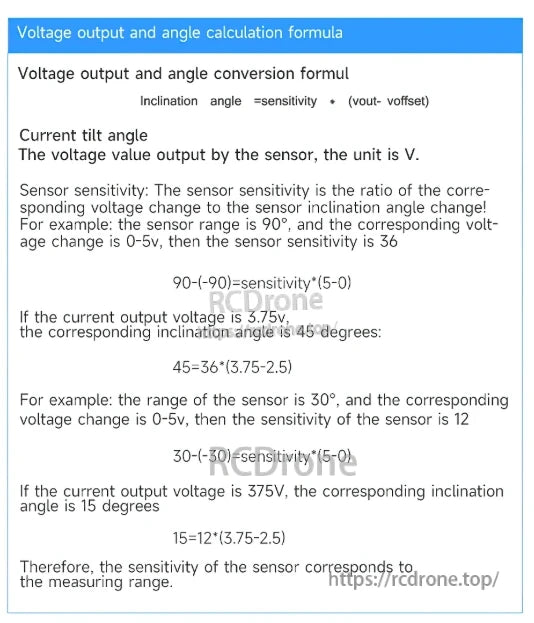

경사계의 전압 출력 및 각도 계산 공식. 경사각은 감도에 (vout에서 voffset을 뺀 값)을 곱한 값입니다. 센서 감도는 범위와 전압 변화에 따라 달라지며, 90° 및 30° 범위에 대한 예시가 포함되어 있습니다.

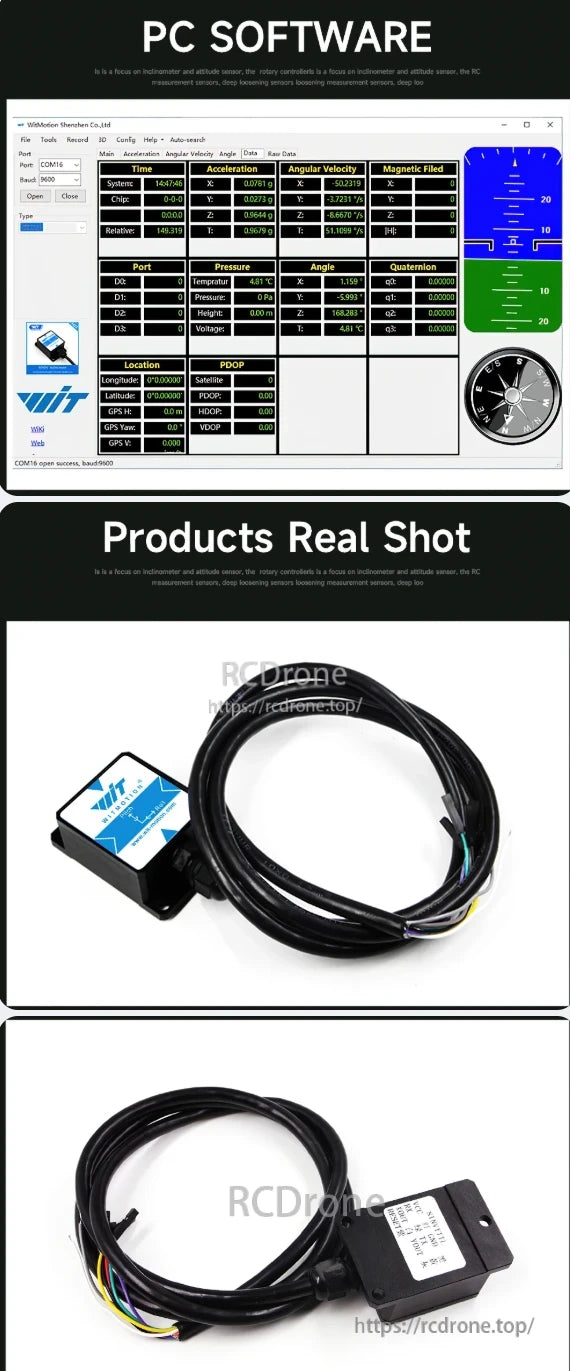

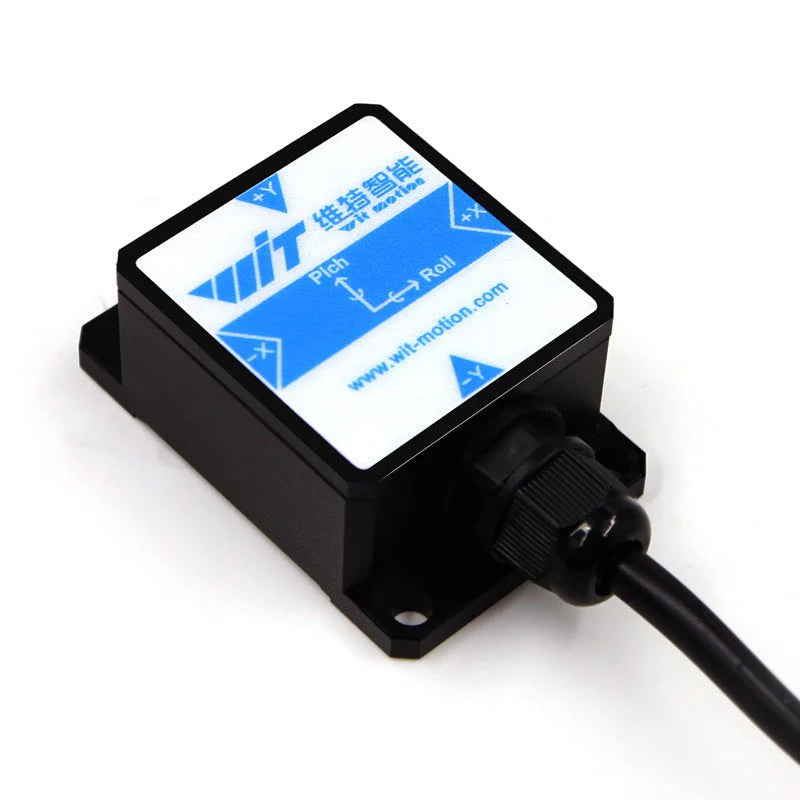

WitMotion SINVT 경사계는 가속도, 각속도, 자기장 및 GPS의 실시간 모니터링을 위한 PC 소프트웨어를 포함합니다. 제품 이미지는 케이블과 커넥터가 있는 컴팩트한 센서를 보여주며, 디자인 및 기술 사양을 강조합니다.
