WitMotion WT-VL53L0 레이저 거리 센서, UART TTL / I²C, 3.3–5V, 3–200cm 범위 (20×13×6.2mm)

WitMotion WT-VL53L0 레이저 거리 센서, UART TTL / I²C, 3.3–5V, 3–200cm 범위 (20×13×6.2mm)

WitMotion

$39.00 USD
$39.00 USD
할인 품절
세금이 포함된 가격입니다. 배송료는 결제 시 계산됩니다.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
전체 세부 정보 보기

개요

WT-VL53L0은 VL53L0 ToF 엔진을 기반으로 한 컴팩트한 레이저 거리 센서입니다. 이 센서는 3–200 cm의 측정 범위를 제공하며 ±3% FS 정확도를 지원하고, UART TTL (Serial ASCII) 및 I²C를 지원하며, 3.3–5 V에서 작동합니다. 이 보드는 잡광을 억제하기 위한 광학 커버, 빠른 배선을 위한 PH1.0-6P 소켓, 그리고 M2 카운터싱크 장착 구멍을 통합하고 있습니다. 전송 속도는 2400–921600 bps (115200 기본값)이며 업데이트 속도는 0.1–10 Hz (10 Hz 기본값)입니다. 크기는 20×13×6.2 mm, 무게 ≈2 g, 전형적인 전류 <36 mA, 작동 온도 -20 ~ 70 °C입니다.

참고: 이미지에는 VL53L1 보드(4–400 cm)도 표시됩니다. WT-VL53L0은 3–200 cm 버전이며, 4 m까지 필요하신 경우 VL53L1을 선택하십시오.

주요 특징

  • 범위 &및 정확도: 3–200 cm, 정확도 ±3% 전체 범위

  • 인터페이스: UART TTL (직렬 ASCII) 및 I²C (전환 가능)

  • 전송 속도: 2400–921600 선택 가능 (115200 기본)

  • 업데이트 속도: 0.1–10 Hz 구성 가능 (10 Hz 기본)

  • 전원 / 전류: 3.3–5 V, <36 mA (VL53L0)

  • 컴팩트 하드웨어: 간섭 방지를 위한 광학 커버; M2 카운터싱크 홀; PH1.0-6P 커넥터

  • 환경: -20 ~ 70 °C 작동 온도

  • PC 데모: 직렬 ASCII 데이터 표시 및 거리 플로팅 지원

측정 모드 (일반적)

모드 거리 예산 (대략) 일반 성능 사용 사례
기본값 30 ms ~1.2 m, 표준 정확도 일반 탐지
고정밀 200 ms ~1.2 m, ±3% 정밀 측정
장거리 33 ms 2 m, 표준 정확도 저-IR / 어두운 장면
고속 20 ms ~1.2 m, ±5% 빠른 응답

핀 배치 (PH1.0-6P)

번호 이름 설명
1 VCC 전원 입력 3.3–5.0 V
2 RXD UART 수신 (TTL 수준; 직접 RS-232에 연결하지 마십시오). MCU TXD에 연결하십시오.
3 TXD UART 전송 (TTL 수준; 직접 RS-232에 연결하지 마십시오).MCU에 연결 RXD
4 SCL I²C 클럭 (모듈이 I²C 모드일 때 유효)
5 SDA I²C 데이터 (모듈이 I²C 모드일 때 유효)
6 GND 접지

기계적 치수

  • 보드: 20 mm × 13 mm × 6.2 mm

  • 장착 구멍: Ø2 mm, 16 mm 중심 간격

  • 광학 창 너비: ~12 mm

  • 커넥터 길이: 10 mm 노출

  • 무게: ~2 g (VL53L0 보드)

성능 노트

  • 실내(외부 IR 없음) 고반사(흰색 ~88%) 표적은 어두운/회색(~17%)보다 낮은 오류를 발생시킵니다.

  • 최고의 정밀도를 위해 고정밀 예산을 사용하십시오; 지연이 중요한 경우 고속를 사용하십시오.

    html

전형적인 응용 프로그램

  • 출입구/회전문 또는 보안 게이트 물체 감지

  • 로봇 장애물 감지 및 근접 트리거

  • 2m 이내의 수준/높이 감지

  • DIY 및 임베디드 시스템을 위한 컴팩트 거리 측정

세부사항

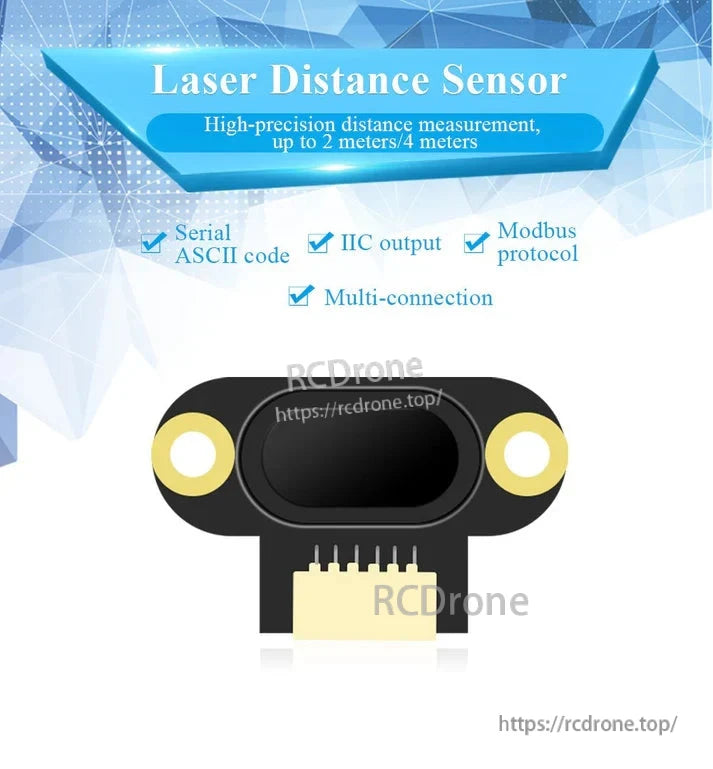

WitMotion WT-VL53L0 Laser Distance Sensor, High-precision laser distance sensor with 2/4-meter range, supports serial ASCII, IIC, Modbus, and multi-connection.

레이저 거리 센서, 고정밀, 2/4 미터, 직렬 ASCII, IIC, Modbus, 다중 연결

WitMotion WT-VL53L0 Laser Distance Sensor, Laser distance sensor enables intelligent object detection in temperature security gate applications.

레이저 거리 센서는 온도 보안 게이트 응용 프로그램에서 지능형 물체 감지를 가능하게 합니다.

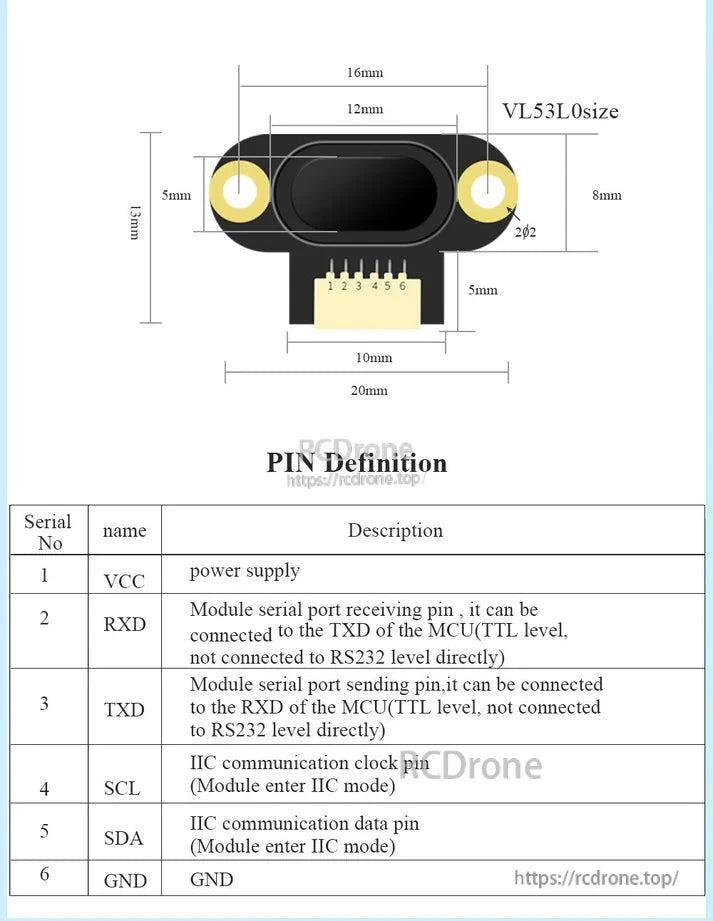

WitMotion WT-VL53L0 laser distance sensor features VCC, RXD, TXD, SCL, SDA, GND pins for power, serial, and I2C communication. Supports TTL level connections.

WitMotion WT-VL53L0 레이저 거리 센서의 치수 및 핀 배치. 전원, 직렬 통신 및 I2C 인터페이스를 위한 VCC, RXD, TXD, SCL, SDA, GND 핀 포함. 모듈은 TTL 수준 연결을 지원합니다.

WitMotion WT-VL53L0 Laser Distance Sensor, Laser sensor measures distance via serial ASCII output on PC software.

레이저 센서는 PC 소프트웨어에서 직렬 ASCII 출력을 통해 거리를 측정합니다.

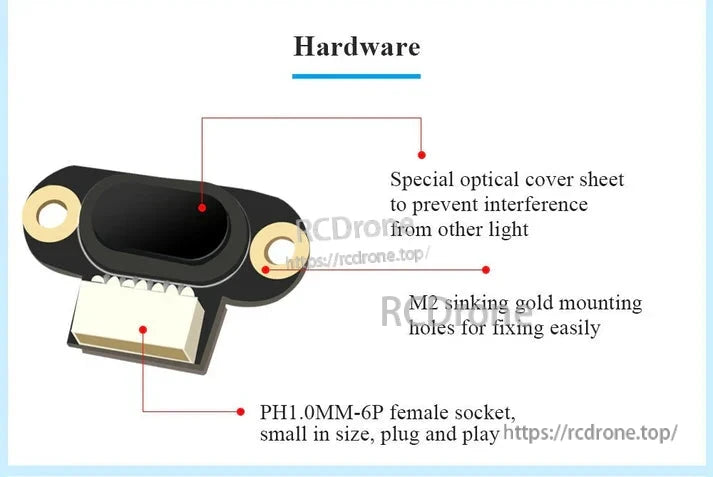

WitMotion WT-VL53L0 Laser Distance Sensor, Laser sensor with optical cover, M2 mounting holes, and PH1.0MM-6P socket

광학 커버, M2 장착 구멍 및 PH1.0MM-6P 소켓이 있는 레이저 센서

WitMotion WT-VL53L0 Laser Distance Sensor, The VL53L0 and VL53L1 sensors measure 20mm in length, 13mm in height, and 16mm in width, featuring a 6-pin connector and mounting holes.

VL53L0 및 VL53L1 센서 치수, 길이 20mm, 높이 13mm, 너비 16mm, 6핀 커넥터 및 장착 구멍 포함.
