• WitMotion WT53R Laser Distance Sensor Class 1, 4 m Range, ±20 mm, 0.1–100 Hz, TTL UART & RS485 Modbus, Alarm Output, 5–36 V
  • WitMotion WT53R Laser Distance Sensor, WT53R-TTL laser sensor: 4-400cm range, 5-36V, <38mA, baud rate 2400-921600, update rate 0.1-20Hz, -20~70°C, ±3% precision, 61×22mm, 50g.
  • WitMotion WT53R Laser Distance Sensor, WT53R-485 Modbus laser sensor: 4–400 cm range, 5–36V, <38mA, baud rate 2400–921600, 0.1–20Hz update rate, -20–70°C, ±3% precision, 61×22mm, 50g.

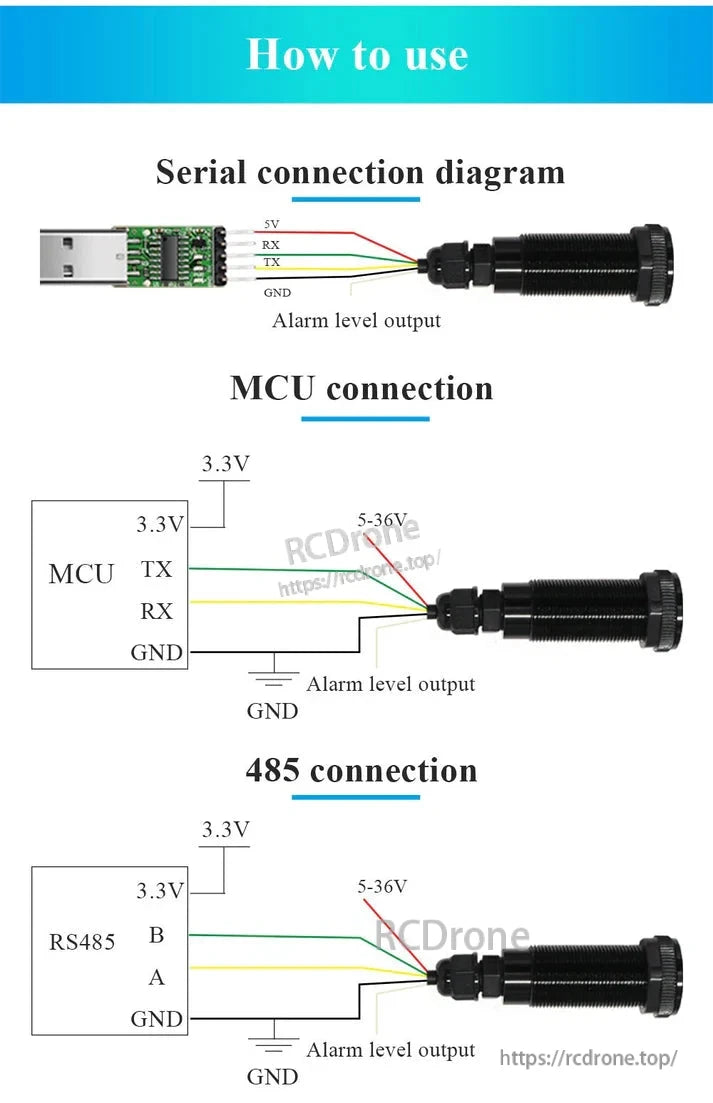

  • WitMotion WT53R Laser Distance Sensor, WitMotion WT53R laser sensor: 4m range, ±20mm accuracy, 0.1–100Hz, TTL UART/RS485 Modbus, 5–36V, alarm output, connection diagrams included.
1 4

WitMotion WT53R 레이저 거리 센서 클래스 1, 4m 범위, ±20mm, 0.1–100Hz, TTL UART & RS485 Modbus, 알람 출력, 5–36V

WitMotion WT53R 레이저 거리 센서 클래스 1, 4m 범위, ±20mm, 0.1–100Hz, TTL UART & RS485 Modbus, 알람 출력, 5–36V

WitMotion

$29.00 USD
$29.00 USD
할인 품절
세금이 포함된 가격입니다. 배송료는 결제 시 계산됩니다.
옵션
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
전체 세부 정보 보기

개요

WitMotion WT53R는 신뢰할 수 있는 4 cm–400 cm 거리 측정을 위해 설계된 컴팩트하고 눈에 안전한 레이저 클래스 1 거리 센서입니다. 이 제품은 두 가지 인터페이스—WT53R-TTL (직렬 TTL, ASCII 출력) 및 WT53R-485 (RS485, Modbus 레지스터)—를 지원하며, 0.1–100 Hz (기본 100 Hz)의 데이터 스트리밍을 제공합니다. 내장된 알람 출력 (트리거 시 저수준), 방수 나사형 하우징, 내진 설계로 인해 산업 및 로봇 프로젝트에 쉽게 장착하고 통합할 수 있습니다. PC 소프트웨어, 드라이버 및 매뉴얼이 제공되며, 모든 유닛은 고온/저온 노화, 장기 신뢰성, 염수 분무, 운송 시뮬레이션, SMT/X-ray 샘플링, 리플로우 및 수동 검사 테스트를 거칩니다 (자세한 내용은 “품질 보증” & 및 “공장” 이미지 참조).

모델 옵션

  • WT53R-TTL – 직렬 TTL, ASCII 코드 출력, 거리 알람.

  • WT53R-485 – RS485 (Modbus 읽기/쓰기 레지스터), 거리 알람.
    두 버전 모두 5–36 V에서 작동하며 다중 장치 연결을 지원합니다 (485 버전의 RS485 버스).

주요 특징

  • 측정 범위: 4–400 cm; 일반적인 정밀도: ±20 mm.

  • 업데이트 속도: 0.1–100 Hz (100 Hz 기본값).

  • 전송 속도: 2400–921600 (115200 기본값).

  • 작동 온도: −20 ℃에서 70 ℃까지.

  • 레이저 방출/수신 각도: 약 39.6° / 36.5°.

  • 알람 출력: 전용 라인, 알람 발생 시 저수준 (외부 풀업 필요).

  • PC UI: 실시간 거리 그래프 및 원시 데이터 표시.

  • 다중 연결: RS485 버전은 여러 슬레이브를 동시에 표시합니다.

인터페이스 &및 배선

  • VCC (빨간색): 5–36 V 전원.

  • RX/B (녹색): TTL RX / RS485-B.

  • &TX/A (노란색): TTL TX / RS485-A.

  • GND (검은색): 접지.

  • ALARM (흰색): 알람 라인, 알람 시 저전압 (외부 풀업 필요).
    연결 다이어그램은 USB-TTL, MCU UART, 및 RS485에 대해 표시됩니다.

측정 모드 (선택 가능)

  • 기본값: ~30 ms, 1.2 m 일반 사용.

  • 고정밀: ~200 ms, 1.2 m로 ≤ ±3 % 정확성 강조.

  • 장거리: ~33 ms, 2 m (어두운/비-IR 조건에서 권장됨).

  • 고속: ~20 ms, 1.2 m로 ±5 %의 경우 속도가 우선시될 때.

데이터 프로토콜

  • 정상 (ASCII) 모드: 줄 예시 상태; 0, 범위 유효 및 d: 73 mm (밀리미터 단위의 거리).
    상태 플래그에는 업데이트 없음 (255), 범위 유효 (0), 시그마 실패 (1), 신호 실패 (2), 최소 범위 실패 (3), 위상 실패 (4), 하드웨어 실패 (5).

  • 모드버스 모드 (RS485): 표준 읽기/쓰기 레지스터, 기본 장치 ID 0x50; 예시 및 CRC 필드는 제공된 명령/응답 표에 표시됩니다.

    html

제품 매개변수

항목 값
제품 WT53R 레이저 거리 센서
공급 전압 5–36 V
전류 < 38 mA (전형, 5–36 V)
통신 직렬 TTL (ASCII) / RS485 Modbus (WT53R-485)
전송 속도 2400–921600, 기본 115200
업데이트 속도 0. 1–100 Hz, 기본 100 Hz
작동 온도 −20 ℃ ~ 70 ℃
측정 범위 4–400 cm
정밀도 ±20 mm
치수 Ø22 mm × 61 mm (나사형 본체)
무게 ≈ 50 g

치수 &및 하드웨어

나사형 원통형 하우징에 방수 링, 광학 커버가 있어 주변 광 간섭을 억제하며, 전면 발신기/수신기가 있습니다. 치수 도면을 참조하십시오 (전체 길이 61 mm, 본체 Ø22 mm).

전형적인 응용 프로그램

높이/입구 감지(보안 게이트), 존재/위치 감지, 출입 통제, 로봇 거리 측정, 자재 수준 모니터링 및 일반 산업 자동화.

포함된 내용 (소프트웨어 &및 문서)

매뉴얼, 직렬 드라이버, PC 소프트웨어 및 예제 프로그램이 신속한 설정을 위해 제공됩니다.

세부 사항

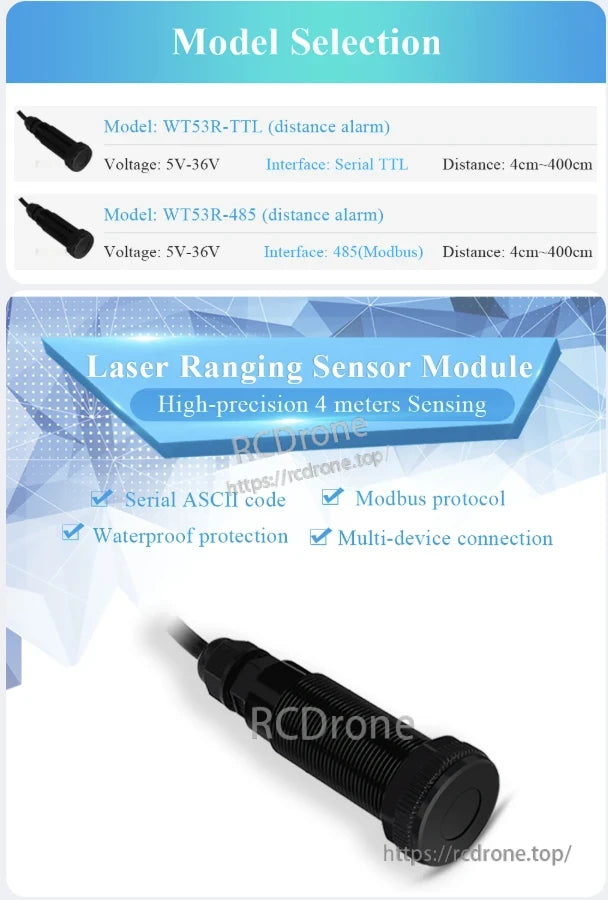

WitMotion WT53R Laser Distance Sensor, The WitMotion WT53R is a high-precision 4-meter laser sensor with TTL or Modbus interfaces, supporting 5V–36V, offering waterproofing, multi-device connectivity, and reliable performance for accurate distance measurement.

WitMotion WT53R 레이저 거리 센서는 고정밀 4미터 감지를 제공합니다. 두 가지 모델이 있습니다: 직렬 TTL 인터페이스가 있는 WT53R-TTL과 Modbus 프로토콜이 있는 WT53R-485. 두 모델 모두 5V–36V 전압을 지원하며 4cm–400cm 거리를 측정합니다. 기능으로는 직렬 ASCII 코드, Modbus 프로토콜, 방수 보호 및 다중 장치 연결 기능이 포함됩니다. 센서 모듈은 컴팩트하고 내구성이 뛰어나며 정확한 거리 측정이 필요한 다양한 응용 프로그램에서 신뢰할 수 있는 성능을 위해 설계되었습니다.

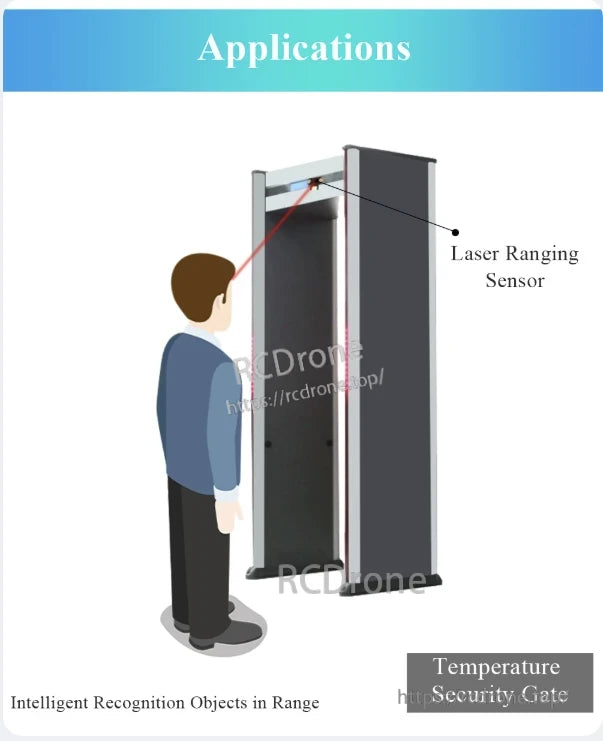

WitMotion WT53R Laser Distance Sensor, Laser ranging sensor in temperature security gate for intelligent object recognition.

지능형 객체 인식을 위한 온도 보안 게이트의 레이저 거리 센서.

WitMotion WT53R Laser Distance Sensor, The WitMotion WT53R laser sensor features an easy-to-read interface, ASCII output via USB-TTL/MCU serial, and supports RS485 multi-connection with simultaneous multi-slave data display.

WitMotion WT53R 레이저 거리 센서는 읽기 쉬운 인터페이스, USB-TTL/MCU 직렬을 통한 ASCII 출력, 동시에 여러 슬레이브 데이터 표시를 위한 RS485 다중 연결 지원을 제공합니다.

WitMotion WT53R Laser Distance Sensor, The WitMotion sensor provides real-time data, multiple connections, durability, and alarm features without protocol development.

WitMotion 센서는 실시간 데이터 표시, 다중 연결, 방수 및 내진 설계, 경고 설정을 제공합니다. 일반 센서와 달리 프로토콜 개발 필요성을 없애고, 다중 장치 링크를 지원하며, 강력한 보호 기능을 제공하고, 경고 출력 기능을 포함합니다.

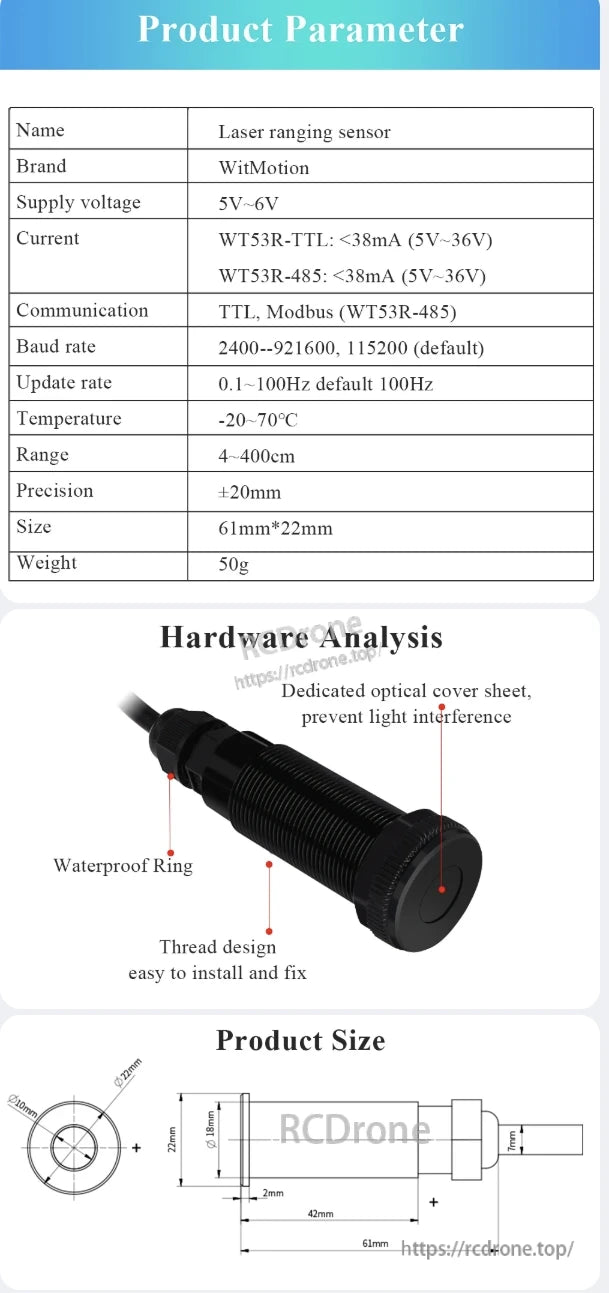

WitMotion WT53R Laser Distance Sensor, The WitMotion WT53R laser rangefinder features a 4–400 cm range, ±20 mm precision, 5–6 V supply, TTL/Modbus communication, 100 Hz update rate, IP67 waterproofing, and thread mounting.

WitMotion WT53R 레이저 거리 측정기는 4–400 cm 범위, ±20 mm 정밀도, 5–6 V 전원 공급, TTL/Modbus 통신, 100 Hz 업데이트 속도, IP67 방수 및 나사 장착을 제공합니다.

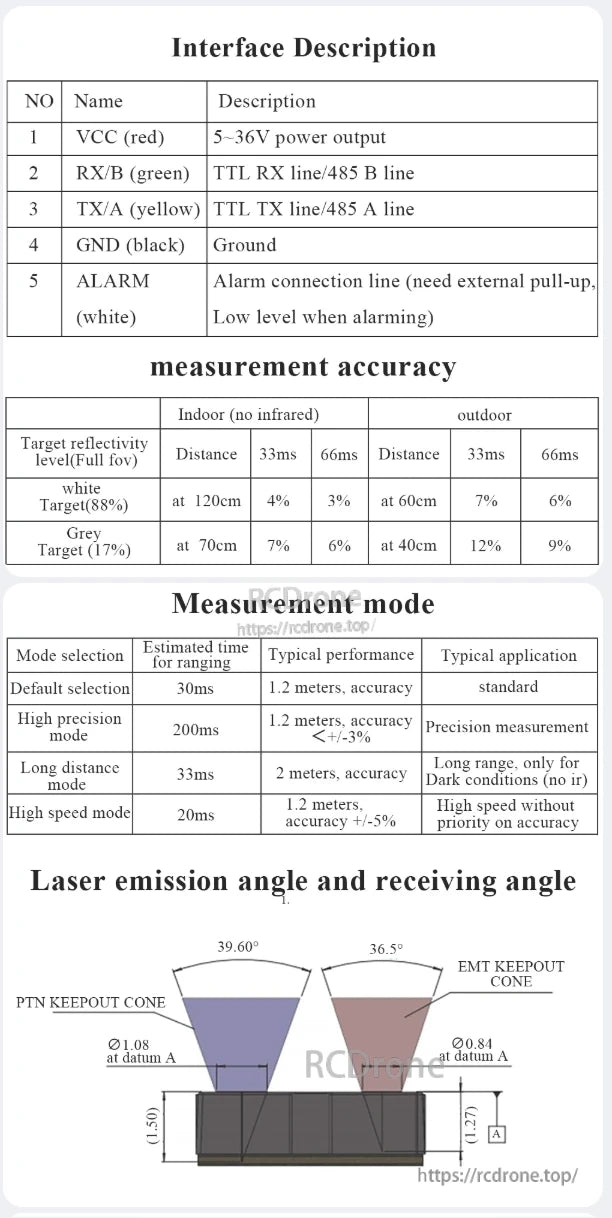

WitMotion WT53R Laser Distance Sensor, The WitMotion WT53R laser sensor works on 5-36V power, offers high precision (±3%), TTL serial interface, alarm output, and suits indoor/outdoor use with 39.6° emission and 36.5° reception angles.

WitMotion WT53R 레이저 센서는 5-36V 전원에서 작동하며 TTL 직렬 인터페이스와 알람 출력을 제공합니다. 모드와 환경에 따라 ±3%의 높은 정밀도를 제공합니다. 39.6° 방출 각도와 36.5° 수신 각도를 특징으로 하며, 실내 및 실외 응용 프로그램 모두에 적합합니다.

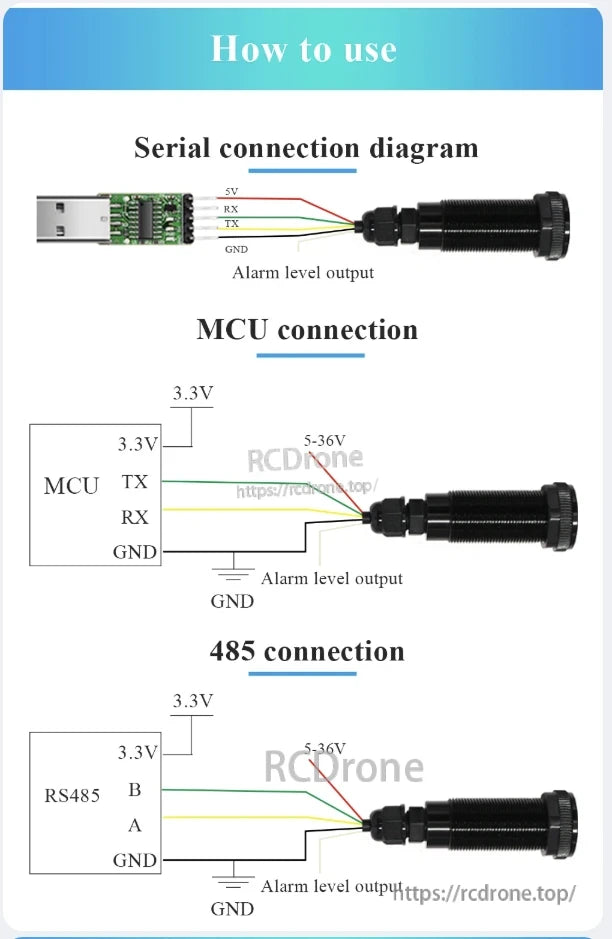

WitMotion WT53R Laser Distance Sensor, WitMotion WT53R guide: serial, MCU, RS485 interfaces, voltage, and signal details for laser distance sensor connections.

WitMotion WT53R 레이저 거리 센서 연결 가이드: 직렬, MCU 및 RS485 인터페이스와 전압 및 신호 세부정보. **Rewritten (24 words):** WitMotion WT53R 가이드: 레이저 거리 센서 연결을 위한 직렬, MCU, RS485 인터페이스, 전압 및 신호 세부정보.

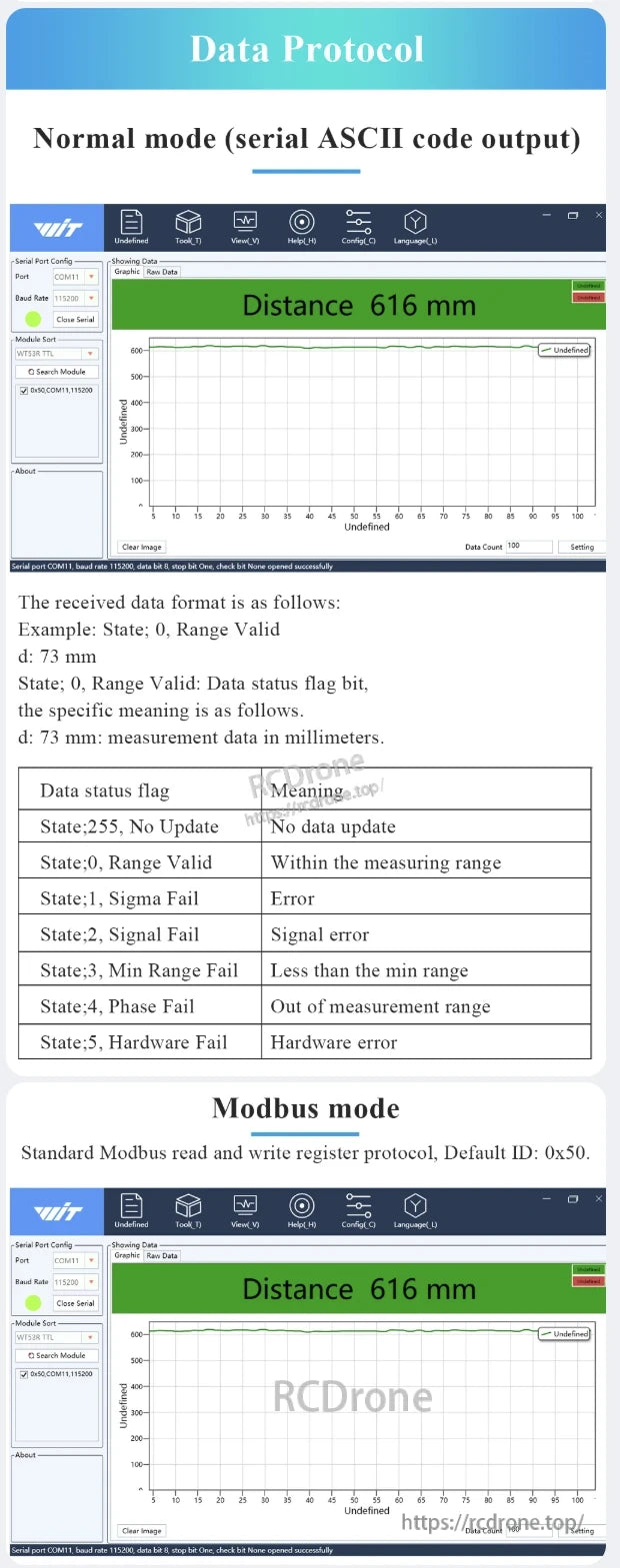

WitMotion WT53R Laser Distance Sensor, The WitMotion WT53R laser sensor supports ASCII and Modbus modes, outputs distance in mm with status flags, and has a default Modbus ID of 0x50.

WitMotion WT53R 레이저 거리 센서는 일반 ASCII 및 Modbus 모드를 지원합니다. 거리 데이터를 mm 단위로 출력하며, 측정 유효성, 오류 및 하드웨어 문제를 나타내는 상태 플래그가 포함되어 있습니다. 기본 Modbus ID는 0x50입니다.

WitMotion WT53R Laser Distance Sensor, A free tutorial with materials and software is provided. Quality is ensured through various tests. The factory uses advanced equipment for production and inspection.

무료 튜토리얼에는 매뉴얼, 직렬 드라이브, PC 소프트웨어 및 프로그램이 포함됩니다.품질 보증은 고온 노화, 초저온, 장기 신뢰성, 염수 분무, 모의 운송 및 노화 테스트를 포함합니다. 공장 장비에는 자동 납땜 페이스트 프린터, SMT 기계, 리플로우 납땜, 검사 기계, 수동 검사 및 X선 샘플링이 포함됩니다.
