AeroEggTech AET-U7 STM32H753 Przemysłowy Kontroler Lotu z Potrójnym IMU, Podwójnym Barometrem, IST-8310

Przegląd

AeroEggTech AET-U7 to przemysłowy Kontroler lotu oparty na procesorze STM32H753, wyposażony w redundantne IMU, podwójne barometry oraz wbudowany magnetometr IST-8310 w kompaktowym module.

Kluczowe cechy

• Procesor: STM32H753
• IMU: IMU1 ICM-45686; IMU2 ICM-42688; IMU3 ICM-42688 (IMU3 pokazany jako zapasowy)
• Barometry: BARO1 ICP-20100; BARO2 SPL-06
• Magnetometr: IST-8310
• IMU z kontrolą temperatury: IMU1 i IMU2 regulowane na 45°C (automatycznie włączane po podłączeniu zasilania 5V)
• Wewnętrzna struktura izolacji wibracji z silikonu (zgodnie z deklaracją)
• Komponenty elektroniczne klasy motoryzacyjnej; komponenty pasywne zadeklarowane jako spełniające normy AEC-Q200
• Redundantny projekt zasilania głównego (dwa wejścia zasilania; działanie kontynuowane, jeśli którakolwiek ścieżka zostanie przerwana)
• Oświadczenie o aktualizacji czujników: współczynnik szumów zmniejszony o 40% i stabilność temperatury zwiększona 2x w porównaniu do. tradycyjny konsumencki IMU

W celu uzyskania wsparcia dotyczącego zamówień i technicznego, skontaktuj się z https://rcdrone.top/ lub wyślij e-mail na support@rcdrone.top.

Specyfikacje

Etykiety złącz (jak wydrukowane na module)

• S1 do S12
• GPS(U2), GPS(U3)
• I2C1, I2C2
• CAN2
• UART4, UART6, UART8
• VX
• +BEC-

Pinout złącza (jak pokazano na diagramie)

• (1) Złącze: GND, GND, GND, GND, GND, LED, RSSI, AIRSPD, PIO2, PIO1, CURR2, VBAT2; wyjścia S1-S12
• (2) GND, RTS, CTS, RX7, TX7, 5V
• (3) GND, L, H, 5V
• (4) GND, RX1, TX1, 5V
• (5) GND, SDA2, SCL2, RX2, TX2, 5V
• (6) GND, SDA2, SCL2, 5V
• (7) GND, L, H, 5V
• (8) GND, SDA1, SCL1, RX3, TX3, 5V
• (9) GND, SDA1, SCL1, 5V
• (10) GND, RX8, TX8, 5V
• (11) GND, RX6, TX6, 5V
• (12) GND, RX4, TX4, 5V
• (13) GND, VX, VX, GND
• (14) 5V, 5V, CU1, VB1, GND, GND
• (15) USB TYPE-C
• (16) KARTA TF
• (17) PIN BOOT

Co jest w zestawie

• Moduł kontrolera lotu AET-U7 (jak pokazano)
• Różne kable (jak pokazano)

Szczegóły

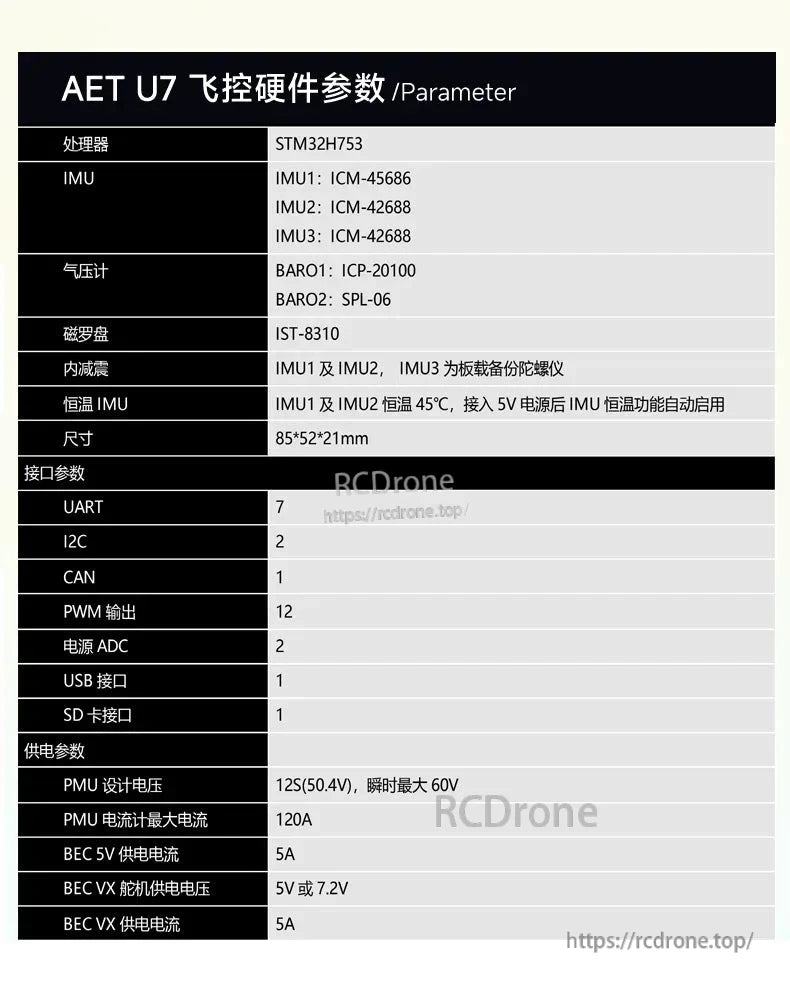

Specyfikacje kontrolera lotu AET U7: procesor STM32H753, wiele IMU, barometry, magnetometr.Zawiera interfejsy UART, I2C, CAN, PWM, ADC, USB, SD. Zasilanie: 12S (50,4V), maks. 60V, prąd 120A.

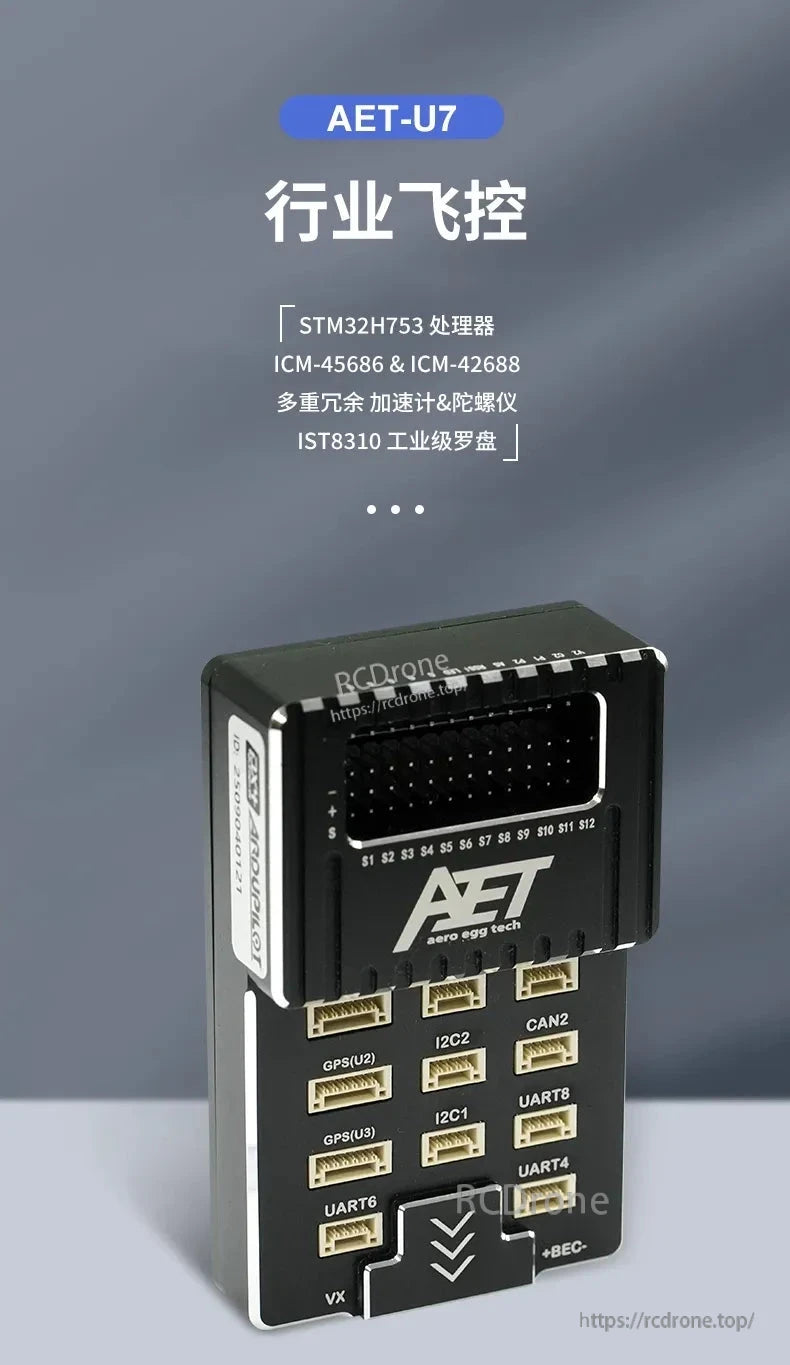

Płyta MCU STM32H753 AET-U7. Oferuje akcelerometry ICM-42688 i ICM-45686. Zawiera interfejsy UART8, UARTA, UARTG, CANZ, GPS(U2), GPS(U3). Kompatybilna z protokołami IST8310, 12C1, 12C2. Wymiary 59 x 511 mm, waga 52 gramy. Działa przy zasilaniu DC 84-55V. Idealna do projektów IoT i robotyki.

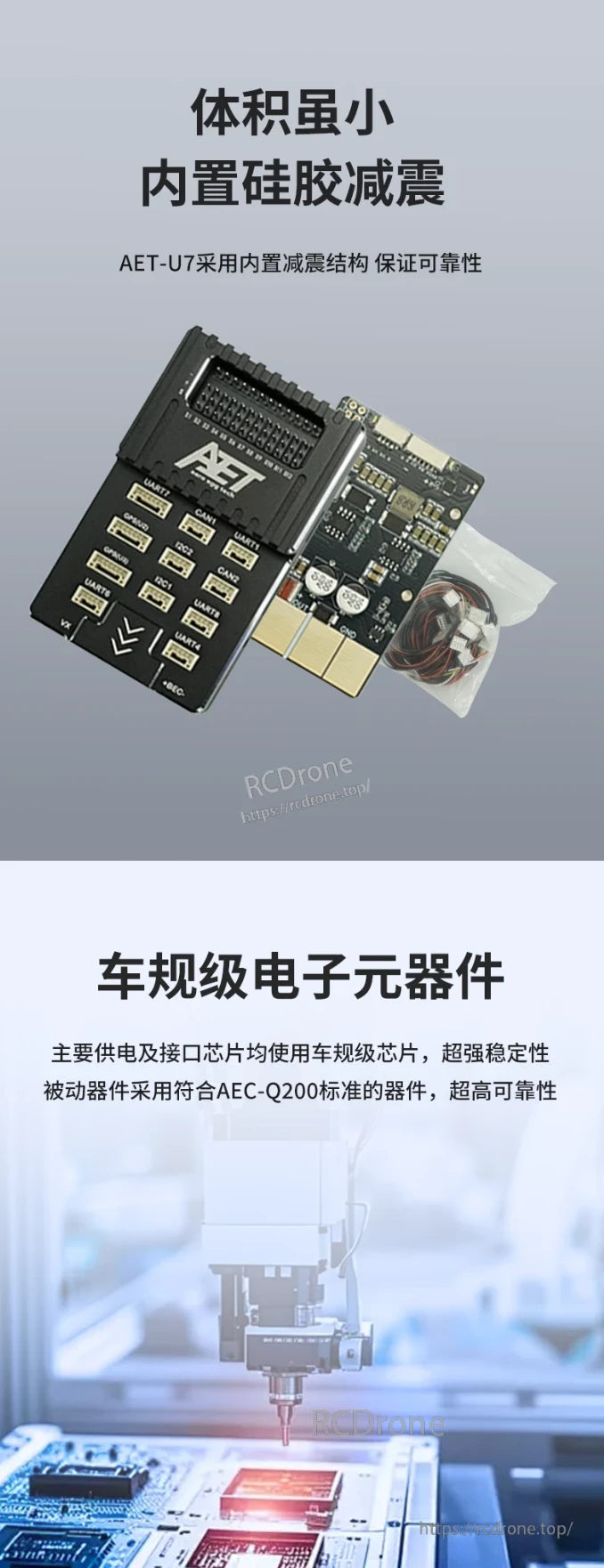

Kompaktowy kontroler lotu AET-U7 charakteryzuje się wbudowanym wchłanianiem wstrząsów z silikonu, komponentami klasy motoryzacyjnej i spełnia standardy AEC-Q200 dla wysokiej stabilności i doskonałej trwałości w wymagających warunkach.

Kontroler lotu AET U7 oferuje podwójne zasilanie awaryjne, główną kontrolę STM32H753, wzmocnioną ochronę, izolowane interfejsy i nieprzerwaną pracę w przypadku awarii jednego z torów zasilania.

Ulepszone czujniki z ICM-45686 redukują szumy o 40% i podwajają stabilność termiczną.Wbudowany kompas IST8310 zapewnia precyzyjny kierunek z mniejszym zakłóceniem dla optymalnej wydajności kontroli lotu.

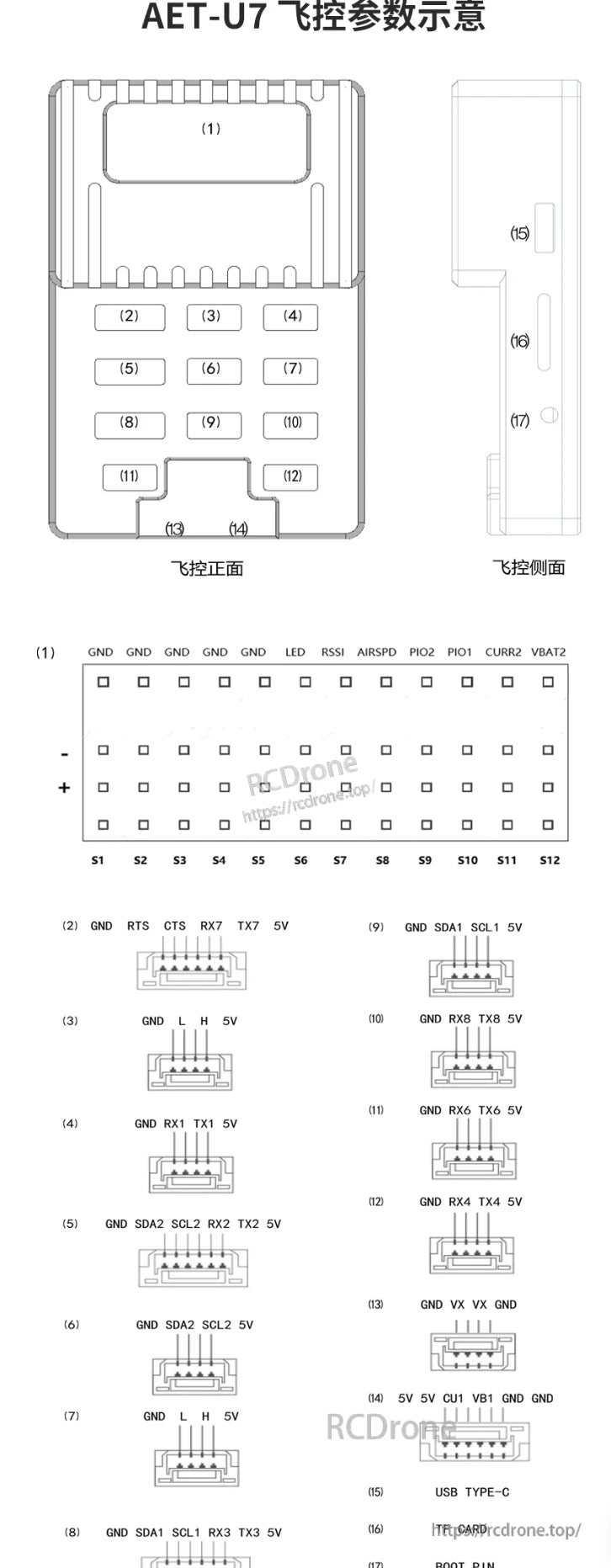

Widoki z przodu i z boku pokazują wyprowadzenia dla UART, I2C, USB-C, gniazda karty TF i pinu rozruchowego, szczegółowo opisując przypisania sygnałów dla łączności i zasilania na kontrolerze lotu AET-U7.
