DANE TECHNICZNE
Zastosowanie: Pojazdy i zabawki zdalnie sterowane
Narzędzia: Klasa zmontowana
Parametry techniczne: Wartość 3
Rozmiar: jak pokazano
Urządzenia peryferyjne/urządzenia do zdalnego sterowania: Pilot zdalnego sterowania
Zalecany wiek: 12+y
Części RC i akcesoria: Systemy radiowe
Ilość: 1 szt.
Pochodzenie: Chiny kontynentalne
Numer modelu: Nadajnik radiowy LiteRadio 2 SE
Atrybuty napędu na cztery koła: Montaż
Do pojazdu Typ: Samoloty
Certyfikaty: CE
Nazwa marki:
Popularny ExpressLRS 2. Wersja protokołu łącza 4G raido jest teraz dostępna jako opcja. Poza tym ta wersja obsługuje BETAFPV Configurator, który jest narzędziem przeznaczonym do prostej aktualizacji, konfiguracji i strojenia kontrolera radiowego.
Płyta główna do wymiany właściciela LiteRadio 2/LiteRadio 2 SE.
Pobierz konfigurator BETAFPV.
Nadajnik radiowy LiteRadio 2 SE jest ulepszoną wersją opartą na LiteRadio 2 i zawiera ogromne ulepszenia.
Wbudowana bateria 1000 mAh 1S, LiteRadio 2 SE zwiększa wytrzymałość do 8 godzin.
Aktualizacje z opracowanym przez BETAFPV systemem LiteRadio. Piloci mogą bezpośrednio obsługiwać kalibrację i aktualizację oprogramowania układowego joysticka na nadajniku radiowym.
Obsługuje Frsky / Futaba / Bayang, piloci mogą łatwo zmieniać tryby Futaba, Frsky D8, Frsky FCC D16 i Frsky LBT D16 za pośrednictwem nadajnika radiowego.
Dzięki mocy nadawczej 100 mW LiteRadio 2 SE zapewnia szerszy zasięg działania.
Uwaga: protokół D16 (FCC&LBT) obecnie nie obsługuje odbiorników Frsky z ACCST 2. 0 lub nowszym i może wiązać się tylko z ACCST 1. Odbiorniki XM+ w wersji firmware X.
Punkt punktowy
Aktualizacja LiteRadio 2 SE z opracowanym przez BETAFPV dostosowanym systemem LiteRadio. Piloci mogą bezpośrednio obsługiwać kalibrację joysticka i aktualizację oprogramowania układowego na nadajniku radiowym, co jest wygodniejsze w obsłudze dla początkujących kierowców.
Wyposażony we wbudowaną baterię 1000 mAh 1S, LiteRadio 2 SE może pracować do 8 godzin, zapewniając doskonałą wytrzymałość.
Posiada wbudowany moduł ładujący, LiteRadio 2 SE może obsługiwać ładowanie USB, co jest wygodniejsze w użyciu. Tymczasem projektuje ostrzeżenie o niskim poborze mocy, aby wskazać niski poziom naładowania baterii. Podczas gdy musi być ponownie naładowany (gdy napięcie jest niższe niż 3. 5 V), dioda LED najpierw zmieni kolor na czerwony, a następnie zmieni kolor na niebieski i zacznie powoli migać.
W porównaniu z LiteRadio 2, LiteRadio 2 SE ma większą moc nadawczą, która może osiągnąć 100 mW, zapewniając szerszy zasięg działania.
Gumowa powłoka LiteRadio 2 SE jest ergonomiczna i ma kształt kontrolera do gier. Wygodnie leży w dłoni, a antypoślizgowa faktura na rączkach zapewnia pewny chwyt.
Ten nadajnik radiowy działa jak joystick USB po podłączeniu do komputera osobistego. Możesz więc użyć go do grania w symulatory FPV, takie jak EREADRONE.
Nadajnik LiteRadio 2 SE został wyposażony w gotowy do lotu FPV whoop racing advanced kit 2 i FPV whoop racing starter kit 2. Jest to jeden z najłatwiejszych sposobów, aby dostać się do hobby FPV.
Specyfikacja
Artykuł: LiteRadio 2 SE
Kolor: biały
Zakres częstotliwości: 2. 4G (2403–2447 MHz)
2. System 4G: NRF24L01 / CC2500 / SX1280
Kanał: 8
Protokół wsparcia: Bayang / Futaba S-FHSS / Frsky FCC D16 / Frsky LBT D16 / Frsky D8 / ExpressLRS 2. 4G
Moc: ≤100mW
Dostosowany typ drona: wielowirnikowiec
Obsługa ładowania USB/aktualizacji oprogramowania układowego
Obsługa podłączonego symulatora BETAFPV / dostosowanego systemu LiteRadio / kalibracji joysticka
Światło LED: zielony — włączenie zasilania / czerwony — ostrzeżenie, jeśli napięcie jest niższe niż 3. 5V / niebieski-normalny
Bateria: Wbudowana bateria 1000mAh 1S
Złącze ładowania: USB 3. 0 Typ-C
Konfigurator BETAFPV
BETAFPV Configurator to narzędzie zaprojektowane w celu uproszczenia aktualizacji, konfiguracji i strojenia nadajnika radiowego.
Adres pobierania: https://github. com/BETAFPV/BETAFPV_Configurator/releases
Funkcje konfiguratora BETAFPV przedstawiono poniżej.
Podstawowa konfiguracja kontrolera radiowego, taka jak przełącznik trybu, włączanie/wyłączanie modułów RF.
Pełne funkcje konfiguracji ExpressLRS, takie jak moc wyjściowa, szybkość przesyłania pakietów itp.
Mikser kanałów do dronów stałopłatowych.
Aktualizacja oprogramowania układowego.
Tylko kontroler radiowy ExpressLRS 2. Wersja 4G obsługuje obecnie BETAFPV Configurator.
Jak rozpoznać, czy twój nadajnik radiowy obsługuje konfigurator BETAFPV? Zdejmij pokrywę z tyłu nadajnika, a zobaczysz etykietę „Obsługiwany konfigurator BETAFPV”.
NIE włączaj najpierw nadajnika i nie podłączaj go do komputera. W tej sytuacji port USB jest nieprawidłowy.
Jak zmienić protokół
Aby zmienić protokoły (Frsky FCC D16, Frsky LBT D16, Frsky D8 lub Futaba S-FHSS), musisz go najpierw wyłączyć, a następnie nacisnąć i przytrzymać przycisk wiązania podczas ponownego włączania. Następnie czasy migania czerwonej diody LED przed alarmami brzęczyka zmienią się i wskaże, który protokół jest włączony.
Stan diod LED |
Wersja protokołu |
Miga raz |
Frsky FCC D16 (Obsługuje tylko ACCST 1. wersja X) |
Migaj dwa razy |
Frsky LBT D16 (Obsługuje tylko ACCST 1. wersja X) |
Miga trzy razy |
Frsky D8 |
Migaj cztery razy |
Futaba S-FHSS |
Schemat LiteRadio 2 SE
Często zadawane pytania
Instrukcja obsługi nadajnika radiowego LiteRadio 2 SE
Jak wymienić gimbale w Literadio 2 SE?
W przypadku jakichkolwiek pytań dotyczących kalibracji joysticka nadajnika Literadio 2 SE, obejrzyj poniższy film, aby dowiedzieć się więcej.
Pakiet
1 * Nadajnik radiowy LiteRadio 2 SE
1 * Podręcznik użytkownika
Moduł BETAFPV Micro RF TX oparty jest na projekcie ExpressLRS, otwartym łączu RC do zastosowań RC. ExpressLRS ma na celu osiągnięcie jak najlepszej wydajności łącza zarówno pod względem prędkości, opóźnienia, jak i zasięgu. To sprawia, że ExpressLRS jest jednym z najszybszych dostępnych łączy RC, a jednocześnie oferuje wydajność dalekiego zasięgu.
Mnóstwo elementów ExpressLRS jest już dostępnych!
Specyfikacja
Częstotliwość odświeżania pakietów: 25Hz/50Hz/100Hz/200Hz (915MHz/868MHz), 50Hz/150Hz/250Hz/500Hz (2. 4GHz)
Moc wyjściowa RF: 25mW/50mW/100mW/250mW/500mW (2. 4GHz), 100mW/250mW/500mW (915MHz/868MHz)
Pasma częstotliwości (moduł Micro RF 2. Wersja 4G): 2. 4GHz ISM
Pasma częstotliwości (wersja Micro RF Module 915MHz/868MHz): 915MHz FCC/868MHz EU
Napięcie wejściowe: 5V~12V
Port XT30: 5V~12V, zalecane 2S(8. Bateria 4V, NIE obsługuj 3S(12. 6V) lub więcej
Port USB: Typ C
Schemat
Moduł BETAFPV Micro RF TX jest kompatybilny z nadajnikiem radiowym, który posiada wnękę na mikromoduł (wnęka na moduł AKA JR/SLIM, np. G Frsky Taranis X9D. TBS Mambo).
Uwaga: Proszę zamontować antenę przed włączeniem zasilania. W przeciwnym razie układ PA w module Micro TX zostanie trwale uszkodzony.
Uwaga: NIE używaj baterii 3S lub wyższej do zasilania modułu TX przez port XT30. W przeciwnym razie chip zasilacza w module TX zostanie trwale uszkodzony.
Informacje o oprogramowaniu sprzętowym
Oficjalny projekt ExpressLRS na Github NIE obsługuje obecnie funkcji OLED. Zespół BETAFPV wysłał żądanie ściągnięcia na Githubie i czeka, aż urzędnik zakończy to scalanie. Będziemy współpracować z zespołem ELRS i jak najszybciej sprawimy, że oficjalne repozytorium będzie obsługiwać OLED i funkcję przycisku.
Proszę pobrać firmware z BETAFPV Github obecnie do oficjalnego wsparcia ExpressLRS.
https://github. com/BETAFPV/ExpressLRS
Instrukcja obsługi Jak zaktualizować oprogramowanie układowe ELRS RX/TX.
Dowiedz się więcej o ExpressLRS
ExpressLRS to otwarte łącze RC dla aplikacji RC. Każdy mógł znaleźć ten projekt na Githubie lub dołączyć do dyskusji w grupie na Facebooku.
ExpressLRS jest oparty na sprzęcie Semtech Lora SX127x lub SX1280 odpowiednio dla RX i TX. ma na celu osiągnięcie najlepszej możliwej wydajności łącza zarówno pod względem prędkości, opóźnienia, jak i zasięgu. Przy 900 MHz obsługiwana jest maksymalna szybkość pakietu 200 Hz. o 2. 4 GHz i zawrotne 500 Hz jest obecnie obsługiwane przez niestandardową kompilację OpenTX. To sprawia, że ExpressLRS jest jednym z najszybszych dostępnych łączy RC, a jednocześnie oferuje wydajność dalekiego zasięgu.
Coraz więcej producentów zaczyna wspierać protokół radiowy ExpressLRS w różnych częściach, takich jak nadajnik radiowy z ELRS w magazynie, dron z wbudowanym odbiornikiem ELRS, moduł ELRS TX do zatoki JR lub zatoki Nano. Zespół BETAFPV bierze udział w tym projekcie i dostarcza serię komponentów ExpressLRS.
Przycisk i OLED
Moduł ELRS TX można skonfigurować za pomocą skryptu OpenTX LUA. Z OLED i przyciskiem, kontroler radiowy no-OpenTX, który obsługuje CRSF, może z łatwością korzystać z tego modułu ELRS Micro. Następujące kontrolery radiowe no-OpenTX dobrze współpracują z tym modułem TX. Futaba T16IZ, T16SZ i T18SZ (z aktualizacją do 3. 9e), Wsky ET16, Radiolink AT9S Pro.
Na module mikro znajduje się przycisk 5D. Zwróć uwagę, że działa tylko wymiar pionowy, a pozostałe cztery wymiary są nieprawidłowe. Poniżej podstawowe działanie przycisku i OLED.
Długie naciśnięcie:
Na stronie ekranu blokady naciśnij długo, aby odblokować i wejść na stronę menu.
Na stronie menu naciśnij długo, aby zmienić wartość tego wiersza.
Krótkie naciśnięcie:
Na stronie ekranu blokady krótkie naciśnięcie jest nieprawidłowe.
Na stronie menu naciśnij krótko, aby przejść do następnego wiersza.
Uwaga: gdy moduł RF TX wchodzi na stronę menu, połączenie między modułem RF TX a odbiornikiem zostanie utracone, połączenie zostanie przywrócone po automatycznym wyjściu ze strony menu; musisz ponownie zasilić odbiornik, jeśli zmieniłeś Pkt Rate.
Uwaga: Gdy moduł RF TX wejdzie w stan aktualizacji WIFI, przycisk będzie nieaktywny. Proszę ponownie zasilić moduł RF TX po aktualizacji oprogramowania przez WIFI.
Podstawowa konfiguracja
ExpressLRS używa protokołu szeregowego Crossfire (protokół AKA CRSF) do komunikacji między nadajnikiem radiowym a modułem TX. Upewnij się więc, że twój nadajnik radiowy obsługuje protokół szeregowy CRSF. Wykorzystujemy nadajnik radiowy z systemem OpenTX, aby pokazać jak skonfigurować protokół CRSF i skrypt LUA. Aby to ustawić, w systemie OpenTX wejdź w ustawienia modelu iw zakładce ''MODEL SETUP'' wyłącz ''Internal RF''. Następnie włącz „External RF” i wybierz „CRSF” jako protokół.
ExpressLRS używa skryptu OpenTX LUA do kontrolowania modułu TX, takiego jak wiązanie lub konfiguracja. Za pomocą skryptu LUA piloci mogli sprawdzić i skonfigurować niektóre konfiguracje modułu Nano RF TX. Aby uzyskać więcej informacji, sprawdź stronę pomocy technicznej.
Uratuj ELRS. pliki skryptów lua na karcie SD nadajnika radiowego w folderze Scripts/Tools;
Naciśnij długo przycisk „SYS” (dla RadioMaster T16 lub podobnych radiotelefonów) lub przycisk „Menu” (dla Frsky Taranis X9D lub podobnych radiotelefonów), aby uzyskać dostęp do menu narzędzi, w którym można znaleźć ELRS skrypt gotowy do uruchomienia za jednym kliknięciem;
Poniższy obraz pokazuje pomyślne działanie skryptu LUA;
Powiązanie i moc wyjściowa
Moduł Micro RF TX jest dostarczany z oficjalnie główną wersją V1. 1 0 protokołu i nie zawiera wiążącej frazy. Więc upewnij się, że odbiornik działa na oficjalnej głównej wersji V1. 0~V1. 1 0 protokół I nie ustalono wiążącej frazy. Moduł Micro RF TX może wejść w stan powiązania przez ELRS. skrypt lua, zgodnie z opisem w rozdziale ''Skrypt LUA''. Poza tym za pomocą przycisku i OLED przejdź do pozycji BIND i długo naciśnij przycisk. Następnie moduł RF wejdzie w stan powiązania.
Uwaga: Dioda LED NIE będzie migać podczas wprowadzania stanu powiązania. Moduł wyjdzie ze stanu powiązania 5 sekund później auto. Krótkie i kolejne naciśnięcie 3 razy, aby związać.
Moduł Micro RF TX może przełączać moc wyjściową przez ELRS. skrypt lua, zgodnie z opisem w rozdziale ''Skrypt LUA''. Poza tym za pomocą przycisku i OLED przejdź do pozycji Wyjście. Długie naciśnięcie przycisku może przełączyć moc wyjściową.
Uwaga: Dioda LED RGB NIE zmieni się w zależności od mocy wyjściowej. Gdy moc wyjściowa wynosi 250 mW lub więcej, wentylator będzie się obracał automatycznie. Moduł Micro RF TX NIE obsługuje mocy wyjściowej 1 W lub 2 W. Po przełączeniu na tę wartość system automatycznie przełączy się na 500mW.
Pobierz instrukcję obsługi modułu BETAFPV ELRS Micro TX.
Pakiet
1 * moduł BETAFPV ELRS Micro TX
1 * antena BETAFPV Moxon
1 * Instrukcja obsługi modułu Micro TX
Antena w pakiecie nie jest taka sama jak pokazana poniżej dla wersji 915MHz i 868MHz.
Mnóstwo elementów ExpressLRS jest już dostępnych!
Specyfikacja
Waga: 0. 7g (tylko odbiornik)
Rozmiar: 12mm*19mm
Moc telemetrii: 20 dBm
Pasma częstotliwości (Nanoodbiornik 2. Wersja 4G): 2. 4GHz ISM
Pasma częstotliwości (odbiornik Nano w wersji 915MHz/868MHz): 915MHz FCC/868MHz EU
Napięcie wejściowe: 5V
Złącze antenowe: IPEX MHF
Schemat
Nanoodbiornik 2. Schemat wersji 4G, jak pokazano poniżej.
Dowiedz się więcej o PA+LNA. do zrobienia
Schemat wersji Nanoodbiornika 868 MHz/915 MHz, jak pokazano poniżej.
Który powinienem wybrać?
do zrobienia
Dowiedz się więcej o ExpressLRS
ExpressLRS to otwarte łącze RC dla aplikacji RC. Każdy mógł znaleźć ten projekt na Github lub dołączyć do dyskusji w Grupie na Facebooku.
ExpressLRS jest oparty na sprzęcie Semtech Lora SX127x lub SX1280 odpowiednio dla RX i TX. ma na celu osiągnięcie najlepszej możliwej wydajności łącza zarówno pod względem prędkości, opóźnienia, jak i zasięgu. Przy 900 MHz obsługiwana jest maksymalna szybkość pakietu 200 Hz. o 2. 4 GHz i zawrotne 500 Hz jest obecnie obsługiwane przez niestandardową kompilację OpenTX. To sprawia, że ExpressLRS jest jednym z najszybszych dostępnych łączy RC, a jednocześnie oferuje wydajność dalekiego zasięgu.
Coraz więcej producentów zaczyna wspierać protokół radiowy ExpressLRS w różnych częściach, takich jak nadajnik radiowy z ELRS w magazynie, dron z wbudowanym odbiornikiem ELRS, moduł ELRS TX do zatoki JR lub zatoki Nano. Zespół BETAFPV bierze udział w tym projekcie i dostarcza serię komponentów ExpressLRS.
Konfiguracja i wiązanie
ExpressLRS używa protokołu szeregowego Crossfire (protokół AKA CRSF) do komunikacji między odbiornikiem a płytą kontrolera lotu. Upewnij się więc, że płyta kontrolera lotu obsługuje protokół szeregowy CRSF. Następnie używamy kontrolera lotu z oprogramowaniem Betaflight, aby pokazać, jak skonfigurować protokół CRSF.
Połączenie między odbiornikiem ELRS Nano a płytą FC pokazano poniżej.
Włącz odpowiedni UART (np. G UART3 poniżej) jako Serial Rx w zakładce „Porty” konfiguratora Betaflight.
Na karcie „Konfiguracja” wybierz „Odbiornik szeregowy” w panelu „Odbiornik” i wybierz „CRSF” jako protokół. Telemetria jest tutaj opcjonalna i zmniejszy szybkość aktualizacji drążka, ponieważ te gniazda nadawcze są używane do telemetrii.
Nanoodbiornik może trzykrotnie wejść w stan powiązania przez włączenie/wyłączenie zasilania.
Podłącz i odłącz nanoodbiornik trzy razy;
Upewnij się, że dioda LED szybko miga dwukrotnie, co oznacza, że odbiornik jest w trybie powiązania;
Upewnij się, że moduł RF TX lub nadajnik radiowy wchodzą w stan powiązania, który wysyła impuls powiązania;
Jeśli odbiornik świeci stałym światłem, oznacza to, że jest podłączony.
Pobierz instrukcję obsługi odbiornika NotBETAFPV ELRS Nano. e: Wiązanie raz, a odbiornik zapisze informacje o powiązaniu. Ponownie włącz zasilanie i pomyślnie połącz się automatycznie.
Pakiet
1 * Nanoodbiornik BETAFPV ELRS
1 * Antena BETAFPV T
2 * Zapasowa rurka termokurczliwa
4 * 30awg silikonowe przewody połączeniowe (1 czarny, 1 czerwony, 1 biały, 1 żółty)
1 * listwa pinowa 1x4
1 * Instrukcja obsługi nanoodbiornika
1 * Pasek na szyję nadajnika BETAFPV LiteRadio (biały lub czarny)
Pakiet
Przedmiot: Pasek na szyję nadajnika LiteRadio
Kolor: biały nadruk, czarny odblaskowy
Materiał: poliester (biały), nylon (czarny)
Biały Rozmiar: 44*2cm (złożony), 44-60cm (zakres regulacji)
Czarny Rozmiar: 47*2cm (złożony), 47-64cm (zakres regulacji)
Waga: 40g
Polecam: Nadajnik LiteRadio 3 lub inne nadajniki z zaczepem
Dane techniczne
Wykonane z wysokiej jakości nylonu lub poliestru. Jest wygodny i miękki.
Klamra wykonana jest z wysokiej jakości metalu, wytrzymała i poręczna odpinana.
Dzięki regulowanej funkcji ten pasek idealnie do Ciebie pasuje.
Dwa kolory opcji. Biały kolor został zaprojektowany z nadrukiem BETAFPV, a czarny pasek jest odblaskowy. Polecam wspólne zakupy.
Tego paska na szyję można używać nie tylko z nadajnikiem LiteRadio 3, ale także z innymi nadajnikami z haczykiem.
Punkty punktowe
Pasek na szyję nadajnika BETAFPV LiteRadio jest wykonany z wygodnego miękkiego nylonu lub poliestru. Klamra wykonana jest z wysokiej jakości metalu, trwała i poręczna odpinana. Poza tym pasek jest regulowany, co idealnie dopasuje się do Ciebie. Ten pasek na szyję może być używany nie tylko z nadajnikiem LiteRadio 3 , ale także z innymi nadajnikami z haczykiem.
Uwaga: etui do przechowywania jest teraz kompatybilne tylko z nadajnikiem LiteRadio 3. LiteRadio 2 i 2 SE nie są odpowiednie.
1 * Futerał BETAFPV do przechowywania nadajnika LiteRadio 3
Pakiet
Przedmiot: futerał do przechowywania BETAFPV
Rozmiar: 200*220*90mm
Waga: 343g
Materiał: EVA
Kolor: czarny
Polecam: Nadajnik BETAFPV LiteRadio 3
Specyfikacja
Chodź z wytrzymałym i trwałym materiałem EVA, to etui jest wodoodporne (z wyjątkiem części z zamkiem błyskawicznym) i rodporne na uderzenia.
Ważący tylko 343 g, jest bardzo przenośny i łatwy do podnoszenia.
Dużo miejsca do przechowywania nadajnika, modułu, anteny i smyczy.
Wbudowane miejsce na siatkę, łatwe do przechowywania małych akcesoriów.
Z wewnętrzną wyściółką z pianki, którą można wyjąć.
Punkty punktowe
To etui jest przeznaczone do przenoszenia nadajnika z serii LiteRadio, jest wykonane z materiału EVA, który jest wytrzymały, trwały i wodoodporny (z wyjątkiem części zamka błyskawicznego). Chodź z dużą ilością miejsca do przechowywania nadajnika, modułu, anteny i smyczy do paska itp. Dzięki tej walizce możesz chwycić swój sprzęt i latać, kiedy tylko chcesz, bez konieczności noszenia wielu różnych pojemników.

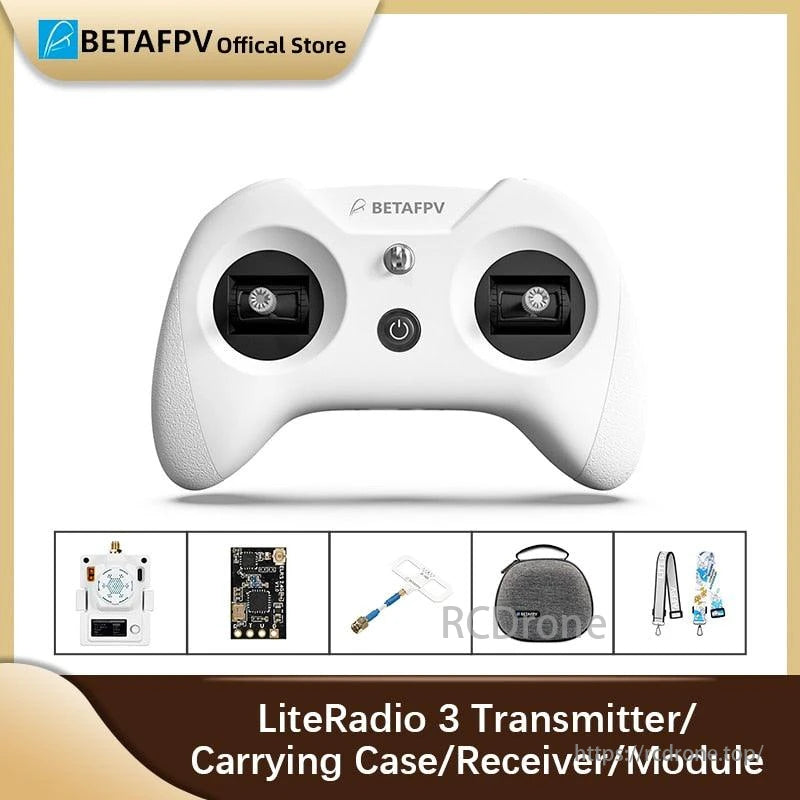

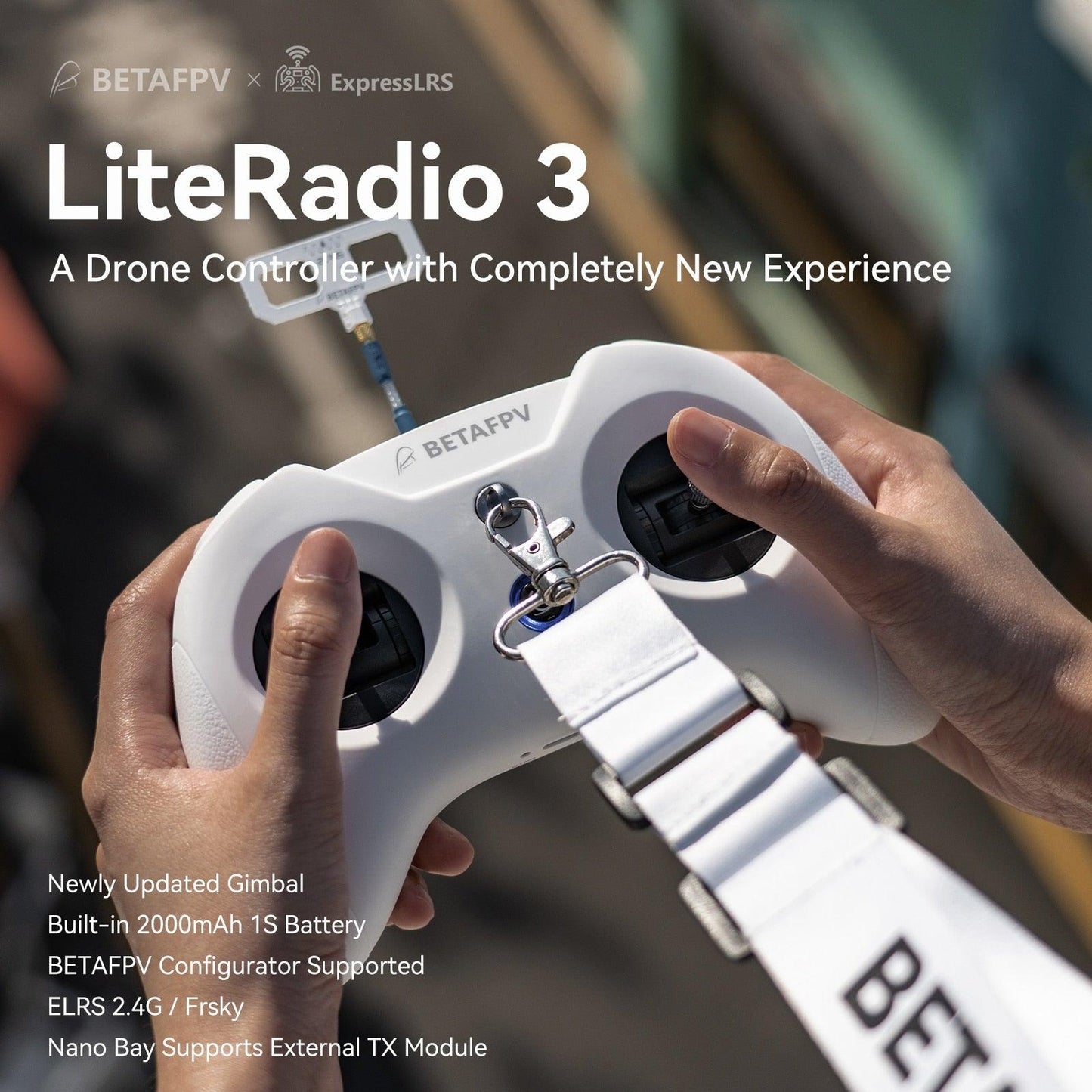

Nadajnik radiowy LiteRadio 3 to najnowszy pilot z serii LiteRadio. Ten nadajnik ma ergonomicznie zaprojektowany uchwyt i ma doskonałą wydajność w swoim czasie pracy, nowo zaktualizowany gimbal i obsługę wielu protokołów (wersja Frsky). Poza tym ta wersja obsługuje BETAFPV Configurator, który jest narzędziem przeznaczonym do prostej aktualizacji, konfiguracji i strojenia kontrolera radiowego.
Pobierz konfigurator BETAFPV.
LiteRadio 3 to zdalnie sterowany nadajnik radiowy przeznaczony głównie do modeli RC, w tym samolotów wielowirnikowych. Daje ci więcej, niż kiedykolwiek myślałeś, że jest to możliwe z podstawowego 8-kanałowego radia.
łącznie 8 kanałów.
Obsługa joysticka USB dla większości symulatorów ćwiczeń.
Wnęka na moduł Nano na zewnętrzny moduł TX.
Nowo zaprojektowany gimbal z joystickiem zapewniający dłuższą żywotność.
Obsługa konfiguratora BETAFPV do aktualizacji, konfiguracji i strojenia.
Dostarcz ExpressLRS 2. Wersja protokołu 4G i wersja protokołu Frsky dla opcji.
Wbudowana bateria 2000mAh i obsługiwane ładowanie przez USB.
Punkt punktowy
Aktualizacja LiteRadio 3 za pomocą opracowanego przez firmę BETAFPV dostosowanego systemu LiteRadio. Piloci mogą bezpośrednio obsługiwać kalibrację joysticka i aktualizację oprogramowania układowego na nadajniku radiowym, co jest wygodniejsze w obsłudze dla początkujących kierowców.
Wyposażony we wbudowaną baterię 2000 mAh 1S, LiteRadio 3 może pracować do 15 godzin bez modułu zewnętrznego, zapewniając doskonałą wytrzymałość.
W zestawie z wbudowanym modułem ładowania, LiteRadio 3 obsługuje ładowanie przez USB, co jest wygodniejsze w użyciu. Tymczasem projektuje ostrzeżenie o niskim poborze mocy, aby wskazać niski poziom naładowania baterii. Oznacza to, że bateria jest słaba i należy ją naładować, jeśli niebieskie światło miga powoli, a brzęczyk emituje ciągły sygnał dźwiękowy.
Nowo zaprojektowany z wnęką nano, obsługuje zewnętrzny moduł TX. Gorąco polecam BETAFPV ELRS Nano Module, który jest kompatybilny z nadajnikiem radiowym LiteRadio 3 i udostępnia protokół CRSF.
Gumowa powłoka LiteRadio 3 jest ergonomiczna i ma kształt kontrolera do gier. Wygodnie leży w dłoni, a antypoślizgowa faktura na rączkach zapewnia pewny chwyt.
To najbezpieczniejsza i najszybsza metoda rozpoczęcia korzystania z symulatora ćwiczeń modelarskich na początek. Nadajnik radiowy LiteRadio 3 obsługuje większość symulatorów na rynku z kompleksową konfiguracją.
Specyfikacja
Przedmiot: Nadajnik radiowy LiteRadio 3
Zakres częstotliwości: 2. 4G
2. System 4G: CC2500/SX1280
Kanał: 8
Protokół wsparcia: Futaba S-FHSS/Frsky FCC D16/Frsky LBT D16/Frsky D8, ExpressLRS 2. 4G
Moc: wersja ELRS 25mW/50mW/100mW, wersja Frsky 100mW
Dostosowany typ drona: wielowirnikowiec, samolot
Obsługa ładowania USB/aktualizacji oprogramowania układowego
Obsługa konfiguratora BETAFPV / symulatora większości ćwiczeń
Światło LED: zielony — włączenie zasilania / czerwony — ostrzeżenie, jeśli napięcie jest niższe niż 3. 5V / niebieski-normalny
Bateria: Wbudowana bateria 2000mAh 1S
Złącze ładowania: USB 3. 0 Typ-C
Rekomendowany zewnętrzny moduł TX: moduł ELRS Nano TX
Polecane akcesoria: Gimbal Nano do LiteRadio 3, futerał do przechowywania, pasek na szyję z nadajnikiem
Ulepszenia w LiteRadio 3
W porównaniu z LiteRadio 2 SE, LiteRadio 3 jest wyposażone w baterię 2000mAh 1S, zapewniając doskonałą wytrzymałość do 15 godzin pracy bez zewnętrznego modułu. Rezerwując wnękę nano z tyłu, obsługuje zewnętrzny moduł do użytku z modułem ELRS Nano TX, który obsługuje protokół CRSF. Co więcej, gimbal LiteRadio 3 został niedawno zaktualizowany o dokładny potencjometr i regulowane końcówki drążków.
Nadajnik LiteRadio 3 |
Nadajnik LiteRadio 2 SE |
|
Wbudowana bateria |
Bateria 2000 mAh 1 S |
1000mAh bateria 1S |
Gimbal |
Najnowszy trwały i precyzyjny gimbal |
Zamówienia od grudnia. są takie same jak LiteRadio3 |
Haczyk na smycz |
Wsparcie |
Brak obsługi |
Konfigurator BETAFPV |
Wsparcie |
Zamówienia od grudnia. wsparcie |
Wnęka Nano na moduł zewnętrzny |
Wsparcie |
Brak obsługi |
Uwaga: LiteRadio 2 SE zamówione w grudniu obsługuje konfigurator BETAFPV. Jednocześnie gimbale LiteRadio 2 SE są takie same jak LiteRadio 3 na zamówienia z grudnia. W przypadku zamówień przed grudniem zdecydowanie zalecamy zakup nowych gimbali w ramach aktualizacji.
Konfigurator BETAFPV
BETAFPV Configurator to narzędzie zaprojektowane w celu uproszczenia aktualizacji, konfiguracji i strojenia nadajnika radiowego.
Adres pobierania: https://github. com/BETAFPV/BETAFPV_Configurator/releases
Funkcja konfiguratora BETAFPV jest wymieniona poniżej.
Podstawowa konfiguracja kontrolera radiowego, taka jak przełącznik trybu, włączanie/wyłączanie modułów RF.
Pełne funkcje konfiguracji ExpressLRS, takie jak moc wyjściowa, szybkość przesyłania pakietów itp.
Mikser kanałów do dronów stałopłatowych.
Aktualizacja oprogramowania układowego.
NIE włączaj najpierw nadajnika i nie podłączaj go do komputera. W tej sytuacji port USB jest nieprawidłowy.
Jak zmienić protokół
Uwaga: Przełączanie protokołu wewnętrznego jest dostępne tylko dla nadajnika radiowego w wersji Frsky. Wersja ExpressLRS może przełączyć się tylko na zewnętrzny moduł TX.
Aby zmienić protokoły i moduł TX, wykonaj następujące czynności:
Wyłącz nadajnik radiowy;
Naciśnij i przytrzymaj przycisk BIND podczas ponownego włączania nadajnika radiowego;
Następnie zmieni się kolor i czas migania diody LED przed alarmem brzęczyka, zgodnie z powyższymi tabelami.
Wersja Frsky może obsługiwać 4 różne protokoły wewnętrzne, w tym Frsky D16 FCC, Frsky D16 LBT, Frsky D8 i Futaba S-FHSS. Protokół jest wskazywany przez czasy migania diody LED po włączeniu zasilania, przed alarmem brzęczyka.
Wersja Frsky | |
Stan diod LED |
Wersja protokołu |
Jeden błysk na czerwono |
Wewnętrzny Frsky D16 FCC (ACCST 1. Wersja X) |
Dwa czerwone błyski |
Wewnętrzny Frsky D16 LBT (ACCST 1. Wersja X) |
Trzy razy czerwony błysk |
Wewnętrzny Frsky D8 |
Cztery razy czerwony błysk |
Wewnętrzna Futaba S-FHSS |
Fioletowy błysk trzy razy szybko |
Wewnętrzny moduł TX wyłączony i uruchomiony Zewnętrzny moduł TX |
Wersja ExpressLRS | |
Stan diod LED |
Wersja protokołu |
Jeden błysk na czerwono |
Wewnętrzny ELRS |
Fioletowy błysk trzy razy szybko |
Wewnętrzny moduł TX wyłączony i uruchomiony Zewnętrzny moduł TX |
Uwaga: wersja LiteRadio 3 Frsky działa tylko z D16 ACCST 1. Protokół X Frsky. Więc jeśli używasz odbiornika Frsky z D16 ACCST 2. wersji X lub wersji ACCESS, powiązanie nie powiedzie się.
Schemat LiteRadio 3
Zalecane części
Zdecydowanie zalecamy zakup nadajnika radiowego LiteRadio 3 wraz z częściami wymienionymi poniżej.
Zewnętrzny moduł TX: moduł ELRS Nano TX
Etui do przechowywania: Etui do przechowywania BETAFPV do LiteRadio
Pasek: Pasek na szyję nadajnika BETAFPV LiteRadio
Gimbal: Nano gimbal do LiteRadio 3
Często zadawane pytania
Instrukcja obsługi nadajnika radiowego LiteRadio 3
Jak wymienić gimbale w nadajniku Literadio 3?
W przypadku jakichkolwiek pytań dotyczących kalibracji joysticka nadajnika LiteRadio 3, obejrzyj poniższy film, aby dowiedzieć się więcej. Instrukcja jest taka sama dla LiteRadio 3 i LiteRadio 2 SE.
Pakiet
1 * nadajnik radiowy LiteRadio 3
1 * Podręcznik użytkownika
