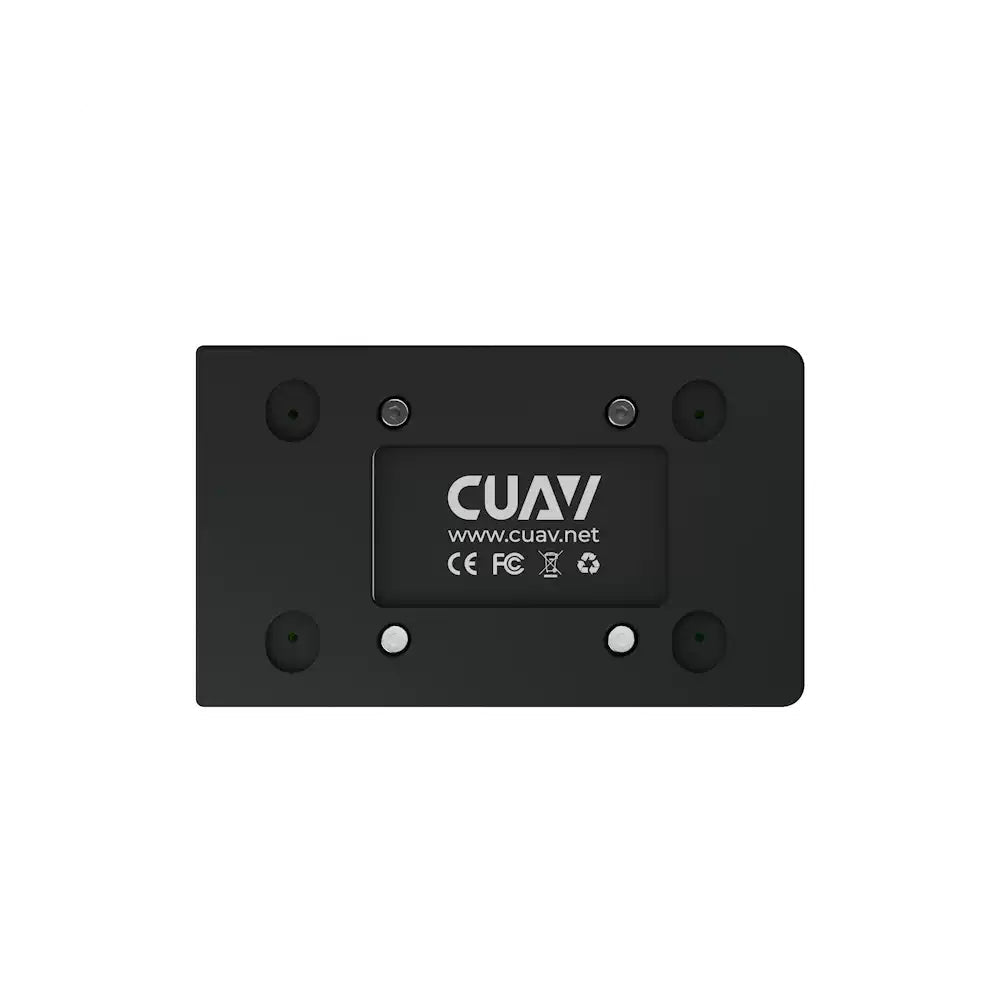

CUAV X25 Mega Przemysłowy Autopilot Kontroler Lotu z ADIS-16607 IMU, ArduPilot/PX4

CUAV X25 Mega to wysokowydajny przemysłowy kontroler lotu zaprojektowany do wymagających systemów bezzałogowych, w tym dronów wielowirnikowych, samolotów o stałym skrzydle, robotów autonomicznych, bezzałogowych pojazdów lądowych oraz bezzałogowych jednostek pływających.

Zbudowany wokół procesora STM32H7 o częstotliwości 480 MHz oraz architektury przemysłowej IMU z wieloma czujnikami, X25 Mega łączy precyzyjne wykrywanie ruchu, zaawansowaną izolację wibracji, redundantne zarządzanie zasilaniem, wysoką wydajność prądową, łączność CAN oraz Ethernet 100 Mbps w solidnej, modułowej platformie.

Jest kompatybilny z głównymi ekosystemami open-source ArduPilot i PX4, co czyni go odpowiednim do profesjonalnego mapowania, inspekcji, rolnictwa, robotyki, nawigacji autonomicznej oraz innych zastosowań przemysłowych.

Architektura Multi-IMU Przemysłowej Klasy

X25 Mega wykorzystuje heterogeniczną sieć czujników zaprojektowaną w celu poprawy niezawodności w środowiskach intensywnie wibracyjnych i zmiennych temperatur.

System czujników obejmuje:

• IMU przemysłowej klasy ADIS-16607
• Czujniki inercyjne IIM-42652 i IIM-42653
• Elektroniczny kompas RM3100
• Barometry TDK ICP-20100 i Bosch BMP581
• Podwójne czujniki ciśnienia barometrycznego
• Architektura oscylatora skompensowanego temperaturą
• Redundancja czujników i wsparcie dla przełączania awaryjnego

Użycie czujników o różnych charakterystykach pomaga zmniejszyć ryzyko awarii wspólnego trybu. Jeśli jeden czujnik stanie się niewiarygodny, system może przełączyć się na inne źródło czujnika, aby utrzymać stabilną pracę.

Przemysłowy IMU ADIS-16607

Opracowany do zastosowań w robotyce i automatyzacji przemysłowej, ADIS-16607 oferuje wysoką precyzję, niski poziom szumów, niską dryft temperatury oraz odporność na wstrząsy i wibracje.

Kluczowe specyfikacje IMU przedstawione w materiałach źródłowych obejmują:

• Zakres pomiaru żyroskopu: ±2000°/s
• Losowy błąd kątowy: 0.21°/√hr
• Zakres akcelerometru: ±40 g
• Spójność częstotliwości próbkowania: ponad 99%
• Programowalny zegar MEMS
• Wysokodynamika pomiarów inercyjnych
• Poprawiona stabilność podczas pracy w warunkach wysokich wibracji i dużych prędkości

W porównaniu do poprzedniego projektu opartego na ADIS-16470, nowa architektura IMU oferuje niższe zużycie energii i lepszą ogólną wydajność.

Programowalny zegar MEMS

Dedykowany programowalny oscylator MEMS jest używany z ADIS-16607 w celu poprawy precyzji czasowej i spójności próbkowania.

Oscylator zapewnia określoną stabilność częstotliwości ±20 ppm, co pomaga utrzymać spójne próbkowanie IMU i poprawić wydajność nawigacji, gdy sygnały GNSS są odrzucane, osłabiane lub tymczasowo niedostępne.

Dane laboratoryjne w źródłowych obrazach raportują:

• Spójność częstotliwości próbkowania powyżej 99%
• Około 30% poprawy w stabilności zerowego przesunięcia w osi yaw
• Czas trwania testu AHRS: 602 sekundy
• Odległość testowa: 14,6 km
• Szacowany błąd pozycji tak niski jak 103,1 m
• Błąd odniesienia: 206,3 m

Te wartości są wynikami laboratoryjnymi i mogą się różnić w zależności od oprogramowania, instalacji, kalibracji, konfiguracji pojazdu i warunków eksploatacyjnych.

Czwarta generacja izolacji wibracji

X25 Mega wykorzystuje czwartą generację nachylonego, symetrycznego projektu matrycy tłumiącej CUAV.

Precyzyjnie skalibrowane elementy tłumiące zapewniają zrównoważoną izolację wibracji w wielu kierunkach. Projekt pomaga tłumić wibracje o wysokiej częstotliwości, zanim dotrą do czujników inercyjnych, poprawiając oszacowanie postawy i stabilność danych z czujników w trudnych warunkach eksploatacyjnych.

System wspiera również zewnętrzną konfigurację izolacji wibracji z podwójną warstwą montowaną na stałe dla instalacji wymagających dodatkowego tłumienia mechanicznego.

System kompensacji temperatury podwójny

Zmiany temperatury mogą wpływać na stabilność IMU, oscylatora i procesora. Aby temu zaradzić, X25 Mega wprowadza skoordynowaną kontrolę temperatury zarówno dla płyty nośnej IMU, jak i głównej płyty kontrolera.

Kluczowe korzyści obejmują:

• Reakcja na zmiany temperatury na poziomie milisekund
• Real-time kompensacja temperatury z podaną dokładnością do ±0.5°C
• Stabilne środowisko pracy dla IMU, MCU i oscylatora
• Podana 15% redukcja dryfu związanego z temperaturą
• Podana 25% poprawa spójności rozwiązania w zakresie orientacji

Te poprawy wydajności są wynikami porównawczymi podanymi przez producenta.

Platforma przetwarzania STM32H7

Kontroler jest zasilany przez procesor STM32H7 Arm Cortex-M7 działający z częstotliwością 480 MHz.

Specyfikacje procesora:

• Procesor: STM32H7 Arm Cortex-M7
• Częstotliwość zegara: 480 MHz
• Pamięć Flash: 2 MB
• Typowe wykorzystanie CPU: około 20%

Dostępna rezerwa obliczeniowa wspiera zaawansowane możliwości ArduPilot i PX4, w tym:

• Uczenie temperatury IMU
• Nawigacja nie-GNSS
• Filtracja wibracji oparta na FFT
• Skripty Lua
• Zaawansowane sterowniki i peryferia
• Przyszłe rozszerzenia oprogramowania układowego i sterowników

CAN Bus i Ethernet 100 Mbps

X25 Mega zapewnia łączność CAN-bus dla inteligentnych akumulatorów, ESC, silników, systemów napędowych i innego sprzętu obsługującego CAN.

Telemetria oparta na CAN może zwracać informacje takie jak:

• Status baterii
• Prędkość silnika
• Dane operacyjne ESC
• Temperatura urządzenia
• Status sprzętu i diagnostyka

Zintegrowany Ethernet 100 Mbps zapewnia połączenie o wysokiej przepustowości dla komputerów towarzyszących, kamer optycznych, łączy danych i sprzętu AI. Jest szczególnie przydatny w nawigacji wizualnej, śledzeniu celów, operacjach rojowych i innych aplikacjach systemów bezzałogowych wymagających dużej ilości danych.

Szerokie napięcie, architektura zasilania o wysokim prądzie

Kontroler obsługuje szeroki zakres napięcia wejściowego i wysoką moc wyjściową.

Funkcje zasilania obejmują:

• Bezpośrednie wejście kontrolera: 10–18 V
• Zintegrowany wysokowydajny 5 V / 15 A przetwornik DC-DC
• Zewnętrzna regulowana zdolność wyjściowa: 5 V / 12 A
• Podwójna architektura zasilania z redundancją
• Automatyczne przełączanie między redundantnymi źródłami zasilania
• Zintegrowana ochrona ESD
• Zintegrowana ochrona przed przeciążeniem

Szerokie napięcie projektowe daje integratorom większą elastyczność przy podłączaniu komputerów towarzyszących, systemów komunikacyjnych, czujników i innego wysokowydajnego sprzętu pokładowego.

Wsparcie serii PMU 2

Standardowa konfiguracja jest zaprojektowana do użycia z modułem zasilania CUAV PMU 2 Lite.

Możliwości PMU pokazane na źródłowych obrazach:

• Pomiar napięcia PMU 2 Lite: do 70 V
• Pomiar prądu PMU 2 Lite: do 220 A
• Opcjonalne wejście napięcia PMU 2S: do 140 V
• Opcjonalny pomiar prądu PMU 2S: do 500 A

To sprawia, że system jest odpowiedni dla dużych multirotorów, dronów do transportu ciężkiego, samolotów przemysłowych oraz innych platform o wysokim napięciu lub wysokim prądzie.

Elastyczne wyjście PWM

X25 Mega zapewnia szerokie wsparcie dla siłowników:

• 16 bezpośrednich wyjść PWM przez interfejs serwo
• Do 32 kanałów wyjściowych PWM przez rozszerzenie CAN
• Przełączalne poziomy sygnału PWM 3.3 V i 5 V

Architektura konwersji poziomu sygnału w obu kierunkach pomaga utrzymać czystsze przesyłanie sygnału na długich kablach oraz przy obciążeniach pojemnościowych lub o wysokiej impedancji.To poprawia kompatybilność z szeroką gamą serw, ESC, aktuatorów i urządzeń sterujących przemysłowych.

Modularna architektura CORE

Moduł CORE, który można wyjąć, oddziela podstawową elektronikę sterującą od płyty nośnej.

Ten modułowy design oferuje kilka zalet:

• Łatwiejsza konserwacja i wymiana
• Elastyczna integracja w niestandardowe systemy bezzałogowe
• Wsparcie dla zaprojektowanych przez użytkownika płyt nośnych
• Uproszczona adaptacja do specjalistycznych interfejsów
• Poprawiona elastyczność w rozwoju produktów i integracji systemów

Ochronna powłoka conformal

PCBA jest poddawana automatycznemu procesowi nakładania powłoki conformal, który obejmuje czyszczenie, suszenie, równomierne nakładanie i kontrolowane utwardzanie.

Powłoka ochronna pomaga chronić elektronikę przed:

• Wilgocią
• Mgłą solną
• Pyłem
• Korozyjnością
• Przepięciami elektrycznymi
• Trudnymi warunkami pracy na zewnątrz

Ta obróbka poprawia trwałość, gdy kontroler jest zainstalowany w przemysłowych UAV, platformach morskich, robotach terenowych i innym sprzęcie narażonym na trudne warunki.

Dodatkowe cechy projektowe

X25 Mega zawiera kilka funkcji integracji i niezawodności:

• Podwójne zasilanie redundantne
• Zintegrowana ochrona ESD i przeciążeniowa
• Projekt interfejsu odporny na statykę
• Zautomatyzowane testowanie produkcji
• Wielofunkcyjny wskaźnik statusu RGB w pełnym kolorze
• Wymienna moduł CORE
• Wsparcie dla rozwoju niestandardowych płytek nośnych
• Niski poziom nasycenia niebieskiego wykończenia przemysłowego
• Powierzchnia odporna na zarysowania i odciski palców

Specyfikacje interfejsu

Specyfikacje techniczne

Aplikacje

CUAV X25 Mega nadaje się do:

• Przemysłowych dronów wielowirnikowych
• Dronów do transportu ciężkich ładunków
• Samolotów o stałym skrzydle i VTOL
• Platform do badań i mapowania
• Zautomatyzowanych systemów inspekcji
• Dronów rolniczych i ochrony roślin
• Robotów autonomicznych
• Bezzałogowych pojazdów lądowych
• Bezzałogowych jednostek nawodnych
• Statków powietrznych z wizualną nawigacją i sztuczną inteligencją
• Systemów swarm i wielu pojazdów
• Badania i rozwój niestandardowych autopilotów

Ważne uwagi dotyczące integracji

• Potwierdź zgodność oprogramowania układowego przed instalacją.
• Wybierz odpowiedni PMU zgodnie z napięciem systemu i maksymalnym prądem.
• Postępuj zgodnie z zalecanym przez CUAV kierunkiem montażu oraz praktykami izolacji wibracji.
• Trzymaj przewody zasilające o dużym prądzie oraz źródła zakłóceń elektromagnetycznych z dala od wrażliwych kabli sygnałowych.
• Rzeczywista wydajność nawigacji zależy od kalibracji, ustawień oprogramowania, instalacji mechanicznej, umiejscowienia anteny, poziomów wibracji oraz środowiska pracy.
• Specyfikacje i dołączone akcesoria powinny być potwierdzone w odniesieniu do dokładnie wybranego wariantu produktu przed zakupem.
