DANE TECHNICZNE modułu GPS GEPRC GEP-M8U
Rozstaw osi: Śruby
Zastosowanie: Pojazdy i zabawki zdalnie sterowane
Uaktualnij części/akcesoria: Adapter
Materiały narzędziowe: Kategoria montażu
Rozmiar: 1 cal
Zalecany wiek: 14+lat
Zalecany wiek: 12+lat
Części i akcesoria RC: Nadajniki
Ilość: 1 szt.
Pochodzenie: Chiny kontynentalne
Numer modelu: Moduł GPS GEP-M8U
Materiał: Materiał kompozytowy
Atrybuty napędu na cztery koła: Zespół
Dla typu pojazdu: Śmigłowce
Nazwa marki: GEPRC
Podsumowanie
Witajcie fani FPV, zespół GEPRC opracował moduł GPS, aby poprawić komfort użytkowania.
Moduł GPS GEP-M8U charakteryzuje się niewielkimi rozmiarami, lekkością, szybkim pozycjonowaniem i stabilnym połączeniem. Nadaje się do FPV, stałopłatów i innych produktów.
Specyfikacje
-
Model: moduł GPS GEP-M8U
-
Napięcie wejściowe: 3,3 V–5 V
-
Format odbioru: GPS, GLONASS, BDS (wybierz GLONASS lub BDS)
-
Kanał: 72 kanały
-
Kompas: Brak
-
Szybkość transmisji: 115200bps
-
Złącze wyjściowe: SH1.0-4P
-
Protokół komunikacyjny: UART
-
Protokół wyjściowy: UBLOX
-
Częstotliwość wyjściowa: 10 Hz
-
Dokładność prędkości: 0,05 m/s
-
Dokładność pozycjonowania poziomego: pozioma <2,5M, SBAS <2,0M
-
Dokładność pomiaru czasu: 30 ns
-
Czułość odbioru: śledzenie -162dBm, przechwytywanie-160dBm
-
Charakterystyka dynamiczna: maksymalna wysokość: 50000 m, maksymalna prędkość: 500 m/s
-
Maksymalne przyspieszenie: 4G
-
Rozmiar: 22 mm x 22 mm x 8 mm
-
Waga: 7,9 g
Funkcja
1. Duża prędkość pozycjonowania
2. Stabilne połączenie
3. Unikalny wygląd
4. Mały rozmiar i niewielka waga
5. Konstrukcja terminala SH1.0-4Pin, nie wymaga lutowania.
6. Wbudowane pozycjonowanie PPS i wskaźnik zasilania, łatwe w użyciu.

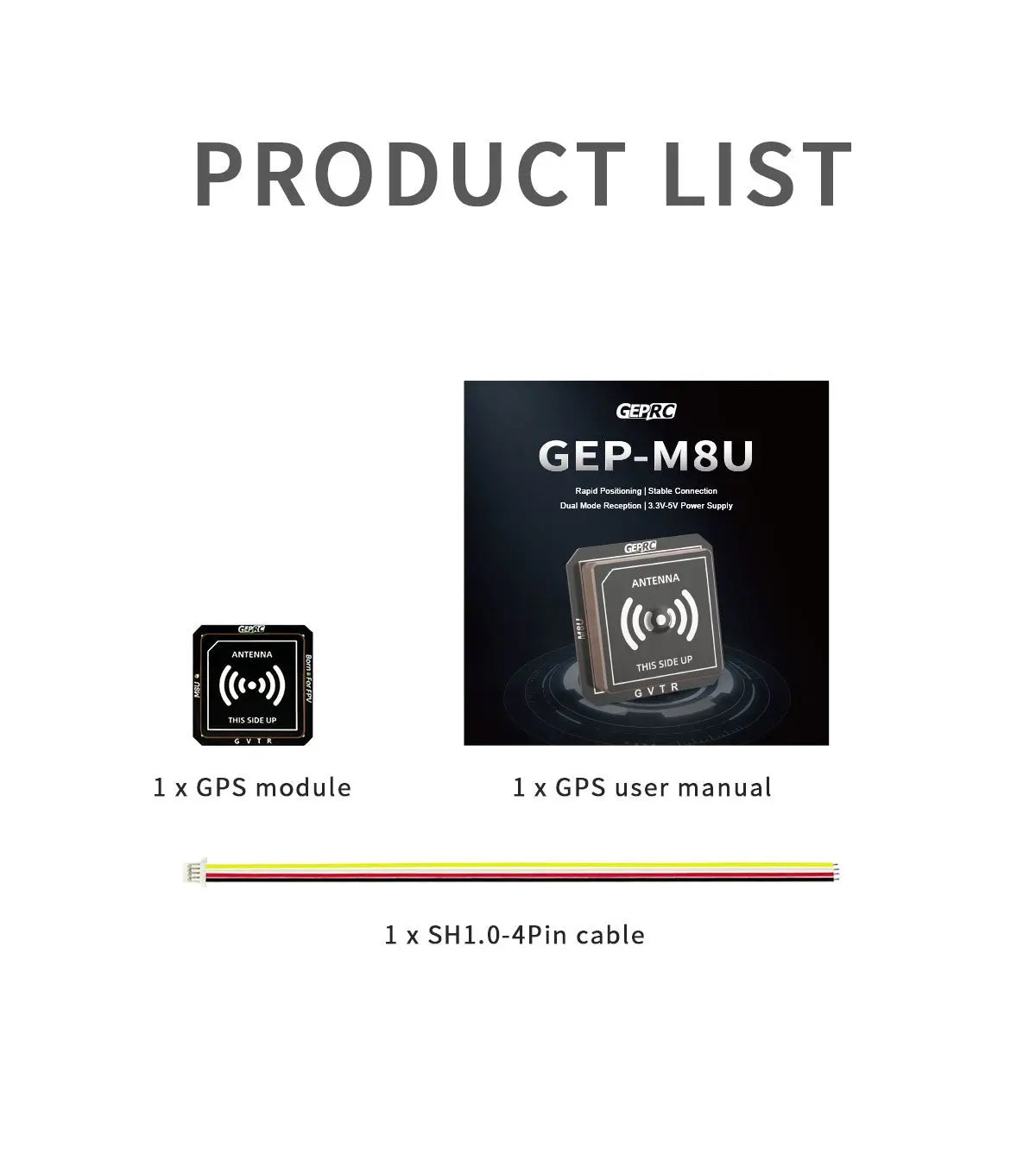

Zawiera
1 x moduł GPS GEP-M8U
1 x kabel zaciskowy SH1.0-4Pin
1 x instrukcja obsługi GPS

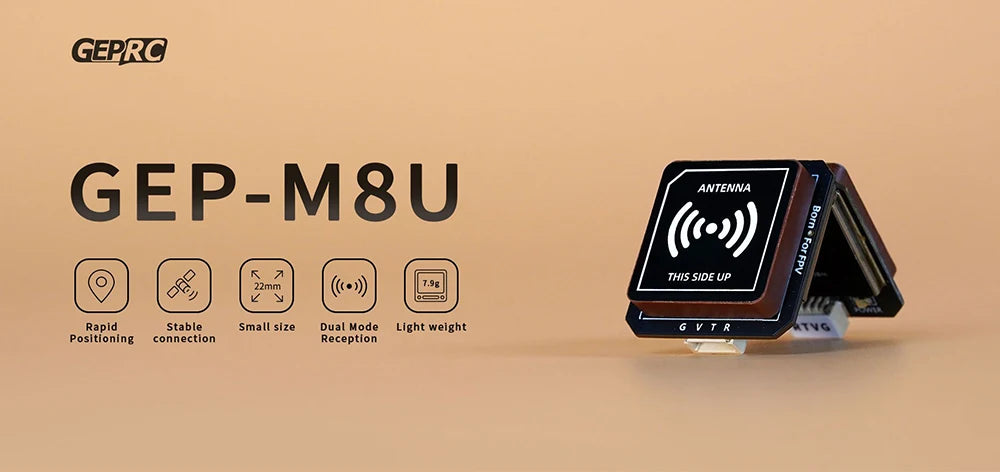

GEPRC GEP-M8U ( UP N 7 22mm 7,9g 3,3-5V V Szybkie pozycjonowanie Stabilne połączenie Mały rozmiar Lekki Tryb podwójny Szeroki pobór mocy Odbiór
Wykorzystując technologię chipową 8. generacji firmy U-blox, ten moduł GPS zapewnia szybkie i dokładne możliwości pozycjonowania.

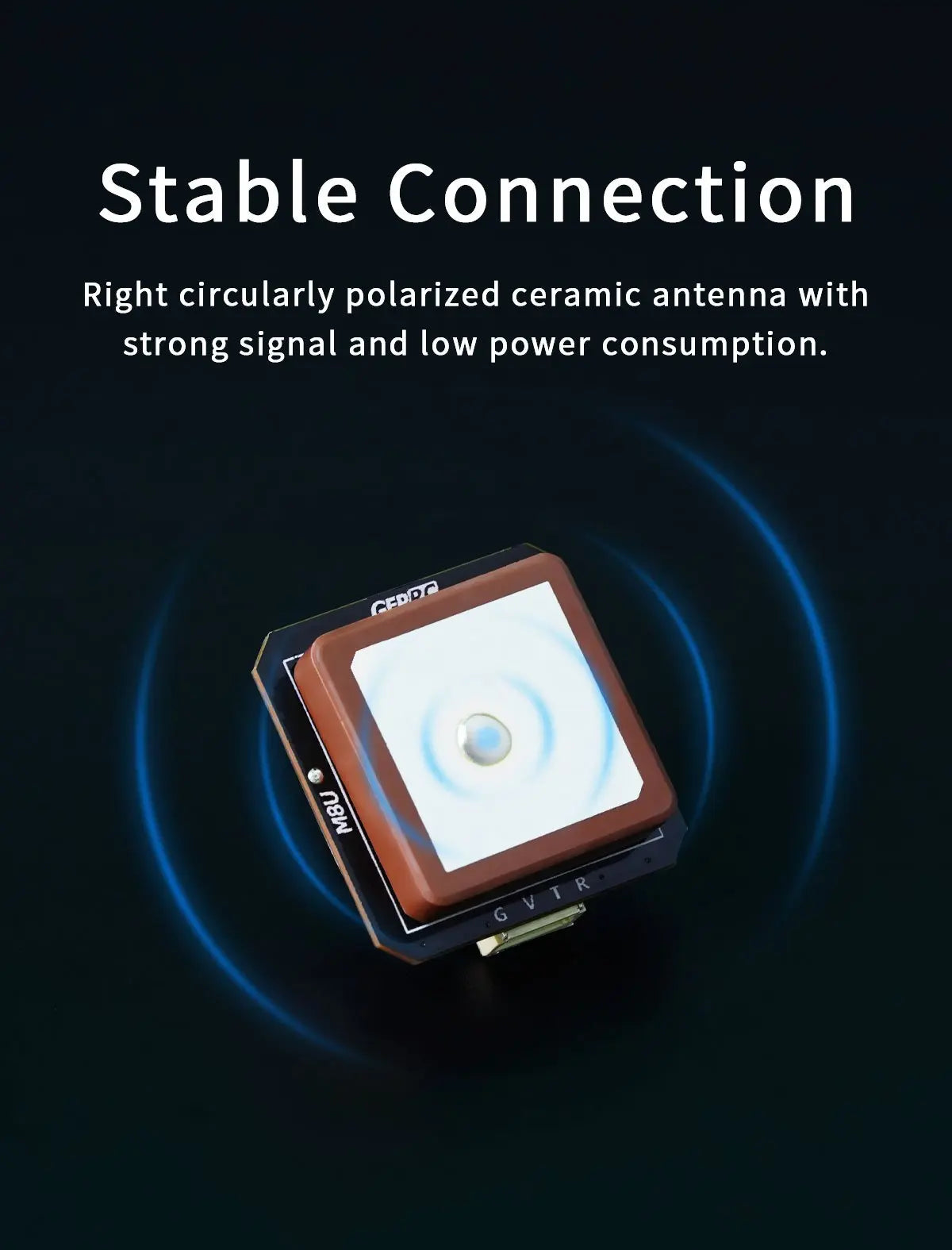

Ciesz się stabilnymi połączeniami dzięki naszej antenie ceramicznej z polaryzacją kołową w prawo, która zapewnia mocny odbiór sygnału i niskie zużycie energii.
Ciesz się precyzyjnym śledzeniem lokalizacji dzięki naszym możliwościom odbioru w dwóch trybach, które łączą sygnały GPS+GLONASS i GPS+BDS w celu zapewnienia dokładnego pozycjonowania w promieniu 2,5 metra.

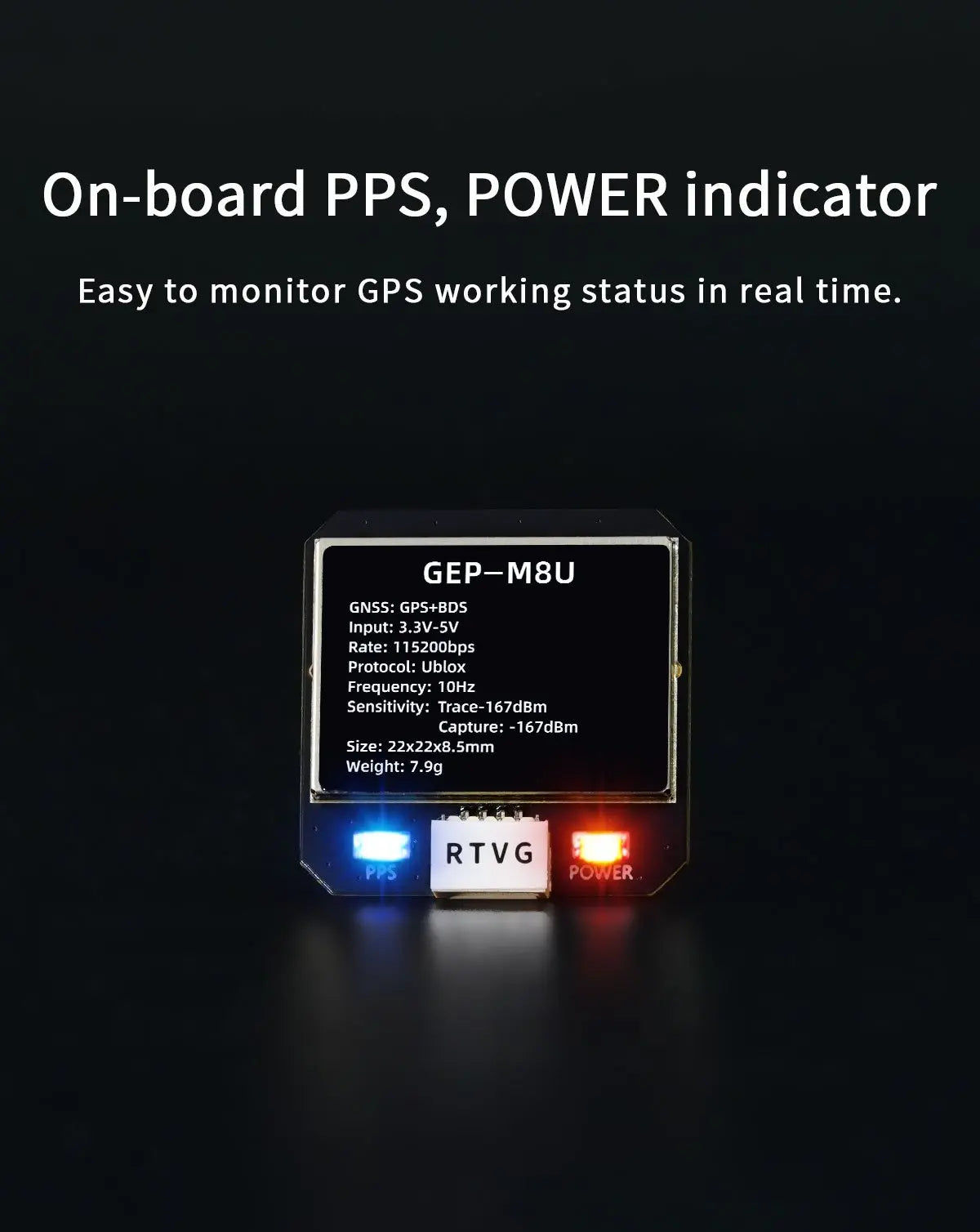

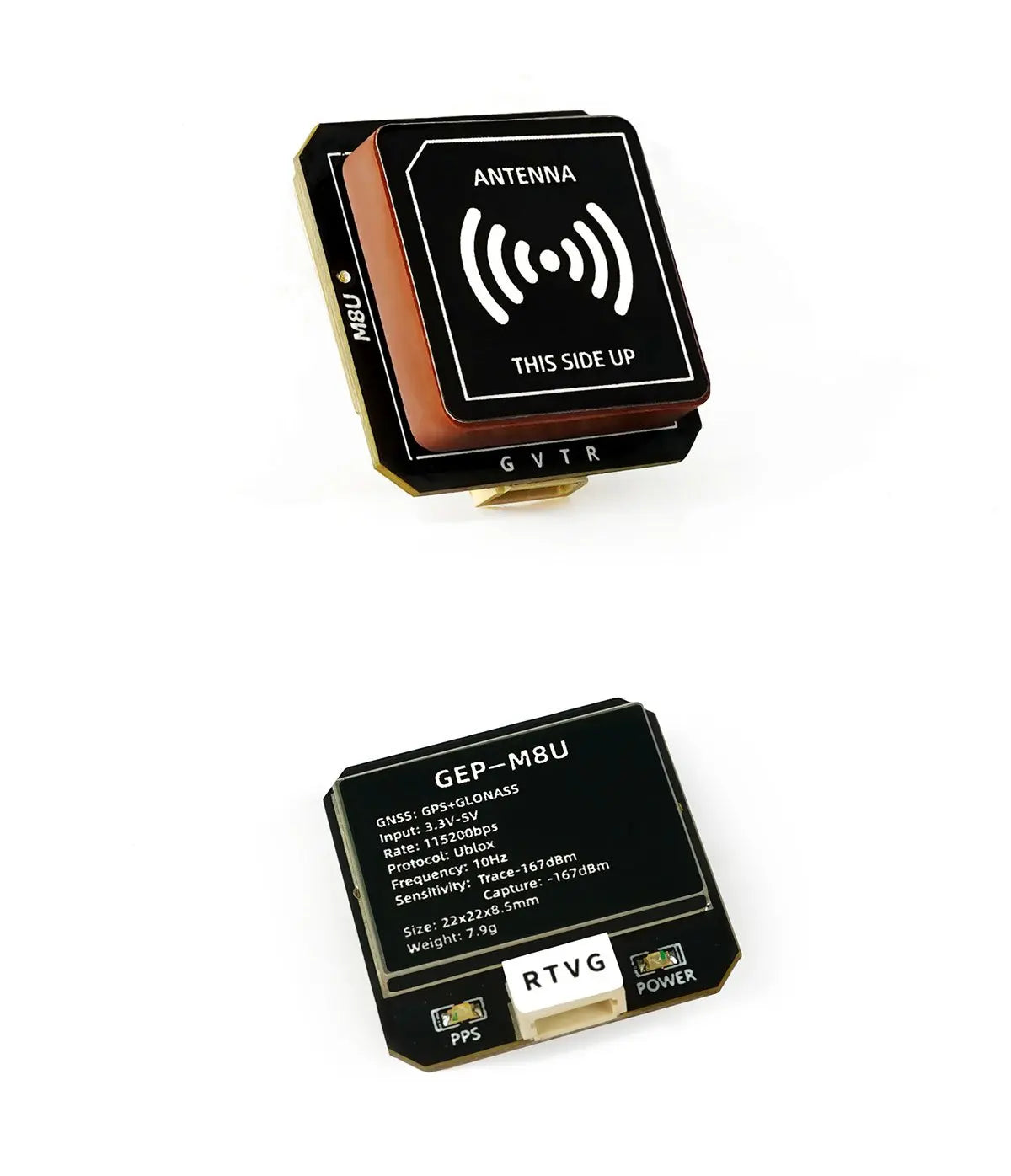

Moduł GEPRC GEP-M8U GNSS obsługuje wejścia GPS+BDS z zakresem napięcia 3.3 V, szybkość szeregowa 115200 bps i wykorzystuje protokół U-blox przy częstotliwości 10 Hz. Czułość przechwytywania wynosi -167 dBm, a moduł ma wymiary 22 x 22 x 8,5 mm i waży około 7,9 g. Dodatkowo posiada wskaźnik zasilania RTVG, który pozwala na łatwe monitorowanie stanu pracy GPS w czasie rzeczywistym.

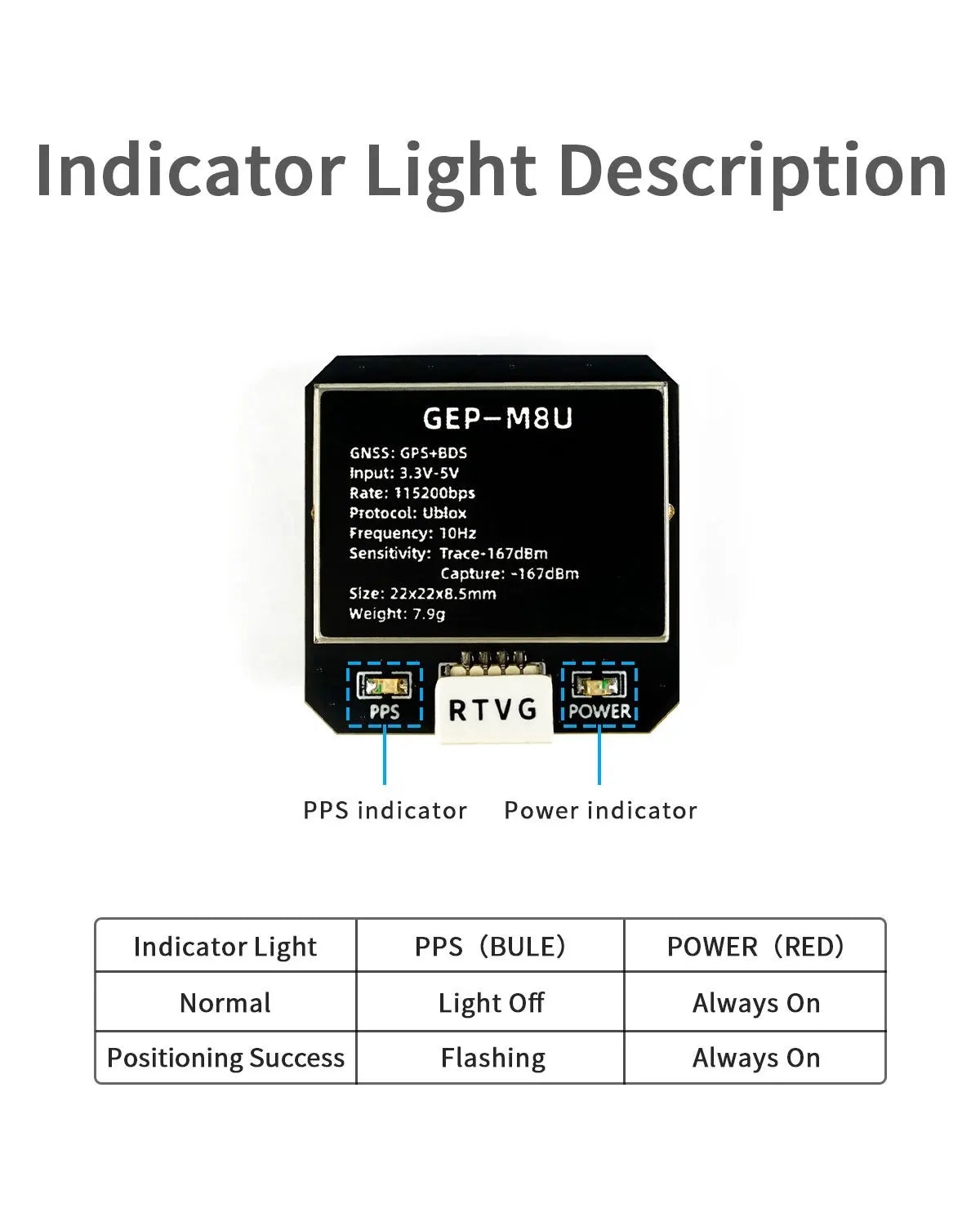

Moduł GPS GEP-M8U jest wyposażony w wskaźnik ZASILANIA o trzech stanach: PPS (niebieskie światło), które wskazuje pomyślne pozycjonowanie, miga, gdy urządzenie aktywnie odbiera sygnały satelitarne; zawsze włączone niebieskie światło, gdy urządzenie pomyślnie śledzi satelity; i normalne światło wyłączone lub zawsze włączone, w zależności od stanu urządzenia.

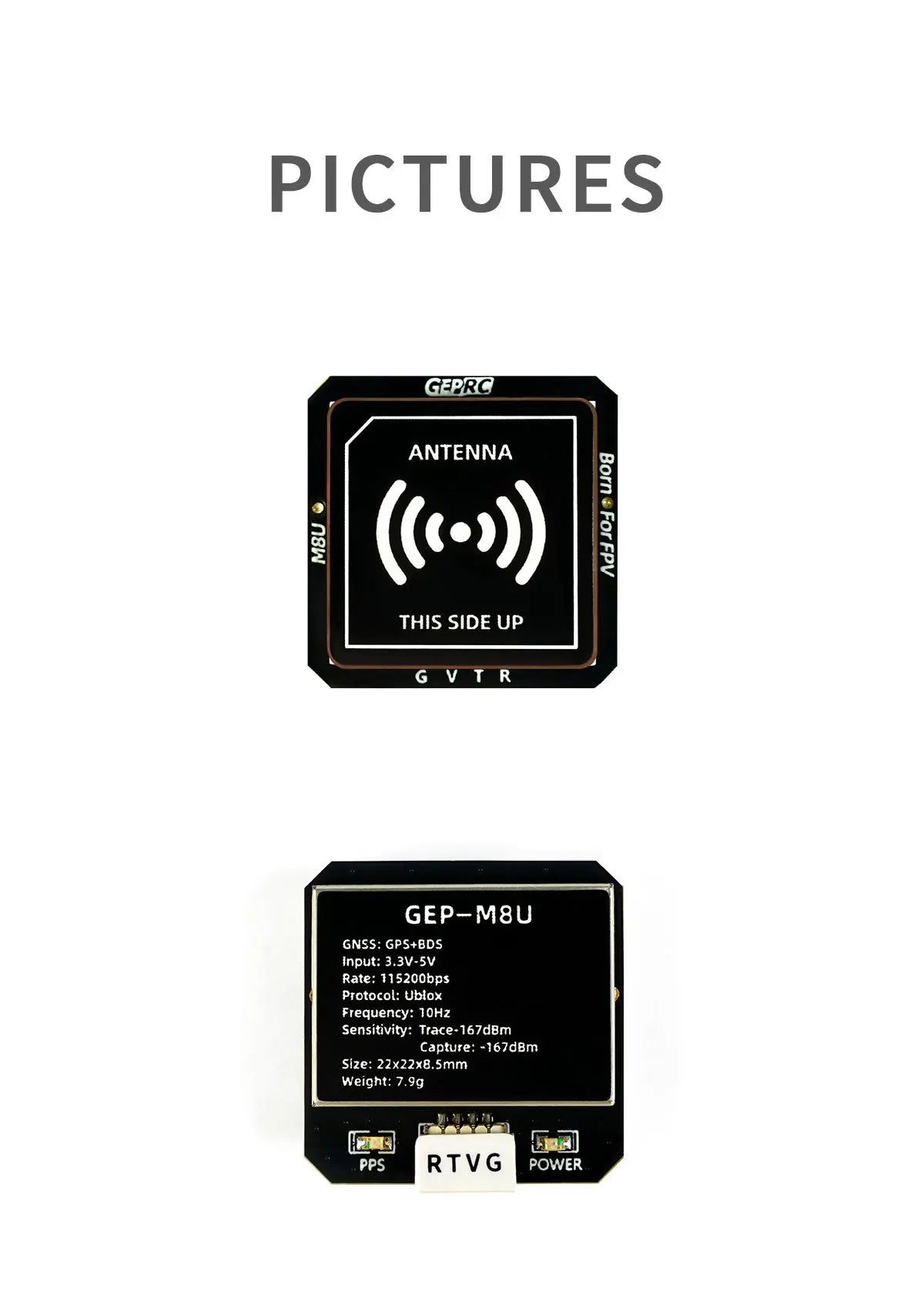

ANTENA GEP: Tą stroną do góry. Uwaga: Moduł GEP-M8U GNSS obsługuje wejścia GPS+BDS, z zakresem napięcia 3,3 V, szybkością szeregową 115200bps i wykorzystuje protokół U-blox przy częstotliwości 10 Hz. Czułość przechwytywania wynosi -167 dBm, a moduł ma wymiary 22 x 22 x 8,5 mm i waży około 7,9 g.
Uwaga: Moduł GPS GEP-M8U (ANTENA: tą stroną do góry) obsługuje sygnały GNSS, w tym GPS+GLONASS, o zakresie napięcia 3,3 V, szybkości transmisji szeregowej 115200bps, i wykorzystuje protokół Ublox przy częstotliwości 10 Hz. Czułość przechwytywania wynosi -167dBm, a moduł ma wymiary 22x22x8mm.

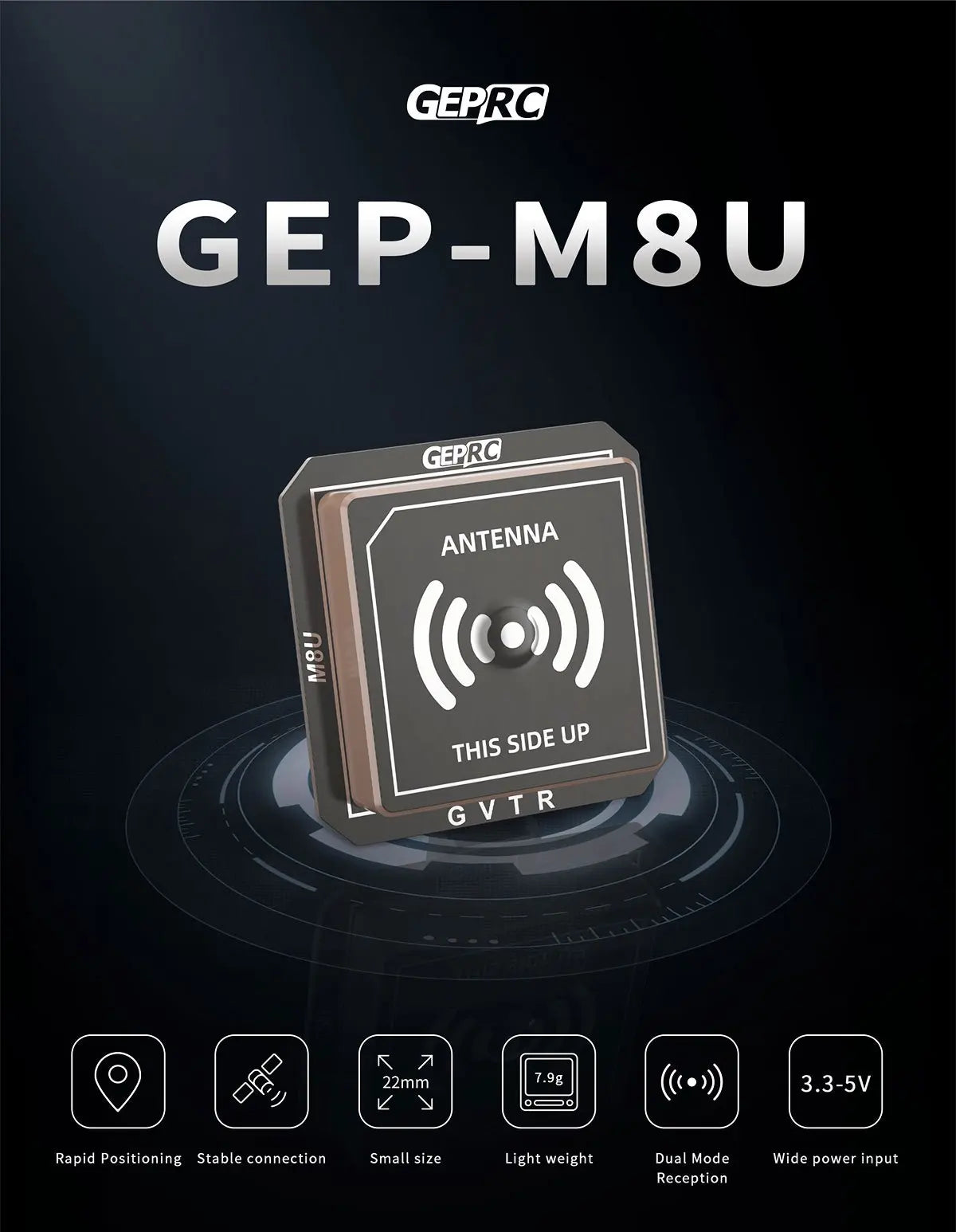

Moduł GPS GEPRC GEP-M8U umożliwia szybkie pozycjonowanie, stabilne połączenie i odbiór sygnałów GPS+GLONASS/BDS w dwóch trybach. Współpracuje z napięciem zasilania 3,3 V SV. Dodatkowo w zestawie antena GEERC.
