Hobbywing Xrotor H150A 24S ESC - 150A FOC V1 Wysokie napięcie może ESC dla dużego ciężkiego drona przemysłowego
Hobbywing Xrotor H150A 24S ESC - 150A FOC V1 Wysokie napięcie może ESC dla dużego ciężkiego drona przemysłowego
Hobbywing
Nie można załadować gotowości do odbioru
Ten Hobbywing XRotor H150A 24S FOC V1 ESC jest wysokonapięciowym, inteligentnym elektronicznym regulatorem prędkości przeznaczonym do duże drony, ciężkie bezzałogowe statki powietrzne, I samolot przemysłowy VTOL. Obsługując do 24S (104,4 V) wejścia, dostarcza 50 A prądu ciągłego i obsługuje do 150 A szczytowo (3 sekundy). Dzięki zaawansowanej kontroli FOC, komunikacji CAN, telemetrii w czasie rzeczywistym i solidnej ochronie przed awariami, ten ESC zapewnia wydajne, bezpieczne i stabilne dostarczanie mocy w wymagających operacjach lotniczych.
Dane techniczne
| Parametr | Specyfikacja |
|---|---|
| Nazwa produktu | Hobbywing XRotor H150A 24S FOC V1 |
| Model | XRotor Pro-H150A-24S-FOC-RTF-HW-H-V1 |
| Napięcie wejściowe | 18–24S (54–104,4 V) |
| Prąd ciągły | 50A (z dobrym odprowadzaniem ciepła) |
| Prąd szczytowy | 150A (3 sekundy) |
| Temperatura pracy | -20°C do 50°C |
| Stopień wodoodporności | IP55 (opcjonalnie IP67) |
| Waga | 464 g (bez przewodów) |
| Wymiary | Rozmiar: 164 × 66 × 38 mm |
| Protokół komunikacyjny | CAN (obsługa niestandardowego UART) |
| Izolacja sygnału | Sygnał przepustnicy odizolowany |
| Sygnał wejściowy PWM | 5V / 3,3V |
| Częstotliwość przepustnicy | 50–500 Hz |
| Szerokość impulsu PWM | 1100–1940 μs |
| Kalibracja przepustnicy | Nieobsługiwane |
| Pozycjonowanie śmigła | Opcjonalnie (czujnik Halla) |
| Enkoder magnetyczny | Jeden silnik, jeden program |
| Podwójny sygnał przepustnicy | Obsługiwane (CAN) |
Główne cechy
Zaprojektowany do dużych, ciężkich ładunków i pionowych lotów transportowych (VTOL) Drony przemysłowe
Zaprojektowany do zasilania dużych systemów wielowirnikowych i bezzałogowych statków powietrznych VTOL, charakteryzuje się wysoką niezawodnością, płynną reakcją przepustnicy i sprzężeniem zwrotnym w czasie rzeczywistym. Układ XRotor H150A ESC sprawdza się w misjach przemysłowych o dużym natężeniu prądu, inspekcjach, logistyce i transporcie ciężkich ładunków.
Ochrona IP55 dzięki lekkiej powłoce nano
Umieszczony w szczelnej obudowie ze stopu aluminium i pokryty lekką powłoką nano, XRotor H150A oferuje Stopień ochrony IP55 ochrona przed wodą i kurzem.
Dostępna niestandardowa ochrona IP67 do zastosowań w ekstremalnych warunkach.
Inteligentna ochrona i rejestrowanie błędów
Wyposażony w wiele inteligentnych mechanizmów zabezpieczających, zapewniających bezpieczeństwo lotu:
-
Autotest po włączeniu zasilania
-
Zabezpieczenie przed niedoborem napięcia i przepięciem
-
Zabezpieczenie nadprądowe
-
Ochrona przed utratą sygnału przepustnicy
-
Nieskończony restart
-
Wbudowana pamięć błędów do dokładnej analizy po locie
Wysoka integralność sygnału i odporność na zakłócenia
Wykorzystując ekranowane okablowanie, izolowane sygnały przepustnicy i podwójne wejście (CAN + PWM), regulator zapewnia czystą i stabilną transmisję sygnału nawet w środowiskach o dużym natężeniu zakłóceń elektromagnetycznych.
Telemetria w czasie rzeczywistym i pozyskiwanie danych
Obsługuje monitorowanie w czasie rzeczywistym:
-
Status ESC
-
Prędkość silnika
-
Wejście przepustnicy
-
Napięcie i prąd
-
Temperatury MOSFET-ów i kondensatorów
Rejestrowanie w czarnej skrzynce i Hobbywing LINK DANYCH Moduł pozwala na zaawansowaną analizę i diagnostykę błędów.
Szybka aktualizacja oprogramowania sprzętowego
Kompatybilny z urządzeniem Hobbywing DATALINK, umożliwiającym aktualizację oprogramowania sprzętowego i dostrajanie parametrów.
Opcjonalne wsparcie dla zdalnych aktualizacji za pośrednictwem kontrolera lotu.
Idealne zastosowania
Ten ESC najlepiej nadaje się do:
-
Duże drony przemysłowe
-
Ciężkie wielowirnikowce
-
Drony geodezyjne i mapujące
-
Drony cargo o długim czasie lotu
-
Samolot do inspekcji linii energetycznych

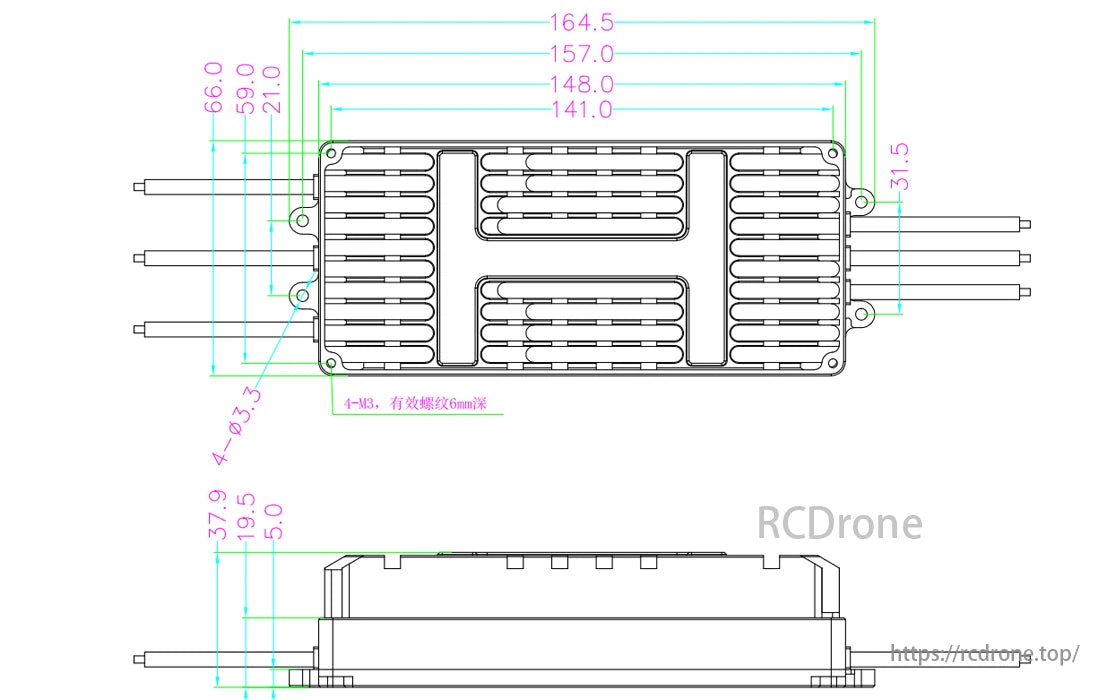

XRotor H150A 24S Foc V1 CHAM
Podano szczegółowe wymiary i specyfikacje poszczególnych komponentów mechanicznych.

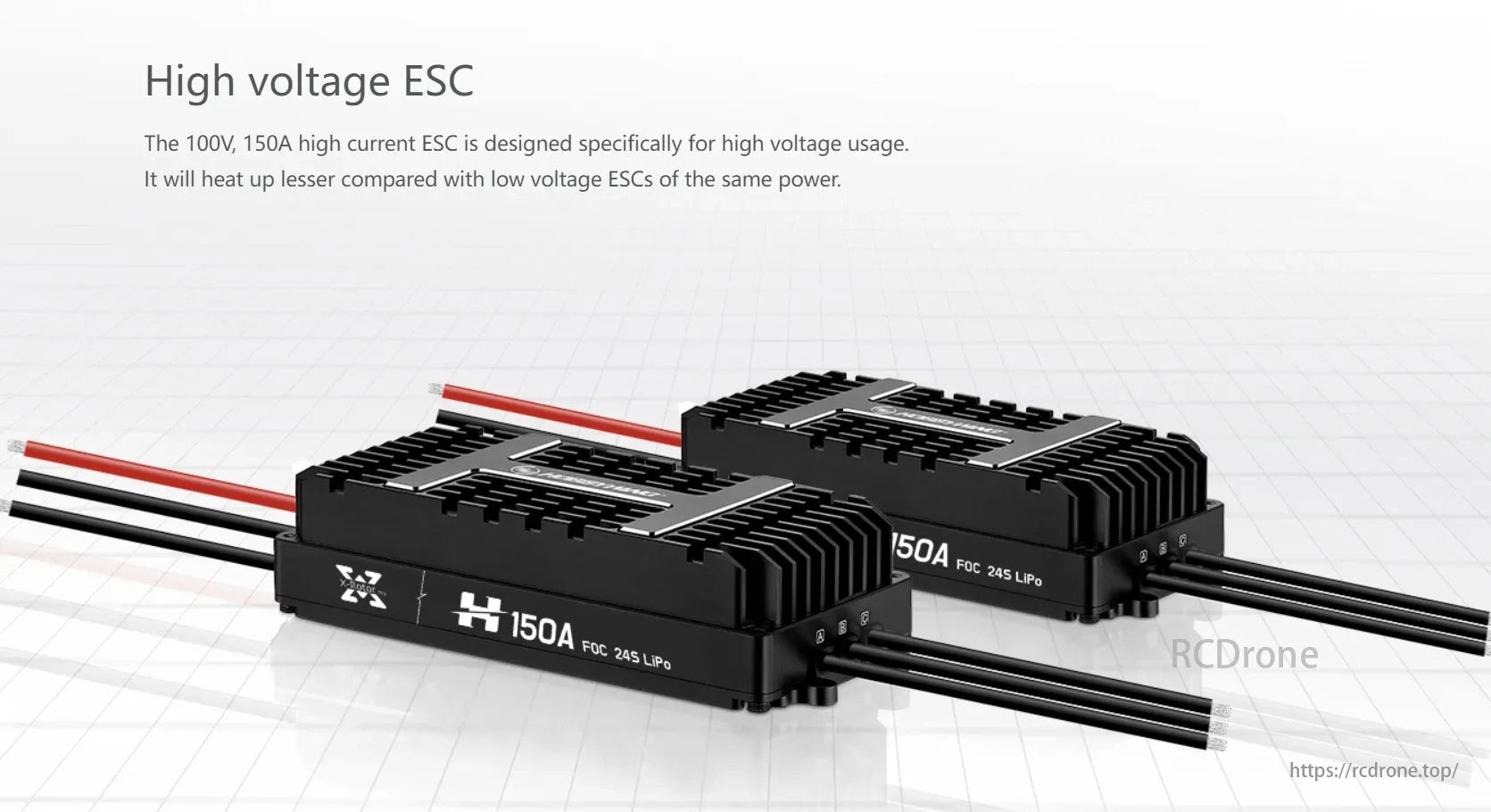

Wysokonapięciowy ESC. 100 V, 150 A przeznaczony do użytku przy wysokim napięciu. Nagrzewa się mniej niż niskonapięciowe ESC o tej samej mocy. Wydajna i niezawodna praca.

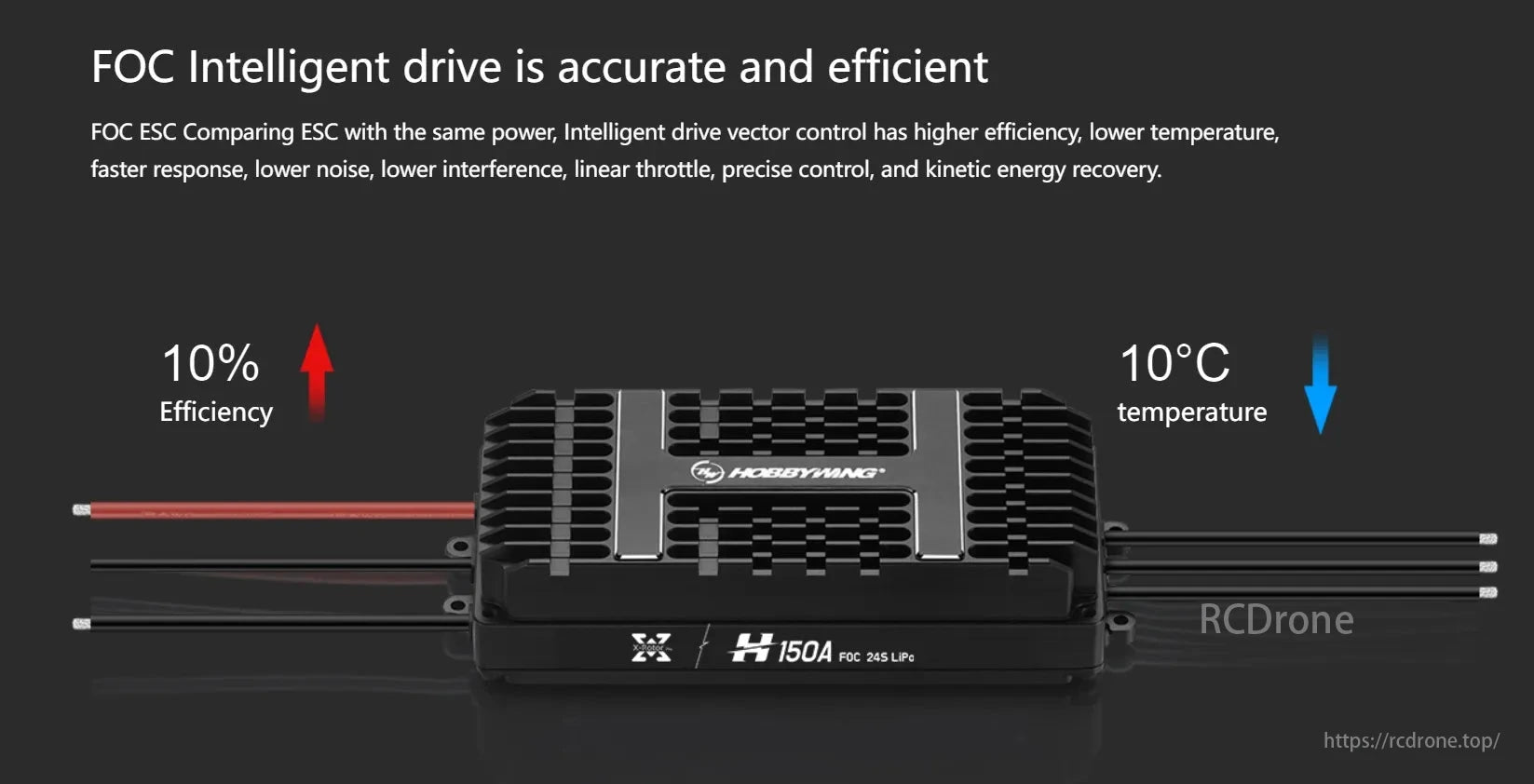

Napęd FOC Intelligent jest dokładny i wydajny. Oferuje wyższą wydajność, niższą temperaturę, szybszą reakcję, mniej hałasu, mniejsze zakłócenia, liniową przepustnicę, precyzyjną kontrolę i odzyskiwanie energii kinetycznej.

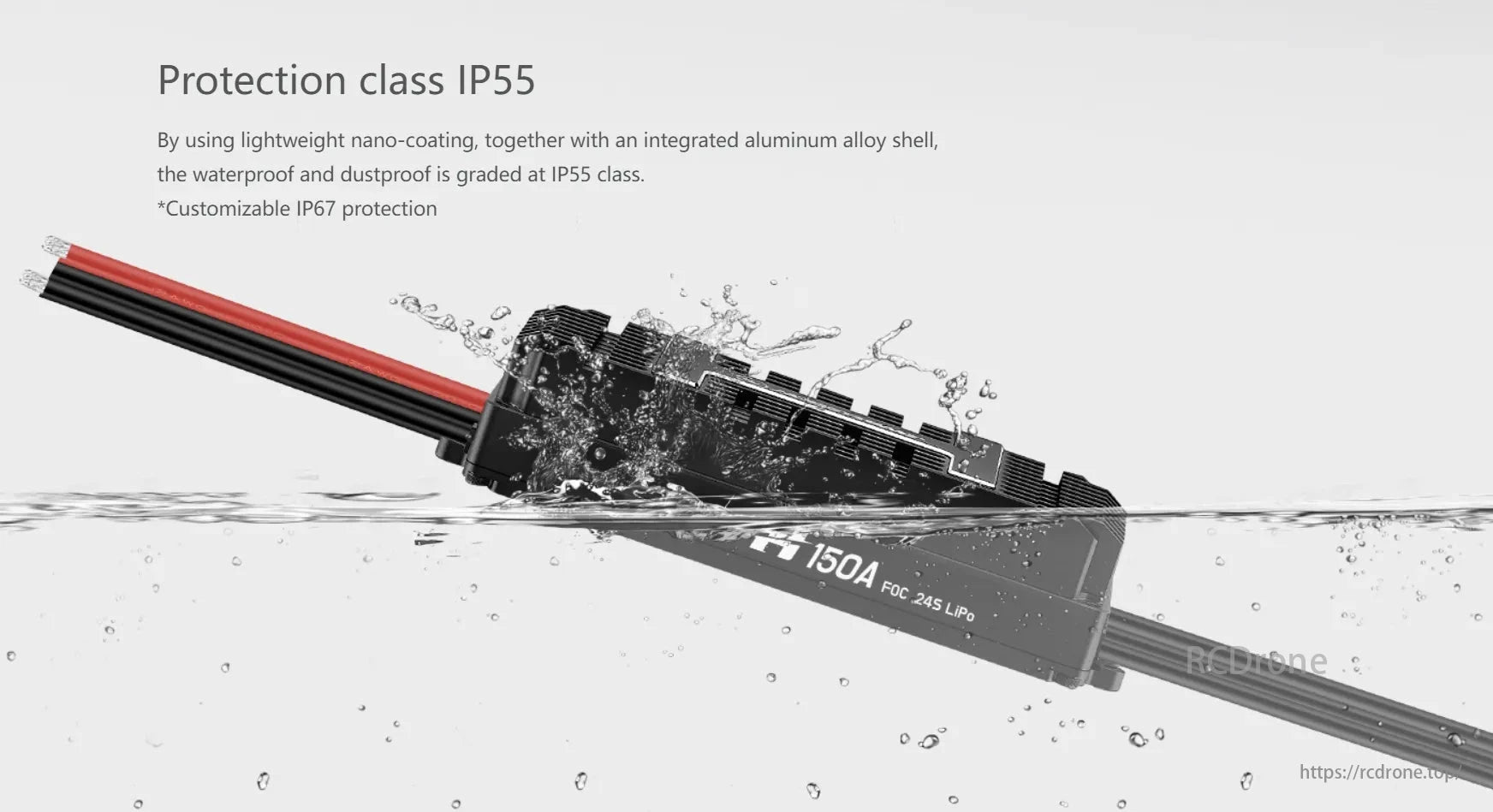

Klasa ochrony IP55. Lekka nanopowłoka i obudowa ze stopu aluminium zapewniają wodoodporność i pyłoszczelność, z możliwością dostosowania do IP67.

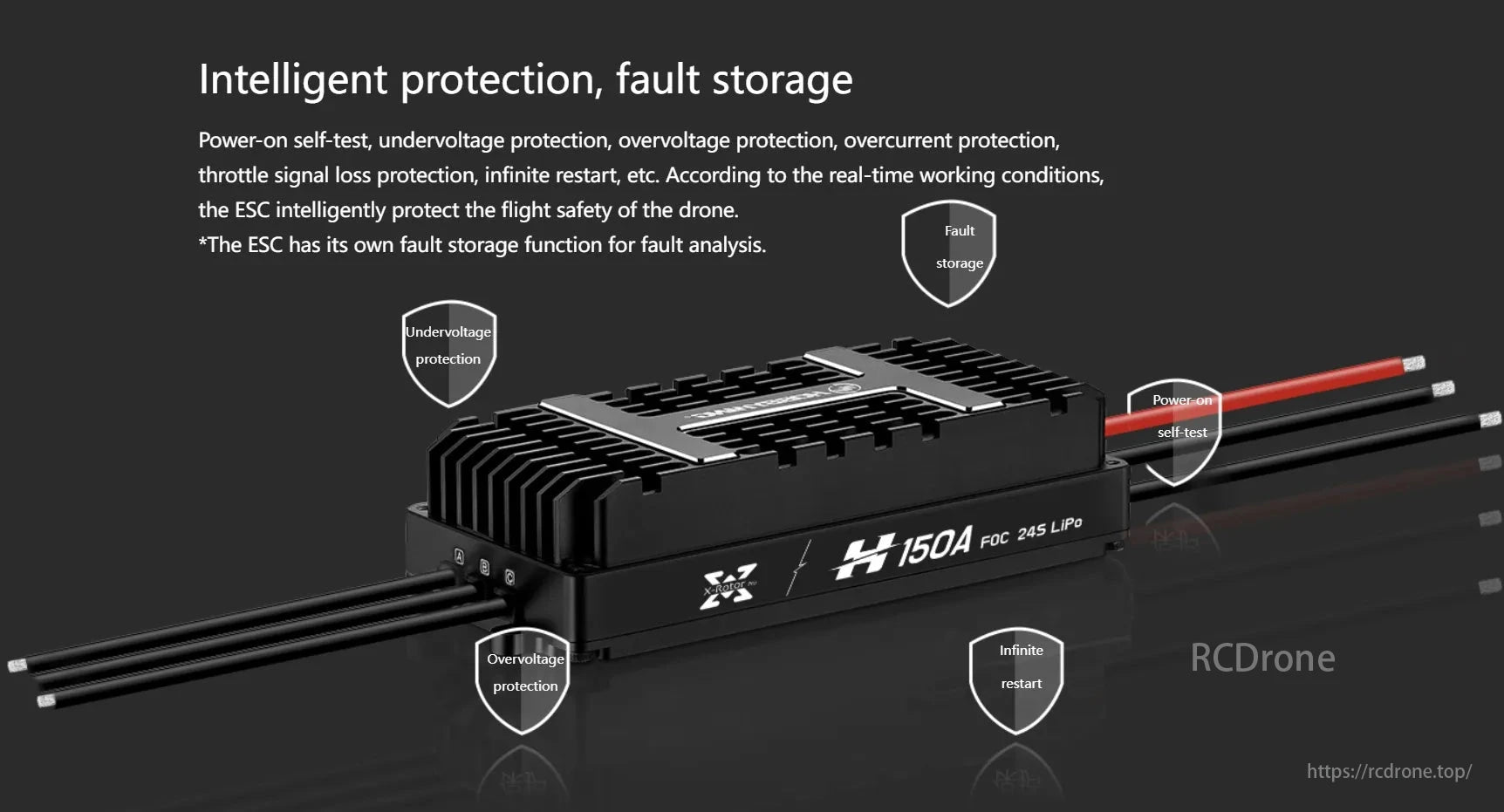

Inteligentna ochrona, przechowywanie błędów. Funkcje obejmują autotest po włączeniu zasilania, zabezpieczenie przed niedoborem napięcia, przepięciem, przetężeniem, zabezpieczenie przed utratą sygnału przepustnicy, nieskończony restart. ESC zapewnia bezpieczeństwo lotu drona dzięki funkcji analizy błędów.

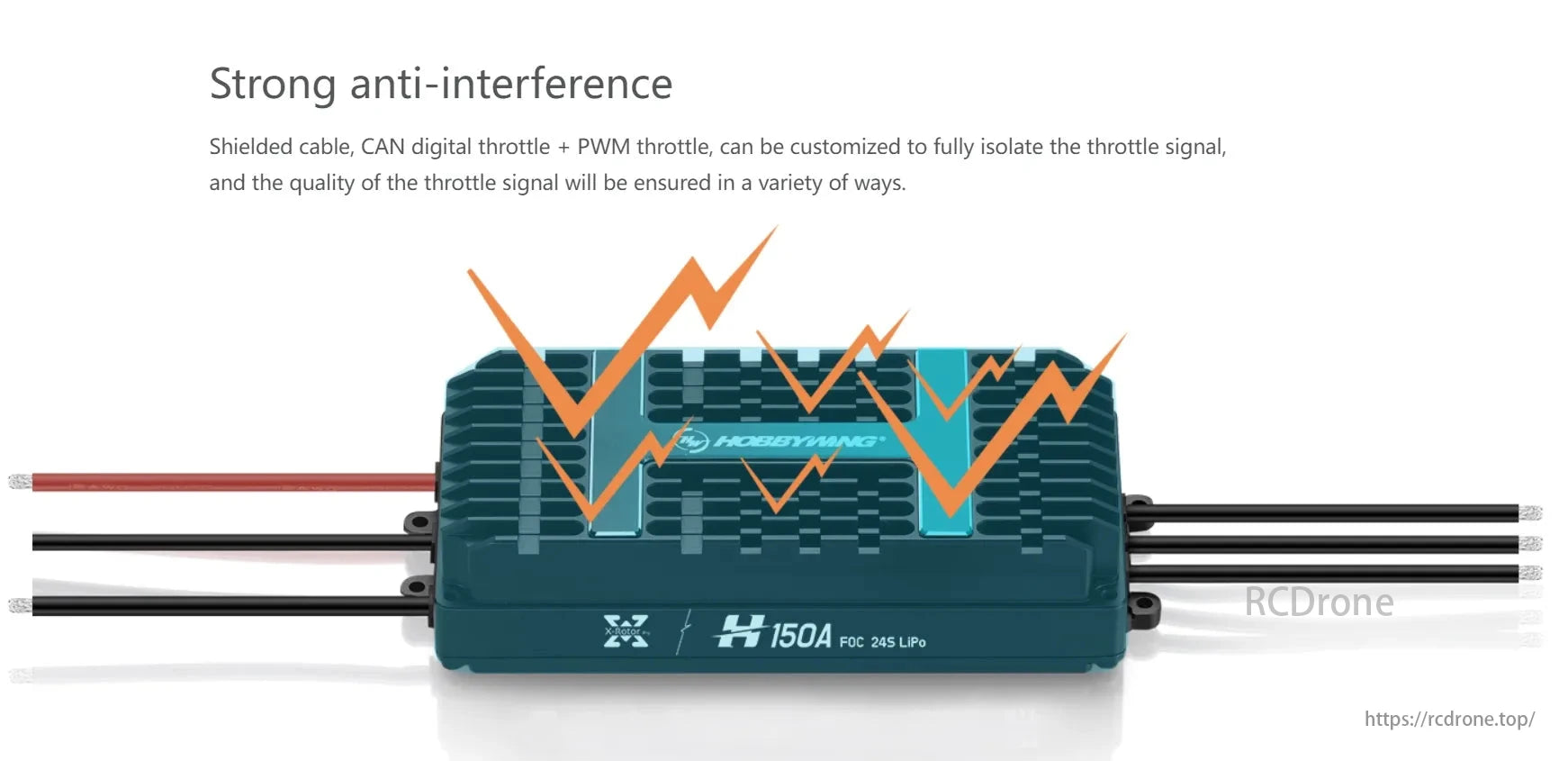

Silne zabezpieczenie przed zakłóceniami. Ekranowany kabel, cyfrowy przepustnica CAN + przepustnica PWM, dostosowywany do izolowanego sygnału przepustnicy, zapewniający jakość na różne sposoby.

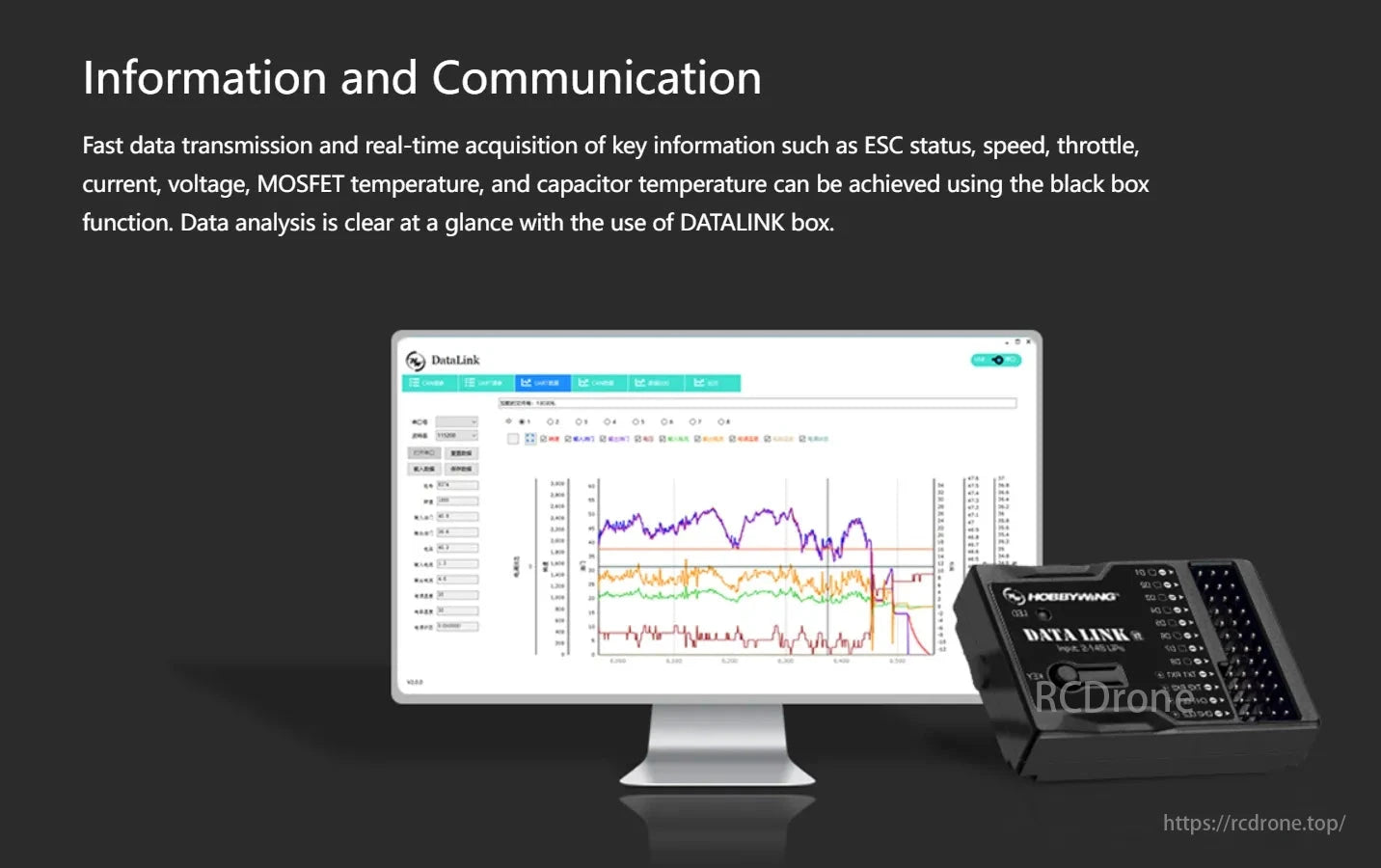

Informacje i komunikacja: Szybka transmisja danych i pozyskiwanie w czasie rzeczywistym kluczowych informacji, takich jak status ESC, prędkość, przepustnica, prąd, napięcie, temperatura MOSFET i temperatura kondensatora, przy użyciu funkcji black box. Analiza danych jest przejrzysta dzięki DATALINK box.
Szybka aktualizacja: aktualizacja oprogramowania Hobbywing za pośrednictwem urządzenia DATALINK, opcjonalne wsparcie zdalne.
