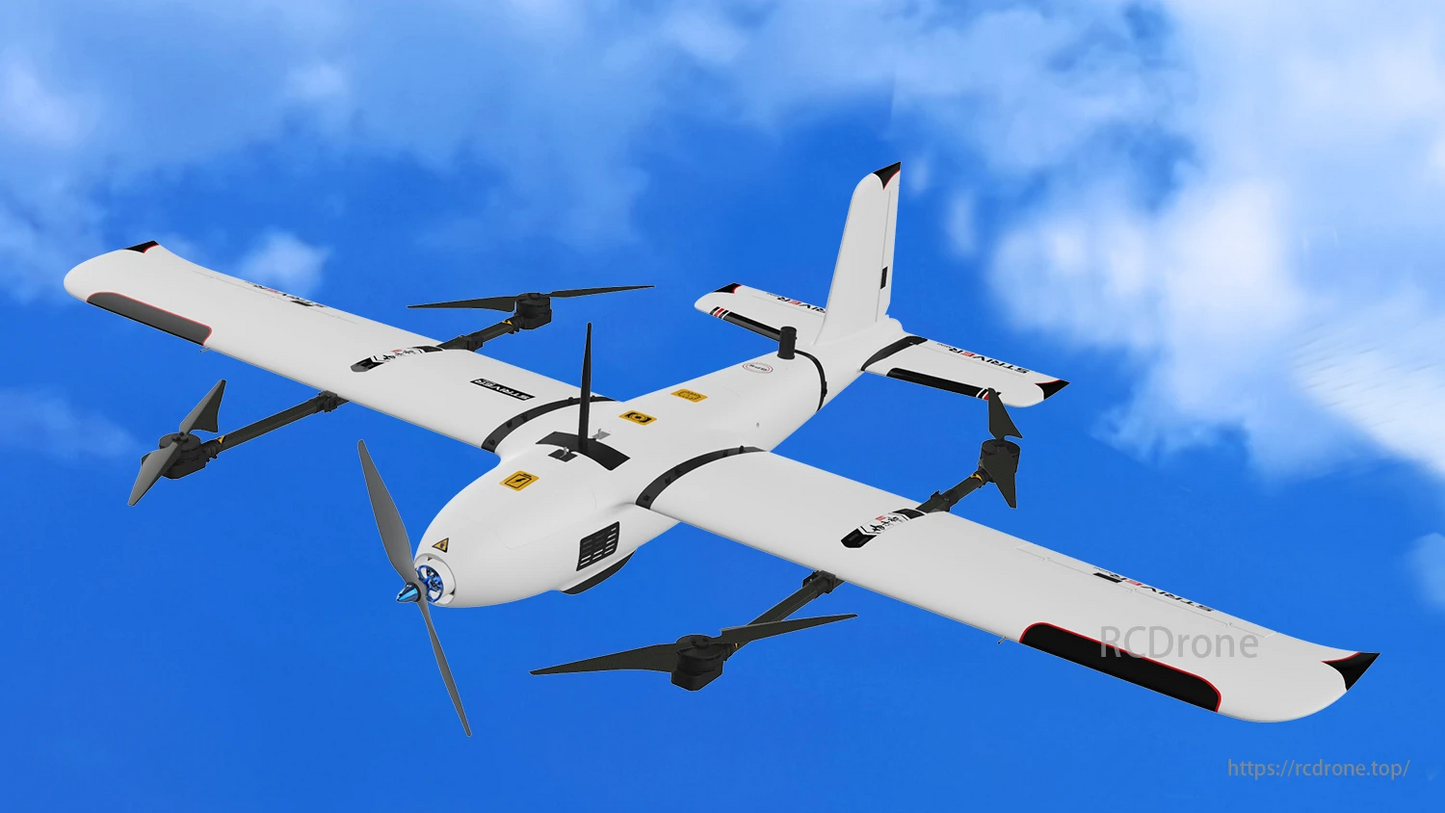

ion TRIVER mini VTOL to stałopłat do pionowego startu i lądowania. dziedziczy bezpieczeństwo i praktyczne cechy myśliwca. Zespół MFE dołożył wszelkich starań, aby wielokrotnie udoskonalać stabilność lotu, konfigurację mocy i szybkie zwalnianie.

Kluczowe dane techniczne: Dron Makeflyeasy Striver VTOL ma rozpiętość skrzydeł 2100 mm i maksymalną masę startową około 7,44 kg, a do jego wykonania wykorzystano takie materiały, jak EPO, EVA, włókno węglowe i tworzywa konstrukcyjne.

Striver mini VTOL ma jako całość opływowy kształt. wzrost siły nośnej znacznie zmniejsza, a wydajność lotu jest wysoka.

Wbudowane konstrukcje skrzynkowe kompleksowo zwiększają wytrzymałość konstrukcyjną i sztywność korpusu samolotu dzięki projektowi opartemu na eksperymentach związanych z przeciążeniami.

Stałopłat UAV charakteryzuje się konstrukcją umożliwiającą szybki demontaż skrzydeł i ogona bez użycia narzędzi, co pozwala na ograniczenie liczby etapów instalacji i skrócenie czasu montażu. Dodatkowo wewnętrzna wyściółka pudełka opakowaniowego wykonana jest z pianki EPS o dużym powiększeniu.

Wewnętrzna konstrukcja kadłuba obejmuje szczelinę na przewody i zdejmowaną przegrodę, co pozwala na łatwą instalację przewodów i zapewnia zwięzłe i wydajne okablowanie w kabinie.

Podstawa silnika w głowicy maszyny jest wykonana z tworzywa sztucznego ze stopu PC, co zapewnia doskonałą odporność na uderzenia. Dodatkowo ESC (elektroniczny regulator prędkości) ma zintegrowaną konstrukcję i obsługuje maksymalny rozmiar 71 mm x 38 mm.

Uchwyt baterii jest wykonany z lekkiej płytki drukowanej, precyzyjnie obrobionej metodą CNC, co zapewnia doskonałą odporność na uderzenia. Układ ogniw został racjonalnie zaprojektowany, co ułatwia łączenie i rozłączanie.

Właz tego drona VTOL został zaprojektowany tak, aby pomieścić wyjmowaną cyfrową antenę transmisyjną, co ułatwia instalację lub demontaż w razie potrzeby.

Dodatkowa rura z włókna węglowego jest wyposażona w mechanizm szybkiego zwalniania niewymagający użycia narzędzi, umożliwiający bezproblemowy załadunek cięższych ładunków.

Dron ma konstrukcję otwartej platformy w kabinie sterowania lotem, co pozwala na bezproblemową integrację zarówno z systemami sterowania lotem typu open source, jak i komercyjnymi. Panel centralny optymalizuje wykorzystanie przestrzeni, usprawniając organizację i kierunek przewodów, co zapewnia większą wydajność.

Miejsce na antenę PPK zostało zarezerwowane za komorą modułu GPS, co pozwala na łatwą instalację i zwiększa precyzję danych pozycjonowania (POS).

Dron wyposażony jest w konfigurowalne, przemysłowe 9-pinowe + 2-pinowe złącza wysokoprądowe na kadłubie. Dodatkowo zawias łączący lotkę zwiększa zarówno dokładność jak i trwałość wykonania lotu.

Ramię rotora VTOL ma wzmocnioną konstrukcję z naklejkami 3M, które zwiększają jego sztywność. Ramię zawiera kwadratową rurkę z włókna węglowego o średnicy 20 mm, która precyzyjnie pasuje do głównych i pomocniczych rurek z włókna węglowego skrzydła, zapewniając mocną i zintegrowaną konstrukcję.

Rama samolotu posiada innowacyjny mechanizm składania, składający się z kwadratowych i okrągłych rurek wykonanych z aluminium, które można szybko rozłożyć i bezpiecznie zablokować za pomocą jednego naciśnięcia. Dodatkowo powierzchnia poddawana jest procesowi anodowania w celu zwiększenia jej odporności na zużycie i korozję.

Podstawa silnika skrzydła ma zintegrowaną konstrukcję w kształcie pudełka, która bezpiecznie łączy się z główną konstrukcją skrzydła z włókna węglowego. Taka konfiguracja pozwala na montaż wirnika zewnętrznego o maksymalnej średnicy 44 mm.

Dron Striver VTOL charakteryzuje się innowacyjną konstrukcją, w której kabina serwa lotek znajduje się pośrodku skrzydła, co pozwala na wydajną instalację przewodów ESC. Dodatkowo moduł miernika prędkości jest zintegrowany z kabiną, aby zminimalizować długość przewodu ciśnienia dynamicznego.

Pozłacane 9-pinowe złącze zapewnia zsynchronizowane połączenie mechaniczne i elektryczne pomiędzy ogonem a kadłubem, umożliwiając bezproblemowe oddzielenie w razie potrzeby. Pionowe serwo ogonowe można łatwo zdemontować i ponownie złożyć, co zapewnia wygodną konserwację i wymianę.

Stabilizator poziomy ma konstrukcję umożliwiającą szybkie zwolnienie i niewymagającą użycia narzędzi, która umożliwia bezpieczne zablokowanie jednym naciśnięciem. Lewe i prawe poziome stateczniki ogonowe są wyposażone w niezależne systemy sterowania zasilane podwójnymi serwami.

Informacje o produkcie: Przed instalacją wersji Makeflyeasy Striver VTOL należy zapoznać się z tym dokumentem. Większość potrzebnych informacji znajduje się w.

Schemat okablowania dla trybu VTOL przedstawia konfigurację 4+1, z komponentami obejmującymi silniki z napędem przednim (5008KV380), układy ESC (40A i 80A), prędkościomierze, czujniki temperatury i różne komponenty elektroniczne, takie jak BEC (5V, 10A) i serwokontrolery (M3, M5).

Zestaw części zamiennych do konfiguracji Striver Mini VTOL: Zestaw ten zawiera pakiet kabli zasilających, końcówki skrzydeł i śmigła.

Obsługując drona, pamiętaj o zachowaniu bezpiecznej odległości od tłumów i niebezpiecznych obiektów. Ponadto nie należy latać UAV, będąc pod wpływem alkoholu, będąc zmęczonym lub czując się nieswojo psychicznie.
