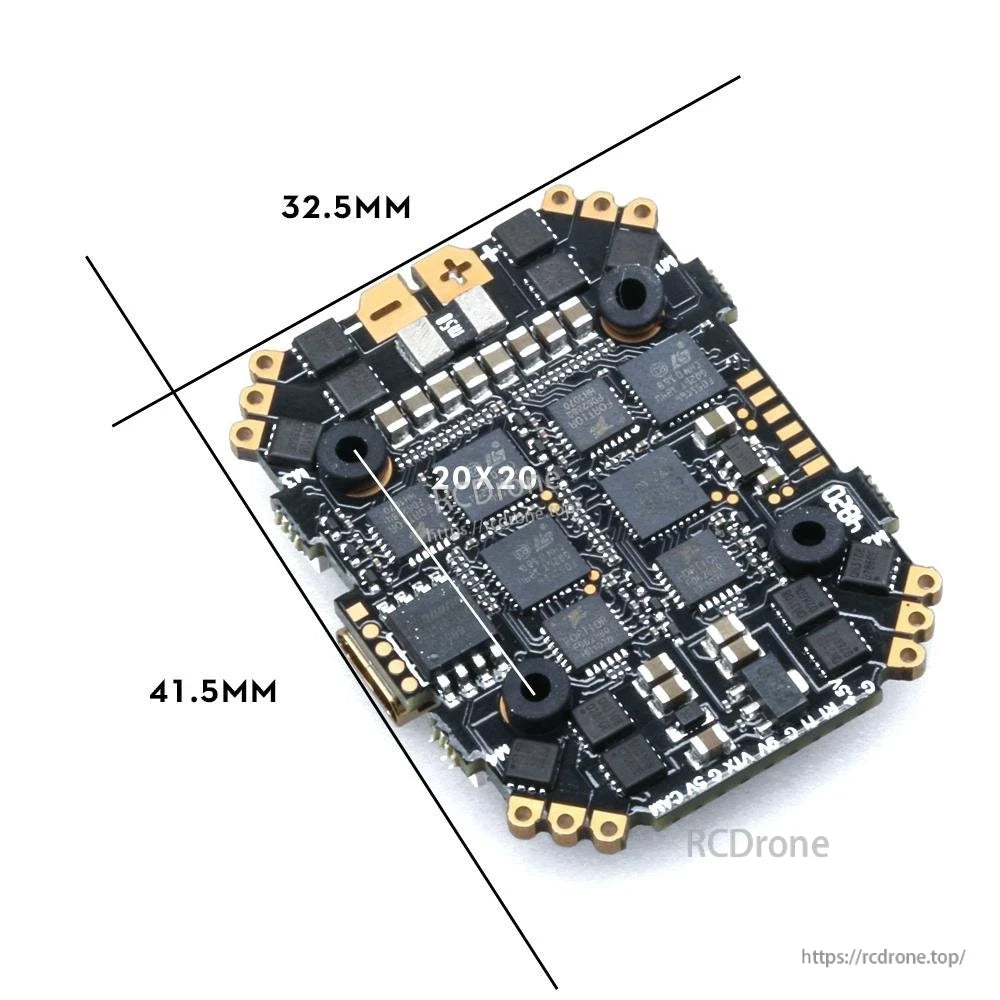

  • Flywoo GOKU HD745 EVO AIO flight controller board with 20x20 mounting pattern and 32.5 x 41.5 mm size

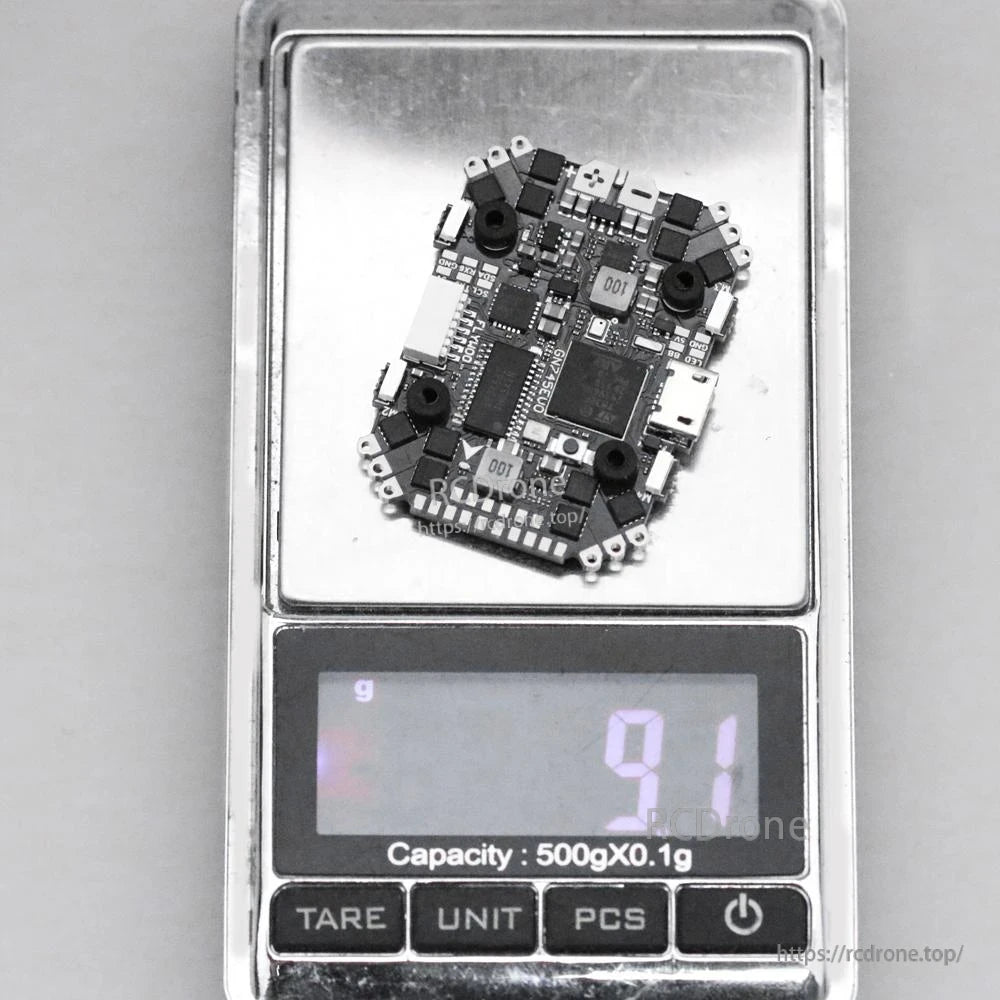

  • Flywoo GOKU HD745 EVO 20x20 AIO flight controller on a digital scale, showing about 9 g weight and USB port

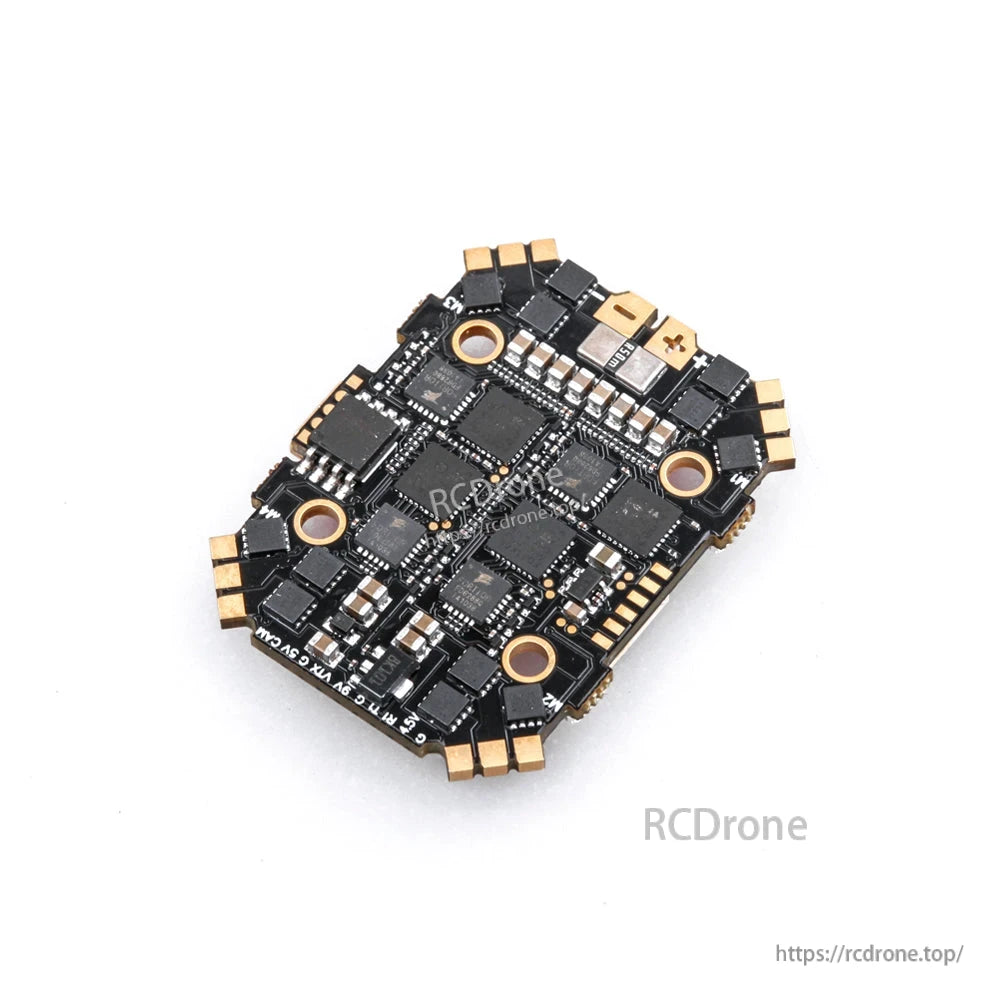

  • Flywoo GOKU HD745 EVO 40A AIO flight controller board with 20x20 mounting holes and gold solder pads
1 6

(1MB Flash) Flywoo GOKU HD745 EVO 40A AIO Kontroler lotu AM32 Plug&Play do O4/O4 Pro 20x20

(1MB Flash) Flywoo GOKU HD745 EVO 40A AIO Kontroler lotu AM32 Plug&Play do O4/O4 Pro 20x20

FLYWOO

$104.99 USD
$104.99 USD
W promocji Wyprzedane
Z wliczonymi podatkami. Koszt wysyłki obliczony przy realizacji zakupu.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Pokaż kompletne dane

Przegląd

Kontroler lotu Flywoo GOKU HD745 EVO to 40A AIO kontroler lotu z zintegrowanym ESC 4-w-1 (AM32), zaprojektowany do kompaktowych konstrukcji FPV, w tym ultralekkich zestawów quad. Wykorzystuje MCU STM32F745 (216MHz) z 1MB pamięci flash, zawiera podwójne wyjścia BEC (5V/9V) oraz oferuje wiele UART-ów i wbudowaną pamięć blackbox.

Kluczowe cechy

  • STM32F745 BGA MCU, 216MHz, 1MB flash
  • Zintegrowany 40A 4-w-1 ESC z oprogramowaniem AM32
  • Podwójne BEC: wyjścia zasilania 9V i 5V
  • Żyroskop: ICM42688; Barometr: BMP280
  • Wbudowane diody LED WS2812 (WS2812*4)
  • Sterownik USB VCP (USB nie zajmuje UART; wszystkie UART-y mogą być używane jednocześnie)
  • 7 sprzętowych UART-ów: UART1/2/3/4/5/6/7
  • Obsługuje tylko odbiorniki szeregowe: SBUS, iBus, Spektrum, Crossfire (PPM/PWM nie są obsługiwane)
  • Wbudowana pamięć logowania blackbox: 8Mbytes
  • Plug&Play pozycjonowanie określone dla O4 / O4 Pro

W przypadku pytań dotyczących kompatybilności (w tym integracji Plug&Play O4 / O4 Pro i okablowania), skontaktuj się z support@rcdrone.top or odwiedź https://rcdrone.top/.

Specyfikacje

Model HD745EVO AM32 40A
MCU Procesor STM32F745 32-bit, 216MHz, 1MB Flash
Żyroskop ICM42688
Barometr BMP280
Diody LED na pokładzie WS2812*4
USB Sterownik USB VCP (wszystkie UART-y mogą być używane jednocześnie; USB nie zajmuje UART-a)
UART-y 7 sprzętowych UART-ów (UART1,2,3,4,5,6,7)
Wsparcie dla odbiorników Tylko odbiorniki szeregowe: SBUS, iBus, Spektrum, Crossfire; PPM i PWM nie są obsługiwane
Pamięć Blackbox 8MB na pokładzie do rejestrowania Blackbox
Wyjście zasilania 9V 1.5A max (napięcie wejściowe 3S)
Wyjście zasilania 5V 2.0A max
Wyjście zasilania 3.3V 0.5A max
Wymiary 41 x 32mm
Otworki montażowe Standardowe 20mm kwadrat do środka otworów
Waga 8.5g
ESC Wbudowany 40A BL_32 4w1 ESC
Oprogramowanie ESC AM32
Napięcie wejściowe 2-6S Lipo
Prąd ciągły 40A
Wsparcie sygnału ESC PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600, Dshot1200

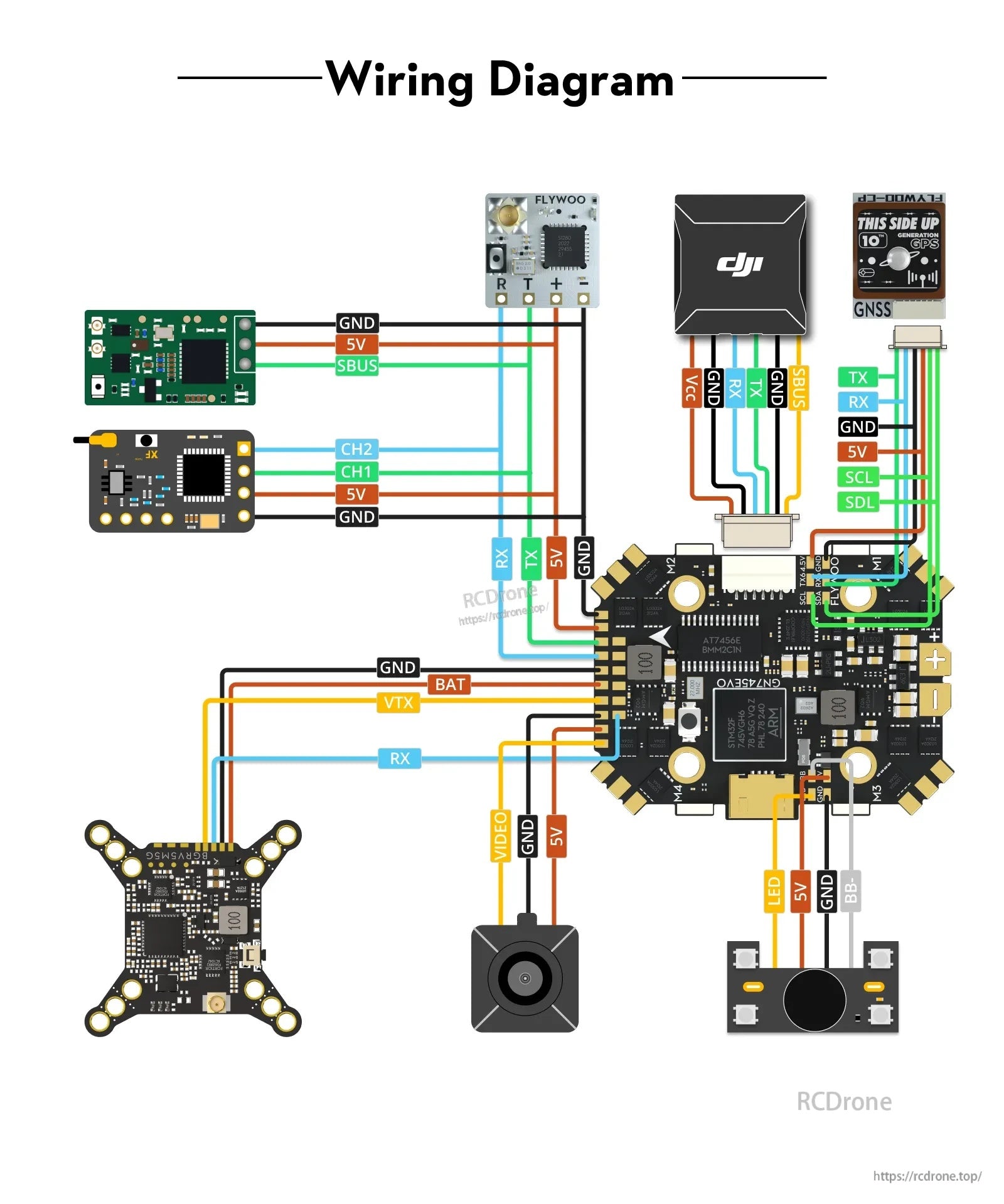

Diagram okablowania (widoczne etykiety)

  • Odbiornik/Serial: GND, 5V, SBUS
  • Pokazane piny kanałów: CH1, CH2
  • Pokazane piny UART: RX, TX
  • Pokazane piny zasilania/wideo: BAT, VTX, VIDEO, GND, 5V
  • Etykiety GNSS/I2C: TX, RX, GND, 5V, SCL, SDL
  • Inne etykiety: LED, BB, M1, M2, M3, M4

Zastosowania

  • FPV ultralekkie budowy quadów wymagające kompaktowego kontrolera lotu AIO z wbudowanym 40A 4-w-1 ESC

Szczegóły

(1MB FLASH) GOKU HD 745 EVO 40A AIO AM32 Plug&Play O4 / O4 Pro (20x20)

Układ okablowania GOKU HD745 EVO mapuje klawisze takie jak SBUS, TX/RX, 5V, GND, BAT i VIDEO do czystego podłączenia przewodów DJI, GNSS, VTX i kamery.
