Foxeer ELRS 2.4G Odbiornik PA+LNA (ELRS2400V1.0) ESP8285+SX1280, RGB LED, UFL, 0,7g
Foxeer ELRS 2.4G Odbiornik PA+LNA (ELRS2400V1.0) ESP8285+SX1280, RGB LED, UFL, 0,7g
Foxeer
Nie można załadować gotowości do odbioru
Przegląd
Odbiornik Foxeer ELRS 2.4G z PA+LNA w kompaktowej, lekkiej konstrukcji do zdalnego sterowania RC/FPV. Płytka jest oznaczona FOXEER ELRS2400V1.0 i zapewnia RX/TX pady UART oraz 5V zasilanie i wskaźnik RGB LED .
Kluczowe cechy
- Odbiornik 2.4G ELRS (PA+LNA)
- Złącze UFL; zawiera antenę omni w kształcie T
- Wskaźnik statusu RGB LED
- Pady UART: GND / VCC / TX / RX
- Kompaktowy rozmiar: 10.5*19mm; waga: 0.7g (<1g pokazane)
Specyfikacje
| Procesor | ESP8285+SX1280 |
| Częstotliwość robocza | 2400GHz~2500GHz |
| Częstotliwość flash | 25~500Hz |
| Wersja FW | 3.0.1 |
| Wskaźnik | RGB LED |
| Wejście | 5V |
| Waga | 0.7g |
| Rozmiar | 10.5*19mm |
Wskaźnik LED
| Wskaźnik LED | Status |
|---|---|
| Zielone pulsowanie | Tryb aktualizacji przez sieć włączony |
| Pomarańczowe podwójne miganie, a następnie pauza | Tryb parowania włączony |
| Pomarańczowe potrójne miganie, a następnie pauza | Połączono z nadajnikiem, ale konfiguracja modelu nie pasuje |
| Efekt tęczowego wygasania | Uruchamianie |
| Czerwone miganie 100ms włącz/wyłącz | Chip radiowy nie wykryty |
| Wolne miganie 500ms włącz/wyłącz | Oczekiwanie na połączenie z nadajnikiem |
| Jednolity kolor | Połączono z nadajnikiem, kolor wskazuje szybkość pakietów |
Aplikacje
- Instalacja odbiornika ELRS dla konstrukcji RC/FPV wymagających kompaktowego 2.Odbiornik 4G
- Bezprzewodowe połączenie z kontrolerem lotu za pomocą UART (RX/TX) z zasilaniem 5V
Co jest w zestawie
- Odbiornik Foxeer ELRS 2.4G (PA+LNA)

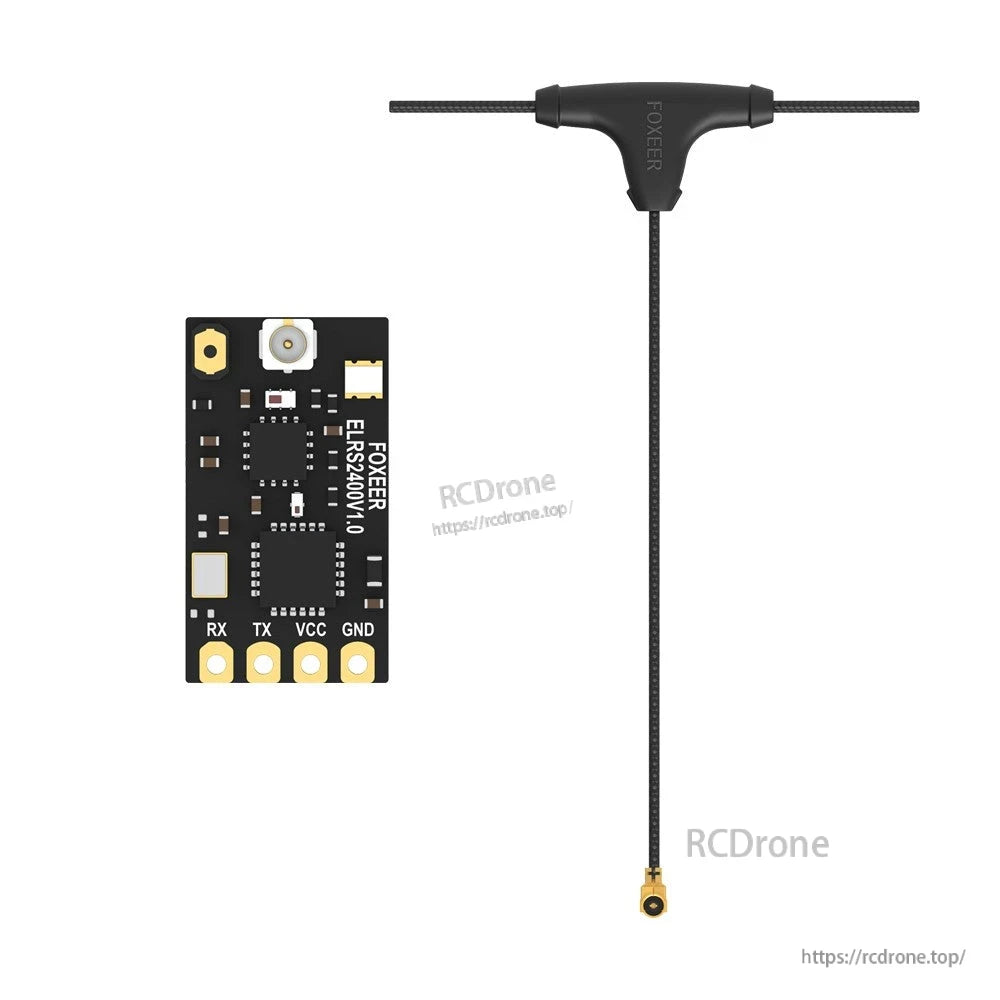

- Antenna omni w kształcie T (UFL)
W przypadku pytań dotyczących kompatybilności, wskazówek dotyczących okablowania lub uwag dotyczących oprogramowania układowego, skontaktuj się z pomocą techniczną pod https://rcdrone.top/ lub wyślij e-mail na support@rcdrone.top.

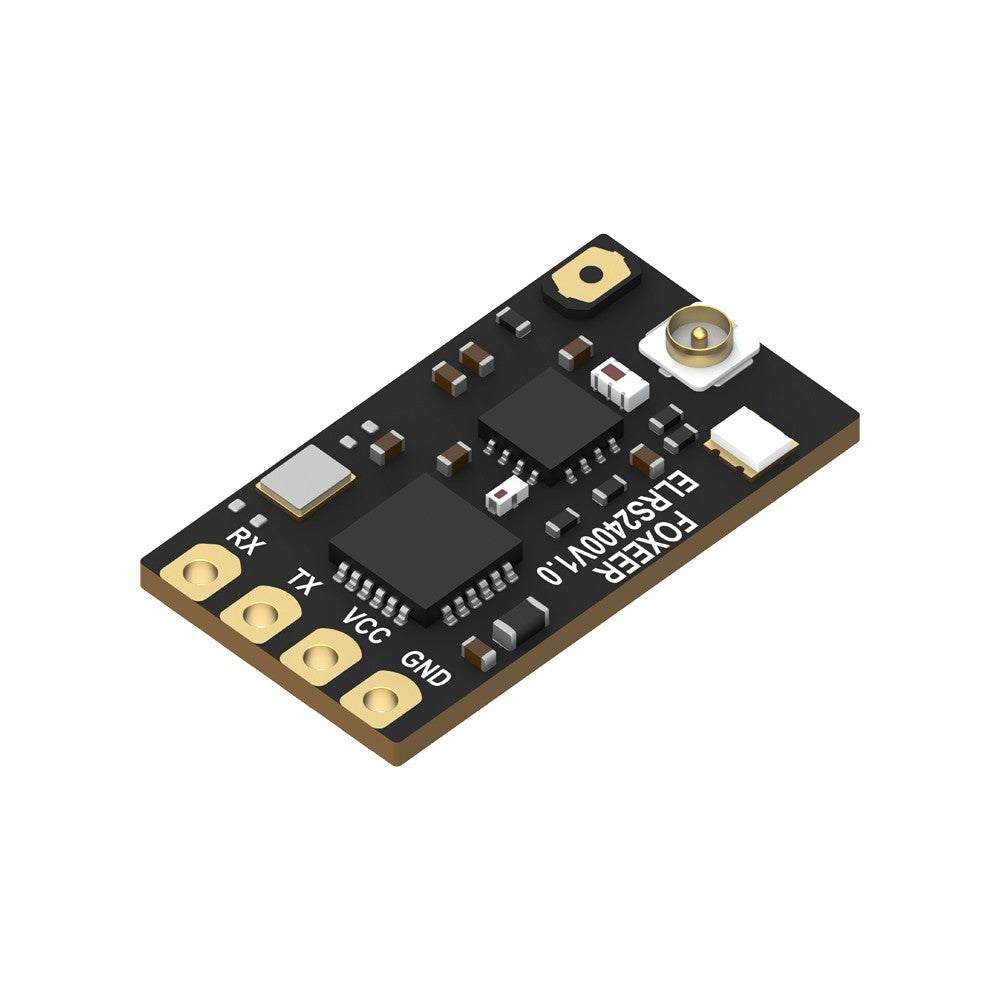

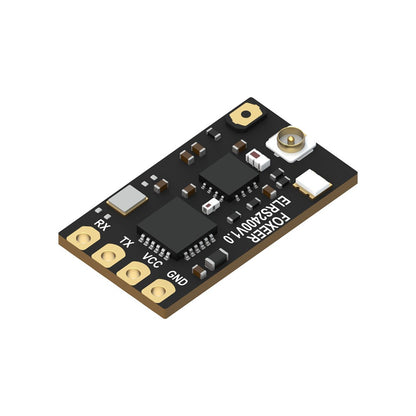

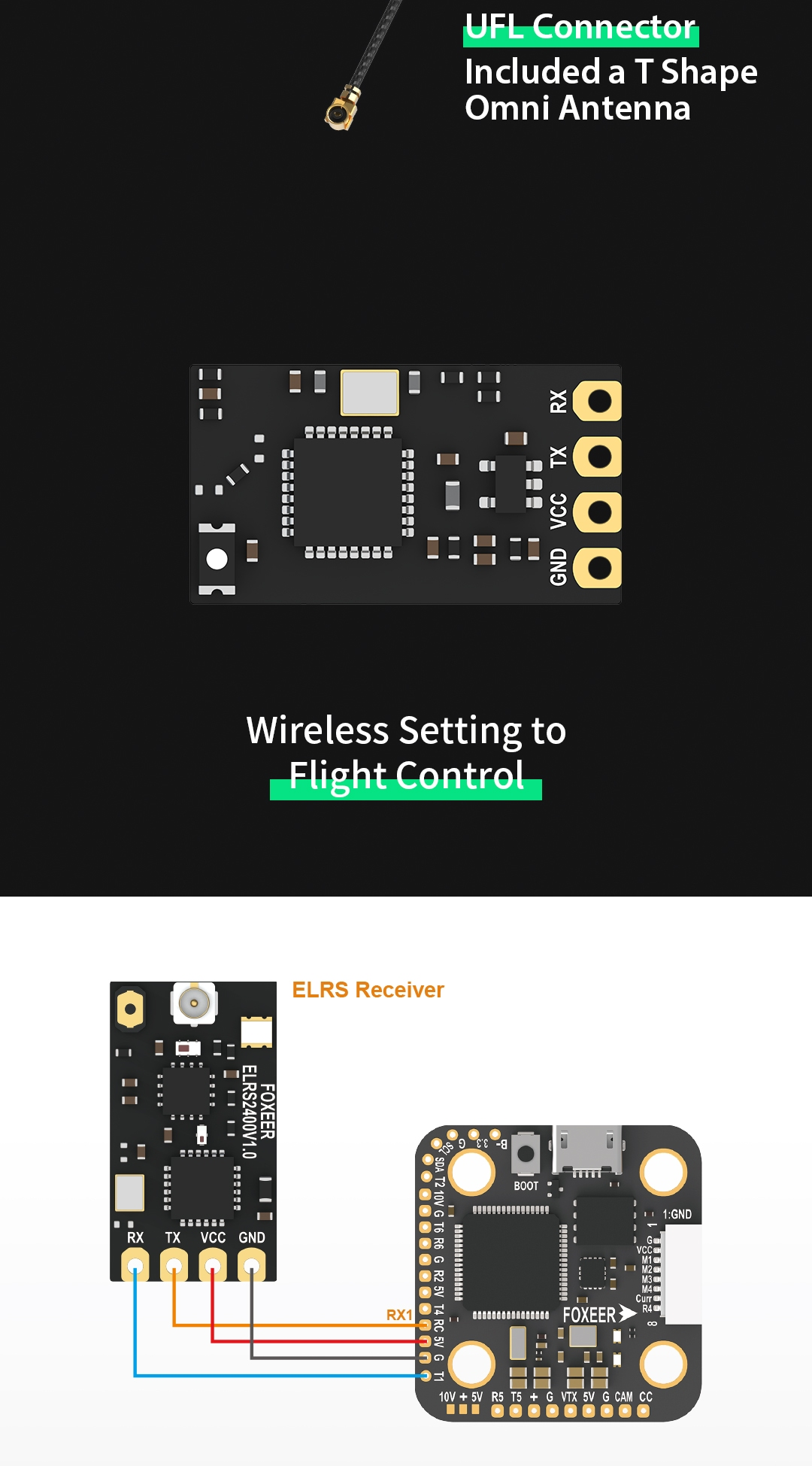

Odbiornik Foxeer 2.4G ELRS (PA) wykorzystuje wyraźnie oznaczone pady GND, VCC, TX i RX oraz złącze U.FL do łatwego okablowania.

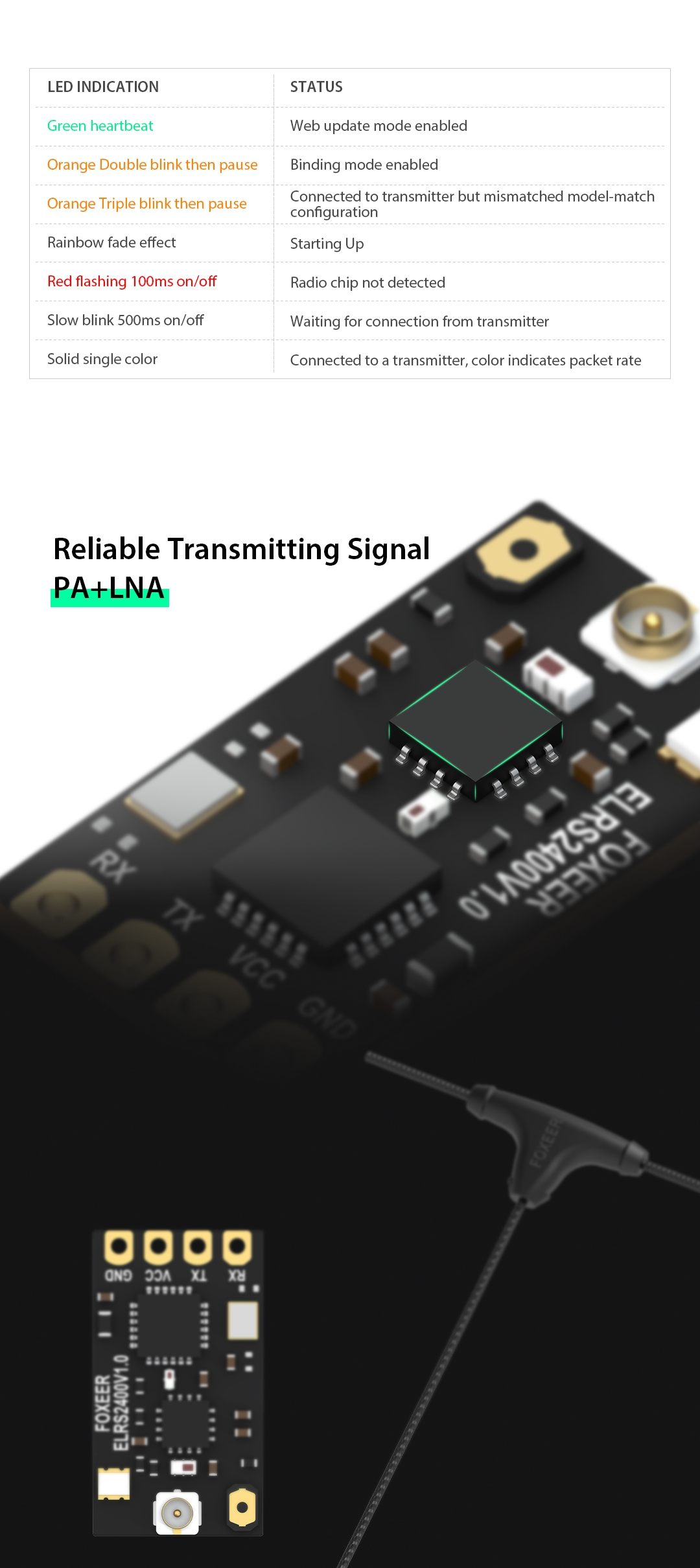

Odbiornik Foxeer ELRS 2.4G używa prostych wzorów LED, takich jak zielone pulsowanie i pomarańczowe miganie, aby wskazać status aktualizacji, parowania i połączenia.
Szczegóły

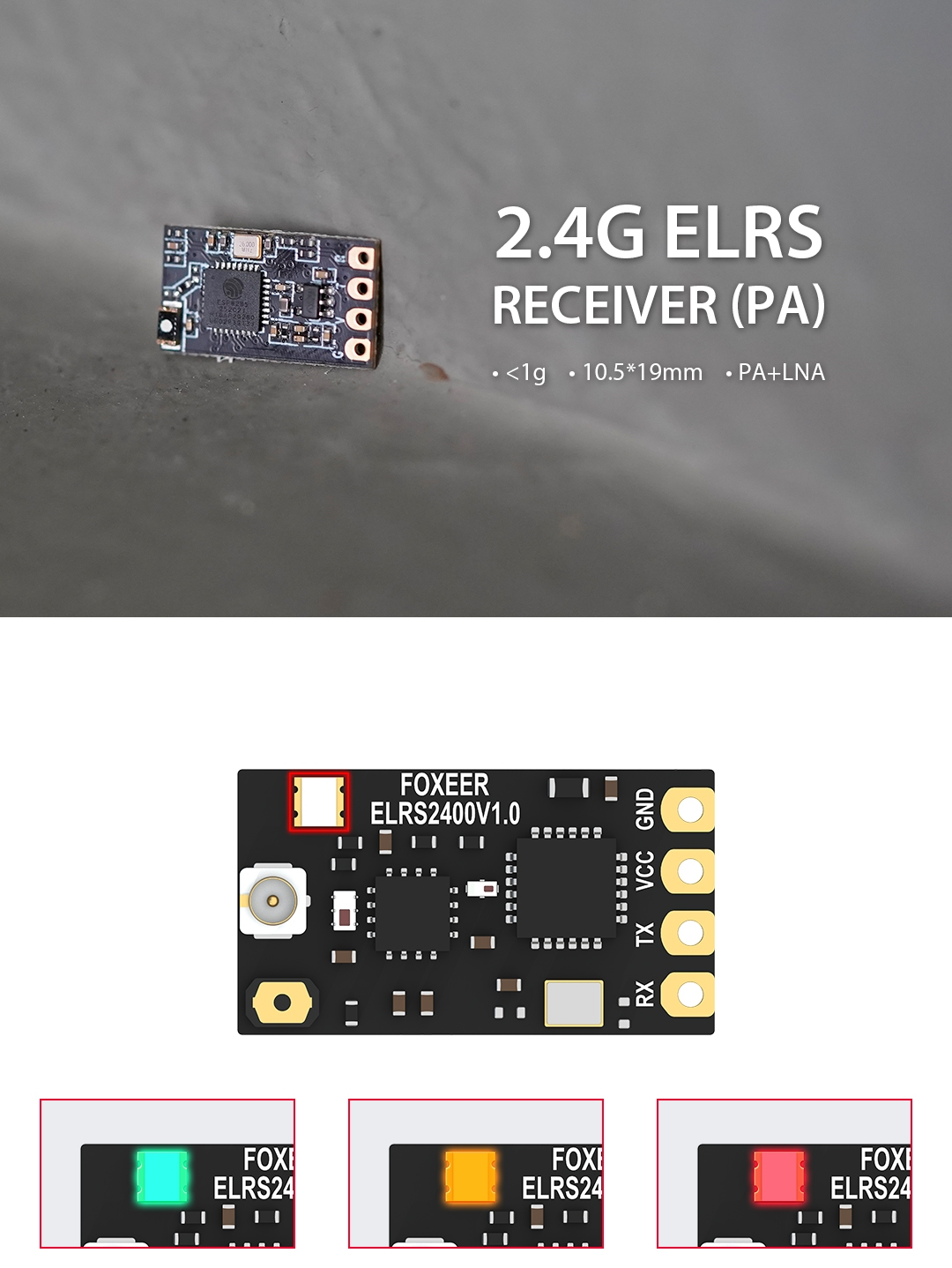

Odbiornik Foxeer ELRS2400 V1.0 2.4G wykorzystuje kompaktową płytkę <1g, 10.5×19mm z PA+LNA i wyraźnie oznaczonymi padami GND/VCC/TX/RX do okablowania.

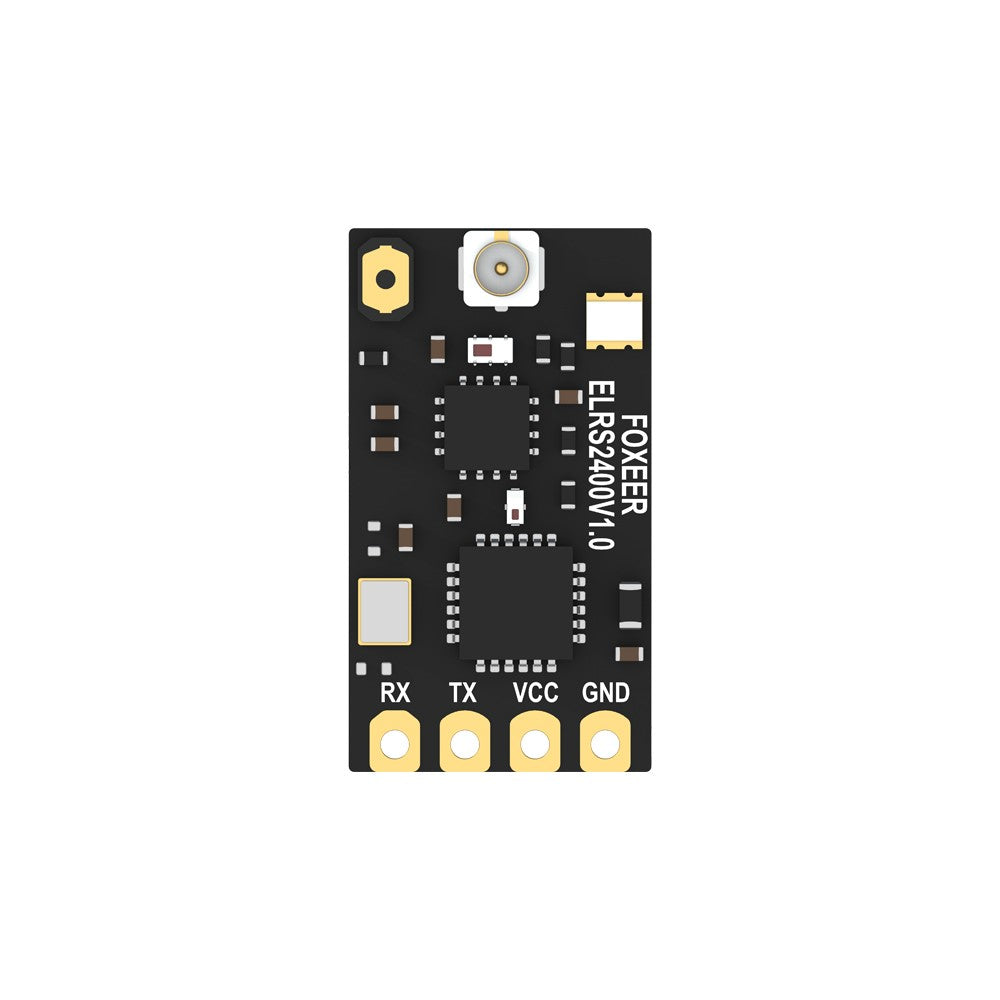

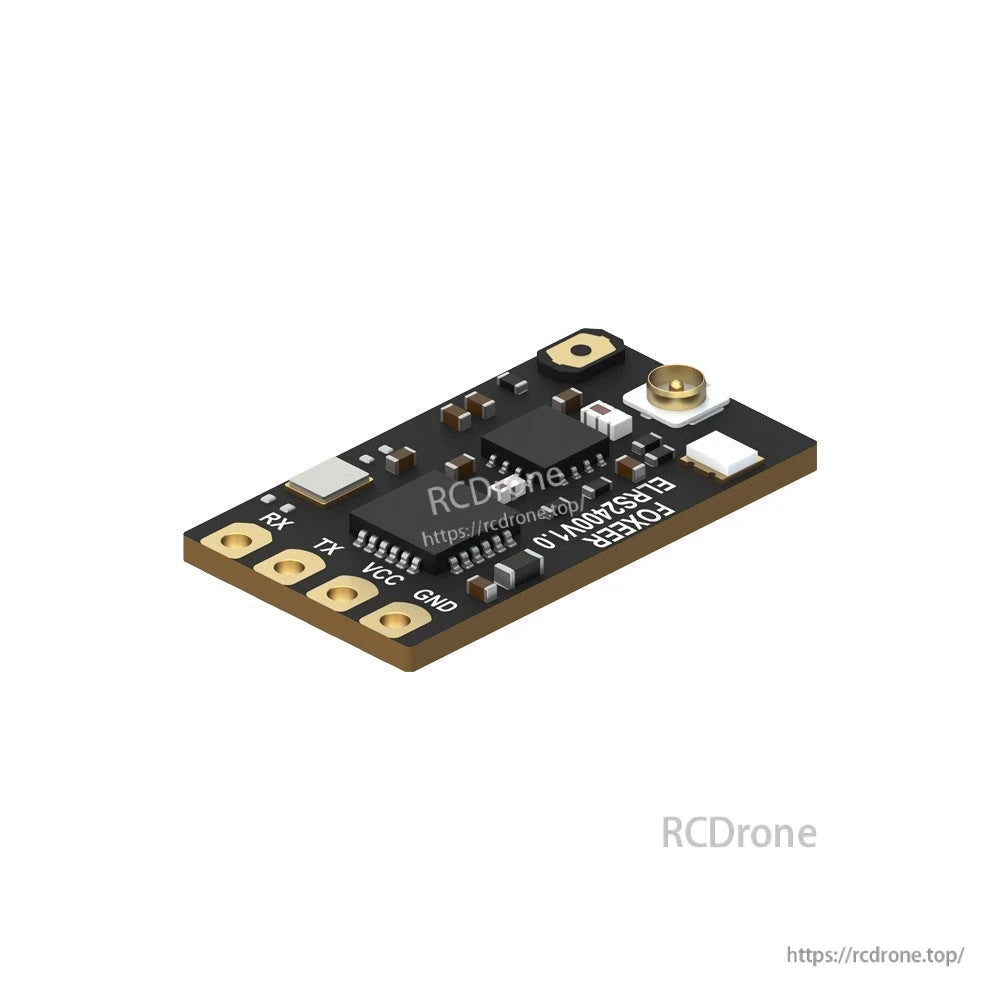

Odbiornik Foxeer ELRS 2.Odbiornik 4G posiada pady lutownicze RX/TX/VCC/GND, złącze antenowe U.FL oraz wskaźnik LED do sygnalizacji stanu wiązania i uruchamiania.

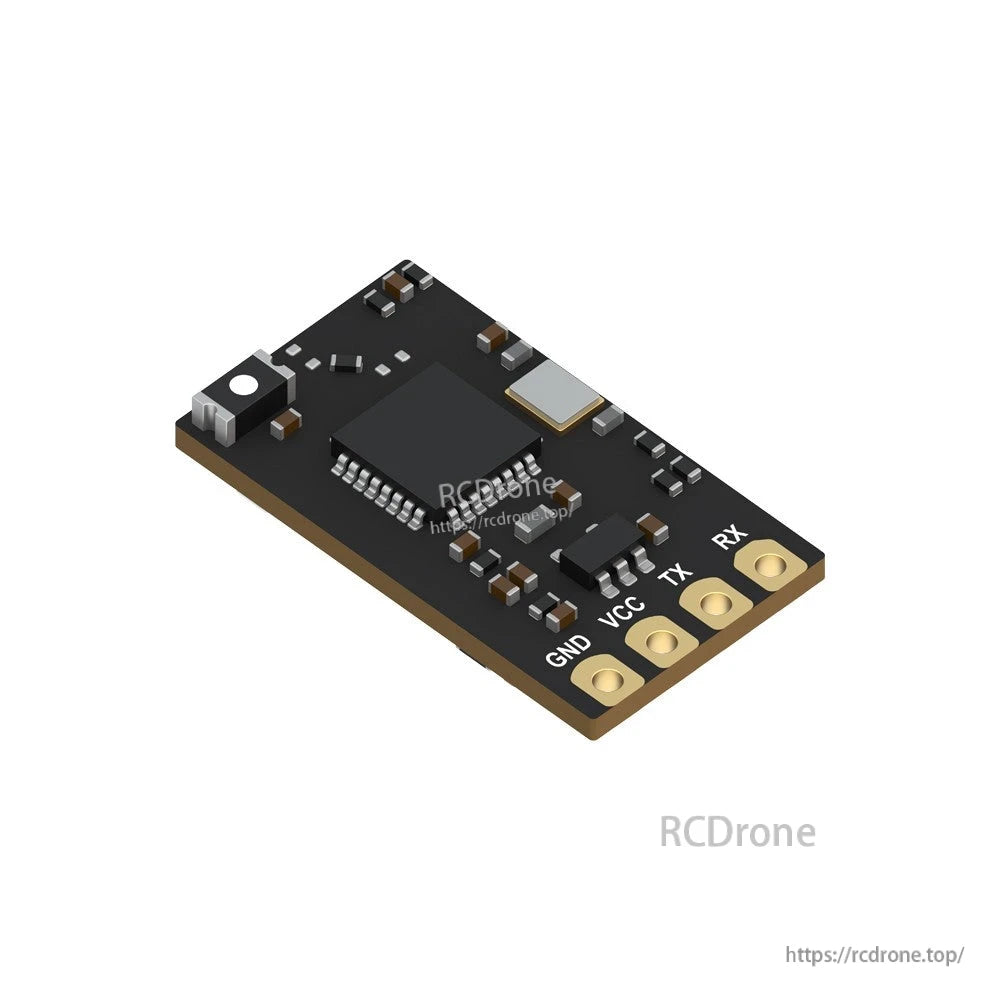

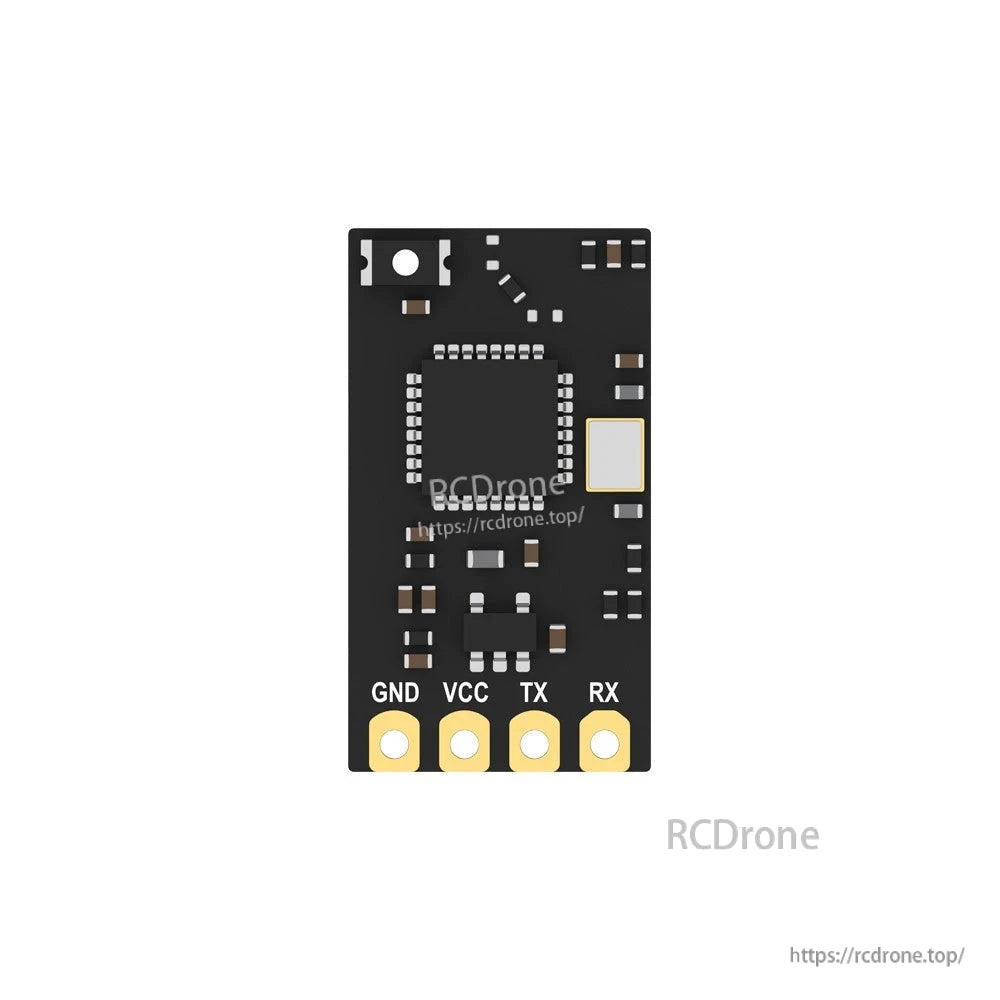

Odbiornik Foxeer ELRS 2.4G wykorzystuje wyraźnie oznaczone pady RX, TX, VCC i GND do łatwego podłączenia do kontrolera lotu.
