BETAFPV SuperD ELRS Odbiornik Diversity (2.4GHz / 915MHz / 868MHz) TCXO True Diversity CRSF RX

Przegląd

BETAFPV SuperD ELRS Diversity Receiver to prawdziwy odbiornik różnorodności ExpressLRS, który posiada dwie anteny, podwójne łańcuchy odbiorcze oraz wbudowany TCXO (temperaturowo kompensowany oscylator kwarcowy) zapewniający dokładną częstotliwość i stabilny sygnał w ekstremalnych warunkach temperaturowych. Jest dostępny w wersjach 2.4GHz oraz 915MHz/868MHz, co zapewnia niezawodne długozasięgowe loty, fotografię powietrzną oraz FPV freestyle.

Kluczowe cechy

• Prawdziwy projekt różnorodności z dwoma kompletnymi łańcuchami odbiorników RF (podwójne SX1280/SX1281 dla 2.4GHz lub podwójne SX1276 dla 915MHz/868MHz).
• Wbudowany oscylator TCXO dla stabilnego sygnału i dokładnej częstotliwości; zaprojektowany z myślą o odporności na temperaturę.
• Dwie anteny dipolowe T (U.FL / złącza I-PEX MHF I) do odbioru omnidirectional; zaleca się oddzielenie anten i ich pionowe umiejscowienie dla lepszego sygnału.
• Protokół odbiornika szeregowego CRSF do połączenia z kontrolerem lotu przez UART.
• Status RGB LED z określonymi trybami (włączanie, aktualizacja WiFi, parowanie, stany połączenia).

Specyfikacje

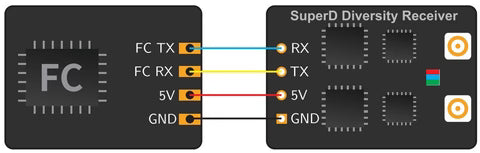

Okablowanie (CRSF do kontrolera lotu)

• FC TX → Odbiornik RX
• FC RX → Odbiornik TX
• 5V → 5V
• GND → GND

Konfiguracja & Połączenie

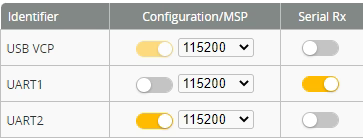

ExpressLRS używa protokołu szeregowego Crossfire (CRSF) do komunikacji między odbiornikiem SuperD a kontrolerem lotu. W Betaflight włącz wybrany UART jako Serial Rx, , a następnie ustaw Tryb odbiornika na Serial (przez UART) oraz Dostawca odbiornika szeregowego na CRSF.

W celu uzyskania pomocy w zakresie okablowania lub konfiguracji skontaktuj się z https://rcdrone.top/ lub wyślij e-mail na adres support@rcdrone.top.

Parowanie (brak domyślnej frazy parowania)

• Włącz i wyłącz odbiornik 3 razy, robiąc 2-sekundowe przerwy za każdym razem, aby wejść w tryb parowania.
• Gdy wskaźnik szybko miga pomarańczowo dwa razy, odbiornik jest w trybie parowania.
• Rozpocznij parowanie na radiu/modułach nadajnika; stały wskaźnik oznacza sukces parowania.

Uwaga: Po jednokrotnym sparowaniu odbiornik zapamiętuje automatycznie zapisaną frazę parowania i urządzenie i będzie się automatycznie parować po ponownym uruchomieniu.

Uwagi dotyczące oprogramowania układowego

• Domyślne oprogramowanie układowe 2.4GHz: ExpressLRS V3.0.0 (nadajnik/moduł powinien być V3.0.0 lub później; obie strony nie powinny używać wiążącej frazy).
• Domyślne oprogramowanie układowe 915MHz/868MHz: ExpressLRS V3.3.0; oficjalna wersja nie została jeszcze wydana w momencie dostarczenia dokumentacji i jest oznaczona jako oprogramowanie układowe skompilowane samodzielnie.

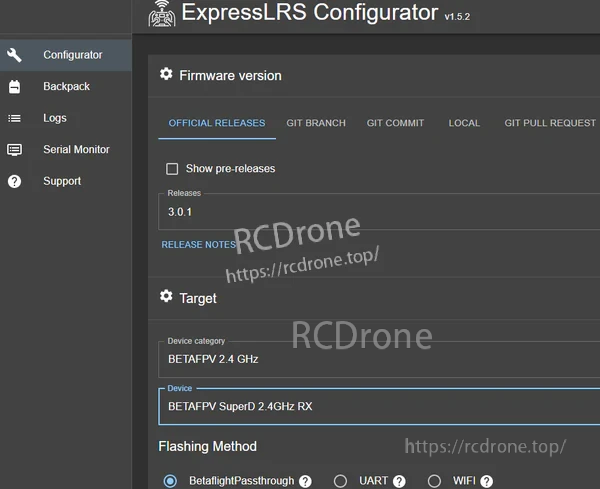

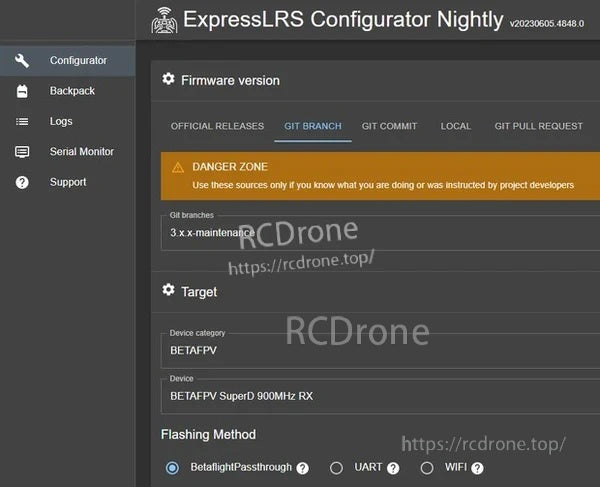

• Wspomniane nazwy celów flashowania: BETAFPV SuperD 2.4GHz RX (ELRS Configurator V1.5.2 lub nowszy) oraz BETAFPV SuperD 900MHz RX (ELRS Configurator Nightly).

RGB Wskaźnik Stanu

Uwagi z dostarczonej dokumentacji: F1000 i F500 to stawki pakietów FLRC; D500 i D250 to stawki pakietów DVDA (Deja Vu Diversity Aid); D50 to unikalny tryb ELRS Team900; 100Hz Full to tryb zapewniający 16-kanałowe wyjście pełnej rozdzielczości przy częstotliwości odświeżania 200Hz.

Co jest w zestawie

Pakiet 2.4GHz

• 1 x Odbiornik SuperD 2.4GHz Diversity
• 2 x Antena T 2.4GHz
• 1 x Złącze 4-pinowe
• 1 x Wiązka przewodów 4-pinowa
• 1 x Instrukcja obsługi
• 2 x Rurki termokurczliwe

Pakiet 915MHz/868MHz

• 1 x Odbiornik SuperD 915MHz/868MHz Diversity
• 2 x Antena T 915MHz/868MHz
• 1 x Złącze 4-pinowe
• 1 x Wiązka przewodów 4-pinowa
• 1 x Instrukcja obsługi
• 2 x Rurki termokurczliwe

Podręczniki & Pobrania

• SuperD ELRS 2.4GHz Odbiornik różnicowy podręcznik użytkownika
• Przewodnik pobierania / flashowania oprogramowania dla odbiornika SuperD ELRS
• Jak flashować oprogramowanie ELRS przez Passthrough lub WiFi
• Plik STL uchwytu TPU (druk 3D)
• ExpressLRS: Błąd częstotliwości kryształu (odniesienie TCXO)
• Wydania nocne konfiguratora ExpressLRS

Szczegóły

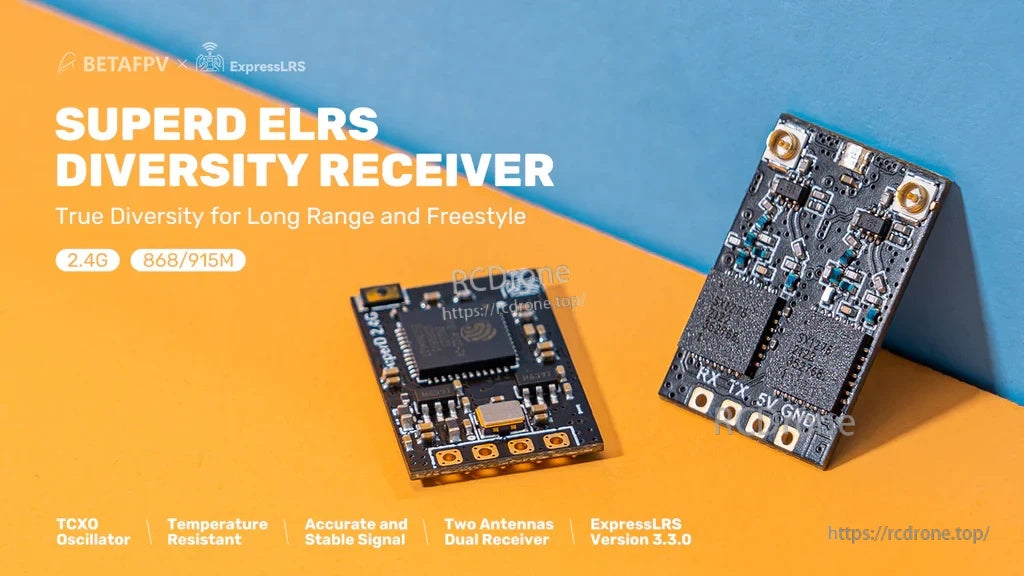

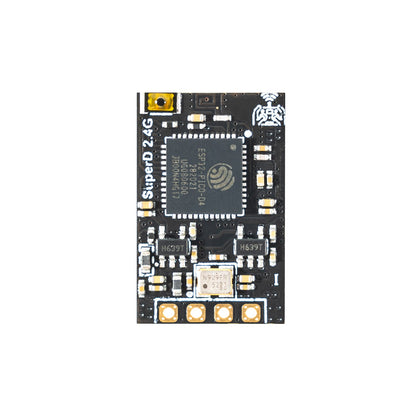

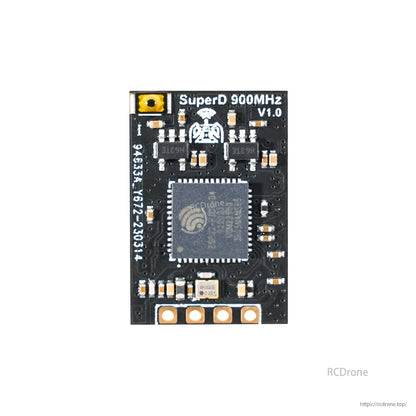

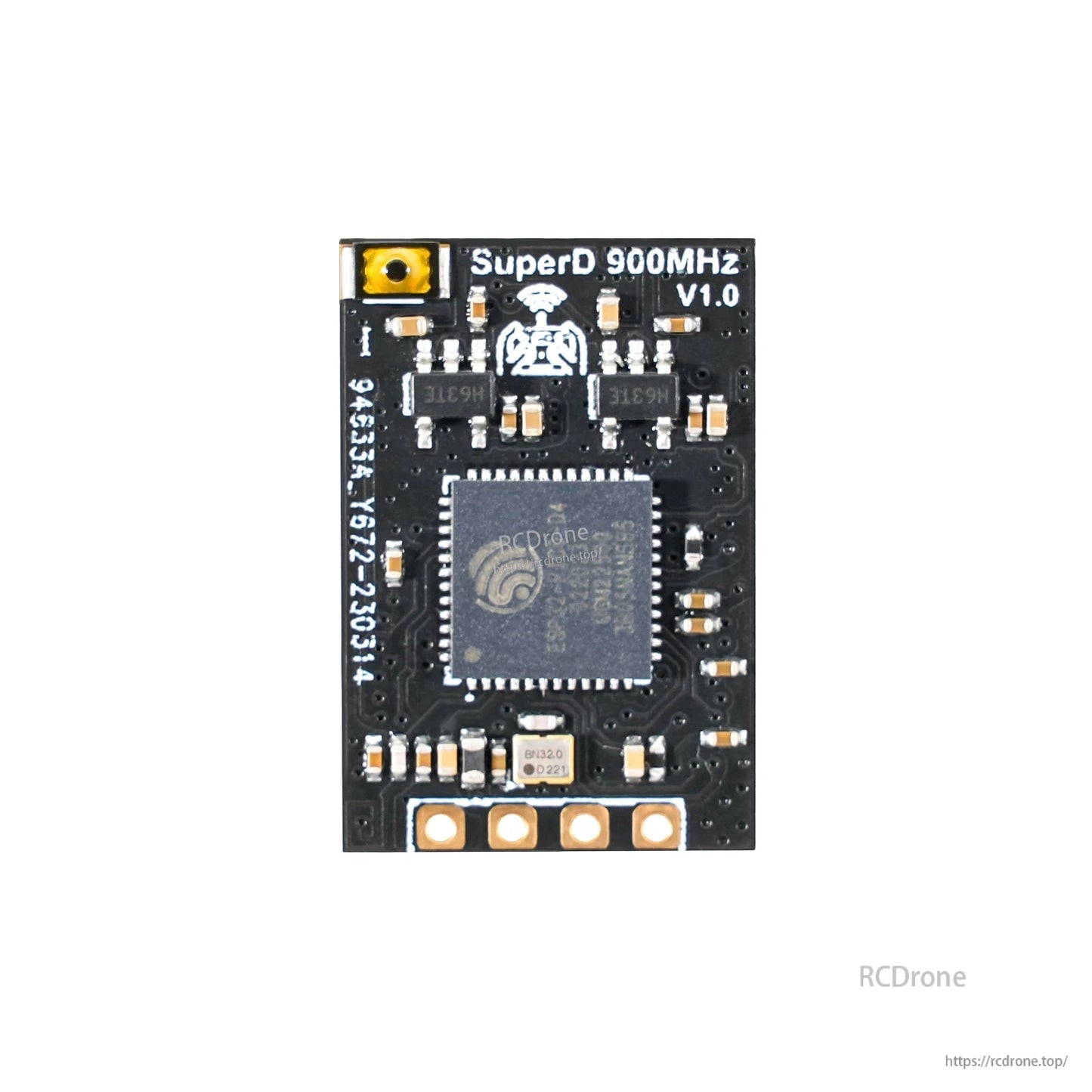

SuperD to prawdziwy odbiornik różnicowy ExpressLRS z dwoma łańcuchami odbiorczymi i dwiema antenami dla niezawodnej wydajności łącza.

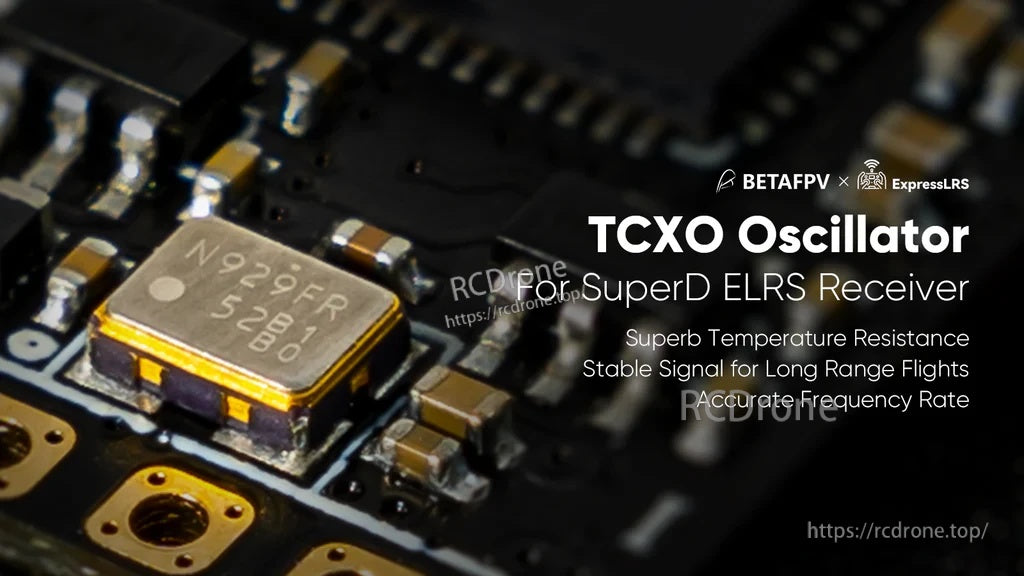

Wbudowany TCXO pomaga utrzymać stabilność i dokładność łącza w różnych warunkach lotu, zarówno w upale, jak i zimnie.

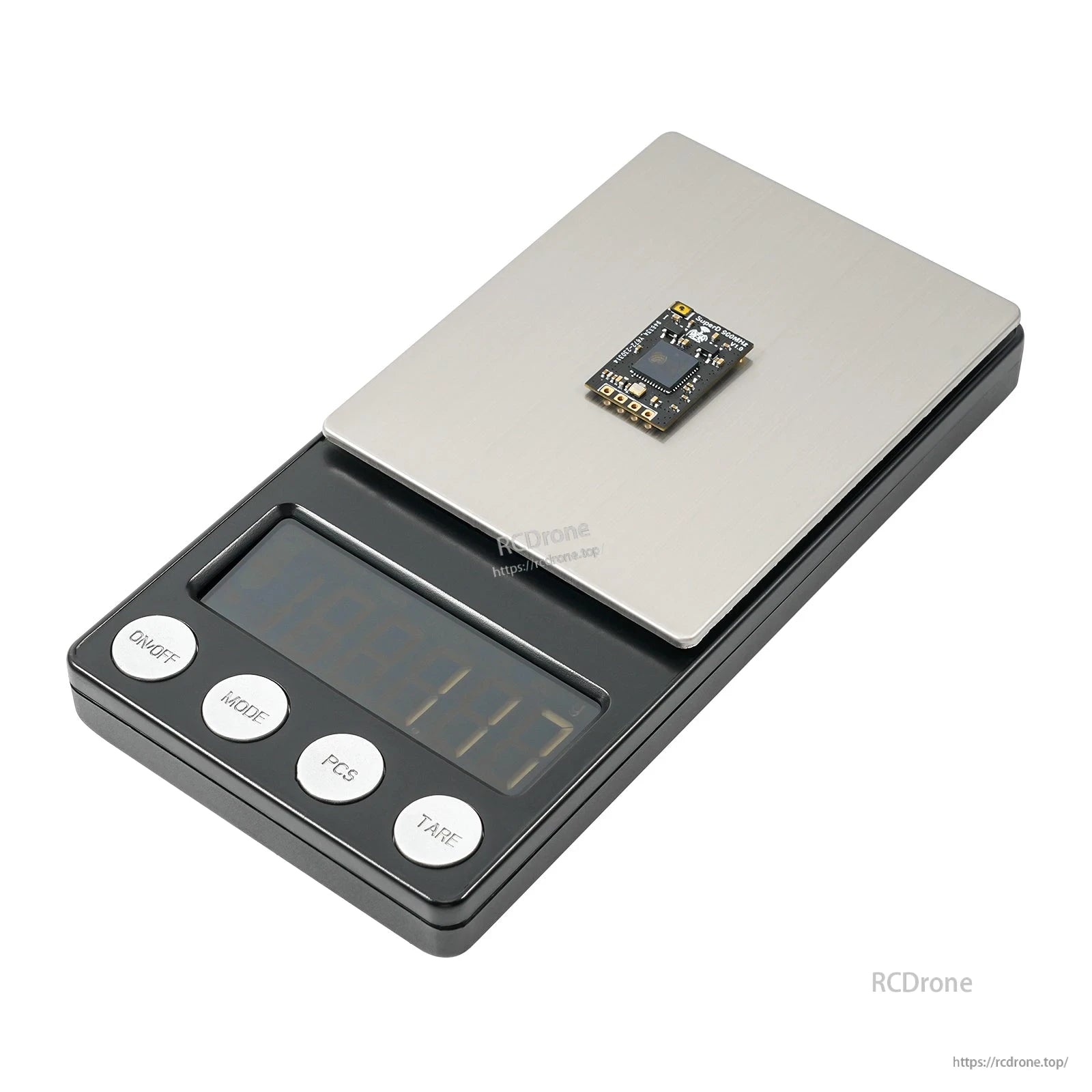

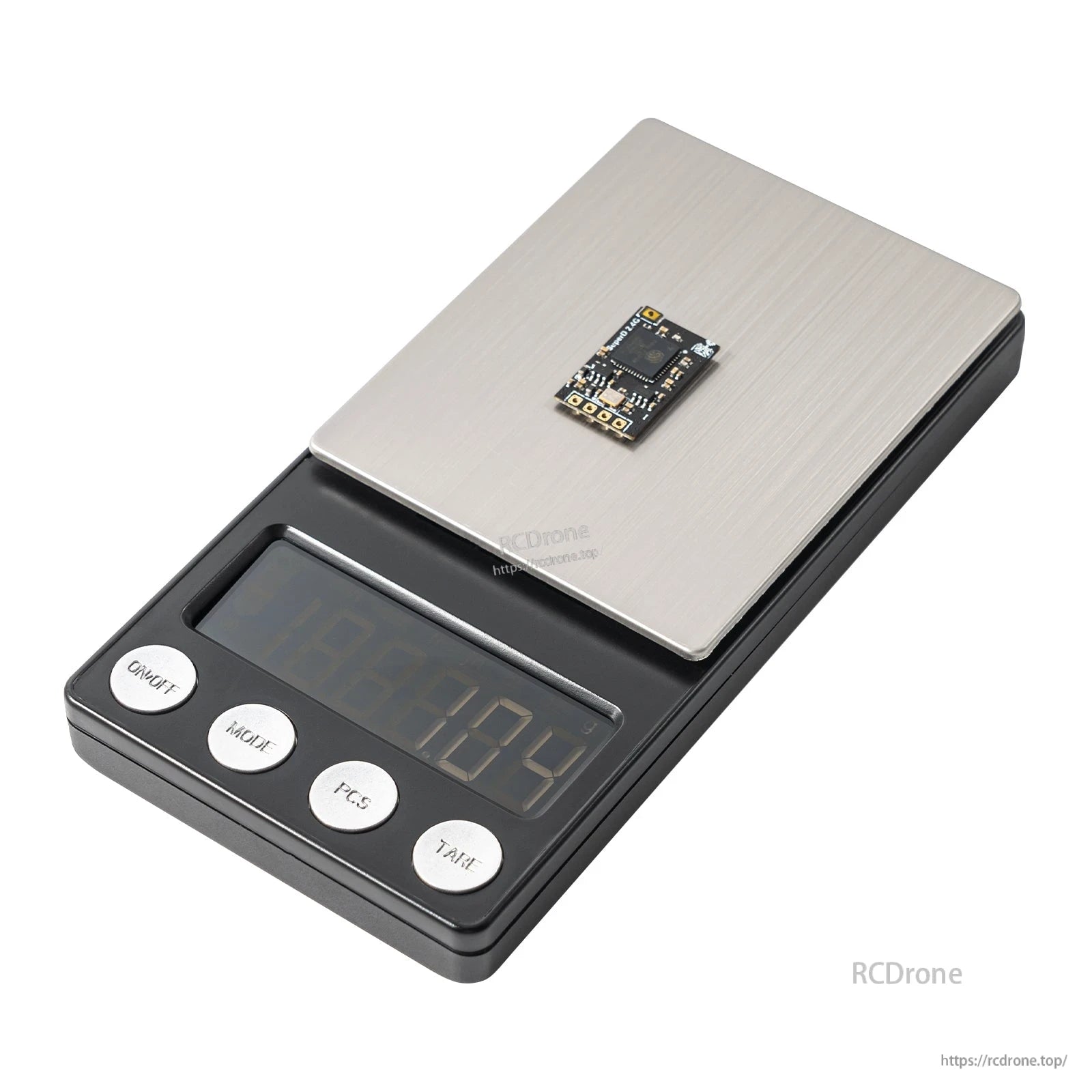

Wybierz pasmo, które pasuje do twojej konfiguracji—2.4GHz lub 868/915MHz—zachowując jednocześnie kompaktowy rozmiar odbiornika.

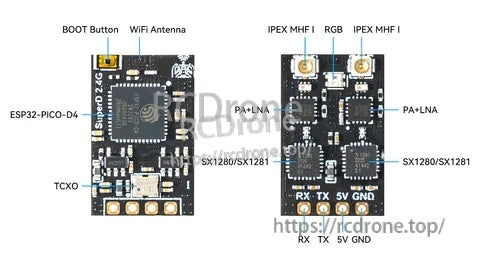

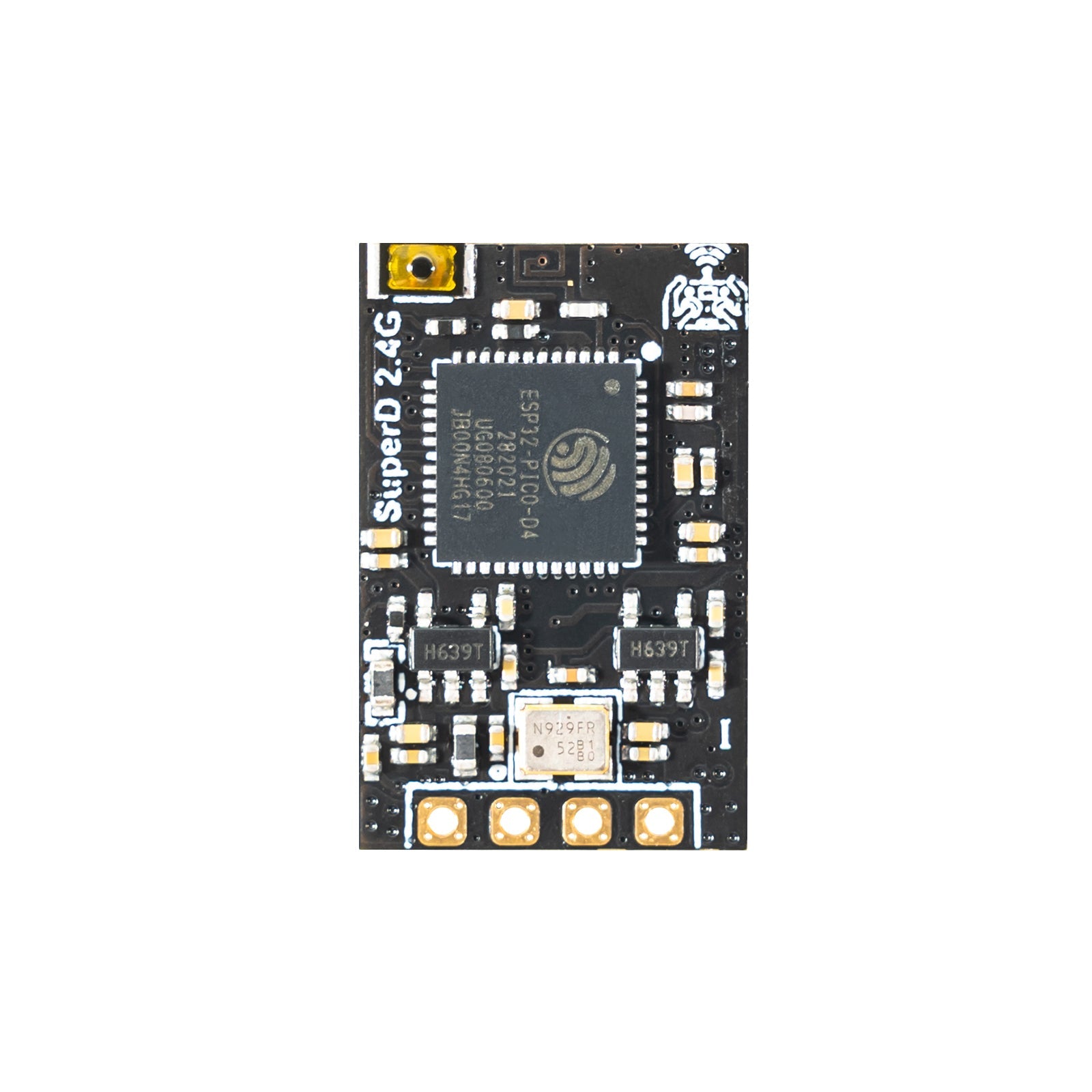

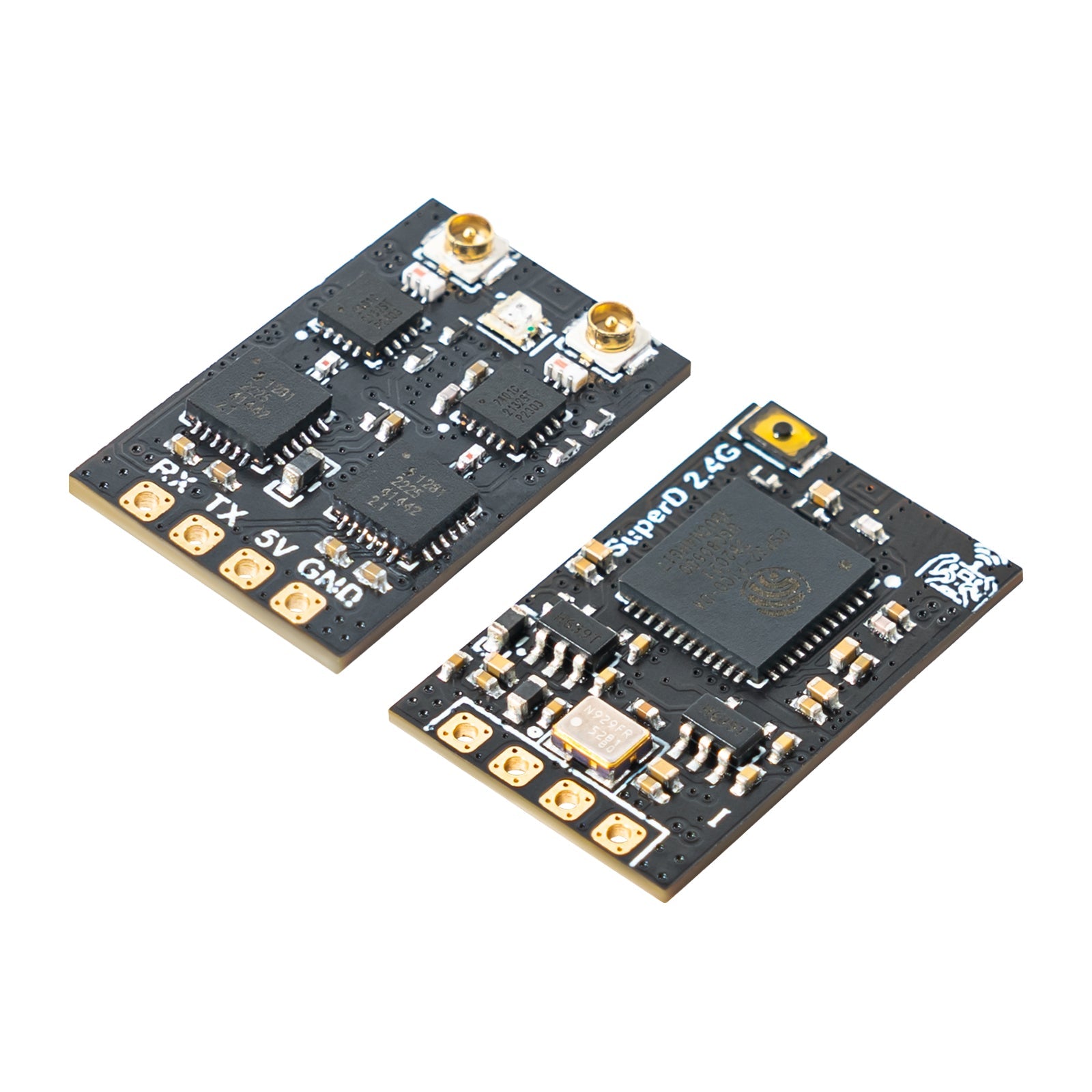

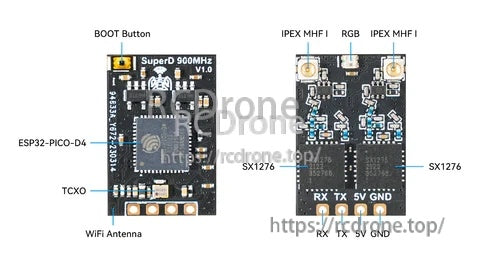

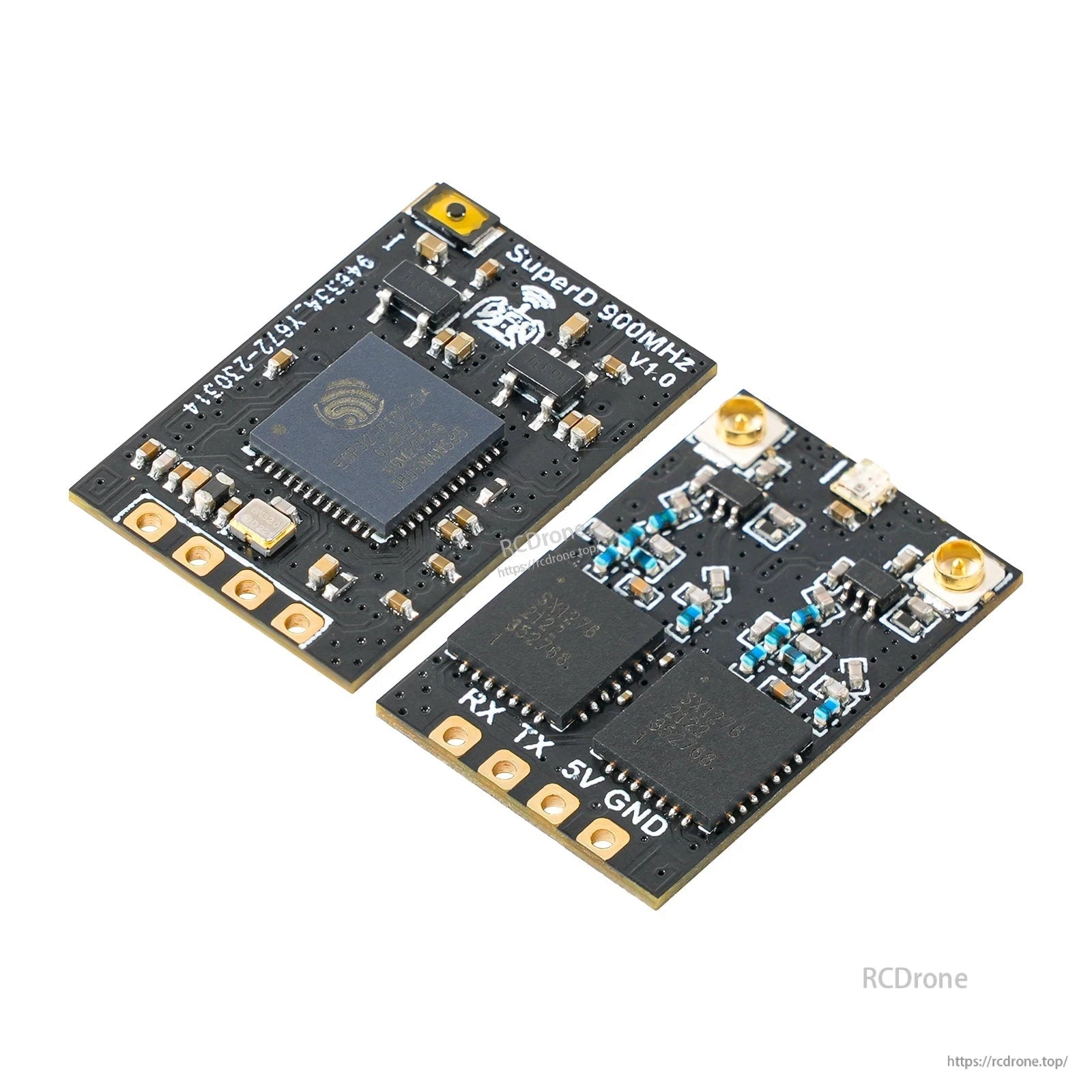

Wyraźne etykiety na padach ułatwiają podłączenie CRSF do kontrolera lotu: RX, TX, 5V i GND.

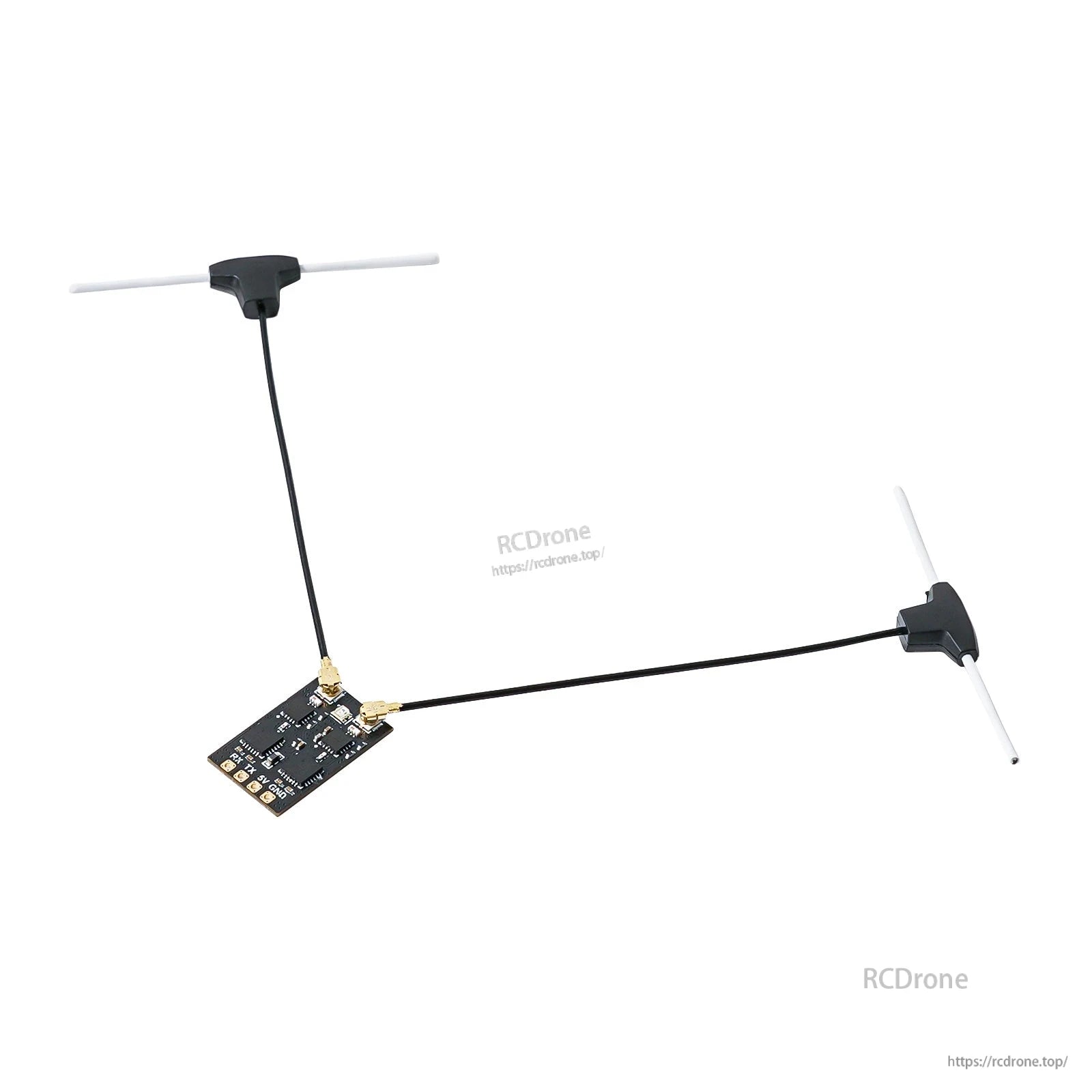

Podwójne złącza antenowe IPEX (U.FL) wspierają separację anten dla lepszego odbioru omnidirectional na konstrukcjach 868/915MHz.

Podłącz odbiornik do dowolnego wolnego UART, używając standardowego porządku okablowania CRSF (TX↔RX, plus zasilanie i masa).

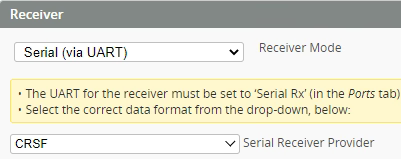

W Betaflight ustaw tryb odbiornika na Serial (przez UART) i wybierz CRSF jako dostawcę.

ExpressLRS Configurator zapewnia odpowiedni cel odbiornika SuperD do flashowania i aktualizacji.

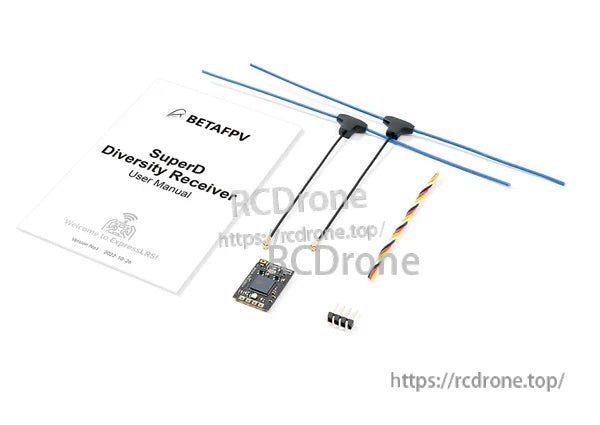

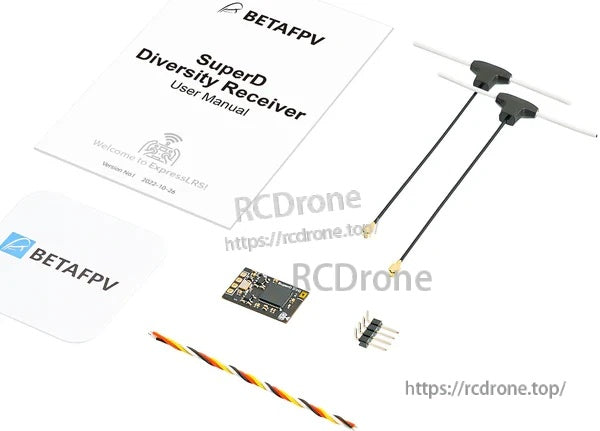

Wszystko, co potrzebne do rozpoczęcia, jest zawarte: odbiornik, dwie anteny dipolowe T, przewód okablowania, złącza pinowe i instrukcja.
