VK V7-PRO Przemysłowy dron UAV Autopilot Kontroler lotu – Podwójny RTK GNSS, Planowanie trasy 3D, Unikanie przeszkód

VK V7-PRO to wysokowydajny przemysłowy UAV i dron kontroler lotu, zaprojektowany do wymagających zastosowań, takich jak mapowanie lotnicze, inspekcja infrastruktury, reakcja na sytuacje awaryjne i bezpieczeństwo publiczne. Wyposażony w podwójny RTK GNSS, podwójny IMU oraz precyzyjne możliwości planowania tras 3D, VK V7-PRO zapewnia wyjątkową stabilność, pozycjonowanie na poziomie centymetra oraz doskonałą niezawodność w krytycznych operacjach dronów.

System obsługuje zarówno stacjonarne, jak i ruchome stacje bazowe RTK, co zapewnia dokładne pozycjonowanie dynamiczne. Oferuje bogatą kompatybilność interfejsów (SBUS, CAN, TTL) i działa w szerokim zakresie napięcia wejściowego 12V~64V. Oprogramowanie do kontroli naziemnej (GCS) obsługuje zarówno Windows, jak i Android, dostępne w języku chińskim i angielskim.

Specyfikacje techniczne

Kluczowe Cechy

• Kontroler UAV/Drona Przemysłowej Klasy z redundancją RTK/IMU w czasie rzeczywistym

• Wsparcie dla 10,000+ punktów nawigacyjnych do skomplikowanego mapowania misji i kontroli ścieżki

• Szeroki zakres napięcia wejściowego 12V–64V z monitorowaniem mocy ADC

• Wiele interfejsów peryferyjnych: SBUS, CAN, TTL, GPS-CAN

• Zakres temperatury pracy: -20°C do 60°C

• Radar unikania przeszkód: Wsparcie z przodu i z tyłu

• Wiele trybów lotu: Automatyczne startowanie, lot patrolowy, krążenie, RTH

• Obsługuje stacje bazowe RTK stałe/ruchome oraz sieć RTK

Oprogramowanie do kontroli naziemnej (GCS)

• PC GCS (Windows): Widok terenu 3D, telemetria GNSS/RTK, kontrola punktów nawigacyjnych

• Android GCS: Łatwe sterowanie dotykowe do planowania trasy, kontrola kamery, nawigacja na żywo

Przegląd diagramu systemu

• Główny kontroler VK V7-PRO łączy się z:

  • Podwójne anteny RTK

  • Moduł GPS

  • ESC, wskaźnik LED, radio Datalink (R2-A), podwójna jednostka RTK (D2-H)

• Prędkości transmisji danych:

  • SBUS-O: 115,200 bps

  • MC-COM: 115,200 bps

  • MC-CAN: 500 Kbps

Zastosowania systemu dronów VK V7-PRO UAV

• Drony do pomiarów i mapowania UAV – mapowanie terenu 3D o wysokiej precyzji oparte na RTK

• Drony inspekcyjne – dla użyteczności publicznych, rurociągów, telekomunikacji i farm słonecznych

• Drony ratunkowe w sytuacjach awaryjnych – szybkie wdrożenie z dynamicznym wsparciem lądowania

• Drony do monitorowania i egzekwowania prawa UAV – automatyzacja patroli, telemetria na żywo

Szczegóły

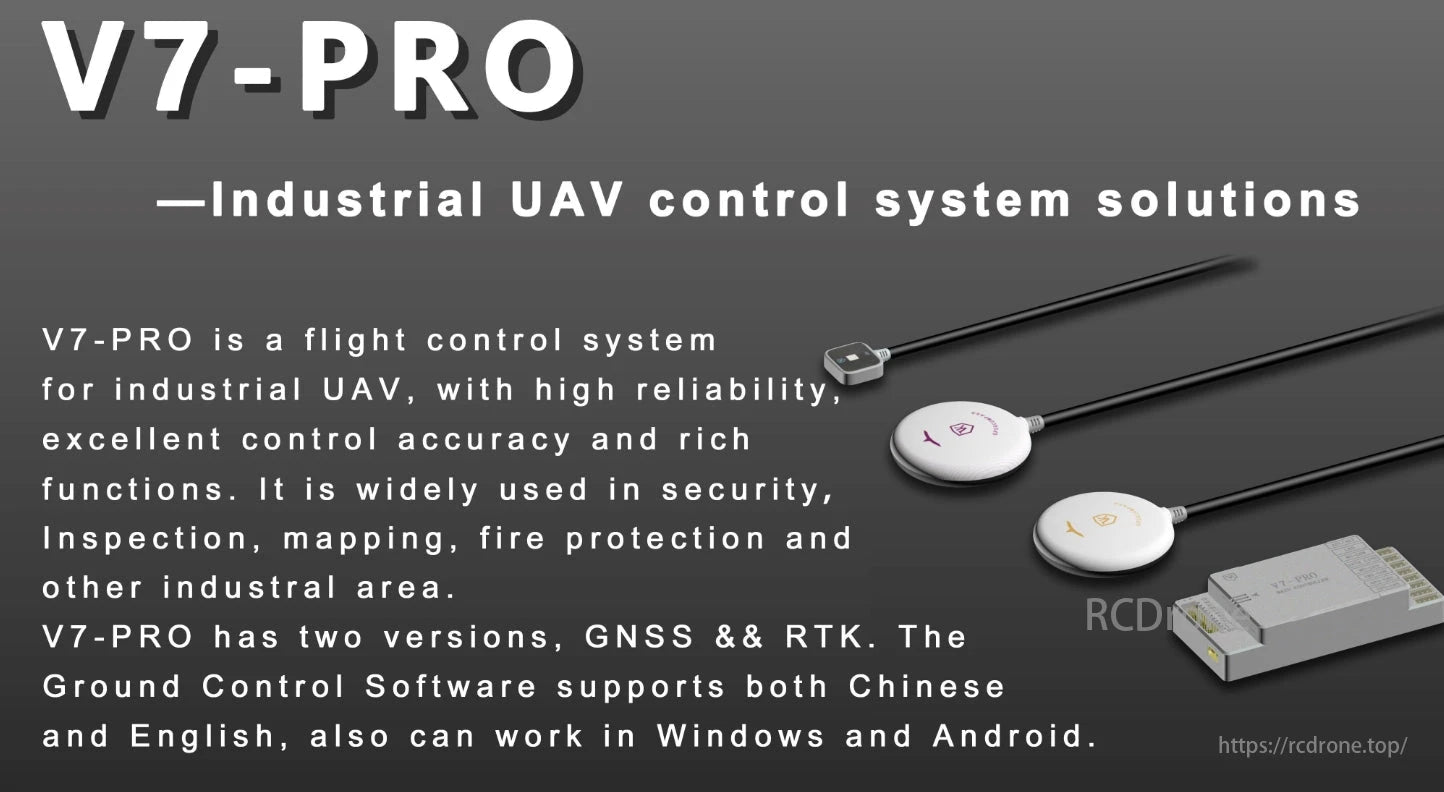

V7-PRO to system sterowania lotem dla przemysłowych UAV, charakteryzujący się wysoką niezawodnością, doskonałą precyzją kontroli oraz bogatymi funkcjami.Jest szeroko stosowany w bezpieczeństwie, inspekcji, mapowaniu, ochronie przeciwpożarowej i innych obszarach przemysłowych. V7-PRO ma dwie wersje: GNSS i RTK. Oprogramowanie do kontroli naziemnej obsługuje zarówno język chiński, jak i angielski i może działać na platformach Windows i Android. Ten system oferuje solidne rozwiązania dla potrzeb kontroli UAV w przemyśle.

VK V7-PRO zapewnia bezpieczeństwo dzięki podwójnemu IMU, GNSS, szerokiemu wsparciu napięcia i wielu interfejsom. Oferuje tryby RTK, planowanie lotu w 3D, automatyczne tryby lotu oraz radary unikania przeszkód dla lepszej wydajności.

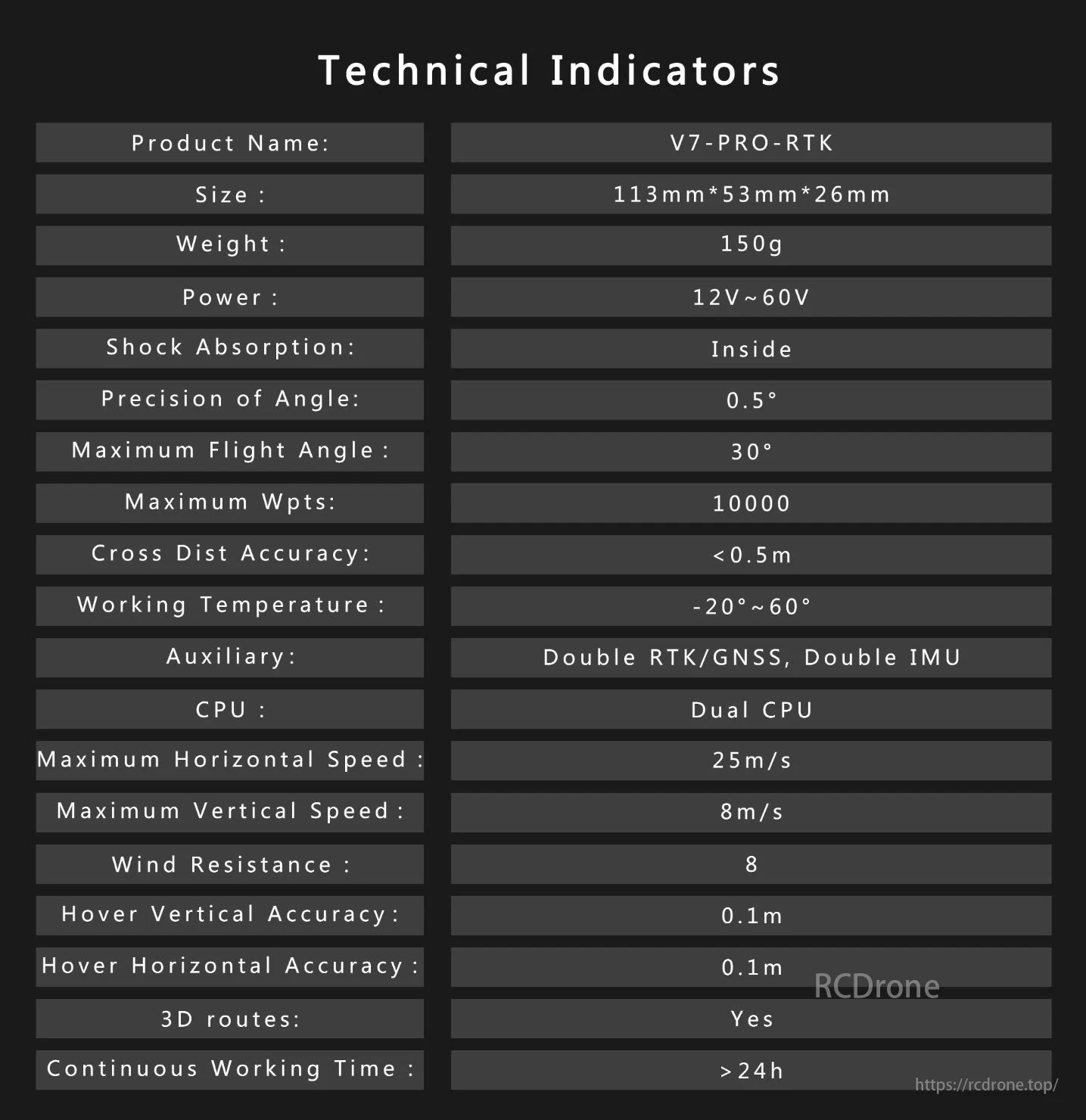

V7-PRO-RTK kontroler lotu: 113x53x26mm, 150g, zasilanie 12V-60V. Cechy obejmują precyzję kąta 0,5°, maksymalny kąt lotu 30°, dokładność odległości krzyżowej <0,5m, zakres temperatur -20 do 60°C, podwójny CPU i >24h ciągłego czasu pracy.

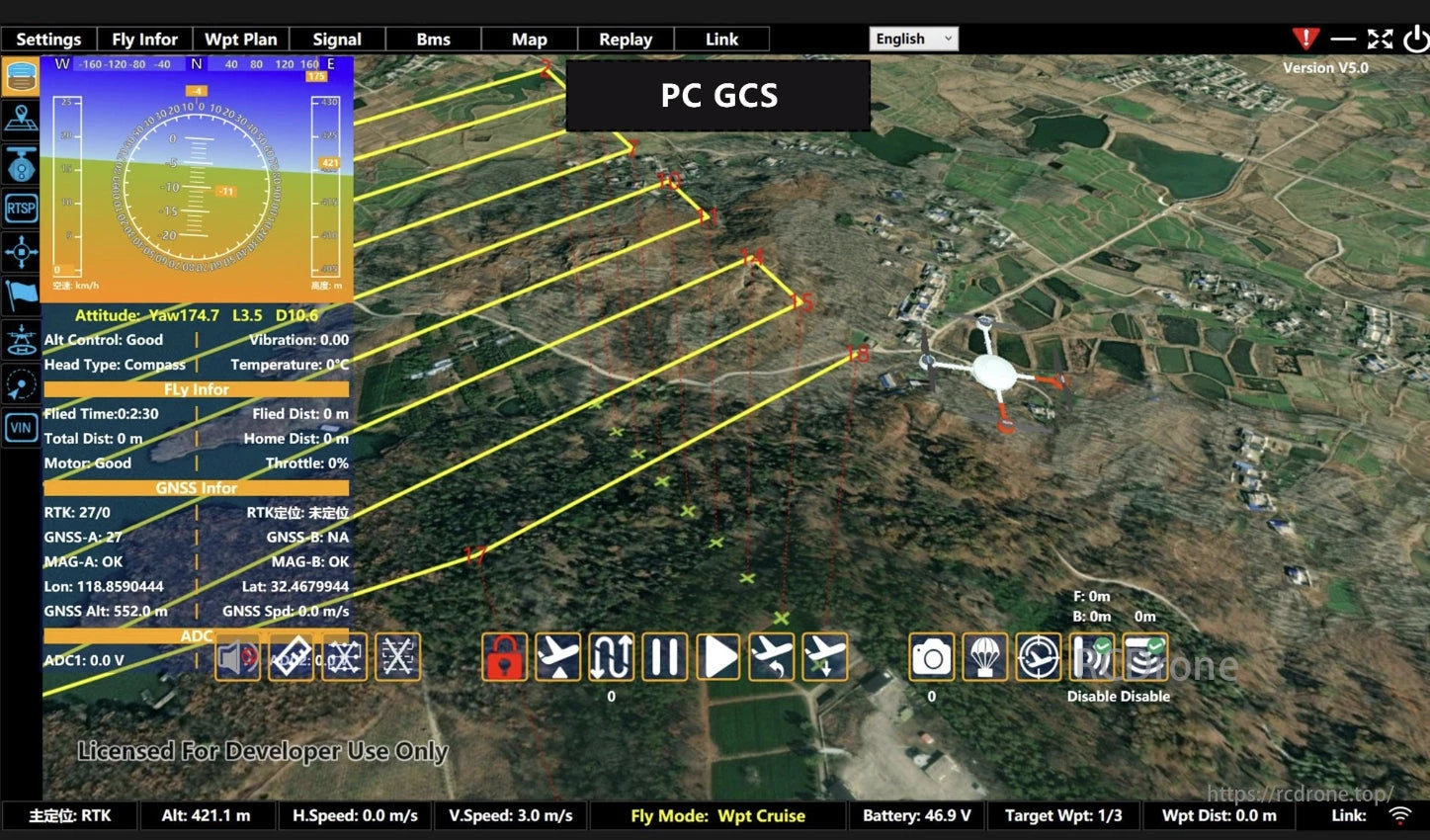

Interfejs kontrolera lotu VK V7-PRO Industrial UAV Drone.Wyświetla dane lotu, informacje GNSS, punkty nawigacyjne i opcje sterowania. Oferuje wysokość, prędkość, status baterii oraz narzędzia nawigacyjne do precyzyjnej obsługi drona.

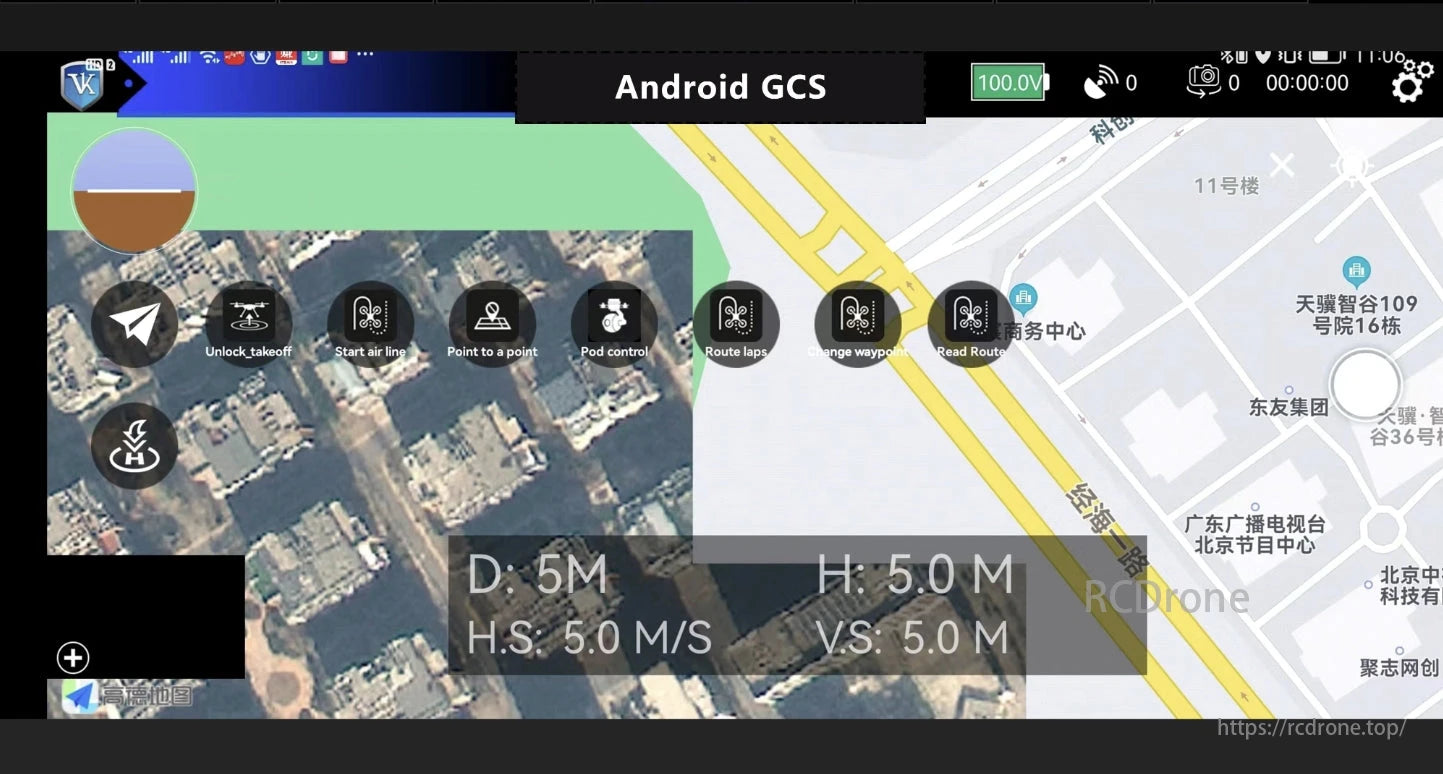

Opcje sterowania lotem obejmują odblokowanie startu, rozpoczęcie linii powietrznej, punkt do punktu, kontrolę pod, okrążenia trasy, zmianę punktu nawigacyjnego oraz odczyt trasy. Metryki: D: 5M, H: 5.0M, H.S: 5.0 M/S, V.S: 5.0M.

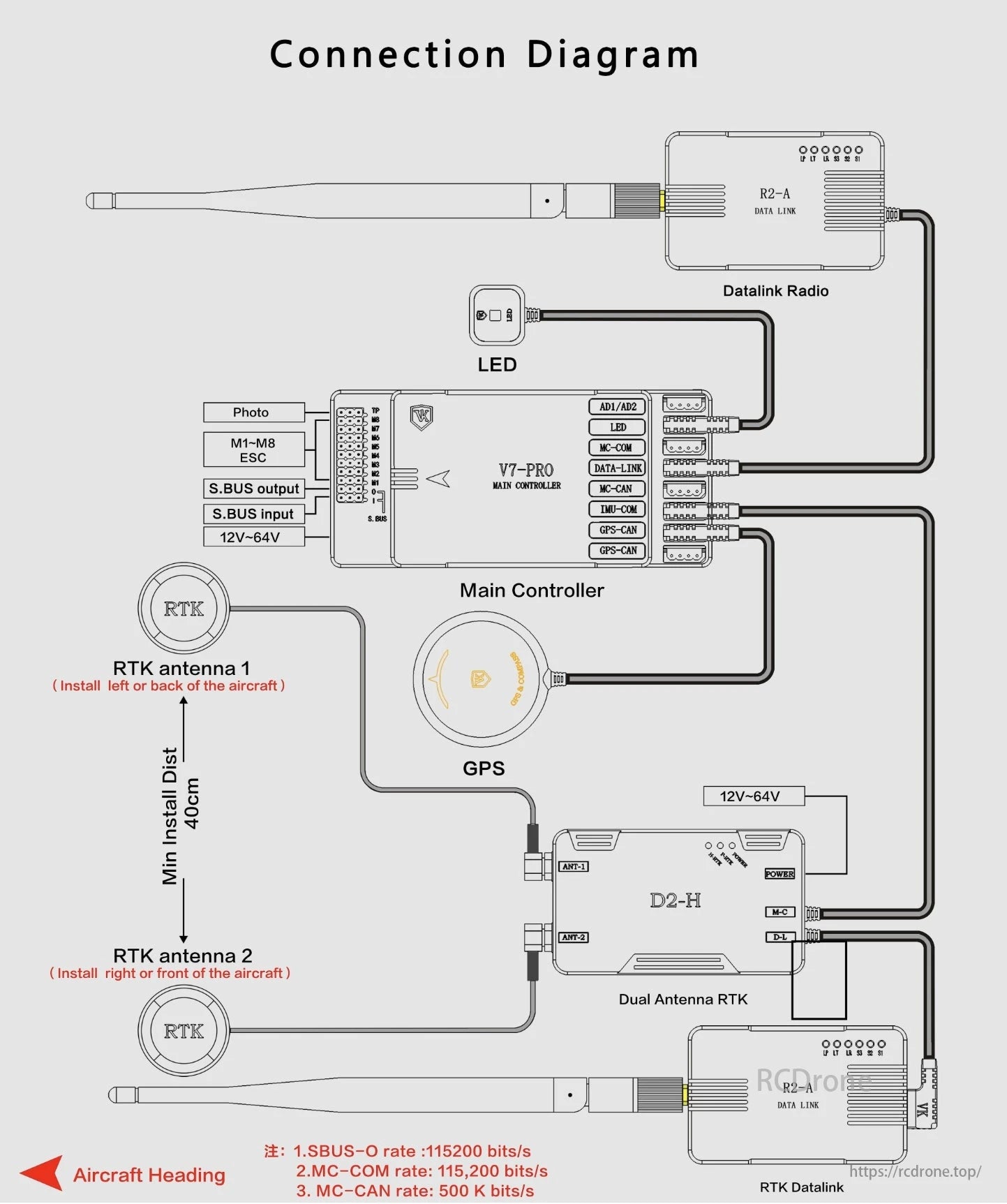

Diagram połączeń dla kontrolera lotu UAV VK V7-PRO. Zawiera główny kontroler, anteny RTK, GPS, radio łączności danych oraz połączenia LED. Określa S.BUS, stawki MC-COM i MC-CAN. Wskazany kierunek statku powietrznego.
