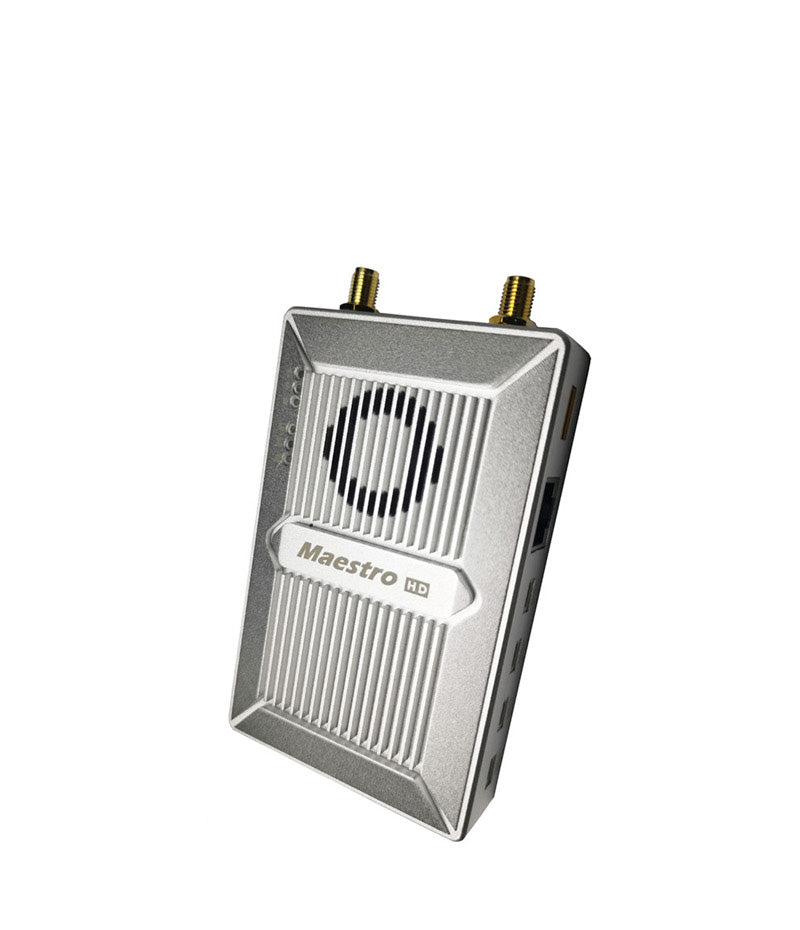

Maestro M52 - 800 МГц/1,4 ГГц, 8,5 Вт, 34 км, 30 Мбит/с, сверхдлинная система передачи видео и данных для БПЛА-дрона

Обзор Maestro M52

Система беспроводной видеосвязи на большие расстояния Maestro M52 представляет собой высокоинтегрированную удаленную систему беспроводной передачи видео высокой четкости и данных высокой четкости в реальном времени для БПЛА. Он использует эффективный алгоритм обработки данных и может передавать до четырех независимых данных управления полетом, данных телеметрии, данных управления подвесом, данных управления креплением и т. д. одновременно для обеспечения проверки, обследования и патрулирования в режиме реального времени на сверхдальних расстояниях. и другие требования. M52 может легко подключаться к нескольким сериям продуктов Mainlink без дополнительной настройки. При использовании с продуктами кодирования и декодирования, такими как MF05 и MF08, он может удовлетворить различные требования к монтажному интерфейсу и сверхнизкой задержке.

Maestro M52 Технические характеристики:

Maestro M52 Основные характеристики:

• Богатый интерфейс: Поддерживает различные интерфейсы для удовлетворения разнообразных потребностей приложений.
• Два режима работы: Включает два режима для различных сценариев использования.
• Модульная конструкция: Обеспечивает простую интеграцию и гибкость в различных приложениях.
• Открытый SDK: Предоставляет открытый комплект разработки программного обеспечения для настройки и дополнительных функций.
• Передача на сверхдальние расстояния: Способна передавать данные на расстояния до 34 км.
• Высокая чувствительность: Имеет чувствительность ≤ -92 дБм, обеспечивая надежную передачу данных на большие расстояния.
• Высокая скорость передачи данных: Поддерживает максимальную скорость передачи данных в эфире 30 Мбит/с для высокоскоростной передачи данных.

Приложения:

• Инспекция линий электропередачи: Эффективно передает HD-видео и данные для мониторинга энергообъектов в реальном времени.
• Охранное наблюдение: Обеспечивает бесперебойное покрытие больших территорий с передачей данных на большие расстояния.
• Мониторинг сельского и лесного хозяйства: Быстро передает высокоточные данные дистанционного зондирования, поддерживая точное управление сельским и лесным хозяйством.
• Мониторинг окружающей среды: Передача данных в реальном времени для удаленного мониторинга и анализа.

Maestro M52 представляет собой интегрированное эффективное решение для пользователей промышленных дронов, повышающее производительность дронов в различных сложных средах благодаря передовым технологиям и универсальным функциям.

В Maestro M52 используется передовая технология кодирования и управления беспроводными каналами для достижения дальности передачи до 34 километров. Он может одновременно передавать HD-видео, данные управления полетом, данные RC и данные управления подвесом. Благодаря эффективным алгоритмам обработки данных M52 поддерживает четырехстороннюю независимую передачу, позволяя промышленным БПЛА выполнять операции по обнаружению, картографированию, разведке и патрулированию в режиме реального времени на сверхдальних расстояниях.

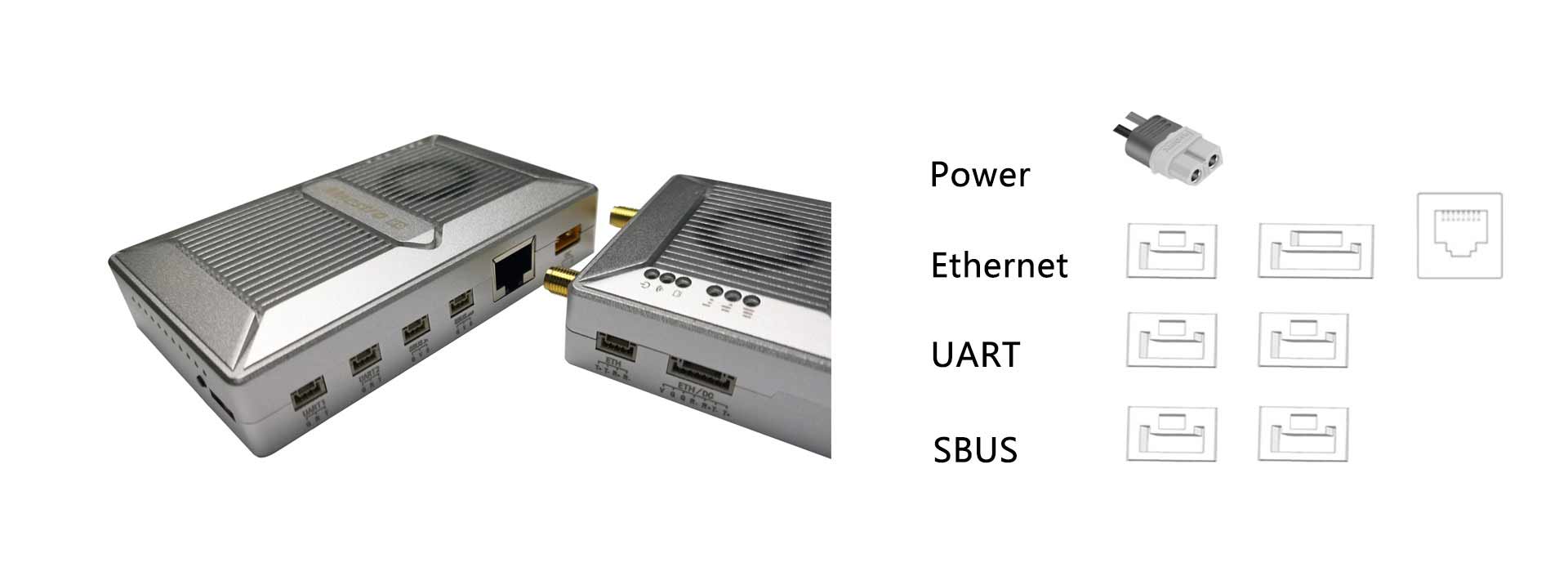

Maestro M52 оснащен тремя портами Ethernet, что позволяет пользователям одновременно подключать его к подвесу Ethernet и другим полезным нагрузкам. Для полезной нагрузки портов HDMI/SDI/AV мы предлагаем MF05 и MF08, которые можно подключить к M52 с помощью одного переключающего кабеля, входящего в комплект аксессуаров. M52 также оснащен двумя портами UART — UART1 и UART2 — поддерживающими протоколы Mavlink и Transparent, которые можно легко настроить с помощью Maestro Assistant или веб-страницы. Кроме того, он включает в себя два порта SBUS — SBUS_IN и SBUS_OUT — для передачи данных RC.

Maestro M52 оснащен мощной платформой обработки данных и видео, а предоставляемый SDK API позволяет осуществлять вторичную разработку для удовлетворения индивидуальных потребностей. Через API SDK пользователи могут отслеживать и настраивать параметры радиосвязи, такие как RSSI, частота, полоса пропускания и мощность передачи. Система M52 SDK поддерживает анализ протокола Mavlink, обеспечивая легкий доступ к параметрам полета, таким как высота, расстояние, GPS и уровень заряда батареи, которые можно наложить на видео. У нас тесные партнерские отношения с ведущими производителями полезной нагрузки, и M52 включает в себя встроенные протоколы управления PTZ от этих производителей. Это позволяет пользователям осуществлять управление PTZ, съемку и трансляцию через SDK API M52. API SDK обменивается данными по сети, что делает его очень удобным для пользователей.

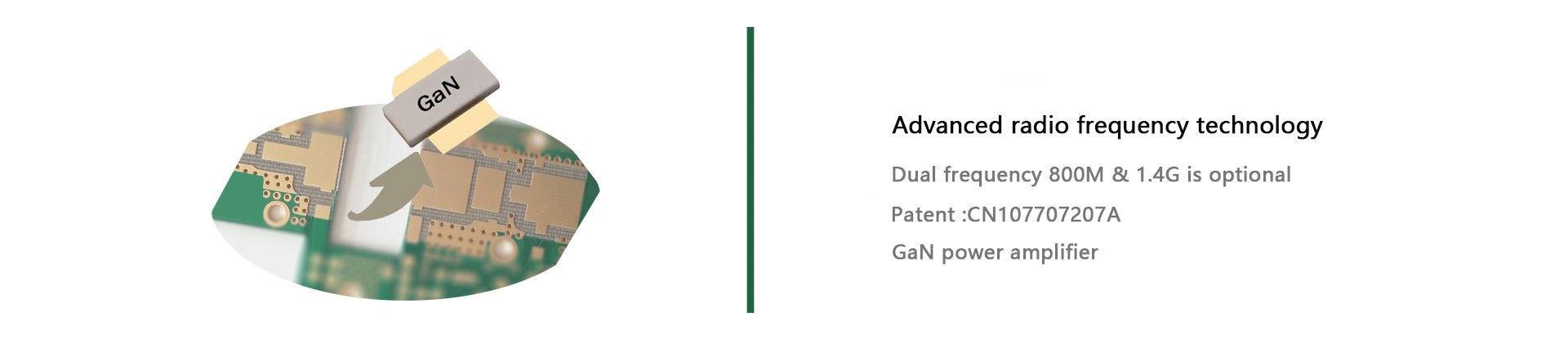

M52 предлагает на выбор клиентов два диапазона частот: 800 МГц и 1,4 ГГц, обеспечивая высокую защиту от помех благодаря передовой технологии кодирования каналов и конструкции двухканального фильтра. Используя запатентованную технологию усилителя мощности нашей компании (номер: CN1077077207A), а также отличную схему и конструкцию промышленного охлаждения, M52 может похвастаться высоким КПД и низкой теплоотдачей. Это делает его пригодным для требовательных промышленных применений.

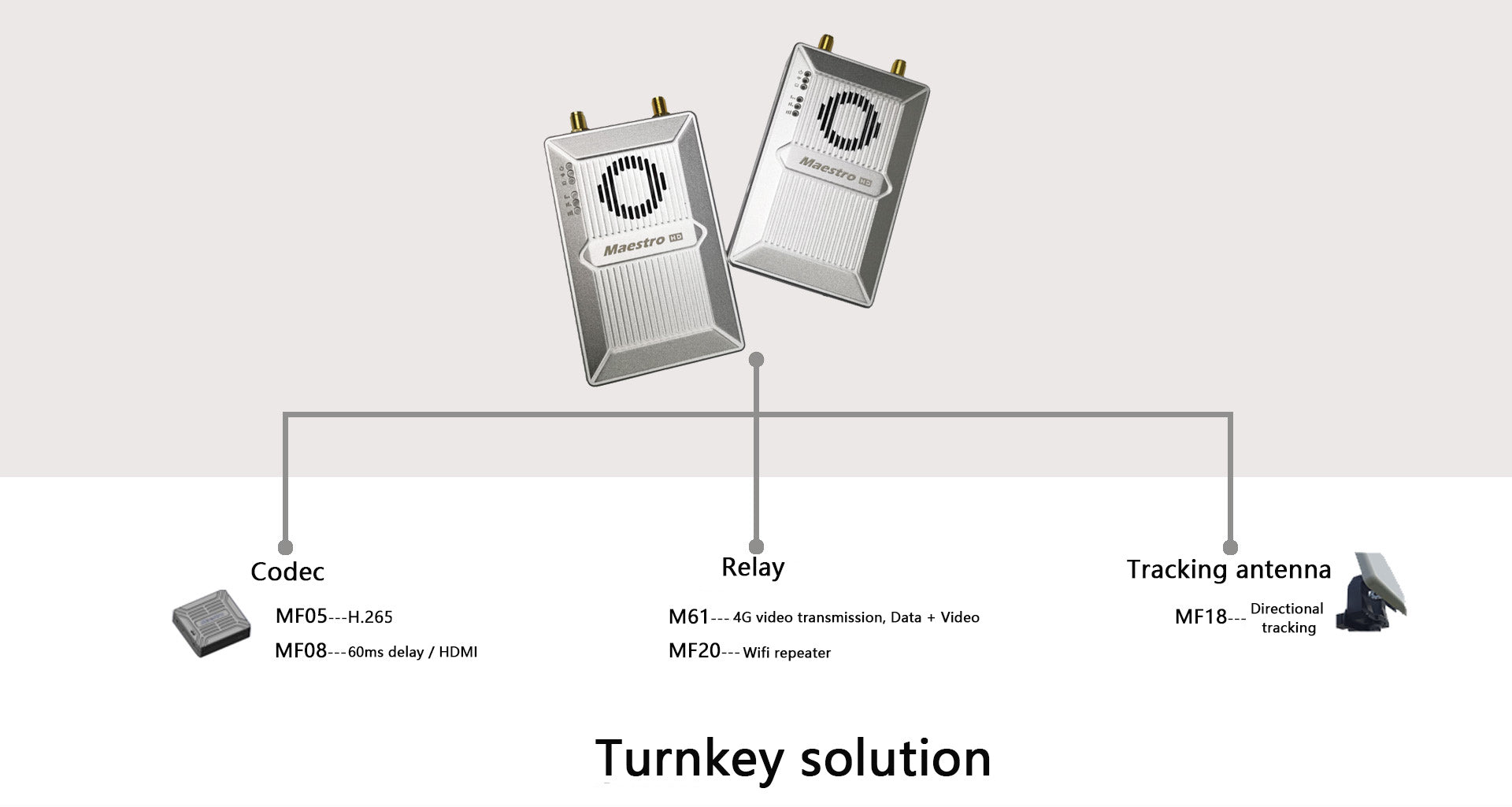

Мы предлагаем серию совместимых продуктов, предназначенных для полной интеграции с Maestro M52 и не требующих дополнительной настройки. Серия кодеков MF05/MF08 удовлетворяет разнообразные потребности в интерфейсах и сверхнизкой задержке.Благодаря передаче видео 4G вы можете передавать видео и данные с места эксплуатации дрона в Интернет, устраняя ограничения по расстоянию. Использование следящей антенны может еще больше повысить стабильность передачи, максимизируя производительность M52. Изучите нашу продукцию и узнайте больше сюрпризов.

*1 Дополнительную информацию об использовании M52 с MF05 или MF08 см. на веб-странице продукта кодера/декодера или в руководстве пользователя.
*2 Для M52 требуется MF05D для декодирования видео высокой четкости и вывода HDMI.
*3 Рабочие характеристики проверены в условиях прямой видимости и отсутствия помех.
