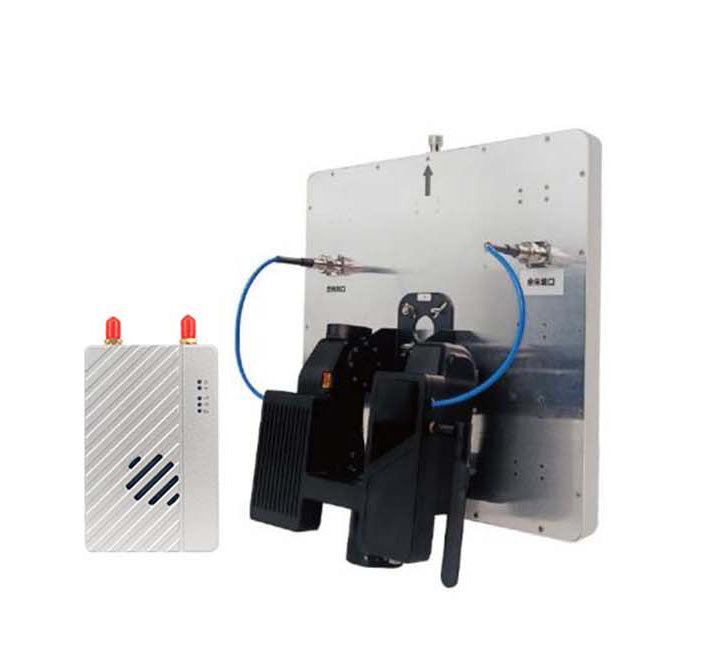

Обзор: Устройство видеосвязи с БПЛА сверхдальнего радиуса действия M58/M58Pro расширяет возможности серии Maestro с высокой степенью интеграции, стабильной производительностью и высокой надежностью. M58 поддерживает дальность передачи до 80 км, а M58Pro расширяет этот диапазон до 100 км. Он обеспечивает полную совместимость с другими продуктами, такими как M52. Благодаря передовой радиочастотной технологии M58 устанавливает новый стандарт беспроводной видеосвязи в индустрии БПЛА. Его сверхвысокая производительность передачи данных снижает ограничения применения БПЛА сверхдальнего радиуса действия и способствует быстрому развитию отрасли.
Технические характеристики:
Предмет | Описание |
---|---|
Номер модели | M58/M58Pro |
Размер | Воздушный блок: 10 см × 6,3 см × 2,2 см / 150 г |
Наземный блок: 45 см × 39 см × 17 см / 5 кг | |
Диапазон рабочих частот | 800 МГц/1,4 ГГц |
Пропускная способность канала | 5 МГц/10 МГц/20 МГц |
Режим модуляции | OFDM |
Выходная мощность | 33 дБм ± 1 дБ |
Чувствительность | ≤ -92 дБм |
Расстояние связи | M58: 80 км; M58Pro: 100 км |
Битрейт эфира | Макс. 30 Мбит/с |
Диапазон источника питания | 9–28 В постоянного тока (батарея 3–6 с) |
Энергопотребление | ≤ 10 Вт |
Последовательный порт | 1 * RS232 + 1 * TTL (воздушный блок); 2 * RS232 (наземный блок) |
SBUS | SBUS_OUT *1 (воздушный блок); SBUS_IN *1 (земляной блок) |
Сетевой порт | 1 * 4-контактный (воздушный блок), 4-контактный кабель |
1 * порт Ethernet RJ45 (заземляющий блок) | |
Разъем питания | 1 * 4-контактный (воздушный блок); 1 * XT60 (наземный блок) |
Тип антенны | Воздушный блок: клей-карандаш, 2,5 дБи |
Наземный блок: плоская антенна 16 дБи + антенна из стекловолокна 4 дБи | |
Рабочая температура | -40℃ до +70℃ |
Температура хранения | -40℃ до +85℃ |
Влажность | 5–95 %, без конденсации |
Основные характеристики:
- Передача на сверхдальние расстояния: Поддерживает расстояние передачи до 80 км (M58) и 100 км (M58Pro).
- Богатый интерфейс: Предоставляет несколько интерфейсов для различных потребностей приложений.
- Два режима работы: Предлагает гибкие режимы работы для различных сценариев использования.
- Одновременная передача: Возможность одновременной передачи видео и данных.
- Встроенная антенна: Включает антенны с высоким коэффициентом усиления для повышения стабильности передачи и увеличения дальности действия.
- Открытый SDK: Поддерживает открытый SDK для легкой настройки и интеграции.
Приложения:
- Инспекция линий электропередач: Эффективно передает HD-видео и данные для мониторинга энергообъектов в реальном времени.
- Наблюдение за безопасностью: Обеспечивает бесперебойное покрытие больших территорий с передачей на большие расстояния.
- Мониторинг сельского и лесного хозяйства: Быстро передает высокоточные данные дистанционного зондирования, поддерживая точное управление сельским и лесным хозяйством.

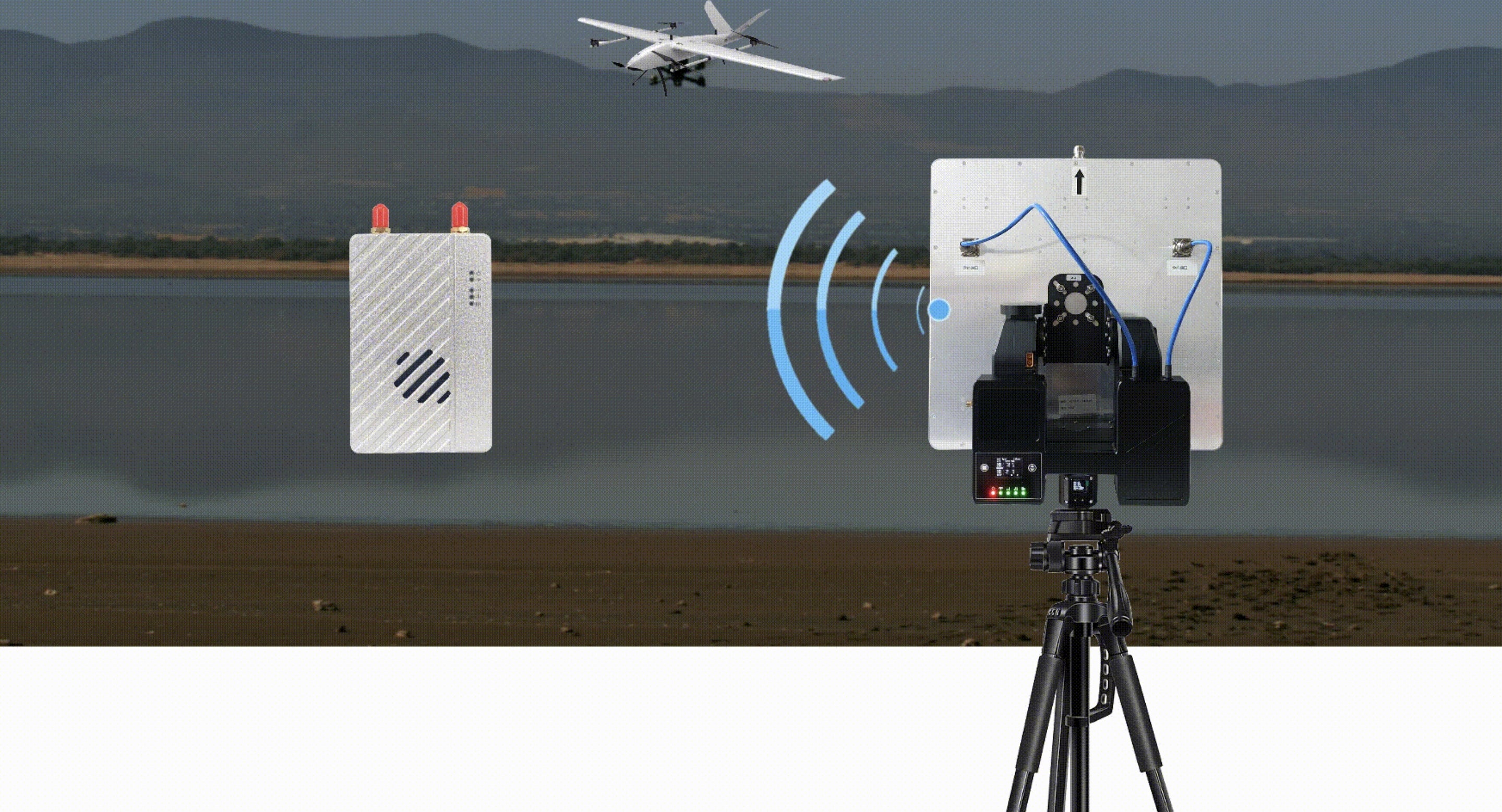

- Мониторинг окружающей среды: Передача данных в реальном времени для удаленного мониторинга и анализа.
Maestro M58/M58Pro представляет собой интегрированное эффективное решение для пользователей промышленных дронов, повышающее производительность дронов в различных сложных средах благодаря передовым технологиям и универсальным функциям.
Maestro M58/M58 Pro может одновременно передавать видео, данные и управляющую информацию. С высокой степенью интеграции, стабильной производительностью и высокими характеристиками надежности. M58 Pro использует конструкцию первичных и вторичных двойных резервных каналов. Пользователи могут устанавливать первичные и вторичные ссылки с помощью частных команд управления, таких как тишина одним щелчком мыши и прерывистая связь.
Maestro M58/M58 pro включает в себя полностью автоматическую систему слежения за поворотом и наклоном, которая может отслеживать направление и положение БПЛА в режиме реального времени. Путем анализа данных протокола Mavlink, возвращаемых системой управления полетом, а затем извлечения информации о долготе, широте и высоте БПЛА для управления движением двигателя двухосной поворотно-наклонной головки. Который сможет точно отследить и быстро «выровнять». Направленная антенна с высоким коэффициентом усиления на земле может улучшить способность приема беспроводных сигналов и сделать расстояние передачи более стабильным.
M58/M58 pro использует передовую радиочастотную технологию, надежную защиту от помех и функцию автоматического шифрования, которая может обеспечить безопасность беспроводной передачи видео и данных на большие расстояния. Дальность передачи составляет 48,5 км/49 км, что позволяет использовать БПЛА на сверхдальних расстояниях для проверки, съемки, патрулирования и т. д.
Многофункциональные модули, интегрированные в систему БПЛА, подчеркивающие их роль и возможности. Эти модули включают в себя:
- Модуль расширения диапазона пересылки SBUS: Расширяет диапазон сигналов SBUS, позволяя дистанционно управлять БПЛА или устанавливать их на большие расстояния.
- Двухосевая автоматическая головка слежения: Обеспечивает автоматическое отслеживание и точное выравнивание БПЛА или установки.
- Модуль анализа протокола управления полетом: Анализирует и интерпретирует протоколы управления полетом для улучшения управления БПЛА.
- Двухдиапазонный модуль распределения данных Wi-Fi: Распространяет данные по двухдиапазонным сетям Wi-Fi для надежной связи.
- Плоская антенна с высоким коэффициентом усиления: Увеличивает мощность и стабильность сигнала для связи на большие расстояния.
- Модуль высокоточного GPS-позиционирования: Обеспечивает точное GPS-позиционирование и выравнивание БПЛА, обеспечивая точность операций.
Эти модули в совокупности расширяют возможности системы БПЛА с точки зрения управления, слежения, передачи данных и позиционирования, что делает ее подходящей для различных промышленных применений.
Функции системы Maestro M58/M58Pro:
Система Maestro M58/M58Pro объединяет несколько усовершенствованных модулей для повышения производительности БПЛА. Ключевые особенности:
- Модуль расширения диапазона пересылки SBUS: Увеличивает дальность действия сигналов SBUS, обеспечивая эффективное дистанционное управление БПЛА или установками на больших расстояниях.
- Двухосевая автоматическая головка слежения: Обеспечивает точное автоматическое отслеживание и выравнивание с БПЛА для достижения оптимальной производительности.
- Модуль анализа протокола управления полетом: Анализирует и интерпретирует протоколы управления полетом для обеспечения точного и эффективного управления БПЛА.
- Двухдиапазонный модуль распределения данных Wi-Fi: Обеспечивает надежное и надежное распространение данных по сетям Wi-Fi, обеспечивая бесперебойную связь.
- Плоская антенна с высоким коэффициентом усиления: Увеличивает мощность и стабильность сигнала для увеличения дальности связи.
- Модуль высокоточного GPS-позиционирования: Обеспечивает точное GPS-позиционирование для точного выравнивания и операций.

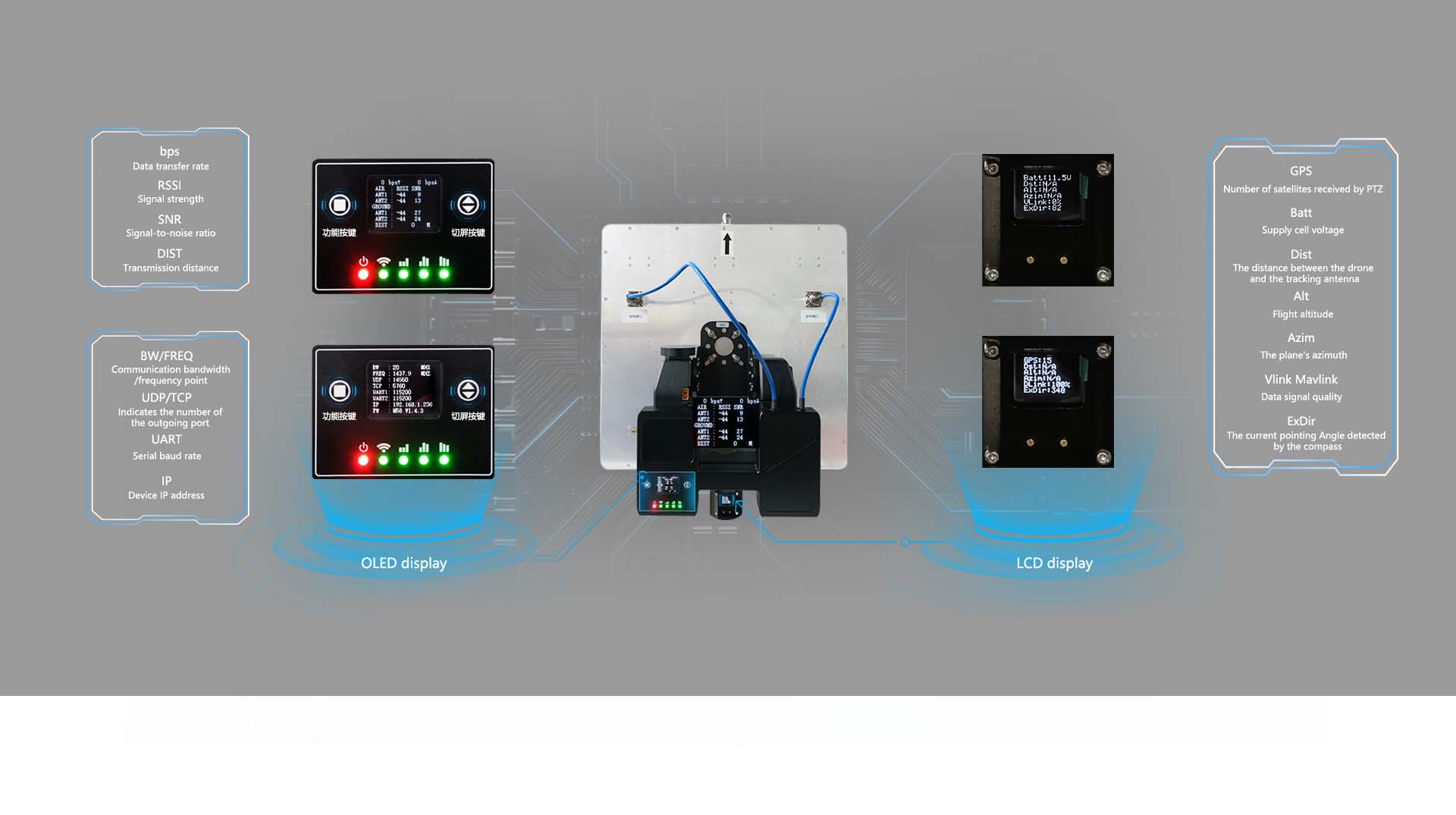

Характеристики дисплея:
-
OLED-дисплей:
- Скорость передачи данных (бит/с)
- Уровень сигнала (RSSI)
- Отношение сигнал/шум (SNR)
- Дальность передачи (DIST)
- Точка полосы пропускания/частоты связи (BW/FREQ)
- Количество исходящих портов (UDP/TCP)
- Скорость последовательной передачи данных (UART)
- IP-адрес устройства (IP)
-
ЖК-дисплей:
- Количество спутников, полученных PTZ (GPS)
- Напряжение элемента питания (бат)
- Расстояние между дроном и антенной слежения (Dist)
- Высота полета (Alt)
- Азимут самолета (Azim)
- Качество сигнала данных (Vlink Mavlink)
- Текущий угол наведения, определенный компасом (ExDir)
Эти функции обеспечивают комплексный мониторинг в реальном времени, точное управление и улучшенную связь, что делает Maestro M58/M58Pro оптимальным решением для различных применений промышленных БПЛА.
Земля с OLED-экраном может отображать данные полета в режиме реального времени, такие как скорость передачи, уровень сигнала, расстояние полета или другие параметры. Поворотно-наклонный ЖК-экран отслеживания может помочь пользователям просматривать текущую информацию GPS, угол азимута, качество сигнала и т. д.
M58 Pro имеет два резервных канала связи: основной канал использует диапазон связи 1,4 ГГц (можно настроить 800 МГц и 2,4 ГГц), а резервный канал использует низкочастотный микроволновый диапазон. Пользователи могут выбрать фиксированную частоту и режим скачкообразной перестройки частоты для получения команд управления соединением через сетевой протокол. Протокол управления может быть интегрирован в программное обеспечение наземной станции. Благодаря работе интерфейса программного обеспечения для достижения радиомолчания, резервной радиосвязи и радиосвязи по времени, которые могут легко соответствовать специальным сценариям применения, таким как сложные радиопомехи и радиопротиводействия.

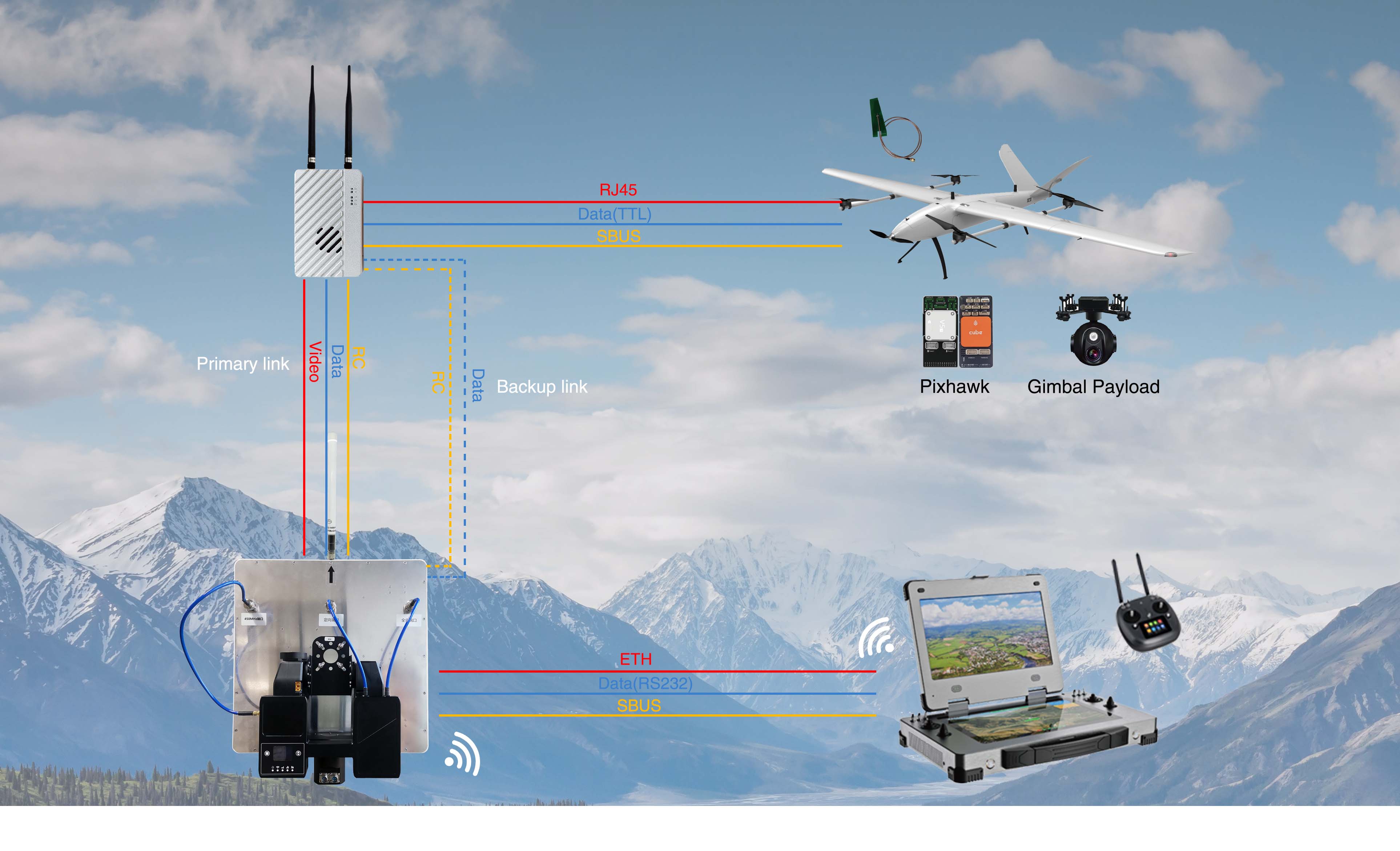

Логика подключения и применение Maestro M58/M58Pro
Система Maestro M58/M58Pro предназначена для эффективного управления и передачи различных потоков данных при работе БПЛА, обеспечивая надежную связь в режиме реального времени.
-
Основная ссылка:
- Передача видео: Передаёт видеоданные высокой четкости с БПЛА на наземную станцию.
- Передача данных: Переносит важную информацию, такую как данные управления полетом и телеметрии, через соединения RJ45 и TTL.
- Пульт дистанционного управления (RC): Облегчает управление в реальном времени движениями и операциями БПЛА с помощью сигналов дистанционного управления.
- SBUS: Передаёт дополнительные функции управления посредством сигналов SBUS.
-
Резервная ссылка:
- Передача данных: Предоставляет дополнительный путь для передачи данных, обеспечивая резервирование и повышая надежность системы.
- Дистанционное управление (RC): Действует как резервный путь для сигналов дистанционного управления, сохраняя управление в случае сбоя основного канала.
-
Наземная станция:
- Принимает видео, данные и сигналы RC по основным и резервным каналам связи.
- Оснащен OLED-дисплеем для мониторинга в реальном времени таких параметров, как уровень сигнала (RSSI), скорость передачи данных (бит/с) и расстояние передачи (DIST).
- Отображает данные управления полетом, GPS-позиционирование и дополнительную телеметрическую информацию через интегрированную систему.
-
Компоненты:
- Полетный контроллер Pixhawk: Управляет данными управления полетом и телеметрией, легко интегрируясь с системой M58/M58Pro.
- Полезная нагрузка подвеса: Обеспечивает стабильную и качественную передачу видео через управляемый подвес, установленный на БПЛА.
-
Модули связи:
- Модуль высокоточного GPS-позиционирования: Предоставляет точные данные GPS для точных операций БПЛА.
- Двухосевая автоматическая головка слежения: Обеспечивает, чтобы антенна наземной станции точно отслеживала движения БПЛА для оптимального приема сигнала.
- Плоская антенна с высоким коэффициентом усиления: Повышает мощность и стабильность сигнала для увеличения дальности связи.
Система Maestro M58/M58Pro демонстрирует свою способность удовлетворять сложные потребности связи при работе БПЛА, обеспечивая надежную передачу видео, данных и сигналов управления в реальном времени на большие расстояния, что делает ее подходящей для различных промышленных применений.
