12KW Tethered Drone Power System Översikt
TPS110M-12KW Ver. 2.0 Tethered Drone Power System är en toppmodern lösning konstruerad för att leverera kontinuerlig, pålitlig kraft för drönare med maximala startvikter på upp till 60 kg. Detta system är designat för långvariga operationer och stöder flyghöjder på upp till 300 m, med kabellängder tillgängliga i 110 m, 220 m och 330 m alternativ. Med en toppeffekt på 15 000 W och automatisk spänningshantering för tjuderkabeln säkerställer den smidig och säker drift under långa uppdrag. Systemets robusta IP54-klassade konstruktion, integrerade fiberoptiska kommunikation och breda inspänningsområde på 380Vac gör det lämpligt för både industriella och kommersiella UAV-applikationer i krävande miljöer. TPS110M-12KW Ver. 2.0 är inrymt i ett hållbart skal av aluminiumlegering för flyg och är lätt att transportera med valfria pall- och rullkomponenter.
12KW Tethered Power System för Drönarspecifikationer:
Komponent | Tekniska parametrar |
---|---|
Tethering Power Module | |
Ingångsspänning | 380Vac brett spektrumingång, trefas femtrådssystem 380Vac @ 50/60Hz |
Uteffekt | 12 000 W (klassad långsiktig), 15 000 W (topp ≤ 10 s) |
Längd för lagringskabel | 110m, 220m, 330m tillgängliga alternativ |
Indragningshastighet | 0-3m/s, justerbar |
Spelspänning in/ut | 0-20N, justerbar |
Gränssnitt | Aviation socket-ingång, valfri fiberoptisk FC-port, kommunikation Type-C-port, LP20-flygkontaktutgång |
Skyddsnivå | IP54 |
Storlek | 600 × 570 × 460 ± 0,5 mm (exklusive fotkuddar) |
Vikt | 54,0 ± 0,5 kg (exklusive tjuderkabel) |
Tjudkabel | |
Material | Lätt, högtemperaturbeständig flygtråd i legering med kompositisolering och höghållfast flygfiberfläta |
Kabellängd | 110m, 220m, 330m tillgängliga alternativ |
DC-motstånd | 2,3 ± 0,1 Ω (100m @ 20 ºC loop) |
Träckhållfasthet | ≥ 200 kg (tålig mot 1000+ indragningscykler) |
Isoleringshållfasthet | ≥ 3500Vdc (inget haveri under 1 minut) |
Ytterdiameter | 5,0 ± 0,2 mm |
Vikt | 29g ± 1g/m |
Luftmodul | |
Ingångsspänning | 580-810Vdc bredområdesingång |
Utgångsspänning | 50 ± 0.5Vdc, konstant stabil utgång |
Uteffekt | 12 000 W (klassad långsiktig), 15 000 W (topp ≤ 10 s) |
Skyddsfunktion | Överspänning, underspänning, överström, kortslutning och övertemperaturskydd |
Isolationsspänning | 3000V (Vin till Vout), 1 min utan fel |
Installationsmetod | Fastad med skruvar med reserverade monteringsöron |
Värmeavledning | Extern fläkt med forcerad luftkylning |
Gränssnitt | Ingång LP20 flygkontakt, utgång XT90 × 6 |
Skyddsnivå | IP54 |
Storlek | 302 × 200 × 68 ± 0,5 mm |
Vikt | 4200 ± 100g (exklusive externa kontakter) |
12KW Tethered Drone Power System Nyckelfunktioner:
-

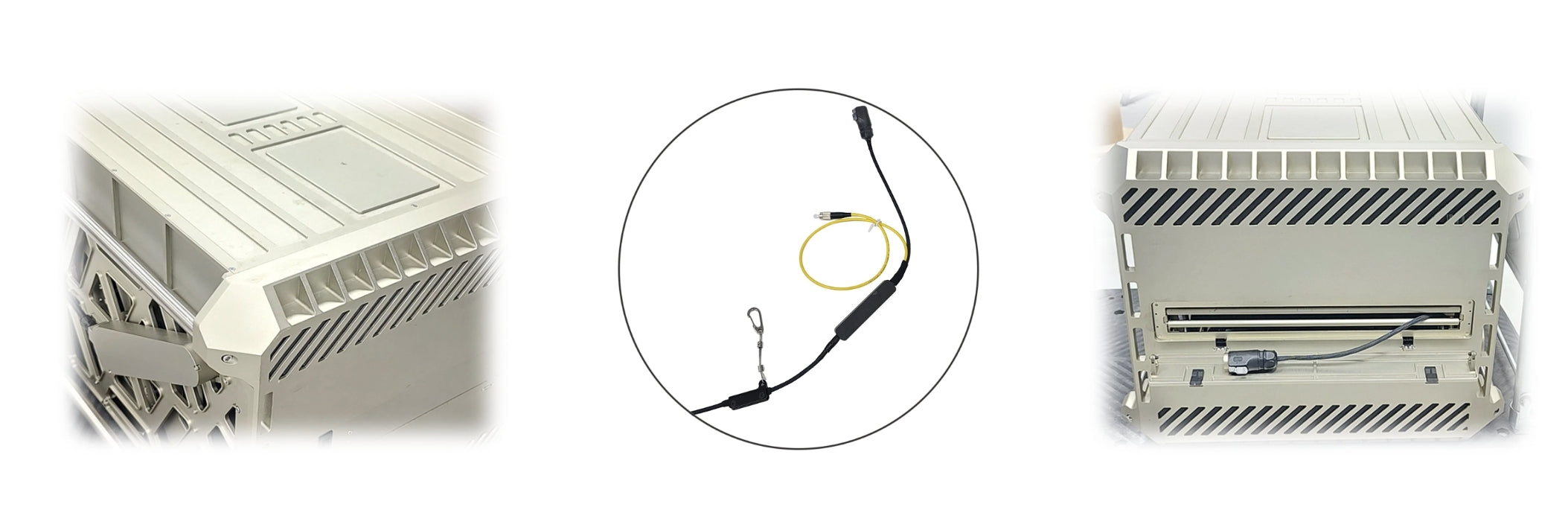

Automatisk vinsch- och tjuderhantering: Systemet justerar automatiskt kabelspänning och in-/utrullningshastigheter baserat på UAV-höjd, vilket säkerställer smidig drift. Den tillåter också manuell indragning i händelse av strömavbrott, vilket ger ett extra lager av säkerhet under kritiska uppdrag.
-
Hög effekt för utökade uppdrag: TPS110M-12KW Ver. 2.0 levererar en stabil uteffekt på 12 000 W med toppar på upp till 15 000 W, vilket stöder kontinuerliga flygningar på upp till 48 timmar. Detta gör den idealisk för långvariga operationer som övervakning, inspektioner och kommunikationer.
-
Tålig och bärbar design: Systemet är inrymt i ett skal av aluminiumlegering för flyg, och är lätt men ändå robust och erbjuder IP54-klassat skydd mot tuffa miljöer. Valfria pall- och rullkomponenter gör transport och installation snabb och enkel.
-
Integrerad fiberoptisk kommunikation: Tjudkabeln kan valfritt utrustas med fiberoptisk enkellägeskommunikation, vilket möjliggör höghastighetsdataöverföring och fjärrkontrollfunktionalitet, avgörande för industri- och säkerhetsapplikationer.
-
Omfattande säkerhetsfunktioner: Systemet inkluderar omfattande skyddsåtgärder, såsom ingående överspänning, underspänning, överström, kortslutning och överhettning. Pekskärmsgränssnittet ger dataövervakning i realtid och larmvarningar för omedelbar respons.
-
Anpassningsbara skärm- och kontrollinställningar: Operatörer kan enkelt justera spänning, rullehastighet, utspänning och andra nyckelparametrar med hjälp av 4,0-tums pekskärmsgränssnitt, som stöder både engelska och kinesiska språk.
-

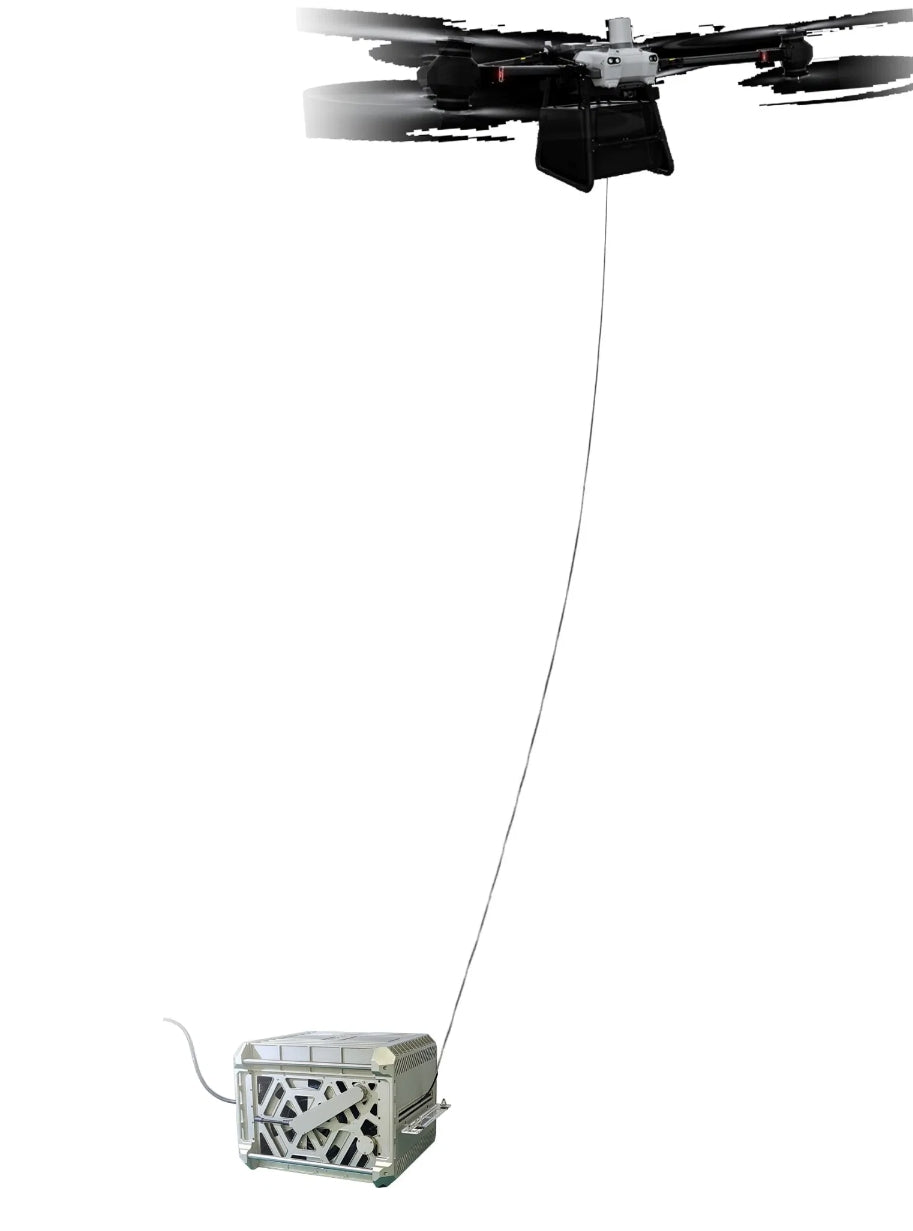

Mångsidiga applikationer: TPS110M-12KW Ver. 2.0 är kompatibel med ett brett utbud av UAV:er med startvikter mellan 40-60 kg, vilket gör den lämplig för olika uppdragsprofiler, från höghöjdskommunikation till nödsituationer.
Applikationer:
- Höghöjdsreläkommunikation
- Nödhjälp och katastrofhjälp
- Sjö- och kustpatrullövervakning
- Industri- och infrastrukturinspektioner
- Långvarig övervakning och säkerhetsoperationer
- Brandbekämpning och övervakning av höghus
Produktsammanfattning:
TPS110M-12KW Ver. 2.0 Tethered Drone Power System är konstruerat för UAV-operatörer som kräver pålitlig kraft med hög kapacitet i utmanande miljöer. Dess automatiserade vinsch, integrerade kommunikationsmöjligheter och omfattande säkerhetsfunktioner gör den till ett idealiskt val för industriella, kommersiella och säkerhetsapplikationer.Oavsett om det gäller långvarig övervakning, nödsituationer eller komplexa inspektioner av infrastruktur, ger detta system den kraft, flexibilitet och kontroll som krävs för att utföra krävande uppdrag effektivt och säkert.

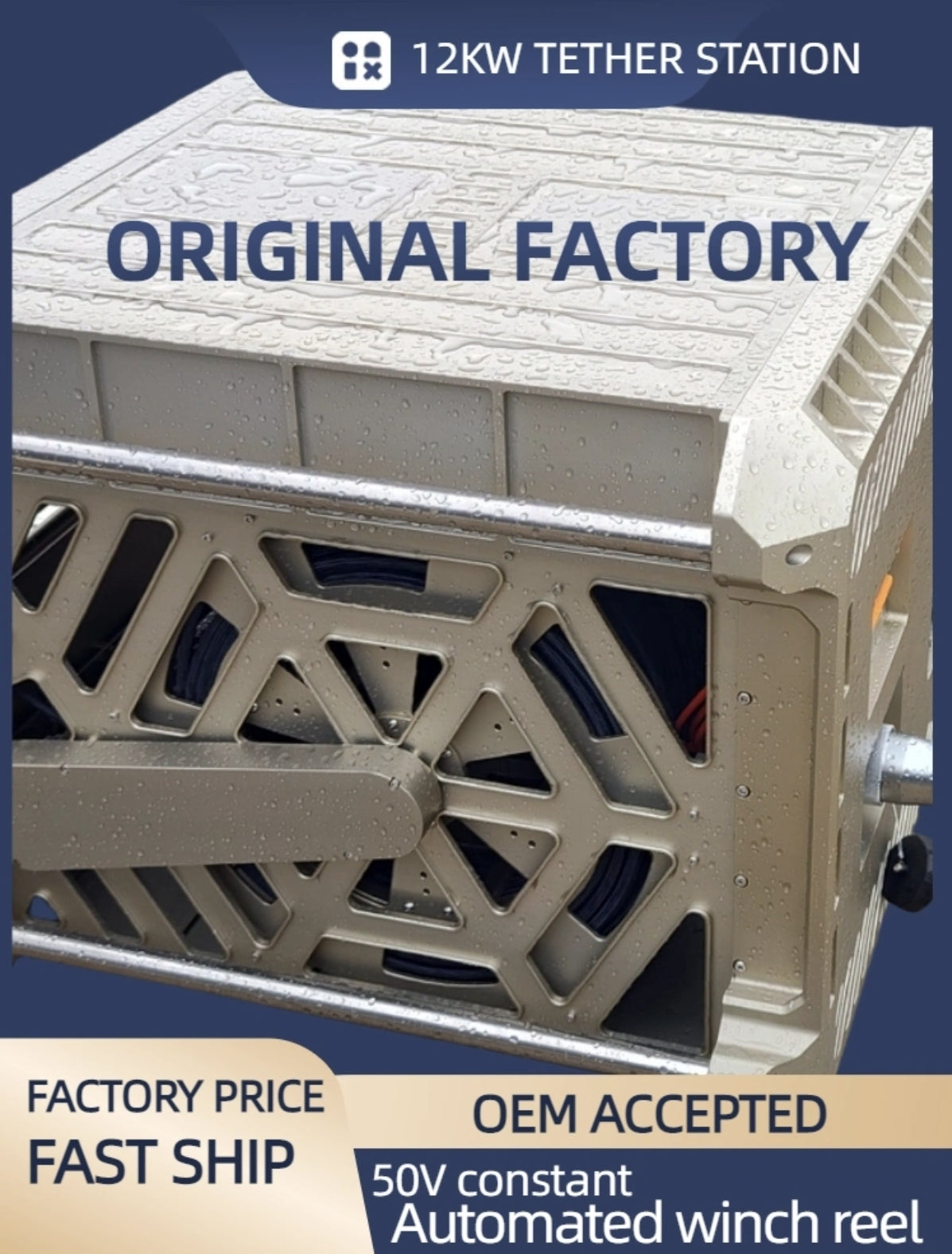

Original fabrikspris tillgängligt; OEM accepterat; snabb leverans för detta 12KW tjudrade drönarkraftsystem med automatiserad vinsch och 110-330 m kabel, med en S0V konstant vinschrulle.
Utrustad för uppgifter på hög höjd som brandsläckning, byggnadsövervakning och sjöpatrullövervakning med pålitligt tjudrat drönarkraftsystem.
