18KW Tethered Power System för drönare Översikt
TPS220M-18KW Ver. 2.0 Tethered Power System är en högpresterande lösning designad för utökade flygoperationer av VTOL och flerrotordrönare med en maximal startvikt (MTOW) på 60-90 kg. Med en toppeffekt som når 22 000 W, är detta system byggt för att stödja långvariga uppdrag i utmanande miljöer och erbjuder kontinuerlig flygning i över 48 timmar. Systemet har en anpassningsbar tjuderkabellängd på antingen 220m eller 330m och integrerar avancerad fiberoptisk kommunikation för höghastighetsdataöverföring. Dess automatiserade vinschrulle synkroniseras med drönarens start och landning, medan robusta säkerhetsåtgärder säkerställer tillförlitlig prestanda under krävande förhållanden. Systemets kompakta design, inrymt i ett hållbart IP54-klassat fodral, möjliggör enkel transport och snabb implementering, vilket gör det idealiskt för industri-, övervaknings- och nödsituationer.
18KW Tethered Power System för drönare Specifikationer:
Komponent | Tekniska parametrar |
---|---|

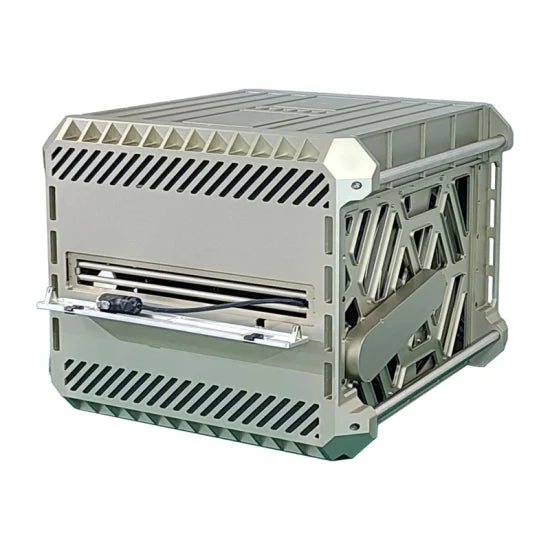

Tethering Power Module | |
Ingångsspänning | 380Vac, trefas femtrådssystem, 50Hz |
Uteffekt | 18 000 W (klassad långsiktig), 22 000 W (topp ≤ 10 s) |
Längd för lagringskabel | 220m, 330m valfritt |
Indragningshastighet | 0-3m/s, justerbar |
In-/utspänning för rullar | 0-20N, justerbar |
Gränssnitt | Aviation socket-ingång, valfri fiberoptisk FC/LC-port, kommunikation Type-C-port, LP20-flygkontaktutgång |
Skyddsnivå | IP54 |
Storlek | 600 × 570 × 460 ± 0,5 mm (exklusive fotkuddar) |
Vikt | 54,0 ± 0,5 kg (exklusive tjuderkabel) |
Tjudkabel | |
Material | Lätt, högtemperaturbeständig flygtråd i legering med kompositisolering och höghållfast flygfiberfläta |
Kabellängd | 220m, 330m valfritt |
DC-motstånd | 1,6 ± 0,1 Ω (100m @ 20 ºC loop) |
Träckhållfasthet | ≥ 300 kg (tålig mot 1000+ indragningscykler) |
Isoleringshållfasthet | ≥ 3500Vdc (inget haveri under 1 minut) |
Ytterdiameter | 6,3 ± 0,2 mm |
Vikt | 44 ± 0,5 g/m |
Luftmodul | |
Ingångsspänning | 580-810Vdc bredområdesingång |
Utgångsspänning | 50 ± 0,5 Vdc eller 58 ± 0.5Vdc, konstant spänningsutgång |
Uteffekt | 18 000 W (klassad långsiktig), 22 000 W (topp ≤ 10 s) |
Skyddsfunktion | Överspänning, underspänning, överström, kortslutning och övertemperaturskydd |
Isolationsspänning | 3000V (Vin till Vout), 1 min utan fel |
Installationsmetod | Fixas med skruvar med hjälp av reserverade installationshål |
Värmeavledning | Inbyggd fläkt med forcerad luftkylning |
Gränssnitt | Input LP20 flygkontakt, utgång EC8-kontakt × 4 |
Skyddsnivå | IP54 |
Storlek | 400 × 304 × 69 ± 0,5 mm |
Vikt | 8,0 kg ± 200 g (exklusive externa kontakter) |
18KW Tethered Drone Power System Nyckelfunktioner:
-
Obegränsad flygtid med hög effekt: TPS220M-18KW Ver. 2.0 ger kontinuerlig kraft för utökade UAV-operationer, levererar upp till 22 000 W toppeffekt, stödjer uppdrag som kräver långvariga flygningar, såsom övervakning, inspektioner och nödsituationer.
-
Automatisk vinschrulle för problemfri drift: Systemets automatiserade vinschrulle synkroniseras med drönarens start och landning, justerar kabelspänning och in-/utrullningshastigheter automatiskt. I händelse av ett strömavbrott aktiveras reservbatteriet för att säkerställa smidig kabelindragning.
-
Anpassningsbar tjuvkabel med fiberoptisk kommunikation: Tillgänglig i längder på 220 m och 330 m, har tjuderkabeln en valfri optoelektronisk kompositdesign med tätt packad enmodig fiberoptisk kommunikation, vilket möjliggör sömlös dataöverföring under drift .
-
Robusta säkerhets- och skyddsfunktioner: Kraftsystemet är utrustat med omfattande säkerhetsåtgärder, inklusive överspännings-, underspännings-, överström-, kortslutnings- och överhettningsskydd. Systemet är IP54-klassat, vilket säkerställer tillförlitlig drift i tuffa miljöer.
-
Realtidsövervakning och kontroll av data: Den integrerade pekskärmen visar viktiga driftsdata, inklusive utspänning, ström, effekt, kabellängd och felposter. Gränssnittet tillåter operatörer att justera inställningar som t.ex. haspelspänning, utspänning och kommunikationsprotokoll, vilket stöder både engelska och kinesiska.
-
Bärbar och hållbar design: Inrymt i en kompakt och robust trälåda, är systemet lätt att transportera med valfria pallkomponenter och dragstångsrullar. Trots sin höga effektkapacitet förblir systemet lätt och mobilt, vilket gör det idealiskt för fältdrift.
-
Kompatibel med VTOL och Multi-Rotor Drones: Designad för att stödja drönare med startvikter mellan 60-90 kg, TPS220M-18KW Ver. 2.0 är kompatibel med ett brett utbud av UAV-modeller, vilket utökar omfattningen av industritillämpningar.
Applikationer:
- Långvarig övervakning och säkerhetsverksamhet
- Höghöjdskommunikationsrelä
- Industri- och infrastrukturinspektioner
- Nödhjälp och katastrofhjälp
- Bevakning av kust- och sjöpatruller
- Nattarbete med högintensiv belysning
Produktsammanfattning:
TPS220M-18KW Ver. 2.0 Tethered Power System är en mycket anpassningsbar lösning skräddarsydd för operatörer som kräver obegränsade flygtider och robust kraftleverans.Dess avancerade automatisering, omfattande säkerhetsfunktioner och integrerade kommunikationsalternativ gör den idealisk för industriella, kommersiella och nödtillämpningar. Oavsett om det gäller långvarig övervakning, komplexa inspektioner eller kommunikation på hög höjd erbjuder detta system kraften och tillförlitligheten som krävs för att utföra krävande uppdrag med lätthet.
