6000W Tethered Drone Power System Översikt:
TPS160M-6000W Portable Tethered Drone Power System är en mångsidig och kompakt lösning designad för UAV:er som kräver långvarig drift. Med en vikt på endast 25 kg och inrymt i ett skal av aluminiumlegering för flyg, erbjuder detta system en robust effekt på 6000W med toppeffekt som når 8000W, vilket gör det idealiskt för längre uppdrag upp till 48 timmar. Tjudkabeln, 160 m lång med en draghållfasthet på över 200 kg, ger pålitlig kraft på höjder mellan 100-150 m. Systemet arbetar på ett brett inspänningsområde på 176-264Vac och levererar en stabil utspänning på 600-810Vdc, vilket säkerställer kompatibilitet med olika industriella och kommersiella drönare. Dess helautomatiska kabelhanteringssystem och omfattande skyddsfunktioner gör TPS160M-6000W till ett pålitligt val för drift i krävande miljöer.

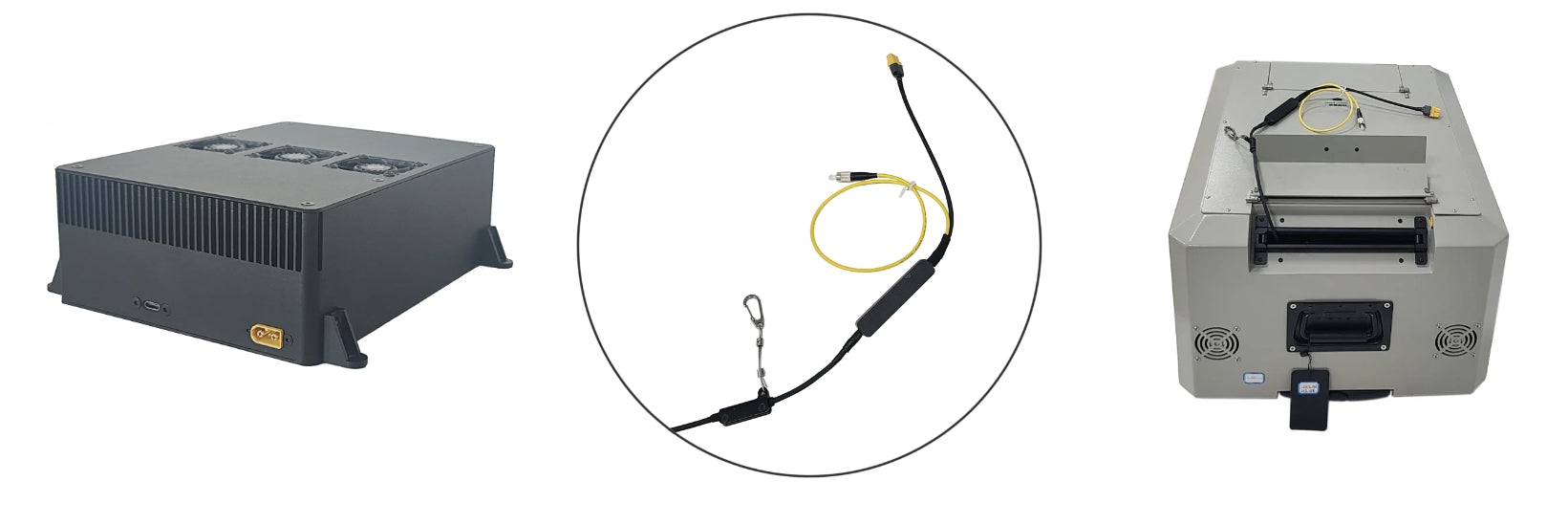

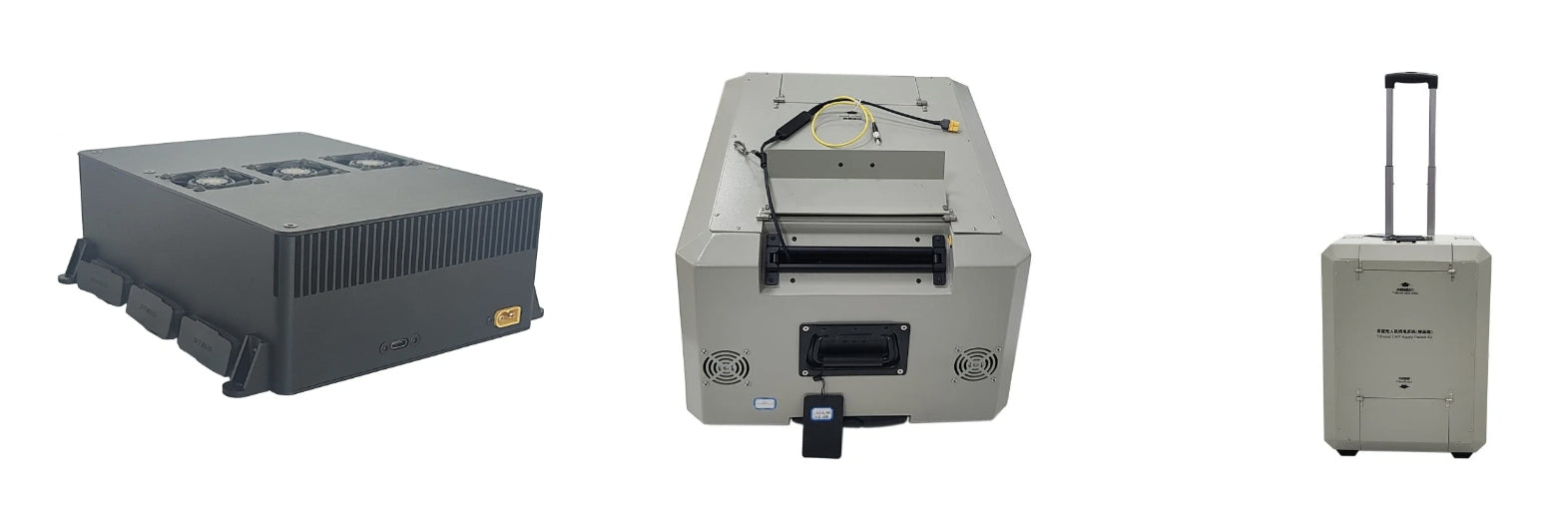

6000W Tethered Power System för drönare:
Komponent | Tekniska parametrar |
---|---|
Tethering Power Module | |
Ingångsspänning | 176-264Vac brett spektrumingång, enfas 220Vac@45-65Hz |
Utgångsspänning | 600-810Vdc justerbar (fabriksinställning: 800Vdc) |
Uteffekt | 6000W (klassad långsiktig), 8000W (topp ≤ 10s) |
Längd för lagringskabel | Standard 160m, tillval upp till 220m |
Indragningshastighet | 0-2m/s, justerbar |
In-/utspänning på rullen | 0-15N, justerbar |
Gränssnitt | Aviation socket ingång, fiberoptisk FC-port (tillval), typ-C kommunikationsport, kabelutgång XT60-kontakt |
Skyddsnivå | IPx4 |
Storlek | 475 × 375 × 260 ± 0,5 mm (exklusive fotkuddar) |
Vikt | 22 ± 0,5 kg (inklusive 160 m tjuderkabel) |
Anslutningskabel | |
Material | Försilverpläterad lätt högtemperaturbeständig flygtråd, kompositfluoroplastisk isolering, höghållfast flygfiberfläta |
Kabellängd | 160 ± 2m (anpassade längder tillgängliga) |
Aktuellt | 7-10A |
DC-motstånd | 4,6 ± 0,1 Ω (100m @ 20ºC loop) |
Träckhållfasthet | ≥ 200 kg (tålig mot 1000+ indragningscykler) |
Isoleringshållfasthet | ≥ 3000Vdc (inget haveri under 1 minut) |
Ytterdiameter | 3,5 ± 0,2 mm |
Vikt | 2,1 ± 0,1 kg/100 m |
Luftmodul | |
Ingångsspänning | 600-830Vdc bredområdesingång |
Utgångsspänning | 50 ± 0.5Vdc, konstant stabil utgång |
Uteffekt | 6000W (klassad långsiktig), 8000W (topp ≤ 10s) |
Skyddsfunktion | Överspänning, underspänning, överström, kortslutning och övertemperaturskydd |
Kommunikationsfunktion | CAN-kommunikation rapporterar spänning, ström, temperatur och driftstatus |
Isolationsspänning | 3000V (Vin till Vout), 1 min utan fel |
Installationsmetod | Fast med skruvar med reserverade monteringsöron |
Värmeavledning | Extern fläkt aktiv kyla med reserverad luftkanal |
Gränssnitt | Ingång XT60, utgång XT90 × 3 |
Skyddsnivå | IP54 |
Storlek | 200 × 150 × 68 ± 0,5 mm |
Vikt | 2300 ± 50 g (exklusive externa kontakter) |
6000W Tethered Power System nyckelfunktioner:
-

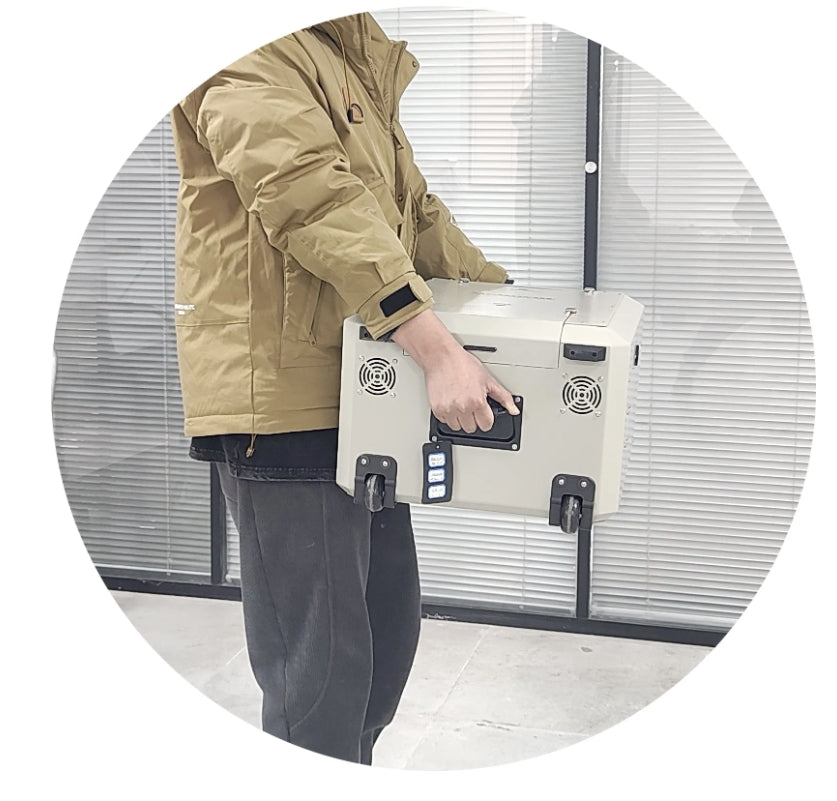

Bärbar och lätt design: TPS160M-6000W-systemet är mycket bärbart, väger endast 25 kg och är inrymt i ett skal av aluminiumlegering för flyg. Den är lätt att bära, distribuera och ställa in för snabba fältoperationer.
-
Förlängd flygtid och hög effekt: Med en nominell långtidseffekt på 6000W och en toppeffekt på 8000W, kan systemet stödja kontinuerlig drift i upp till 48 timmar, vilket gör det lämpligt för långa -uthållighetsuppdrag.
-
Automatisk kabelhantering: Det helautomatiska haspelsystemet följer UAV:s start och landning och justerar automatiskt indragnings- och frigöringsspänningen. Systemet stöder även manuell indragning vid strömavbrott.
-
Omfattande skydds- och kommunikationsfunktioner: Systemet är utrustat med överspännings-, underspännings-, överströms-, kortslutnings- och övertemperaturskydd, vilket säkerställer säker drift. Den har även CAN-kommunikation för realtidsövervakning och datarapportering.
-

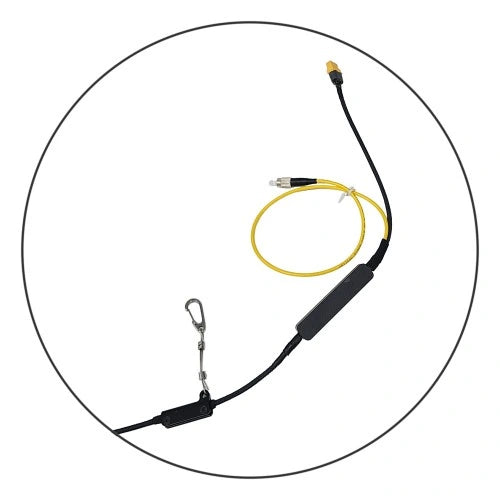

Tålig tjuderkabel med hög draghållfasthet: Den 160 m långa tjuderkabeln är förstärkt med flygfiber av hög draghållfasthet, vilket ger en draghållfasthet på över 200 kg, vilket gör den motståndskraftig i krävande förhållanden. Tillval fiberoptisk kommunikation är också tillgänglig.
-
Anpassningsbara skärm- och kontrollinställningar: Den 4,0-tums pekskärmen låter förare ställa in och justera tråduppsamlingshastighet, spänning, säkerhetsparametrar och mer. Skärmen stöder både engelska och kinesiska för mångsidig användning.
-
Pålitlig prestanda under utmanande förhållanden: Systemet är designat för att fungera inom ett brett omgivningstemperaturområde på -20ºC till 45ºC, och är byggt för tillförlitlighet i extrema miljöer, vilket gör det lämpligt för industriella, nöd- och kommersiella miljöer applikationer.
Applikationer:
- Industriinspektioner och infrastrukturövervakning
- Nödhjälp och katastrofhjälp
- Långvarig övervakning och gränsbevakning
- Jordbruksstöd och precisionssprutning
- Kommunikationsrelä och signalförstärkning
- Flygfoto och filmning
- Nattarbete med högintensiv belysning
Produktsammanfattning:
TPS160M-6000W Portable Tethered Drone Power System är en heltäckande lösning för UAV-operatörer som kräver långvariga flygningar och pålitlig kraft i krävande miljöer.Dess kompakta design, automatiserade funktioner och omfattande säkerhetsåtgärder gör den till ett idealiskt val för olika uppdragsscenarier. Oavsett om det gäller industriella inspektioner, nödsituationer eller utökad övervakning, ger detta system konsekvent prestanda och anpassningsförmåga.

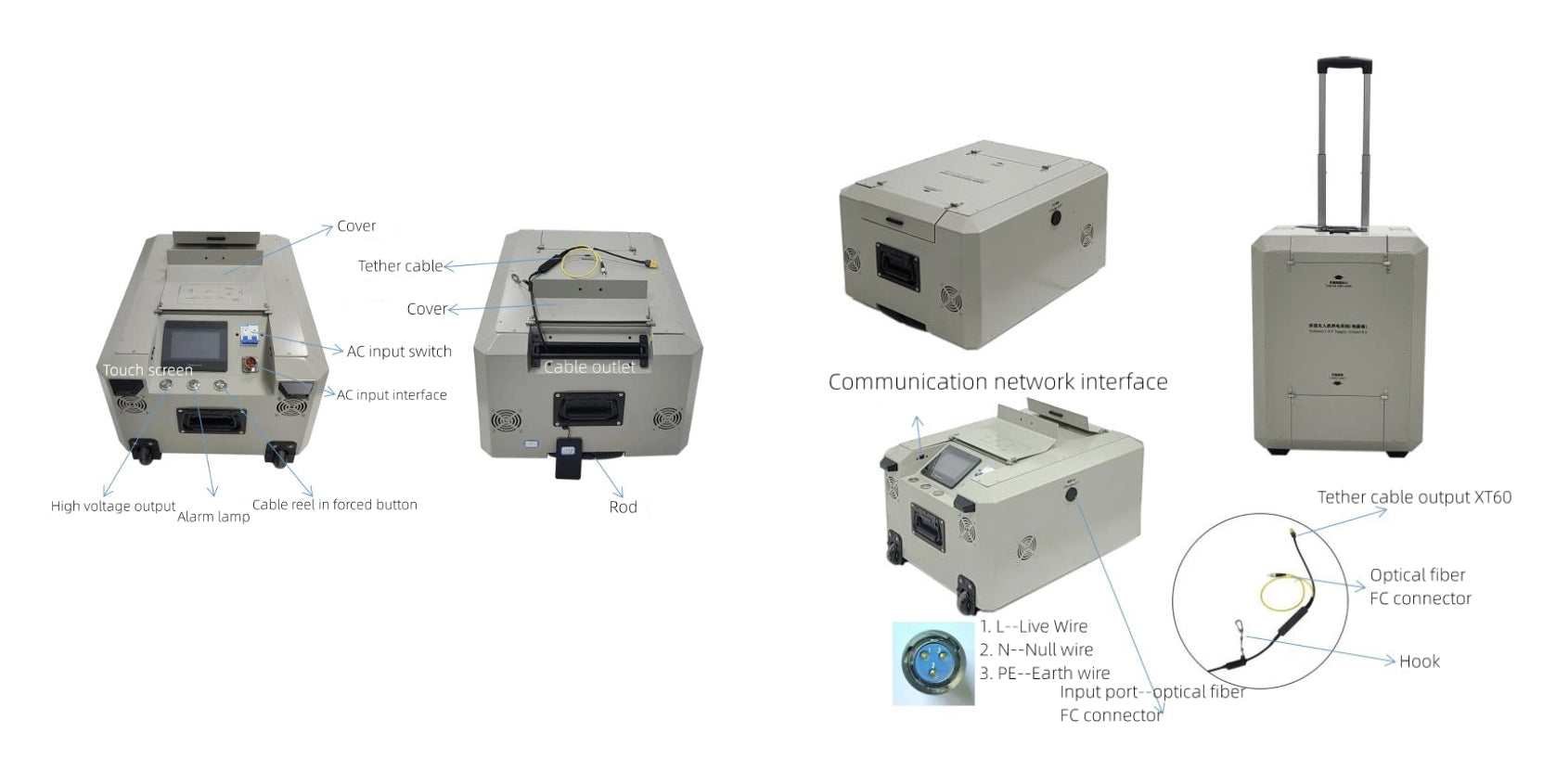

Denna produkt består av ett tjudrat drönarkraftsystem och har en 160 m kabel, AC-ingångsbrytare, pekskärmsuttag, kommunikationsnätverksgränssnitt och en forcerad upprullningsknapp för högspänningsutgångskabeln. Den innehåller också en kabelutgång med XT6O-larmlampa, FC-kontakt för optisk fiber, strömförande ledning (I), nollledning (2) och jordledning (PE) för säker drift.
