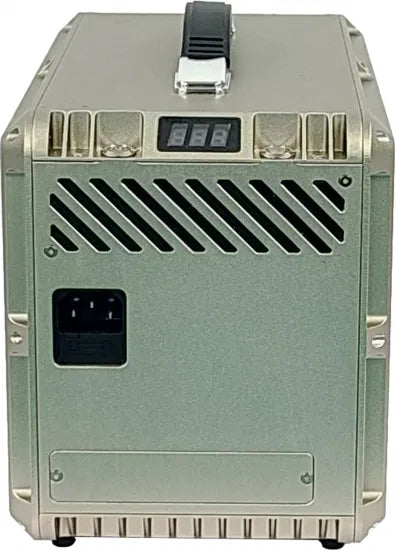

TPS55M-M3 600W tjudrat kraftverk Översikt:
Den TPS55M-M3 tjudrade kraftstationen ger kontinuerlig ström till UAV, vilket säkerställer stabil drift under långa uppdrag. Väger bara 5,0 kg med den 55 meter långa tjudra kabeln, denna kraftstation är kompakt och mycket bärbar, designad för sömlös integration med drönare utan att kräva strukturella ändringar. Med ett brett inspänningsområde på 176-264Vac, levererar systemet en justerbar uteffekt på 300-420Vdc, och erbjuder långsiktig märkeffekt på 800W och toppeffekt vid 1000W i 30 sekunder. Den inbyggda modulen ger en stabil 17,2 Vdc-utgång med omfattande säkerhetsfunktioner, inklusive överspännings-, underspännings- och överströmsskydd. Den är byggd för att tåla tuffa miljöer och fungerar tillförlitligt mellan -20 och 45ºC och uppfyller IPx4-skyddsstandarder, vilket gör den idealisk för nödövervakning, katastrofinsatser och övervakningsoperationer.
TPS55M-M3 600 W Tethered Power System Nyckelfunktioner:
- Kompakt och bärbar design: Kraftstationen, inklusive 55-meters kabeln, väger endast 5,0 kg. Kabeldiametern på 2,0 mm och den lätta designen möjliggör enkel transport och snabb användning i olika uppdragsscenarier.
- Sömlös UAV-integration: Den tjudrade kraftstationen kan anslutas till de flesta UAV:er utan några modifieringar, vilket möjliggör snabba övergångar mellan tjudrade och batterilägen. Denna flexibilitet stöder ett brett spektrum av operativa behov.
- Stabil och justerbar strömutgång: Jordströmsmodulen erbjuder ett brett inspänningsområde (176-264Vac) och justerbar utgång (300-420Vdc), med en fabriksinställd standard på 400Vdc. Den ger konsekvent kraftleverans med 800W för långvarig användning och toppar på 1000W för krävande uppgifter.
- Höghållbarhet Tether-kabel: Tether-kabeln är gjord av silverpläterad, högtemperaturbeständig flygtråd med ett sammansatt isoleringsskikt och förstärkt av dragfiber med hög modul. Den klarar en draghållfasthet på över 50 kg och förblir effektiv genom över 500 in-/utrullningscykler. Isoleringshållfastheten är klassad över 3000Vdc, vilket garanterar säkerhet och hållbarhet.

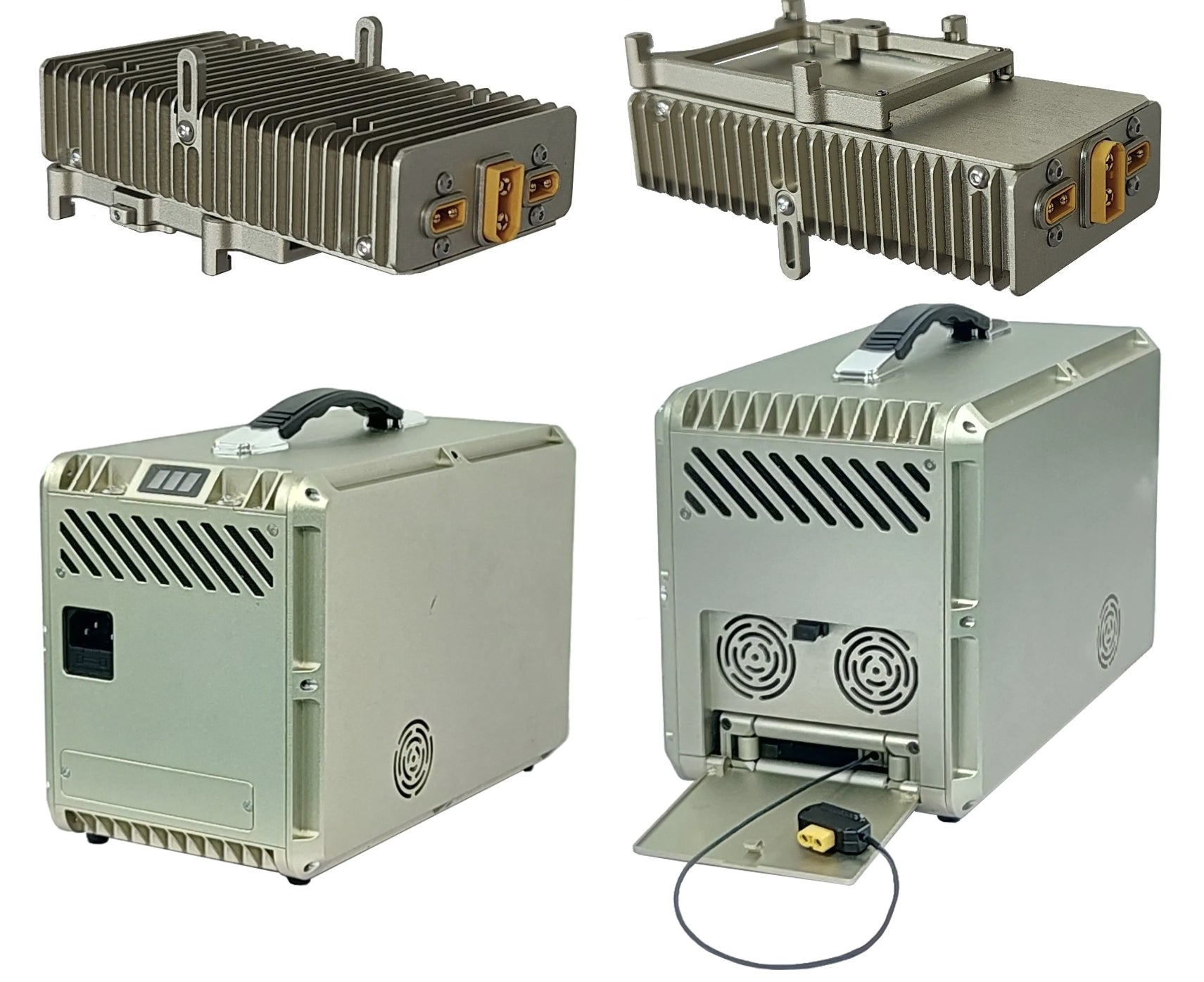

- Avancerade säkerhets- och skyddsfunktioner: Den inbyggda kraftmodulen är utrustad med flernivåskydd mot överspänning, underspänning, överström, kortslutning och övertemperaturhändelser, vilket säkerställer tillförlitlig prestanda under olika förhållanden.
- Användarvänlig drift: Systemet har en knappmanövrerad kabelrulle och enkelt kontrollgränssnitt, inklusive högspännings- och startknappar, samt larmindikatorer, vilket möjliggör enkel installation och drift i fält .

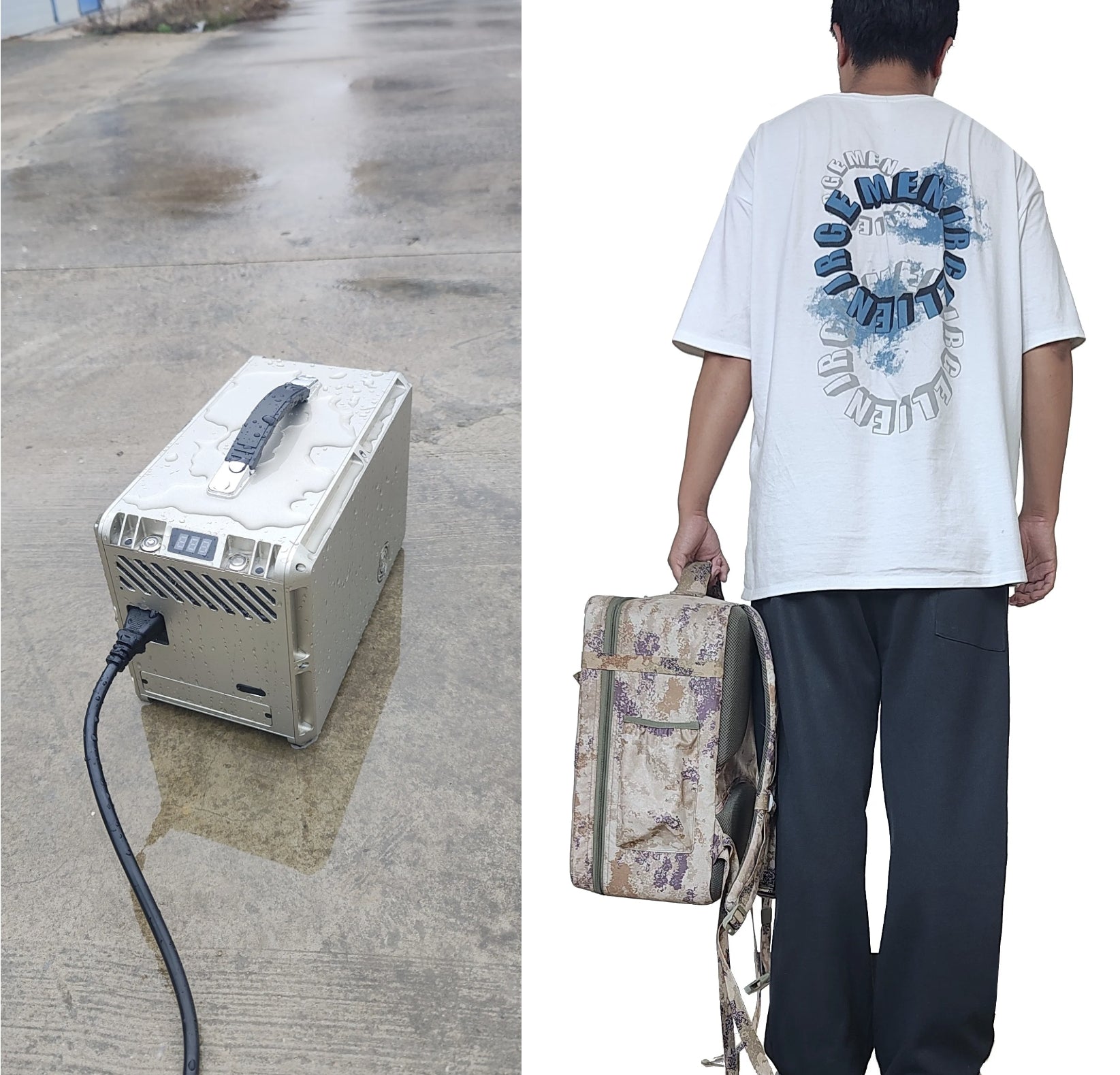

- Bred miljökompatibilitet: Det här systemet fungerar inom ett temperaturområde på -20 till 45ºC och är designat med en IPx4-skyddsnivå, vilket klarar tuffa väderförhållanden och krävande miljöer. Den kan förvaras vid temperaturer så låga som -40ºC och upp till 65ºC utan att påverka prestandan.
TPS55M-M3 Tethered Power Station Specifikationer:
Artiklar | Tekniska parametrar | Modell TPS33M-M3 | Modell TPS55M-M3 |
---|---|---|---|
Kabellängd | 33M | 55M | |
Driftstemperatur | -20~45 ºC (fungerar) | -40~65 ºC (lagring) | |
Fuktighet | 10-80 % RH (fungerar) | 5-90 % RH (lagring) | |
Höjd | ≤ 3000m | ||
Jordströmmodul | Ingångsspänning | 176-264Vac bredområde ingång | Enfas 220Vac, 45-65Hz |
Utgångsspänning | 300~420Vdc justerbar | 400Vdc (fabriksinställning) | |
Uteffekt | 800W (märkt långtidseffekt) | 1000W (topp ≥ 30s) | |
Gränssnitt | Ingångsuttag med switch | Kabelutgång XT60 | |
Knapp | Högspänning, upptag | Larmindikator | |
Skyddsnivå | IPx4 | ||
Storlek | D265 * W150 * H175 ± 0,5 mm | Exklusive fotkuddar och handtag | |
Vikt | 5,0 ± 0,2 kg | Inkluderar 33 m tjuderkabel | |
Tjudkabel | Materialkvalitet | Silverpläterad flygtråd för hög temperatur | Kompositisolering, höghållfast flygfiber |
Bärkapacitet | 1,5-2A | ||
DC-motstånd | 26 ± 0,2 Ω, 100 m vid 20 ºC loop | ||
Träckhållfasthet | ≥ 50 kg | Tålig mot upprepad rulle in/ut (≥ 500 gånger) | |
Isoleringshållfasthet | ≥ 3000Vdc, inget haveri under 1 minut | ||
Ytterdiameter | 2,2 ± 0,1 mm | 2,0 ± 0,1 mm | |
Luftmodul | Ingångsspänning | 330-430Vdc bredområdesingång | |
Utgångsspänning | 17,2 ± 0,2 Vdc | Konstant spänningsutgång | |
Uteffekt | 600W (märkt långtidseffekt) | 800W (topp ≥ 10s) | |
Skyddsfunktion | Överspänning, underspänning, överström, kortslutning, övertemperaturskydd | Passiv värmeavledning via naturlig luftkylning | |
Gränssnitt | Ingång XT60, utgång XT30*2 | ||
Storlek | 105x56x25 ± 0.5 mm | Utan monteringsfäste | |
Vikt | 210 ± 10 g | Utan externa kontakter |
Applikationer:
- Nödövervakning
- Stor händelsekoordinering
- Kommando för flygplatskommunikation
- Förebyggande av skogsbrand
- Katastrofplatsräddning
- Höghöjdsreläkommunikation
- Långtidsfilmning från luften
- Live-TV Flygfoto
- Sjöpatrullövervakning
- Fordonsmonterad optoelektronisk spaning
- Enskild områdespatrull
Denna omfattande tjudrade kraftlösning säkerställer att din UAV förblir driven för längre drift, vilket gör den idealisk för kritiska applikationer där oavbruten, pålitlig ström är avgörande.
Tillämpningar inkluderar nödövervakning, schemaläggning av stora evenemang, flygplatskommunikation, förebyggande av skogsbränder, räddning av katastrofplatser och mer. Tjudrade UAV:er kan fungera under längre perioder utan batteribyte, vilket gör dem idealiska för situationer som kräver långvarig övervakning. Denna teknik utökar branschens applikationsmöjligheter, inklusive direktsänd TV-flygfotografering, höghöjdsreläkommunikation, individuell områdespatrullering, fordonsmonterad optoelektronisk spaning och sjöpatrullövervakning.
