A608 Carrier Board för Jetson Orin NX/Orin Nano, Dubbel GbE, 2x CSI, M.2 Key M/E/B, DP, 4x USB 3.2, 9–20V DC

Översikt

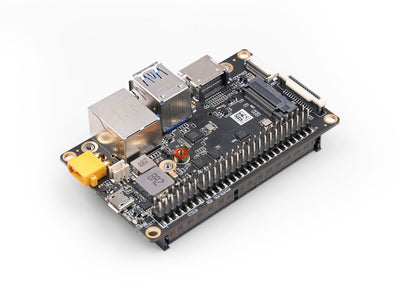

A608 Carrier Board är ett kompakt Carrier Board designat för NVIDIA Jetson Orin™ NX/Orin™ Nano-moduler. Det erbjuder en rik uppsättning av hög hastighet I/O och expansionsgränssnitt för inbäddad AI, datorsyn och intelligent Generativ AI vid kanten. Kortet tillhandahåller rika funktioner COM-gränssnitt som är kompatibla med JST-GH-portar för drönar- och robotintegrering.

Nyckelfunktioner

• Designad för Jetson Orin™ NX/Orin™ Nano (260‑pin modulanslutning)
• Dubbla GbE: 2x Gigabit Ethernet (10/100/1000M)
• Lagring: 1x M.2 Key M 2242-gränssnitt för NVMe SSD
• Dra trådlös/cellulär expansion: 1x M.2 Key E (WiFi/Bluetooth), 1x M.2 Key B (4G/5G) med SIM-kortshållare
• Vision I/O: 2x CSI kamerakontakter
• Display: 1x DP
• USB: 4x USB 3.2 Typ‑A (integrerad USB 2.0), 1x USB 2.0 + 3.2 Typ‑C
• Ljud: 1x 3.5 ljudjack, 2x MIC, 2x HÖGTALARE, 1x HÖGTALARE ÅTERKOPPLING
• Kontroll/COM: 2x IIC, 1x CAN (FD), 1x SPI, 7x IO 3.3V, 2x UART, 1x DEBUG, 1x STRÖM, 1x ÅTERSTÄLL, 1x ÅTERHÄMTNING
• Kylning och tidsmätning: 1x fläktkontakt (5V PWM), 1x 3.0V RTC
• Strömingång: 9–20V DC (max 60W)
• Mechanisk: 101.5mm x 95mm; driftstemperatur: -25℃ till 65℃

Specifikationer

Vad som ingår

• A608 Bärkort för Jetson Orin™ NX/Orin™ Nano x1
• 19V/4.74A (Barrel Jack 5.5/2.5mm) Strömadapter (strömkabel ingår ej) x1
• 2‑Pin Dupont Honkabel x4
• 4‑Pin Dupont Honkabel x4
• 9‑Pin Dupont Honkabel x2

Tillämpningar

• Autonom Mobil Robot (AMR)
• AI Videoanalys
• Maskinsyn
• Generativ AI

Dokument

• A608 Bärkort Datablad
• A608 CAD-filer
• A608 3D-fil (STEP)
• NVIDIA Jetson-enheter och Bärkort Jämförelser
• Seeed NVIDIA Jetson Hårdvarukatalog

ECCN/HTS

Detaljer

A608 Carrier Board stöder Orin NX/Nano, ultra-kompakt vid 101.5mm x 95mm, fungerar från -25°C till 65°C. Funktioner inkluderar M.2 SSD, dubbel GbE, USB 3.2, WiFi/Bluetooth och CSI/DP-gränssnitt, idealisk för drönare och robotik.

MCU-nedladdning Multifunktionell strömbrytartansportgränssnitt har UART, UART, IIC, CAN, ljudjack, AC/DC mark och olika kontakter inklusive USB 3.2, RJ45, Type-C, HDMI och mer.

Multifunktionell återställningsnyckel: UART-gränssnitt för SIM-kortshållare med återställningsfunktionalitet. Inkluderar M2_KEY_B (4G/5G), M2_KEY_E (WIFI), Vaz-högtalare, feedback, RP II, IRN, analog mikrofon och GND.
