FlyColor Trinx G20 45A 60A 3-6S 4-i-1 ESC med STM32G0, 20x20 montering för FPV-drönare

Översikt

FlyColor Trinx G20 4in1 ESC är en högpresterande multi-rotor borstlös ESC designad för FPV-droner. Den stöder 3-6S LiPo-ingång och erbjuder två versioner: 45A och 60A kontinuerlig ström (55A/70A burst i 10s). Båda versionerna har en kompakt formfaktor på 44x36x6.3mm och väger endast 14.4g, vilket är idealiskt för utrymmesbegränsade racingbyggen. Byggd runt en ARM 32-bit Cortex STM32G0 MCU som körs på upp till 64 MHz, säkerställer denna ESC precis respons på gasen med PWM-frekvens upp till 128K. Kompatibel med Flycolor Raptor 5 flygkontroller och ett brett utbud av protokoll, är det det perfekta valet för högpresterande FPV-installationer.

Nyckelfunktioner

• Högpresterande MCU: ARM 32-bit Cortex STM32G0, frekvens upp till 64 MHz

• PWM-frekvens: Stöder upp till 128KHz, vilket säkerställer en smidigare och mer responsiv gasreglering

• Monteringshål: 20x20mm M3, kompatibel med de flesta kompakta FPV-ramar

• Inbyggd ström sensor: Integrerad strömavkänning och VBAT-utgång för telemetri

• Stöd för flera protokoll: Stöder PWM (1-2ms), Oneshot125, Oneshot42, Multishot, DShot och ProShot

• Kompakt & lätt: Endast 14.4g med en kompakt layout för bättre luftflöde och integration

• Anti-interferens kretsdesign: Förbättrad layout för starkare signalintegritet

Specifikationer

Anslutningsdiagram

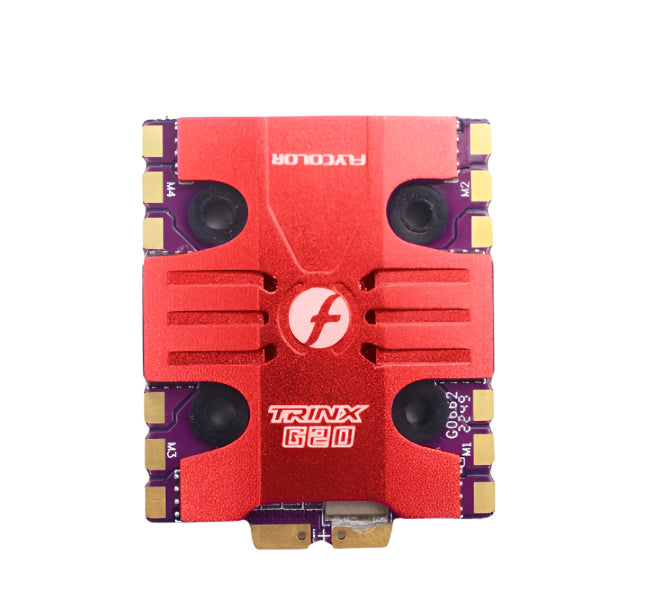

Översikt ovanifrån

• Motorplattor: 1#, 2#, 3#, 4#

• Batteriplattor: V+, V-

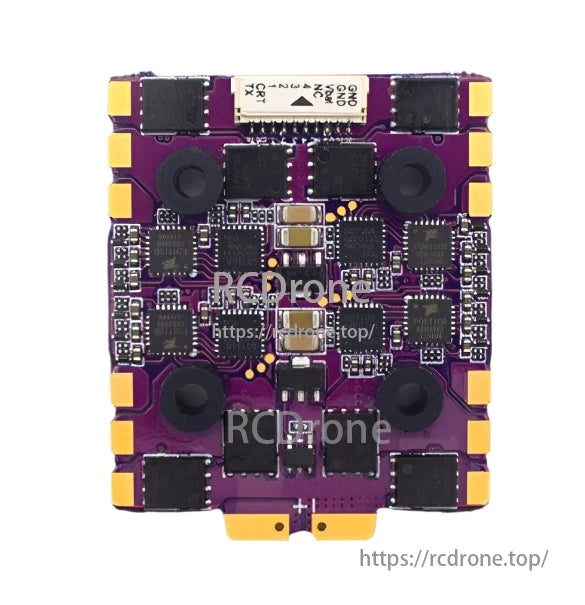

Bottenanslutning Pinout

• TX: Telemetri

• CRT: Ström mätare

• S1–S4: Motorsignal ingång

• NC: Inte ansluten

• VBAT: Vbat utgång

• GND: Jord (3 stift)

Monteringsinformation

• Monteringshålsmönster: 20x20mm

• Hålstorlek: M3

• Lämplig för mini FPV-racingdroner och freestyle-ramar.

Detaljer

FlyColor Trinx G20 4in1 ESC är en multi-rotor borstlös hastighetsregulator med en ARM 32-bit Cortex MCU STM32G0, upp till 64 MHz frekvens och PWM upp till 128K för smidigare höggasdrift. Den inkluderar 20x20 monteringshål för flexibel raminstallation. Erbjuds i 45A och 60A versioner, den stöder 3-6S batterier och ger effektiv, pålitlig prestanda för multi-rotor användning med precis motorstyrning och förbättrad flygstabilitet.

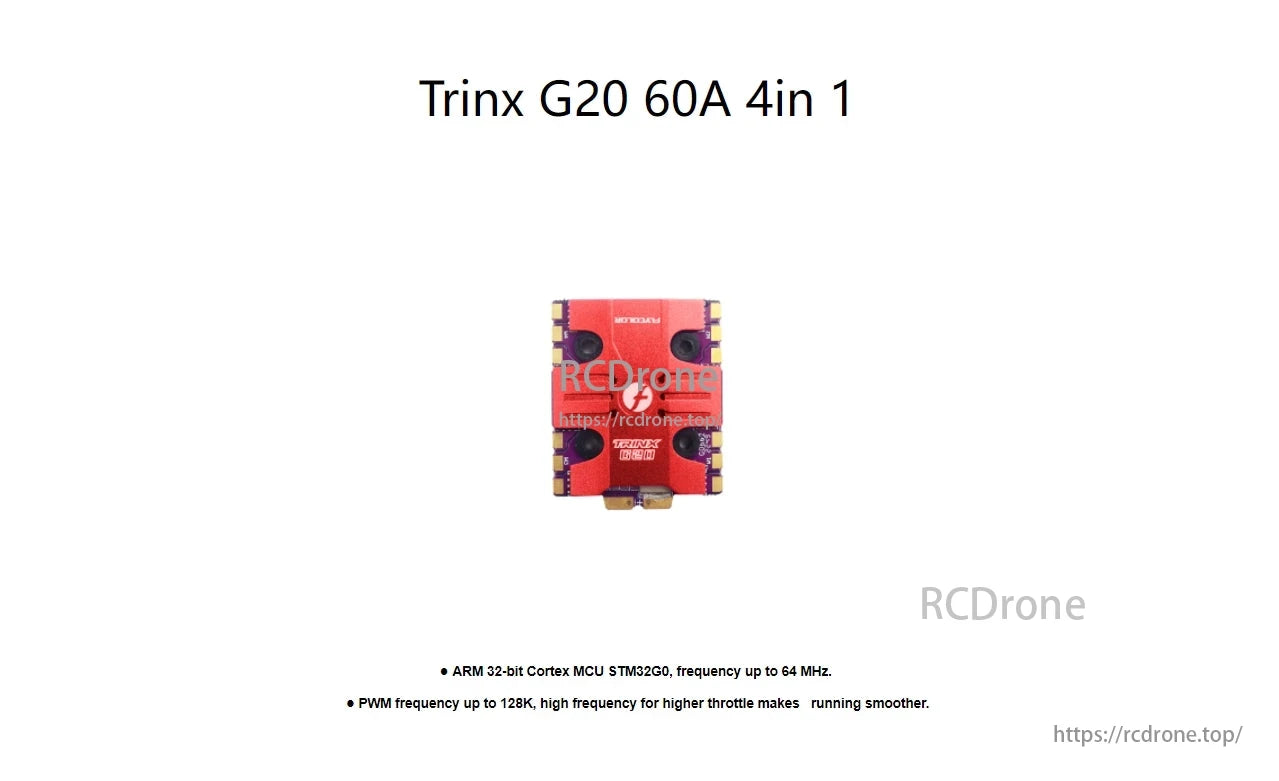

Trinx G20 60A 4in1 ESC med ARM 32-bit Cortex MCU STM32G0, upp till 64 MHz frekvens och 128K PWM för smidigare drift.

FlyColor Trinx G20 ESC inkluderar en inbyggd ström sensor, lättviktsdesign, stöder flera protokoll och använder en högpresterande ARM 32-bit Cortex MCU med upp till 64 MHz frekvens.

Högpresterande MCU: ARM 32-bit Cortex STM32G0, upp till 64 MHz. Multi-rotor borstlös ESC för avancerad flygkontroll.

FlyColor Trinx G20 ESC har avancerad kretsdesign och stark anti-interferensprestanda.

FlyColor Trinx G20 ESC stöder flera protokoll: 1-2ms pulsbred, Oneshot125, Oneshot42, Multishot, Dshot och Proshot. Automatisk signaldetektering vid uppstart.

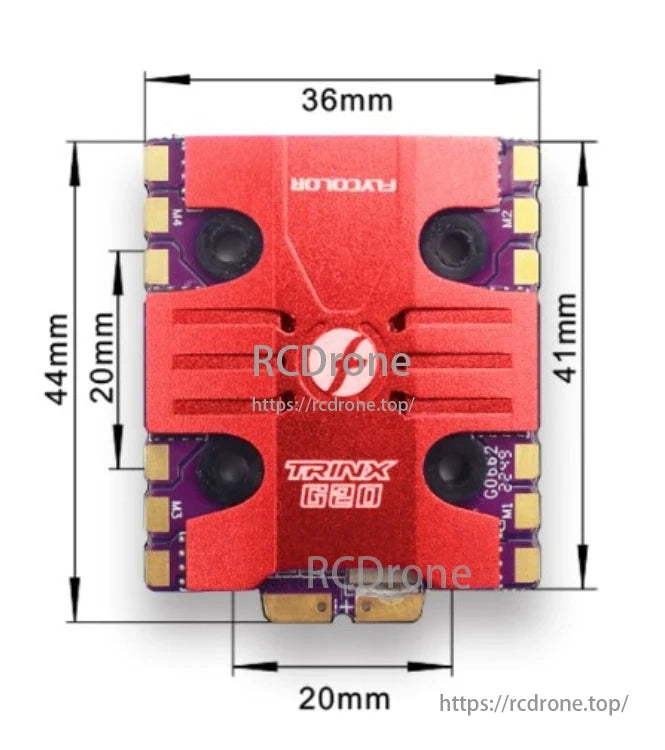

Diagram och storlek för FlyColor Trinx G20 45A 60A 3-6S 4in1 ESC. Toppvy: motoranslutningar; botten: telemetri, strömmätare, signalutgångar, VBAT, jordstift.

LiPo-celler för 3-6S-applikationer, kopplade med Trinx G20 ESC. Nyckelfunktioner inkluderar strömklassningar på 45A/60A och donutformad design. Burstström når 55A/70A vid 10S. Mått 44x36x6.3mm, vikt 14.4g, och inkluderar M3 monteringshål.

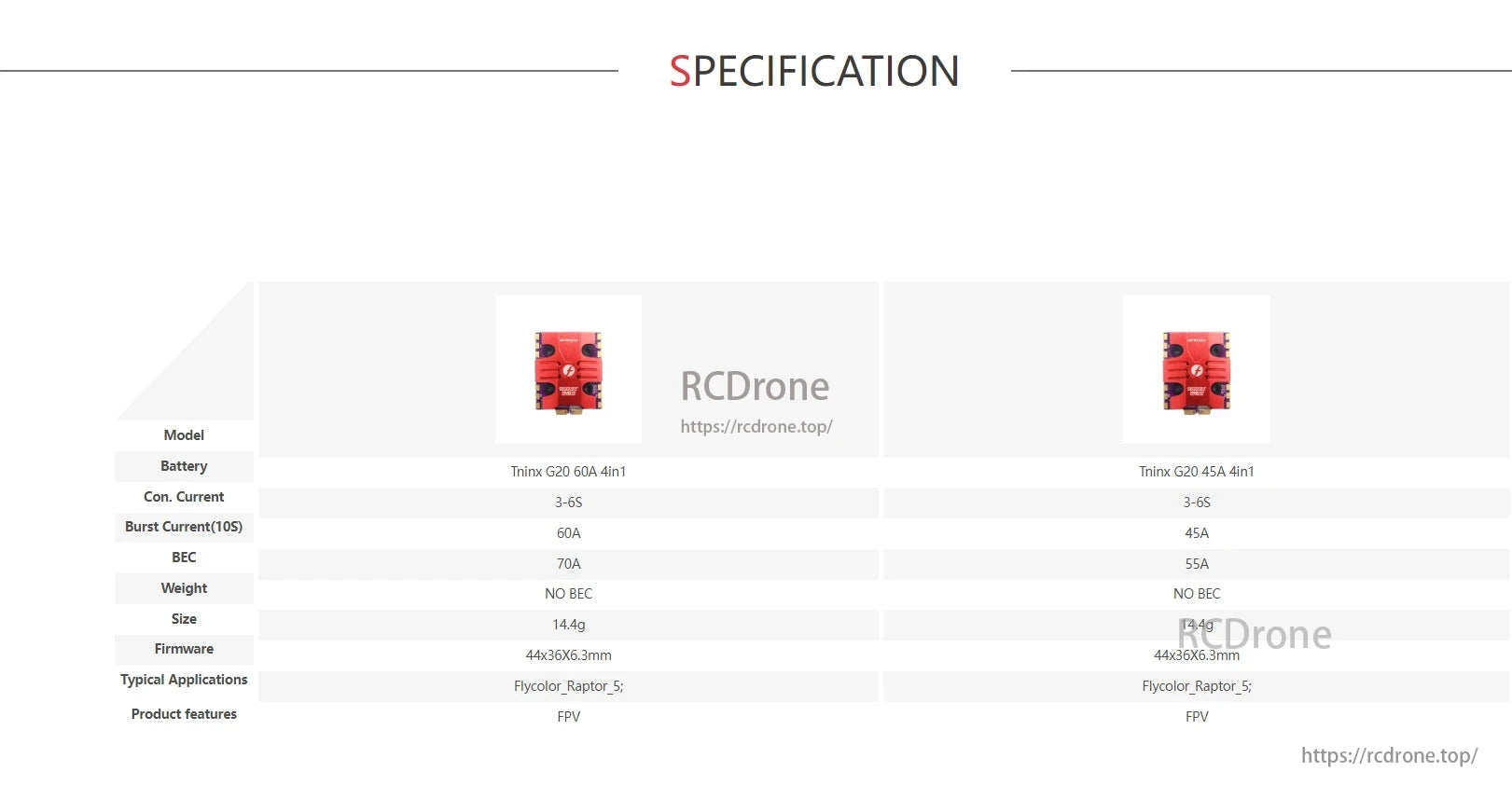

FlyColor Trinx G20 ESC-specifikationer inkluderar 60A och 45A versioner, båda 4in1 med stöd för 3-6S batterier. Kontinuerliga strömmar är 60A och 45A, burstströmmar 70A och 55A respektive. Båda saknar BEC, väger 14.4g och mäter 44x36x6.3mm. Firmware stöder FPV-applikationer, specifikt Flycolor_Raptor_5. Dessa ESC:er är designade för högpresterande drönare, vilket erbjuder pålitlig strömhantering och kompakt design för effektiva flygkontrollsystem.
